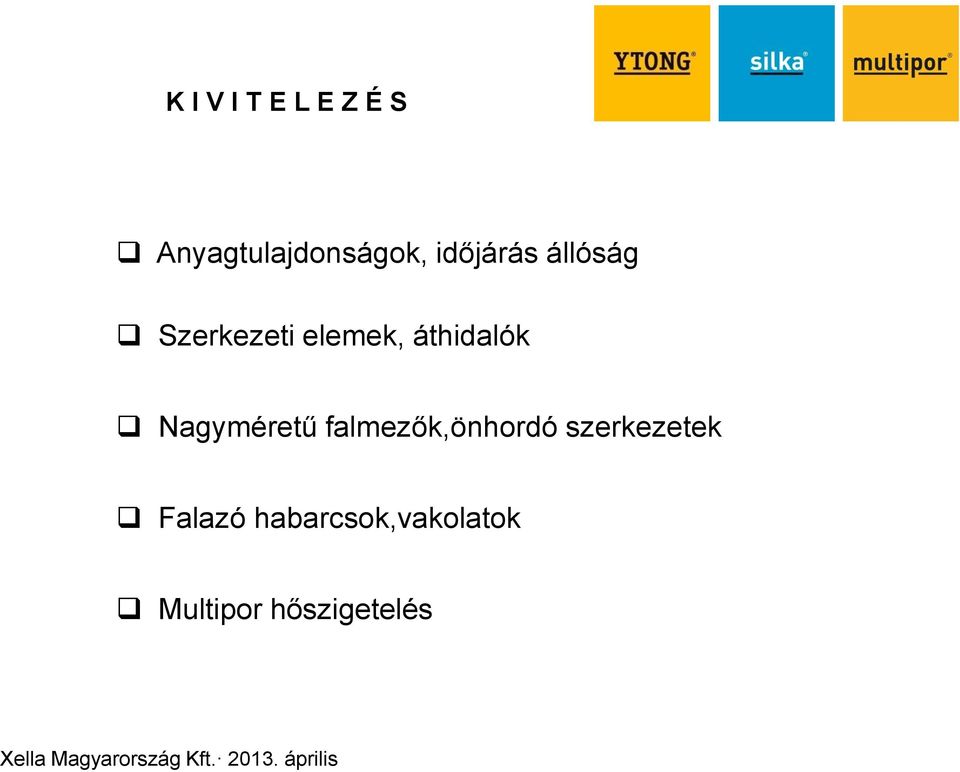

2 K I V I T E L E Z É S Anyagtulajdonságok, időjárás állóság Szerkezeti elemek, áthidalók Nagyméretű falmezők,önhordó szerkezetek Falazó habarcsok,vakolatok Multipor hőszigetelés

3 Időjárás állóság Ásványi alkotó elemek Stabil kristály szerkezet (Tobermorit) Nem fagyálló. A tapasztalat azt mutatja, hogy csak víznyomás hatására tud a pórusszerkezet olyan mértékben telítődni, hogy abban a fagy károsodást okozzon.

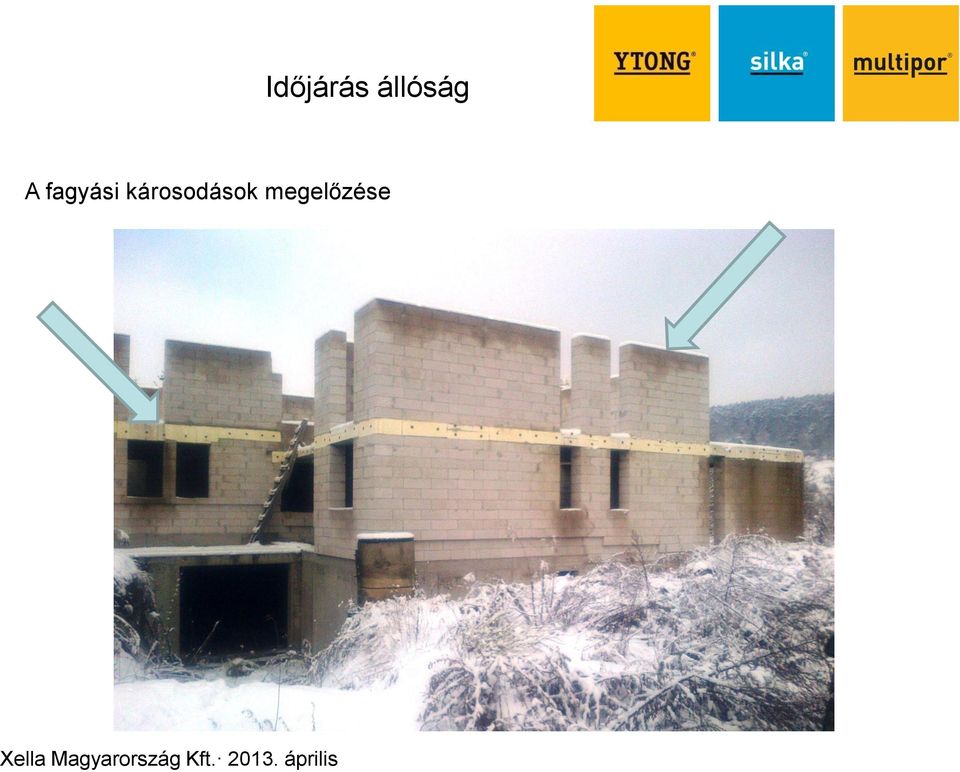

4 Időjárás állóság A fagyási károsodások megelőzése

5 Időjárás állóság

6 falazat Nútféder+megfogó horony NF+GT Sima elem megfogó horonnyal GT

7 falazat

8 Falazatok kialakítása Vasbeton merevítő pillérek kialakítása Karcsú falazatok vasbeton merevítő pillérek kialakításával

9 Csarnokok, nagyméretű falmezők Állékonyság Tűzállóság Akusztika Gazdaságosság Stabil ásványi kristályszerkezet Nagyméretű elemek Minimális habarcsfelhasználás Kiegészítő rendszer elemek Gazdaságos felületképzés

10 Csarnokok, nagyméretű falmezők Monolit vb. bordákkal Pillér-fal csatlakozása

11 Csarnokok, nagyméretű falmezők PU zsaluelemekkel Homogén felület Falmező mérete

12 Csarnokok, nagyméretű falmezők nagylehajlású födém csatlakozása Mozgó csap Rozsdamentes idomacél megtámasztás

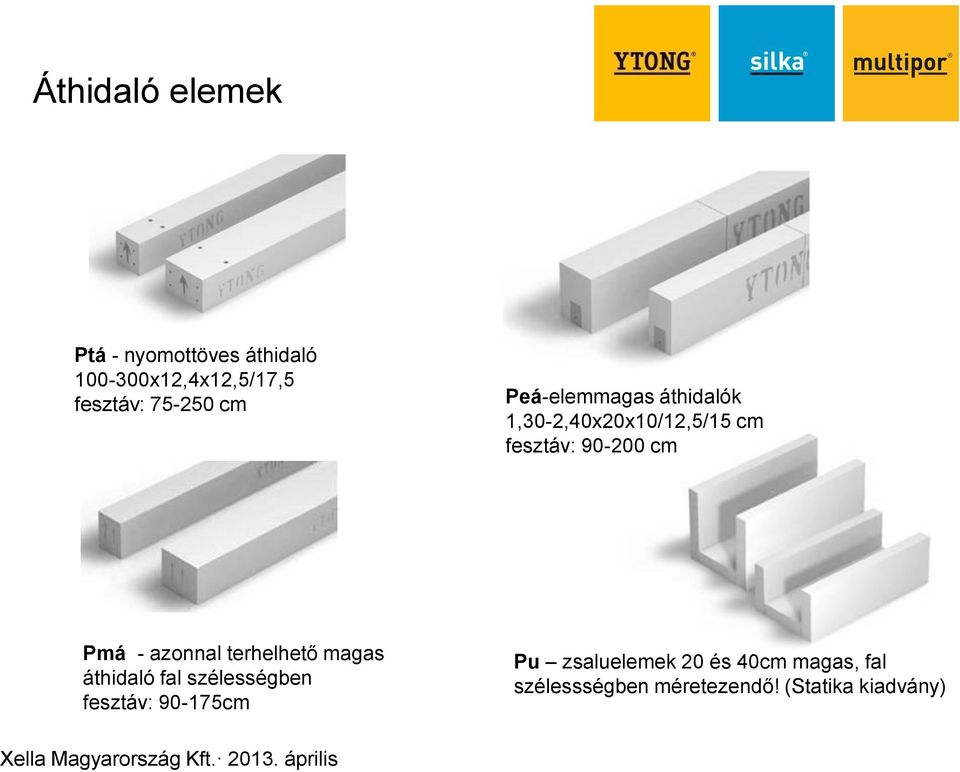

13 Áthidaló elemek Ptá - nyomottöves áthidaló x12,4x12,5/17,5 fesztáv: cm Peá-elemmagas áthidalók 1,30-2,40x20x10/12,5/15 cm fesztáv: cm Pmá - azonnal terhelhető magas áthidaló fal szélességben fesztáv: cm Pu zsaluelemek 20 és 40cm magas, fal szélessségben méretezendő! (Statika kiadvány)

14 Áthidaló elemek Peá jelű áthidalók

15 Áthidaló elemek Munkahelyi tárolás!

16 Kivitelezés..és egyedi megoldások

17 Kivitelezés..és egyedi megoldások

18 áthidalók Ptá jelű nyomottöves teherhordó áthidaló nyomott öv egész sor YTONG sor kiegyenlítés redőnytok helyének kialakítása az áthidalók eltolásával: felfekvés minimum 20 cm

19 Helyszínen kevert hagyományos FALAZÓ HABARCSOK Előkevert zsákos készhabarcs hőszigetelő falazó habarcs vékonyágyazatú falazó habarcs Ytong zsákos készhabarcs Gyártók által pórusbetonhoz ajánlott készhabarcsok M2,5- Xella Magyarország Kft április Ytong zsákos készhabarcs Minimum M5 (HF50) vagy magasabb nyomószilárdságú falazó habarcs 2,5-3,0 N/mm2 nyomószilárdságú falazó habarcsok Silka falazásához nem alkalmazhatóak!!

20 VAKOLATOK mész-cement kötőanyagú gipsz kötőanyagú Helyszínen kevert Az adalék és a kötőanyagok változó minősége miatt csak korlátozottan javasolt előkevert készvakolatok Könnyű alapvakolatok: hidraulikus kötésű, kis sűrűségű < 1300 kg/m3 és nagy rugalmasságú E< N/m2 előkevert zsákos készvakolatok Beltéri vékonyvakolat Testsűrűség= kg/m3 Optimális tapadó és nyírószilárdság Kismértékű zsugorodás Kézi és gépi felhordás Gazdaságos anyagfelhasználás Egy rétegben is felhordható, festésre kész felület Beltéri vakolat - Hvb8 A hagyományos falazatoknál gazdaságosabb, vékonyabb rétegek, a pontos felületek miatt.

21 VAKOLATOK - Gyártói előírások szárazon előkevert habarcsok és vakolatok feldolgozására Gyári előállítású készvakolatokra ÖNORM falazóelem Vízszintes és függőleges, 5mm-nél szélesebb üres fugák átvakolása tilos! A teljes felület élhibáit, üregeit hiányos fugáit, legalább 3 nappal a vakolás megkezdése előtt síkra kell igazítani! vakolat tapadó felület hajszálrepedés üres fuga Fontos! A gyártó által megadott minimális vakolat vastagság felhordása alapvető követelmény a repedésmentes szerkezet kialakításához! Xella Magyarország Kft. 2013

22 VAKOLATOK Alkalmazott vakolat vastagsága függ: alapfelület pontossága, vakoló anyag összetétele, Gyártói előírás alapján, a minimális réteg vastagság kialakításával. Fontos! Kerülni kell a vékony 1-3 mm vastag rétegek, glettek közvetlen alkalmazását. Xella Magyarország Kft április

23 VAKOLATOK Vakolaterősítő háló alkalmazása A vakolaterősítés célja a vakolatrepedés korlátozása a még nem káros mértékre. A vakolatba ágyazott drótháló vagy üvegszövet nem tudja teljes biztonsággal megakadályozni a repedésképződést, de annak kockázatát csökkenti. ÖNORM.B pont Beágyazott üvegszövet kivitelezése Rásimított üvegszövet kivitelezése

24 Homlokzati falak belső oldali hőszigetelése Páratechnikai működési elv alapján 1. Páratömör / vízzáró hőszigetelő anyaggal (habüveg) 2. Magas páraellenállású hőszigetelő anyagok, légzáró belső felülettel 3. Párazáró réteg beépítésével 4. Kapilláraktív, diffúziónyitott kálciumszilikát hőszigeteléssel (MULTIPOR)

25 Homlokzati falak belső oldali hőszigetelése MULTIPOR ásványi hőszigetelő lapokkal Műemlékvédelem Szomszédjogok Homlokzati díszek, kő-, téglaburkolat Csoportosítás páratechnikai működési elv alapján: 1. Páratömör / vízzáró hőszigetelések (habüveg) 2. Magas páraellenállású hőszigetelő anyagok, légzáró belső felülettel 3. Normál hőszigetelő anyagok párazáró réteg beépítésével 4. Kapilláraktív, diffúziónyitott hőszigetelő anyagok (MULTIPOR) Xella Magyarország Kft április

26 Homlokzati falak belső oldali hőszigetelése MULTIPOR ásványi hőszigetelő lapokkal belső külső 1 Alacsony hőmérséklet a hőszigetelés hideg oldalán Pára 2 Kondenzáció a szerkezetbe jutó pára hatására 3 Gyors kiszáradás a kapilláris erő hatására 1 Hőmérséklet Ezáltal gyorsabb száradás és, a magas lokális nedvességtartalom kiküszöbölése 2 Páratartalom 3

27 Homlokzati falak belső oldali hőszigetelése Házgyári panel+ Multipor 20C 0 -os belső hőmérsékletnél a fal felületi hőmérséklete nem csökken 19,5C 0 alá! Komfortérzet!

28 Homlokzati falak belső oldali hőszigetelése A vizsgált szerkezet víztartalmának változása a 4 éves vizsgálati periódus alatt

29 Homlokzati falak belső oldali hőszigetelése Xella Magyarország Kft április

30 Homlokzati falak belső oldali hőszigetelése Ytong multipor habarcs Tömeg: 20 kg/zsák Kész keverék: 30 l/zsák Vízszükséglet: 10 l/zsák Nyomószilárdság: CS II-1,5-5 N/mm2 Tűzveszélyesség: A2 nem éghető Páradiffúziós együttható: μ = 10 Bruttó száraz testsűrűség: ρ = kg/m3 Egyenértékű hővezetési tényező: λ10,száraz = 0,18 W/mK

31 Homlokzati falak belső oldali hőszigetelése Első sor kitűzése Első sor rugalmas elválasztó rétegről indítva

32 Homlokzati falak belső oldali hőszigetelése Elemek méretre vágása

33 Homlokzati falak belső oldali hőszigetelése Szerelvények kialakítása

34 Homlokzati falak belső oldali hőszigetelése Xella Magyarország Kft április

35 Homlokzati falak belső oldali hőszigetelése További felületképző rétegek: Csak kiváló páraáteresztő képességű, ásványi (mész, szilikát ) alapú glett és festék rétegek a páratechnikailag nyitott szerkezeti tulajdonság megőrzése érdekében Egyéb előnyök: Az Ytong Multipor habarcs lúgos közeget képez, ami gátolja a penészképződést

36 Alulbordás födém belső oldali hőszigetelése Xella Magyarország Kft április

37 Födém alsó oldali hőszigetelése Teljes felületű ragasztással, dübelezés nélkül Felületképzés nélkül is stabil, esztétikus felület
