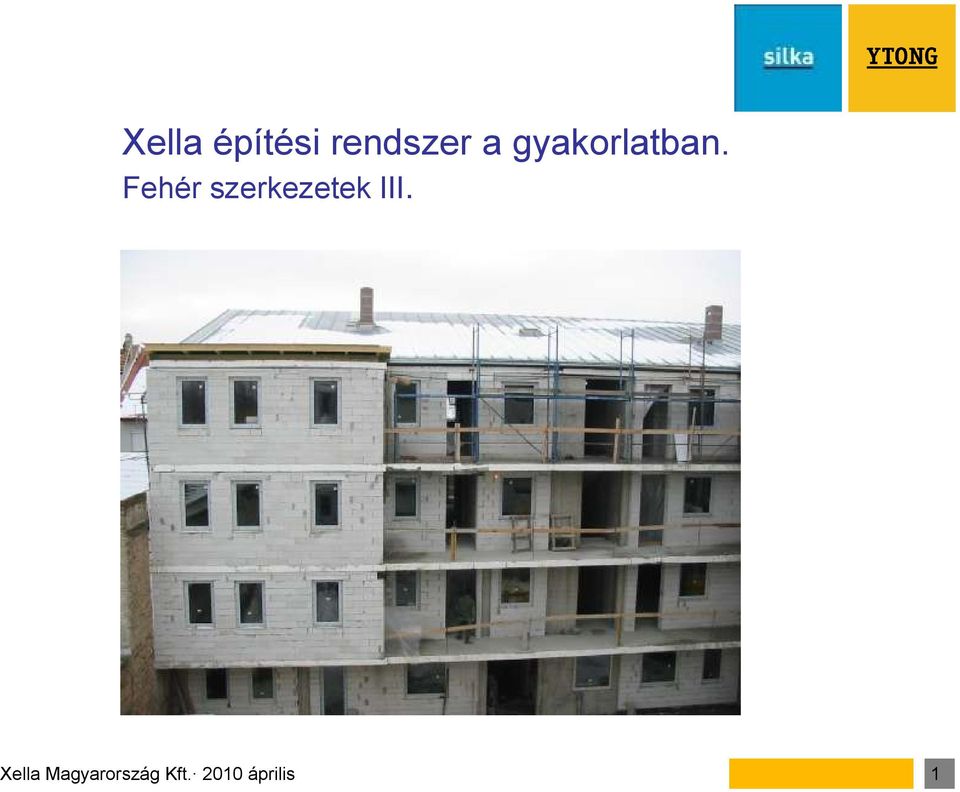

1 Xella építési rendszer a gyakorlatban. Fehér szerkezetek III. 1

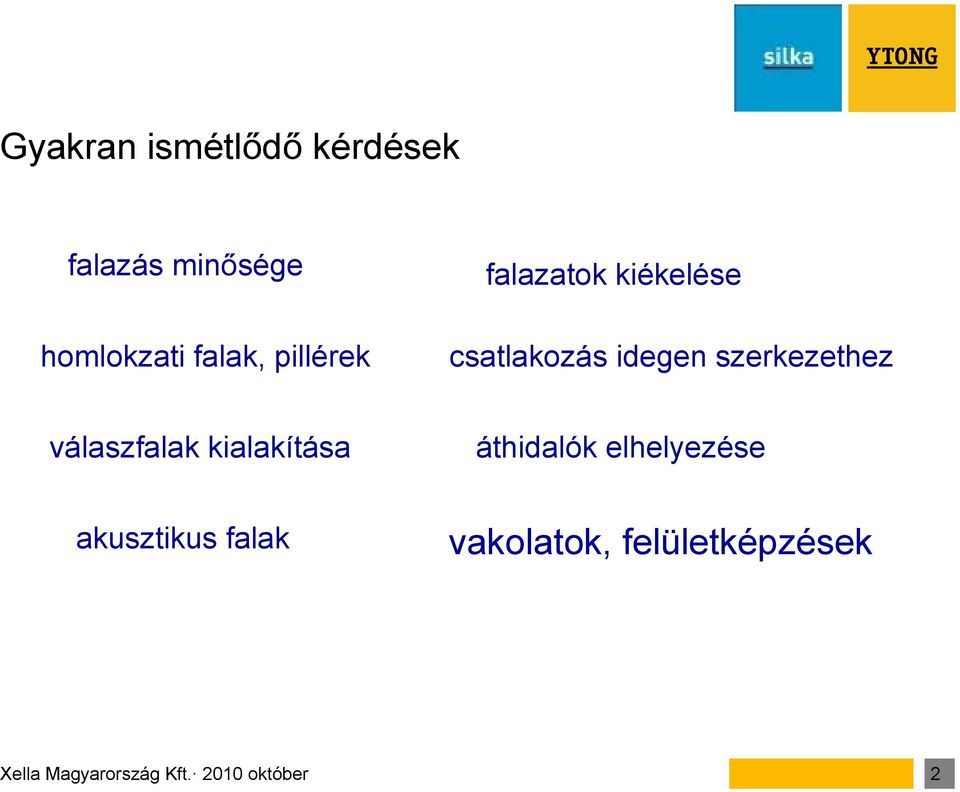

2 Gyakran ismétlődő kérdések falazás minősége homlokzati falak, pillérek falazatok kiékelése csatlakozás idegen szerkezethez válaszfalak kialakítása áthidalók elhelyezése akusztikus falak vakolatok, felületképzések Xella Magyarország Kft október 2

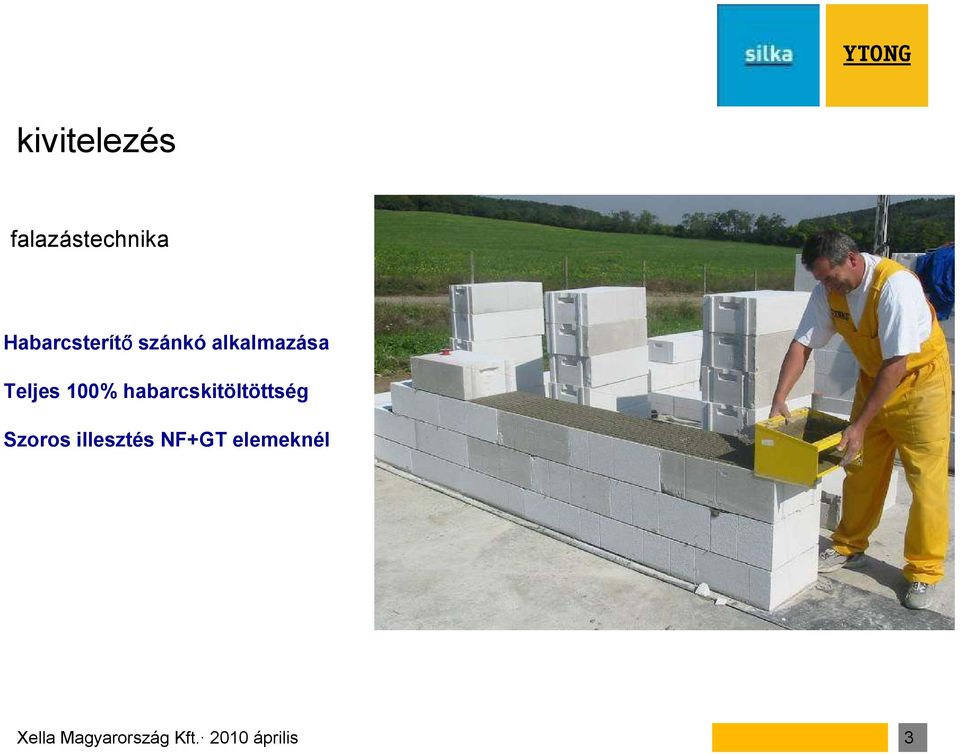

3 falazástechnika Habarcsterítő szánkó alkalmazása Teljes 100% habarcskitöltöttség Szoros illesztés NF+GT elemeknél 3

4 Habarcskitöltöttség??? 4

5 A falazás minősége Hőtechnika Páratechnika Tűzállóság Akusztika 5

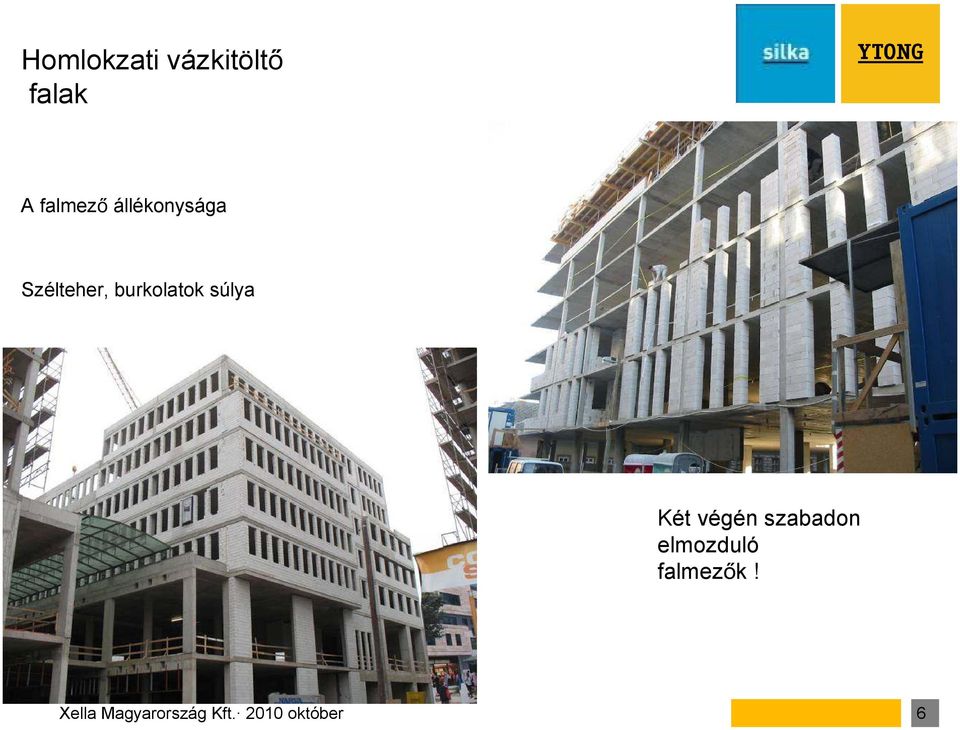

6 Homlokzati vázkitöltő falak A falmező állékonysága Szélteher, burkolatok súlya Két végén szabadon elmozduló falmezők! Xella Magyarország Kft október 6

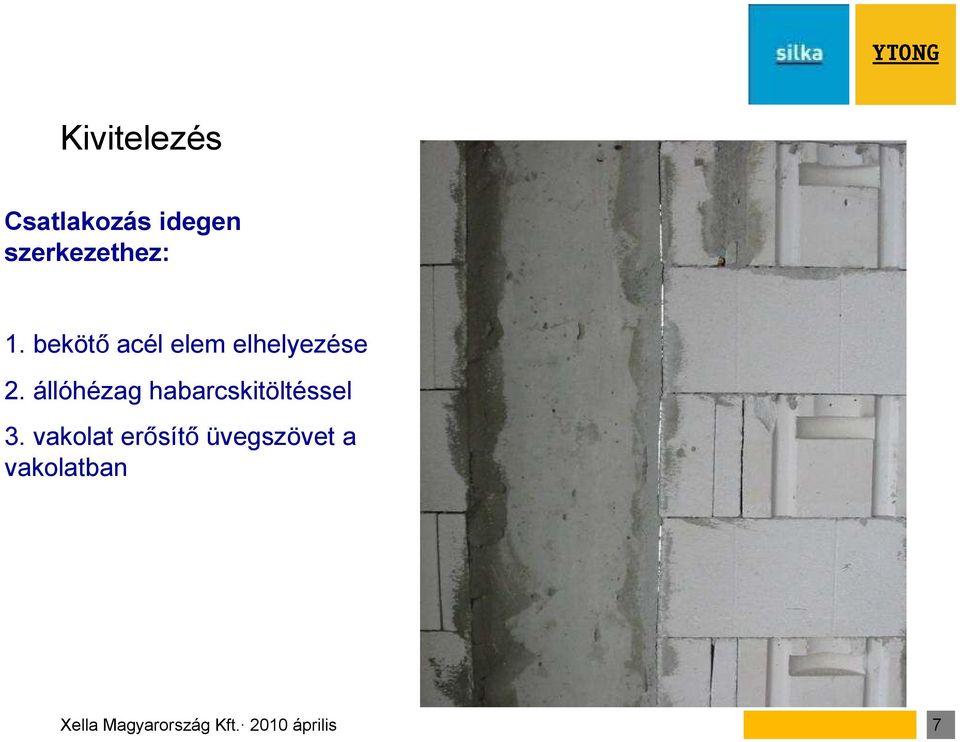

7 Kivitelezés Csatlakozás idegen szerkezethez: 1. bekötő acél elem elhelyezése 2. állóhézag habarcskitöltéssel 3. vakolat erősítő üvegszövet a vakolatban 7

8 Jó hőtechnikai csomópont Eltérő szerkezetek vakolása 8

9 rossz áthidalási megoldás hőtechnikai csomópont kialakítása 9

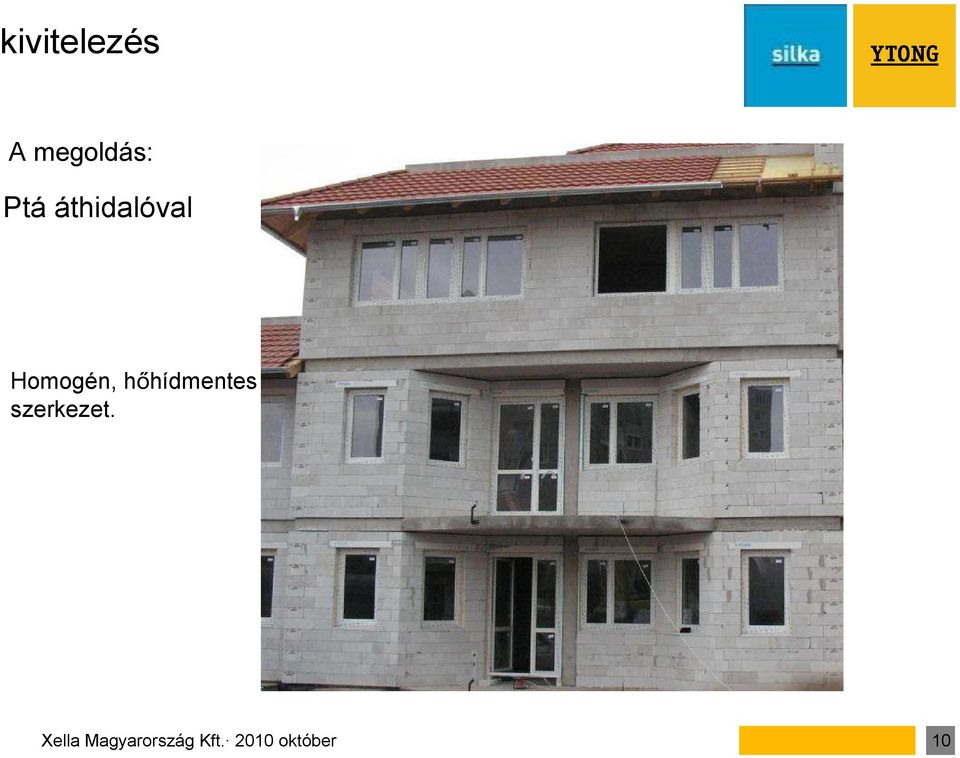

10 A megoldás: Ptá áthidalóval Homogén, hőhídmentes szerkezet. Xella Magyarország Kft október 10

11 Redőnytok kialakítása Pvá elemekkel Jó megoldás! Vonalmenti hőhídak minimalizálása, jó szerkezeti kialakítással Xella Magyarország Kft október 11

12 Válaszfalak Pve 600x200x Pvá előregyártott Áthidaló elemek Xella Magyarország Kft október 12

13 variációk áthidalókra Xella Magyarország Kft október 13

14 14

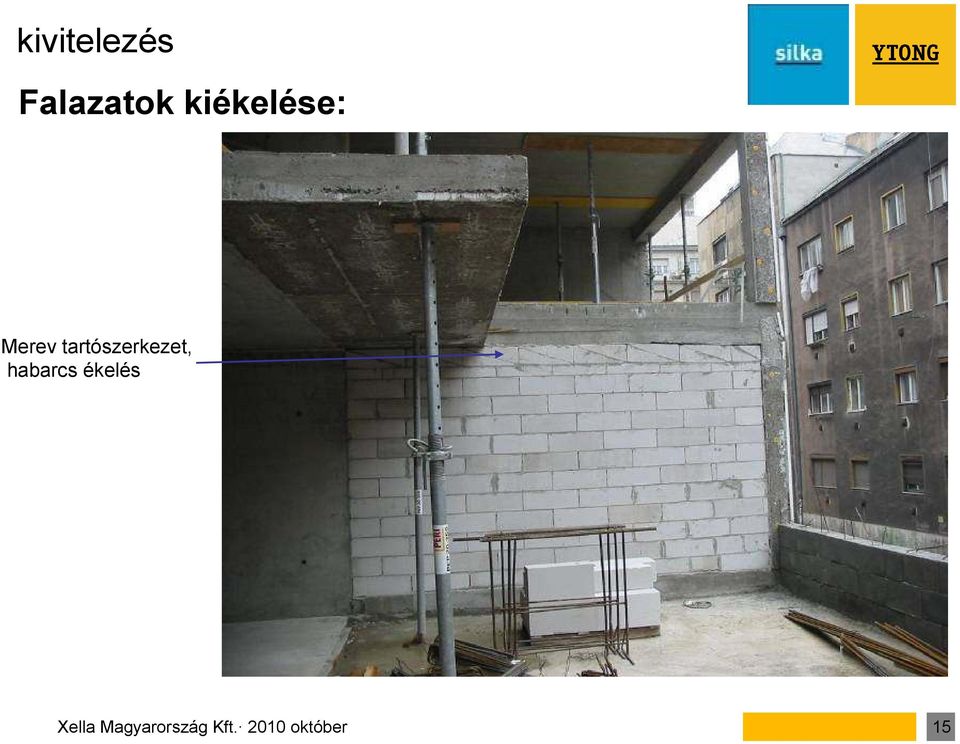

15 Falazatok kiékelése: Merev tartószerkezet, habarcs ékelés Xella Magyarország Kft október 15

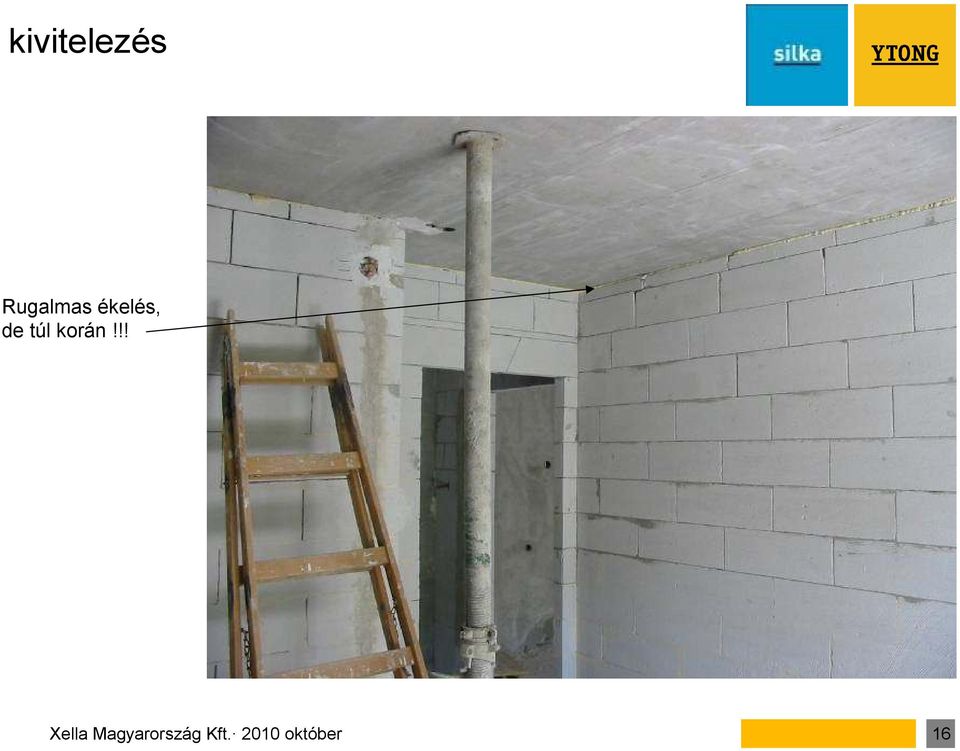

16 Rugalmas ékelés, de túl korán!!! Xella Magyarország Kft október 16

17 Nagy lehajlású födém mozgó kapcsolattal Xella Magyarország Kft október 17

18 csúsztató (elválasztó) réteg alkalmazása Közbenső födémen csökkenti az alakváltozásából ébredő feszültséget a falazatban. Xella Magyarország Kft október 18

19 Pef előfalazó lap nem önhordó válaszfal szerkezet! Xella Magyarország Kft október 19

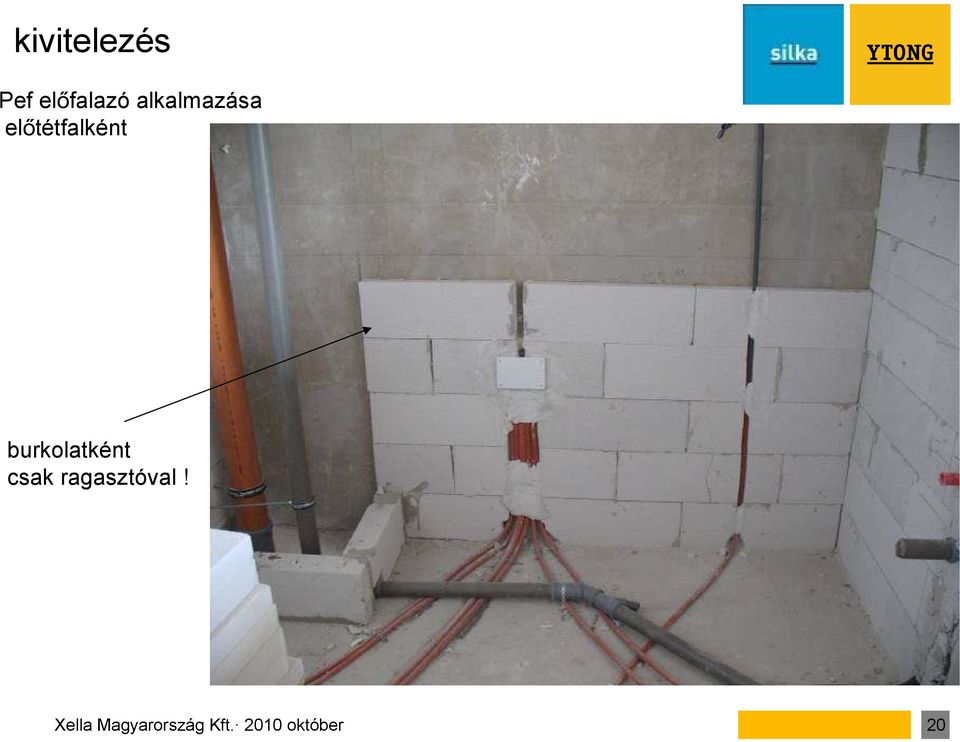

20 Pef előfalazó alkalmazása előtétfalként burkolatként csak ragasztóval! Xella Magyarország Kft október 20

21 Lakáselválasztó falak: Méretpontos elemek, vékony habarcs, tömör falazat! Silka-HM 250 NF+GT Xella Magyarország Kft október 21

22 csatlakozás falhoronyba Teljes habarcskitöltéssel! Xella Magyarország Kft október 22

23 Homlokzaton kiegészítő hőszigeteléssel Tompa csatlakozással Vasbeton pillérhez, rögzítő acélszalaggal Xella Magyarország Kft október 23

24 Homlokzati burkolatok Szerelt burkolat, acél elemekkel átszellőztetett légréssel Alapvakolat nélkül? Ungarn Seite 24 24

25 Vakolatok Ytong felületeken A vakolás munkaigényes építési folyamat. A vakolási munkák az épület méretétől, rendeltetésétől, tagoltságától függően a szerkezetépítés teljes munkaigényének kb. 20%-át teszik ki. Hagyományos családi háznál a falazási munkaigényét is meghaladhatja. A mai építkezések már nem nélkülözhetik a gyorsan bedolgozható és jó minőségű gyári készhabarcsokkal habarcsokkal történő vakolást. Az Ytong falazóelemek nagy méretpontossága és a tökéletesen sík felületek arra csábítják az építtetőt, hogy a legegyszerűbb, takarékosnak tűnő megoldás válassza. A gyakorlatban sok egyedi megoldással lehet találkozni, de a különféle építőanyagok nem elég körültekintő megválasztása, szakszerűtlen alkalmazása bizonytalan, rossz eredményhez vezethet. 25

26 Az Ytong alapfelület Homogén szerkezetű alap Pórusos, stabil kristályszerkezet Nedvszívó képesség Méretpontos, korrigálható felület Nagy tapadó szilárdság! 26

27 Vakolatok szerepe A vakolat külső és belső falak, valamint egyéb látható szerkezetek monolit kéreg jellegű felületképzése. Célja: Elsősorban felületek nedvesség, vagy egyéb (időjárás) hatások elleni védelme és megfelelő aljzat biztosítása festés, mázolás, tapétázás vagy egyéb burkolatok részére. A megfelelően kialakított vakolat részt vesz a mögötte lévő szerkezetben ébredő feszültségek kiegyenlítésében is. Statikai szempontból nem, de a falazat részeként befolyásolja annak számos egyéb fizikai tulajdonságát, úgy mint: páratechnika, légzárás, tűzállóság, hőszigetelés, akusztika. 27

28 Előírások - MSZ / vakolatok minőségi előírásai az MSZ 16000/1 szerinti habarcsokra - Gyártói előírások szárazon előkevert habarcsok és vakolatok feldolgozására Gyári előállítású készvakolatokra ÖNORM 28

29 29

30 Felület előkészítése Száraz szerkezet vakolható! Nyilvánvalóan átázott falazat nem vakolható. Falazat síkra igazítása a felhasználásra kerülő vakolóanyaggal Felület alapos söprése, tisztítása szárazon Előnedvesítés vízpermettel, vízfilm képződése nélkül Kötőhíd (gúzréteg) a megfelelő tapadás, illetve a nedvszívóképesség csökkentése, a vakolatgyártó előírása szerint. 30

31 Vakoló habarcsok Helyszínen kevert hagyományos Mész-cement vakolatok Az adalék és kötőanyagok bizonytalan mennyisége és minőség miatt csak korlátozottan mész-cement zsákos készvakolatok Könnyű alapvakolatok: hidraulikus kötésű, kis sűrűségű < 1.3 kg/dm3 és nagy rugalmasságú E< N/m2 Beltéri vakolat - Hvb8 Xella Magyarország Kft október 31

32 Vakoló habarcsok Gipsz vakolatok - Beltéri vékonyvakolatok - Kézi és gépi felhordás - Vékony felületképzés - Rugalmas, egy rétegben is felhordható - Vastagsága 5mm Pl. RIGIPS RIMAT 150 DLP Fontos! Kerülni kell a vékony 1-3 mm vastag rétegek, glettek közvetlen alkalmazását A hagyományos falazatoknál gazdaságosabb, vékonyabb rétegek, a pontos felületek miatt. Xella Magyarország Kft október 32

33 Vakolás előtti síkra igazítás Helyes megoldás 33

34 Vízszintes és függőleges, 5mm-nél szélesebb üres fugák átvakolása tilos! falazóelem vakolat tapadó felület A teljes felület élhibáit, üregeit hiányos fugáit, legalább 3 nappal a vakolás megkezdése előtt síkra kell igazítani! hajszálrepedés üres fuga 34

35 Nyílások környezete: A falsarkokban ébredő feszültséget az átvakolás nem képes tolerálni Az üres állóhézag rossz megoldás, Helyette egész elem beépítése indokolt 35

36 Vakolaterősítő üvegszövet háló alkalmazása Beágyazott üvegszövet kivitelezése Gipszes beltéri vakolatokhoz. Az ágyazó réteg 2/3 vastagságában Min:25 cm átfedéssel Friss a frissben technikával. max:20 m2 Rásimított üvegszövet kivitelezése Cementes-mészvakolatokhoz. Az alapvakolat megkötése után A felkent rétegben teljesen beágyazva Gyártó által megadott rétegvastagsággal A vakolaterősítés célja a vakolatrepedés korlátozása a még nem káros mértékre. A vakolatba ágyazott drótháló vagy üvegszövet nem tudja teljes biztonsággal megakadályozni a repedésképződést, de annak kockázatát csökkenti. ÖNORM.B pont 36

37 Vakolaterősítő üvegszövet háló alkalmazása Húzó-hajlító szilárdság növelése Vakolat zsugorodásából ébredő feszültségek csökkentése - Idegen szerkezetek csatlakozása - Nyílások környezete - Fal-födém csatlakozása - Gépészeti hornyok nyomvonala Így működik? 37

38 Vakolat hibák -A mozgásokból adódó vakolatkárok: az épület alakváltozásából adódóan repedések jöhetnek létre. Ilyen mozgások például a süllyedés, a födémek alakváltozása, a hőmozgás, a rezgések. - A habarcs rossz minőségéből adódó vakolatkárok: repedések keletkezhetnek, ha nem megfelelő alapanyagból vagy nem megfelelő "recept" alapján készítik el a habarcsot. A repedéseket a túlzott cementadagolás, a gyors száradás és az adalékanyag megengedettnél nagyobb agyag vagy kőliszt tartalma okozhatja. A vakolat zsugorodása, erős tapadószilárdsága(!) miatt repesztheti a puhább Ytongot is. - A nem megfelelő kivitelezésből adódó vakolatkárok: A kivitelezés során leggyakrabban előforduló hiba, amely szinte mindig a vakolat repedéséhez vezet, hogy a vakolat vastagsága nem megfelelő. Ugyancsak repedéshez vezet, ha a falazat zsugorodása még nem fejeződött be, ha nem száradt még ki kellően, szakszerűtlenül készítették elő a felületet, vagy nem védték meg a friss vakolatot az időjárás hatásaitól. 38

39 Homlokzatok páratechnikája Páradiffúziós tényező kg/m2spa Páradiffúziós ellenállási szám µ páradiffúzió képesség sd: Az sd páradiffúzió képesség egy építőanyag páradiffúzióval szembeni ellenállásának mértékét adja meg. Megadása méterben történik, annak a légrétegnek a vastagságát adja meg, amely a páradiffúzió meghatározott környezeti feltételei mellett egyenértékű légréteg ellenállásának felel meg. Az értéke a µ páradiffúziós ellenállási számból és az anyag (s) vastagságából számítható ki. sd = µ s Az sd < 0,05 m gyakorlatilag áteresztő anyagot jelent, sd > 1500 m-től az építőanyag gyakorlatilag párazáró. 39

40 Homlokzat vakolatok A rosszul megválasztott külső rétegrend és hatásai (szigetelés, vakolat) Csemperagasztó kéreg, vagy Párazáró alapvakolat + Műgyanta kötőanyagú fedőréteg! Páradiffúzió! Sd kifelé csökkenő Páratartalom és hőszigetelés Xella Magyarország Kft október 40

41 Homlokzatok kegészítő szerkezetekkel Kiegészítő hőszigetelés alacsony páradiffúziós ellenállású szekezeteken THR Hőtechnika Páratechnika Tűzállóság Akusztika Ellenálló stabil felület Ragasztott homlokzat burkolatok Teljes felületű kontakt ragasztás- Páratechnika-hőmozgás-burkolat súlya miatt csak korlátozottan javasolt megoldás 41

42 Kivitelezés Falfűtés esetén: Gyártói technológiai utasítások A teljes felületen vakolaterősítő háló elhelyezésével Pl. LB Thermowand 42

43 Ipari alkalmazás belső falakon: Felület síkraigazításával, közvetlen festéssel 43

44 Ipari alkalmazás homlokzaton: Ytong falpalló közvetlen festéssel 44

45 Különleges megoldások: Felület erősítéssel, hidrofóbizálással 45

46 Köszönöm a figyelmüket! 46

47 Xella Magyarország Kft október 47

48 Xella Magyarország Kft október 48

49 Ablakok környezete Parapet vasalat Így működik? 49

50 50

51 Vakolatok Hagyományos vakolat- mész-cement kötőanyagú Vékonyvakolat- gipsz kötőanyagú Glett- önálló rétegként nem alkalmas! 51

52 Gyenge, rossz áthidaló megoldás A falazat minősége. 52
