1 ÉRETTSÉGI VIZSGA május 18. FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május :00 I. Időtartam: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI MINISZTÉRIUM Faipari alapismeretek emelt szint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejes vonalzó). Az iskola által biztosított nem saját FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) használható! A 180 perces szakrajz témaköri feladatsor megoldása, illetve beadása után kezdhető meg a 120 perces anyagismeretei és technológiai témaköri írásbeli feladat megoldása! A két feladatlap együttes eredménye jelenti az írásbeli vizsgarész teljesítését! írásbeli vizsga I. összetevő 2 / május 18.

Az iskola által biztosított nem saját FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) használható!

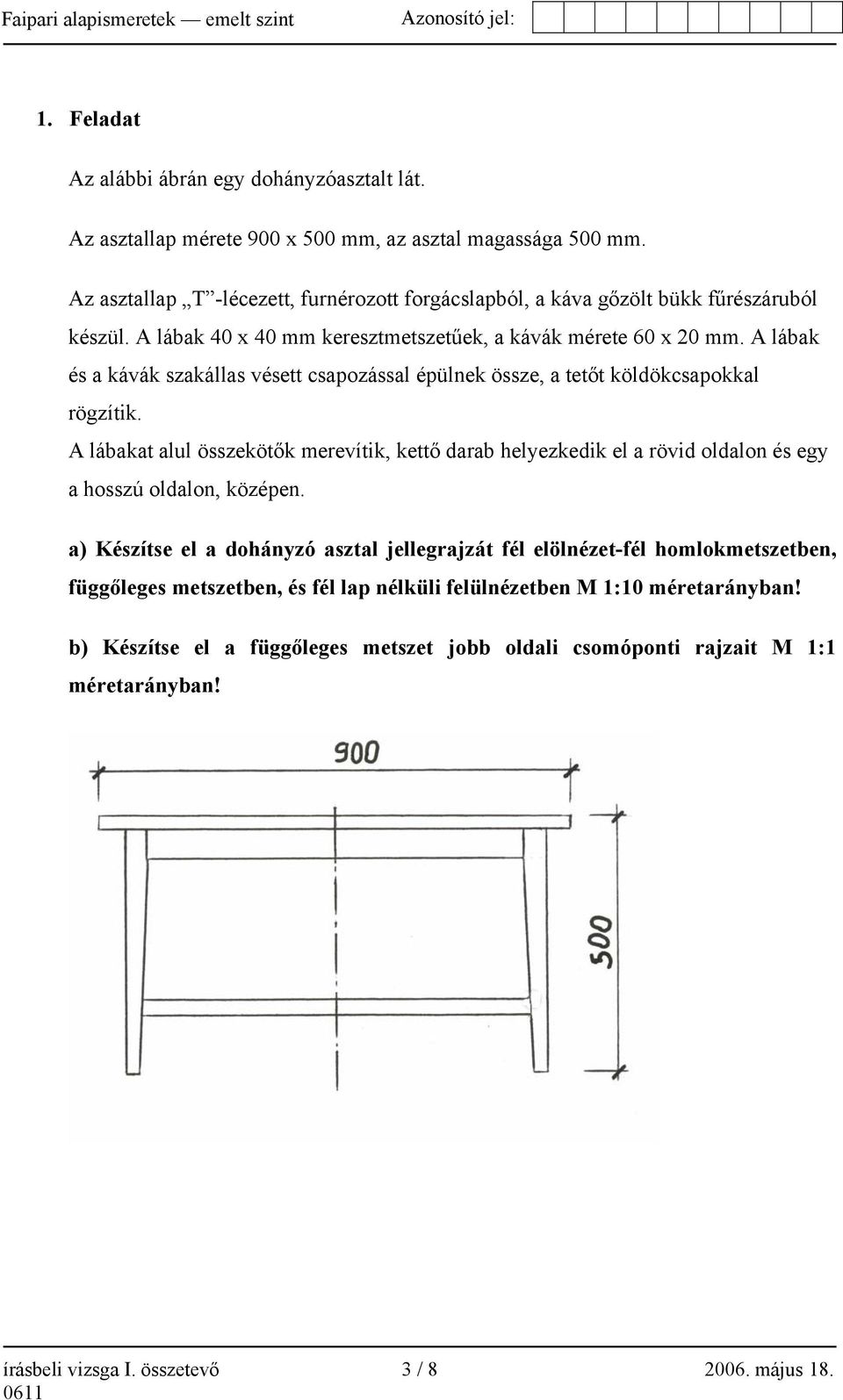

3 1. Feladat Az alábbi ábrán egy dohányzóasztalt lát. Az asztallap mérete 900 x 500 mm, az asztal magassága 500 mm. Az asztallap T -lécezett, furnérozott forgácslapból, a káva gőzölt bükk fűrészáruból készül. A lábak 40 x 40 mm keresztmetszetűek, a kávák mérete 60 x 20 mm. A lábak és a kávák szakállas vésett csapozással épülnek össze, a tetőt köldökcsapokkal rögzítik. A lábakat alul összekötők merevítik, kettő darab helyezkedik el a rövid oldalon és egy a hosszú oldalon, középen. a) Készítse el a dohányzó asztal jellegrajzát fél elölnézet-fél homlokmetszetben, függőleges metszetben, és fél lap nélküli felülnézetben M 1:10 méretarányban! b) Készítse el a függőleges metszet jobb oldali csomóponti rajzait M 1:1 méretarányban! írásbeli vizsga I. összetevő 3 / május 18.

A lábak és a kávák szakállas vésett csapozással épülnek össze, a tetőt köldökcsapokkal rögzítik.

4 2. Feladat Készítse el a keret sarokkötés kettős ollós csapozású szakrajzát négy vetületben, méretezve! A fakötés kialakításához 60 x 40 mm keresztmetszetű alapanyagot használjon! Nevezze meg a vetületeket! Fenti fakötést vetületi ábrázolása helyett megrajzolhatja axonometrikus ábrán is, szintén a megadott méretekkel! írásbeli vizsga I. összetevő 4 / május 18.

5 írásbeli vizsga I. összetevő 5 / május 18.

6 írásbeli vizsga I. összetevő 6 / május 18.

7 írásbeli vizsga I. összetevő 7 / május 18.

8 témakör Szakrajz a feladat sorszáma maximális pontszám 1. a) feladat 15 b) feladat feladat 15 ÖSSZESEN 50 elért pontszám a témakör elért pontszáma javító tanár Szakrajz elért pontszám programba beírt pontszám javító tanár jegyző Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga I. összetevő 8 / május 18.

jegyző Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2.

9 ÉRETTSÉGI VIZSGA május 18. FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május :00 II. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI MINISZTÉRIUM Faipari alapismeretek emelt szint írásbeli vizsga II. összetevő

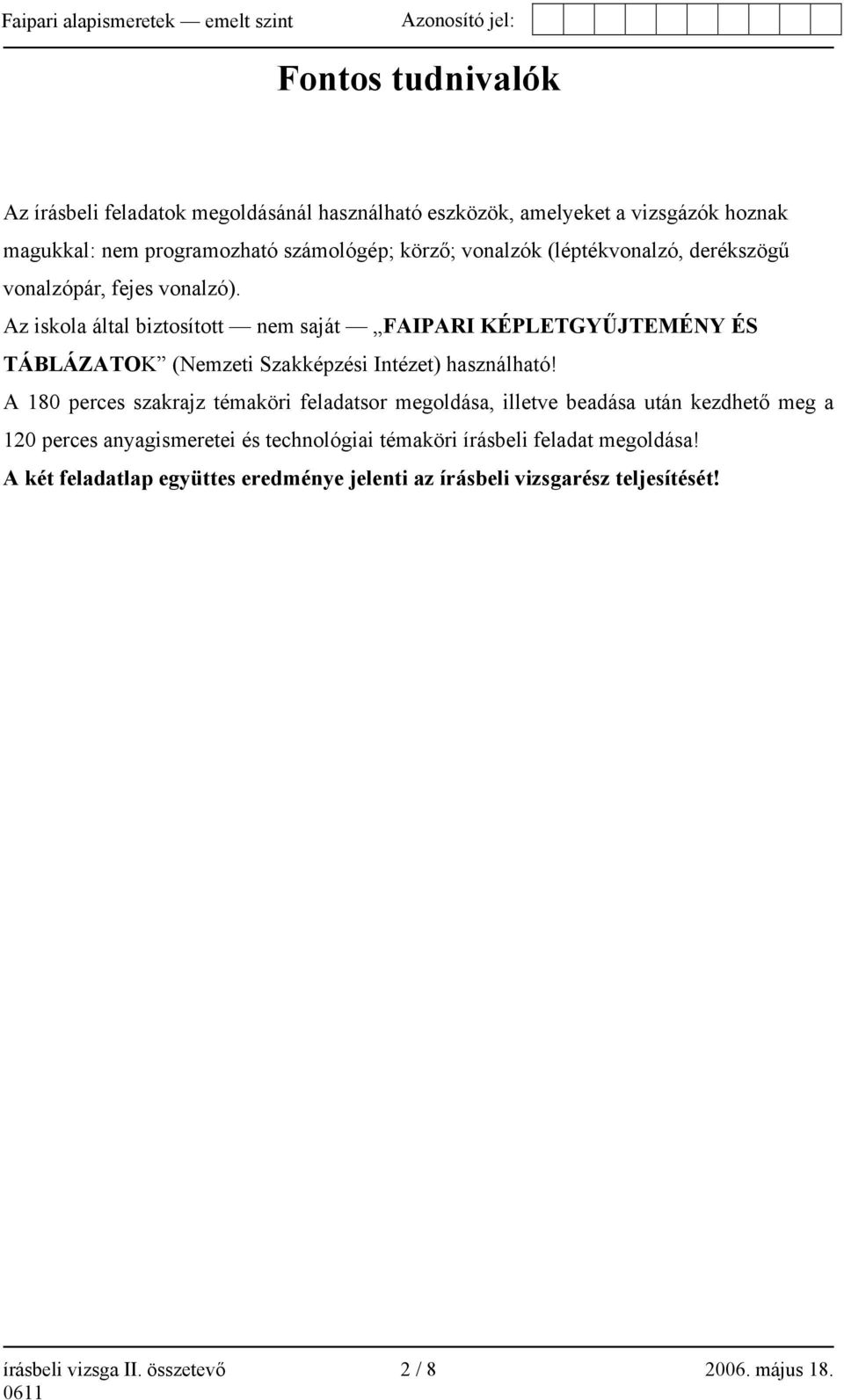

10 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejes vonalzó). Az iskola által biztosított nem saját FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) használható! A 180 perces szakrajz témaköri feladatsor megoldása, illetve beadása után kezdhető meg a 120 perces anyagismeretei és technológiai témaköri írásbeli feladat megoldása! A két feladatlap együttes eredménye jelenti az írásbeli vizsgarész teljesítését! írásbeli vizsga II. összetevő 2 / május 18.

11 1. Feladat A faanyagból kivágott próbatest nedves tömege 125,12 g. Szárítás után a próbatest abszolút száraz tömege 96,28 g lesz. Határozza meg a faanyag nettó nedvességtartalmát! 2. Feladat Ferde élű maró szerszámmal való forgácsoláskor a forgácsoló erő összetevői: F f = 50 N F ny = 10 N F elt = 5 N A szerszám 48 mm-es élhosszon forgácsol. A leválasztott réteg vastagsága 2 mm, a forgácsolási sebesség 30 m/s. a) Számítsa ki a forgácsolási erőt! b) Számítsa ki a fajlagos forgácsoló erőt! c) Határozza meg a fajlagos forgácsolási ellenállást! d) Határozza meg a forgács leválasztásához szükséges mechanikai teljesítményt! e) Nevezze meg, milyen tényezők befolyásolják a fajlagos forgácsolási ellenállást! 3. Feladat Készítsen ábrát a gépi gyalulás forgácsteljesítményének meghatározásához, ahol a késtengely a B szélességű és l hosszúságú munkadarabról H fogásmélységű anyagréteget forgácsol le. Adja meg a képletet, amivel kiszámítható a forgácsteljesítmény, és a gyakorlati mértékegységét! írásbeli vizsga II. összetevő 3 / május 18.

A leválasztott réteg vastagsága 2 mm, a forgácsolási sebesség 30 m/s. a) Számítsa ki a forgácsolási erőt! b) Számítsa ki a fajlagos forgácsoló erőt!

12 Tesztfeladatok 4. Feladat Egészítse ki a mondatot! A zsugorodás mértékét az anatómiai irány is befolyásolja: a zsugorodás mértéke a legnagyobb, közel kétszerese a irányú zsugorodásnak, míg legkisebb a. zsugorodás. 5. Feladat A légszáraz sűrűségük alapján csoportosítsa az alábbi fafajokat! Akác, vörösfenyő, nyár, lucfenyő, kőris, gyertyán Nagy sűrűségűek (700 kg/m 3 ) fölötti:... Közepes sűrűségűek ( kg/m 3 ):... Alacsony sűrűségűek (540 kg/m 3 ) alatti:. 6. Feladat Egészítse ki a mondatot! Az 1 mm 2 nevezzük. keresztmetszetű forgács leválasztásához szükséges erőt írásbeli vizsga II. összetevő 4 / május 18.

zsugorodás. 5. Feladat A légszáraz sűrűségük alapján csoportosítsa az alábbi fafajokat!

13 írásbeli vizsga II. összetevő 5 / május 18.

14 írásbeli vizsga II. összetevő 6 / május 18.

15 írásbeli vizsga II. összetevő 7 / május 18.

16 témakör a feladat sorszáma maximális pontszám I. Szakrajz feladat 7 II. Számítások, tesztek 2. feladat tesztfeladatok tesztfeladatok 3 5. tesztfeladatok 6 6. tesztfeladatok 2 ÖSSZESEN 50 Az írásbeli vizsga pontszáma összesen 100 elért pontszám javító tanár (ok) I. Szakrajz II. Számítások, tesztek elért pontszám programba beírt pontszám javító tanár (ok) jegyző írásbeli vizsga II. összetevő 8 / május 18.

tesztfeladatok 2 ÖSSZESEN 50 Az írásbeli vizsga pontszáma összesen 100 elért pontszám javító tanár (ok) I.
