1 ÉRETTSÉGI VIZSGA május 19. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 19. 8:00 I. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Faipari alapismeretek középszint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejes vonalzó). A vizsgát szervező által ellenőrzött FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLET- GYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga, I. összetevő 2 / május 19.

3 1. feladat 15 pont Készítse el a kettős csapolású, egyenes bütüillesztésű hosszabbító toldás három vetületi képét M 1:1 arányban! A fakötés kialakításához 65 x 40 mm-es keresztmetszetű fenyő alapanyagot használjon! Nevezze meg a vetületeket! 2. feladat 15 pont Készítse el a keret sarokkötés kettős ollós csapozás szakrajzát aljazással 1:1 méretarányban! A kötés kialakításához 50 x 40 mm-es keresztmetszetű alapanyagot használjon! Az aljazás mérete anyagvastagságban 16 mm, az anyag szélességében 10 mm legyen! Az elölnézetet az aljazás irányából rajzolja meg! Készítse el az elölnézeti, felülnézeti és függőleges metszeti képét méretezve! Jelölje a metszősík nyomvonalát! 3. feladat 15 pont Készítse el a keret T -kötés lapolással, ½ anyagvastagságig aljazva (vízszintes osztó) szakrajzát M 1:1 arányban, 4 vetületben, méretezve! A kötés kialakításához 45 x 20 mm-es keresztmetszetű anyagot használjon! A kötés elölnézetét az aljazás felől rajzolja meg! Az alj szélessége 10 mm legyen! Nevezze meg a vetületeket (milyen metszet, milyen nézet)! 4. feladat 15 pont Készítse el egy félig takart fecskefarkú fogazással kialakított káva sarokkötés szakrajzát három vetületben (elölnézet, felülnézet, függőleges metszet), 1:1 méretarányban! A kávakötéshez 75 x 16 mm és 75 x 12 mm keresztmetszetű bükk faanyagot használnak fel. A fogazást szerkesztve rajzolja meg, jelölje a metszősík nyomvonalát, tüntesse fel a méreteket! Nevezze meg a vetületeket! írásbeli vizsga, I. összetevő 3 / május 19.

4 témakör I. RÉSZ Szakrajz a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma 1. feladat feladat feladat feladat 15 AZ I. RÉSZ PONTSZÁMA 60 a témakör elért pontszáma javító tanár Dátum:... Szakrajz pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad. 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő. írásbeli vizsga, I. összetevő 4 / május 19.

5 ÉRETTSÉGI VIZSGA május 19. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 19. 8:00 II. Időtartam: 60 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Faipari alapismeretek középszint írásbeli vizsga II. összetevő

6 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, és végezze el a szükséges számítási műveleteket! A számításokat két tizedesjegy pontossággal kell elvégeznie. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejes vonalzó). A vizsgát szervező által ellenőrzött FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLET- GYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga II. összetevő 2 / május 19.

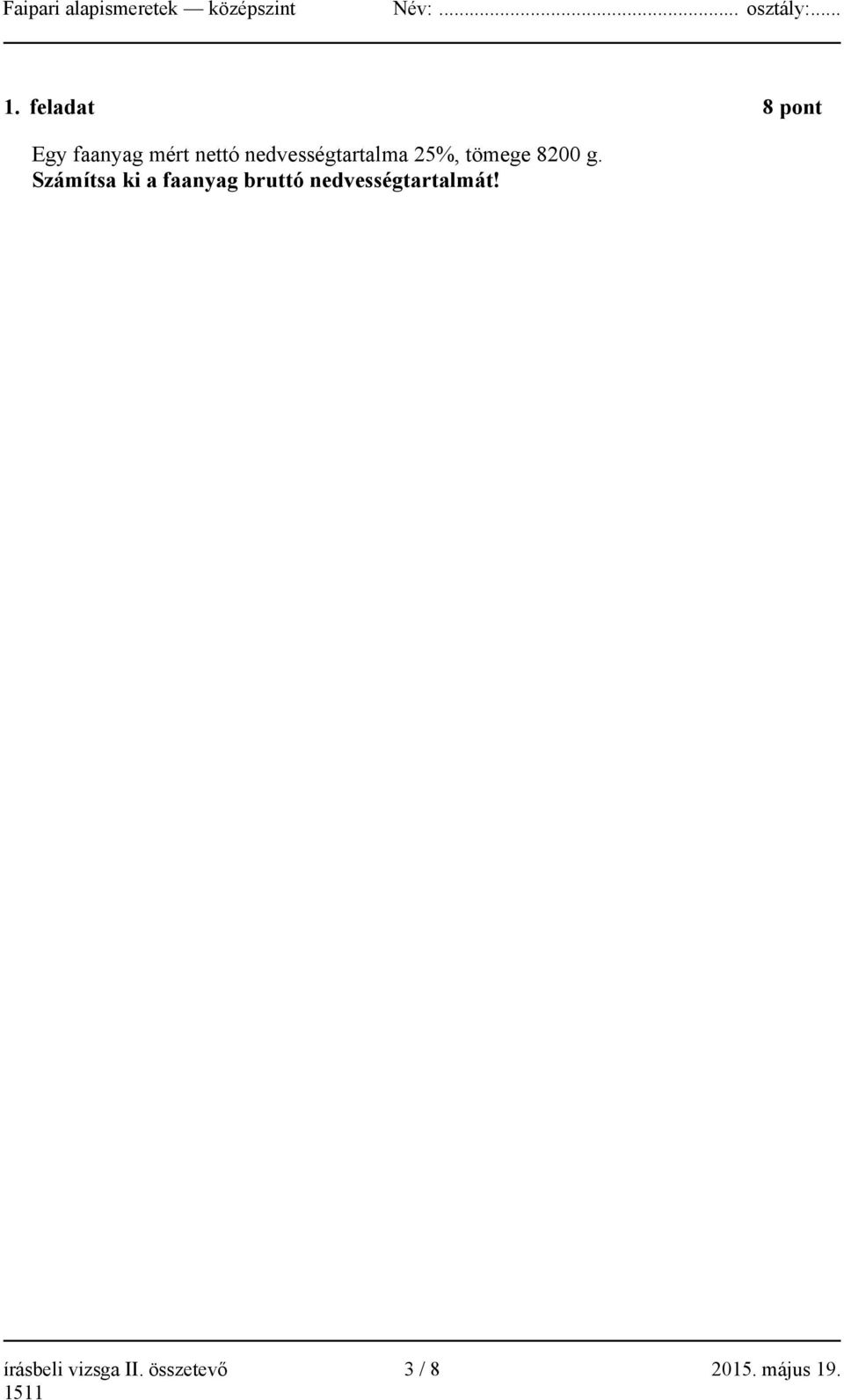

7 1. feladat 8 pont Egy faanyag mért nettó nedvességtartalma 25%, tömege 8200 g. Számítsa ki a faanyag bruttó nedvességtartalmát! írásbeli vizsga II. összetevő 3 / május 19.

8 2. feladat 6 pont Az ábrán egy forgácsolószerszám jelképes rajzát látja. Jelölje be a jellemző szögeket, nevezze meg őket, és írja le a szögek közötti összefüggéseket! 3. feladat 3 pont Nevezze meg a forgácsolási főirányokat! A:.. B:.. C:.. írásbeli vizsga II. összetevő 4 / május 19.

9 4. feladat 2 pont Írja be a táblázatba a fát felépítő kémiai elemek mellé a százalékos megoszlásukat! Szén Oxigén Hidrogén Egyéb anyagok 5. feladat 1 pont Melyik ez a fogalom? Olyan állapota a fának, amikor a sejtfal maximálisan telítődik vízzel, de szabad vizet nem tartalmaz. Ez a. 6. feladat 3 pont Írja le a fa három anatómiai irányban készített metszeteinek megnevezéseit! feladat 2 pont Egészítse ki a mondatot a megfelelő fogalmakkal! A fa szakítószilárdsága rostirányban mindig.. a rostokra merőlegesen mérhető szakítószilárdsághoz képest. A faanyag nedvességtartalmának növekedésével a szakítószilárdsága.. 8. feladat 5 pont Írja be az alábbi fafajokat a megfelelő csoport megfelelő helyére! szelídgesztenye, nyír, szil, lucfenyő, kőris, cseresznye, erdeifenyő, gyertyán, tiszafa, eper Fenyők A két pászta között fokozatos az átmenet:.. A két pászta élesen elválik:. írásbeli vizsga II. összetevő 5 / május 19.

10 Lombos fák Az edények gyűrűs elrendezésűek, a két pászta élesen elválik:. Az évgyűrű nem választható pásztákra, az edények szórtak:. Az edények félgyűrűs elrendezésűek, a két pászta között fokozatos az átmenet:.. 9. feladat 3 pont Igaz, vagy hamis Az alábbi állítások közül jelölje az igaz állításokat I-vel, a hamis állításokat H-val! A lucfenyő: A korai és a késő pászta között az átmenet fokozatos. Rezonancia fa. Csersavtartalma következtében tartós. 10. feladat 4 pont Egészítse ki a mondatot! Soroljon fel három, a faiparban használt polimerizációs műgyanta alapú ragasztótípust! A polimerizációs műgyantaragasztók hőre feladat 3 pont Melyek ezek a ragasztással összefüggő fogalmak? 1. A kémiai úton keményedő ragasztók esetén a reakció beindításához és fenntartásához, valamint a kötési sebesség növelésére alkalmazott segédanyag... írásbeli vizsga II. összetevő 6 / május 19.

11 2. A rideg műgyanta ragasztók rugalmasságát növelő adalékanyagok. Lehetnek növényi származékok, vagy állati eredetűek Az az időtartam, amíg a felhasználásra előkészített ragasztó felhasználható marad... írásbeli vizsga II. összetevő 7 / május 19.

12 témakör a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma I. Szakrajz II. Rajzok, 5. 1 számítások, tesztek Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma Dátum:... javító tanár I. Szakrajz II. Rajzok, számítások, tesztek pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga II. összetevő 8 / május 19.
