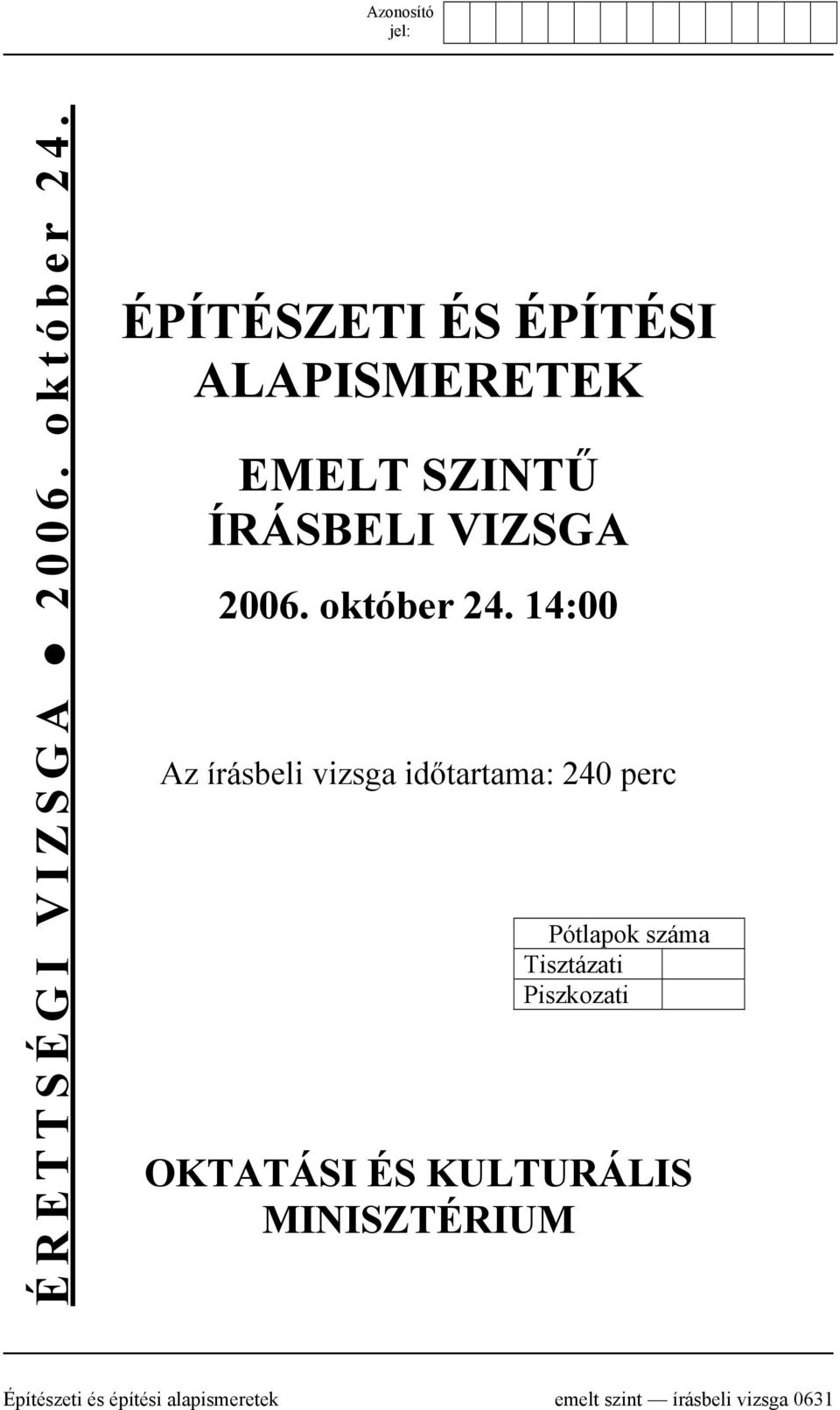

1 ÉRETTSÉGI VIZSGA október 24. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA október :00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Építészeti és építési alapismeretek írásbeli vizsga 0631

2 Fontos tudnivalók A feladtok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők, vonalzók, léptékvonalzó, derékszögű vonalzópár, rajztábla, párhuzamvonalzó, kék színű golyóstoll, grafitceruzák, radír! írásbeli vizsga / október 24.

léptékvonalzó, derékszögű vonalzópár, rajztábla, párhuzamvonalzó, kék

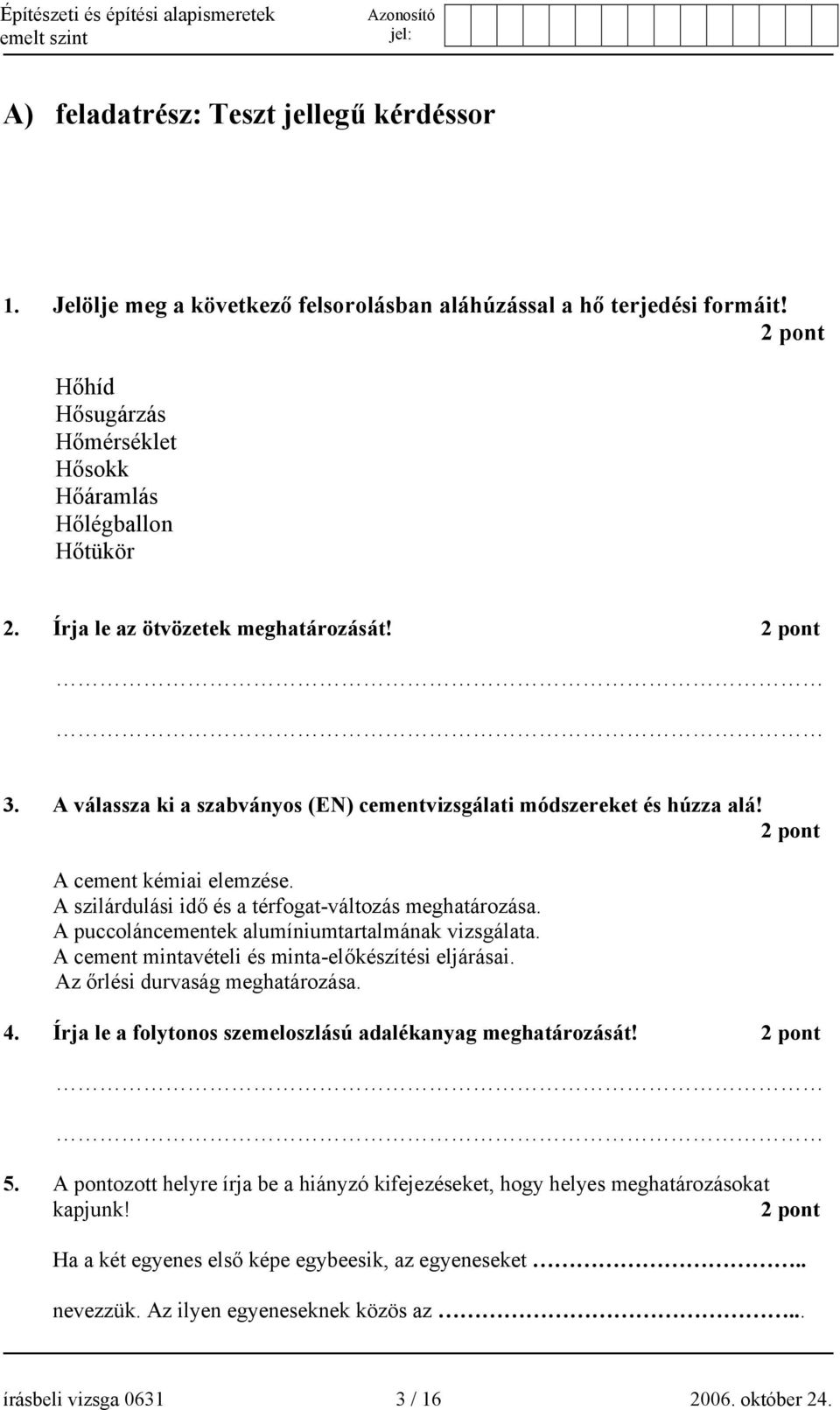

3 A) feladatrész: Teszt jellegű kérdéssor 1. Jelölje meg a következő felsorolásban aláhúzással a hő terjedési formáit! 2 pont Hőhíd Hősugárzás Hőmérséklet Hősokk Hőáramlás Hőlégballon Hőtükör 2. Írja le az ötvözetek meghatározását! 2 pont 3. A válassza ki a szabványos (EN) cementvizsgálati módszereket és húzza alá! 2 pont A cement kémiai elemzése. A szilárdulási idő és a térfogat-változás meghatározása. A puccoláncementek alumíniumtartalmának vizsgálata. A cement mintavételi és minta-előkészítési eljárásai. Az őrlési durvaság meghatározása. 4. Írja le a folytonos szemeloszlású adalékanyag meghatározását! 2 pont 5. A pontozott helyre írja be a hiányzó kifejezéseket, hogy helyes meghatározásokat kapjunk! 2 pont Ha a két egyenes első képe egybeesik, az egyeneseket.. nevezzük. Az ilyen egyeneseknek közös az... írásbeli vizsga / október 24.

A szilárdulási idő és a térfogat-változás meghatározása. A puccoláncementek alumíniumtartalmának vizsgálata. A cement mintavételi és minta-előkészítési eljárásai. Az őrlési durvaság meghatározása. 4.

4 6. Írja be a kipontozott helyekre, hogy milyen különleges helyzetű egyeneseket ábrázoltunk! 2 pont a b c A d X 1,2 B a A b c B d a egyenes: b egyenes: c egyenes: d egyenes: 7. Írja le egy tárgy negyedik képének szerkesztési menetét! 2 pont Írja le a szintkülönbség meghatározását! 2 pont írásbeli vizsga / október 24.

2 pont a b c A d X 1,2 B a A b c B d a egyenes: b egyenes: c egyenes: d egyenes: 7.

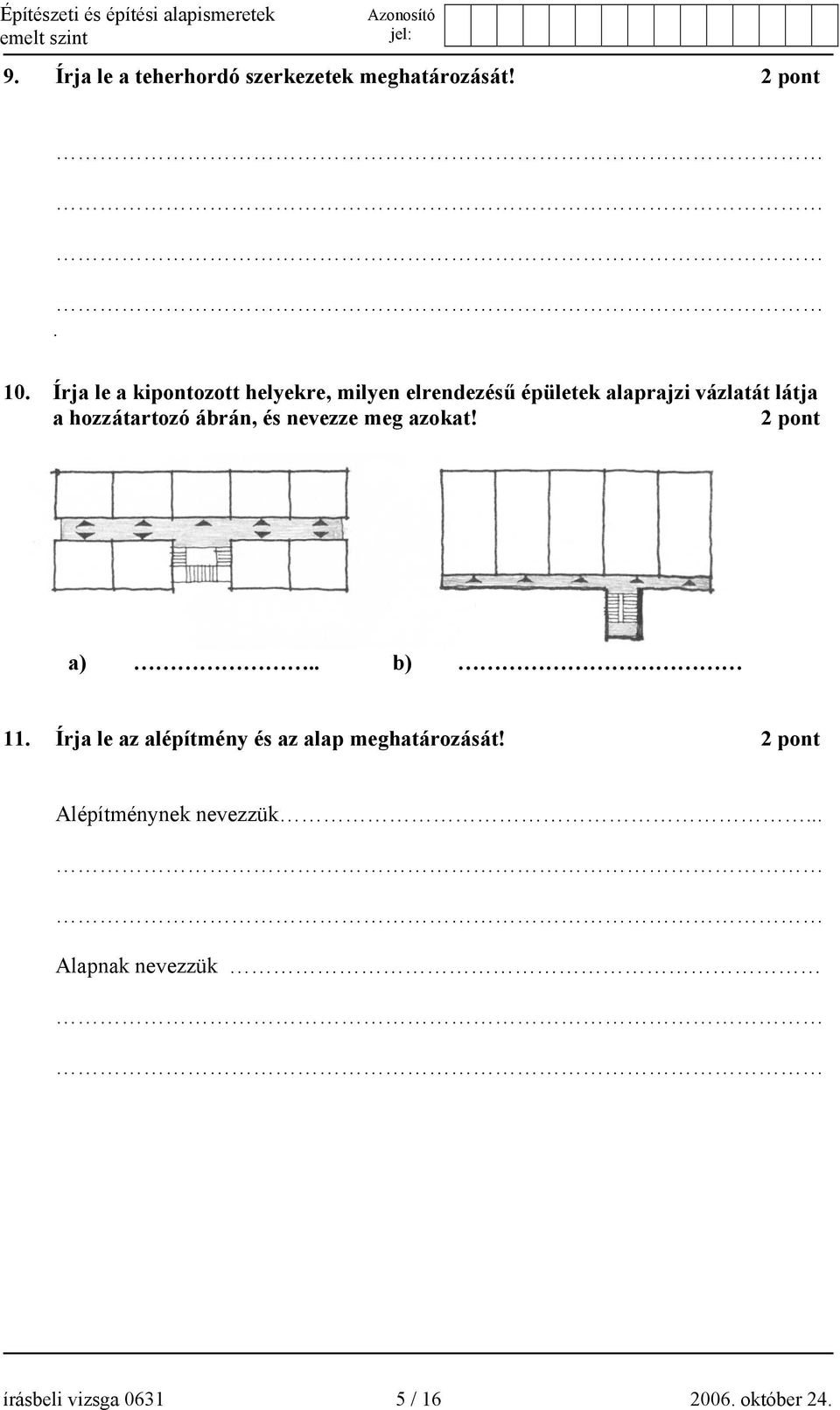

5 9. Írja le a teherhordó szerkezetek meghatározását! 2 pont. 10. Írja le a kipontozott helyekre, milyen elrendezésű épületek alaprajzi vázlatát látja a hozzátartozó ábrán, és nevezze meg azokat! 2 pont a).. b) 11. Írja le az alépítmény és az alap meghatározását! 2 pont Alépítménynek nevezzük... Alapnak nevezzük írásbeli vizsga / október 24.

hozzátartozó ábrán, és nevezze meg azokat! 2 pont a).. b) 11.

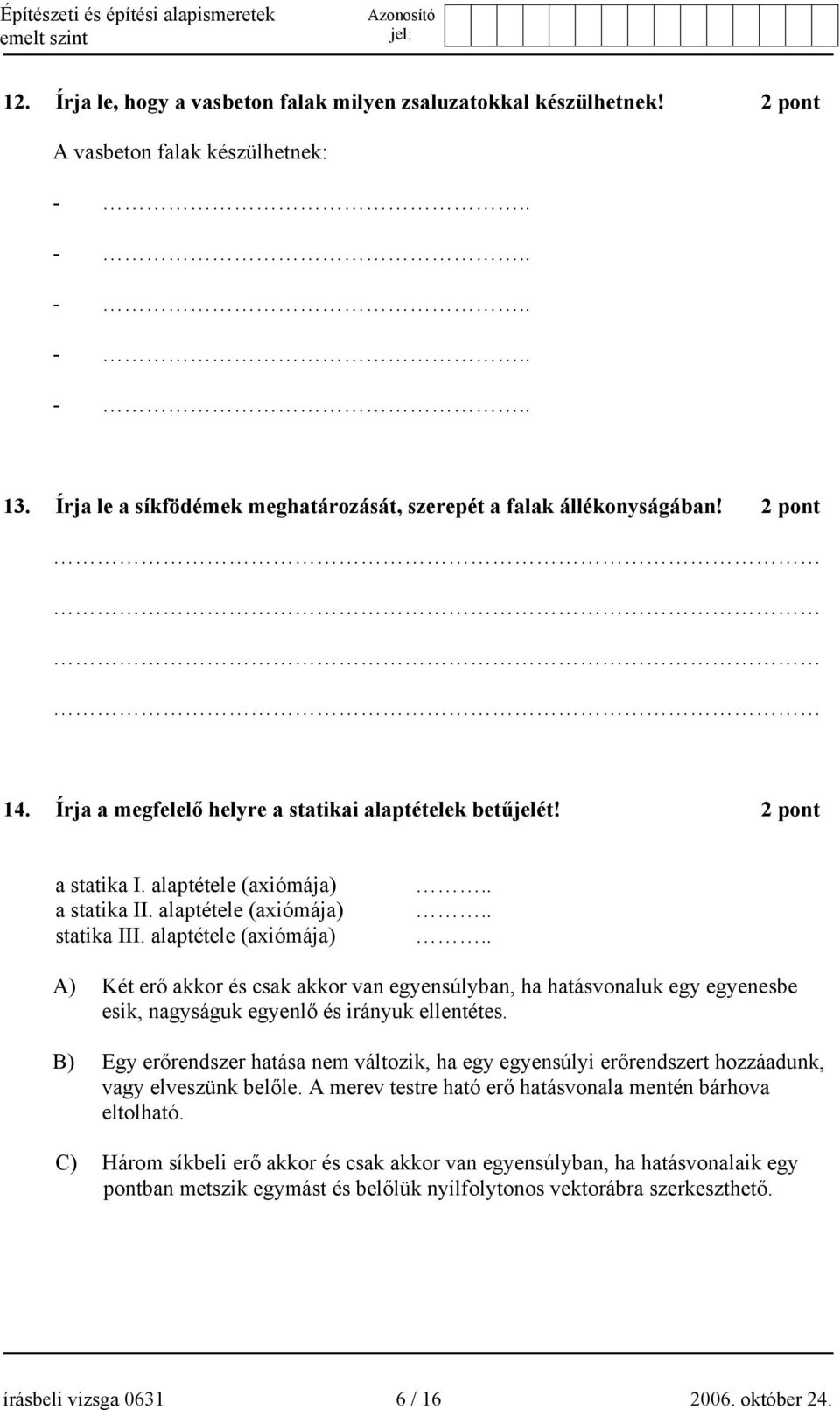

6 12. Írja le, hogy a vasbeton falak milyen zsaluzatokkal készülhetnek! 2 pont A vasbeton falak készülhetnek: Írja le a síkfödémek meghatározását, szerepét a falak állékonyságában! 2 pont 14. Írja a megfelelő helyre a statikai alaptételek betűjelét! 2 pont a statika I. alaptétele (axiómája) a statika II. alaptétele (axiómája) statika III. alaptétele (axiómája) A) Két erő akkor és csak akkor van egyensúlyban, ha hatásvonaluk egy egyenesbe esik, nagyságuk egyenlő és irányuk ellentétes. B) Egy erőrendszer hatása nem változik, ha egy egyensúlyi erőrendszert hozzáadunk, vagy elveszünk belőle. A merev testre ható erő hatásvonala mentén bárhova eltolható. C) Három síkbeli erő akkor és csak akkor van egyensúlyban, ha hatásvonalaik egy pontban metszik egymást és belőlük nyílfolytonos vektorábra szerkeszthető. írásbeli vizsga / október 24.

alaptétele (axiómája) statika III. alaptétele (axiómája)...... A) Két erő akkor és csak akkor van egyensúlyban, ha hatásvonaluk egy egyenesbe esik, nagyságuk egyenlő és irányuk ellentétes.

7 15. Húzza alá az állítások közül a merev testre jellemzőket! 2 pont Valóságos merev test. A támaszerők meghatározásakor nem használható. Alakváltozásától eltekintünk. Alakváltozását figyelembe kell venni. Csak a 10%-nál nagyobb alakváltozását kell figyelembe venni. Támaszerők meghatározásakor használjuk. 16. Húzza alá a csak helyes állításokat tartalmazó mondatokat! 2 pont Ahol a nyíróerő ábra előjelet vált, ott a nyomatéki ábrának helyi maximuma van. Ahol a nyíróerő ábra előjelet vált, ott a nyomatéki ábrának helyi minimuma van. Koncentrált erő alatt a nyíróerő ábrában törés, a nyomatéki ábrában ugrás van. Koncentrált erő alatt a nyíróerő ábrában és a nyomatéki ábrában is ugrás van. Egyenletesen megoszló terhelés alatt a nyíróerő ábrában és a nyomatéki ábrában is törés van. Koncentrált erő alatt a nyíróerő ábrában ugrás, a nyomatéki ábrában törés van. 17. Húzza alá a csak helyes állítás(oka)t tartalmazó mondat(oka)t! 2 pont A kötél csak nyomóerőt képes felvenni. A kötél csak húzóerőt képes felvenni. A kötél nyomóerő és húzóerő felvételére is alkalmas. A kötél sem nyomóerő, sem húzóerő felvételére nem alkalmas. 18. Írja be a kipontozott helyre a hiányzó kifejezéseket, hogy az állítások helyesek legyenek! 2 pont Nyugvó szemmel látunk, és. nézünk. Ebből láthatjuk, hogy a látás nem állapot, hanem Írja a kipontozott helyre a festészeti ábrázolások meghatározásait! 2 pont Békaperspektíva: Rálátásos ábrázolás:.... írásbeli vizsga / október 24.

Húzza alá a csak helyes állításokat tartalmazó mondatokat! 2 pont Ahol a nyíróerő ábra előjelet vált, ott a nyomatéki ábrának helyi maximuma van.

8 20. Írja le, mi a tónus! 2 pont írásbeli vizsga / október 24.

9 B) feladatrész: Írásbeli feladatsor 1. Maximális pontszám: 10 Határozza meg a habarcs tapadószilárdságát, ha próbatestként 15*15 cm-es csempét lapjával ragasztunk fel! 3 db próbatesten próbatestenként a következő szakítóerőket mértük: F 1 = 2,25 kn F 2 = 2,21 kn F 3 = 1,29 kn 2. Számítsa ki az alábbi tartó támaszerőit! Maximális pontszám: 10 írásbeli vizsga / október 24.

10 3. Számítsa ki a támaszerőket, és rajzolja meg az alakhelyes T és M ábrákat is! Írja fel az ábrák jellemző értékeit! 10 pont 40 kn 10 kn A 10 kn B 1 m 2,0 m 1 m 2,0 m 6,0 m 60 knm írásbeli vizsga / október 24.

11 4. Szabadkézzel rajzolja meg a három nézetével adott test tónusos tömegvázlatát! Maximális pontszám: Maximális pontszám: 10 Szerkessze meg ceruzával és iratozza fel a beton alaptestre készített pincefal és a talajon fekvő pincepadló csomópontját! A falazat vastagságát elvileg változónak tekinthetően vegye fel! Rajzolja meg vonalasan a hőszigeteletlen pincefal és padló egyidőben készített 2 rétegű szigetelését, a szigetelés rétegeit és ezek vízszintes és függőleges csatlakozását! Számozza be az építési sorrendet! Méretarány 1: 10 legyen. írásbeli vizsga / október 24.

A falazat vastagságát elvileg változónak tekinthetően vegye fel!

12 6. Maximális pontszám: 10 Szerkessze meg ceruzával és iratozza fel a beton alaptestre készített falazat és a talajon fekvő hőszigetelt padló azonos szinten készítendő vízszintes fal és padlószigetelésének csomópontját! A falazat vastagságát tetszőlegesen vegye fel! Számozza be az építési sorrendet! Méretarány 1: 20 legyen. írásbeli vizsga / október 24.

fal és padlószigetelésének csomópontját! A falazat vastagságát tetszőlegesen vegye fel!

13 írásbeli vizsga / október 24.

14 írásbeli vizsga / október 24.

15 írásbeli vizsga / október 24.

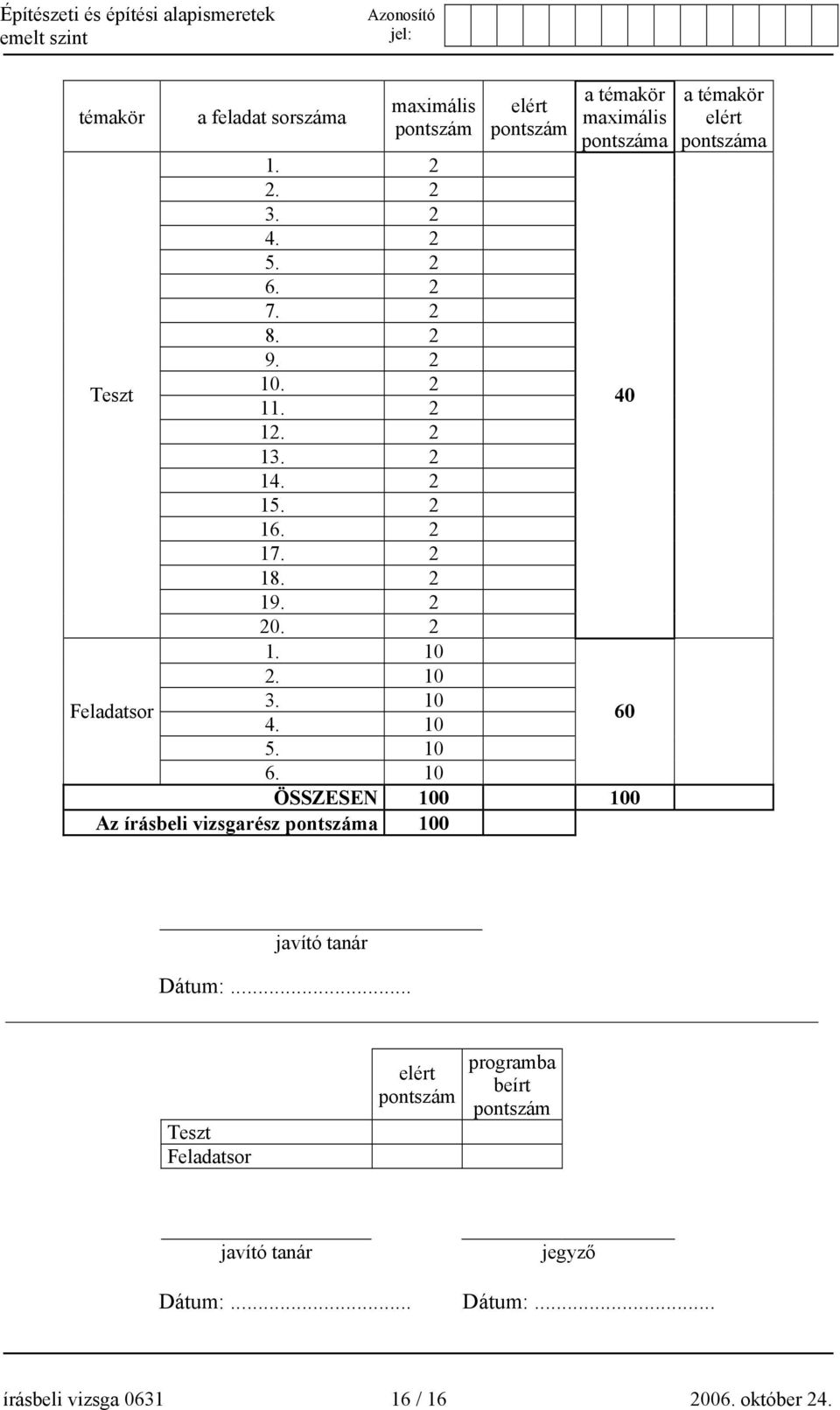

16 témakör Teszt Feladatsor a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma ÖSSZESEN Az írásbeli vizsgarész pontszáma a témakör elért pontszáma javító tanár Dátum:... Teszt Feladatsor elért pontszám programba beírt pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / október 24.

10 ÖSSZESEN 100 100 Az írásbeli vizsgarész pontszáma 100 40 60 a témakör elért pontszáma javító tanár Dátum:.
