1 Építészeti és építési alapismeretek emelt szint 0621 ÉRETTSÉGI VIZSGA május 25. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM

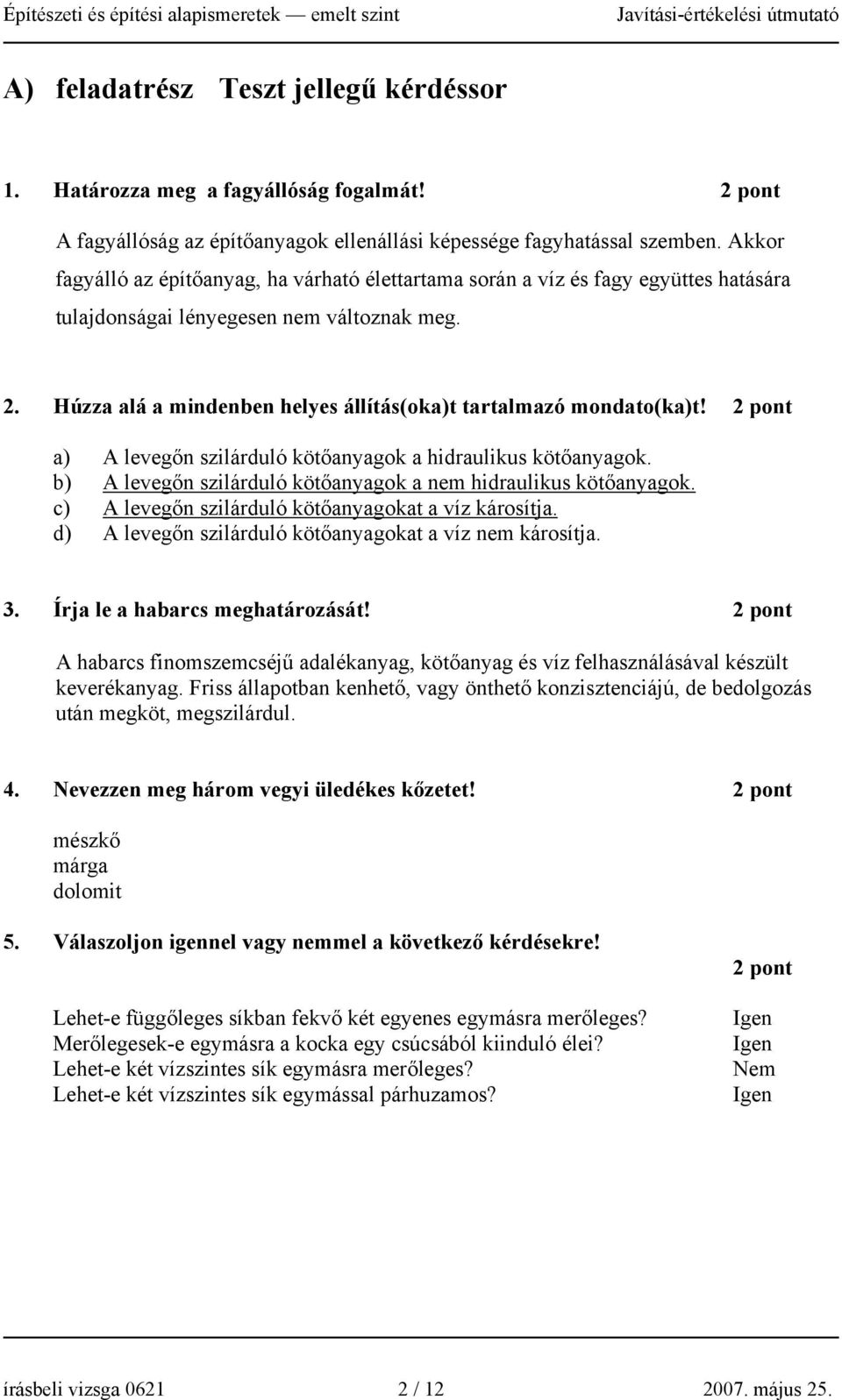

2 A) feladatrész Teszt jellegű kérdéssor 1. atározza meg a fagyállóság fogalmát! A fagyállóság az építőanyagok ellenállási képessége fagyhatással szemben. Akkor fagyálló az építőanyag, ha várható élettartama során a víz és fagy együttes hatására tulajdonságai lényegesen nem változnak meg. 2. úzza alá a mindenben helyes állítás(oka)t tartalmazó mondato(ka)t! a) A levegőn szilárduló kötőanyagok a hidraulikus kötőanyagok. b) A levegőn szilárduló kötőanyagok a nem hidraulikus kötőanyagok. c) A levegőn szilárduló kötőanyagokat a víz károsítja. d) A levegőn szilárduló kötőanyagokat a víz nem károsítja. 3. Írja le a habarcs meghatározását! A habarcs finomszemcséjű adalékanyag, kötőanyag és víz felhasználásával készült keverékanyag. Friss állapotban kenhető, vagy önthető konzisztenciájú, de bedolgozás után megköt, megszilárdul. 4. Nevezzen meg három vegyi üledékes kőzetet! mészkő márga dolomit 5. Válaszoljon igennel vagy nemmel a következő kérdésekre! Lehet-e függőleges síkban fekvő két egyenes egymásra merőleges? Merőlegesek-e egymásra a kocka egy csúcsából kiinduló élei? Lehet-e két vízszintes sík egymásra merőleges? Lehet-e két vízszintes sík egymással párhuzamos? Igen Igen Nem Igen írásbeli vizsga / május 25.

úzza alá a mindenben helyes állítás(oka)t tartalmazó mondato(ka)t! a) A levegőn szilárduló kötőanyagok a hidraulikus kötőanyagok. b) A levegőn szilárduló kötőanyagok a nem hidraulikus kötőanyagok.

3 6. Az alábbiakban igaz vagy hamis állításokat közlünk. A csak igaz állításokat tartalmazó mondat elé írjon I betűt, a nemcsak igaz, vagy hamis állításokat tartalmazó mondatok elé betűt! I I Két egyenest akkor mondunk kitérőnek, ha sem közös pontjuk, sem közös síkjuk nincs. Két egyenest akkor mondunk kitérőnek, ha csak egy közös pontjuk van, de nincs közös síkjuk. Két egyenest akkor mondunk párhuzamosnak, ha nincs közös pontjuk, de van közös síkjuk. Két egyenest akkor mondunk párhuzamosnak, ha van közös pontjuk, de nincs közös síkjuk. Két egyenest akkor mondunk kitérőnek, ha van egy közös pontjuk, és van közös síkjuk. Két egyenest akkor mondunk párhuzamosnak, ha van közös pontjuk, és közös síkjuk is. 7. Írja le, hogy mit értünk egyenes és sík távolságán! Csak akkor beszélhetünk egyenes és sík távolságáról, ha az egyenes a síkkal párhuzamos. Ilyenkor az egyenes minden pontja egyenlő távol van a síktól. Az egyenes és a sík távolsága pedig az egyenes tetszőleges pontjából a síkra bocsátott merőleges egyenes döféspontjáig mért szakasz. 8. Írja be a pontok helyére a meghatározások helyes kiegészítését! Építményszint alatt az épület eltérő (általában egymás felett elhelyezkedő) (járó)szintjét értjük, amelyen különféle rendeltetés céljára helyiség, helyiségcsoport van. Az épületek jellemző szintjei: pinceszint, alagsor, földszint, emeleti szintek). 9. Írja le a lépcső meghatározását! Lépcső: a szintkülönbségek áthidalására szolgáló épületszerkezet, aminek részei a lépcsőfokokból álló lépcsőkar (ok) és a lépcsőpihenő (k). 10. Írja le, mit értünk fogatolt elrendezésű lakóépületek alatt! Fogatolt elrendezésű épületeknek nevezzük az olyan alaprajzi elrendezésű lakóépületeket, amelyeknek egy-egy lépcsőházi szekciójának pihenőjéről egy vagy több lakás közelíthető meg. írásbeli vizsga / május 25.

Két egyenest akkor mondunk párhuzamosnak, ha nincs közös pontjuk, de van közös síkjuk. Két egyenest akkor mondunk párhuzamosnak, ha van közös pontjuk, de nincs közös síkjuk.

4 11. úzza alá a szakipari munkákat! - alapozás - vízszigetelő munkák - vasszerelés - vízvezeték szerelés - hőszigetelő munkák - fafedélszék készítés - padlóburkoló munkák - tetőfedő munkák - központifűtés szerelés - épületlakatos-munkák 12. Írja le az oldalkert meghatározását! Oldalkert: az építési teleknek a szomszédos telekkel közös oldalhatára és az ugyanazon telek felé meghatározott építési határvonala (oldalkerti határvonal) között fekvő része. 13. Írja le milyen épületszerkezet jellemzőit soroljuk fel az alábbiakban! - alaptest - hosszúsága legalább 3,5-szerese a szélességi méretének - síkalap - készülhet kőből, betonból, téglából A sávalapok jellemzőit. 14. úzza alá a helyes állításokat tartalmazó mondatokat! Minden erőhatás ellenhatást hoz létre. Az erő nem vektormennyiség Két, egymással párhuzamos hatásvonalú, egyenlő nagyságú, ellentétes irányú erő nincs egyensúlyban. A forgatónyomaték kiszámítható az erő és erőkar hányadosaként. 15. Az alábbiakban igaz vagy hamis állításokat közlünk a nyíróerővel kapcsolatban. A csak igaz állításokat tartalmazó mondat elé írjon I betűt, a nemcsak igaz vagy hamis állításokat tartalmazó mondatok elé betűt! I I A tartó tengelyével bármilyen szöget bezárhat. Külső erő. A tartó tengelyére merőleges. Előjele pozitív, ha pozitív nyomatékot okozna. Előjele pozitív, ha negatív nyomatékot okozna. írásbeli vizsga / május 25.

épületlakatos-munkák 12. Írja le az oldalkert meghatározását!

5 I I Előjele negatív, ha pozitív nyomatékot okozna. Belső erő. Előjele negatív, ha negatív nyomatékot okozna. 16. Írja le a három erővel terhelt rúd egyensúlyi feltételét! A három erővel terhelt rúd akkor és csakis akkor lehet egyensúlyban, ha a három erő egy síkban van, hatásvonalaik egy pontban metszik egymást és belőlük nyílfolytonos, zárt vektorháromszög szerkeszthető. 17. Osztályozza a tartószerkezeteket statikai rendszerük szerint! Mikor beszélünk az egyikről és mikor a másikról? atározott és határozatlan statikai rendszerű tartószerkezeteket ismerünk. A határozatlan tartószerkezeteknél az ismeretlenek száma nagyobb, mint 3. A határozott tartószerkezeteknél az ismeretlenek száma legfeljebb Írja le, hogy a kocka oldallapjainak negyedelését (négy egyenlő részre osztását) hogyan végezzük el a perspektív ábrázolásban! Megrajzoljuk a kocka lapátlójának metszéspontjára illesztett oldalfelezőket, és ezek a perspektív négyzetet négy perspektív négyzetre osztják. 19. Írja be a színek komplementer színpárjait! vörös : zöld kék : narancs sárga : ibolya 20. Írja le, mit értünk mennyiségi színkontraszton! Mennyiségi színkontrasztnak azt a színértékek között fennálló viszonyt nevezzük, amely szerint a különböző nagyságú felületek egyensúlyozzák egymást. írásbeli vizsga / május 25.

szerkeszthető. 17. Osztályozza a tartószerkezeteket statikai rendszerük szerint! Mikor beszélünk az egyikről és mikor a másikról?

6 B) feladatrész Írásbeli feladatsor B1. Végezze el az alábbi táblázat szerint a vizsgált gipsz őrlési finomságának megállapítását az alábbi vizsgálati adatok alapján! 10 pont A vizsgálat során két mérést végeztünk. Őrlésfinomság meghatározása vizsgálat 1 2 átlag Bemért anyag (g) 50,2 50,4 50,3 Szitamaradék (g) 12,2 10,6 11,4 Szitamaradék (%) 24,3 21,03 22,66 Őrlésfinomsági előírások csoport Jel Szitamaradék legfeljebb (%) durva I. 30 középfinom II. 15 finom III. 2 A vizsgált gipsz számított átlagos őrlési finomsága alapján I. jelű, durva besorolásúnak felel meg. 2. atározza meg a támaszerőket és végezze el az ellenőrző számítást! 10 pont F 1 = 5 kn F 2 = 11 kn q 1 = 4 kn/m q 2 = 2 kn/m F 3 = 6 kn 2,0 A 3,0 4,0 1,0 B 2,0 F A = * * * 2 = 18 kn F F B x = = = 0 8 kn írásbeli vizsga / május 25.

Őrlésfinomság meghatározása vizsgálat 1 2 átlag Bemért anyag (g) 50,2 50,4 50,3 Szitamaradék (g) 12,2 10,6 11,4 Szitamaradék (%) 24,3 21,03 22,66 Őrlésfinomsági előírások csoport Jel Szitamaradék

7 Ellenőrzés: Σ M A = = = 0 3. Fejezze ki, mekkora x, ha a pozitív, illetve negatív nyomatéki maximum egyforma! 10 pont írásbeli vizsga / május 25.

8 4. Szabadkézzel rajzolja meg a két nézetével adott test tömegvázlatát három különböző nézőpontból! (Alkalmazza a perspektív felezés módszerét!) 10 pont írásbeli vizsga / május 25.

9 5. Egy épület teherhordó szerkezete Ytong falazattal, Ytong nyílásáthidalással és E 7 42 jelű gerendák közötti EB 60/19 födém béléstestekkel készül. Szerkessze meg az alábbi csomópontot, M 1:10-es méretarányban! A födémgerendák a nyílásáthidalóra merőlegesen adják át a terhüket a falszerkezetnek! 10 pont +2,400 +2,750 írásbeli vizsga / május 25.

Szerkessze meg az alábbi csomópontot, M 1:10-es méretarányban!

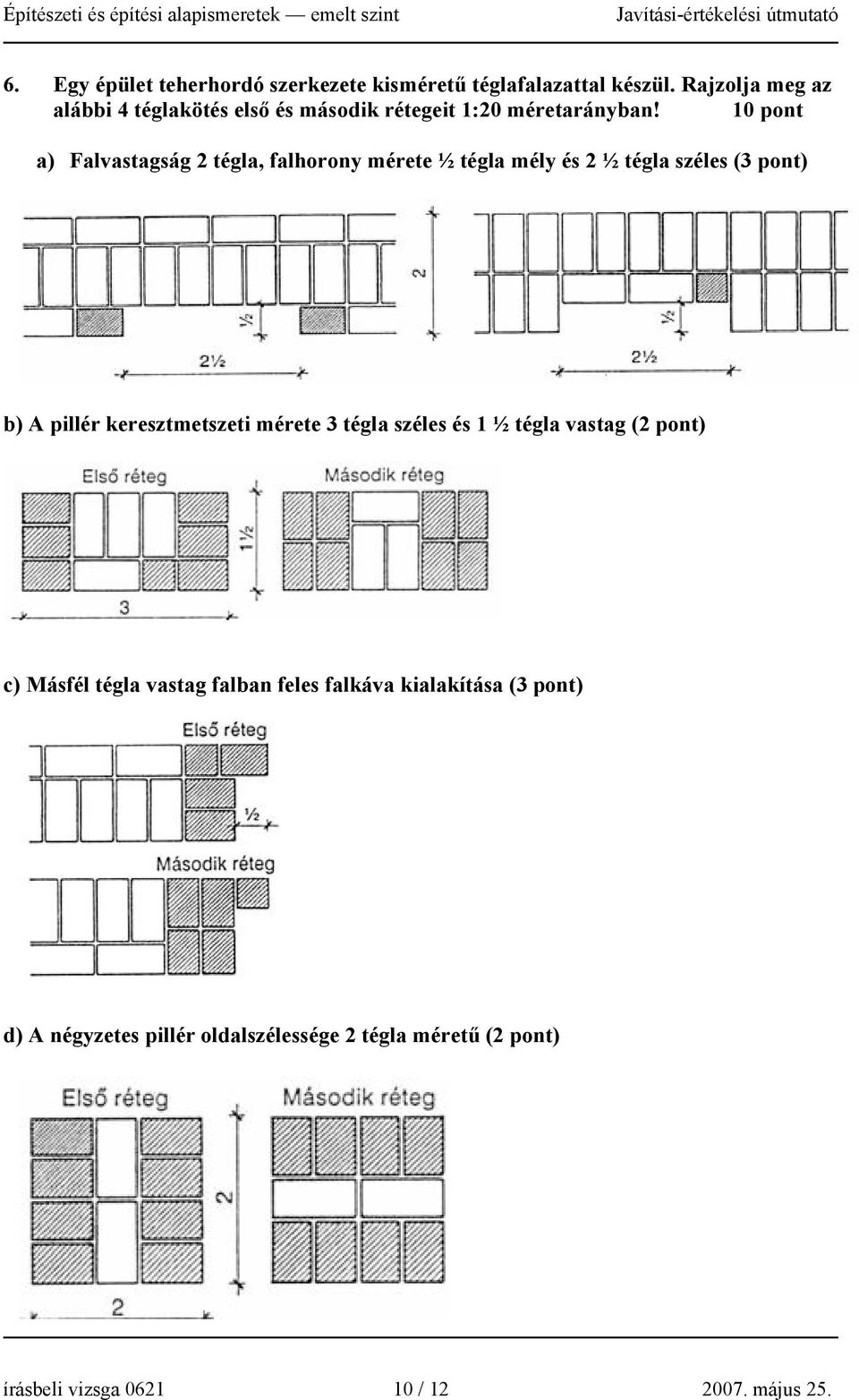

10 6. Egy épület teherhordó szerkezete kisméretű téglafalazattal készül. Rajzolja meg az alábbi 4 téglakötés első és második rétegeit 1:20 méretarányban! 10 pont a) Falvastagság 2 tégla, falhorony mérete ½ tégla mély és 2 ½ tégla széles (3 pont) b) A pillér keresztmetszeti mérete 3 tégla széles és 1 ½ tégla vastag () c) Másfél tégla vastag falban feles falkáva kialakítása (3 pont) d) A négyzetes pillér oldalszélessége 2 tégla méretű () írásbeli vizsga / május 25.

10 pont a) Falvastagság 2 tégla, falhorony mérete ½ tégla mély és 2 ½ tégla széles (3 pont) b) A pillér keresztmetszeti

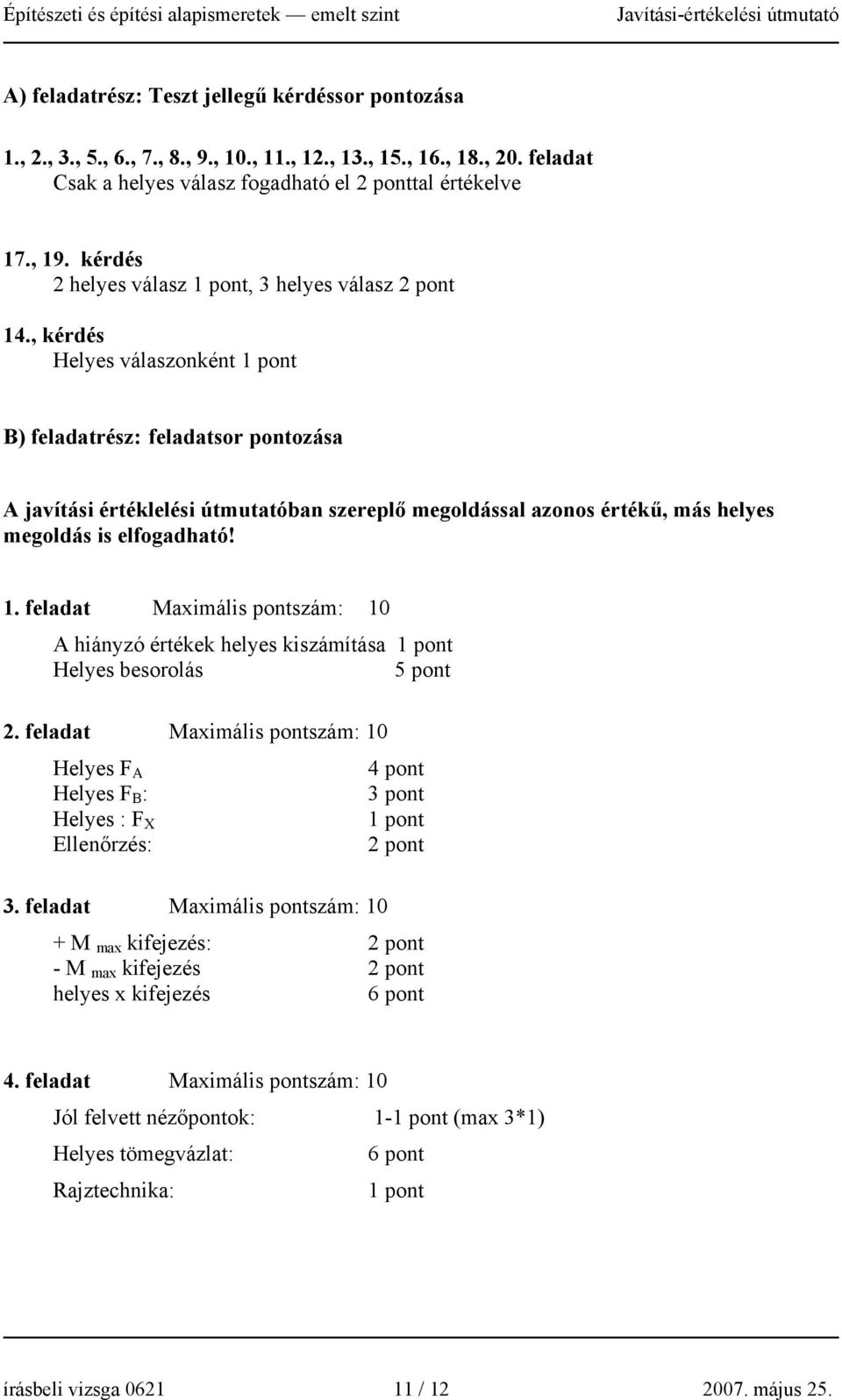

11 A) feladatrész: Teszt jellegű kérdéssor pontozása 1., 2., 3., 5., 6., 7., 8., 9., 10., 11., 12., 13., 15., 16., 18., 20. feladat Csak a helyes válasz fogadható el tal értékelve 17., 19. kérdés 2 helyes válasz 1 pont, 3 helyes válasz 14., kérdés elyes válaszonként 1 pont B) feladatrész: feladatsor pontozása A javítási értéklelési útmutatóban szereplő megoldással azonos értékű, más helyes megoldás is elfogadható! 1. feladat Maximális pontszám: 10 A hiányzó értékek helyes kiszámítása 1 pont elyes besorolás 5 pont 2. feladat Maximális pontszám: 10 elyes F A 4 pont elyes F B : 3 pont elyes : F X 1 pont Ellenőrzés: 3. feladat Maximális pontszám: 10 + M max kifejezés: - M max kifejezés helyes x kifejezés 6 pont 4. feladat Maximális pontszám: 10 Jól felvett nézőpontok: 1-1 pont (max 3*1) elyes tömegvázlat: 6 pont Rajztechnika: 1 pont írásbeli vizsga / május 25.

, kérdés elyes válaszonként 1 pont B) feladatrész: feladatsor pontozása A javítási értéklelési útmutatóban szereplő megoldással azonos értékű, más helyes megoldás is elfogadható! 1. feladat Maximális pontszám: 10 A hiányzó értékek helyes kiszámítása 1 pont elyes besorolás 5 pont 2.

12 5. feladat Maximális pontszám: 10 A nyílásáthidalás és a falazat helyes kialakítása A födém és koszorú helyes megoldása A hő- és hangszigetelések és a burkolatok helyes elkészítése elyes rétegrend Feliratozás, kótázás 3 pont 1 pont 6. feladat Maximális pontszám: 10 elyes téglakötés a) 3 pont b) c) 3 pont d) írásbeli vizsga / május 25.

elkészítése elyes rétegrend Feliratozás, kótázás 3 pont 1 pont 6.
