1 ÉRETTSÉGI VIZSGA október 15. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA október :00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Építészeti és építési alapismeretek írásbeli vizsga 1223

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők; a rossz válasz bejelölése pont levonással jár, a feladatra kapott pontszám nem lehet nullánál kevesebb! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. Az összetett feladatok közül megoldandó: az..1., a 2., a 3.A. vagy a 3.B. (csak az egyik), a 4.A. vagy a 4.B. (csak az egyik), a 5.A. vagy a 5.B..(csak az egyik), a 6.A. vagy a 6.B. (csak az egyik). A 3.A.. vagy a 3.B.., a 4.A.. vagy a 4.B.., az 5.A.. vagy az 5.B.., és a...6.a.. vagy a 6.B.. feladatok közül csak az egyik értékelhető. Azt, hogy melyik feladatot választja, annak jelét jól láthatóan karikázza be! A feladatok megoldásánál használható eszközök: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép, függvénytáblázat (egyidejűleg akár többféle is); körző, vonalzók: léptékvonalzó, derékszögű vonalzópár, párhuzamvonalzó. írásbeli vizsga / október 15.

3 Egyszerű, rövid feladatok 1. feladat 3 pont Az alábbi anyagok közül húzza alá a kötőanyagokat! tufa mész gipsz agyag ólom cement 2. feladat 2 pont Milyen eredetű kőzetfajtát ismertet az alábbi meghatározás? Az izzón folyó láva (magma) a Föld belsejében szilárdul meg. A kőzet a magmából a Föld nagy nyomása alatt, magas hőmérsékleten, lassú és fokozatos lehűlés eredményeként jön létre. Tulajdonságai: nagy szilárdság, nagy testsűrűség, jó fagyállóság, tömör szövetszerkezet feladat 2 pont Egészítse ki az alábbi mondatot! A víz hatásának az anyagok különbözőképpen állnak ellen... azok az anyagok, amelyek a vizet egyáltalán nem bocsátják át. Ilyen anyag például a bitumen, a műanyag, és a fém. 4. feladat 3 pont Írja a kipontozott részre a meghatározások helyes kiegészítését! Valamelyik képsíkra merőleges egyenest nevezzük. Sík és képsík metszésvonalát. nevezzük. Valamelyik képsíkra merőleges síkot nevezzük. 5. feladat 3 pont Ábrázolja két képével az alábbi pontokat! P pont az első Q pont a második R pont a harmadik térnegyedben van térnegyedben van térnegyedben van írásbeli vizsga / október 15.

4 6. feladat 2 pont Írja le a statika III. alaptételét! 7. feladat 3 pont Húzza alá a helyes állításokat! Merev testeknek nevezzük azokat a testeket, amelyek alakváltozásait nem vesszük figyelembe. Két párhuzamos hatásvonalú, azonos nagyságú, azonos irányú erőt erőpárnak nevezünk. Minden erőhatás ellenhatást hoz létre. A kötél csak nyomóerőt tud felvenni. A nyomaték az erő és az erőkar hányadosa. Azt az erőt, amely az erőrendszer erőit minden hatásukban helyettesíti eredő erőnek nevezzük. 8. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Egyenletesen megoszló teher alatt a nyomatéki ábra lineárisan változó egyenes. Koncentrált erő helyén a nyíróerő ábrában ugrás van. A nyíróerő ábra előjelváltásával egy vonalban a nyomatéki ábrának szélsőértéke van. írásbeli vizsga / október 15.

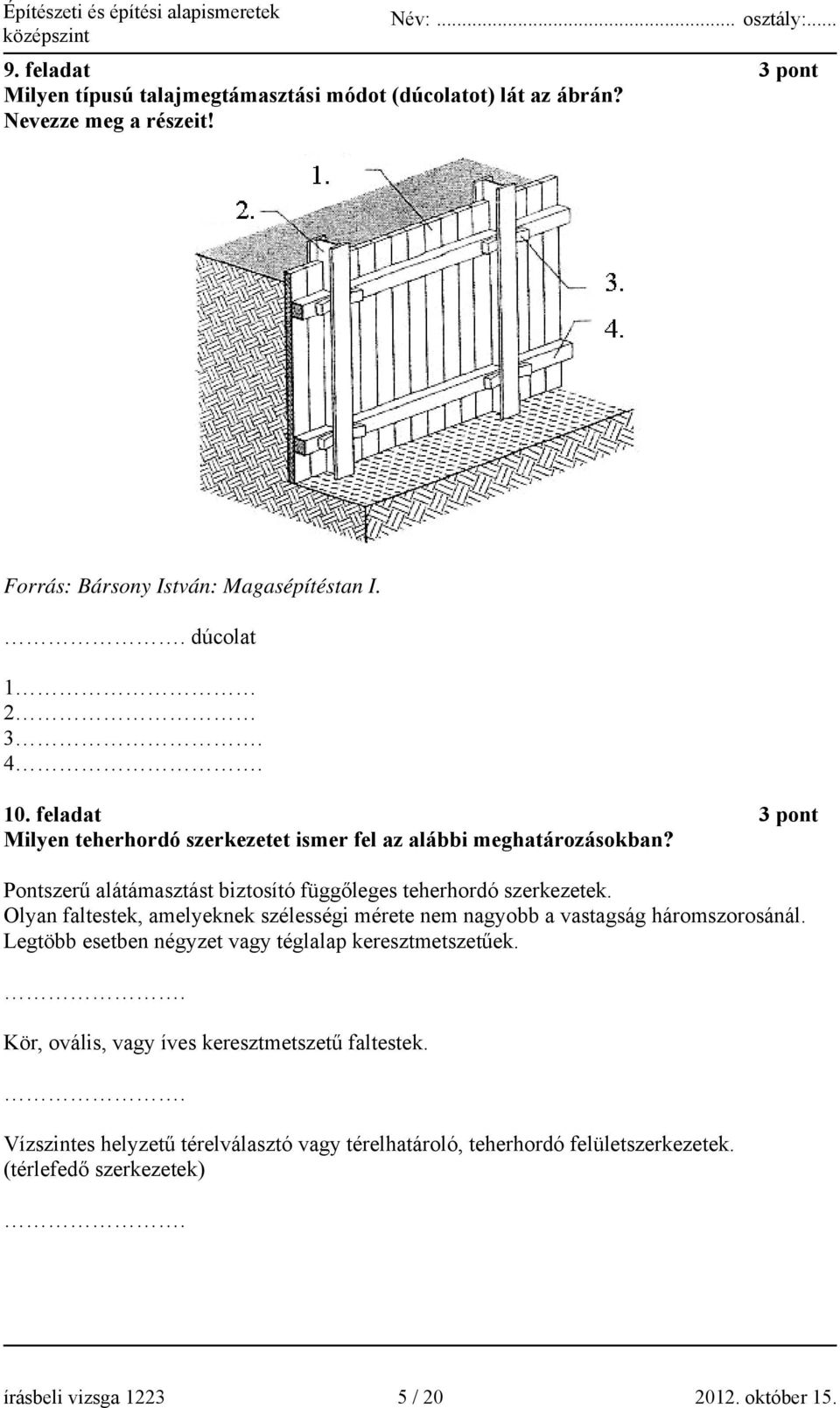

5 9. feladat 3 pont Milyen típusú talajmegtámasztási módot (dúcolatot) lát az ábrán? Nevezze meg a részeit! Forrás: Bársony István: Magasépítéstan I.. dúcolat feladat 3 pont Milyen teherhordó szerkezetet ismer fel az alábbi meghatározásokban? Pontszerű alátámasztást biztosító függőleges teherhordó szerkezetek. Olyan faltestek, amelyeknek szélességi mérete nem nagyobb a vastagság háromszorosánál. Legtöbb esetben négyzet vagy téglalap keresztmetszetűek.. Kör, ovális, vagy íves keresztmetszetű faltestek.. Vízszintes helyzetű térelválasztó vagy térelhatároló, teherhordó felületszerkezetek. (térlefedő szerkezetek). írásbeli vizsga / október 15.

6 11. feladat 3 pont Soroljon fel három fafödém típust! feladat 3 pont Húzza alá a helyes megállapításokat! Az építőipari kivitelezési tevékenységre elkészített sávos ütemterv információt nyújt: - az egy időben történő tevékenységi folyamatokról, - adott tevékenységi folyamatokon belül a folyamatok sebességének változásáról, - az adott tevékenységi folyamatok időbeli folyamatos vagy szakaszos jellegéről, - a tevékenységek időlépték szerinti kezdési és befejezési idejéről, - a tevékenységi folyamatok térbeli helyéről. 13. feladat 2 pont Egészítse ki az alábbi szöveget! Az építési területen belül valamelyik építési technológiai folyamathoz kapcsolódó, de nem közvetlenül a beépítési helyhez kötött előkészítő tevékenységek helyszínei a... Ezek mérete, jelentősége a szakosodott kisebb vállalkozások bekapcsolódásával tendenciát mutat. 14. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Építési kivitelezési munkát csak olyan felelős személy irányítása mellett szabad végezni, aki a jogszabályban meghatározott szakmai képesítéssel rendelkezik és intézkedési joggal felruházott, valamint a munkavédelmi előírások megvalósításáért is felelős. A munkáltató, illetve az általa megbízott építésvezető jelöli ki az irányító személyt. Amennyiben nem történt meg az irányító személy kijelölése, a munkáltató nem köteles személyesen az egészséges és biztonságos munkavégzést érintő intézkedési és irányítási feladatokat megvalósítani. 15. feladat 2 pont Ismertesse az elsősegélynyújtás két célját! írásbeli vizsga / október 15.

7 Összetett feladatok 1. feladat 10 pont Végezze el az adalékanyag szemmegoszlásának vizsgálatát, töltse ki a táblázatot! Határozza meg az adalékanyag finomsági modulusát! Állapítsa meg a maximális szemnagyságot! Vizsgálati jegyzőkönyv A vizsgált anyag száraz tömege (g) g Szita ø (mm) Fennmaradt anyag g m % kerekítve Összes fennmaradt m % Összes áthullott m % , , , , tálca 106 Összesen Veszteség % = 100 = 0,16% < 2% Finomsági modulus számítása: m =.. Maximális szemnagyság: D max =. írásbeli vizsga / október 15.

8 2. feladat 10 pont Készítse el az alábbi három vetületi képével adott test arányos és alakhelyes axonometrikus szabadkézi rajzát a felülnézeten feltüntetett nézési irányból! A látható éleket folytonos, a nem látható éleket szaggatott vonallal jelölje! Megjegyzés: A feltüntetett méretek egységekben adottak, 1 egység nagysága szabadon felvehető. A testet 1 db összefüggő testként kell ábrázolni. írásbeli vizsga / október 15.

9 3. A feladat 10 pont Számítsa ki az alábbi szétszórt síkbeli erőrendszer eredőjének jellemzőit! Meghatározandó értékek: Rx, Ry, R, α, Xo Az eredő erőt rajzolja vissza az eredeti ábrába! írásbeli vizsga / október 15.

10 3. B feladat 10 pont Számítsa ki az alábbi merev test támasztóelemeiben ébredő egyensúlyozó reakcióerőket, és ellenőrizze a kapott értékeket! Kiszámítandók: F B, F Ax, F Ay, F A, α A reakcióerőket rajzolja vissza az eredeti ábrába! írásbeli vizsga / október 15.

11 4. A feladat 10 pont Számítsa ki az alábbi kéttámaszú konzolosan túlnyúló tartó támaszerőit! Szabadon választott lépték alapján rajzolja meg a jellemző értékek feltüntetésével a nyíróerő (V) és nyomatéki (M) ábrát! írásbeli vizsga / október 15.

12 4. B feladat 10 pont Számítsa ki az alábbi kéttámaszú konzolosan túlnyúló tartó támaszerőit! Szabadon választott lépték alapján rajzolja meg a jellemző értékek feltüntetésével a normálerő (N), nyíróerő (V) és nyomatéki (M) ábrát! írásbeli vizsga / október 15.

13 5. A feladat 10 pont Szerkessze meg M 1:10-es méretarányban a POROTHERM építési rendszer 38 cm vastag külső teherhordó falának és közbenső födémének metszetét! A födémgerendák tengelye párhuzamos a metszősíkkal. A metszősík nyílászáró szerkezeten keresztül halad, a nyílásáthidalást POROTHERM elemmagas áthidalóval oldja meg! A födém rétegrendjét a tanultak szerint vegye fel! A nyílászáró beépítési helyét a nyílászáró részletes megrajzolása nélkül vázlatosan jelölje. Megjegyzés: - A rajzot lássa el anyagjelöléssel, jellemző feliratokkal, méretekkel! - Ceruzával dolgozzon! Porotherm 38 fal Porotherm födém Porotherm elemmagas át hidaló (Ne az ábrában dolgozzon!) írásbeli vizsga / október 15.

14 5. A feladat kidolgozása: írásbeli vizsga / október 15.

15 5. B feladat 10 pont Szerkessze meg M 1:10-es méretarányban a 38 cm vastag külső teherhordó pincefal, pincepadló és alap kapcsolatát! A talajnedvesség elleni szigetelést 2 rétegű bitumenes szigetelőlemezzel oldja meg. A szigetelés védelmét szigetelést tartó fal biztosítja. A pincepadló rétegfelépítése hőszigetelés nélküli! Megjegyzés: - A rajzot lássa el anyagjelöléssel, jellemző feliratokkal, méretekkel! - Ceruzával dolgozzon! írásbeli vizsga / október 15.

16 6. A feladat 10 pont Készítse el az alaprajzi vázlat szerinti épület 44 cm vastag külső teherhordó főfalainak idomtervét a megadott rajzon (nem kell külön ábrát szerkesztenie, a lenti ábrában dolgozhat)! Végezze el a külső teherhordó falak mennyiségszámítását! A számítást a táblázatban készítse el! A falazat magassága 2,75 m. (Az ábra műszakilag nem kidolgozott, csak a feladat elkészítésére szolgál. Beszerkesztés miatt az ábra méretaránya torzulhat!) írásbeli vizsga / október 15.

17 Mennyiségszámítás: Idom jele Idom Hosszúság Magasság Felület mennyisége db m m m 2 Összes felület: Levonások Levonások összesen: Összesen falazati mennyiség: írásbeli vizsga / október 15.

18 6. B feladat 10 pont Az alaprajzi vázlat szerinti épület külső főfalaiban található, eltérő méretű nyílászáróknak a megadott rajzon adjon konszignációs számot, majd készítse el ezen nyílászárók áthidalásához szükséges POROTHERM elemmagas áthidalók mennyiségszámítását! Az áthidalók gyártási hosszúsága 25 cm-enként növekvő. Az elemmagas áthidalók típusát jelen feladatban úgy válassza meg, hogy minimális felfekvése oldalanként 12,5 12,5 cm, maximális felfekvése oldalanként maximum cm legyen! Nyílászárónként 4 db elemmagas áthidaló szükséges a 44 cm-es főfal szélességében. A számítást a táblázatban készítse el, majd összesítse a hosszúságok szerint az áthidalókat az anyagmegrendeléshez! (Az ábra műszakilag nem kidolgozott, csak a feladat elkészítésére szolgál. Beszerkesztés miatt az ábra méretaránya torzulhat!) írásbeli vizsga / október 15.

19 Mennyiségszámítás: /POROTHERM elemmagas áthidaló/ Nyílászáró jele nyílászáró mennyisége nyílászáró szélessége PTH elemmagas áthidaló teljes hosszúsága PTH elemmagas áthidaló darabszáma nyílásonként PTH elemmagas áthidaló darabszáma nyílászáró típusonként db m m db db Összesítés anyagrendeléshez: /POROTHERM elemmagas áthidaló/ PTH elemmagas áthidaló hosszúságok szerinti összesített darabszáma PTH elemmagas áthidaló összes darabszáma teljes hosszúsága méterben hosszúság szerint írásbeli vizsga / október 15.

20 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / október 15.
