ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK

Átírás

1 ÉRETTSÉGI VIZSGA május 20. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 20. 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Építészeti és építési alapismeretek írásbeli vizsga 1321

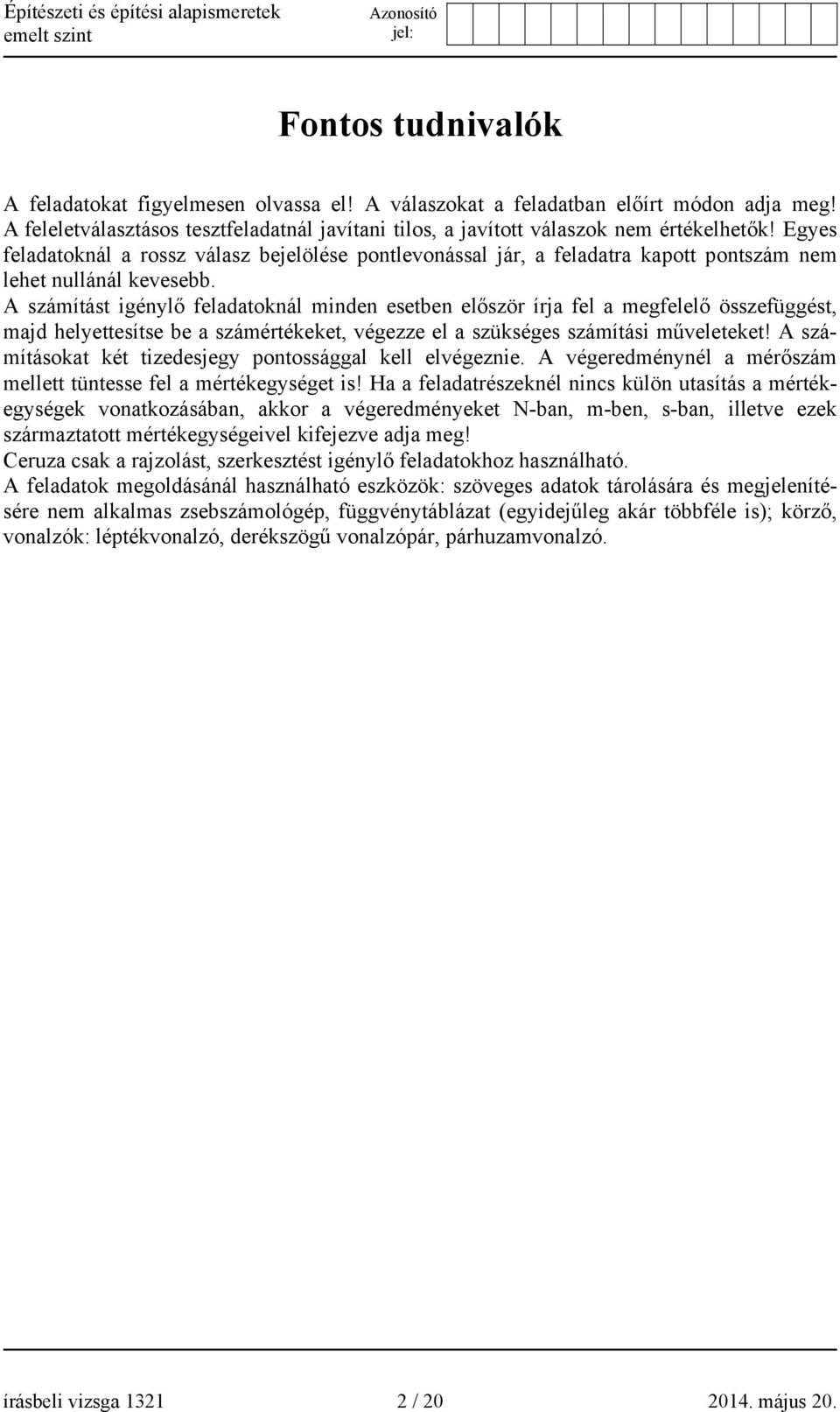

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! Egyes feladatoknál a rossz válasz bejelölése pontlevonással jár, a feladatra kapott pontszám nem lehet nullánál kevesebb. A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedesjegy pontossággal kell elvégeznie. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. A feladatok megoldásánál használható eszközök: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép, függvénytáblázat (egyidejűleg akár többféle is); körző, vonalzók: léptékvonalzó, derékszögű vonalzópár, párhuzamvonalzó. írásbeli vizsga / május 20.

3 Egyszerű, rövid feladatok 1. feladat 2 pont Az alábbi felsorolás habarcsfajtákat és adalékanyagokat tartalmaz. Párosítsa össze a különböző fajta habarcsokat a hozzájuk tartozó adalékanyagokkal! a. falazóhabarcs b. homlokzati vakolóhabarcs c. hőszigetelő habarcs d. sugárvédő habarcs 1. barit 2. bányahomok 3. kőliszt 4. perlit a. -. b. -. c. -. d feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A vízszigetelő anyagoknál a töltőanyagokat a bitumenhez keverik azzal a céllal, hogy növeljék a bitumen UV állóságát. A vízszigetelő anyagoknál a hordozóanyag összetartja a bitument, meggátolja, hogy a szigetelőlemezek a terhelőerők hatására károsodjanak. Az elasztomer műanyag szigetelőlemezek jellemzően gumiszerű tulajdonságot mutatnak, jellemző rájuk a mechanikai erőhatásokkal szembeni nagyfokú ellenállás. A műanyag szigeteléseket két rétegben készítik, emiatt a gyártók szigorú kivitelezési utasításokat írnak elő. 3. feladat 2 pont Egészítse ki a mondatot! A folyékony állapotú fém más fémmel vagy nemfémmel történő összekeverésekor... jön létre. írásbeli vizsga / május 20.

4 4. feladat 2 pont Az építési kerámiák szövetszerkezetük szerinti csoportosítását tartalmazza az alábbi üres táblázat. Írjon két-két példát az adott táblázat megfelelő oszlopába a felsorolt kerámiatermékekből! Lyukacsos kerámiatermékek Tömörre égetett kerámiatermékek tégla klinker saválló tégla tetőcserép 5. feladat 2 pont Írja le, hogy milyen egyenest nevezünk profilegyenesnek! 6. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az első főegyenesnek nincs első nyompontja. Egy pont második képsíktól mért távolságának valódi mérete a második képen látható. Egy első vetítősík első nyomvonala merőleges az x 1,2 tengelyre. Az első főegyenes második képe párhuzamos az x 1,2 tengellyel. 7. feladat 2 pont Adott az ABCD síkidom első képe. Szerkessze meg a hiányzó második képét! írásbeli vizsga / május 20.

5 8. feladat 2 pont Nevezze meg a vetületeivel megadott speciális síkokat!. 9. feladat 2 pont Váltsa át az alábbi mértékegységeket! 1 kn/m = N/m = N/cm 1 N/mm 2 = kn/cm 2 = N/m feladat 2 pont Egészítse ki a hiányzó részeket! A normálerő a tartó tengelyé, a keresztmetszeté. működő belső erő. A nyíróerő a tartó tengelyé.., keresztmetszeté... működő belső erő. írásbeli vizsga / május 20.

6 11. feladat 2 pont Rajzolja fel az alábbi kéttámaszú tartó alakhelyes nyíróerő (V) és nyomaték (M) ábráit! (Az értékek feltüntetése nem szükséges.) 12. feladat 2 pont Írja le, hogy milyen tartókat nevezünk statikailag határozottnak, illetve statikailag határozatlannak! Statikailag határozott tartó: Statikailag határozatlan tartó: írásbeli vizsga / május 20.

7 13. feladat 2 pont Milyen talajmegtámasztási módot lát az ábrán? A helyes választ írja a kipontozott részre! Forrás: Bársony István: Magasépítéstan I feladat 2 pont Egészítse ki az alábbi mondatot! A. a tetőtér-beépítéses épület ereszvonala mentén futó, födém feletti falszerkezete. 15. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A talajvíz a vízszint ingadozásától függően különböző mértékű, állandó vagy időszakos hidrosztatikai nyomást fejt ki az épületszerkezetekre. Vízhatlan a szigetelés, ha adott nyomás mellett csak annyi nedvességet enged át, amennyi a belső védett oldalon természetes úton képes elpárologni. A nyílt víztartás a legegyszerűbb víztelenítési mód. A munkagödör végleges síkjáig kiemelik a talajt, a munkagödör megtelik talajvízzel, és folyamatos szivattyúzással távolítják el a talajvizet. Talajvízszint-süllyesztés során, a földmunkák megkezdése előtt, a munkagödör tervezett helye köré telepített kutakon keresztül folyamatos szivattyúzással távolítják el a talajrészből a vizet. írásbeli vizsga / május 20.

8 16. feladat 2 pont Az alábbi két ábrán födémszerkezeteket lát. Az ábrák alatti felsorolásból válassza ki és húzza alá az ábrán látható födémszerkezet megnevezését! Alulbordás acélgerendás lemezfödém Téglabetétes acélgerendás lemezfödém Poroszsüveg födém Előre gyártott vasbeton pallós födém Monolit vasbeton födém Előre gyártott vasbeton gerendás födém Az ábrák forrása: Bársony István: Magasépítéstan I. írásbeli vizsga / május 20.

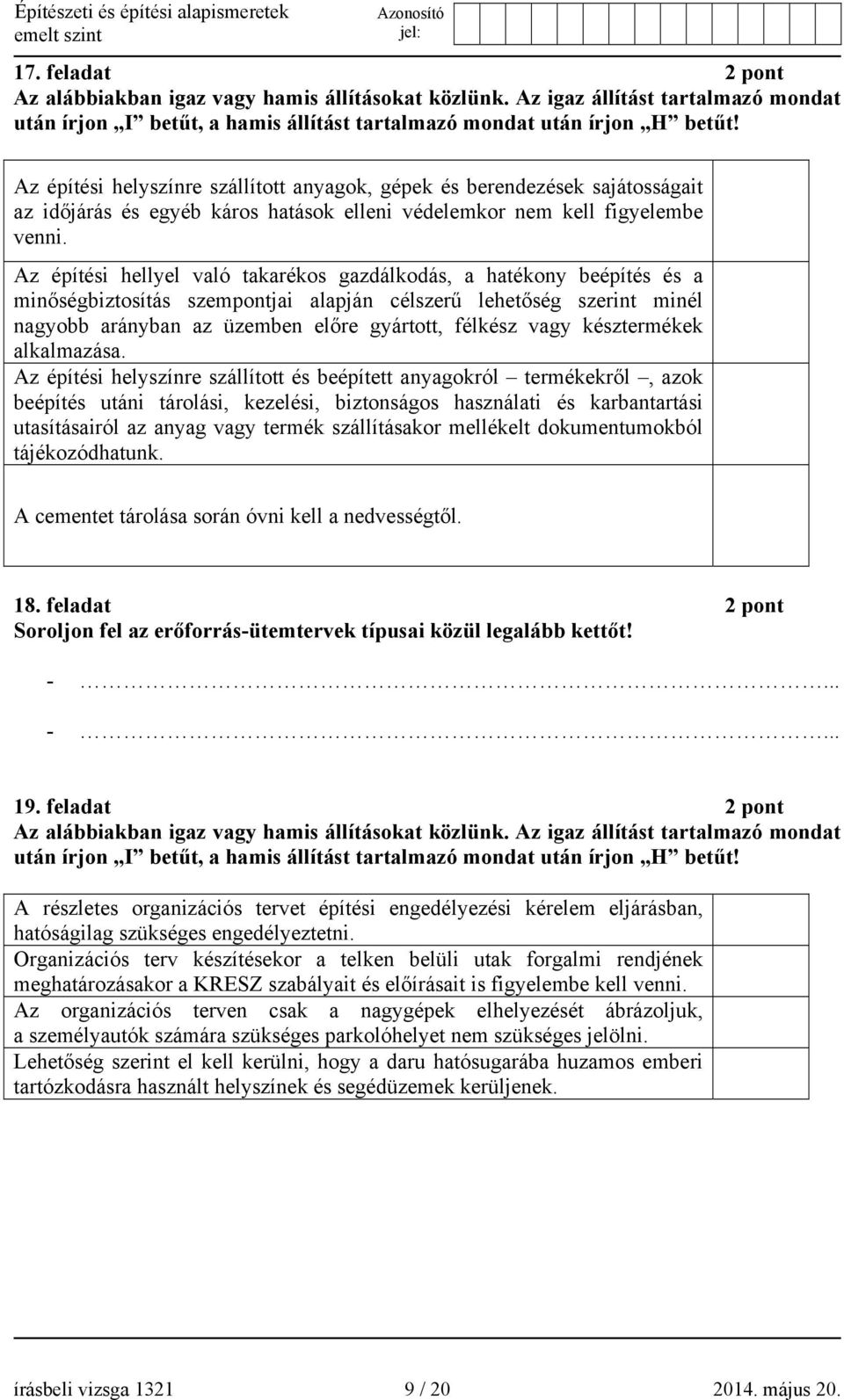

9 17. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az építési helyszínre szállított anyagok, gépek és berendezések sajátosságait az időjárás és egyéb káros hatások elleni védelemkor nem kell figyelembe venni. Az építési hellyel való takarékos gazdálkodás, a hatékony beépítés és a minőségbiztosítás szempontjai alapján célszerű lehetőség szerint minél nagyobb arányban az üzemben előre gyártott, félkész vagy késztermékek alkalmazása. Az építési helyszínre szállított és beépített anyagokról termékekről, azok beépítés utáni tárolási, kezelési, biztonságos használati és karbantartási utasításairól az anyag vagy termék szállításakor mellékelt dokumentumokból tájékozódhatunk. A cementet tárolása során óvni kell a nedvességtől. 18. feladat 2 pont Soroljon fel az erőforrás-ütemtervek típusai közül legalább kettőt! feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A részletes organizációs tervet építési engedélyezési kérelem eljárásban, hatóságilag szükséges engedélyeztetni. Organizációs terv készítésekor a telken belüli utak forgalmi rendjének meghatározásakor a KRESZ szabályait és előírásait is figyelembe kell venni. Az organizációs terven csak a nagygépek elhelyezését ábrázoljuk, a személyautók számára szükséges parkolóhelyet nem szükséges jelölni. Lehetőség szerint el kell kerülni, hogy a daru hatósugarába huzamos emberi tartózkodásra használt helyszínek és segédüzemek kerüljenek. írásbeli vizsga / május 20.

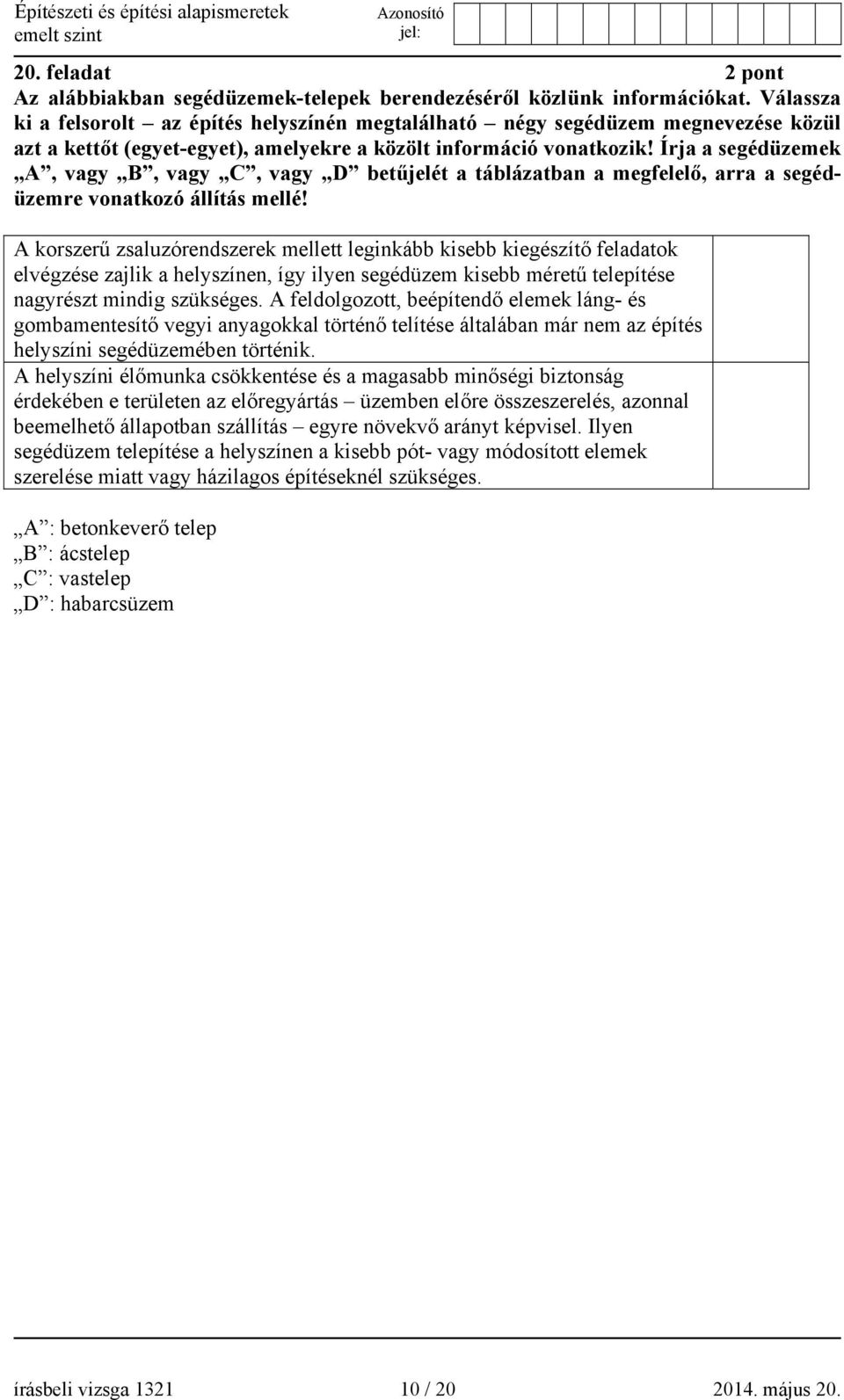

10 20. feladat 2 pont Az alábbiakban segédüzemek-telepek berendezéséről közlünk információkat. Válassza ki a felsorolt az építés helyszínén megtalálható négy segédüzem megnevezése közül azt a kettőt (egyet-egyet), amelyekre a közölt információ vonatkozik! Írja a segédüzemek A, vagy B, vagy C, vagy D betűjelét a táblázatban a megfelelő, arra a segédüzemre vonatkozó állítás mellé! A korszerű zsaluzórendszerek mellett leginkább kisebb kiegészítő feladatok elvégzése zajlik a helyszínen, így ilyen segédüzem kisebb méretű telepítése nagyrészt mindig szükséges. A feldolgozott, beépítendő elemek láng- és gombamentesítő vegyi anyagokkal történő telítése általában már nem az építés helyszíni segédüzemében történik. A helyszíni élőmunka csökkentése és a magasabb minőségi biztonság érdekében e területen az előregyártás üzemben előre összeszerelés, azonnal beemelhető állapotban szállítás egyre növekvő arányt képvisel. Ilyen segédüzem telepítése a helyszínen a kisebb pót- vagy módosított elemek szerelése miatt vagy házilagos építéseknél szükséges. A : betonkeverő telep B : ácstelep C : vastelep D : habarcsüzem írásbeli vizsga / május 20.

11 Összetett feladatok 1. feladat 10 pont A táblázat egy falszerkezet rétegfelépítését és a hozzá tartozó adatokat tartalmazza. a.) b.) c.) Számítsa ki a táblázatban megadott többrétegű falszerkezet hőátbocsátási tényezőjét! Ellenőrizze, le hogy a falszerkezet hőátbocsátási tényezője megfelel-e az U= 0,4 W/(m 2 K) hőtechnikai követelményértéknek! Számolja ki a falszerkezet belső felületén, a szerkezeti réteghatárokon és a falszerkezet külső felületén mért hőmérsékletértékeket, ha a belső hőmérséklet T i = +22 C, a külső hőmérséklet T e = 15 C! Rajzolja meg a hőfokesési görbét! A számítást legalább három tizedesjegy pontossággal végezze! Adatok: Rétegvastagság (cm) Hővezetési tényező W mk Hőátadási ellenállás m 2 K W - Belső R si = 0,13 1. Belső vakolat 1,5 0,93-2. Kisméretű téglafal 38 0,78-3. Kőzetgyapot hőszigetelés 15 0,05-4. Külső vakolat 1 0, Külső R se = 0,04 a.) Rétegek hővezetési ellenállásai: R 1 =. R 2 =. R 3 =. R 4 =. A teljes hőátadási ellenállás /R T / (képlet + behelyettesítés): R T =. A hőátbocsátási tényező /U/ (képlet + behelyettesítés): U =... Az U értékének összehasonlítása a hőtechnikai követelményértékkel: U=.. U= 0,4 W/(m 2 K) írásbeli vizsga / május 20.

12 b.) A hőáram /q/ számítása (képlet + behelyettesítés): q =. A falszerkezet belső felületén, a szerkezeti réteghatárokon és a falszerkezet külső felületén mért hőmérsékletértékek (képlet + behelyettesítés): A falszerkezet belső felületén: T i-1 = A belső vakolat és kisméretű téglafal határán: T 1-2 =. A kisméretű téglafal és hőszigetelés határán: T 2-3 =. A hőszigetelés és külső vakolat határán: T 3-4 =. A falszerkezet külső felületén: T 4-e =. c.) Hőfokesési görbe: külső vakolat írásbeli vizsga / május 20.

13 2. feladat 10 pont Adott két vetületével az ABCD háromszög alapú gúla és a PQR általános helyzetű sík. Szerkessze meg a gúla és a sík síkmetszését! Húzza ki az ábrát mindkét képen láthatóság szerint! A láthatóság megállapításánál a testet és a síkot is ki kell húznia! írásbeli vizsga / május 20.

14 3. feladat 10 pont Számítsa ki az alábbi kéttámaszú konzolos tartó támaszerőit! Szabadon választott lépték alapján rajzolja meg a jellemző értékek feltüntetésével a normálerő (N), a nyíróerő (V) és a nyomatéki (M) ábrát! írásbeli vizsga / május 20.

15 4. feladat 10 pont Adott az alábbi két irányban konzolos kéttámaszú tartó. Határozza meg, hogy a konzol mérete mekkora lehet (x =?) a támaszköz méretéhez ( a ) viszonyítva, ha teljesülnie kell az alábbi feltételnek: A keletkező legnagyobb pozitív nyomaték értéke kétszerese a keletkező legnagyobb negatív nyomaték abszolút értékének. A feladatot paraméteresen kell megoldania. A tartó végig egyenletesen megoszló terheléssel terhelt. Rajzolja meg az alakhelyes nyíróerő és nyomatéki ábrákat is (az értékek feltüntetése nem szükséges)! írásbeli vizsga / május 20.

16 5. feladat 10 pont Szerkessze meg M=1:10 méretarányban a pincefal szerkezeti csomópontját részben alápincézett épületnél talajnedvesség elleni szigetelés esetén! Pincefal: Felmenő belső teherhordó falszerkezet: Pincefödém: Talajon fekvő padló: Talajnedvesség elleni szigetelés: A függőleges falszigetelés védelme: Porotherm 38 pincetégla Porotherm 30 N+F Profi Porotherm födémszerkezet gerendával párhuzamos metszetben ábrázolja, a födém pince felőli oldala hőszigeteléssel ellátva (min. 8 cm), a födémre úsztatott rétegrendű hidegpadló kerül, a koszorút kiegészítő hőszigeteléssel lássa el, a padló felső síkjának szintmagassága +0,60 m. úsztatott rétegrendű hideg padlószerkezet, min. 8 cm hőszigeteléssel, a padló felső síkjának szintmagassága +0,60 m. 2 rtg. modifikált bitumenes lemezszigetelés. extrudált polisztirol hőszigetelés (min. 5 cm vastag). Információ: - A részletrajzot lássa el feliratozással, anyagjelöléssel és a fontosabb méretek, kóták és szintkóták megadásával! - Adja meg a pincefödém, a talajon fekvő padló és a pincefal rétegrendjeit! - A szerkesztést, feliratozást, anyagjelölést, méretek, kóták megadását ceruzával készítse! - A részletrajzban alkalmazott szerkezeti kapcsolatokat, rétegrendeket és a hiányzó anyagokat a tanultak szerint ábrázolja! - A részletrajzot egy tetszőleges hidegpadló rétegrenddel kell megoldania. (Ne az ábrában dolgozzon!) írásbeli vizsga / május 20.

17 5. feladat kidolgozása: írásbeli vizsga / május 20.

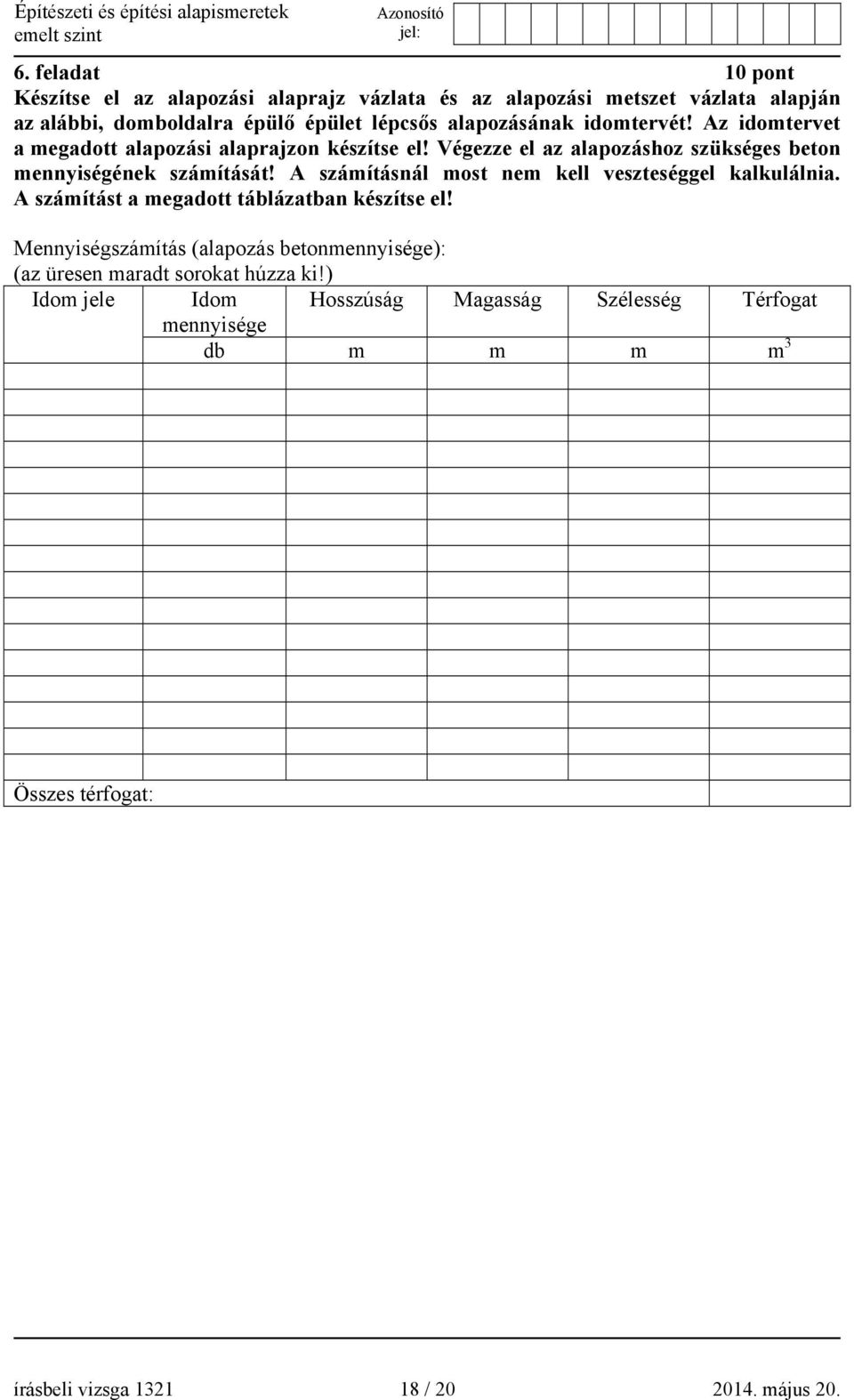

18 6. feladat 10 pont Készítse el az alapozási alaprajz vázlata és az alapozási metszet vázlata alapján az alábbi, domboldalra épülő épület lépcsős alapozásának idomtervét! Az idomtervet a megadott alapozási alaprajzon készítse el! Végezze el az alapozáshoz szükséges beton mennyiségének számítását! A számításnál most nem kell veszteséggel kalkulálnia. A számítást a megadott táblázatban készítse el! Mennyiségszámítás (alapozás betonmennyisége): (az üresen maradt sorokat húzza ki!) Idom jele Idom Hosszúság Magasság Szélesség Térfogat mennyisége db m m m m 3 Összes térfogat: írásbeli vizsga / május 20.

19 (Az ábra műszakilag nem kidolgozott, csak a feladat elkészítésére szolgál. Beszerkesztés miatt az ábra méretaránya torzulhat.) írásbeli vizsga / május 20.
