1 Építészeti és építési alapismeretek emelt szint 1021 ÉRETTSÉGI VIZSGA május 13. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ NEMZETI ERŐFORRÁS MINISZTÉRIUM

2 Fontos tudnivalók A számítási feladatoknál az összefüggéseket, a számítási műveleteket és a mértékegységeket is fel kell tüntetni. A számítások helyes logikai menetére pont nem jár, csak a szakmailag pontos végeredmény értékelhető. A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga / május 13.

3 Egyszerű, rövid feladatok 1. feladat 2 pont Aláhúzással jelölje a helyes állítást! A penetráció: a) a bitumen meleggel szembeni viselkedésére vonatkozó anyagtulajdonság. b) a bitumen konzisztenciájának jellemzésére szolgál. 2. feladat 2 pont Írja le, hogy mit kell vizsgálni az adalékanyag agyag-iszap tartalom megállapításánál! Az agyag-iszap tartalom megállapításánál azt kell vizsgálni, hogy az adalékanyag homokrésze mennyi agyagot, ill. iszapot tartalmaz. Csak pontosan megfogalmazott válasz értékelendő, részpont nem adható. 3. feladat 2 pont Válassza ki a megadottak közül az egyes tulajdonságok méréséhez használatos eszközöket! Eszközök megnevezése l) cement kötésidő vizsgálata a) Vicat-készülék 2) beton roncsolásmentes szilárdságvizsgálata d) Schmidt -kalapács 3) porózusos építőanyagok tömör térfogatának b) piknométer mérése 4) frissbeton konzisztenciavizsgálata c) roskadásmérő kúp Eszközök: a) Vicat-készülék c) roskadásmérő kúp b) piknométer d) Schmidt -kalapács Értékelés: 1 helyes válasz esetén pont nem adható. 2 és 3 helyes válasz esetén adható. 4 helyes válasz esetén 2 pont adható. 4. feladat 2 pont Állapítsa meg, hogy a megadott két kőzet hova sorolható keletkezésük szerint! Válassza ki a helyes megoldást és írja a kipontozott sorba! kőzet keletkezése szerint a) bazalt kiömlési vulkánikus kőzet b) mészkő oldatból lerakódott kőzet írásbeli vizsga / május 13.

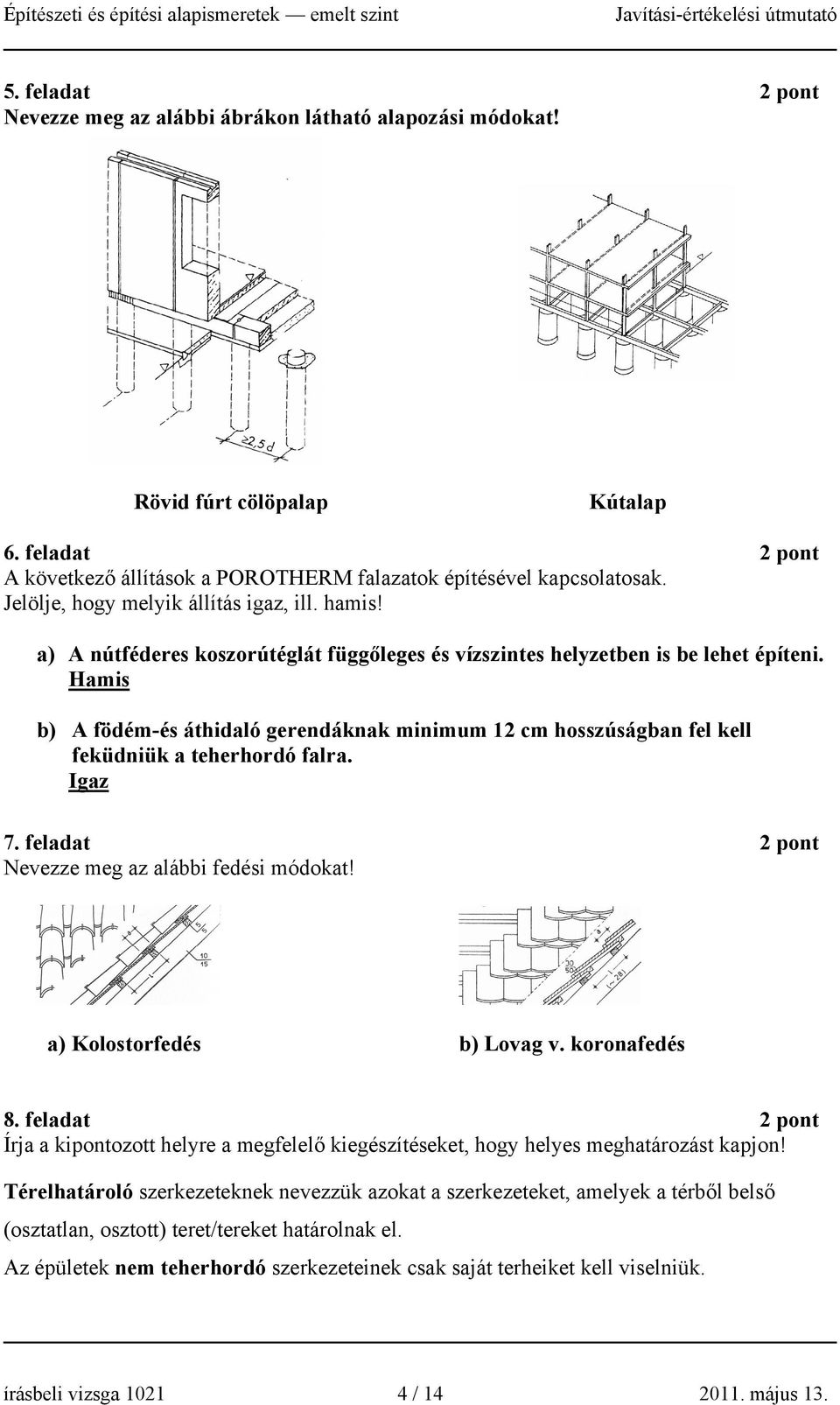

4 5. feladat 2 pont Nevezze meg az alábbi ábrákon látható alapozási módokat! Rövid fúrt cölöpalap Kútalap 6. feladat 2 pont A következő állítások a POROTHERM falazatok építésével kapcsolatosak. Jelölje, hogy melyik állítás igaz, ill. hamis! a) A nútféderes koszorútéglát függőleges és vízszintes helyzetben is be lehet építeni. Hamis b) A födém-és áthidaló gerendáknak minimum 12 cm hosszúságban fel kell feküdniük a teherhordó falra. Igaz 7. feladat 2 pont Nevezze meg az alábbi fedési módokat! a) Kolostorfedés b) Lovag v. koronafedés 8. feladat 2 pont Írja a kipontozott helyre a megfelelő kiegészítéseket, hogy helyes meghatározást kapjon! Térelhatároló szerkezeteknek nevezzük azokat a szerkezeteket, amelyek a térből belső (osztatlan, osztott) teret/tereket határolnak el. Az épületek nem teherhordó szerkezeteinek csak saját terheiket kell viselniük. írásbeli vizsga / május 13.

5 9. feladat 2 pont Aláhúzással jelölje a felsorolt állítások közül a fősíkokra vonatkozó igaz állítást! a) A fősíkok nem párhuzamosak a képsíkokkal. b) Az első fősíkok (speciális második vetítősíkok) második képe az x tengellyel párhuzamos egyenes. c) A fősíkok nem minden egyenese főegyenes. 10. feladat 2 pont Írja le, mit nevezünk érintkező köröknek! Ha két kör metszéspontja egybeesik, az ilyen köröket érintkező köröknek nevezzük. 11. feladat 2 pont Az A és B első fedőpontok, valamint a C és D második fedőpontok segítségével húzza ki az a és b kitérő egyenesek vetületét a láthatóság szerint! Értékelés: Láthatóság helyes kihúzása az első vetületi képen. Láthatóság helyes kihúzása a második vetületi képen. 12. feladat 2 pont Állapítsa meg, hogy milyen ábrázolási módra jellemzőek a következő mondatok! Ezt az ábrázolási módot más néven tengelyméretes ábrázolásnak nevezzük. Az elnevezés onnan ered, hogy az ábrázolandó tárgyat egy alkalmasan hozzácsatolt térbeli derékszögű koordináta-rendszerrel együtt vetítjük. A műszaki gyakorlatban előforduló alakzatok általában három főirányban terjednek ki, amelyek páronként egymásra merőlegesek. A koordinátatengelyeket célszerű ezekkel a főirányokkal párhuzamosan választani. Ábrázolási mód: axonometrikus ábrázolás írásbeli vizsga / május 13.

6 13. feladat 2 pont Az alábbi táblázat megfelelő helyére írja be a helyes válasz betűjelét! Egy válasz több helyre is beírható, viszont egy helyre csak egy válasz írható be. A B C törés van ugrás van nincs változás Belső erő ábra Koncentrált erő alatt Nyomaték alatt T ábra B C M ábra A B Csak akkor adható pont, ha mindkét ábrára vonatkozóan a megfelelő betűjel lett beírva. 14. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A mindkét végén befogott tartó statikailag határozatlan tartó. Egy erő és egy nyomaték eredője lehet akár erő, akár nyomaték. I H 15. feladat 2 pont A kéttámaszú gerendát F erő terheli. A statika IV. alaptétele értelmében rajzolja fel a szerkezetre ható erőket ellenerőket, és írja le pontosan a IV. alaptételt is! Staika IV. alaptétele: Hatás (akció)-ellenhatás (reakció) törvénye. Minden hatás (akció) ellenhatást (reakciót) hoz létre, és e párosával jelentkező két erő közös hatásvonalon működik, ellentétes irányú és azonos nagyságú. Értékelés: Erők-ellenerők berajzolása: IV. alaptétel pontos megfogalmazása: írásbeli vizsga / május 13.

7 16. feladat 2 pont Az alábbiakban a Gerber tartóra vonatkozó igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A befüggesztett tartórész a kiváltó tartórész terhének egy részét viseli. A Gerber-tartó statikailag határozatlan tartó, mivel 3 alátámasztása van. A Gerber-tartók belső csuklóiban erő keletkezhet, de nyomaték nem. A Gerber-tartók a belső csuklóknál felbonthatók egyszerű kéttámaszú, vagy túlnyúló kéttámaszú tartókra. H H I I Két helyes megállapításra adható. Négy helyes megállapításra adható 2 pont. (Fél pont nem adható.) 17. feladat 2 pont Az alább felsorolt állításokról döntse el, hogy melyik igaz, illetve melyik hamis! Az igaz állítást tartalmazó állítás után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A narancssárga nem alapszín. A zöld alapszín. I H 18. feladat 2 pont Egészítse ki az alábbi mondatot úgy, hogy a telt színekre vonatkozóan igaz állítást kapjunk! A színkör tiszta színei, melyekhez sem fehér, sem fekete szín nincs hozzákeverve. 19. feladat 2 pont Írja le, mit nevezünk kiegészítő (komplementer) színeknek! A színkörben az egymással szemben elhelyezkedő színeket kiegészítő (komplementer) színeknek nevezzük. 20. feladat 2 pont Aláhúzással jelölje a helyes állításokat, amelyek a színkontrasztokkal kapcsolatosak! a) A hét színkontraszt közül a legegyszerűbb a magában való színkontraszt, mert a színek tisztán vesznek benne részt, így legerőteljesebben magában való kontraszt a vörös-sárga-kék színek használatával érhető el. b) A színek hatását a fehér növeli, a fekete gyengíti. c) A színes fény-árnyék kontraszt esetén a legvilágosabb szín a narancs, a legsötétebb pedig a kék. d) A tiszta színek világossági és sötétségi értékei a megvilágítás intenzitásától függően változnak. írásbeli vizsga / május 13.

8 Összetett feladatok 1. feladat 10 pont Egy téglablokk légszáraz tömege: m n = g 105 ºC fokon tömegállandóságig szárítjuk, ezután a tömege: m sz = g lesz. Következő lépésben 22 ºC fokos vízbe helyezzük a falazóelemet és hagyjuk telítődni. Tömegállandóság után mért tömege: m w = g lesz. Számítsa ki a falazó elem víztartalmát (w (%) =?)! Számítsa ki a falazó elem vízfelvételét (w f (%) =?)! A számításokhoz írja le a szükséges képleteket is! a) A falazóelemben lévő víz mennyisége: m n m sz = = 740 g 2 pont w (%) ( m m n sz = * 100% m sz ) 740g w(%) = * 100 = 3,87% 2 pont 19120g b) A felvett víz mennyisége: m w m sz = = g 2 pont w f (%) ( m m w sz = * 100% m sz ) 2330g w f (%) = * 100 = 12,19% 2 pont 19120g írásbeli vizsga / május 13.

9 2. feladat 10 pont Határozza meg az alábbi síkbeli erőrendszer eredőjének jellemzőit (R y, R x, R, ά R, X R )! Az X R távolságot a megadott o ponttól határozza meg! F 1y = 19 * sin70 o = 17,85 kn ( ) F 1x = 19 * cos70 o = 6,5 kn ( ) R y = 17, = + 41,85 kn ( ) R x = 12 6,5 = 18, 5 kn ( ) R = , ,5 = 45,76 kn 2 pont tg ά = 41,85 = 2,262 ά = 66,15º (vízszintessel bezárt szög) 18,5 M 0 = 17,85 * 3,1 6,5 * 5,8 12 * 2, * 4,8 + 5 = 103,035 kn*m 41,85 * X R = 103,035 X R = 2,46 m (Az o ponttól jobbra) 2 pont írásbeli vizsga / május 13.

10 3. feladat 10 pont Számítsa ki az alábbi kéttámaszú, túlnyúló tartó támaszerőit! Ellenőrző számítást is végezzen! Rajzolja meg a jellemző értékek feltüntetésével az alakhelyes és méretarányos T és M ábrát! M A = * 1,2 - F B * 4,2 = 0 F B = 10,86 kn M B = F A * 4,2 28 * 3 = 0 F A = + 17,14 kn Ellenőrzés: F y = 0-17, ,86 = 0 Amennyiben a támaszerő számításánál a függőleges erőkre vonatkozó egyensúlyi egyenletet alkalmazza, úgy a nyomatéki egyensúlyi egyenlettel történik a támaszerő értékének ellenőrzése. Ez a megoldás is értékelendő a megadott részpontok alapján. M 1 = M 2 = 12 kn*m M 3 = ,14 * 1,2 = +32,57 kn*m M 4 = 0 Alakhelyes és méretarányos T ábra az értékek feltüntetésével Alakhelyes és méretarányos M ábra az értékek feltüntetésével 2 pont 3 pont írásbeli vizsga / május 13.

11 4. feladat 10 pont A vetületeivel megadott tárgyról készítsen szabadkézzel arányos rekonstrukciós rajzot, majd a jelölt fényirány mellett szerkessze meg a vetett árnyékot. Tónusozással érzékeltesse az önárnyékot is! A beszerkesztés miatt az ábra aránya torzulhat. értékelés: Rekonstrukció 3 pont Vetett árnyék 3 pont Önárnyék 2 pont Tónusozás 2 pont írásbeli vizsga / május 13.

12 5. feladat 10 pont Szerkessze meg a vázolt ereszkialakítást, a födém-koszorú és fal csatlakozását M 1:10-es méretarányban! A födémet a gerendával párhuzamos metszetben kell ábrázolni. Írja fel a födém és a ferde térelhatároló szerkezetek rétegrendjét is! A szerkesztést, az anyagjelölést, a méretek megadását és a feliratozást ceruzával kell készíteni. Lakótér Födém: POROTHERM POROTHERM 38 N+F Héjazat: cserép Forrás: Szerényi István: Épületszerkezetek szakrajza 105. oldal ábra Az ábra méretaránya a beszerkesztés miatt torzulhat. Értékelés: Koszorú-födém kapcsolata: Födém ábrázolása: Hőszigetelés: Eresz kialakítása: Héjazat indítása, ábrázolása: Födém rétegrendje: Ferde térelhatárolás rétegei: Anyagjelölés, méretek megadása: 2 pont 2 pont (Minden helyes szerkezeti kialakítás értékelendő.) írásbeli vizsga / május 13.

13 6. feladat 10 pont Szerkessze meg M1:10 méretarányban egy alápincézett épület lábazati csomópontját, összevont koszorú és lábazati zóna esetén (koszorú a lábazat mögött)! A pincefal: Porotherm 38-as (pincetégla). A felmenő fal: Porotherm 38 HS. A pincefödém: Porotherm rendszerű, gerendafelfekvéssel csatlakozik a falra, a födém hideg burkolatú. Lábazatburkolat: TERCA falburkoló klinker lap 1,2 cm. Járdaburkolat: TERCA térburkoló klinker tégla 5 cm. A pincetér alacsony hőszigetelési igényű. A szigetelés: talajnedvesség elleni (tetszőleges anyagmegválasztással) A hiányzó rétegeket, anyagokat a tanultak szerint vegye fel! A csomópont kialakításánál ügyeljen a hőszigetelés követelményeire! A szerkesztést az anyagjelölést, méretek megadását és a feliratozást ceruzával készítse! (Az ábra méretaránya a beszerkesztés miatt torzulhat.) Forrás: PTH katalógusábra írásbeli vizsga / május 13.

14 Egy födémréteg megoldással kell a részletrajtot elkészíteni. Értékelés: - a födém és koszorú helyes kapcsolata: 2 pont - helyes lábazatkialakítás: - járdakialakítás lábazatcsatlakozással: - födémszerkezet helyes ábrázolása: 2 pont - helyes hőszigetelési megoldások: 3 pont - feliratozás, méretek megadása, anyagjelölés: (Minden helyes szerkezeti kialakítás értékelendő.) írásbeli vizsga / május 13.
