1 Építészeti és építési alapismeretek középszint 1511 ÉRETTSÉGI VIZSGA május 19. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

2 Fontos tudnivalók Az építészeti és építési alapismeretek vizsgatárgy érettségi feladatai a magasépítő, illetve a mély- és vízépítő szakképesítési csoport szerint kettéválnak. Az alábbi táblázatban látható, hogy a szakképesítési csoportnak megfelelően a vizsgázónak melyik feladatokat kell megoldania: Feladat típusa Feladat sorszáma Közös feladatok A vagy 16.B 17.A vagy 17.B A magasépítő szakképesítési csoport feladatai A mély- és vízépítő szakképesítési csoport feladatai 18.A vagy 18.B 19.A 20.A 21.A vagy 21.B 19.B 20.B 21.C vagy 21.D A táblázatban fehér háttérrel rendelkező közös feladatokat az összes vizsgázónak meg kell oldania. A szürke háttérrel rendelkező feladatok közül csak az egyik szakképesítési csoport feladatai értékelhetőek. A feladatok között találhatóak további választható feladatok is, amelyek közül csak az egyik feladat értékelhető. írásbeli vizsga / május 19.

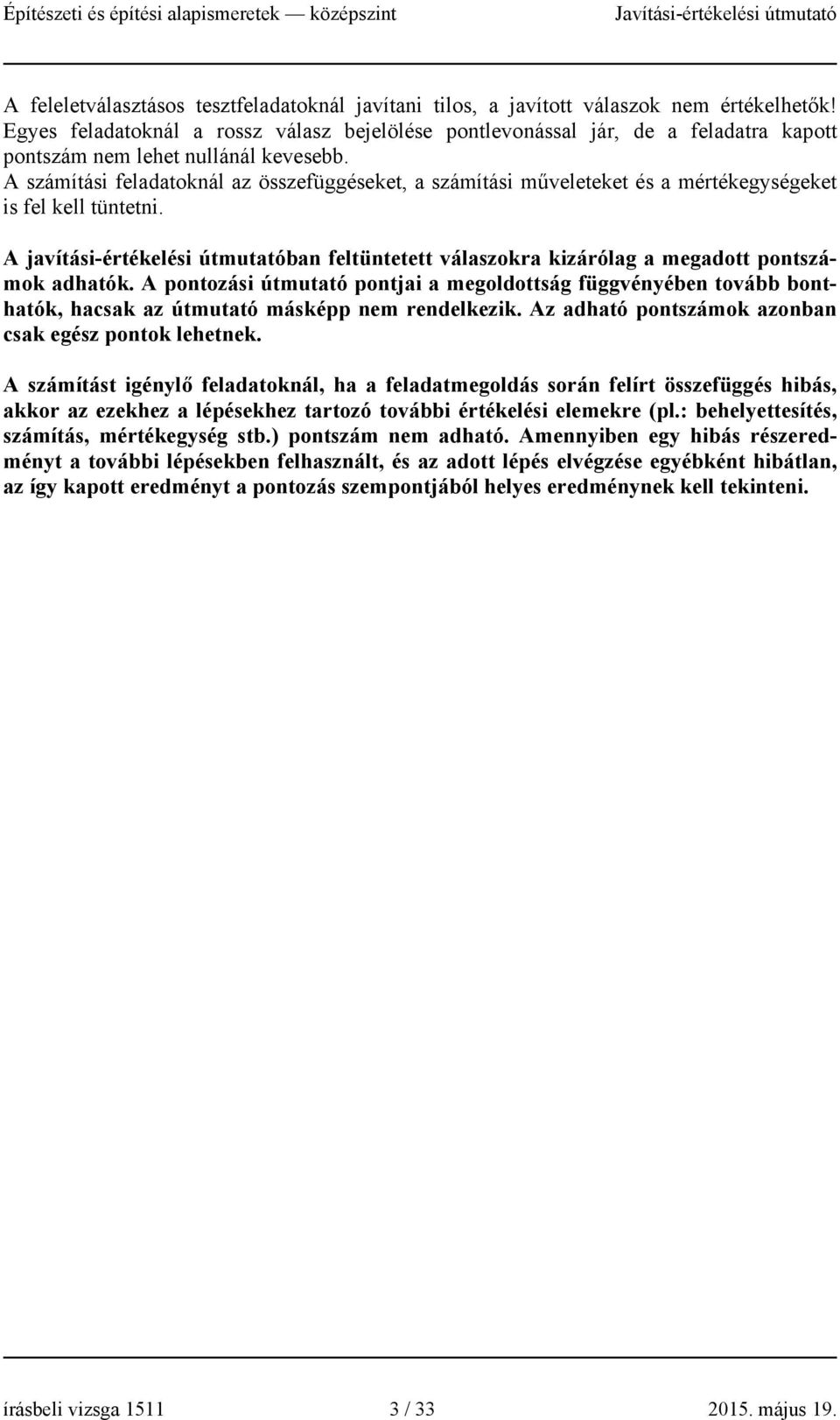

3 A feleletválasztásos tesztfeladatoknál javítani tilos, a javított válaszok nem értékelhetők! Egyes feladatoknál a rossz válasz bejelölése pontlevonással jár, de a feladatra kapott pontszám nem lehet nullánál kevesebb. A számítási feladatoknál az összefüggéseket, a számítási műveleteket és a mértékegységeket is fel kell tüntetni. A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A pontozási útmutató pontjai a megoldottság függvényében tovább bonthatók, hacsak az útmutató másképp nem rendelkezik. Az adható pontszámok azonban csak egész pontok lehetnek. A számítást igénylő feladatoknál, ha a feladatmegoldás során felírt összefüggés hibás, akkor az ezekhez a lépésekhez tartozó további értékelési elemekre (pl.: behelyettesítés, számítás, mértékegység stb.) pontszám nem adható. Amennyiben egy hibás részeredményt a további lépésekben felhasznált, és az adott lépés elvégzése egyébként hibátlan, az így kapott eredményt a pontozás szempontjából helyes eredménynek kell tekinteni. írásbeli vizsga / május 19.

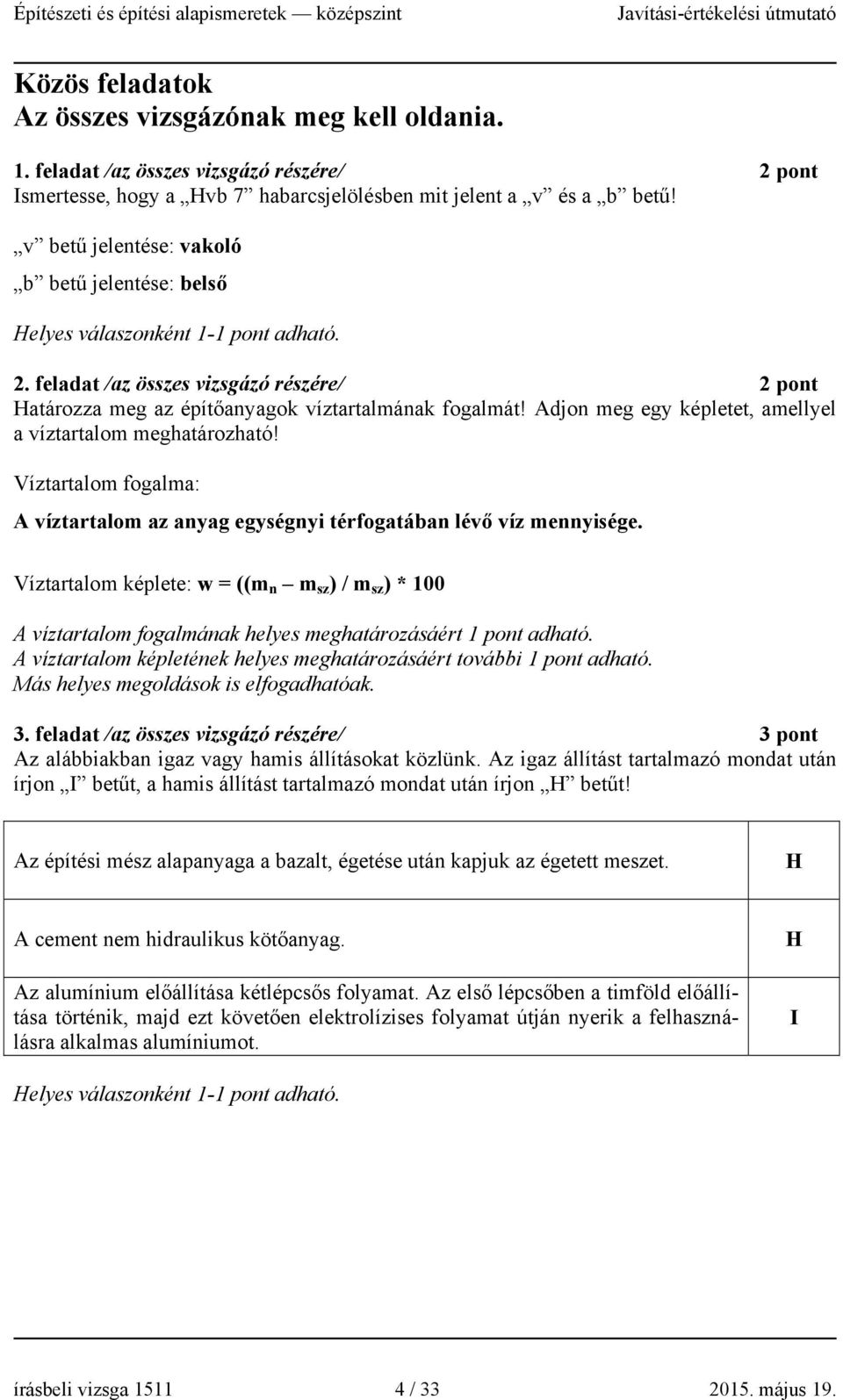

4 Közös feladatok Az összes vizsgázónak meg kell oldania. 1. feladat /az összes vizsgázó részére/ Ismertesse, hogy a Hvb 7 habarcsjelölésben mit jelent a v és a b betű! v betű jelentése: vakoló b betű jelentése: belső Helyes válaszonként 1- adható. 2. feladat /az összes vizsgázó részére/ Határozza meg az építőanyagok víztartalmának fogalmát! Adjon meg egy képletet, amellyel a víztartalom meghatározható! Víztartalom fogalma: A víztartalom az anyag egységnyi térfogatában lévő víz mennyisége. Víztartalom képlete: w = ((m n m sz ) / m sz ) * 100 A víztartalom fogalmának helyes meghatározásáért adható. A víztartalom képletének helyes meghatározásáért további adható. Más helyes megoldások is elfogadhatóak. 3. feladat /az összes vizsgázó részére/ 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az építési mész alapanyaga a bazalt, égetése után kapjuk az égetett meszet. H A cement nem hidraulikus kötőanyag. Az alumínium előállítása kétlépcsős folyamat. Az első lépcsőben a timföld előállítása történik, majd ezt követően elektrolízises folyamat útján nyerik a felhasználásra alkalmas alumíniumot. H I Helyes válaszonként 1- adható. írásbeli vizsga / május 19.

5 4. feladat /az összes vizsgázó részére/ 3 pont Sorolja fel, hogy milyen síkidomok metszhetőek ki egy egyenes körhengerből különböző helyzetű síkokkal! kör téglalap ellipszis Helyes válaszonként 1- adható. 5. feladat /az összes vizsgázó részére/ 3 pont Az ábrák alatti kipontozott helyekre írja oda a felsorolt lehetőségek közül a helyes megoldás betűjelét! a) c) e) a) első vetítősík b) második vetítősík c) első fősík d) második fősík e) profilsík Helyes válaszonként 1- adható. A középső ábránál a b) válaszlehetőség is elfogadható. 6. feladat /az összes vizsgázó részére/ 3 pont Sorolja fel, hogy milyen belsőerő ábrákat ismer! normálerő ábra nyíróerő ábra nyomatékábra Helyes válaszonként 1- adható. írásbeli vizsga / május 19.

6 7. feladat /az összes vizsgázó részére/ Egészítse ki az alábbi mondatokat! A statika III. alaptétele: Merev testre ható erőrendszer hatása nem változik, ha hozzá egyensúlyban lévő erőket adunk vagy belőle elveszünk. Az alaptétel segítségével bizonyítható, hogy az erő a hatásvonala mentén bárhova eltolható. Helyes válaszonként 1- adható. 8. feladat /az összes vizsgázó részére/ 3 pont Számítsa ki az alábbi kéttámaszú tartó támaszerőinek nagyságát! Meghatározandó értékek: F Ax, F Ay, F B F Ax = 10 kn F Ay = 4 * 5 / 2 = 10 kn F B = 4 * 5 / 2 = 10 kn Helyes válaszonként 1- adható. 9. feladat /az összes vizsgázó részére/ 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A felvonulási feladatok elvégzésének célja az építési helyszín kivitelezésre előkészítése, alkalmassá tétele. Mennyiségszámításnál a falazatok mennyiségét a vakolattal együtt számított méretek alapján határozzuk meg, az 1 m 2 -nél nagyobb nyílások felületét le kell vonni. A költségvetési kiírásban az adott tételnél nem kell meghatározni a gyártótól függetlenül az alkalmazott anyagok műszaki paramétereit. I H H Helyes válaszonként 1- adható. írásbeli vizsga / május 19.

7 10. feladat /az összes vizsgázó részére/ A felsoroltak közül húzza alá az anyagok raktározásánál használatos dokumentumokat! fuvarlevél anyagkivételezési bizonylat mennyiségi nyilvántartás költségvetés anyagrendelés árajánlat Helyes megoldásonként 1- adható. Ha rossz választ is aláhúzott, akkor rossz válaszonként 1-ot le kell vonni. A feladatra kapott összpontszám 0-nál kevesebb nem lehet. 11. feladat /az összes vizsgázó részére/ 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A nagy tömegű terheket hajlított gerinccel, egyenes térdekkel, lassú, egyenletes felemelkedéssel kell emelni. A terheket biztonságosan kell megfogni úgy, hogy ne tudjon kicsúszni a tenyerünkből. Ehhez minél nagyobb felületen kell a terheket megfogni. A munkáltató nem köteles tájékoztatni a munkavállalót a védőeszköz használatáról. Az égéshez szükséges oxigén elvonása lassítja, megállítja az égést. A munkavállaló a védőeszköz használatáról nem mondhat le. Az E tűzveszélyességi osztály jelentése: nem tűzveszélyes. H I H I I I Bármelyik két vagy három helyes válaszra, négy vagy öt helyes válaszra, hat helyes válaszra 3 pont adható. 12. feladat /az összes vizsgázó részére/ Egészítse ki az alábbi mondatot! A munkafolyamatot, a technológiát, a munkaeszközt és az anyagot úgy kell megválasztani, hogy se a munkavállalók se a munkavégzés hatókörében tartózkodók egészségét és biztonságát ne veszélyeztesse. Helyes válaszonként 1- adható. A biztonságát szó helyett a testi épségét szavak is elfogadhatóak. írásbeli vizsga / május 19.

8 13. feladat /az összes vizsgázó részére/ 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A pontszerű terheket jelentő pillérek és oszlopok alatt alkalmazott alapozási szerkezetek a sávalapok. Vízhatlan a szigetelés, ha adott nyomás alatt vizet és nedvességet egyáltalán nem ereszt át. Az aljzat megfelelő előkészítése és kellősítése nélkül nem helyezhető el a szigetelés. H I I Helyes válaszonként 1- adható. írásbeli vizsga / május 19.

9 14. feladat /az összes vizsgázó részére/ 10 pont Alábbiakban egy padlásfödém hőtechnikai méretezését kell elvégeznie. Oldja meg az alábbi feladatrészeket! a) Számítsa ki az egyes rétegek és a külső-belső felületek hővezetési ellenállásait! b) Határozza meg a padlásfödém összes hőátadási ellenállását! c) Számítsa ki a hőátbocsátási tényezőt! d) Ellenőrizze, hogy megfelel-e az U = 0,3 W/(m 2 K) hőtechnikai követelményértéknek! A számítást legalább három tizedesjegy pontossággal végezze! Adatok: Ssz. Réteg megnevezése Rétegvastagság Hővezetési tényező [m] [W/(mK)] 1. Vakolat 0,015 0,93 2. Kerámiaelemes födém felbetonnal 0,24 0,66 3. Hőszigetelés 0,15 0, Aljzatbeton 0,06 1,55 A belső hőátadási tényező értéke α i = 10,0 W/(m 2 K) A külső hőátadási tényező értéke α a = 12,0 W/(m 2 K) a) Az egyes rétegek és a külső-belső felületek hővezetési ellenállásai: R i = 1 / α i = 1 / 10 = 0,1 m 2 K/W R 1 = d 1 / λ 1 = 0,015 / 0,93 = 0,016 m 2 K/W R 2 = d 2 / λ 2 = 0,24 / 0,66 = 0,364 m 2 K/W R 3 = d 3 / λ 3 = 0,15 / 0,042 = 3,571 m 2 K/W R 4 = d 4 / λ 4 = 0,06 / 1,55 = 0,039 m 2 K/W R a = 1 / α a = 1 / 12 = 0,083 m 2 K/W b) A teljes hőátadási ellenállás /R T /: R T = R i + R 1 + R 2 + R 3 + R 4 + R a = 0,1 + 0, , , , ,083 = 4,173 m 2 K/W c) Hőátbocsátási tényező /U/: U = 1 / R T = 1 / 4,173 = 0,24 W/(m 2 K) d) A hőátbocsátási tényező összehasonlítása a hőtechnikai követelményértékkel: U= 0,24 W/(m 2 K) < U= 0,3 W/(m 2 K) A szerkezet hőátbocsátási tényezője megfelel. Megjegyzés: Más módon kiszámított helyes eredmények is értékelendők, a megadott pontszámok összevonhatóak. A kerekítések miatt az eredményeknél maximum 0,05-os eltérés elfogadható. írásbeli vizsga / május 19.

10 15. feladat /az összes vizsgázó részére/ 10 pont Adott egy L alaprajzú épület fedélidomának felülnézete. A jelölt helyeken szabadkézzel rajzolja meg az adott nézési irányokból látható nézeti képeket! A tetősíkok hajlásszöge 45 fokos. - Rajzolja meg fedélidom elölnézetét! - Rajzolja meg fedélidom oldalnézetét! - Rajzolja meg a fedélidom axonometrikus tömegvázlatát! Használja a megadott tengelykereszteket! A koordinátatengelyeken látható kis vonalak 1 egységet jelölnek. A látható éleket húzza ki folytonos, a nem látható éleket szaggatott vonallal! írásbeli vizsga / május 19.

11 Értékelés: Az elölnézet megrajzolása Az oldalnézet megrajzolása A tömegvázlat megrajzolása Kihúzás, láthatóság 3 pont 3 pont 3 pont írásbeli vizsga / május 19.

12 Figyelem! A 16.A és a 16.B feladatok közül csak az egyik feladat értékelhető. 16.A feladat /választható feladat az összes vizsgázó részére/ 10 pont Számítsa ki az alábbi szétszórt síkbeli erőrendszer eredőjének jellemzőit! Meghatározandó értékek: R x, R y, R, α, x R Az eredő erőt rajzolja vissza az eredeti ábrába! F 2x = 15 * cos60 = 7,5 kn F 2y = 15 * sin60 = 12,99 kn F 2 erő helyes felbontása: R x = ΣF ix = 7,5 10 = 17,5 kn R y = ΣF iy = ,99 = 42,99 kn R = 2 2 R x + R y = ,5 + 42,99 = 46,42 kn tg α = R y / R x = 42,99 / 17,5 α = 67,85 ΣMo = 30 * 2 7,5 * ,99 * 3 10 * 1 = 51,47 knm xr = ΣMo / R y = 51,47 / 42,99 = 1,2 m Ha a vizsgázó nem számította ki külön a nyomatékot, hanem egyből az x R képletbe írta be, akkor az x R kiszámítására 1+1, azaz összesen ot kell adni. Az eredő erő visszarajzolása Megjegyzés: Más módon kiszámított helyes eredmények is értékelendők. A kerekítések miatt az eredményeknél maximum 0,05-os eltérés elfogadható. írásbeli vizsga / május 19.

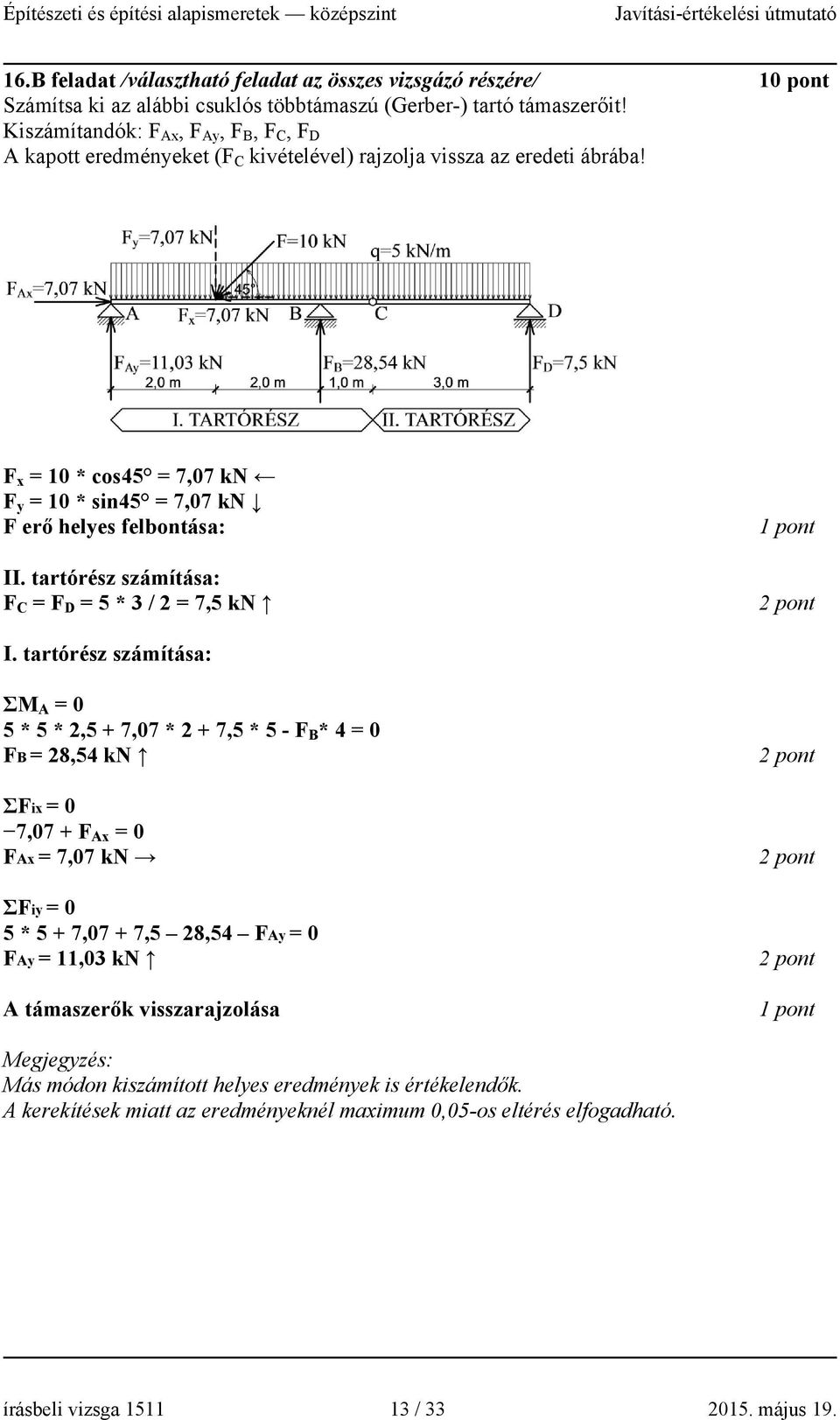

13 16.B feladat /választható feladat az összes vizsgázó részére/ 10 pont Számítsa ki az alábbi csuklós többtámaszú (Gerber-) tartó támaszerőit! Kiszámítandók: F Ax, F Ay, F B, F C, F D A kapott eredményeket (F C kivételével) rajzolja vissza az eredeti ábrába! F x = 10 * cos45 = 7,07 kn F y = 10 * sin45 = 7,07 kn F erő helyes felbontása: II. tartórész számítása: F C = F D = 5 * 3 / 2 = 7,5 kn I. tartórész számítása: ΣM A = 0 5 * 5 * 2,5 + 7,07 * 2 + 7,5 * 5 - F B * 4 = 0 FB = 28,54 kn ΣFix = 0 7,07 + F Ax = 0 FAx = 7,07 kn ΣFiy = 0 5 * 5 + 7,07 + 7,5 28,54 FAy = 0 FAy = 11,03 kn A támaszerők visszarajzolása Megjegyzés: Más módon kiszámított helyes eredmények is értékelendők. A kerekítések miatt az eredményeknél maximum 0,05-os eltérés elfogadható. írásbeli vizsga / május 19.

14 Figyelem! A 17.A és a 17.B feladatok közül csak az egyik feladat értékelhető. 17.A feladat /választható feladat az összes vizsgázó részére/ 10 pont Számítsa ki az alábbi konzolos kéttámaszú tartó támaszerőit! Szabadon választott lépték alapján rajzolja meg a jellemző értékek feltüntetésével a nyíróerő (V) és a nyomatéki (M) ábrákat! Támaszerők számítása: ΣM A = 0 12 * * 3,5 F B * 5 = 0 F B = 31,8 kn ΣFiy = ,8 FA = 0 FA = 22,2 kn Nyomatékok értékeinek felírása az egyes keresztmetszetekben: M 1 = 22,2 * 1 6 * 1 * 0,5 = 19,2 knm M 2 = 1 * (6 * 2 *1) = -12 knm A két helyes nyomatéki értékre írásbeli vizsga / május 19.

15 x = 4,2 / 6 = 0,7 m M 3 = 22,2 * 1,7 12 * 0,7 6 * 1,7 * 0,85 = 20,67 knm Alakhelyes nyíróerő ábra megrajzolása az értékek feltüntetésével Alakhelyes nyomaték ábra megrajzolása az értékek feltüntetésével Megjegyzés: Más módon kiszámított helyes eredmények is értékelendők. A kerekítések miatt az eredményeknél maximum 0,05-os eltérés elfogadható. írásbeli vizsga / május 19.

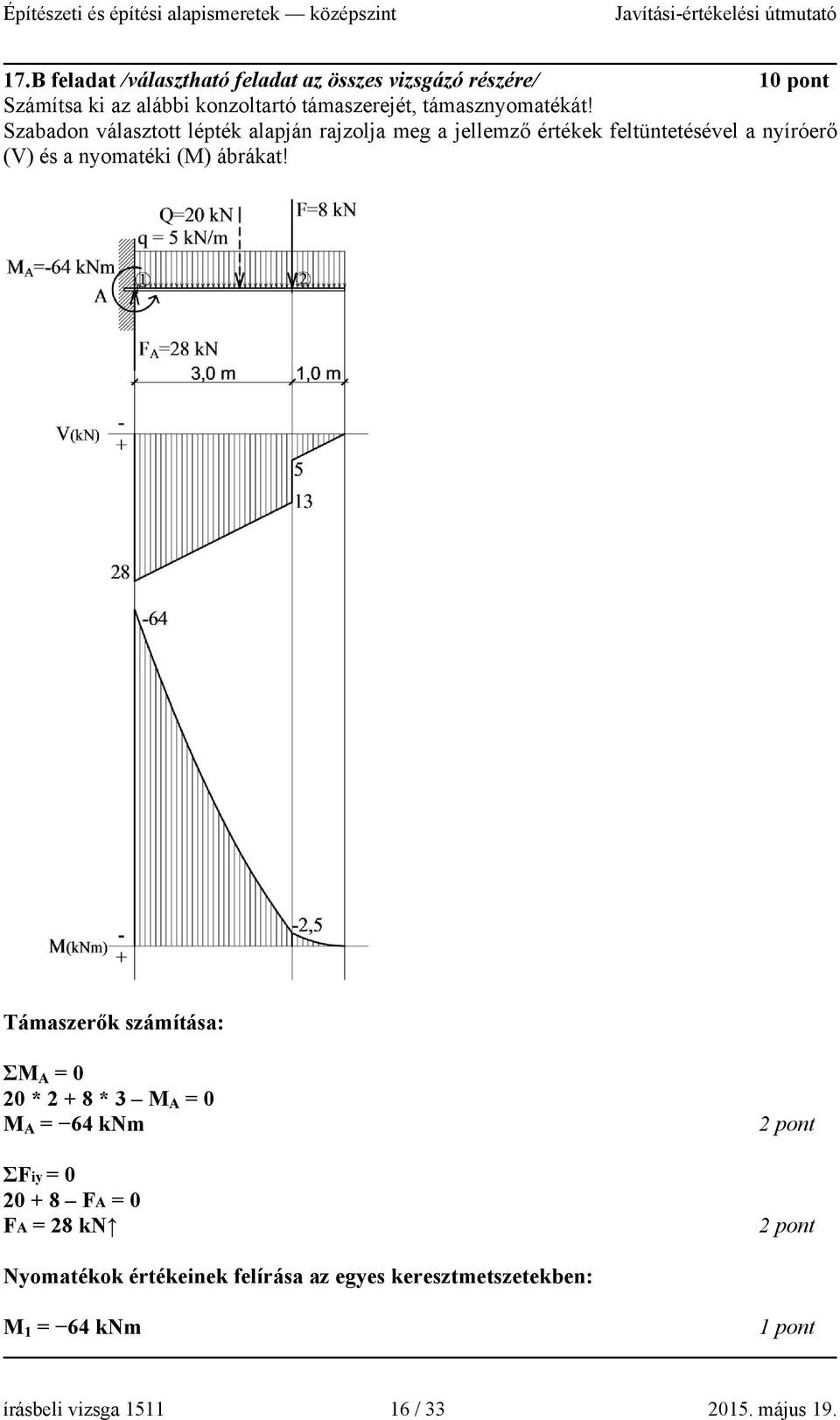

16 17.B feladat /választható feladat az összes vizsgázó részére/ 10 pont Számítsa ki az alábbi konzoltartó támaszerejét, támasznyomatékát! Szabadon választott lépték alapján rajzolja meg a jellemző értékek feltüntetésével a nyíróerő (V) és a nyomatéki (M) ábrákat! Támaszerők számítása: ΣM A = 0 20 * * 3 M A = 0 M A = 64 knm ΣFiy = FA = 0 FA = 28 kn Nyomatékok értékeinek felírása az egyes keresztmetszetekben: M 1 = 64 knm írásbeli vizsga / május 19.

17 M 2 = * 3 5 * 3 * 1,5 = 2,5 knm Alakhelyes nyíróerő ábra megrajzolása az értékek feltüntetésével Alakhelyes nyomatékábra megrajzolása az értékek feltüntetésével Megjegyzés: Más módon kiszámított helyes eredmények is értékelendők. A kerekítések miatt az eredményeknél maximum 0,05-os eltérés elfogadható. írásbeli vizsga / május 19.

18 Figyelem! A 18.A és a 18.B feladatok közül csak az egyik feladat értékelhető. 18.A feladat /választható feladat az összes vizsgázó részére/ 10 pont Ön megbízást kap az alábbi alaprajzával megadott családi ház hidegburkolási munkáinak előkészítésére. írásbeli vizsga / május 19.

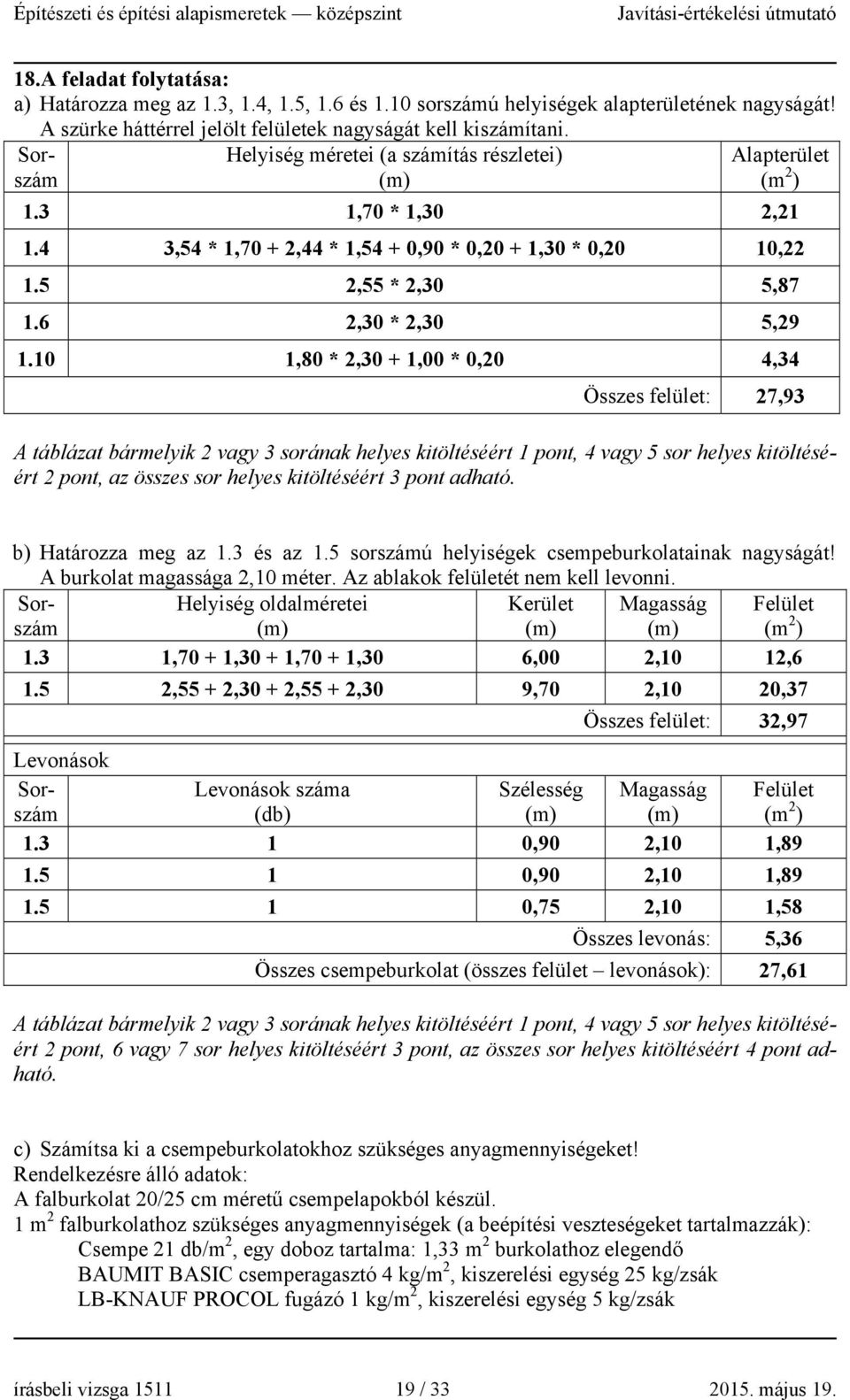

19 18.A feladat folytatása: a) Határozza meg az 1.3, 1.4, 1.5, 1.6 és 1.10 sorszámú helyiségek alapterületének nagyságát! A szürke háttérrel jelölt felületek nagyságát kell kiszámítani. Sorszám Helyiség méretei (a számítás részletei) (m) Alapterület (m 2 ) 1.3 1,70 * 1,30 2, ,54 * 1,70 + 2,44 * 1,54 + 0,90 * 0,20 + 1,30 * 0,20 10, ,55 * 2,30 5, ,30 * 2,30 5, ,80 * 2,30 + 1,00 * 0,20 4,34 Összes felület: 27,93 A táblázat bármelyik 2 vagy 3 sorának helyes kitöltéséért, 4 vagy 5 sor helyes kitöltéséért, az összes sor helyes kitöltéséért 3 pont adható. b) Határozza meg az 1.3 és az 1.5 sorszámú helyiségek csempeburkolatainak nagyságát! A burkolat magassága 2,10 méter. Az ablakok felületét nem kell levonni. Sorszám Helyiség oldalméretei (m) Kerület (m) Magasság (m) Felület (m 2 ) 1.3 1,70 + 1,30 + 1,70 + 1,30 6,00 2,10 12, ,55 + 2,30 + 2,55 + 2,30 9,70 2,10 20,37 Összes felület: 32,97 Levonások Sorszám Levonások száma (db) Szélesség (m) Magasság (m) Felület (m 2 ) ,90 2,10 1, ,90 2,10 1, ,75 2,10 1,58 Összes levonás: 5,36 Összes csempeburkolat (összes felület levonások): 27,61 A táblázat bármelyik 2 vagy 3 sorának helyes kitöltéséért, 4 vagy 5 sor helyes kitöltéséért, 6 vagy 7 sor helyes kitöltéséért 3 pont, az összes sor helyes kitöltéséért 4 pont adható. c) Számítsa ki a csempeburkolatokhoz szükséges anyagmennyiségeket! Rendelkezésre álló adatok: A falburkolat 20/25 cm méretű csempelapokból készül. 1 m 2 falburkolathoz szükséges anyagmennyiségek (a beépítési veszteségeket tartalmazzák): Csempe 21 db/m 2, egy doboz tartalma: 1,33 m 2 burkolathoz elegendő BAUMIT BASIC csemperagasztó 4 kg/m 2, kiszerelési egység 25 kg/zsák LB-KNAUF PROCOL fugázó 1 kg/m 2, kiszerelési egység 5 kg/zsák írásbeli vizsga / május 19.

20 A szükséges mennyiségek kiszerelési egységben (a számítását részletezze): - Csempe: 27,61 m 2 / 1,33 m 2 /doboz = 20,76 doboz 21 doboz szükséges - Csemperagasztó: 27,61 m 2 * 4 kg/m 2 = 110,44 kg 110,44 kg / 25 kg/zsák = 4,42 zsák 5 zsák szükséges - Fugázó: 27,61 m 2 * 1 kg/ m 2 = 27,61 kg 27,61 kg / 5 kg/zsák = 5,52 zsák 6 zsák szükséges Helyesen meghatározott értékenként 1- adható. írásbeli vizsga / május 19.

21 18.B feladat /választható feladat az összes vizsgázó részére/ 10 pont Végezze el az alábbi mennyiség- és költségszámítási feladatokat az ábrán látható nyeregtető esetén! a) Határozza meg a tető vízszintes vetületi területét! Határozza meg a tető felületének (valós, ferde felület) területét! b) A megadott táblázatokban számítsa ki a 3 különálló munkafolyamatra vonatkozó, egységre jutó anyagárak és munkadíjak összegét! Az utolsó táblázatban összesítse a költségeket! A tető vízszintes vetületi területének számítása: T v = 9,6 * 18 = 172,8 m 2 A helyes eredményért adható. A tető felületi területének számítása: cos40 = 4,8 / x x = 4,8 / cos40 = 6,27 m T f = 2 * 18 * 6,27 = 225,72 m 2 A helyes eredményért adható. írásbeli vizsga / május 19.

22 18.B feladat folytatása: Egységnyi anyagárak és munkadíjak meghatározása: Munkafolyamat megnevezése: Elszámolási Fa tetőszerkezet készítése bármely rendszerben, faragott (fűrészelt) fából, 0,037 0,042 m 3 /m 2 egység: bedolgozott famennyiség között, fűrészelt gerenda vetületi m 2 150* mm, 3 6,50 m, I. oszt. Rezsiórabér Összeg Megnevezés Norma Egység (Ft/óra) (Ft) Ács 1,0500 óra 1450,- 1522,50 Betanított ács segédmunkás 0,3200 óra 1300,- 416,00 Megnevezés Fűrészelt gerenda 150* *300 mm, 3 6,5 m hossz. I. oszt. Zsaludeszka, 3 6,5 m hosszú, 24 mm vastag, építő minőség, széles Zárléc, 3 6,5 m hosszú, mm vastag, építő minőség Állványpalló, 3 6,5 m hosszú, 50 mm vastag, építő minőség, széles Munkadíj összesen: 1938,50 Egység Anyagár (Ft/m 3 ) Összeg (Ft) 0,0425 m ,- 2061,25 0,0010 m ,- 48,50 0,0008 m ,- 37,09 0,0001 m ,- 6,12 Anyagár összesen: 2152,96 Az összes munkadíj és az összes anyagár helyes meghatározásáért 1- adható. Munkafolyamat megnevezése: Tetőfólia-terítés és felerősítés 12 cm átfedéssel HUNGISOL APP tetőfólia alkalmazásával, 0,12 mm vastag Rezsiórabér Megnevezés Norma Egység (Ft/óra) Elszámolási egység: felületi m 2 Összeg (Ft) Ács 0,0750 óra 1450,- 108,75 Betanított ács segédmunkás 0,0110 óra 1300,- 14,30 Munkadíj összesen: 123,05 Anyagszükséglet Anyagszükséglet (Ft/m 3 ) (Ft) Anyagár Összeg Megnevezés Egység Hungisol APP tetőfólia 0,12 mm vastag 1,15 m 2 168,- 193,20 Anyagár összesen: 193,20 Az összes munkadíj és az összes anyagár helyes meghatározásáért 1- adható. írásbeli vizsga / május 19.

23 18.B feladat folytatása: Munkafolyamat megnevezése: Tetőlécezés kettős hódfarkú cserépfedés alá, fenyő tetőléc 3 6,5 m hossz, 24/48 mm keresztmetszet Rezsiórabér Megnevezés Norma Egység (Ft/óra) Elszámolási egység: felületi m 2 Összeg (Ft) Ács 0,1500 óra 1450,- 217,50 Betanított ács segédmunkás 0,2000 óra 1300,- 260,00 Munkadíj összesen: 477,50 Anyagár összesen: 456,00 Az összes munkadíj és az összes anyagár helyes meghatározásáért 1- adható. Az összes költség meghatározása: Tetőszerkezet építése Tetőfólia terítése Mennyiség 172,80 225,72 Tetőlécezés 225,72 Anyagszükséglet (Ft/m 3 ) (Ft) Anyagár Összeg Megnevezés Egység Fenyő tetőléc 24/48 mm 0,008 m ,- 456,00 Munkafolyamat Mértékegység Egységár (Ft) Összár (Ft) Munkadíj Anyagár Munkaíj Anyagár (vetületi) m , , , ,49 (felületi) m 2 123,05 193, , ,10 (felületi) m 2 477,50 456, , ,32 Összes munkadíj (Ft) ,95 -- Összes anyagár (Ft) ,91 Összes költség (Ft) ,86 A három munkafolyamat sorainak helyes kitöltéséért adható. Az összes munkadíj, összes anyagár, összes költség meghatározásáért további adható. írásbeli vizsga / május 19.

24 A magasépítő szakképesítési csoport feladatai Figyelem! A következő feladatokat csak a magasépítő szakképesítési csoport feladatait választó vizsgázóknak kell megoldania. A mély- és vízépítő szakképesítési csoport feladatai a 29. oldalon kezdődnek. 19.A feladat /csak a magasépítő szakképesítési csoport részére/ 3 pont Írja az ábrák mellé a kipontozott helyekre az alábbi födémszerkezetek helyes elnevezését! Bohn-födém E gerendás födém Forrás: Bársony István: Magasépítéstan I. Helyes válaszonként 1- adható. Más helyes megfogalmazás is elfogadható. Felülbordás vasbeton lemezfödém 20.A feladat /csak a magasépítő szakképesítési csoport részére/ 3 pont Egészítse ki az alábbi mondatokat! A függőleges teherhordó és térelhatároló szerkezetek csoportjába tartoznak a falak, a pillérek és az oszlopok. A teherhordó falak a felettük elhelyezkedő szerkezetek terheit hordják és továbbítják az alattuk elhelyezkedő szerkezetek felé. A belső főfalak teherhordó térelválasztó szerkezetek, amelyek hosszanti vagy haránt helyzetűek lehetnek. Helyes válaszonként 1- adható. írásbeli vizsga / május 19.

25 Figyelem! A 21.A és a 21.B feladatok közül csak az egyik feladat értékelhető. 21.A feladat /választható feladat a magasépítő szakképesítési csoport részére/ 10 pont Szerkessze meg a lap alján látható ábra alapján a közbenső főfal és E jelű gerendás vasbeton födém csomópontjának függőleges metszetét M 1:10 méretarányban! A részletrajzot a következő oldalon rajzolja meg! A feladat részletezése: - A közbenső főfal anyaga: Porotherm 30 N+F. - A födémek E jelű vasbeton gerendás kialakításúak. - A födémek gerendákra merőleges metszetét ábrázolja! - Úsztatott hidegpadló készül. - Korszerű anyagokat, szerkezeti megoldásokat alkalmazzon! - Az itt nem részletezett anyagokat, szerkezeti kapcsolatokat, méreteket szabadon, az előírásokat betartva felveheti. - Írjon rétegrendet a födémről! - A rajzot lássa el anyagjelöléssel, jellemző feliratokkal, méretekkel! - Ceruzával dolgozzon! A részletrajzot a következő oldalon az alábbi vázlatos ábra szerinti elrendezésben készítse el! írásbeli vizsga / május 19.

26 21.A feladat kidolgozása: Javasolt megoldás: RÉSZLETRAJZ M 1:10 Értékelés: - Falazat - Födém - Koszorú - Padlószerkezetek - Rétegrend, anyagjelölések, feliratok, méretek 3 pont A javítási-értékelési útmutatóba becsatolt részletrajz tájékoztató jellegű, az értékelést segíti. Minden más helyes szerkezeti kialakítás elfogadható, értékelendő. írásbeli vizsga / május 19.

27 21.B feladat /választható feladat a magasépítő szakképesítési csoport részére/ 10 pont Szerkessze meg a lap alján látható ábra alapján megadott téglakötési feladatot M 1:10 méretarányban! A két egymás feletti réteget két külön ábrában kell megrajzolnia! A feladatot a következő oldalon rajzolja meg! A feladat részletezése: - A falazat anyaga Porotherm 44 horony-eresztékes falazóelem. - A két egymás feletti réteg két külön ábrában ábrázolandó. - Jelölendőek a horonyeresztékes kapcsolatok. - A falazóelem üregszerkezetét nem kell kirajzolnia. - Jelölje az esetlegesen vágott elemeket és a habarcskitöltéseket! - A rajzot lássa el feliratokkal, a szükséges jelölésekkel! - Az ábrákat méretezze be! - Ceruzával dolgozzon! A részletrajzot a következő oldalon az alábbi vázlatos ábra szerinti elrendezésben készítse el! Értékelés: Az 1. réteg téglakötésének helyes szerkezeti megoldása A 2. réteg téglakötésének helyes szerkezeti megoldása Hornyok, eresztékek (N+F) helyes szerkezeti megoldása az 1. rétegnél Hornyok, eresztékek (N+F) helyes szerkezeti megoldása a 2. rétegnél Kótázás, feliratozás 3 pont 3 pont Minden más helyes szerkezeti kialakítás elfogadható, értékelendő. írásbeli vizsga / május 19.

28 21.B feladat kidolgozása: Javasolt megoldás: TÉGLAKÖTÉSI RÉSZLETRAJZ M 1:100 írásbeli vizsga / május 19.

29 A mély- és vízépítő szakképesítési csoport feladatai Figyelem! A következő feladatokat csak a mély- és vízépítő szakképesítési csoport feladatait választó vizsgázóknak kell megoldania. 19.B feladat /csak a mély- és vízépítő szakképesítési csoport részére/ 3 pont Nevezze meg, hogy milyen alapozási módokat ábrázolnak az alábbi ábrák! 1. ábra 2. ábra 3. ábra Forrás: Dr. Farkas József-Dr. Müller Miklós: Mélyalapozások, földalatti műtárgyak 1. ábra: gerendaalap 2. ábra: gerendarács alap 3. ábra: lemezalap Helyes válaszonként 1- adható. Az 1. ábránál a sávalap és a szalagalap megnevezés is elfogadható. 20.B feladat /csak a mély- és vízépítő szakképesítési csoport részére/ 3 pont Sorolja fel a talajban jelentkező nedvességek megjelenési formáit! talajpára talajnedvesség talajvíz Helyes válaszonként 1- adható. írásbeli vizsga / május 19.

30 Figyelem! A 21.C és a 21.D feladatok közül csak az egyik feladat értékelhető. 21.C feladat /választható feladat a mély- és vízépítő szakképesítési csoport részére/ 10 pont Szerkessze meg a lap alján látható ábra alapján megadott zsaluzási feladatot M 1:10 méretarányban! A feladatot a következő oldalon rajzolja meg! A rajzot elfordított helyzetben készítse el! A feladat részletezése: - A zsaluzandó szerkezet: sávalap. - A zsaluzásra a laza, omlékony talaj miatt van szükség. - Hagyományos, fa anyagú zsaluzat készül. - A zsaluzandó sávalap szélessége 50 cm, magassága 65 cm. - Nevezze meg az egyes szerkezeti elemeket! - A rajzot lássa el a szükséges anyagjelölésekkel! - Az ábrát méretezze be! - Ceruzával dolgozzon! A részletrajzot a következő oldalon az alábbi vázlatos ábra szerinti elrendezésben, elfordított helyzetben készítse el! Értékelés: Helyes szerkezeti kialakítás: Szerkezeti elemek megnevezése: Anyagjelölés, méretek: 5 pont 3 pont Minden más helyes szerkezeti kialakítás elfogadható, értékelendő. írásbeli vizsga / május 19.

31 21.C feladat kidolgozása: Javasolt megoldás: írásbeli vizsga / május 19.

32 21.D feladat /választható feladat a mély- és vízépítő szakképesítési csoport részére/ 10 pont Szerkessze meg a lap alján látható ábra alapján a terepszint alatt található pincefödém és pincefal csomópontjának függőleges metszetét M 1:10 méretarányban! A részletrajzot a következő oldalon rajzolja meg! A feladat részletezése: - A pincefal vasbetonból készül. - A födém vasbeton síklemez födém. - Talajnedvesség elleni vízszigetelés készül. - Oldja meg a vízszigetelés védelmét! - Korszerű anyagokat, szerkezeti megoldásokat alkalmazzon! - Az itt nem részletezett anyagokat, szerkezeti kapcsolatokat, méreteket szabadon, az előírásokat betartva felveheti. - Írjon rétegrendet a pincefödémről és a pincefalról! - A rajzot lássa el anyagjelöléssel, jellemző feliratokkal, méretekkel! - Ceruzával dolgozzon! A részletrajzot a következő oldalon az alábbi vázlatos ábra szerinti elrendezésben készítse el! Értékelés: - Pincefal - Koszorú, pincefödém, lejtést adó réteg - Vízszigetelés - Hőszigetelés és a további rétegek - Rétegrend, anyagjelölések, feliratok, méretek 3 pont A javítási-értékelési útmutatóba becsatolt részletrajz tájékoztató jellegű, az értékelést segíti. Minden más helyes szerkezeti kialakítás elfogadható, értékelendő. írásbeli vizsga / május 19.

33 21.D feladat kidolgozása: Javasolt megoldás: RÉSZLETRAJZ M 1:10 írásbeli vizsga / május 19.
