ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK

Átírás

1 ÉRETTSÉGI VIZSGA május 13. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 13. 8:00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Építészeti és építési alapismeretek írásbeli vizsga 1021

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők és vonalzók léptékvonalzó, derékszögű vonalzópár, párhuzamvonalzó, fejes vonalzó. írásbeli vizsga / május 13.

3 Egyszerű, rövid feladatok 1. feladat 3 pont Sorolja fel a három legfontosabb kötőanyagot! feladat 2 pont Mit jelent a betonjelölésekben a HC, LC betűjelölés? HC = LC = 3. feladat 3 pont Húzza alá a szerves építőanyagokat! Beton, fa, fémek, üveg, parafa, növényi rost 4. feladat 3 pont Egészítse ki a mondatokat úgy, hogy a lejtős terepen történő alapozásra vonatkozóan az alapozási elvek igazak legyenek! Lejtős terepen az alapozás síkja nem lehet...a lejtő irányával. Az alaptest lépcsős kialakításánál a lépcső magasságának kisebbnek kell lennie az... magasságánál, illetve... cm-nél. 5. feladat 2 pont Írja le a cölöprács (talpgerenda) meghatározását! feladat 3 pont Sorolja fel a monolit vasbeton födémtípusokat szerkezeti kialakításuk szerint! írásbeli vizsga / május 13.

4 7. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az egyenes speciális pontjai azok a pontok, amelyekben a képsíkokat metszi, ezeket az egyenes nyompontjainak nevezzük. Az első nyompont (N 1 ) benne fekszik az első képsíkban, tehát első képsíktávolsága nulla. Az első fővonal (főegyenes) a második képsíkkal párhuzamos, és az első képsíkhoz képest általános helyzetű egyenes. 8. feladat 2 pont Írja be a kipontozott részre a meghatározások helyes kiegészítését! Az ellipszis minden pontjára nézve a vezérsugarak... állandó. A hiperbola minden pontjára nézve a vezérsugarak... állandó. 9. feladat 3 pont Milyen lehet a térben két egyenes egymáshoz viszonyított helyzete? 10. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Síkbeli erőpárok nyomatéka a sík bármely pontjára ugyanakkora. Három erő egyensúlyának elegendő feltétele, hogy az erőkből rajzolt vektorháromszög zárt és nyílfolytonos legyen. A Gerber tartó statikailag határozatlan többtámaszú tartó. 11. feladat 2 pont Egészítse ki az alábbi mondatot úgy, hogy az helyes állítást tartalmazzon! Merev testre ható.hatása nem változik, ha az erőrendszerhez.. lévő erőket adunk hozzá. írásbeli vizsga / május 13.

5 12. feladat 3 pont Írja be a felsorolt támasztóelemek mellé, hogy a támaszerő számítása során az hány ismeretlent jelent! Támasztóelem megnevezése Befogás Csúszó saru Fix saru Ismeretlenek száma 13. feladat 3 pont Egészítse ki a következő mondatot úgy, hogy a színkeverésre igaz legyen! A színkeverés során két- vagy több szín keveréséből újabb színárnyalatot lehet létrehozni. Ha egy színt... vagy... keverünk, tónusról beszélünk. Ha egy telített színhez... keverünk, tompább színt kapunk, mint a tiszta szín volt. 14. feladat 2 pont Az alább felsorolt állításokról döntse el, hogy melyik igaz, illetve melyik hamis! Az igaz állítást tartalmazó állítás után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A zöld nem alapszín. A lila alapszín. 15. feladat 3 pont Párosítsa a felsorolt rajztechnikákat a jellemzőik alapján! Jellemzők: 1) Papírra készített vízfestmény. 2) Vízben oldódó tintával kell előrajzolni a témát, majd víz segítségével kell összemosni a vonalakat. 3) A tárgyak kontúrjainak és formájának érzékeltetésére és háromdimenziós képek kialakítására szolgáló eljárás. Rajztechnikák: a) Vonalrajz PÁROSÍTÁS: 1) -... b) Akvarell 2) -... c) Lazúrozás 3) -... írásbeli vizsga / május 13.

6 Összetett feladatok A 2. A vagy a 2. B és a 4. A vagy a 4. B feladatok közül csak az egyiket kell megoldania. A választott feladat jelét jól láthatóan egyértelműen karikázza be! 1. feladat 15 pont Határozza meg a kisméretű tégla (25 x 12 x 6,5 cm) testsűrűségét ( t ρ =?), ha a hézagokkal együtt mért tömege: m = 3,09 kg! Számolja ki a tégla tömörségét (t% =?)! A tégla sűrűsége ρ = 1800 kg/m 3 Írja le a számításhoz szükséges képleteket is! írásbeli vizsga / május 13.

7 2. A feladat 15 pont Számítsa ki az alábbi kéttámaszú, konzolosan túlnyúló tartó támaszerőit! Ellenőrző számítást is végezzen! Rajzolja meg a jellemző értékek feltüntetésével az alakhelyes és méretarányos T és M ábrát! írásbeli vizsga / május 13.

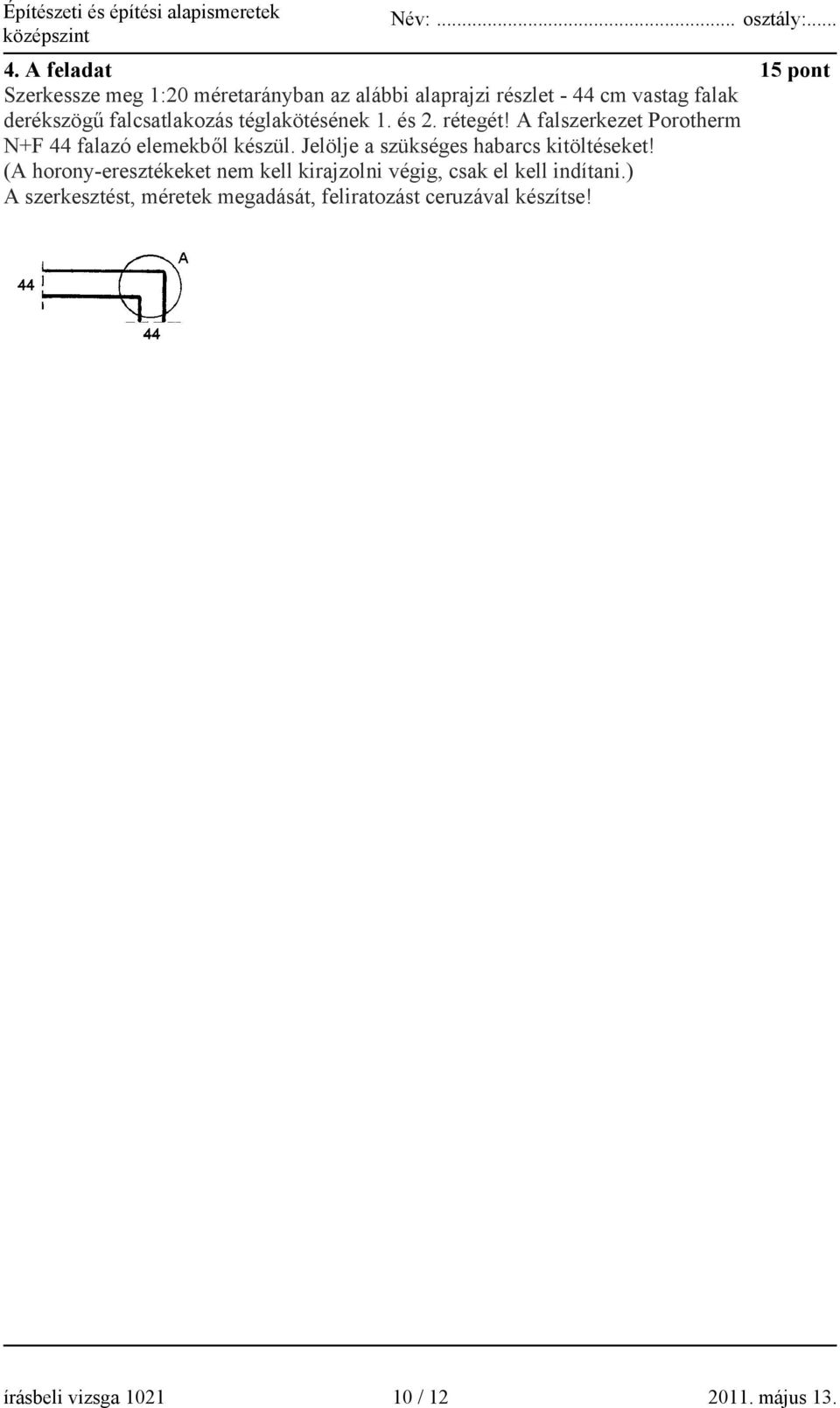

8 2. B feladat 15 pont Határozza meg az alábbi síkbeli erőrendszer eredőjének jellemzőit (R y, R x, R, ά R, X R )! (Az eredő helyét (X R ) a megadott O ponttól kell meghatározni.) írásbeli vizsga / május 13.

9 3. feladat 15 pont Készítse el az alábbi három vetületi képével adott kockából csonkolt test arányos és alakhelyes rekonstruált axonometrikus rajzát a nyíllal jelölt irányból nézve! nézési irány írásbeli vizsga / május 13.

10 4. A feladat 15 pont Szerkessze meg 1:20 méretarányban az alábbi alaprajzi részlet - 44 cm vastag falak derékszögű falcsatlakozás téglakötésének 1. és 2. rétegét! A falszerkezet Porotherm N+F 44 falazó elemekből készül. Jelölje a szükséges habarcs kitöltéseket! (A horony-eresztékeket nem kell kirajzolni végig, csak el kell indítani.) A szerkesztést, méretek megadását, feliratozást ceruzával készítse! írásbeli vizsga / május 13.

11 4. B feladat 15 pont Egészítse ki az alábbi megkezdett részletrajzot! Kialakítandó meleg padlóburkolat: hajópadló úsztatott aljzaton. Készítse el az anyagjelöléseket, írja fel a rétegrendet, adja meg a szerkezeti vastagságokat is! A kiegészítést, anyagjelölést, feliratozást ceruzával készítse! írásbeli vizsga / május 13.
