1 Építészeti és építési alapismeretek emelt szint 0801 ÉRETTSÉGI VIZSGA május 22. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM

2 Fontos tudnivalók A számítási feladatoknál az összefüggéseket, a számítási műveleteket és a mértékegységet is fel kell tüntetni. A számítások helyes logikai menetére pont nem jár, csak a szakmailag pontos végeredmény értékelhető! Az írásbeli vizsgafeladatok pontszámainak összege csak egész szám lehet. Ha az írásbeli vizsga(rész) pontszáma nem egész szám, akkor a matematikai kerekítés szabályai szerint kell eljárni (az öttizedre vagy az a felett végződő pontszámokat felfelé, az öttized alattit pedig lefelé kerekítjük). írásbeli vizsga / május 22.

3 Egyszerű, rövid feladatok 1. feladat Írja le a vízzáróság fogalmát! Vízzáróak azok az anyagok, amelyek csak annyi vizet engednek át, amennyit a másik oldalon el is tudnak párologtatni. 2. feladat Mit fejez ki valamely anyag hővezetési tényezőjének számértéke? Azt a hőmennyiséget fejezi ki, amely egy meghatározott anyagból készült, 1 méter élhosszúságú kocka, két egymással szemben lévő felületén keresztül egyik oldalról a másikra 1 K hőmérsékletkülönbség hatására 1 másodperc alatt átáramlik. 3. feladat Mit érünk a beton autoklávolásán? A beton ºC-os hőmérsékletű, páradús térben történő érlelését a beton autoklávolásának nevezzük. 4. feladat Mit értünk a frissbeton telítettségén? A frissbeton telítettségének nevezzük annak mértékét, hogy a cementpép az adalékanyag hézagait milyen mértékben tölti ki. 5. feladat Egészítse ki az alábbi mondatokat úgy, hogy a megállapítások helyesek legyenek! A fa nyomószilárdsága a rostokra párhuzamosan nagyobb, mint a rostokra merőlegesen. A fa nyírószilárdsága a rostokra merőlegesen nagyobb, mint a rostokra párhuzamosan. írásbeli vizsga / május 22.

4 6. feladat Írja le a teherhordó épületszerkezetek fogalmát! Azok az épületszerkezetek, amelyek rendeltetésük szerint saját súlyukon kívül más szerkezetek terheit is viselik és továbbítják. 7. feladat Mutasson be vázlatrajzon egy hőhídas épületszerkezeti részletet! Ismertesse a hőhídas épületszerkezet hátrányait! Hőhídas szerkezet ábrája. A lehűlő, hidegebb belső felületen és magában a szerkezetben is lecsapódhat a levegő páratartalma, ami elszíneződést, gombásodást, esetleg fagyási károsodást okozhat. Más helyes ábra, és jó megfogalmazás is elfogadható! 8. feladat Fogalmazza meg röviden, hogy mi a jellemzője a panelos építési módnak? Az épület függőleges és vízszintes teherhordó (illetve térelhatároló) szerkezetei nagyméretű (gyakran szoba nagyságú), előregyártott panelelemekből készülnek. 9. feladat Írja le, mit nevezünk ikerházas beépítésnek! Mikor alkalmazzák ezt a beépítési módot? A szomszédos telkeken álló mindkét épület oldalfalát az építési telkek közös oldalhatárán helyezik el. A szerkezetileg elkülönült két épület külső megjelenésében egy szabadon álló épületegységet alkot. Ott alkalmazzák, ahol a telkek szélessége kevés a normál (szabadon álló) beépítéshez. 10. feladat Nevezze meg az altalaj minőségének javítására leggyakrabban alkalmazott két módszert! Talajcsere Injektálás írásbeli vizsga / május 22.

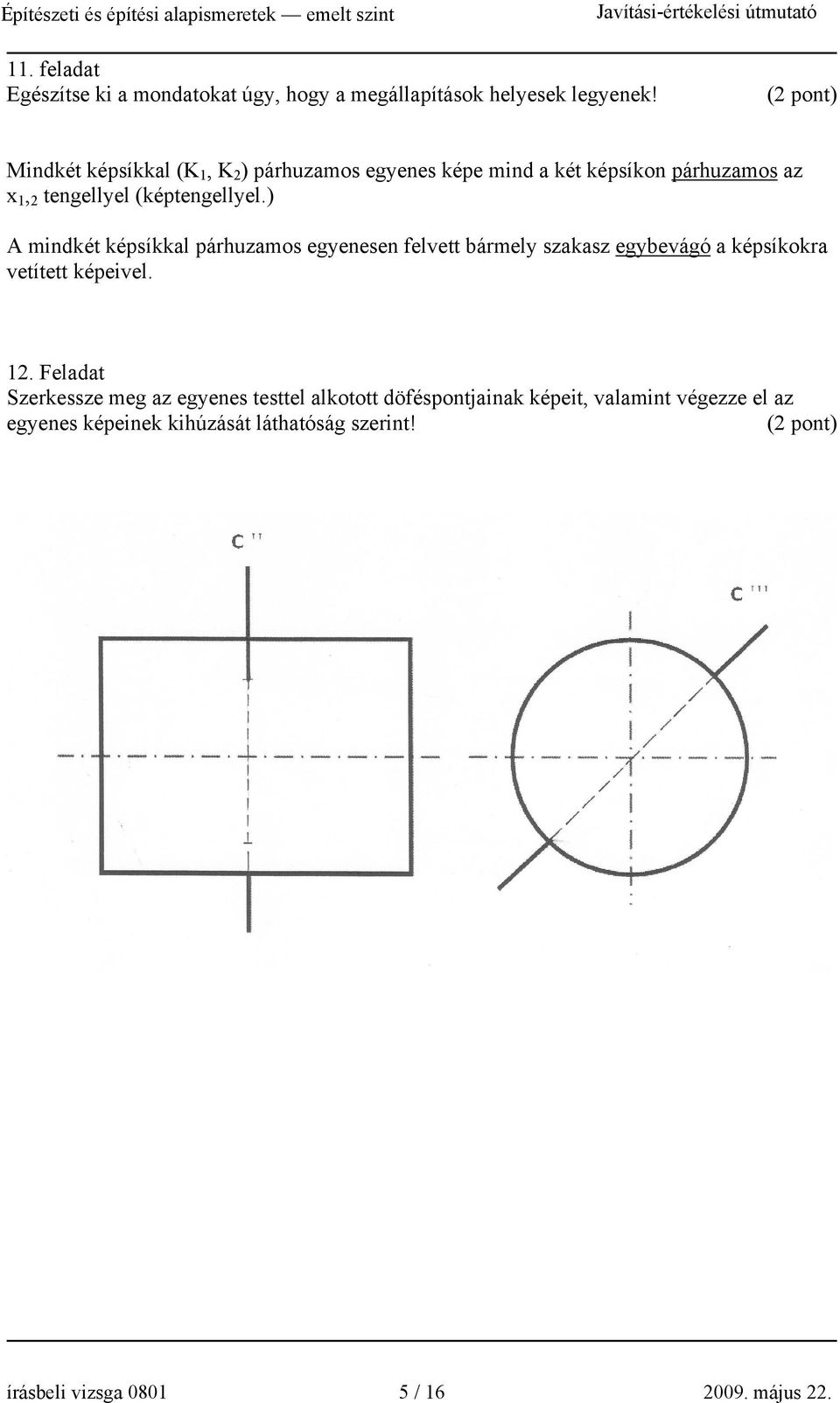

5 11. feladat Egészítse ki a mondatokat úgy, hogy a megállapítások helyesek legyenek! Mindkét képsíkkal (K 1, K 2 ) párhuzamos egyenes képe mind a két képsíkon párhuzamos az x 1, 2 tengellyel (képtengellyel.) A mindkét képsíkkal párhuzamos egyenesen felvett bármely szakasz egybevágó a képsíkokra vetített képeivel. 12. Feladat Szerkessze meg az egyenes testtel alkotott döféspontjainak képeit, valamint végezze el az egyenes képeinek kihúzását láthatóság szerint! írásbeli vizsga / május 22.

6 13. feladat Szerkessze meg a csonkolt hasáb hiányzó elölnézeti képét! A szerkesztő vonalakat ne törölje! 14. feladat Egészítse ki az alábbi mondatot! Az erő vektormennyiség, ezért az erőnek három jellemzője van: az erő nagysága, az erő hatásvonala, amely a támadásponton átmenő egyenes, az erő iránya. írásbeli vizsga / május 22.

7 15. feladat Mikor nevezzük a tartót statikai szempontból határozatlannak? Amennyiben a tartó rögzítésére olyan támaszokat alkalmazunk, amelyek együttvéve háromnál több ismeretlent (reakciót) képviselnek, akkor a reakciók meghatározására a tartó egyensúlyát kifejező egyensúlyi egyenletek nem elegendőek. Az ilyen tartókat statikai szempontból határozatlannak nevezzük. 16. feladat Szerkessze be az ábrába az alátámasztó elemekben keletkező egyensúlyozó erők (reakcióerők) hatásvonalait, és rajzolja meg irányukat is! A szerkesztő vonalakat ne törölje! írásbeli vizsga / május 22.

8 17. feladat Rajzolja meg a tartó alakhelyes T ábráját! írásbeli vizsga / május 22.

9 18. feladat Egészítse ki az alábbi mondatokat úgy, hogy a megállapítások helyesek legyenek! A szín fizikai értelemben meghatározott hullámhosszúságú elektromágneses sugárzás. Az emberi szem ezek közül azt képes érzékelni, amelynek a hullámhossza nanométer között van. (1nanométer = 10-9 méter.) 19. feladat Nevezzen meg két színt, amelyet nem lehet más színek összekeveréséből kikeverni! sárga, piros (vörös), kék (Az alapszínekből kell kettőt megnevezni.) 20. feladat Mit nevezünk színharmóniának? Két, vagy több szín közös hatása, amellyel kapcsolatot teremtünk a kontrasztok között. Más helyes megfogalmazás is elfogadható. írásbeli vizsga / május 22.

10 Összetett feladatok 1. feladat Egy Porotherm falazóelem nedvesen mért tömege m n = 19,853 kg. 103 o C-os hőmérsékleten való tömegállandóságig történő szárítás után a tömege m sz = 19,153 kg lesz. Amennyiben tömegállandóságig 22 o C hőmérsékletű víz alatt tartjuk, akkor a tömege m w = 21,433 kg lesz. Számítsa ki a falazó elem víztartalmát tömegszázalékban! (w =? ) Számítsa ki a falazó elem vízfelvételét tömegszázalékban! (w f =?) Írja fel a számításhoz szükséges képleteket is! (10 pont) a) A falazó elemben lévő víz mennyisége: m n m sz = 19,853 19,153 = 0, 700 kg = 700 gramm A víztartalma tömeg(m) %-ban: mn msz w = 100% msz 700 w = 100 = 3,655 tömeg( m) % b) A felvett víz mennysége: m w m sz = 21,433 19,153 = 2, 28 kg = 2280 gramm A vízfelvétel tömeg(m) %-ban: w f mw msz = 100% msz w f 2280 = 100 = 11,904 tömeg( m)% írásbeli vizsga / május 22.

11 2. feladat Határozza meg számítással az erőrendszer eredő erejének jellemzőit (R x, R y, R, α, Σ M o, x o )! (Két tizedes jeggyel számoljon!) (10 pont) o Ferde erő felbontása: F 3x = F 3y = 5 * 0,707 = 3,54 kn R y = F iy R y = ,54 = 4,46 kn ( ) R x = F ix R x = 3 + 3,54 = 6,54 kn ( ) R = R + = 2 2 x R y vízszintessel bezárt szög: tg α = R y 4,46 = Rx 6, ,54 + 4,46 = 7,92 kn = 0,68196 α = 34,29 M o = - 2 * 0,4-3,54 * 0,3 + 3,54 * 0,3 + 3 M o = 2,2 kn * m M o 2,2 xo = = Ry 4,46 = 0,49 m írásbeli vizsga / május 22.

12 3. feladat Számítsa ki a tartó támaszerőit (F A =?, F B =?)! Ellenőrizze le a támaszerők értékét! Rajzolja meg a jellemző értékek feltüntetésével az alakhelyes és arányos T és M ábrákat! A távolságok m-ben adottak. (10 pont) írásbeli vizsga / május 22.

13 Q 1 = 8 x 4 = 32 kn Q 2 = 10 x 3 = 30 kn (Nem feltétlenül kell kiszámolni.) Támaszerők számítása: M A = 0 32 x 2, x 4, x 5,5 + 2 x 9,0 F B x 7 = 0 F B = 41 kn F iy = 0 -F A = 0 F A = 33 kn Ell.: M B = 0 2 x 2,0 30 x 1,5-10 x 3,0 32 x x 7,0 = 0,00 A másik támaszerő a nyomatéki egyensúlyi egyenlet ismételt alkalmazásával is kiszámítható. Ebben az esetben az ellenőrzésre a függőleges erőkre vonatkozó egyensúlyi egyenletet alkalmazandó. Ez a megoldás is értékelendő. Nyomatékok számítása: M 1 = 0 M 2 = 33 x 4,0 32 x 2,0 = 68 kn*m M 3jobbról = - 2 x2,0 = - 4,0 kn*m M 4 = 0 T ábra értékekkel, alakhelyesen, arányosan megrajzolva M ábra értékekkel, alakhelyesen, arányosan megrajzolva 4. feladat Szabadkézzel rajzolja meg a három vetületi képével megadott kockából csonkolt test térbeli axonometrikus ábráját! (10 pont) A rekonstruálás (térbeli visszaállítás) helyessége Láthatóság, arányok, élek találkozása Rajztechnika Esztétika 5 pont 1pont írásbeli vizsga / május 22.

14 5. feladat Szerkessze meg 1:10-es méretarányban egy alápincézetlen épület lábazati csomópontjának részletét! A fal- és padlószigetelés a lábazat felett azonos szinten készül 2 réteg bitumenes lemezzel. A szerkezeti elemek, rétegek anyagát a tanultak szerint vegye fel! A szerkesztést, anyagjelölést, feliratozást ceruzával készítse! Nevezze meg a számmal jelölt szerkezeti elemeket, rétegeket! (10 pont) 1 alap 10 hőszigetelés 2 lábazat 11 technológiai szigetelés 3 falszigetelés 2 rtg. 12 aljzatbeton (szig. védő beton) 4 szerkezeti fal 13 belső oldali vakolat és felületképzés 5 földfeltöltés 14 padlóburkolat 6 kavicságyazat 15 külső oldali vakolat(homlokzatképzés) 7 aljzatbeton 16 lábazatburkolat 8 padlószigetelés 2 rtg. 16* kavicságyazat 9 homokterítés 17 betonjárda 18 bitumen kitt Természetesen más számozási sorrend is elfogadható. írásbeli vizsga / május 22.

15 Értékelés: Szerkezeti elemek helyes csatlakozása Szigetelés helyes kialakítása, jó toldása Anyagjelölés, feliratozás Esztétika 3 pont 3 pont 3 pont 6. feladat Szerkessze meg az alulbordás födém közbenső fiókgerendájának és lemezcsatlakozásának hagyományos egyedi zsaluzatát 1:10-es méretarányban! Írja fel a szerkezeti elemek megnevezését, és tüntesse fel a jellemző méretüket is! A szerkesztést, feliratozást, méretmegadást ceruzával végezze! (10 pont) Információk: a) A borda kész keresztmetszeti mérete 25 x 35 cm, a lemez 10 cm vtg. a bordák között egy irányban teherhordó. b) A zsaluzathoz felhasználandó anyag IV. oszt. feketefenyő. c) A zsaludeszkákat hagyományos 2,4 cm vastagságban és a járatos méretek közül egységesen cm-es méretekkel kell beépíteni a zsalutáblába. d) A lemezzsaluzatot megtámasztó pallóborda 4,8x10 cm-es, elhelyezése 60 cm-ként történik e) Az oldalzsalu-táblát 2,4 x10 cm-es keresztmetszetű hevederekkel kell összefogni, és 60 cm-ként kell elhelyezni. f) A gerendazsaluzat alátámasztása a tervi előírásoknak és a tervezői adatoknak megfelelően készül, mely szerint I. o. fenyőfából, 14/14 cm-es keresztmetszeti elemmel (dúccal) kell megoldani. g) Biztosítsa a zsaluzat méretállandóságát, kihajlás elleni védelmét! h) Oldja meg, hogy a zsaluanyag az asszás és dagadás következtében ne deformálódjék el, így biztosítva a zsalutábla szerkezet méretállandóságát! Értékelés: Helyes szerkezeti kialakítás Szerkezeti elemek megnevezése, méretek feltüntetése Kivitel, esztétika 5 pont 3 pont írásbeli vizsga / május 22.

16 írásbeli vizsga / május 22.
