1 ÉRETTSÉGI VIZSGA május 13. KÖZLEKEDÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 13. 8:00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Közlekedési alapismeretek középszint írásbeli vizsga 1021

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A teszt jellegű közlekedésföldrajz feladatsor megoldásánál az Ön által helyesnek vélt megoldás betűjele melletti négyszöget húzza át egy jól látható X vagy + jellel! Feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! 2 A számítást igénylő feladatoknál a π = 3,14 és g = 9,81 m/ s étéket használja! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép, körző, vonalzók. írásbeli vizsga / május 13.

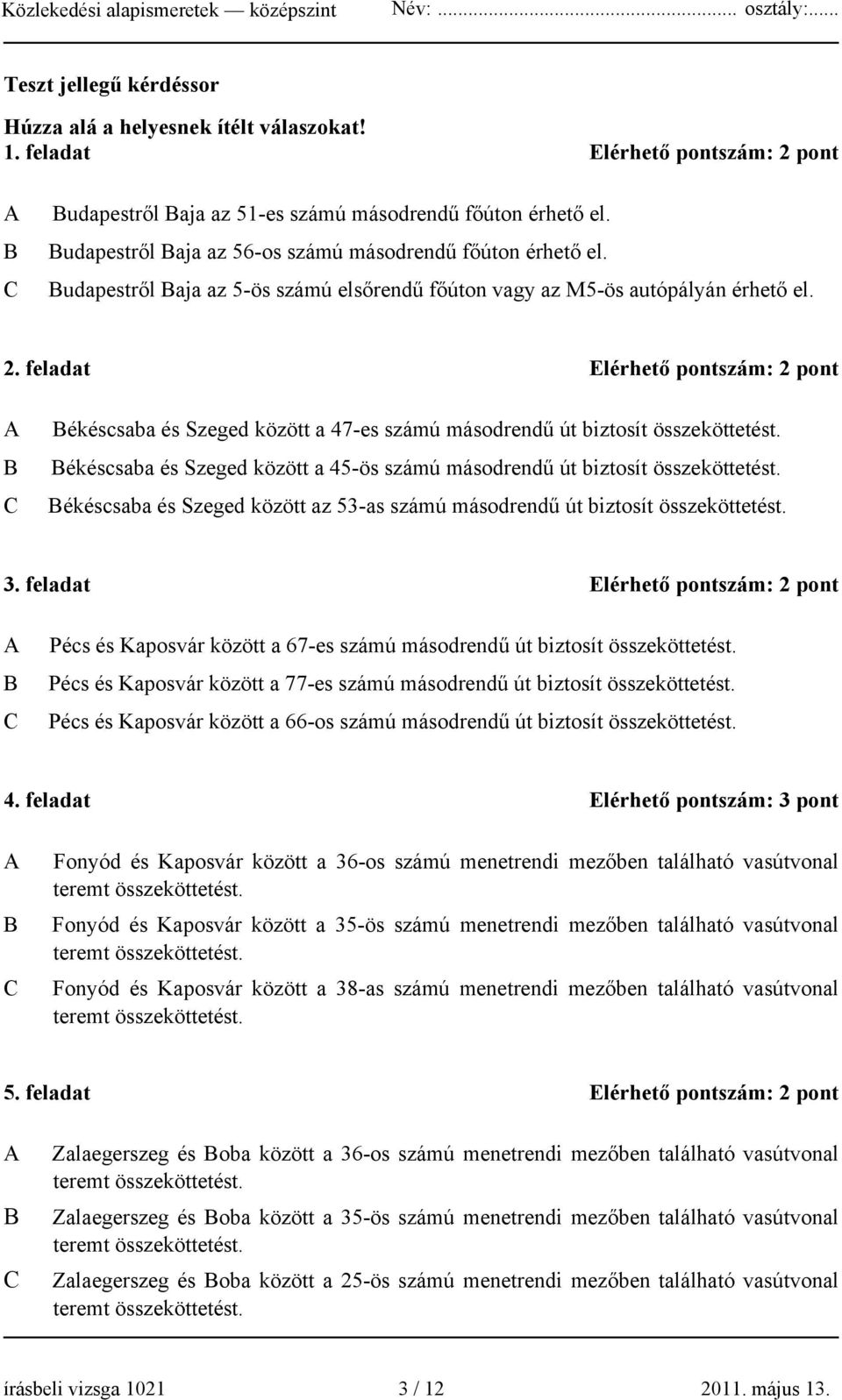

3 Teszt jellegű kérdéssor Húzza alá a helyesnek ítélt válaszokat! 1. feladat Elérhető pontszám: 2 pont A Budapestről Baja az 51-es számú másodrendű főúton érhető el. B Budapestről Baja az 56-os számú másodrendű főúton érhető el. C Budapestről Baja az 5-ös számú elsőrendű főúton vagy az M5-ös autópályán érhető el. 2. feladat Elérhető pontszám: 2 pont A Békéscsaba és Szeged között a 47-es számú másodrendű út biztosít összeköttetést. B Békéscsaba és Szeged között a 45-ös számú másodrendű út biztosít összeköttetést. C Békéscsaba és Szeged között az 53-as számú másodrendű út biztosít összeköttetést. 3. feladat Elérhető pontszám: 2 pont A Pécs és Kaposvár között a 67-es számú másodrendű út biztosít összeköttetést. B Pécs és Kaposvár között a 77-es számú másodrendű út biztosít összeköttetést. C Pécs és Kaposvár között a 66-os számú másodrendű út biztosít összeköttetést. 4. feladat Elérhető pontszám: 3 pont A B C Fonyód és Kaposvár között a 36-os számú menetrendi mezőben található vasútvonal teremt összeköttetést. Fonyód és Kaposvár között a 35-ös számú menetrendi mezőben található vasútvonal teremt összeköttetést. Fonyód és Kaposvár között a 38-as számú menetrendi mezőben található vasútvonal teremt összeköttetést. 5. feladat Elérhető pontszám: 2 pont A Zalaegerszeg és Boba között a 36-os számú menetrendi mezőben található vasútvonal teremt összeköttetést. B Zalaegerszeg és Boba között a 35-ös számú menetrendi mezőben található vasútvonal teremt összeköttetést. C Zalaegerszeg és Boba között a 25-ös számú menetrendi mezőben található vasútvonal teremt összeköttetést. írásbeli vizsga / május 13.

4 6. feladat Elérhető pontszám: 2 pont A Az E45-ös út érinti Budapestet. B Az E75-ös út érinti Budapestet. C Az E70-es út érinti Budapestet. 7. feladat Elérhető pontszám: 2 pont A Budapestről Győr az M7-es autópályán érhető el. B Budapestről Győr az M1-es autópályán érhető el. C Budapestről Győr az M5-os autópályán érhető el. 8. feladat Elérhető pontszám: 2 pont A B C Az E60-as főút a franciaországi Orléans városából indul. Svájc, Ausztria és Magyarország érintésével a romániai Constanţa kikötővárosnál ér véget. Az E60-as főút a franciaországi Brest városából indul. Svájc, Ausztria és Magyarország érintésével a romániai Constanţa kikötővárosnál ér véget. Az E60-as főút a franciaországi Brest városából indul. Svájc, Ausztria és Magyarország érintésével a román fővárosnál, Bukarestnél ér véget. 9. feladat Elérhető pontszám: 2 pont A B C Az E20-as főút az írországi Shannonból indul. Nagy-Britannia, Norvégia, Svédország és Észtország érintésével az oroszországi Szentpétervárnál ér véget. Az E20-as főút az írországi Shannonból indul. Nagy-Britannia, Dánia, Svédország és Észtország érintésével az oroszországi Szentpétervárnál ér véget. Az E20-as főút az írországi Shannonból indul. Nagy-Britannia, Dánia, Svédország és Finnország érintésével az oroszországi Szentpétervárnál ér véget. 10. feladat Elérhető pontszám: 2 pont A A 2-es számú elsőrendű főút Budapestről indul, és Parassapusztánál éri el Szlovákia határát. B A 2-es számú elsőrendű főút Budapestről indul, és Záhonynál éri el Ukrajna határát. C A 2-es számú elsőrendű főút Budapestről indul, és Záhonynál éri el Szlovákia határát. írásbeli vizsga / május 13.

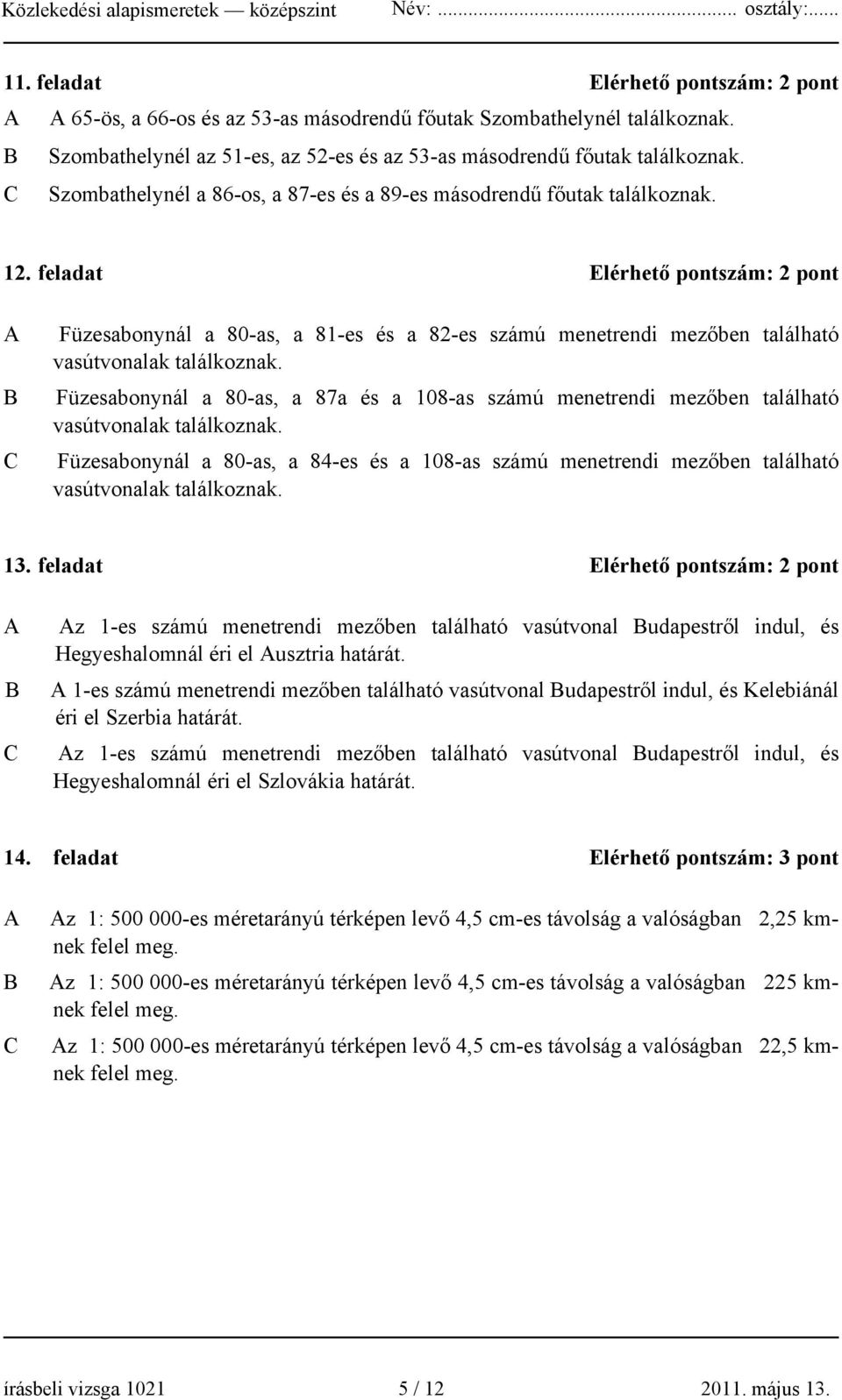

5 11. feladat Elérhető pontszám: 2 pont A A 65-ös, a 66-os és az 53-as másodrendű főutak Szombathelynél találkoznak. B Szombathelynél az 51-es, az 52-es és az 53-as másodrendű főutak találkoznak. C Szombathelynél a 86-os, a 87-es és a 89-es másodrendű főutak találkoznak. 12. feladat Elérhető pontszám: 2 pont A B C Füzesabonynál a 80-as, a 81-es és a 82-es számú menetrendi mezőben található vasútvonalak találkoznak. Füzesabonynál a 80-as, a 87a és a 108-as számú menetrendi mezőben található vasútvonalak találkoznak. Füzesabonynál a 80-as, a 84-es és a 108-as számú menetrendi mezőben található vasútvonalak találkoznak. 13. feladat Elérhető pontszám: 2 pont A Az 1-es számú menetrendi mezőben található vasútvonal Budapestről indul, és Hegyeshalomnál éri el Ausztria határát. B A 1-es számú menetrendi mezőben található vasútvonal Budapestről indul, és Kelebiánál éri el Szerbia határát. C Az 1-es számú menetrendi mezőben található vasútvonal Budapestről indul, és Hegyeshalomnál éri el Szlovákia határát. 14. feladat Elérhető pontszám: 3 pont A Az 1: es méretarányú térképen levő 4,5 cm-es távolság a valóságban 2,25 kmnek felel meg. B Az 1: es méretarányú térképen levő 4,5 cm-es távolság a valóságban 225 kmnek felel meg. C Az 1: es méretarányú térképen levő 4,5 cm-es távolság a valóságban 22,5 kmnek felel meg. írásbeli vizsga / május 13.

6 Feladatok 1. feladat Elérhető pontszám: 14 pont Határozza meg a közlekedés fogalmát! Értelmezze a közlekedés fogalmának meghatározásánál használt kifejezéseket! 2. feladat Elérhető pontszám: 9 pont Ismertesse, hogy a légi közlekedést mikor célszerű alkalmazni! Nevezze meg a légi közlekedés előnyeit és hátrányait más közlekedési ágakhoz képest! írásbeli vizsga / május 13.

7 3. feladat Elérhető pontszám: 12 pont Mutassa be a vasúttal, mint közlekedési rendszerrel szemben megfogalmazott követelményeket, a mennyiségi és a minőségi elvárásokat! írásbeli vizsga / május 13.

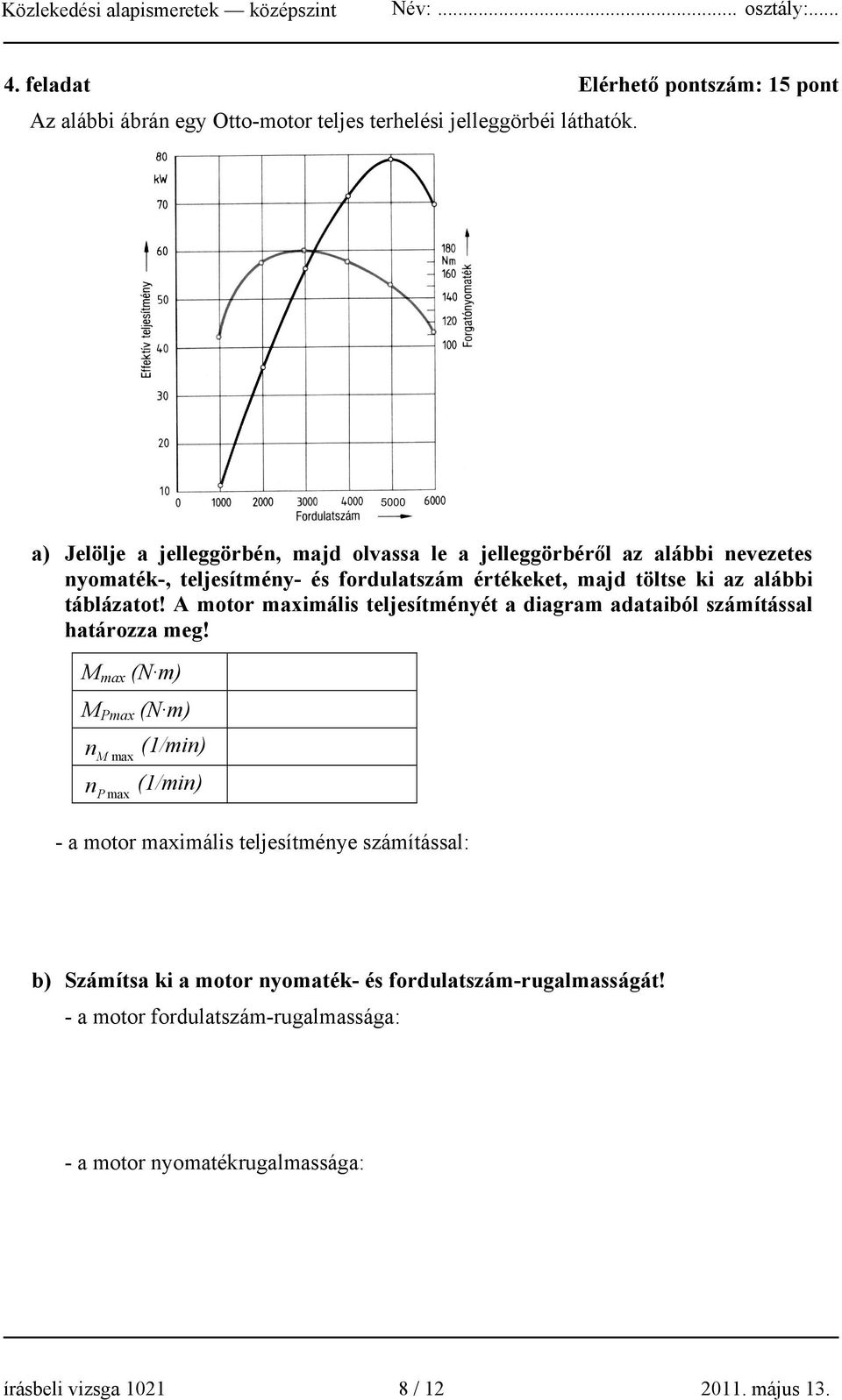

8 4. feladat Elérhető pontszám: 15 pont Az alábbi ábrán egy Otto-motor teljes terhelési jelleggörbéi láthatók. a) Jelölje a jelleggörbén, majd olvassa le a jelleggörbéről az alábbi nevezetes nyomaték-, teljesítmény- és fordulatszám értékeket, majd töltse ki az alábbi táblázatot! A motor maximális teljesítményét a diagram adataiból számítással határozza meg! M max (N m) M Pmax (N m) n (1/min) M max n (1/min) P max - a motor maximális teljesítménye számítással: b) Számítsa ki a motor nyomaték- és fordulatszám-rugalmasságát! - a motor fordulatszám-rugalmassága: - a motor nyomatékrugalmassága: írásbeli vizsga / május 13.

9 5. feladat Elérhető pontszám: 7 pont Egy négyhengeres motor összlökettérfogata 1598 cm 3. Hengerfurat-átmérője 79 mm, sűrítési viszonya 10,5. Mekkora a motor lökethossza és a sűrítőtér térfogata? 6. feladat Elérhető pontszám: 6 pont a) Mekkora az effektív fajlagos tüzelőanyag-fogyasztása g/kwh-ban annak a motornak, amelynek effektív hatásfoka 0,25, a benzin fűtőértéke kj/kg? 1 (A fajlagos tüzelőanyag-fogyasztás számításához használja a b e = Hü ηe összefüggést!) - a fajlagos fogyasztás: b) Mekkora a motor óránkénti fogyasztása, ha annak effektív teljesítménye 25 kw? - a motor óránkénti fogyasztása: írásbeli vizsga / május 13.

10 7. feladat Elérhető pontszám: 7 pont Egy személygépkocsi áramlásra merőleges keresztmetszete A = 1,7 m 2, a légellenállási tényező c w = 0,36, a gördülési ellenállási tényező f = 0,02. A hajtómű hatásfoka, η h = 0,8, a jármű tömege m = 1200 kg, a levegő sűrűsége 1,25 kg/m 3. Mekkora motorteljesítményt igényel a fenti adatok mellett sík úton a 40 m/s állandó sebesség tartása? írásbeli vizsga / május 13.

11 írásbeli vizsga / május 13.

12 témakör Teszt jellegű kérdéssor Feladatok a feladat sorszáma Alapfogalmak, közlekedési hálózatok Törvények, szabályok és összefüggések maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Teszt jellegű kérdéssor Feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 13.
