1 Közlekedési alapismeretek középszint 0911 ÉRETTSÉGI VIZSGA október 19. KÖZLEKEDÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM

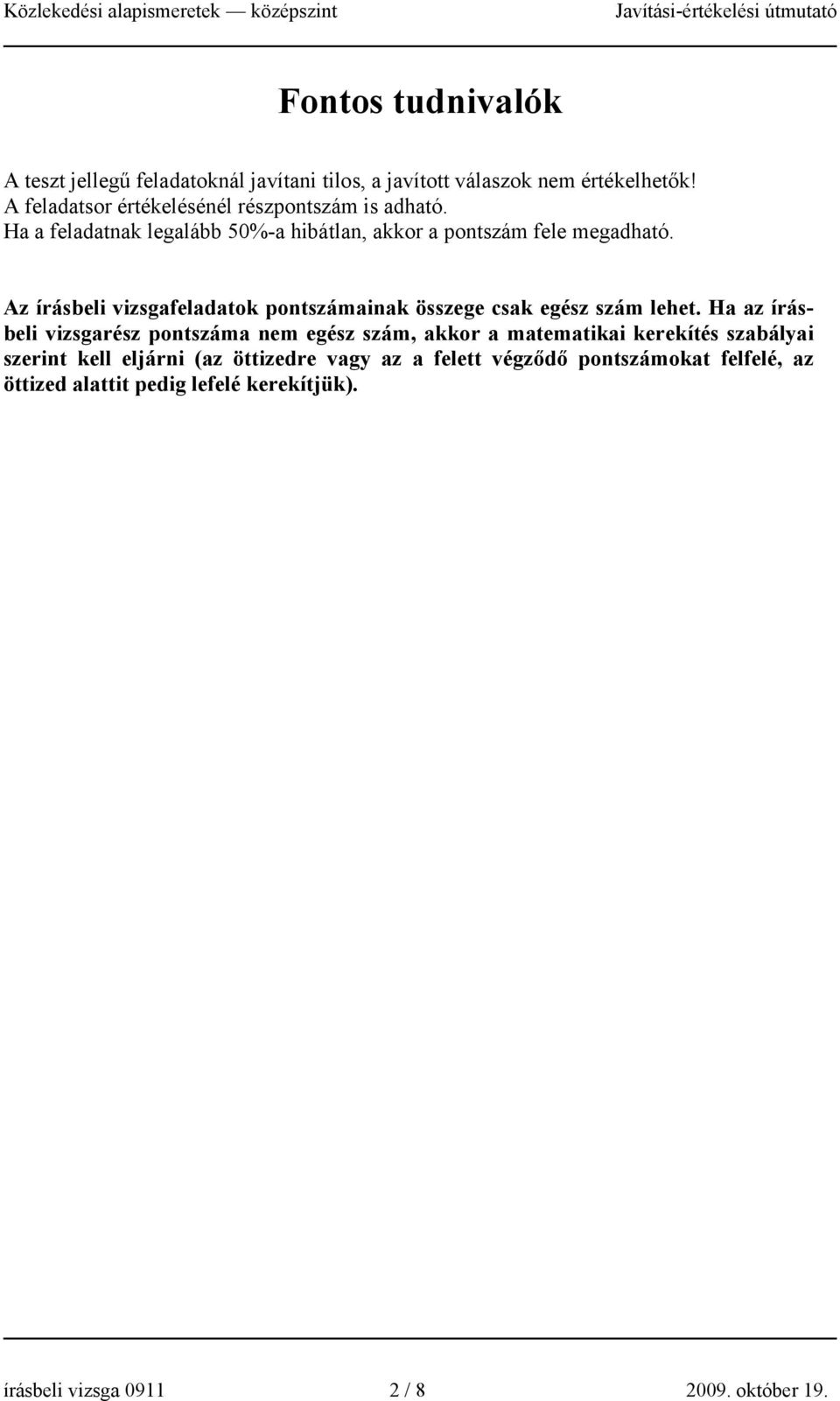

2 Fontos tudnivalók A teszt jellegű feladatoknál javítani tilos, a javított válaszok nem értékelhetők! A feladatsor értékelésénél részpontszám is adható. Ha a feladatnak legalább 50%-a hibátlan, akkor a pontszám fele megadható. Az írásbeli vizsgafeladatok pontszámainak összege csak egész szám lehet. Ha az írásbeli vizsgarész pontszáma nem egész szám, akkor a matematikai kerekítés szabályai szerint kell eljárni (az öttizedre vagy az a felett végződő pontszámokat felfelé, az öttized alattit pedig lefelé kerekítjük). írásbeli vizsga / október 19.

3 Teszt jellegű kérdéssor 1. feladat 2 pont A 2-es és a 21-es elsőrendű főutakat köti össze. 2. feladat 2 pont 1, M1, 1, 81, 82, feladat 2 pont Finnország Svédország Dánia Németország Csehország Ausztria Olaszország Görögország. feladat 2 pont A Dunántúlon az óramutató járásával ellentétes irányban 1-től 66-ig folyamatosan jelölik a vasútvonalak menetrendi mezőit. 5. feladat 3 pont A vasútvonal összeköttetést létesít a nemzetközi személy- és áruforgalomban Ausztriával, és azon keresztül több nyugati országgal. Kapcsolatot létesít továbbá Szlovákiával, és azon keresztül Cseh- és Lengyelországgal. Jelentős nemzetközi tranzit útvonal. A belföldi forgalma a személy- és az árufuvarozás területén egyaránt jelentős. 6. feladat 2 pont A 17-es számú menetrendi mezőben található a Szombathelyt Nagykanizsával összekötő vasútvonal. 7. feladat 2 pont Porto, Lisszabon írásbeli vizsga / október 19.

4 8. feladat 2 pont Nemzetközi egyezmény alapján a hosszúsági körökből 15 o -os zónákat hoztak létre, amelyeknek területén a zóna középvonalának helyi ideje érvényes. Így 2 zónára osztották a Földet (360 o : 2 = 15 o ). 9. feladat 3 pont A térképet határoló kereten kívülre vagy a keretre írt magyarázó, tájékoztató szövegek és rajzok összefoglaló neve a gyámrajz. A gyámrajzhoz tartozó adatok: a térkép címe, méretaránya, aránymértéke és a készítésre vonatkozó egyéb adatok. A földrajzi fokhálózat adatait a keretre írják. 10. feladat 2 pont Az elsőleges (primer) szállítási forrás a kitermelő- és feldolgozóipar, valamint a mezőgazdaság közötti kapcsolatot jelenti. Ennek során nyersanyagokat, tömegárukat fuvaroznak feldolgozás céljából. 11. feladat 2 pont A térképen az egy pontból azonos idő alatt elérhető helyeket az izokron (egyidejű) vonalak kötik össze. Az ábrázolás során övezetek, sávok alakulnak ki. 12. feladat 2 pont A földfelszín kicsinyítésének mértékét a térképen az arányszám fejezi ki. Az arányszám azt mutatja, hogy az ábrázolt távolság hányszor kisebb a térképen, mint a valóságban. 13. feladat 2 pont A szintvonalak tengerszint feletti magasságát a rájuk írt számokkal jelölik, ahol a számok talpa az alacsonyabb térszint irányába mutat. írásbeli vizsga 0911 / október 19.

5 1. feladat 2 pont Az 1: es méretarányú térképen levő 1,65 cm-es távolság a valóságban cmnek, azaz 1,65 km-nek felel meg. írásbeli vizsga / október 19.

6 Feladatok 15. feladat 18 pont a) A közlekedés elsődleges célja a térbeli, földrajzi távolságok leküzdése. A közlekedés személyek és dolgok olyan szabályszerűen ismétlődő tömeges helyváltoztatása, amely technikai eszközök igénybevételével, a társadalom szükségletei alapján, termelőmunka révén valósul meg. A gyakorlati életben magát a helyváltoztatást nevezzük közlekedésnek. 8 pont b) A közlekedés csoportosítása történhet: - jogi és tömegszerűségi szempontból, 2 pont - a szállítás tárgya szempontjából, 2 pont - a szállítás távolságától függően, 2 pont - a pályán való mozgás kötöttsége szempontjából, 2 pont - a pálya jellege alapján. 2 pont 16. feladat 20 pont A négy hengeres, négyütemű Ottó-motor hengerátmérője 82 mm, a lökethossza 81 mm, a mechanikai hatásfoka 0,918, az indikált középnyomása 0,882 MPa, az égéstér térfogata 61,1cm 3. Méréskor a motor fordulatszáma 95,5 s 1. - Egy henger lökettérfogata: 2 2 D π s 0,082 π 0,081 V h = = = 0, m 3 = 27,762 cm 3 = 0,2776 dm 3 2 pont - A motor lökettérfogata: V H = D 2 π s z = 2 0,082 0,081 π = 0, m 3 = = 1711,0958 cm 3 = 1,711 dm 3 2 pont írásbeli vizsga / október 19.

7 - A motor effektív középnyomása: p e = η p = 0,918 0,882 = 0, MPa m i 2 pont - A motor effektív teljesítménye: 2 VH pi η 2 0, ,918 95,5 P e = m n = = i = 66,153 kw 66152,68823 W = pont - A motor indikált teljesítménye: P i = P e η = 66152, , 918 m = 72061,71 W = 72,06171 kw 2 pont - A literteljesítmény: P L = P e = V H 72, ,711 = 2,1167 kw/dm 3 2 pont - A dugattyú középsebessége: c k = 2 s n = 2 0,082 95,5 = 15,662 m/s - A sűrítési arány: ε = V +V h V C C = 27, ,1 61,1 = 8,001 = 8 2 pont pont írásbeli vizsga / október 19.

8 17. feladat 15 pont a A légellenállást az áramló levegő torlónyomása idézi elő: p = ς/2v 2 A szélmentes időben,,v sebességgel, egyenes vonalú mozgást végző gépjármű légellenállása a nyomási ellenállásból és a súrlódási ellenállásból tevődik össze. b, F l = 2 ς. cw A v 2 3 pont P l = 2 ς. cw A v 3 3 pont F l : a légellenállás N P l : a légellenállás legyőzéséhez szükséges teljesítmény W c w = c l : a formatényező ( légellenállási tényező) A : a homlokfelület nagysága m 2 ς : a levegő sűrűsége kg/m 3 v : a sebesség m/s 3 pont c ς F l = cw A v 2 1, 28 = 2, 0,3 27,5 2 = 01,526 N 3 pont 2 2 P l = F l v = 01,526 27,5 = 1101,98 W 3 pont 18. feladat 17 pont a) A polgári repülőterek felsorolása (feladatuk és főbb jellemzőik bemutatása): - állandó repülőtér folyamatosan igénybe lehet venni, - ideiglenes repülőtér ha a légügyi hatóság előírásainak megfelel, akkor ideiglenesen használják, - közforgalmú repülőtér nemzetközi megállapodások alapján használják a különböző légitársaságok, - nem közforgalmú repülőtér az üzembentartó szervezetek használják, - csak nappal üzemelő repülőtér, - éjjel és nappal üzemelő repülőtér, - kiépítettség alapján lehet: burkolattal ellátott vagy füvesített le- és felszállópályás repülőtér 8 pont b) A repülőtéri létesítmények felsorolása (feladatuk és főbb jellemzőik bemutatása): - A guruló utak: a starthely, illetve a forgalmi épület megközelítését biztosítják. A fel- és leszálló pályák feladata a gyorsításhoz, illetve a lassításhoz szükséges út biztosítása. Kb. km hosszú és 60 m széles érdesített felületű beton pálya, amely az erős igénybevétel miatt folyamatos karbantartást igényel. Éjszaka megvilágítják, télen hó- és jégmentesítést végeznek. - Az előtér biztosítja a közlekedési kapcsolatot a várossal. - A forgalmi épület az utasáramlás zavartalanságát biztosítja. - Az irányító torony a repülésirányítók munkahelye. - A hangárokban történik a repülőgépek karbantartása, ellenőrzése. 9 pont írásbeli vizsga / október 19.
