1 ÉRETTSÉGI VIZSGA május 20. GÉPÉSZETI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI MINISZTÉRIUM Gépészeti alapismeretek középszint írásbeli vizsga

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A tesztnél javítgatni tilos, a javított válaszok nem értékelhetők! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A szögfüggvények értékét négy tizedes pontossággal vegye figyelembe! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! írásbeli vizsga 2/ május 20.

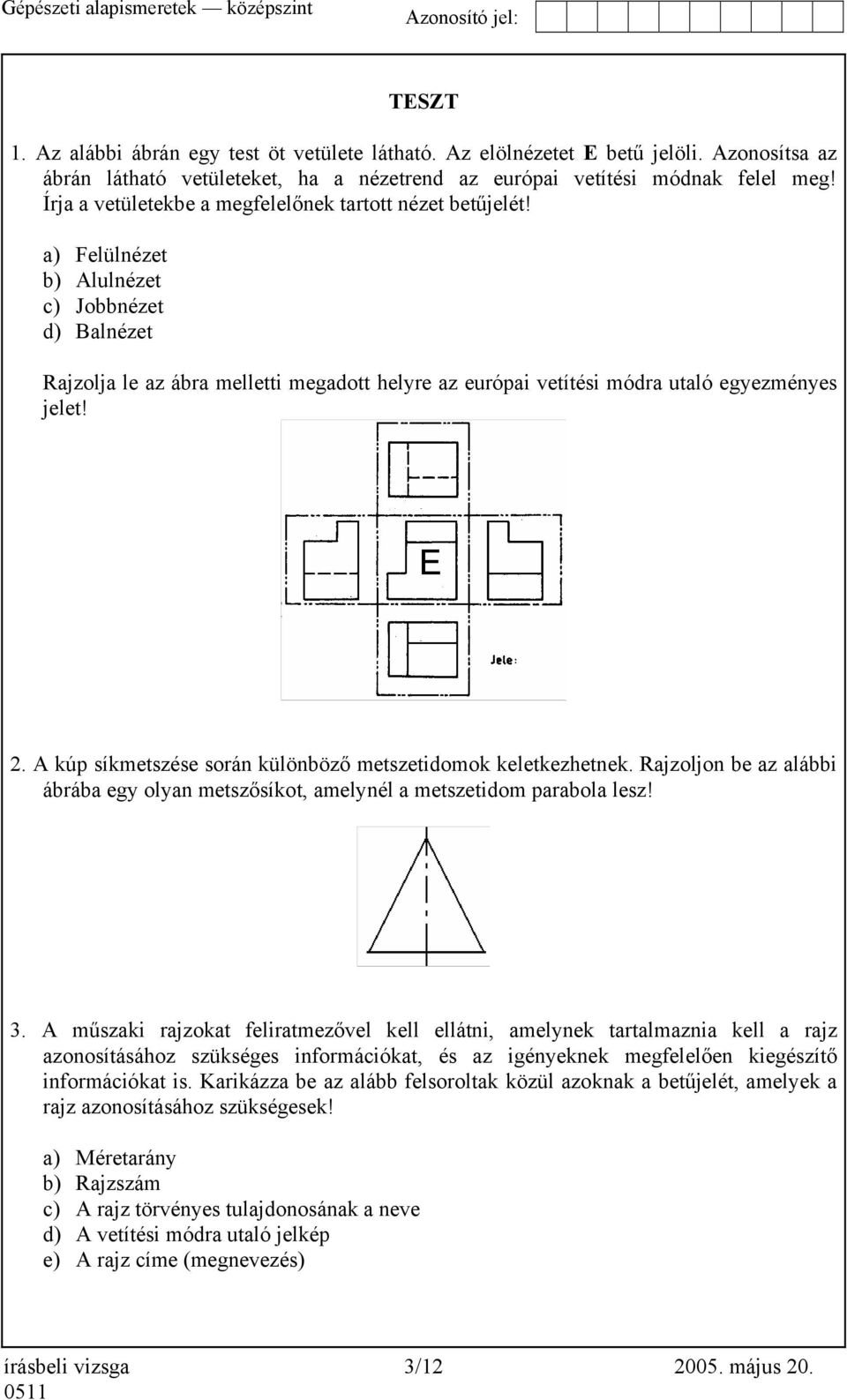

3 TESZT 1. Az alábbi ábrán egy test öt vetülete látható. Az elölnézetet E betű jelöli. Azonosítsa az ábrán látható vetületeket, ha a nézetrend az európai vetítési módnak felel meg! Írja a vetületekbe a megfelelőnek tartott nézet betűjelét! a) Felülnézet b) Alulnézet c) Jobbnézet d) Balnézet Rajzolja le az ábra melletti megadott helyre az európai vetítési módra utaló egyezményes jelet! 2. A kúp síkmetszése során különböző metszetidomok keletkezhetnek. Rajzoljon be az alábbi ábrába egy olyan metszősíkot, amelynél a metszetidom parabola lesz! 3. A műszaki rajzokat feliratmezővel kell ellátni, amelynek tartalmaznia kell a rajz azonosításához szükséges információkat, és az igényeknek megfelelően kiegészítő információkat is. Karikázza be az alább felsoroltak közül azoknak a betűjelét, amelyek a rajz azonosításához szükségesek! a) Méretarány b) Rajzszám c) A rajz törvényes tulajdonosának a neve d) A vetítési módra utaló jelkép e) A rajz címe (megnevezés) írásbeli vizsga 3/ május 20.

4 4. A síkbeli erőrendszerekre vonatkozó alábbi megállapítások vagy igazak vagy, hamisak. Írjon a helyesnek tartott állítás előtti kipontozott helyre I, a helytelennek tartott elé H- betűt! 1..Két erő csakis akkor lehet egyensúlyban, ha azonos nagyságúak, ellentétes értelműek és közös hatásvonalon helyezkednek el. 2..Az erő a hatásvonala mentén tetszőlegesen eltolható. 3..Négy síkbeli erő csak akkor van egyensúlyban, ha hatásvonaluk közös pontban metsződik. 4..Ha egy pontján elforgathatóan rögzített testre erő hat, akkor a test az erő hatására mindig elfordul. 5..Az erő testre gyakorolt hatása nem változik, ha az erőt a test egy másik pontjára helyezzük át. 5. Karikázza be az alábbi állítások közül azoknak a betűjelét, amelyek igazak a párhuzamos hatásvonalú koncentrált erőkkel terhelt kéttámaszú tartókra! a) A tartó tetszőleges keresztmetszetét egyidejűleg hajlítónyomaték és nyíróerő is terhelheti. b) A veszélyes keresztmetszet a tartó bármelyik keresztmetszetében lehet. c) Az egyensúlyt biztosító kényszerben a reakcióerőn kívül reakciónyomaték is ébred. d) A reakcióerők hatásvonala párhuzamos a terhelőerők hatásvonalával. e) A nyíróerő-ábra nem tartalmazhat ferde vonalakat. 6. Az alábbi feladatban a nagybetűvel jelzett egyszerű igénybevételek és az arab számokkal jelölt állítások közötti kapcsolatokat kell felismernie. Először az állítást olvassa el, és csak ezután keresse meg a hozzá tartozó igénybevétel betűjelét! Ezt írja az állítások előtti pontozott vonalra! (Egy állítás több igénybevételhez is kapcsolódhat.) A) Húzó-nyomó igénybevétel B) Hajlító igénybevétel C) Tiszta nyíró igénybevétel D) Csavaró igénybevétel 1... Van olyan szál, ahol a feszültség értéke nulla A szomszédos keresztmetszetek elcsúsznak egymáson Hosszváltozás lép fel Erő hozza létre. 7. Két alkatrészt csavarkötéssel rögzítünk egymáshoz. A csavarkötés kialakításához a következő szempontokat kell figyelembe venni: mindkét alkatrészben átmenő furat van, nagy meghúzási nyomaték szükséges, az összeerősítendő elemek mozgásnak, rázkódásnak vannak kitéve. írásbeli vizsga 4/ május 20.

5 Karikázza be az a g betűkkel jelölt elemek közül azoknak a betűjelét, amelyek a csavarkötés kialakításához szükségesek! a) Hengeresfejű csavar b) Hatlapfejű csavar, c) Hornyos anya, d) Hatlapú anya, e) Koronás anya, f) Alátét g) Rugós alátét 8. Az alábbi feladatban a nagybetűkkel jelölt tengelykapcsolók és az arab számokkal jelölt állítások közötti kapcsolatokat kell felismernie. Írja a megállapítás előtti pontozott vonalra a helyesnek tartott tengelykapcsoló típus betűjelét! P) Merev tengelykapcsolók B) Kiegyenlítő tengelykapcsolók D) Rugalmas tengelykapcsolók T) Súrlódó tengelykapcsolók 1 Van olyan típusa, amely akkor is alkalmazható, ha a tengelyvégek helyzete hossz-, sugár vagy mindkét irányban eltér egymástól. 2 A nyomatékot az e csoportba tartozó valamennyi típus változatlanul továbbítja. 3 Valamennyi típusa állandó kapcsolatú. 4 Biztonsági tengelykapcsolóként is alkalmazhatók. 5 A lökésszerű terheléseket csillapítják. 6 A helyes működés követelménye a két tengelyvég egytengelyűsége. 7 A melegedés csökkentésére gyakran olajkenést alkalmaznak. 9. Az alábbi feladatban a nagybetűvel jelzett fogalmak (vonatkozások) és az arab számokkal jelölt állítások közötti kapcsolatokat kell felismernie. Először az állítást olvassa el, és csak ezután keresse meg a hozzá tartozó megfelelő fogalom (vonatkozás) betűjelét. Ezt írja az állítások előtti pontozott vonalra! P) Egyenesfogazatú hengeres hajtások B) Kúpkerekes hajtások D) Egyikre sem vonatkozik T) Mindkettőre vonatkozik 1 Kitérő tengelyek esetén. 2 Szöget bezáró tengelyek esetén. 3 Párhuzamos tengelyek esetén. 4 Belső fogazattal is készíthető. 5 Az osztókör-átmérő a fogszám és a modul szorzataként számítható. 6 Kényszerkapcsolatú hajtás. írásbeli vizsga 5/ május 20.

6 10. A nyersanyagokat leggyakrabban eredetük szerint csoportosítjuk. Melyik ez a három csoport? Válaszát a pontozott vonalra írja! eredetű eredetű eredetű 11. Melyik megfogalmazás fejezi ki a legjobban a TECHNOLÓGIA fogalmát? Karikázza be a helyesnek tartott válasz betűjelét! a) A természetben megtalálható nyersanyagok átalakításának, feldolgozásának folyamatát írja le. b) A nyersanyagoknak a szükségletek kielégítésére szolgáló félkész- vagy késztermékké való feldolgozásának folyamatát írja le. c) Az anyagok megmunkálásának folyamatát írja le. d) A félkész termékek késztermékké való feldolgozását írja le. 12. Nézze meg figyelmesen az alábbi diagramot, és ennek alapján végezze el a feladatokat! a) Egészítse ki az alábbi mondatot! A megfelelő szót írja a pontozott vonalra! Az ábrán egy színfém. görbéje látható. b) Milyen halmazállapotú a fém az I. szakaszon?... c) Milyen halmazállapotú a fém a III. szakaszon?.. d) Mi jellemző a II. szakaszra? Egészítse ki a következő mondatot! A megfelelő szót írja a pontozott vonalra! A II. szakaszon az anyag hőmérséklete.. írásbeli vizsga 6/ május 20.

7 FELADATSOR 1. Számítsa ki a forgatónyomatékot az A pontra! a = 0,8 m b = 0,2 m α = 30 F = 100 N 2. Egy P = 15 kw teljesítményű villamos motor tengelycsonkjának szögsebessége ω = /min. Feladatok: a) Állapítsa meg a motor tengelycsonkjának igénybevételét, írja fel az adott igénybevételre vonatkozó méretezési összefüggést! b) Számítsa ki a kör keresztmetszetű tengelycsonk keresztmetszeti tényezőjének szükséges nagyságát, ha anyagára τ meg = 45 MPa feszültséget engedünk meg! 3. Számítsa ki egy kúpos tengelykapcsoló kúpfelületeit összeszorító merőleges irányú erő nagyságát, ha a kúpos tárcsa félkúpszöge α = 14 és a tárcsafeleket összeszorító axiális erő F a = 1100 N! írásbeli vizsga 7/ május 20.

8 4. Varratnélküli acél nyomócsővezeték p=5,5 bar nyomású, v=51,4 m/s sebességű, q=1,25 m 3 /s mennyiségű gőzt szállít. A cső anyagára megengedett feszültség σ meg = 90 MPa. Feladatok: a) Számítsa ki a cső átmérőjét! Válassza ki a megfelelő átmérőt! Szabványos csőátmérők mm:150; 200; 250; 300; b) Számítsa ki a cső falvastagságát, ha a járulék értéke =1 mm! Válassza ki a megfelelő falvastagságot! Szabványos falvastagságok mm: 2; 2,5; 2,75; 3; 3,25;. 5. Nyitott laposszíj-hajtás jellemző adatai: A hajtó tárcsa fordulatszáma: n 1 = /min A hajtott tárcsa fordulatszáma: n 2 = 960 1/min A szíjsebesség: v= 22 m/s Feladatok: a) Számítsa ki az áttételt! b) Határozza meg a hajtó szíjtárcsa átmérőjét! írásbeli vizsga 8/ május 20.

9 6. Készítse el az alábbi persely mérethálózatát, a méretvonalakra ne írjon méretszámot! írásbeli vizsga 9/ május 20.

10 írásbeli vizsga 10/ május 20.

11 írásbeli vizsga 11/ május 20.

12 témakör Teszt Feladatsor a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma ÖSSZESEN Az írásbeli vizsgarész pontszáma 100 minősítés (százalék) a témakör elért pontszáma javító tanár Teszt Feladatsor elért pontszám programba beírt pontszám javító tanár jegyző írásbeli vizsga 12/ május 20.
