1 ÉRETTSÉGI VIZSGA május 22. GÉPÉSZETI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 22. 8:00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Gépészeti alapismeretek középszint írásbeli vizsga 0801

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! Azoknál a feladatoknál, amelyeknél több jó válasz is lehetséges ne válassza azt a módszert, hogy valamennyi betűt bekarikázza, mert ebben az esetben a feladat nem értékelhető! Ha a helyes megoldások számánál több választ jelöl meg, akkor a többlet válaszok számával a pontszámot csökkenteni kell! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m- ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! írásbeli vizsga / május 22.

3 Egyszerű, rövid feladatok 1. A henger síkmetszése során különböző metszetidomok keletkezhetnek. Rajzoljon be az alábbi ábrába egy olyan metszősíkot, amelynél a metszetidom a lehetséges legnagyobb teljes ellipszis lesz! 1 pont 2. Melyik az a mértani test, amelynek valamennyi lehetséges síkmetszete kör? 1 pont 3. A pontot, az egyenest, a síkot a tér elemeinek nevezzük, mert valamennyi geometriai alakzat ezekből épül fel. Magyarázó vázlat segítségével mutassa be, hogyan építhető fel egy görbe vonal valamely térelem segítségével! 2 pont 4. A műszaki rajzokon különböző fajtájú és vastagságú vonalakat alkalmazunk. Karikázza be az alábbi alkalmazások közül azoknak a betűjelét, amelyeknél vékony folytonos vonalat rajzolunk! 3 pont a) Vonalkázás (sraffozás) b) Csatlakozó alkatrészek körvonala c) Nem látható élek d) Befordított szelvény körvonala e) Rövid középvonalak 5. Az ábrán látható szimmetrikus lemeztárgy méretmegadása hiányos. Adja meg a méretmegadás szabályainak megfelelően a 24 mm átmérőjű körön lévő ívek 18,84 mm hosszúságát! 2 pont írásbeli vizsga / május 22.

4 6. Az ábrán látható 50 mm névleges átmérőjű hengeres csap megengedett legnagyobb mérete 49,964 mm, megengedett legkisebb mérete pedig 49,929 mm. Adja meg a rajzon bejelölt méretvonalon a csap átmérőjének tűrésezett méretét! 3 pont 7. Egészítse ki az alábbi, merev testek statikájára vonatkozó hiányos mondatokat! A helyesnek tartott szót írja a pontozott vonalra! 3 pont a) Az erőrendszer, az az egyetlen erő, amely ugyanazt a hatást fejti ki a testre, mint az erőrendszer tagjai együttvéve. b) Az erőpárnak hatása van. c) Két közös hatásvonalú, azonos nagyságú, ellentétes értelmű erő van. d) Két közös pontban metsződő hatásvonalú erő.. hatásvonala a közös metszésponton megy át. e) A tartók veszélyes keresztmetszete ott.., ahol a nyíróerőábra előjelet vált. f) Síkbeli párhuzamos erőkkel terhelt kéttámaszú tartó. mindig valamelyik koncentrált erő hatásvonalában van. ( Két szót kell beírni!) 8. Egy G súlyú terhet két kötéllel az a) ábrán látható módon daruhorogra erősítünk és felemelünk. Rajzolja be a b) ábrába jellegre helyesen a teherre ható erőket! 3 pont 9. Egészítse ki az az alábbi mondatot! A helyesnek tartott szót írja a pontozott vonalra! 1 pont A felület egységére jutó... erőt feszültségnek nevezzük. írásbeli vizsga / május 22.

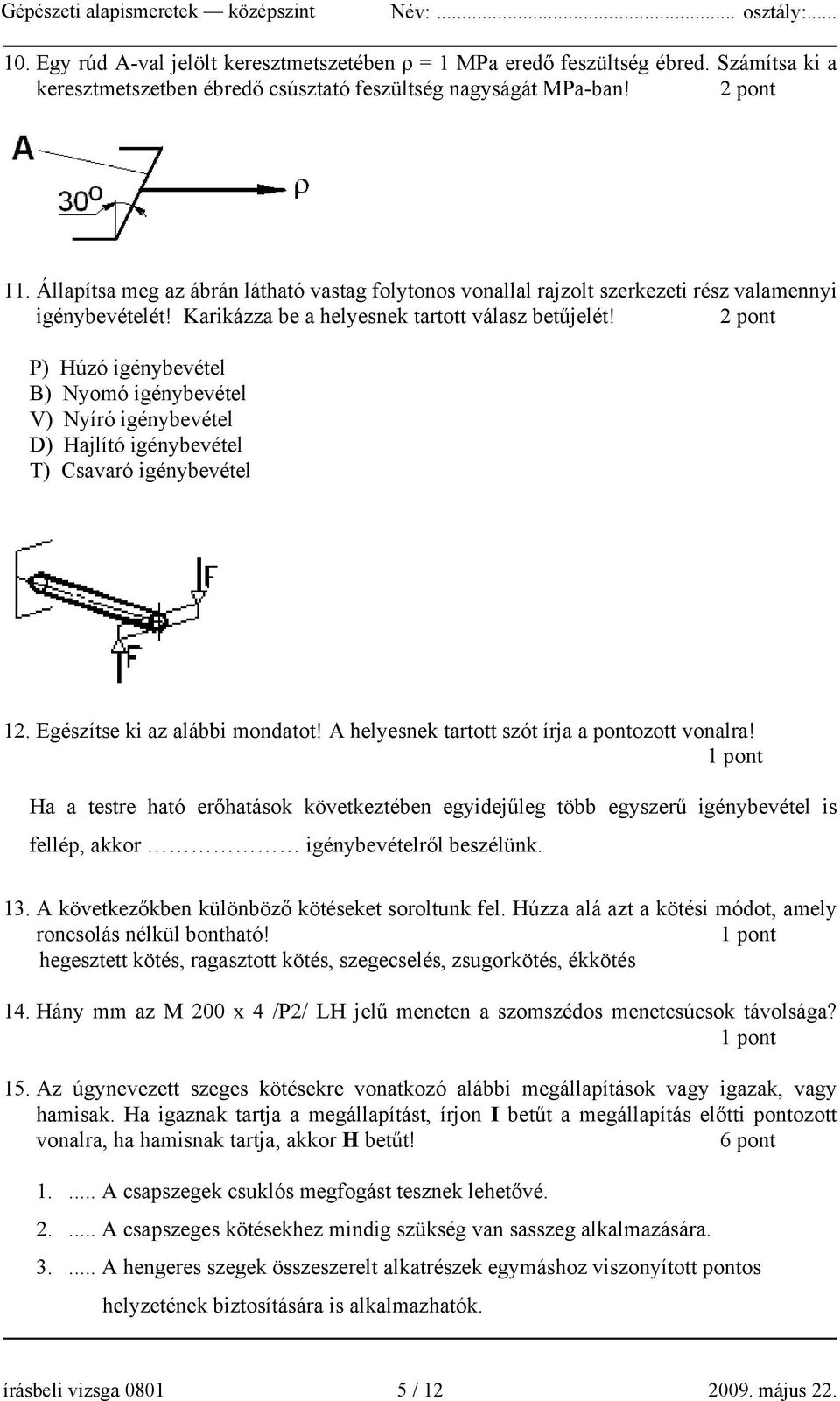

5 10. Egy rúd A-val jelölt keresztmetszetében ρ = 1 MPa eredő feszültség ébred. Számítsa ki a keresztmetszetben ébredő csúsztató feszültség nagyságát MPa-ban! 2 pont 11. Állapítsa meg az ábrán látható vastag folytonos vonallal rajzolt szerkezeti rész valamennyi igénybevételét! Karikázza be a helyesnek tartott válasz betűjelét! 2 pont P) Húzó igénybevétel B) Nyomó igénybevétel V) Nyíró igénybevétel D) Hajlító igénybevétel T) Csavaró igénybevétel 12. Egészítse ki az alábbi mondatot! A helyesnek tartott szót írja a pontozott vonalra! 1 pont Ha a testre ható erőhatások következtében egyidejűleg több egyszerű igénybevétel is fellép, akkor igénybevételről beszélünk. 13. A következőkben különböző kötéseket soroltunk fel. Húzza alá azt a kötési módot, amely roncsolás nélkül bontható! 1 pont hegesztett kötés, ragasztott kötés, szegecselés, zsugorkötés, ékkötés 14. Hány mm az M 200 x 4 /P2/ LH jelű meneten a szomszédos menetcsúcsok távolsága? 1 pont 15. Az úgynevezett szeges kötésekre vonatkozó alábbi megállapítások vagy igazak, vagy hamisak. Ha igaznak tartja a megállapítást, írjon I betűt a megállapítás előtti pontozott vonalra, ha hamisnak tartja, akkor H betűt! 6 pont A csapszegek csuklós megfogást tesznek lehetővé A csapszeges kötésekhez mindig szükség van sasszeg alkalmazására A hengeres szegek összeszerelt alkatrészek egymáshoz viszonyított pontos helyzetének biztosítására is alkalmazhatók. írásbeli vizsga / május 22.

6 4.... A kúposszeges kötések tengelyek és tárcsák együttforgását, közöttük nyomatékátadást tesznek lehetővé A csapszegek szabványos méretű és kialakítású kereskedelemben kapható késztermékek A hengeres szegeknek csak az átmérője szabványosított, a hosszuk nem. 16. Mit értünk a nyakcsap és végcsap kifejezések alatt? Olvassa el figyelmesen a felsorolást, és karikázza be a helyes válasz betűjelét! 1 pont a) A tengely két végén kialakított csapokat. b) Azokat a hengeres vagy kúpos-szegeket, melyekkel az alkatrészeket a tengelyre rögzítjük. c) Azokat a hengeres részeket, melyekre a csatlakozó tárcsákat, fogaskerekeket illesztjük. d) Azokat a hengeres részeket, melyekre a csapágyakat illesztjük. 17. Az alábbi feladatban a gördülő csapágyak a-b-c-d betűvel jelzett szerkezeti részei, és a szerkezeti részek feladatai közötti kapcsolatokat kell megkeresnie. Először a szerkezeti rész feladatára vonatkozó állítást olvassa el, s csak ezután keresse meg a hozzá tartozó szerkezeti részt! Ennek a betűjelét írja az állítások előtti pontozott vonalra! 4 pont a) Gördülő test b) Külső gyűrű (vagy tárcsák) c) Belső gyűrűk (vagy tárcsák) d) Kosár 1.. Tartalmazzák a futópályát, és a csapágyházhoz csatlakoznak. 2.. Tartalmazzák a futópályát, és a tengelyhez csatlakoznak. 3.. Gördülő mozgásukkal csökkentik a súrlódást, és továbbítják a terhelést a külső és belső gyűrűk (vagy tárcsák) között. 4.. Biztosítja a gördülőtestek egymástól való egyenletes távolságát 18. Az alábbi, pofás fékekre vonatkozó megállapítások vagy igazak, vagy hamisak. Ha igaznak tartja a megállapítást, írjon I betűt a megállapítás előtti pontozott vonalra, ha hamisnak tartja, akkor H betűt! 5 pont Az egypofás fék hátránya, hogy egy irányban terheli a tengelyt A pofás fékek kialakításuktól függetlenül mindkét forgásirányban azonos nagyságú fékezőnyomatékot fejtenek ki A kétpofás fék hátránya, hogy két irányban terheli a tengelyt A kétpofás fék kis fékezőnyomaték kifejtésére alkalmas A fékpofa mindig a tárcsán kívül helyezkedik el. írásbeli vizsga / május 22.

7 19. Az alábbi feladatban az edzéssel és a nemesítéssel kapcsolatos, A-B-C-D nagybetűvel jelzett fogalmak (vonatkozások) és az arab számokkal jelölt állítások közötti kapcsolatokat kell felismernie. Először az állítást olvassa el, s csak ezután keresse meg a hozzá tartozó megfelelő fogalom (vonatkozás) betűjelét! Ezt írja az állítások előtti pontozott vonalra! 5 pont A) Edzés B) Nemesítés C) Egyikre sem vonatkozik D) Mindkettőre vonatkozik 1. A hőkezelés végrehajtása után az acél martenzites szövetszerkezetű. 2. Hatására az anyag szövetszerkezete, s ezáltal fizikai, mechanikai tulajdonsága is megváltozik. 3. Célja az előző alakító műveletek után a munkadarabban visszamaradó feszültségek csökkentése. 4. Célja a szívósság növelése, finom szemcsézetű, homogén szövetszerkezet kialakítása. 5. A hőkezelés második lépése mindig megeresztés. 20. A transzformátorokra vonatkozó alábbi megállapítások vagy igazak vagy hamisak. Írjon a helyesnek tartott állítás előtti kipontozott helyre I, a helytelennek tartott elé H-betűt! 3 pont 1. A transzformátorok feladata a villamos energia mechanikai energiává történő átalakítása. 2. A transzformátorral a váltakozó feszültség nagyságát megváltoztathatjuk. 3. A primer és szekunder tekercsek feszültségének aránya egyenlő a primer és szekunder tekercsek menetszámának arányával. írásbeli vizsga / május 22.

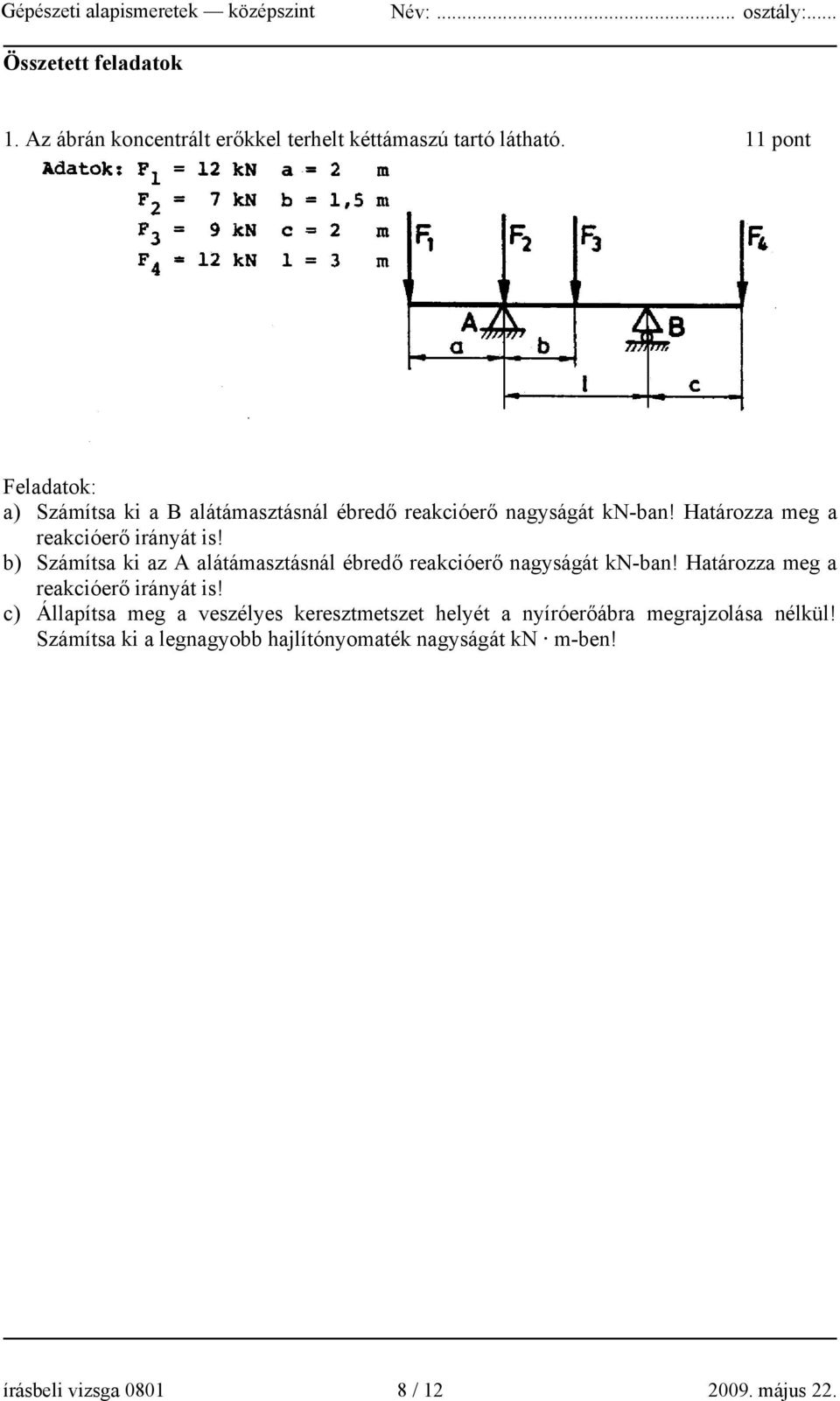

8 Összetett feladatok 1. Az ábrán koncentrált erőkkel terhelt kéttámaszú tartó látható. 11 pont Feladatok: a) Számítsa ki a B alátámasztásnál ébredő reakcióerő nagyságát kn-ban! Határozza meg a reakcióerő irányát is! b) Számítsa ki az A alátámasztásnál ébredő reakcióerő nagyságát kn-ban! Határozza meg a reakcióerő irányát is! c) Állapítsa meg a veszélyes keresztmetszet helyét a nyíróerőábra megrajzolása nélkül! Számítsa ki a legnagyobb hajlítónyomaték nagyságát kn m-ben! írásbeli vizsga / május 22.

9 2. A hatlapú anyát az ábrán látható módon, csavarkulcs segítségével húzzuk meg. 8 pont Adatok A karon kifejtett erő: F = 200 N Az erő karja: l = 0,2 m A kulcs anyagára megengedett feszültség: τ meg = 100 MPa A csavarkulcs-szár keresztmetszeti tényezőjének nagysága: K p = 803, m 3 Feladatok: a) Számítsa ki a csavarra ható forgatónyomaték nagyságát! b) Állapítsa meg a csavarkulcs szárának igénybevételét! c) Írja fel az adott igénybevételre vonatkozó méretezési - ellenőrzési összefüggést! d) Ellenőrizze szilárdságilag, hogy megfelel-e a csavarkulcs szárátmérőjének nagysága! írásbeli vizsga / május 22.

10 3. Átlapolt szegecskötést készítünk z = 2 darab szegeccsel. A szegecset F = 5 kn nagyságú nyíróerő terheli. 7 pont Feladatok: a) Írja fel az adott igénybevételre vonatkozó méretezési összefüggést! b) Számítsa ki a szegecs szükséges átmérőjét, ha anyagára τ meg = 45 MPa feszültséget engedünk meg! 4. Súrlódó tárcsás tengelykapcsoló M = 60 N m nyomatékot továbbit. 14 pont Adatok A súrlódó felület külső átmérője: d 2 = 230 mm A súrlódó felület belső átmérője: d 1 = 120 mm A súrlódási tényező a lemezek között: μ = 0,08 Feladatok: a) Határozza meg a lemezek összeszorításához szükséges axiális irányú erő nagyságát! b) Állapítsa meg a súrlódó lemezek igénybevételét! c) Írja fel az adott igénybevételre vonatkozó méretezési - ellenőrzési összefüggést! d) Megfelelnek-e szilárdságilag a súrlódó lemezek, ha anyagukra p meg = 290 kpa! írásbeli vizsga / május 22.

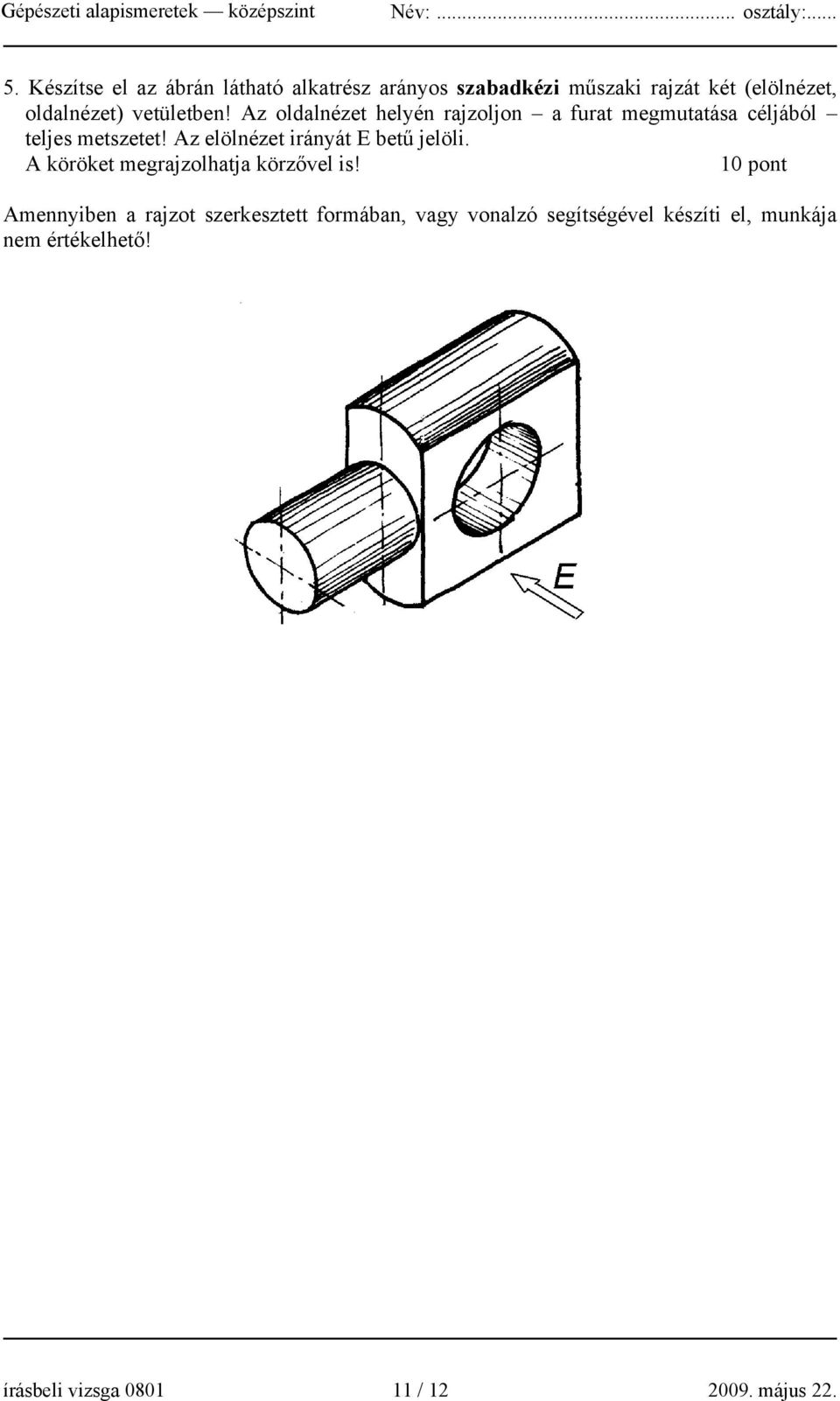

11 5. Készítse el az ábrán látható alkatrész arányos szabadkézi műszaki rajzát két (elölnézet, oldalnézet) vetületben! Az oldalnézet helyén rajzoljon a furat megmutatása céljából teljes metszetet! Az elölnézet irányát E betű jelöli. A köröket megrajzolhatja körzővel is! 10 pont Amennyiben a rajzot szerkesztett formában, vagy vonalzó segítségével készíti el, munkája nem értékelhető! írásbeli vizsga / május 22.

12 Témakör Egyszerű, rövid feladatok A feladat sorszáma Maximális pontszám Összetett 3. 7 feladatok Az írásbeli vizsgarész pontszáma 100 Elért pontszám A témakör maximális pontszáma A témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok elért pontszám programba beírt pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 22.
