1 ÉRETTSÉGI VIZSGA május 17. KÖZLEKEDÉSGÉPÉSZ ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 17. 8:00 Időtartam: 180 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Közlekedésgépész ismeretek írásbeli vizsga 1711

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A teszt jellegű feladatoknál csak az egyértelmű javítás fogadható el! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie, a kerekítési szabályok betartásával! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m- ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! A π-vel való számításoknál a π értékét 3,14-nek vegye. Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! Szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép, körző, vonalzó, ceruza használható írásbeli vizsga 2 / május 17.

3 Teszt jellegű kérdéssorok Húzza alá a helyes választ, vagy karikázza be annak betűjelét! 1. feladat 2 pont Mikor szabadalmaztatta Rudolf Diesel a róla elnevezett motort? a) 1862-ben. b) 1892-ben. c) 1902-ben. 2. feladat 2 pont Hol és mikor alkalmaztak először öntöttvas síneket? a) 1896-ban Belgiumban. b) 1867-ben Franciaországban. c) 1767-ben Angliában. 3. feladat 2 pont Ki és mikor repülte át először a La Manche-csatornát? a) 1909-ben Louis Blériot. b) 1809-ben a Wright fivérek. c) 1850-ben Henri Giffard. 4. feladat 2 pont Mit értünk az erő fogalmán? a) Az erő fogalmán a test méretváltozását értjük. b) Az erő fogalmán egy testnek egy másik testre gyakorolt hatását értjük. c) Az erő fogalmán a test alakváltozását értjük. 5. feladat 2 pont Hogyan jelöljük az erő irányát? a) Az erő irányát a vonal irányával, értelmét pedig a vonalra rajzolt nyíllal fejezzük ki. b) Az erő irányát a vonalra rajzolt nyíllal, értelmét pedig egy hajlásszöggel adjuk meg. c) Az erő irányát egy hajlásszöggel, értelmét pedig a vonalra rajzolt nyíllal adjuk meg. 6. feladat 2 pont Mikor van két erő által támadott merev test egyensúlyban? a) Ha az erők hatásvonala merőleges, nagyságuk egyenlő, értelmük pedig ellentétes. b) Ha az erők hatásvonala párhuzamos, nagyságuk egyenlő, értelmük pedig ellentétes. c) Ha az erők hatásvonala közös, nagyságuk egyenlő, értelmük pedig ellentétes. 7. feladat 2 pont Koncentrált erőkkel terhelt, két végén alátámasztott tartóknál hol lehet a veszélyes keresztmetszet helye? a) Veszélyes keresztmetszet ott lehet, ahol a nyíróerő értéke maximális. b) Veszélyes keresztmetszet ott lehet, ahol a nyíróerő értéke nulla, vagy előjelet vált. c) Veszélyes keresztmetszet ott lehet, ahol a hajlítónyomaték értéke nulla írásbeli vizsga 3 / május 17.

4 8. feladat 2 pont Mi a biztos önzárás feltétele a csavarmeneteknél? a) A menetemelkedési szög kisebb a súrlódási félkúpszögnél. b) A menetemelkedési szög nagyobb a súrlódási félkúpszögnél. c) A menetemelkedési szög egyenlő a súrlódási félkúpszöggel. 9. feladat 2 pont Milyen igénybevétel mellett viszi át a nyomatékot a reteszkötés? a) A reteszkötés a nyomatékot tisztán a retesz nyírása útján viszi át. b) A reteszkötés a nyomatékot tisztán a retesz hajlítása útján viszi át. c) A reteszkötés a nyomatékot tisztán a retesz húzása és hajlítása útján viszi át. 10. feladat 2 pont Mit fejez ki a rugóállandó (jele: c), és mi a mértékegysége? a) A rugóállandó a rugó egységnyi méretváltozásához tartozó erőszükségletét jelenti. Mértékegysége m/n. b) Az adott rugó rugókarakterisztikájának tetszőleges pontjához húzott érintője. Mértékegysége N/m. c) A rugóállandó a rugóra ható egységnyi erő hatására bekövetkező méretváltozást mutatja meg. Mértékegysége m/n. 11. feladat 2 pont Mit fejez ki a fogaskerékhajtásoknál a modul m, és hogyan számítjuk ki? a) A fogaskerék valamennyi méretét a modullal fejezzük ki. Kiszámítása: m = p / π. b) A fogaskerék fogszámát határozzuk meg a modullal. Kiszámítása: m = d z. c) Az osztókör átmérőjét határozhatjuk meg a segítségével. Kiszámítása: m = d π. 12. feladat 2 pont Mit nevezünk a fémeknél rejtett hőmennyiségnek vagy kristályosodási hőnek? a) A kristályosodási hő az a rejtett (latens) hőmennyiség, amelyet a fémmel kell közölni, hogy megolvadjon. b) A kristályosodási hő az a rejtett (latens) hőmennyiség, amelyet a fémmel olvadáspontján kell közölni, hogy megolvadjon. c) A kristályosodási hő az a rejtett (latens) hőmennyiség, amelyet a fémmel mágnesezési pontján kell közölni, hogy megolvadjon. 13. feladat 2 pont Mit nevezünk öntöttvasaknak? a) A 2,06% széntartalom alatti ötvözeteket nevezzük öntöttvasaknak (nyersvasaknak). b) A 2,06% széntartalom feletti ötvözeteket nevezzük öntöttvasaknak (nyersvasaknak). c) A 0,8% széntartalom alatti ötvözeteket nevezzük öntöttvasaknak (nyersvasaknak) írásbeli vizsga 4 / május 17.

5 14. feladat 4 pont Döntse el az állításokról, hogy igazak vagy hamisak! Válaszát húzza alá! A lágyítás a munkadarab külső rétegére kiterjedő hőkezelés. Igaz Hamis Ha az edzéssel martenzites szerkezetet kívánunk elérni, akkor a teljes keresztmetszetben átedzzük a munkadarabot. Igaz Hamis A bronz a réznek ónnal alkotott ötvözete. Igaz Hamis Műanyagoknak nevezzük azokat az óriásmolekulákból álló anyagokat, amelyeket szintetikus úton vagy természetes nagy molekulák átalakításával állítunk elő, és általában forgács nélküli alakítással tömegtermelésben dolgozunk fel alkatrésszé vagy késztermékké. Igaz Hamis Elméleti, szöveges és számítási feladatok 15. feladat 4 pont Sorolja fel a vízi közlekedés előnyeit a többi közlekedési alágazattal szemben! feladat 7 pont Sorolja fel a természetes és a mesterséges alapú ragasztók kötőanyagait! A természetes alapú ragasztók kötőanyagai: A mesterséges alapú ragasztók kötőanyagai: feladat 4 pont Fogalmazza meg Lenz törvényét! írásbeli vizsga 5 / május 17.

6 18. feladat 12 pont Az alábbi ábrán látható, egyik végén befogott tartó koncentrált erővel terhelt. A tartó körszelvényű. A szakítószilárdság R m = 420 MPa, az előírt biztonság n = 4,2. Forrás: Szabó Lászlóné: Mechanika, Képzőművészeti Kiadó, 109. old ábra a) Határozza meg a befogás helyén szükséges szelvényméretet! b) Ábrázolja a feszültségeloszlást! a) A befogás keresztmetszetét terhelő nyomaték: A megengedett feszültség: A szükséges keresztmetszeti tényező: A szükséges átmérő: b) A feszültség ábrázolása 1711 írásbeli vizsga 6 / május 17.

7 19. feladat 12 pont Egy egytárcsás, száraz súrlódó tengelykapcsolóval P = 40 kw teljesítményt továbbítunk n = 60 s -1 fordulatszámon. A súrlódó tárcsa külső átmérője D = 21 cm, a nyomólap és a tárcsa közötti súrlódási tényező µ = 0,3. a) Számítsa ki a tengelykapcsolóval átvihető nyomaték nagyságát, ha a nyomatékátvitel tényezőjét c = 1,8-re vesszük! b) Mekkora rugóerő szükséges a nyomaték átvitelére, ha az egytárcsás tengelykapcsoló tárcsa közepes sugara r k = 9 cm? c) Ellenőrizze, megfelel-e a tárcsa felületi nyomásra, ha a megengedett felületi nyomás p meg = 0, 25 MPa és a tárcsa d/d viszonya 0,7! a) A tengelykapcsolóval átvihető nyomaték: b) A szükséges rugóerő: A kerületi erő: A rugóerő: c) A tárcsa ellenőrzése felületi nyomásra: 1711 írásbeli vizsga 7 / május 17.

8 20. feladat 8 pont Egy izzó ellenállása 20 o C hőmérsékleten 3,44 Ω. Áramfelvétele 14 V üzemi feszültségen 357 ma. a) Mekkora az izzó ellenállása és teljesítménye 14 V üzemi feszültségen? b) Számítsa ki az izzószál hőmérsékletét 14 V üzemi feszültségen, ha az izzószál anyaga volfrám, és hőmérsékleti tényezője α = 0,004 1/ o C! a) A gépjárműizzó ellenállása és teljesítménye: b) Az izzószál hőmérséklete: 21. feladat 8 pont Egy tekercset 10 V egyenfeszültségre kapcsolunk. A tekercs induktivitása L = 15 mh, a tekercselés ellenállása R t = 5 Ω. a) Mekkora áram folyik a tekercsben állandósult állapotban? b) Számítsa ki a tekercs időállandóját! c) Mekkora önindukciós feszültség keletkezik a tekercsben kikapcsoláskor, ha R = 35 Ω? 1711 írásbeli vizsga 8 / május 17.

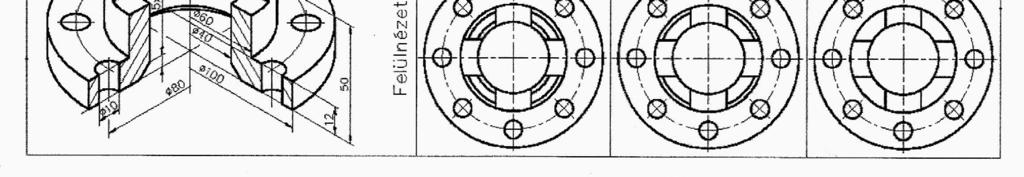

9 22. feladat 15 pont a) Válassza ki a szemléltető képhez tartozó elöl- és felülnézetet! A kiválasztott nézet betűjelét és számát írja az ábra alatti táblázatba! Elölnézet Felülnézet Forrás: Ocskó Gyula - Seres Ferenc: Gépipari szakrajz, Skandi-Wald Könyvkiadó, 207. old ábra b) Azonosítsa be a betűkkel jelölt metszősíkokhoz tartozó számokkal jelölt szelvényeket! A kiválasztott szelvény számát írja az ábra alatti táblázatba! Metszősík jele A B C D E F G H I J Szelvény jele Forrás: Ocskó Gyula: Műszaki rajz példatár, 34. ábra Helyes válaszonként adható 1 pont, összesen: 1711 írásbeli vizsga 9 / május 17.

10 1711 írásbeli vizsga 10 / május 17.

11 1711 írásbeli vizsga 11 / május 17.

12 Teszt jellegű kérdéssorok Elméleti szöveges és számítási feladatok a feladat pontszám sorszáma maximális elért maximális elért Az írásbeli vizsgarész pontszáma 100 dátum javító tanár Teszt jellegű kérdéssorok Elméleti szöveges és számítási feladatok pontszáma egész számra kerekítve programba elért beírt dátum dátum javító tanár jegyző 1711 írásbeli vizsga 12 / május 17.
