1 ÉRETTSÉGI VIZSGA október 20. GÉPÉSZET ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA október 20. 8:00 Időtartam: 180 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Gépészet ismeretek írásbeli vizsga 1712

2 Fontos tudnivalók Az írásbeli feladatok tesztfeladatokból, kifejtő feladatokból, szerkesztést igénylő feladatokból és számítási feladatokból állnak. A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! Az egyes feladatoknál történő esetleges javítások egyértelműek legyenek! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható, egyéb esetekben a ceruzával megadott válaszok, eredmények nem értékelhetőek! Azoknál a feladatoknál, amelyeknél több jó válasz is lehetséges, ne válassza azt a módszert, hogy valamennyi lehetőséget megjelöli, mert ebben az esetben a feladat nem értékelhető! Ha a helyes megoldások számánál több választ jelöl meg, akkor a többletválaszok számával az adott feladatban megszerzett pontszám csökkentésre kerül! A számítást igénylő feladatoknál minden esetben fel kell írni a megfelelő összefüggést, majd behelyettesíteni a számértékeket, és elvégezni a szükséges számítási műveleteket. A végeredménynél a mérőszám mellett fel kell tüntetni a mértékegységet is. Ha az egyes feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, a végeredményeket az SI előírásainak megfelelően, az ott feltüntetett alapegységek mértékegységeinek (m, s, kg, stb.) figyelembe vételével kell megadni, ill. származtatni! (N, Pa, W, stb.) A forgácsolás-technológiai feladatoknál az SI-től eltérő, de a gyakorlatban általánosan elfogadott mértékegységek használata is megengedett. (m/min, mm 3 /min, stb.) A számítást igénylő feladatoknál az eredményeket a feladatkiírásban szereplő tizedesjegy pontosságra kell kerekíteni a matematikai kerekítés szabályai szerint írásbeli vizsga 2 / október 20.

3 Tesztfeladatok 1. Az alábbi felsorolás közül húzza alá az igaz állítást! 1 pont A munkavállaló jogosult megkövetelni a munkáltatójától a) az egészséget nem veszélyeztető és biztonságos munkavégzés feltételeit, a veszélyes tevékenységhez a munkavédelemre vonatkozó szabályokban előírt védőintézkedések megvalósítását; b) az étkezési hozzájárulást és az utazási költségtérítést; c) az egészséget nem veszélyeztető és biztonságos munkavégzéshez szükséges ismeretek rendelkezésére bocsátását, a betanuláshoz való lehetőség biztosítását; d) a munkavégzéshez munkavédelmi szempontból szükséges felszerelések, munka- és védőeszközök, az előírt védőital, valamint tisztálkodószerek és tisztálkodási lehetőség biztosítását. 2. Az alábbi felsorolás közül húzza alá az igaz állításokat! 3 pont Kell-e ismétlődő oktatásban részesíteni a hat hónap után korábbi munkahelyére visszatérő munkavállalót amennyiben nincs változás a környezetében? a) igen; b) nem kötelező; c) ajánlott; d) igen, ha azt egyéb jogszabály kötelezővé teszi. 3. Egészítse ki az alábbi mondatot! 5 pont Baleset: az emberi szervezetet ért olyan egyszeri.. hatás, amely a sérült akaratától.,. vagy aránylag rövid idő alatt következik be és sérülést, mérgezést vagy más (testi, lelki)., illetőleg.. okoz. 4. Ön a gyakorlati oktatás helyszínén az alábbi biztonsági jelzést látta. 4 pont Alakja kör. Fekete piktogram fehér alapon, szélén és a harántsávban (balról jobbra 45 o -os szögben) vörös. A vörös szín a jel felületének legalább 35 %-át teszi ki. Értelmezze a tábla jelentését! 1712 írásbeli vizsga 3 / október 20.

4 5. Az alábbi meghatározások közül válassza ki (húzza alá) a környezetszennyezés fogalmát! 2 pont a) Valamely anyag, vagy energia kibocsátása a környezetbe. b) A környezet valamely elemének a kibocsátási határértéket meghaladó terhelése. c) A szennyezés a környezet valamely elemének tulajdonságait oly mértékben változtatja meg, hogy azok természetes, vagy korábbi állapota csak beavatkozással, vagy egyáltalán nem állítható helyre. d) Meghatározott helyen fellépő szennyezettségi érték, melyet valamennyi forrás kibocsátásainak a terjedés által módosított, összegzett hatása idéz elő 1712 írásbeli vizsga 4 / október 20.

5 Kifejtő feladatok 1. feladat 1 pont Határozza meg egy egyszerű kengyeles mikrométer mérési pontosságát mm-ben? 2. feladat 4 pont Ismertesse a műszaki kerámiák legalább négy jellemző tulajdonságát! feladat 2 pont Nevezzen meg két szívósságfokozó hőkezelő eljárást! feladat 2 pont Ismertesse a Brinell-féle keménységmérés alkalmazásának korlátait!. 5. feladat 4 pont Soroljon fel a technológiai vizsgálatok közül legalább négyet! írásbeli vizsga 5 / október 20.

6 6. feladat 6 pont Az MSZ EN szabványos jelölési rendszerben egy anyagjel a következők szerint épül fel: Értelmezze az anyagjelben szereplő tagokat! X5 CrNi Az anyagjelben szereplő tagok értelmezése: X Cr... Ni feladat 2 pont Sorolja fel egyetemes esztergán a kúpesztergálás lehetőségeit! Legalább két lehetőséget írjon! 8. feladat 2 pont Ismertesse a nyomatéki tételt? 9. feladat 2 pont Ismertesse a Bibby tengelykapcsoló kialakítását, alkalmazását? 1712 írásbeli vizsga 6 / október 20.

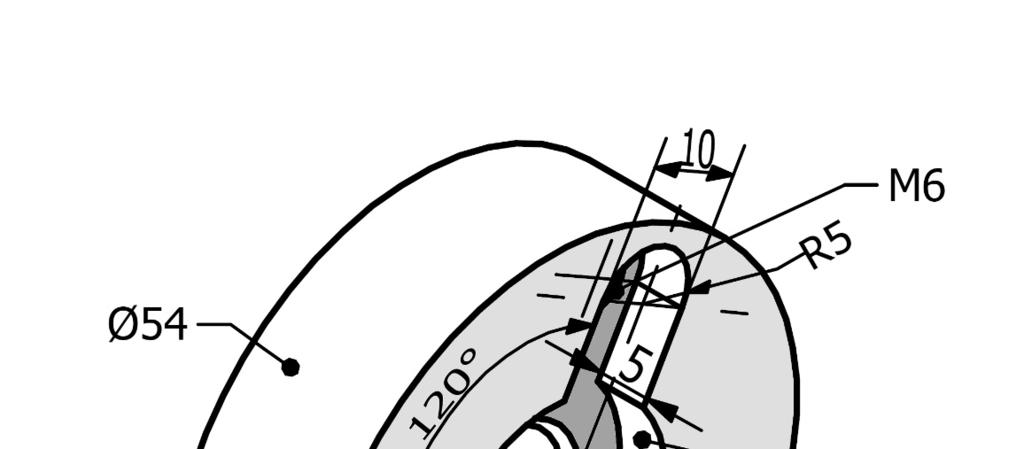

7 Szerkesztést igénylő feladatok 1. A szemléltető axonometrikus kép alapján szerkessze meg a tárcsa méretezett alkatrészrajzát! 20 pont A rajz készítésekor vegye figyelembe az alábbiakat! A következő oldalon elkezdett vázlaton megrajzolt tengelyvonalat a nyíl irányából alkotott nézeti kép szerkesztésére használja fel! Az alkatrész másik nézetét befordított metszettel hozza létre! M2:1 méretaránnyal dolgozzon! Az 14 méretű furatra F7 tűrést írjon elő! Az így tűrésezett méret felső eltérése +34 µm, alsó eltérése +16 µm. A tűrésezett méret adatait tűréstábla segítségével tüntesse fel a rajzon! Az alkatrész összes felületének átlagos felületi érdesség-előírása 3,2 µm. Jelölje a rajzon! Az R5-ös kimunkálások és az M6-os menetes furatok középpontjai 40 mm-es lyukkörön helyezkednek el. A rajz készítésekor pontosan dolgozzon! Az elfogadható méreteltérés legfeljebb 1 mm! 1712 írásbeli vizsga 7 / október 20.

8 A szerkesztést igénylő feladat megoldása: 1712 írásbeli vizsga 8 / október 20.

9 Számítást igénylő feladatok 1. feladat 15 pont Határozza meg számítással az ábrán látható összetett síkidom súlypontjának koordinátáit a jelölt koordináta-rendszerben. A számításokat cm -ben, végezze! y[mm] ,0 x[mm] 80 Feladatok: a) Bontsa fel az összetett síkidomot a szükséges számú egyszerű síkidomra és jelölje be azok súlypontjainak ismert helyzetét! b) Határozza meg az egyszerű síkidomok saját súlypontjainak a koordinátáit! ( ; ; ;) c) Határozza meg az egyszerű síkidomok statikai nyomatékait az x tengelyre! ( ) d) Határozza meg az egyszerű síkidomok statikai nyomatékait az y tengelyre! ( ) e) Határozza meg az összetett síkidom súlypontjának koordinátáit a megadott koordinátarendszerben!( ; ) 1712 írásbeli vizsga 9 / október 20.

10 1712 írásbeli vizsga 10 / október 20.

11 2. feladat 8 pont Az ábrán látható, két végén csapágyazott közlő tengellyel teljesítményt viszünk át egyik fogaskerékről a másikra egyenletes, stabil üzem során. P be P ki Adatok: - az átvitt teljesítmény: = 10 - a tengely fordulatszáma: = a tengely átmérője: = 30 - a tengely anyagának csúsztató rugalmassági modulusza: = 0, a tengely megengedett szögdeformációja: = 0,25 / Feladatok: a) Határozza meg a tengelyt terhelő csavarónyomatékot! ( ) b) Határozza meg a tengely elcsavarodásának mértékét a fogaskerekek között radiánban és fokban is kifejezve! ( ; ) c) Számítással ellenőrizze, majd minősítse a tengelyt megfelelősség szempontjából, hogy a megengedett deformációt figyelembe véve, alkalmas-e a megadott teljesítmény átvitelére! Kiegészítő információ: - a kör keresztmetszet poláris inercianyomatéka: = 1712 írásbeli vizsga 11 / október 20.

12 3. feladat 10 pont Merev, tárcsás tengelykapcsolóval kapcsoljuk össze egy erőgép és egy munkagép tengelyét. A nyomatékátvitel módja erőzárás, melynek érdekében közvetett csavarkötéssel a megfelelő erővel szorítjuk össze a két kapcsoló felet. Számítsa ki a csavarok meghúzásakor kifejtendő forgatónyomatékot! A meghúzás során az anyát forgatjuk. A számítások eredményeit három tizedesjegy pontosságra kerekítse. Adatok: - a kapcsoló feleket összeszorító erő: = 10 - a csavarok száma: =4 - az alkalmazott hatlapfejű csavarok mérete: a csavarmenet középátmérője: = 9,35 - a hatszögfej laptávolsága: = 16 - súrlódási tényező a menetek között: =0,1 - súrlódási tényező az anya és a nyugvó alátét között: =0,15 Feladatok: a) Határozza meg az egy csavar által kifejtendő összeszorító erő nagyságát! ( ) b) Határozza meg a csavarmenet emelkedési szögét! ( ) c) Határozza meg a menetek közötti módosított súrlódási félkúpszög nagyságát! ( ) d) Határozza meg az anya felfekvő felületének közepes átmérőjét! ( ö ) e) Határozza meg az egy csavar meghúzásához szükséges forgatónyomatékot! ( ö ) Kiegészítő információ: Az anya teljes homlokfelületével (körgyűrű) érintkezik az alatta lévő felülettel írásbeli vizsga 12 / október 20.

13 4. feladat 7 pont Kétsoros, átlapolt szegecskötés méretezése, a maximális terhelhetőség meghatározása. A szegecsek jellemző igénybevétele: tiszta nyírás. A számítások eredményeit két tizedesjegy pontosságra kerekítse. (A palástnyomás hatását hagyja figyelmen kívül.) d A-A F s F F b F A A Adatok: - az összekötendő lemezek vastagsága: =3 - az összekötendő lemezek szélessége: = 50 - a szegecsek száma: =4 - a szegecsek átmérője: =6 - a szegecsszárban megengedett nyírófeszültség: = 80 Feladatok: a) Határozza meg a méretezés szempontjából mértékadó nyírt keresztmetszet nagyságát! (Σ í ) b) Határozza meg a kötés terhelhetőségét a szegecsek anyagára megengedett nyírófeszültség alapján! ( ) c) Határozza meg a húzó igénybevétellel terhelt lemezek hatásos keresztmetszetét! ( ) d) Határozza meg a megengedett maximális terhelés hatására a lemezekben ébredő húzófeszültség nagyságát! ( é ) 1712 írásbeli vizsga 13 / október 20.

14 1712 írásbeli vizsga 14 / október 20.

15 1712 írásbeli vizsga 15 / október 20.

16 Tesztfeladatok Kifejtő feladatok Szerkesztést igénylő feladatok Számítást igénylő feladatok a feladat pontszám sorszáma maximális elért maximális elért Az írásbeli vizsgarész pontszáma 100 dátum javító tanár Tesztfeladatok Kifejtő feladatok Szerkesztést igénylő feladatok Számítást igénylő feladatok pontszáma egész számra kerekítve programba elért beírt dátum dátum javító tanár jegyző 1712 írásbeli vizsga 16 / október 20.
