04. 1:100 léptékű metszetek szabályai
|
|
- László Bogdán
- 5 évvel ezelőtt
- Látták:
Átírás
1 04. 1:100 léptékű metszetek szabályai Horváth Tamás PhD építész, egyetemi tanársegéd Széchenyi István Egyetem, Győr Építészeti és Épületszerkezettani Tanszék 1
2 1:100 lépték Mi az ábrázolás célja? Az épület formáinak bemutatása Pontos geometria megadása Terek és kapcsolataik megmutatása Funkcionális alkalmasság bizonyítása Szükséges minimális méretek betartása Terek és szerkezetek viszonya Anyag és szerkezet megadása Tartószerkezetek meghatározása Szerkezeti felépítés, rétegrendek Bizonyos esetekben: Mi nem cél? Ezt a tervet ellenőrzi és engedélyezi az építésügyi hatóság Ez a terv képezi a építkezés alapját (néhány kiegészítéssel) Minden részlet pontos meghatározása Mikor használjuk? Általános részletességigényű tervezési feladatoknál Építési engedélyezéskor Egyszerű bejelentésnél Előnyei: Kis méretű, jól áttekinthető rajzok Hátrányai: Vetületi összefüggések elvesznek Kevés hely az információknak, hamar besűrűsödik Korlátozottan kótázható 2
3 3. feladat 2 alaprajz + 1 hosszmetszet + 1 homlokzat 1 házról 3
4 1:100 rajzok 4
5 KameleonLab: Lakóház, Wrocław metszősík 5
6 KameleonLab: Lakóház, Wrocław 6

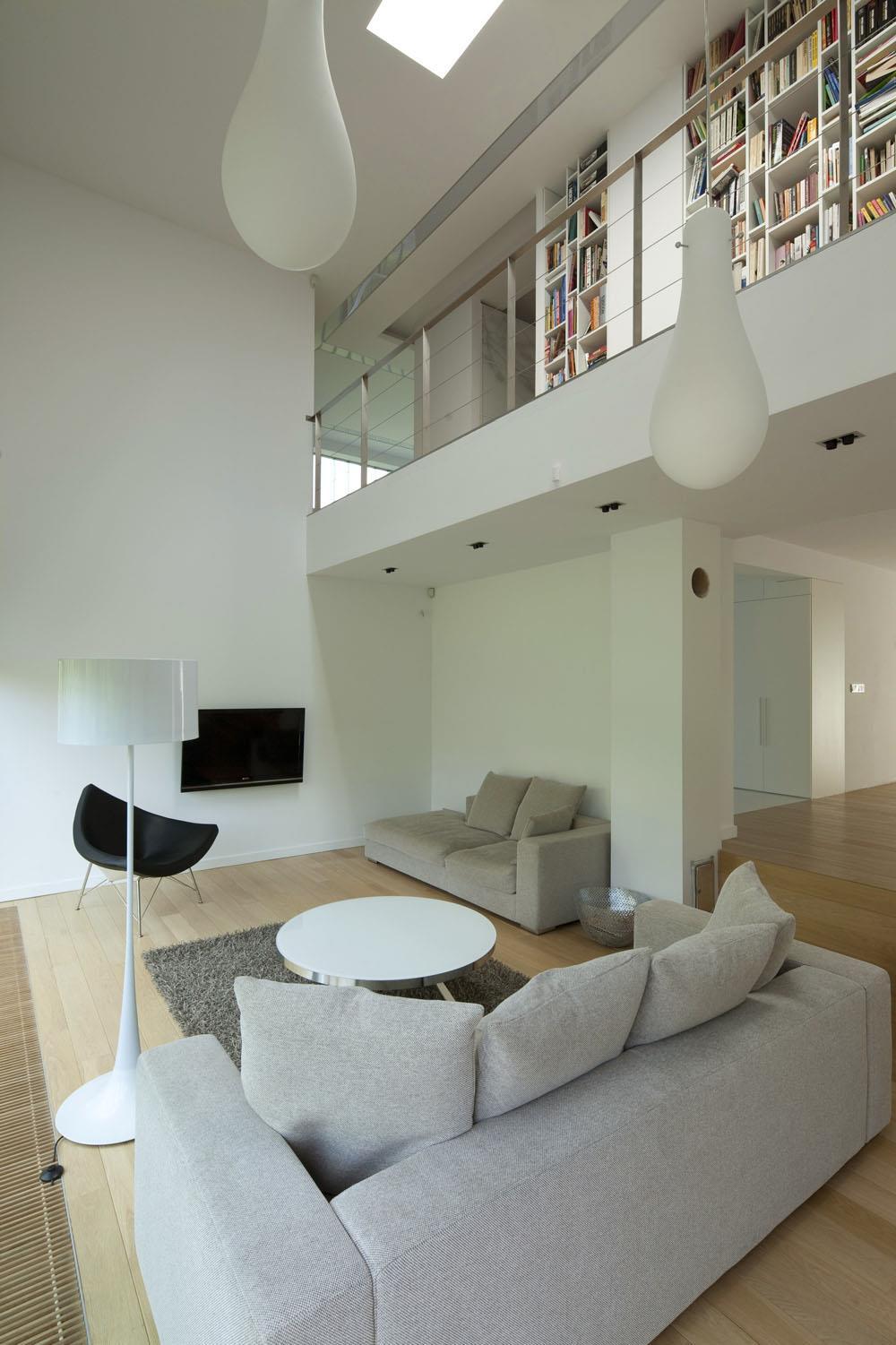

7 KameleonLab: Lakóház, Wrocław 7
8 KameleonLab: Lakóház, Wrocław 8
9 KameleonLab: Lakóház, Wrocław 9
10 KameleonLab: Lakóház, Wrocław metszősík 10
11 KameleonLab: Lakóház, Wrocław 11
12 KameleonLab: Lakóház, Wrocław 12
13 KameleonLab: Lakóház, Wrocław 13
14 KameleonLab: Lakóház, Wrocław 14
15 KameleonLab: Lakóház, Wrocław 15
16 AA metszet 1: Mik a szerkezetépítés főbb lépései?
17 F1 rétegrend ÉPÜLETSZERKEZETEK 1. glettelés és festés 30 cm Ytong P2 falazat, vékony habarccsal falazva 5 cm kőzetgyapot hőszigetelés, 5/5 cm függőleges fenyőfa zárléc váz között 5 cm kőzetgyapot hőszigetelés, 5/5 cm vízszintes fenyőfa zárléc váz között 1 réteg szélzáró, de páraáteresztő fólia 2,5 cm légrés, 5/2,5 cm függőleges fenyőfa zárléc váz között 2,5 cm légrés, 5/2,5 cm vízszintes fenyőfa zárléc váz között 2 cm fenyőfa burkolat, lazúrfestékkel feketére festve 17 Mely rétegeket tudunk ábrázolni ebben a léptékben?
18 F2 rétegrend ÉPÜLETSZERKEZETEK 1. glettelés és festés 30 cm Ytong P2 falazat, vékony habarccsal falazva 10 cm homlokzati hőszigetelő rendszer: ragasztó + EPS hőszigetelés + hálós vékonyvakolat 0,2 cm fehér vagy sárga színű homlokzati vékonyvakolat 18
19 R1 rétegrend ÉPÜLETSZERKEZETEK 1. 2 cm fagyálló kerámia burkolat, ragasztóhabarccsal 10 cm vasalt aljzatbeton 20 cm tömörített kavicságy tömörített földfeltöltés termett talaj 19
20 R2 rétegrend ÉPÜLETSZERKEZETEK 1. 2 cm mázas kerámia burkolat, ragasztóhabarccsal vagy szalagparketta alátét habszivaccsal 5 cm úsztatott aljzatbeton 1 réteg technológiai szigetelő fólia 3 cm kőzetgyapot hangszigetelés 10 cm expandált polisztirolhab (EPS) hőszigetelés 1 réteg bitumenes vastaglemez talajnedvesség elleni szigetelés 12 cm hálósan vasalt aljzatbeton 20 cm tömörített kavicságy tömörített földfeltöltés termett talaj 20
21 R3 rétegrend ÉPÜLETSZERKEZETEK 1. 2 cm műanyag-fa kompozit burkolat 5 cm műanyag-fa kompozit szerelő váz, közötte légrés 12 cm hálósan vasalt aljzatbeton, 1%-os lejtéssel 20 cm tömörített kavicságy tömörített földfeltöltés termett talaj 21
22 R4 rétegrend ÉPÜLETSZERKEZETEK 1. 2 cm mázas kerámia burkolat, ragasztóhabarccsal vagy szalagparketta alátét habszivaccsal 5 cm úsztatott aljzatbeton 1 réteg technológiai szigetelő fólia 3 cm kőzetgyapot hangszigetelés 20 cm monolit vasbeton födém glettelés és festés 22
23 R5 rétegrend ÉPÜLETSZERKEZETEK 1. 2 cm mázas kerámia burkolat, ragasztóhabarccsal vagy szalagparketta alátét habszivaccsal 5 cm úsztatott aljzatbeton 1 réteg technológiai szigetelő fólia 3 cm kőzetgyapot hangszigetelés 20 cm monolit vasbeton födém 15 cm homlokzati hőszigetelő rendszer: ragasztó + EPS hőszigetelés + hálós vékonyvakolat 0,2 cm fehér vagy sárga színű homlokzati vékonyvakolat 23
24 R6 rétegrend ÉPÜLETSZERKEZETEK 1. glettelés és festés 20 cm monolit vasbeton födém 3-12 cm polisztirol adalékos könnyűbeton lejtésképzés 1 réteg párazáró réteg 20 cm expandált polisztirolhab (EPS) hőszigetelés 1 réteg elválasztó filc 1 réteg PVC csapadékvíz elleni szigetelés 5 cm kavicsterítés 24
25 Részletek 1 ÉPÜLETSZERKEZETEK Alapárok 2. Alaptest 3. Lábazati fal (főfalé) 4. Földvisszatöltés és kavicságy 5. Vasalt aljzat 6. Talajnedvesség elleni szigetelés 7. Felmenő fal (csak nézetben) 8. Nyílászáró 9. Belső oldali glettelés 10. Lábazati hőszigetelés 11. Lábazati fal (teraszé) 12. Földvisszatöltés és kavicságy 13. Vasalt aljzat 14. Hő- és hangszigetelés, technológiai fólia 15. Aljzatbeton 16. Festés 17. Padlóburkolat és teraszburkolat 25 Rajzoljuk fel együtt a csomópontot, követve az építési sorrendet!
26 Részletek 2 ÉPÜLETSZERKEZETEK Felmenő fal (nézetben) 2. Nyílásáthidalás kiegészítő hőszigeteléssel 3. Felmenő falazat (metszetben) 4. Monolit vasbeton födém 5. Válaszfal (nézetben) 6. Külső nyílászáró 7. Belső oldali glettelés 8. Hangszigetelés, technológiai fólia 9. Aljzatbeton 10. Festés 11. Belső nyílászáró 12. Padlóburkolat 13. Hőszigetelő homlokzati vakolatrendszer 26
27 Részletek 3 ÉPÜLETSZERKEZETEK Acél oszlop 2. Monolit vasbeton födém 3. Felmenő falazat 4. Belső oldali glettelés 5. Hangszigetelés, technológiai fólia 6. Aljzatbeton 7. Festés 8. Padlóburkolat 9. Homlokzati fal hőszigetelése 10.Hőszigetelő homlokzati vakolatrendszer (alul) 11. Homlokzati fal burkolása 27
28 Részletek 4 ÉPÜLETSZERKEZETEK Felmenő falazat 2. Monolit vasbeton födém 3. Belső oldali glettelés 4. Vasbeton attika fal 5. Könnyűbeton lejtésképzés 6. Hőszigetelés (falon) 7. Homlokzatburkolat 8. Attikafedés kialakítása 9. Párazáró réteg 10.Hőszigetelés (tetőn) 11. Elválasztó filc és vízszigetelés 12.Kavicságy 13.Festés (bent) 28
29 1:100 metszet ellenőrző lista ÉPÜLETSZERKEZETEK 1. Az alaprajzon jelölt metszősíkkal képezve, legalább kettő, lehetőség szerint egymásra merőleges hossz- és keresztmetszet, melyek közül az egyik megmutatja az épületben található lépcsőt, lépcsőházat és a tetőszerkezet keresztmetszetét. elmetszett szerkezetek anyagjelölt metszetei, réteges szerkezeteknél a rétegek ábrázolásával (falak, födémek, tető) ajtók és ablakok jelölése: az áthidalás és a párkánymegoldás ábrázolásával a metszősík előtt nézetben látható szerkezetek kontúrjai: épületrészek, tetősíkok, tetőszerkezeti elemek, kémények, gerendák, nyílászárók, lépcsők, rámpák, ereszmegoldás és vízelvezetés, kémények, szellőzők a metszősík mögötti fontosabb szerkezetek és a takart szerkezetek kontúrjai szaggatott vonalakkal a saját telken álló, illetve a szomszédos telkeken álló, csatlakozó, meglévő, tervezett, jövőben tervezett és bontandó épületrészek vagy épületszerkezetek jelölése csatlakozó terep, talaj jelölése metszetben, domborzat nézete; mértékadó talajvíz szint, termett talaj szintje, humusz rétege utak, járdák, épített környezet elemeinek metszete vagy nézete növényzet, fák, a természetes környezet elemeinek metszete vagy nézete helyiségek megnevezése rétegrendek jelölése és kiírása: rétegvastagság, rétegszám, szerkezeti elem és anyag szerkezeti elemek megnevezése és méretei az épület jellemző szintjei: főként padló szintek, tető jellemző magassági adatai függőleges kóták: belmagasság és szerkezet, emeletmagasság vízszintes kóták: főfalak, lábazati fal, alapozás (rajz alatt) tetőhajlásszögek, szarufahosszok, fesztávok rajz címe, léptéke épület megnevezése, helye 29
30 Északi homlokzat 1:100 30
31 1:100 homlokzat ellenőrző lista ÉPÜLETSZERKEZETEK 1. Az épület homlokzati síkjával párhuzamos függőleges metszősíkkal képezve, minden eltérő nézetből elmetszett szerkezetek anyagjelölt metszetei, réteges szerkezeteknél a rétegek ábrázolásával (falak, födémek, tető) a metszősík előtt nézetben látható szerkezetek kontúrjai: épületrészek, tetősíkok, tetőszerkezeti elemek, kémények, gerendák, nyílászárók, lépcsők, rámpák, ereszmegoldás és vízelvezetés, kémények, szellőzők nyílászárók: a tok és szárny nézetvonalainak elkülönítésével a párkányok és a nyitási irány jelölésével a homlokzathoz belülről csatlakozó szerkezetek takart vonalas ábrázolása, főleg a sarokpontokban a saját telken álló, illetve a szomszédos telkeken álló, csatlakozó, meglévő, tervezett, jövőben tervezett és bontandó épületrészek jelölése csatlakozó terep, talaj jelölése metszetben, domborzat nézete utak, járdák, épített környezet elemeinek nézete növényzet, fák, a természetes környezet elemeinek nézete a homlokzaton fellelhető anyagok kigyűjtése az épület jellemző szintjei: csatlakozó terep szintjei, nyílászárók méretei, tető jellemző magassági adatai rajz címe, léptéke épület megnevezése, helye 31
32 32
33 33
34 34
