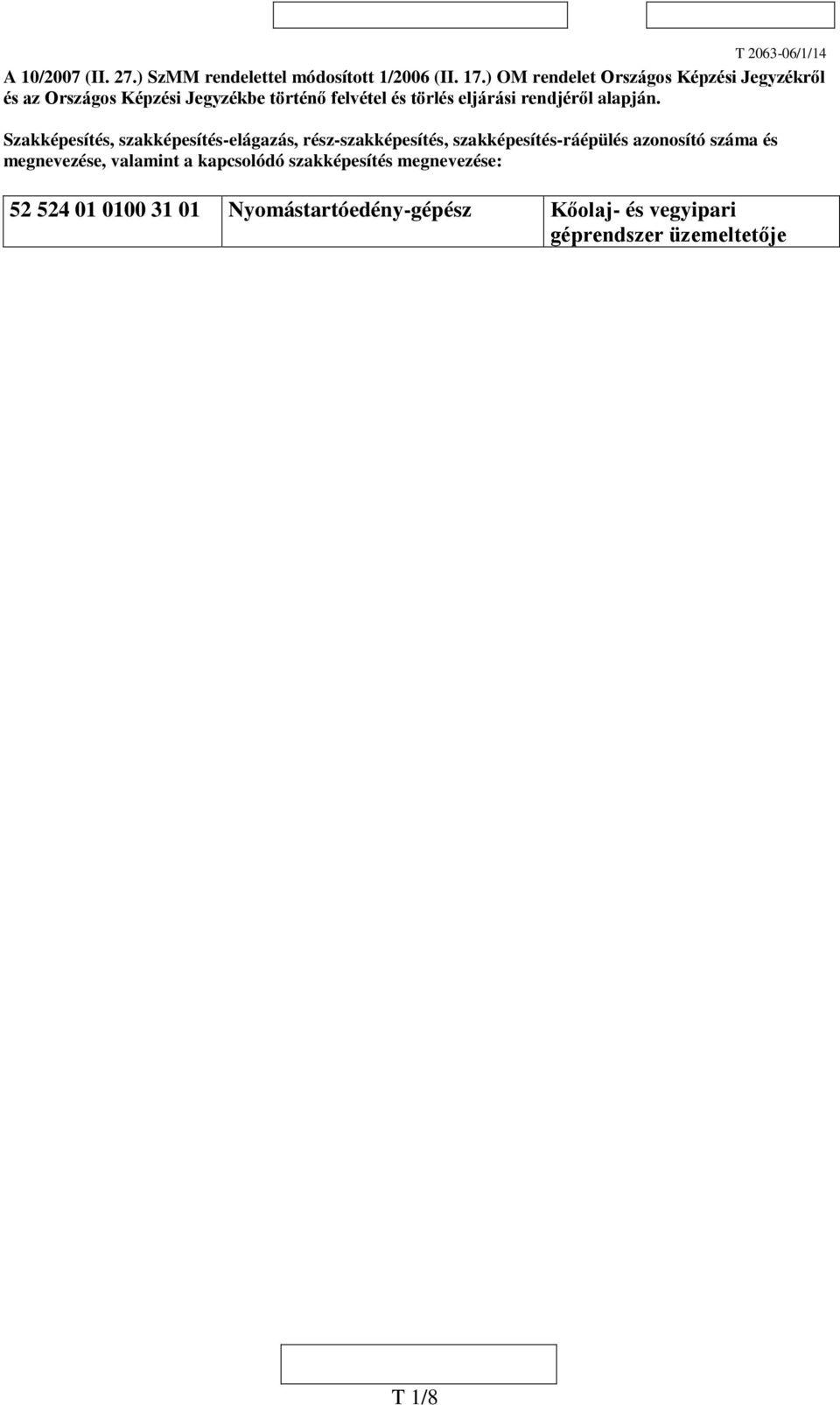

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Nyomástartóedény-gépész Kőolaj- és vegyipari géprendszer üzemeltetője T 1/8

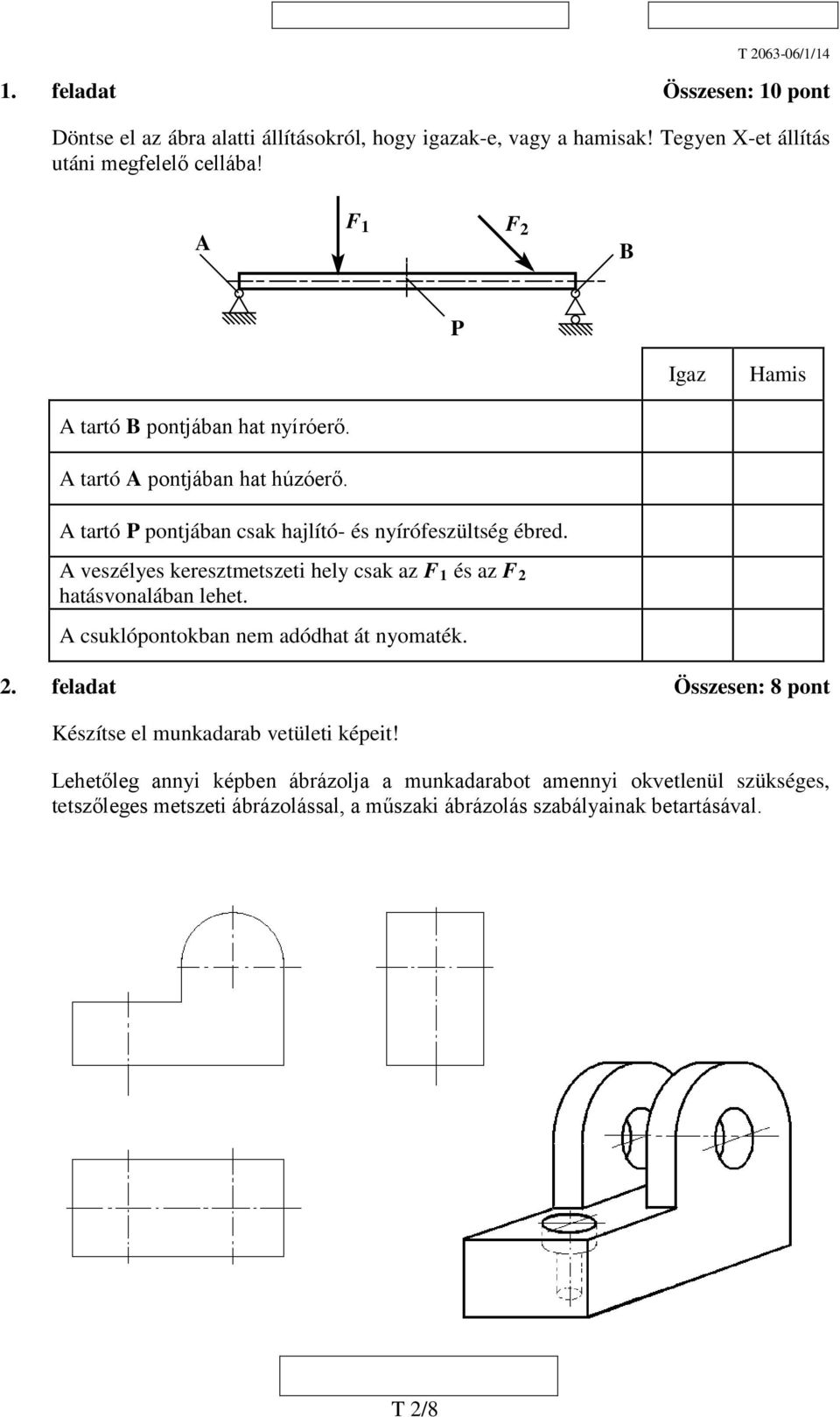

2 1. feladat Összesen: 10 pont Döntse el az ábra alatti állításokról, hogy igazak-e, vagy a hamisak! Tegyen X-et állítás utáni megfelelő cellába! A F 1 F 2 B P Igaz Hamis A tartó B pontjában hat nyíróerő. A tartó A pontjában hat húzóerő. A tartó P pontjában csak hajlító- és nyírófeszültség ébred. A veszélyes keresztmetszeti hely csak az F 1 és az F 2 hatásvonalában lehet. A csuklópontokban nem adódhat át nyomaték. 2. feladat Összesen: 8 pont Készítse el munkadarab vetületi képeit! Lehetőleg annyi képben ábrázolja a munkadarabot amennyi okvetlenül szükséges, tetszőleges metszeti ábrázolással, a műszaki ábrázolás szabályainak betartásával. T 2/8

3 3. feladat Összesen: 8 pont Fejezze be a csavarkötés rajzát a műszaki ábrázolás szabályainak megfelelően! Ügyeljen a menetábrázolás, a furatábrázolás, a nézetvonalak valamint a vonalkázások helyességére! T 3/8

4 4. feladat Összesen: 8 pont Az alábbi ábrán egy fogaskerékhajtás vázlatos rajza látható. Az 1 jelű a hajtó, a 2 jelű a hajtott kerék. A) Mi az összefüggés az osztókör átmérők és a fogszámok között? d 01 =... d 02 =... B) Mi azonos mindkét keréken?... Ød 01 n 1 C) Milyen típusú fogaskerék hajtásra jellemzőek az alábbi tengelyhelyzetek? 1. A tengelyek párhuzamos helyzetűek: A tengelyek derékszögben metszik egymást: A tengelyek kitérő tengelyűek (térben egymásra merőlegesek)... Ød 02 n 2 D) Tegye ki a az alábbi összefüggések hiányzó relációjeleit! (>, <, =) Ha d 01 < d 02, akkor n 1.n 2 és z 1.z 5. feladat Összesen: 16 pont A) Írja fel a NYEBSZ - által rögzített veszélyességi mutató (Y) meghatározására szolgáló összefüggést, a benne szereplő fizikai jellemzők mértékegységeinek feltüntetésével! B) Milyen veszélyességi osztályokba soroljuk a készüléket, ha veszélyességi mutatója: Y = 80? Húzza alá a helyes választ! kisveszélyességű középveszélyességű nagyveszélyességű C) Egészítse ki A nyomástartó edény veszélyességi mutatója és veszélyességi osztályok szabvány alábbi mondatát: 2. T 4/8

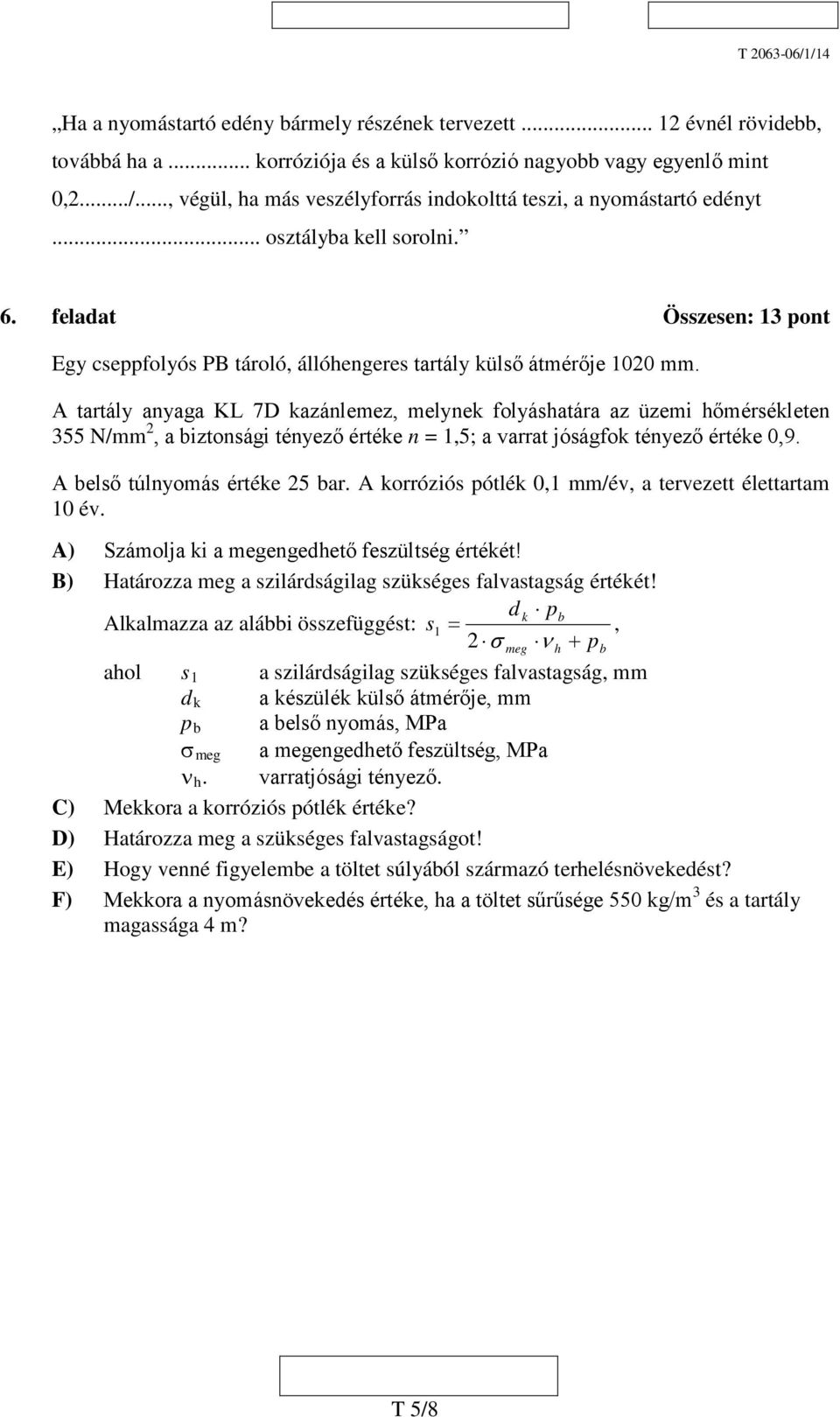

5 Ha a nyomástartó edény bármely részének tervezett évnél rövidebb, továbbá ha a... korróziója és a külső korrózió nagyobb vagy egyenlő mint 0,2.../..., végül, ha más veszélyforrás indokolttá teszi, a nyomástartó edényt... osztályba kell sorolni. 6. feladat Összesen: 13 pont Egy cseppfolyós PB tároló, állóhengeres tartály külső átmérője 1020 mm. A tartály anyaga KL 7D kazánlemez, melynek folyáshatára az üzemi hőmérsékleten 355 N/mm 2, a biztonsági tényező értéke n = 1,5; a varrat jóságfok tényező értéke 0,9. A belső túlnyomás értéke 25 bar. A korróziós pótlék 0,1 mm/év, a tervezett élettartam 10 év. A) Számolja ki a megengedhető feszültség értékét! B) Határozza meg a szilárdságilag szükséges falvastagság értékét! d k pb Alkalmazza az alábbi összefüggést: s = 2 σ meg ν h + pb, ahol s 1 a szilárdságilag szükséges falvastagság, mm d k a készülék külső átmérője, mm p b a belső nyomás, MPa σ meg a megengedhető feszültség, MPa ν h. varratjósági tényező. C) Mekkora a korróziós pótlék értéke? D) Határozza meg a szükséges falvastagságot! E) Hogy venné figyelembe a töltet súlyából származó terhelésnövekedést? F) Mekkora a nyomásnövekedés értéke, ha a töltet sűrűsége 550 kg/m 3 és a tartály magassága 4 m? T 5/8

6 7. feladat Összesen: 10 pont Az alábbi táblázatban található állítások az A, B, C és D jelű szivattyú- és csővezetéki jelleggörbére vonatkoznak. A szivattyú- és a csővezetéki jelleggörbe metszéspontja M- betűvel jelölt munkapont. Írja minden állítás után a megfelelő jelleggörbe betűjelét! Egy állításhoz több jelleggörbe is rendelhető! I. Két szivattyú párhuzamos kapcsolásával oldható meg a feladat. II. III. IV. Egy szivattyúval oldjuk meg a feladatot. Két szivattyú soros kapcsolása. Fojtással állítjuk be a munkapontot. V. Változtatható fordulatszámú szivattyút alkalmazunk. 8. feladat Összesen: 4 pont Az alábbi fogalmakhoz rendelje hozzá a mértékegységének megfelelő számot! A) Térfogatáram... B) Hőátbocsátási tényező... C) Fajhő... D) Rejtett hő, fajlagos hőtartalom... E) Nyírófeszültség... F) Hajlító nyomaték... G) Szivattyú szállítómagassága kj N m W kj dm m, N m 3 MPa kg K N m 2 K kg h T 6/8

7 9. feladat Összesen: 8 pont Az adott hőcserélőkre vonatkozó leírások alapján rajzolja meg hőcserélő hőmérséklet - felület diagramokat! Túlhevített gőzzel folyadékot melegítünk t l, A Egyenáramú folyadék-folyadék hőcserélő t l, A Ellenáramú folyadék-folyadék hőcserélő t l, A Hőfelvevő oldalon forralás történik t l, A T 7/8

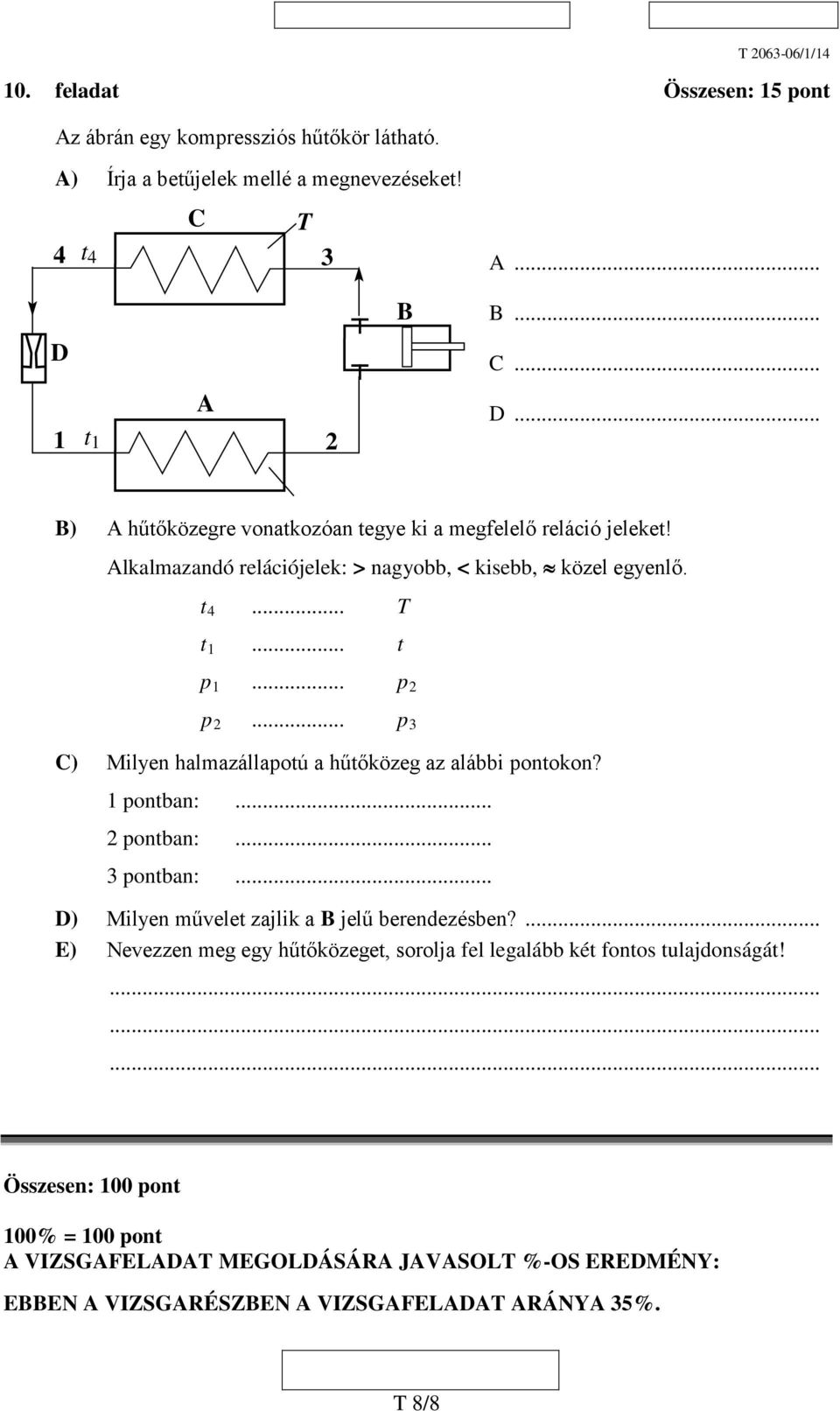

8 10. feladat Összesen: 15 pont Az ábrán egy kompressziós hűtőkör látható. A) Írja a betűjelek mellé a megnevezéseket! C T 4 t 4 3 A... D A t B B... C... D... B) A hűtőközegre vonatkozóan tegye ki a megfelelő reláció jeleket! Alkalmazandó relációjelek: > nagyobb, < kisebb, közel egyenlő. t 4... T t 1... t p 1... p 2 p 2... p C) Milyen halmazállapotú a hűtőközeg az alábbi pontokon? 1 pontban:... 2 pontban:... 3 pontban:... 3 D) Milyen művelet zajlik a B jelű berendezésben?... E) Nevezzen meg egy hűtőközeget, sorolja fel legalább két fontos tulajdonságát! Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 35%. T 8/8
