1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Gázfogyasztóberendezés- és csőhálózat-szerelő Épületgépészeti csőhálózat- és berendezés-szerelő É 1/5

2 1. feladat Összesen: 16 pont Számítsa ki a kéményben keletkező huzat (felhajtóerő) nagyságát, ha a kémény hatásos magassága 8 m! A mért és számított alapadatok: - a külső levegő átlagos sűrűsége: ρ lev = 1, 28 kg/m 3, - a füstgáz sűrűsége: ρfüstg = 0,78 kg/m 3, 2 - gravitációs gyorsulás: g = 9,81 m/s Δph = (ρ lev ρ füstg ) g h = (1,28 0,78) 9,81 8 = 39,24 Pa 2. feladat Összesen: 20 pont Egészítse ki a hiányzó szavakkal a mondatokat! Nem szabad gázkészüléket elhelyezni: 1. olyan helyiségben, ahol nem biztosítható a megfelelő levegőellátás; 2. ahol kéményes készülék elhelyezésénél nincs kéménycsatlakozás; 3. olyan helyen, ahol a környezetet veszélyezteti; 4. a következő helyiségekben: garázsban, szobákban, lakóhelyiségekben (kivétel a közvetlenül ezen helyiség fűtését ellátó fűtőkészülék). (Minden helyes válasz 5 pontot ér.) É 2/5

3 3. feladat Összesen: 30 pont Nevezze meg az ábrán látható gáz-blokkégő számozott részeit! Gáz-blokkégő részei: 1. kézi főelzáró 2. gázszűrő 3. nyomásszabályozó 4. fő mágnesszelep 5. szellőztető mágnesszelep 6. gáznyomáskapcsoló 7. gáz-levegő arányszabályozó 8. levegő nyomáskapcsoló 9. levegőventilátor 10. reteszkapcsoló 11. vezérlő és szabályozó automatika 12. gyújtórendszer 13. lángőrérzékelő 14. gázfúvóka 15. égéslevegő szekrény (Minden megnevezés 2 pontot ér.) É 3/5

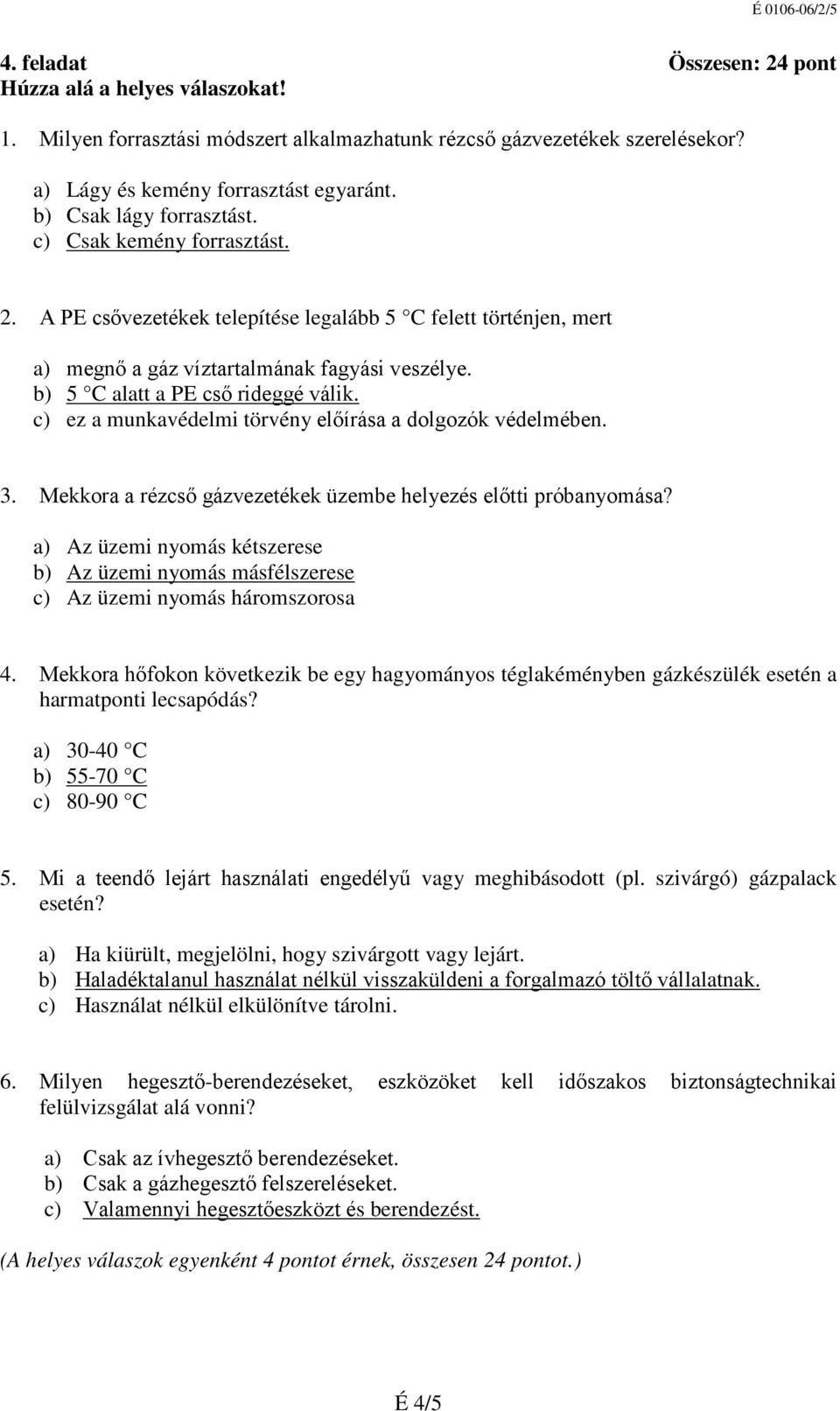

4 4. feladat Összesen: 24 pont Húzza alá a helyes válaszokat! 1. Milyen forrasztási módszert alkalmazhatunk rézcső gázvezetékek szerelésekor? a) Lágy és kemény forrasztást egyaránt. b) Csak lágy forrasztást. c) Csak kemény forrasztást. 2. A PE csővezetékek telepítése legalább 5 C felett történjen, mert a) megnő a gáz víztartalmának fagyási veszélye. b) 5 C alatt a PE cső rideggé válik. c) ez a munkavédelmi törvény előírása a dolgozók védelmében. 3. Mekkora a rézcső gázvezetékek üzembe helyezés előtti próbanyomása? a) Az üzemi nyomás kétszerese b) Az üzemi nyomás másfélszerese c) Az üzemi nyomás háromszorosa 4. Mekkora hőfokon következik be egy hagyományos téglakéményben gázkészülék esetén a harmatponti lecsapódás? a) C b) C c) C 5. Mi a teendő lejárt használati engedélyű vagy meghibásodott (pl. szivárgó) gázpalack esetén? a) Ha kiürült, megjelölni, hogy szivárgott vagy lejárt. b) Haladéktalanul használat nélkül visszaküldeni a forgalmazó töltő vállalatnak. c) Használat nélkül elkülönítve tárolni. 6. Milyen hegesztő-berendezéseket, eszközöket kell időszakos biztonságtechnikai felülvizsgálat alá vonni? a) Csak az ívhegesztő berendezéseket. b) Csak a gázhegesztő felszereléseket. c) Valamennyi hegesztőeszközt és berendezést. (A helyes válaszok egyenként 4 pontot érnek, összesen 24 pontot.) É 4/5

5 5. feladat Összesen: 10 pont Válaszoljon a következő kérdésekre! a) Mit nevezünk földgáztüzelésnél harmatponti hőmérsékletnek, és mennyi az értéke? Azt a hőmérsékletet, amelyen az égéstermék vízgőztartalma telítetté válik és kicsapódik, harmatponti hőmérsékletnek nevezzük. Földgáz esetén 57 C a harmatponti hőmérséklet. b) Miért szükséges a gáztüzelő berendezések kéményét saválló anyagból kiépíteni, vagy utólag kibélelni? Az égéstermék-elvezetőben megjelenő nedvesség a füstgáz szén-dioxid (CO 2 ) tartalmával, esetleg a füstgázban található kén-oxidokkal, egyesülve savat képez, és ha nem saválló az égéstermék-elvezető, akkor azt rövid időn belül károsítja. (A helyes válaszok egyenként 5 pontot érnek.) A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 20%. É 5/5
