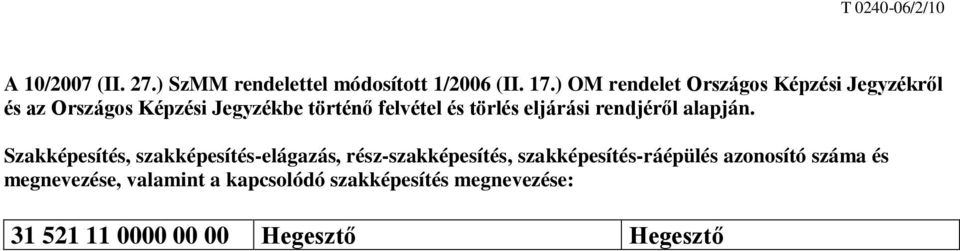

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Hegesztő Hegesztő

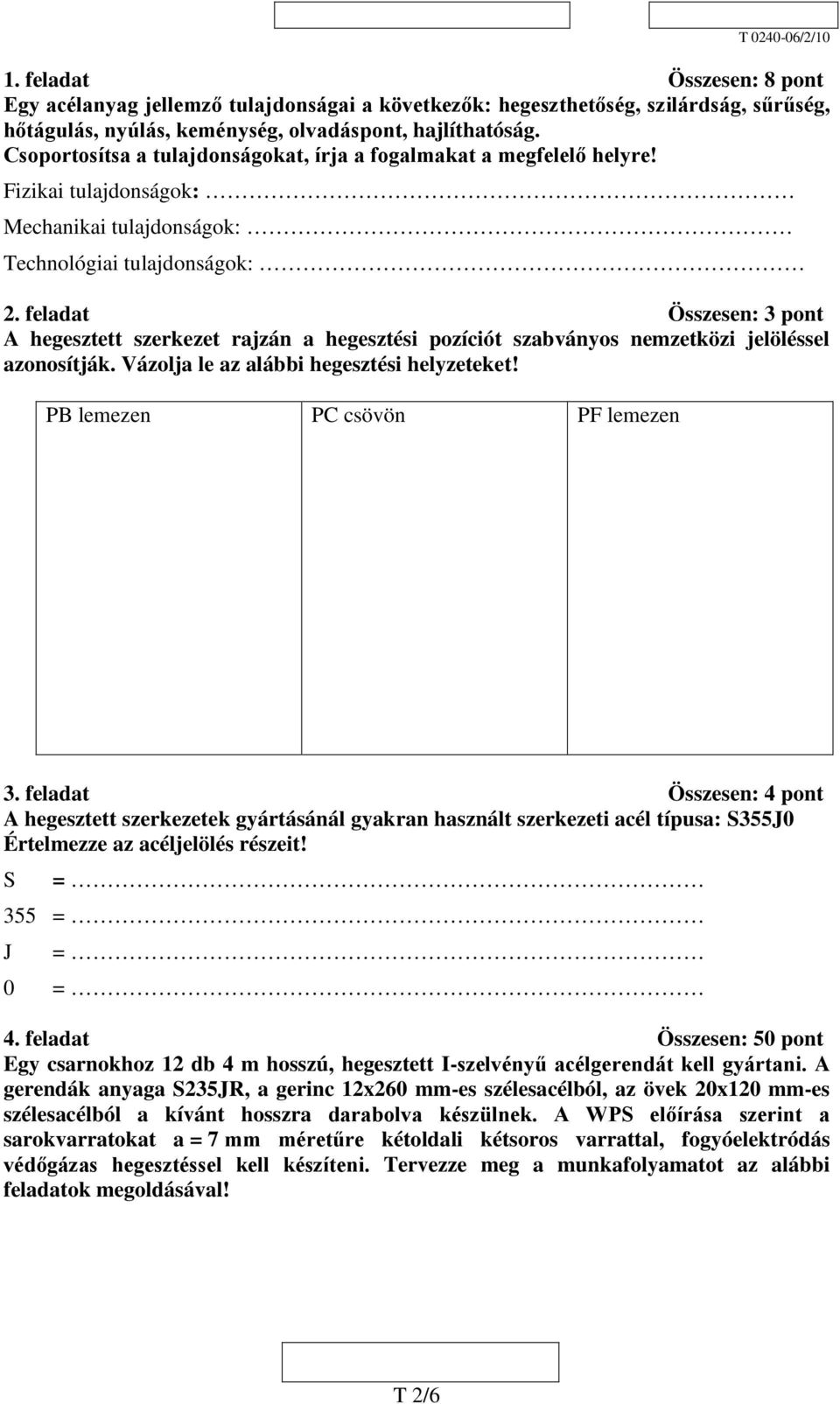

2 1. feladat Összesen: 8 pont Egy acélanyag jellemző tulajdonságai a következők: hegeszthetőség, szilárdság, sűrűség, hőtágulás, nyúlás, keménység, olvadáspont, hajlíthatóság. Csoportosítsa a tulajdonságokat, írja a fogalmakat a megfelelő helyre! Fizikai tulajdonságok: Mechanikai tulajdonságok: Technológiai tulajdonságok: 2. feladat Összesen: 3 pont A hegesztett szerkezet rajzán a hegesztési pozíciót szabványos nemzetközi jelöléssel azonosítják. Vázolja le az alábbi hegesztési helyzeteket! PB lemezen PC csövön PF lemezen 3. feladat Összesen: 4 pont A hegesztett szerkezetek gyártásánál gyakran használt szerkezeti acél típusa: S355J0 Értelmezze az acéljelölés részeit! S = 355 = J = 0 = 4. feladat Összesen: 50 pont Egy csarnokhoz 12 db 4 m hosszú, hegesztett I-szelvényű acélgerendát kell gyártani. A gerendák anyaga S235JR, a gerinc 12x260 mm-es szélesacélból, az övek 20x120 mm-es szélesacélból a kívánt hosszra darabolva készülnek. A WPS előírása szerint a sarokvarratokat a = 7 mm méretűre kétoldali kétsoros varrattal, fogyóelektródás védőgázas hegesztéssel kell készíteni. Tervezze meg a munkafolyamatot az alábbi feladatok megoldásával! T 2/6

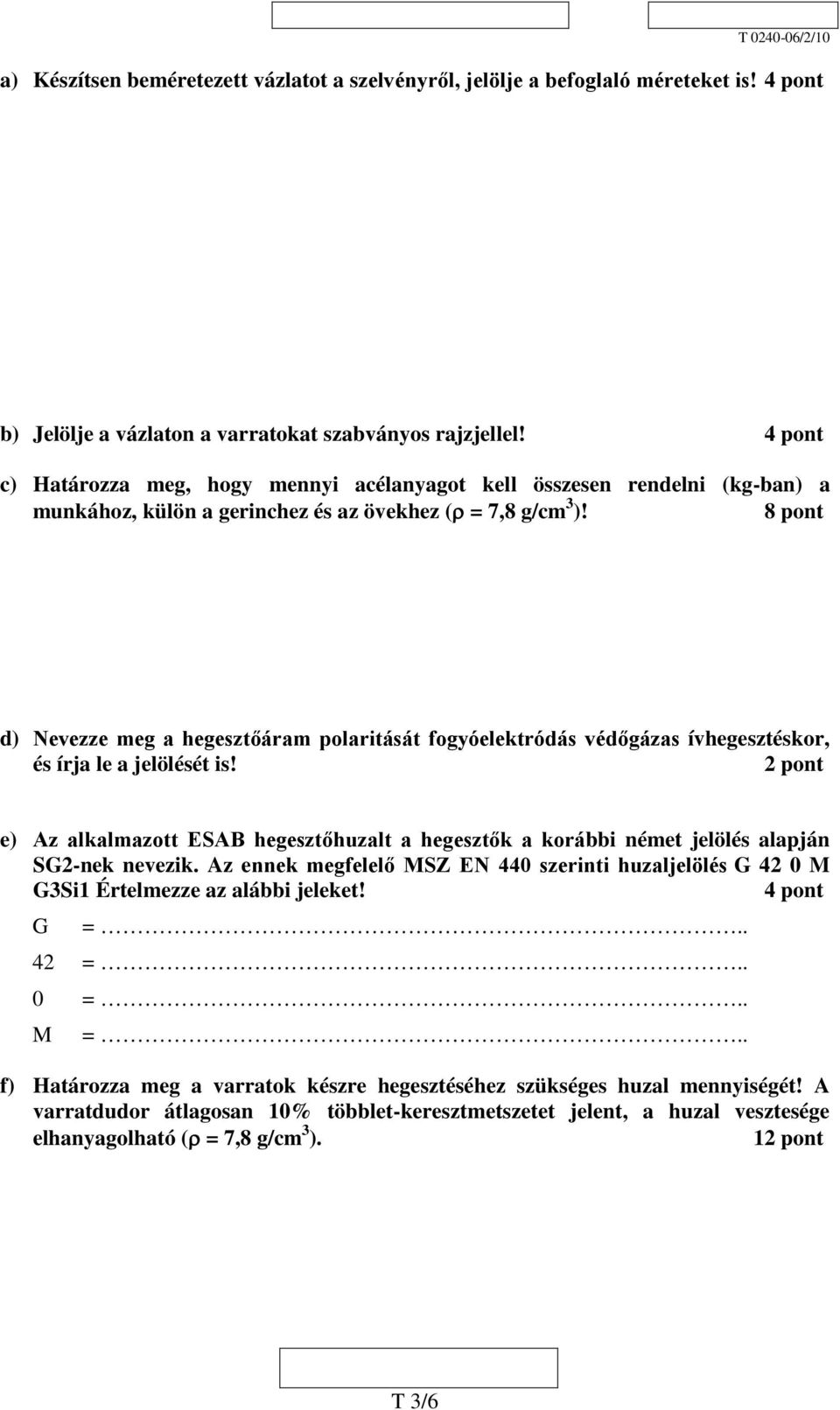

3 a) Készítsen beméretezett vázlatot a szelvényről, jelölje a befoglaló méreteket is! 4 pont b) Jelölje a vázlaton a varratokat szabványos rajzjellel! 4 pont c) Határozza meg, hogy mennyi acélanyagot kell összesen rendelni (kg-ban) a munkához, külön a gerinchez és az övekhez (ρ = 7,8 g/cm 3 )! 8 pont d) Nevezze meg a hegesztőáram polaritását fogyóelektródás védőgázas ívhegesztéskor, és írja le a jelölését is! 2 pont e) Az alkalmazott ESAB hegesztőhuzalt a hegesztők a korábbi német jelölés alapján SG2-nek nevezik. Az ennek megfelelő MSZ EN 440 szerinti huzaljelölés G 42 0 M G3Si1 Értelmezze az alábbi jeleket! 4 pont G =.. 42 =.. 0 =.. M =.. f) Határozza meg a varratok készre hegesztéséhez szükséges huzal mennyiségét! A varratdudor átlagosan 10% többlet-keresztmetszetet jelent, a huzal vesztesége elhanyagolható (ρ = 7,8 g/cm 3 ). 12 pont T 3/6

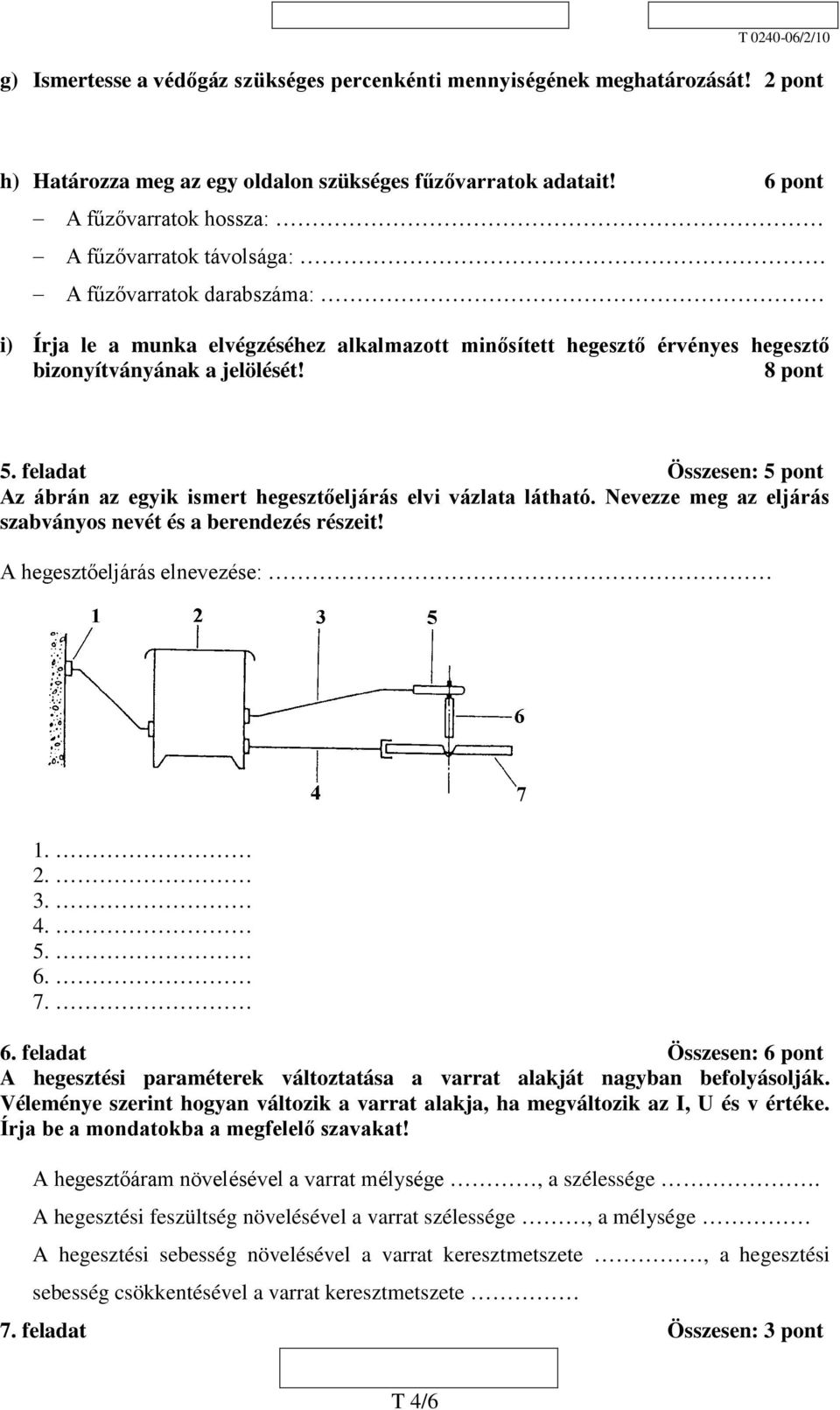

4 g) Ismertesse a védőgáz szükséges percenkénti mennyiségének meghatározását! 2 pont h) Határozza meg az egy oldalon szükséges fűzővarratok adatait! 6 pont A fűzővarratok hossza: A fűzővarratok távolsága: A fűzővarratok darabszáma: i) Írja le a munka elvégzéséhez alkalmazott minősített hegesztő érvényes hegesztő bizonyítványának a jelölését! 8 pont 5. feladat Összesen: 5 pont Az ábrán az egyik ismert hegesztőeljárás elvi vázlata látható. Nevezze meg az eljárás szabványos nevét és a berendezés részeit! A hegesztőeljárás elnevezése: feladat Összesen: 6 pont A hegesztési paraméterek változtatása a varrat alakját nagyban befolyásolják. Véleménye szerint hogyan változik a varrat alakja, ha megváltozik az I, U és v értéke. Írja be a mondatokba a megfelelő szavakat! A hegesztőáram növelésével a varrat mélysége, a szélessége. A hegesztési feszültség növelésével a varrat szélessége, a mélysége A hegesztési sebesség növelésével a varrat keresztmetszete, a hegesztési sebesség csökkentésével a varrat keresztmetszete 7. feladat Összesen: 3 pont T 4/6

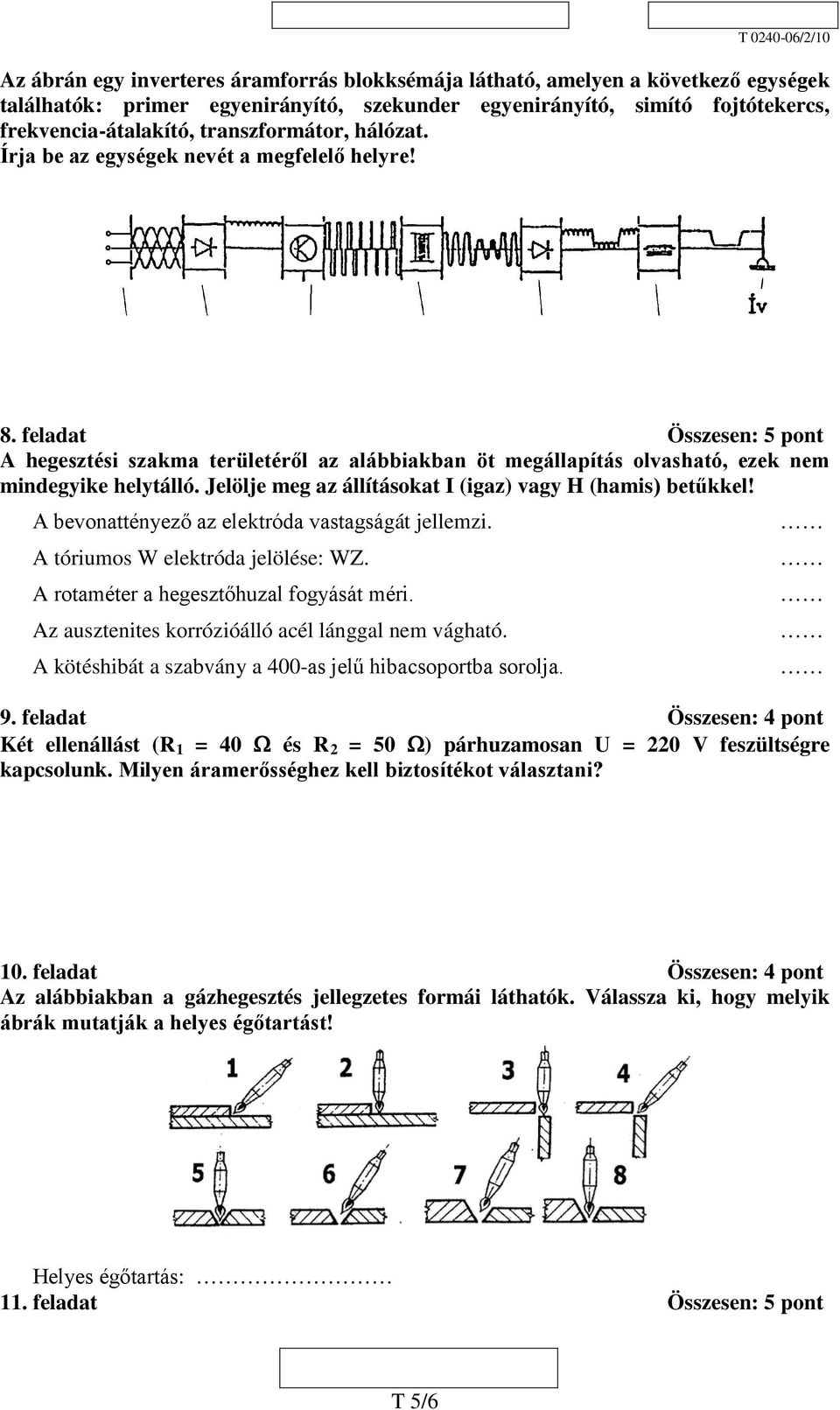

5 Az ábrán egy inverteres áramforrás blokksémája látható, amelyen a következő egységek találhatók: primer egyenirányító, szekunder egyenirányító, simító fojtótekercs, frekvencia-átalakító, transzformátor, hálózat. Írja be az egységek nevét a megfelelő helyre! 8. feladat Összesen: 5 pont A hegesztési szakma területéről az alábbiakban öt megállapítás olvasható, ezek nem mindegyike helytálló. Jelölje meg az állításokat I (igaz) vagy H (hamis) betűkkel! A bevonattényező az elektróda vastagságát jellemzi. A tóriumos W elektróda jelölése: WZ. A rotaméter a hegesztőhuzal fogyását méri. Az ausztenites korrózióálló acél lánggal nem vágható. A kötéshibát a szabvány a 400-as jelű hibacsoportba sorolja. 9. feladat Összesen: 4 pont Két ellenállást (R 1 = 40 Ω és R 2 = 50 Ω) párhuzamosan U = 220 V feszültségre kapcsolunk. Milyen áramerősséghez kell biztosítékot választani? 10. feladat Összesen: 4 pont Az alábbiakban a gázhegesztés jellegzetes formái láthatók. Válassza ki, hogy melyik ábrák mutatják a helyes égőtartást! Helyes égőtartás: 11. feladat Összesen: 5 pont T 5/6

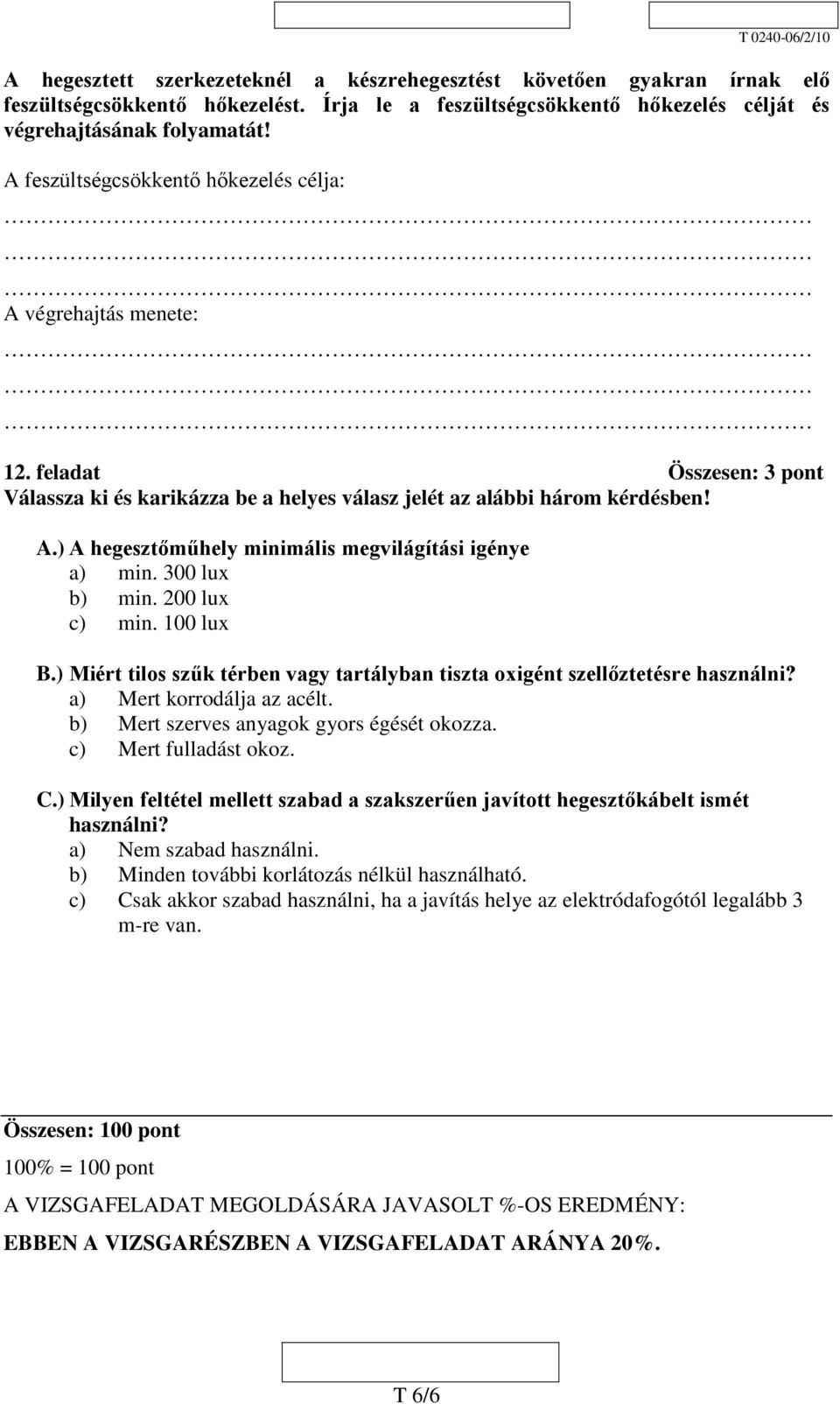

6 A hegesztett szerkezeteknél a készrehegesztést követően gyakran írnak elő feszültségcsökkentő hőkezelést. Írja le a feszültségcsökkentő hőkezelés célját és végrehajtásának folyamatát! A feszültségcsökkentő hőkezelés célja: A végrehajtás menete: 12. feladat Összesen: 3 pont Válassza ki és karikázza be a helyes válasz jelét az alábbi három kérdésben! A.) A hegesztőműhely minimális megvilágítási igénye a) min. 300 lux b) min. 200 lux c) min. 100 lux B.) Miért tilos szűk térben vagy tartályban tiszta oxigént szellőztetésre használni? a) Mert korrodálja az acélt. b) Mert szerves anyagok gyors égését okozza. c) Mert fulladást okoz. C.) Milyen feltétel mellett szabad a szakszerűen javított hegesztőkábelt ismét használni? a) Nem szabad használni. b) Minden további korlátozás nélkül használható. c) Csak akkor szabad használni, ha a javítás helye az elektródafogótól legalább 3 m-re van. Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 20%. T 6/6
