1 Eszkimó Magyarország Oktatási Zrt. Szakképesítés/rész-szakképesítés/elágazás/ráépülés azonosító száma, és megnevezése: Volfrámelektródás védőgázas ívhegesztő Modul: Volfrámelektródás védőgázas ívhegesztő feladatok elmélet Képző/vizsgaszervező intézmény: Eszkimó Magyarország Oktatási Zrt. időpontja:. Helyszín: 1108 Budapest, Kozma utca 4. Résztvevő neve:. Résztvevő születési helye: Résztvevő születési ideje: Értékelő tanár javaslata:.. Értékelő tanár aláírása:

2 Jelölje meg (karikázza be) a helyes válasz betűjelzését! Minden helyes válasz 1 pont. 1. Melyik hegesztőberendezés szolgáltat váltakozóáramot? A. Hegesztő dinamó B. Hegesztő transzformátor C. Hegesztő egyenirányító 2. A CO2 védőgázt fel lehet használni WIG/TIG hegesztésre is? A. Igen, csak a varrat minősége rosszabb lesz B. Igen, mert a védőgázok egymással felcserélhetőek C. Nem, mert a felszabaduló oxigén az elektróda oxidációjához vezet 3. Hogyan lehet megakadályozni érintéses ívgyújtásnál a volframzárványok kialakulását WIG/TIG hegesztés folyamán? A. Egy rézlappal a gyújtás elősegítésére B. Egy kellően hegyes volfrámelektródával C. Az alapanyag felületének megfelelő letisztításával 4. Mihez vezet, ha a gyökoldali formázógáz mennyisége túl sok? A. Gyökvisszaszívódáshoz B. Gyök oldalon kevés lesz a felület C. Gyökrepedésekhez 5. Mitől függ a volfrámelektróda átmérő választása? A. A felhasznált hegesztőpálca átmérőtől B. A kiválasztott áramerősségtől és pisztoly hűtésétől C. A hegesztési helyzettől 6. Miért látják el a WIG/TIG pálcákat beütött jellel? A. Ez csak a gyártó reklámja B. Azt jelzi, hogy melyik végén kell hegeszteni C. Ezáltal tudható, hogy ki a gyártó és milyen típusú a hozaganyag 7. Mire kell ügyelni olyan alapanyagok fűzésénél, amelyek előmelegítést igényelnek a hegesztés során? A. Hegesztési helyzetben kell fűzni B. A munkadarabot fűzés előtt elő kell melegíteni C. Előmelegíteni csak a fűzés után szabad 8. Acél hegesztésénél az előkészítésnél az alábbiakra kell ügyelni? A. Az élek zsírtól, olajtól, rozsdától mentesek legyenek B. Az éleken ne látszódjon a mechanikai megmunkálás nyoma C. Meg kell vizsgálni, hogy fogyasztószerrel be vannak-e kenve az élek 9. Miért kell még védőgázt engedni a pisztolyból, ha már megszakítottuk az ívet? A. Hogy a pisztoly lehűljön B. Hogy a munkadarab gyorsabban hűljön le C. Hogy ne oxidálódjon az elektróda csúcsa

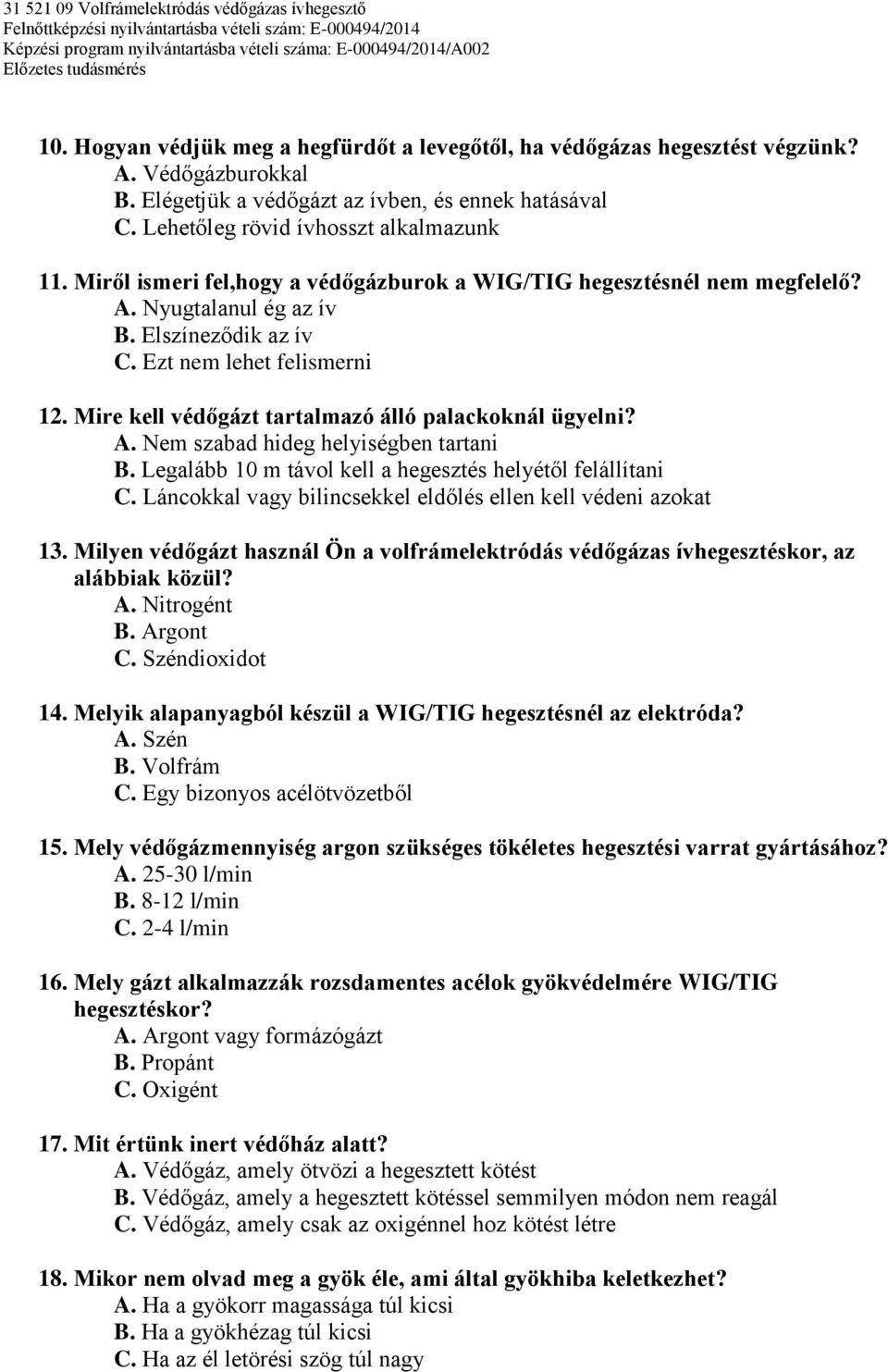

3 10. Hogyan védjük meg a hegfürdőt a levegőtől, ha védőgázas hegesztést végzünk? A. Védőgázburokkal B. Elégetjük a védőgázt az ívben, és ennek hatásával C. Lehetőleg rövid ívhosszt alkalmazunk 11. Miről ismeri fel,hogy a védőgázburok a WIG/TIG hegesztésnél nem megfelelő? A. Nyugtalanul ég az ív B. Elszíneződik az ív C. Ezt nem lehet felismerni 12. Mire kell védőgázt tartalmazó álló palackoknál ügyelni? A. Nem szabad hideg helyiségben tartani B. Legalább 10 m távol kell a hegesztés helyétől felállítani C. Láncokkal vagy bilincsekkel eldőlés ellen kell védeni azokat 13. Milyen védőgázt használ Ön a volfrámelektródás védőgázas ívhegesztéskor, az alábbiak közül? A. Nitrogént B. Argont C. Széndioxidot 14. Melyik alapanyagból készül a WIG/TIG hegesztésnél az elektróda? A. Szén B. Volfrám C. Egy bizonyos acélötvözetből 15. Mely védőgázmennyiség argon szükséges tökéletes hegesztési varrat gyártásához? A l/min B l/min C. 2-4 l/min 16. Mely gázt alkalmazzák rozsdamentes acélok gyökvédelmére WIG/TIG hegesztéskor? A. Argont vagy formázógázt B. Propánt C. Oxigént 17. Mit értünk inert védőház alatt? A. Védőgáz, amely ötvözi a hegesztett kötést B. Védőgáz, amely a hegesztett kötéssel semmilyen módon nem reagál C. Védőgáz, amely csak az oxigénnel hoz kötést létre 18. Mikor nem olvad meg a gyök éle, ami által gyökhiba keletkezhet? A. Ha a gyökorr magassága túl kicsi B. Ha a gyökhézag túl kicsi C. Ha az él letörési szög túl nagy

4 19. Mit jelent az EN szerinti S355JR jelölés? A. Acél, amely minimális nyúlása 35,5 % B. Acélgyártási eljárás C. Acél, 355 N/mm 2 minimális folyáshatárral rendelkezik (16 mm-ig) 20. Melyik az a hegesztési hiba, amely kizárólag a WIG/TIG hegesztésnél lép fel? A. Salakzárvány B. Volfrámzárvány C. Hidrogénzárvány 21. Mekkora távolságra nyúljon ki a volfrámelektróda a WIG/TIG pisztoly fúvókájának síkjából? A. 3-8 mm B. Legyen egy síkban a fúvókával C mm 22. Mi a szerepe a formázógáznak? A. Megakadályozza a gyök rozsdásodását a későbbiekben B. A gyökoldalt megvédi a levegőtől C. Javítja az alapanyag hegeszthetőségét 23. A következő esetben a WIG/TIG- hegesztés nem alkalmazható? A. Szabadban végzett hegesztésnél külön védelmi intézkedés nélkül B. Nagy vastagságú anyagok hegesztésénél C. Kényszerhelyzetű hegesztésnél 24. Melyik eljárással hegesztik az ausztenites acél munkadarabok gyökét? A. Gázhegesztés B. WIG/TIG hegesztés C. CO2 védőgázas hegesztés 25. Hogyan kerüli el a kötéshibákat? A. Erős íveléssel B. Nem engedem a hegfürdőt előrefolyni C. Enyhén eső hegesztési helyzetben hegesztek 26. Melyik az az elem, amely ötvözetlen szerkezeti acél szakszerűtlen hegesztésénél felkeményedést okoz? A. Kén B. Szén C. Foszfor 27. Mi a gyártói hegesztési utasítás (WPS)? A. A gyártó által készített hegesztőgép kezelési, karbantartási utasítás B. Az adott hegesztési alkalmazáshoz szükséges olyan dokumentum, amely részletesen tartalmazza a megismételhetőséget szavatoló paramétereket C. Munkavédelmi előírásokat tartalmazó dokumentum

5 28. Ön t=5 mm vastagságú vizsgadarabot készít. Érvényes lesz-e a minősítése t=2,9 mm-es szerkezetek hegesztéséhez? A. Nem, mivel azok hegesztése fokozott nehézségekkel jár B. Igen, de képességet munkapróbával igazolni kell C. Igen, de csak függőleges helyzetben végzett minősítésnél 29. Milyen sugárzás okozhat égést hegesztéskor a fedetlen testrészeken, különösen a kézen? A. Infravörös (hő) sugárzás B. Látható fény sugárzás C. Röntgensugárzás 30. Mi a szerepe egy nyomáscsökkentő szelepnek? A. Megakadályozza a gáz kiáramlását B. Figyelmeztető táblával VIGYÁZAT SUGÁRZÁS C. A környezetet nem szükséges megvédeni

6 31. Írja le, hogy milyen feladatok elvégzéséhez választaná a volfrámelektródás semleges védőgázas ívhegesztést, és hogyan veszi figyelembe az acélok egyik fontos technológiai tulajdonságát, a hegeszthetőségét? 32. Írja le gyakorlati ismeretei alapján a semleges védőgázok jellemzőit, hogyan helyezi üzembe és használja a védőgázpalackot a hegesztéshez?

7 33. Írja a volfrámelektródás semleges védőgázas ívhegesztés elektródáit, hozaganyagait, szabványos nemzetközi jelölését, méreteit és egyéb jellemzőit! 34. Milyen hegesztést előkészítő műveleteket ismer?

8 35. Elemezze a volfrámelektródás védőgázas ívhegesztésnél alkalmazott hegesztőpisztolyok felépítését, működését és kezelését! Összesen: 55/
