1 TÜV HEGESZTŐ MINŐSÍTŐ KÉPZÉS FOGYÓELEKTRÓDÁS, VÉDŐGÁZAS ÍVHEGESZTÉS A szolgáltatás helyszíne: A szolgáltatás időpontja: Ez a jegyzet tulajdona

2

3

4 Eszkimó Magyarország Zrt. WPS: Rev. : Oldal: Gyártói Hegesztési Utasítás ( WPS ) az MSZ EN ISO alapján 2015/135/ /1 Gyártóhely: 1108 Budapest, Kozma utca 4. Alapanyag 1: WPAR No.: - Alapanyag 2: Gyártó neve: Eszkimó Magyarország Zrt. Tisztítás / előkészítés: köszörülés, drótkefézés Hegesztési eljárás: 135 Varrat típus: BW (tompavarrat) Hegesztő: Hegesztő minősítése: Falvastagság t 1 [mm]: 15 Falvastagság t 2 [mm]: 15 Külső átmérő D [mm]: P BW FM1 S t15 PF ss nb Varrat előkészítése: A varrat kialakítása Varrat felépítése: Sorok száma Hegesztési eljárás Hegesztési pozíció Hegesztési hozaganyag átmérő [mm] Hegesztési áramerősség [A] A hegesztés paraméterei Hegesztési feszültség [V] Polaritás Huzal adagolási sebesség [m/min] Hegesztési sebesség [cm/min] Fajlagos hőbevitel [KJ/mm] Előmelegítési hőmérséklet [C ] PF 1, = / , PF 1, = / , PF 1, = / , PF 1, = / , Megjegyzés Hegesztőanyag, védőgázok és hőmérsékleti jellemzők: Hegesztőanyag jelölés: ER70S-6 (EN ISO A) Hegesztőanyag márkanév: EURO SUP Hegesztőanyag szárítás: [C ; h] - Védőgáz / fedőpor: Védőgáz: Corgon 18 (EN ISO M21) Gyökvédelem: - Gázáramlás: Védőgáz: [l/min] 8-10 Gyökvédelem: [l/min] - Volfrám elektróda típus, átmérő: [mm] - Gyökmegtámasztás: - Előmelegítési hőmérséklet: [C ] - Legnagyobb sorközi hőmérséklet: [C ] - Hőkezelés: - Hőkezelési eljárás típusa: - Hőntartás hőmérséklete, ideje: - Fűtési sebesség: [ C/h] - Hűtési sebesség: [ C/h] - Elektróda lengetés: N.A. Impulzushegesztés adatai: N.A. Áramátadó - munkadarab távolság: N.A. Plazmahegesztés adatai: N.A. Égő dőlésszöge: N.A. Varratok értékelése: MSZ EN ISO 5817 B szerint Megjegyzés: N.A. További információk: N.A. Ívelőmozgás (amplitúdó, frekvencia, kitartási idő): Készítette: Ellenőrizte: Jóváhagyta: Név: Schmíz Dávid Név: Torma István Név: Schmíz Dávid Dátum: Dátum: Dátum:

5

6 3. SZAKKIFEJEZÉSEK ÉS MEGHATÁROZÁSOK Az ISO 9606 szabványsorozat e részére a következő szakkifejezések és meghatározások érvényesek hegesztő (welder): Az elektródaforgatót, a hegesztőpisztolyt vagy a hegesztő égőt kézzel tartó és vezető személy gyártó (manufacturer): A hegesztéssel végzett gyártásért felelős személy vagy szervezet. 3.3.minősítő (examiner): A vonatkozó szabványnak megfelelőség ellenőrzésére és igazolására megnevezett személy. MEGJEGYZÉS: Bizonyos esetekben független minősítő jelenlétére lehet szükség tanúsító szervezet (examining body): A vonatkozó szabványnak megfelelőség igazolására megnevezett testület. MEGJGYZÉS: Bizonyos esetben független tanúsító szervezet jelenlétére lehet szükség hegfürdő megtámasztással (material backing): A hegfürdő megtámasztással az olvadt hegesztési ömledék alátéteként használt anyaggal hegfürdő megtámasztása védőgázzal (gas backing): A hegfürdő megtámasztása elsősorban az oxidáció elkerülése céljából alkalmazott gázzal hegfürdő megtámasztása fedőporral (flux backing): A hegfürdő megtámasztása elsősorban az oxidáció elkerülése céljából alkalmazott fedőporral (porpárna). MEGJEGYZÉS: Fedett ívű hegesztéskor a hegfürdő megtámasztására alkalmazott fedőpor a hegfürdő átroskadási veszélyét csökkentheti beolvadóbetét (consumable insert): Hozaganyag, amit hegesztés előtt a kötés gyökében kell elhelyezni és teljesen a gyökbe kell ömleszteni réteg (layer): Egy vagy több sorból álló, hegesztéssel készített anyagréteg gyöksor (root run, root pass): <Többrétegű hegesztéskor> a gyök első rétegét képző sor(ok) töltősor (filling run): <Többrétegű hegesztéskor> a gyökréteg (-rétegeket) követően és a takaróréteg (-rétegeket) megelőzően hegesztett sor(ok) takarósor (capping run): <Többrétegű hegesztéskor> a varratfelületeken a hegesztés befejezése után látható sor(ok) varratvastagság (deposited thickness): A varrat dudor nélküli vastagsága balra hegesztés (leftward welding): Gázhegesztési módszer, amikor a hegesztési irányt tekintve a hozaganyag a hegesztőpisztoly előtt halad jobbra hegesztés (rightward welding): Gázhegesztési módszer, amikor a hegesztési irányt tekintve a hozaganyag a hegesztőpisztoly mögött halad csőelágazás kötése (branch joint): Egy vagy több csőelem kötése a főcsővezetékhez vagy a tartályköpenyhez sarokvarrat (fillet weld): T kötés, sarokkötés vagy átlapolt kötéshez derékszögű élkiképzésben készített háromszög alakú varrat Igazoló ellenőrzés (verification): Annak a megerősítése objektív bizonyíték szolgáltatásával, hogy az előírt követelmények teljesültek. -1-

7 4. SZÁMJELEK, JELÖLÉSEK ÉS RÖVIDÍTÉSEK 4.1. Általános követelmények A következő számjelek és rövidítéseket kell alkalmazni a hegesztő minősítési bizonyítványnak (lásd az A mellékletet) készítésekor A hegesztési eljárások számjelei Az ISO 9606 szabványsorozat e része a következő kézi és részben gépiesített hegesztési eljárásokra vonatkozik ( a jelképi ábrázoláshoz szükséges számjeleket az ISO 4063 tartalmazza). 111 Kézi ívhegesztés bevont elektródával 114 Önvédő ívhegesztés porbeles huzalelektródával 121 Fedett ívű hegesztés tömör huzalelektródával (részben gépiesített) 125 Fedett ívű hegesztés porbeles huzalelektródával (részben gépiesített) 131 Fogyóelektródás, semleges védőgázos ívhegesztés (MIG-hegesztés) 135 Fogyóelektródás, aktív védőgázos ívhegesztés (MAG-hegesztés) 136 Fogyóelektródás, aktív védőgázos ívhegesztés porbeles huzalelektródával 138 Fogyóelektródás, aktív védőgázos ívhegesztés fémportöltetű huzalelektródával 141 Volfrámelektródás, semleges védőgázos ívhegesztés (TIG-hegesztés) 142 TIG hegesztés hozaganyag nélkül 143 TIG hegesztés porbeles hozaganyaggal 145 TIG hegesztés redukáló gázzal és tömör hozaganyaggal (huzal/pálca) 15 Plazmaívhegesztés 311 Oxigén-acetilén hegesztés A kézi vagy részben gépiesített hegesztésre vonatkozó meghatalmazásokat az ISO/TR és az ISO tartalmazza. MEGJEGYZÉS: Az ISO 9606 szabványsorozat e részének alapelvei más ömlesztő-hegesztési eljárásokra is alkalmazhatók JELÖLÉSEK ÉS RÖVIDÍTÉSEK A vizsgadarabra vonatkozó rövidítések a BW D FW l 1 l 2 l f P s t s 1 a sarokvarrat névleges vastagsága tompavarrat a cső külső átmérője sarokvarrat a vizsgadarab hosszúsága a vizsgadarab szélességének fele vizsgálati hossz lemez tompavarratoknál a varratvastagság vagy a megömlesztett heganyag vastagsága a vizsgadarab anyagvastagsága (lemez- vagy a falvastagság) a vizsgadarab 1. hegesztési eljárással készített varratvastagsága -2-

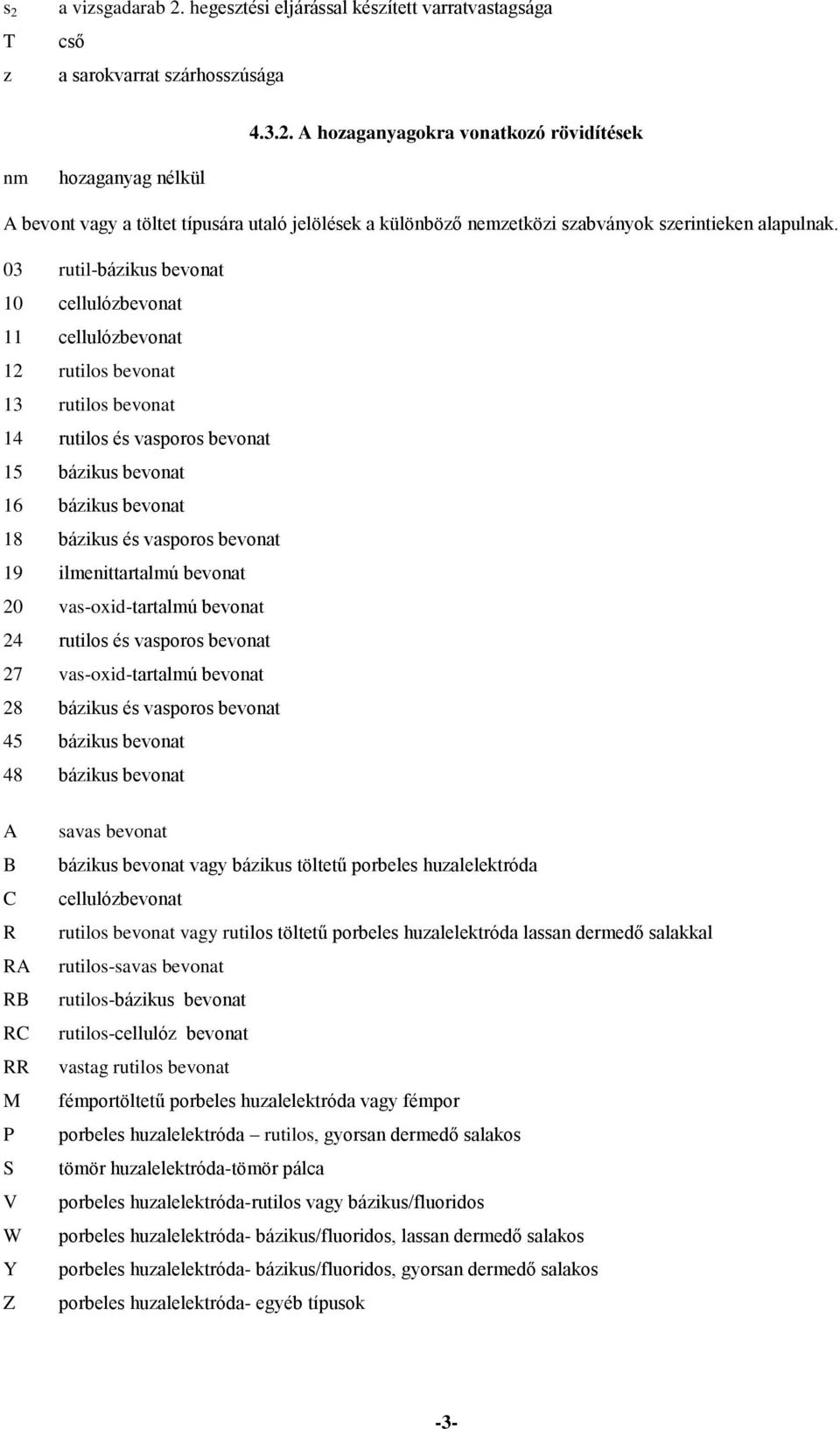

8 s 2 T z a vizsgadarab 2. hegesztési eljárással készített varratvastagsága cső a sarokvarrat szárhosszúsága A hozaganyagokra vonatkozó rövidítések nm hozaganyag nélkül A bevont vagy a töltet típusára utaló jelölések a különböző nemzetközi szabványok szerintieken alapulnak. 03 rutil-bázikus bevonat 10 cellulózbevonat 11 cellulózbevonat 12 rutilos bevonat 13 rutilos bevonat 14 rutilos és vasporos bevonat 15 bázikus bevonat 16 bázikus bevonat 18 bázikus és vasporos bevonat 19 ilmenittartalmú bevonat 20 vas-oxid-tartalmú bevonat 24 rutilos és vasporos bevonat 27 vas-oxid-tartalmú bevonat 28 bázikus és vasporos bevonat 45 bázikus bevonat 48 bázikus bevonat A B C R RA RB RC RR M P S V W Y Z savas bevonat bázikus bevonat vagy bázikus töltetű porbeles huzalelektróda cellulózbevonat rutilos bevonat vagy rutilos töltetű porbeles huzalelektróda lassan dermedő salakkal rutilos-savas bevonat rutilos-bázikus bevonat rutilos-cellulóz bevonat vastag rutilos bevonat fémportöltetű porbeles huzalelektróda vagy fémpor porbeles huzalelektróda rutilos, gyorsan dermedő salakos tömör huzalelektróda-tömör pálca porbeles huzalelektróda-rutilos vagy bázikus/fluoridos porbeles huzalelektróda- bázikus/fluoridos, lassan dermedő salakos porbeles huzalelektróda- bázikus/fluoridos, gyorsan dermedő salakos porbeles huzalelektróda- egyéb típusok -3-

9 Egyéb hegesztéstechnikai adatokra vonatkozó rövidítések fb bs ci lw mb gb ml nb rw sl ss hegfürdő megtámasztása fedőporral hegesztés két oldalról beolvadóbetét balra hegesztés hegfürdő megtámasztása hegfürdő megtámasztása védőgázzal többrétegű hegesztés hegfürdő- megtámasztása nélkül jobbra hegesztés egyrétegű hegesztés egy oldalról A hajlító vizsgálatra vonatkozó rövidítések A d ts az anyagelőírás szerinti legkisebb szakadási nyúlás a hajlítótüske vagy a belső hajlítógörgő ármérője a hajlítópróbatest vastagsága Az ívhegesztés típusai MAG fogóelektródás, aktív védőgázos MÍG fogóelektródás, semleges védőgázos TIG volfrámelektródás, aktív védőgázos -4-

10 FOGYÓELEKTRÓDÁS, VÉDŐGÁZAS ÍVHEGESZTÉS (Kód: 135) Az eljárás elve Védőgázas ívhegesztéskor egy vagy több, az elektróda és a munkadarab - vagy két elektróda között - égő hegesztőív hatására alakul ki a hegfürdő. A hegesztőívet, a hegfürdőt és az elektródát a levegő káros hatásától védőgáz óvja (1. ábra). A védőgáztól függően megkülönböztetünk: 1. ábra: A fogyóelektródás, védőgázas ívhegesztés semleges (nemes) gázas fogyóelektródás ívhegesztést (AFI-eljárás), aktív védőgázas fogyóelektródás ívhegesztést (CO 2 eljárás), keverék védőgázas (kevertgázas) fogyóelektródás ívhegesztést. A hegesztőív lehet nem vezérelt (szórt ív, hosszú ív és rövid ív) vagy vezérelt lüktető impulzusos ív. Egyenárammal fordított polaritásról (a fogyóelektróda a pozitív pólusáról) kell hegeszteni. -1-

11 A fogyóelektródás, védőgázas ívhegesztés berendezései és eszközei 2. ábra: A huzalelőtolás változatai fogyóelektródás, védőgázas ívhegesztő berendezéseken a) kompakt; b) univerzális; c) tandem; d) húzó-toló (push-pull); e) kis huzaldobos 1 áramforrás; 2 védőgázellátás; 3 hegesztőpisztoly tömlővel; 4 huzalelőtoló; 5 huzaldob; 6 huzalhúzó; 7 huzaltoló A fogyóelektródás, védőgázas ívhegesztés berendezéseit a 2. ábra foglalja össze. Kompakt, zárt rendszerű, huzalelőtolóval egybeépített áramforrás 0,8...1,2 mm átmérőjű huzallal, legfeljebb m hosszú hegesztőtömlővel. Univerzális, különálló huzalelőtoló berendezés 0,8...2,4 mm huzalátmérővel. A huzalelőtoló és az áramforrás között tetszőleges a távolság, a huzalelőtoló és a pisztoly között 3 m. A tandem hegesztő-berendezés hasonlóképpen használható, mint az univerzális, azzal a különbséggel, hogy a hegesztési munkahely váltásakor a hegesztőnek nem kell a huzaldobot mozgatnia. A húzó-toló (push-pull) berendezés előnye, hogy vékonyabb, Ć 0,6 mm-es huzalok is használhatók. Hatósugara 10 m. A kis dobos berendezésnek a hegesztőpisztolyában van a huzaldob (max. 0,5 kg acélhuzallal). Alumínium vékony huzalos hegesztéshez a legalkalmasabb berendezés. -2-

12 3. ábra: A hegesztőáram változása a hegesztőívhossz változásának függvényében 1 hosszú ív; 2 rövid ív; az elektróda előtolási sebessége az A pontban 3,8 m/min, B pontban 7 m/min A hegesztő áramforrások jelleggörbéje vízszintes vagy enyhén eső. A 3. ábrából látható a vízszintes jelleggörbe előnye. Az ívhossz változtatásával eső jelleggörbe esetében igen kis áramerősség-változás érhető el (II. jelleggörbe), míg vízszintes jelleggörbe esetén, pl. 1,2 mm-es átmérőjű huzalelektródával, akár 130 A változás is elérhető 8 V hegesztési feszültségváltozás mellett (I. jelleggörbe). A fogyóelektródás ívhegesztéshez nagy teljesítményű áramforrásra van szükség. A leolvadási teljesítmény függvényében a 4. táblázatban láthatók az áramforrás kiválasztásának paraméterei. 4. táblázat Az áramforrás kiválasztásának irányértékei Típus bi, % I max, A U max, V MAG MAG MAG MAG A szükséges legnagyobb áramerősség különböző átmérőjű elektródákhoz: Ć 0,8 mm-hez 220 A, Ć 1,2 mm-hez 320 A, Ć 1,0 mm-hez 260 A, Ć 1,6 mm-hez 460 A. Az inverteres áramforrás (4. táblázat) tömege a hagyományos áramforrásokénál lényegesen kisebb. 10 A hegesztőáram előállításához a hagyományos áramforrás általában kg, az inverteres áramforrás 1...1,2 kg. -3-

13 5. ábra Impulzushegesztésre alkalmas inverteres áramforrás elvi felépítése 1 egyenirányító; 2 tranzisztoros váltókapcsoló; 3 transzformátor; 4 egyenirányító; 5 fojtótekercs (simítás) Először a hálózati váltakozó áramot egyenirányítja és simítja, majd kapcsolóüzemű tranzisztoron váltókapcsolón keresztül általában 20 khz-nél nagyobb frekvenciás lüktető váltakozó áramot vagy egyenáramot állít elő. A nagy frekvencia átalakítására lényegesen kisebb transzformátorra van szükség mint az 50 Hz esetében. A transzformátor után az egyenirányító ismételten egyenáramot állít elő, amelynek simításához tömegében szintén kisebb egységet kell beépíteni. A statikus jelleggörbe vagy az áramforma az impulzushegesztés során a kapcsolóüzemű 2 tranzisztor megfelelő vezérlésével változtatható meg. A vezérlőberendezés feladata a hegesztési folyamathoz szükséges kapcsolások elvégzése, valamint a hűtővíz- és a védőgázellátás ellenőrzése és szabályozása. Az ívgyújtást elősegítő elektronikus egység is a vezérlőberendezésben foglal helyet. -4-

14 6. ábra: A hegesztési folyamat szabályozása a) kétlépcsős kapcsolással; b) négylépcsős kapcsolással A kapcsolási utasításokat a hegesztőpisztolyon elhelyezett nyomógombokkal adjuk ki. Két általános kapcsolási rendszer van: a kétlépcsős és a négylépcsős. Kétlépcsős kapcsolás esetén a védőgáz, a huzalelőtolás és a hegesztőáram addig folyik, amíg a kapcsoló a hegesztőpisztolyon bekapcsolt állapotban van. Ezt a szabályozást általában a rövid varratokhoz alkalmazzuk (6a ábra). -5-

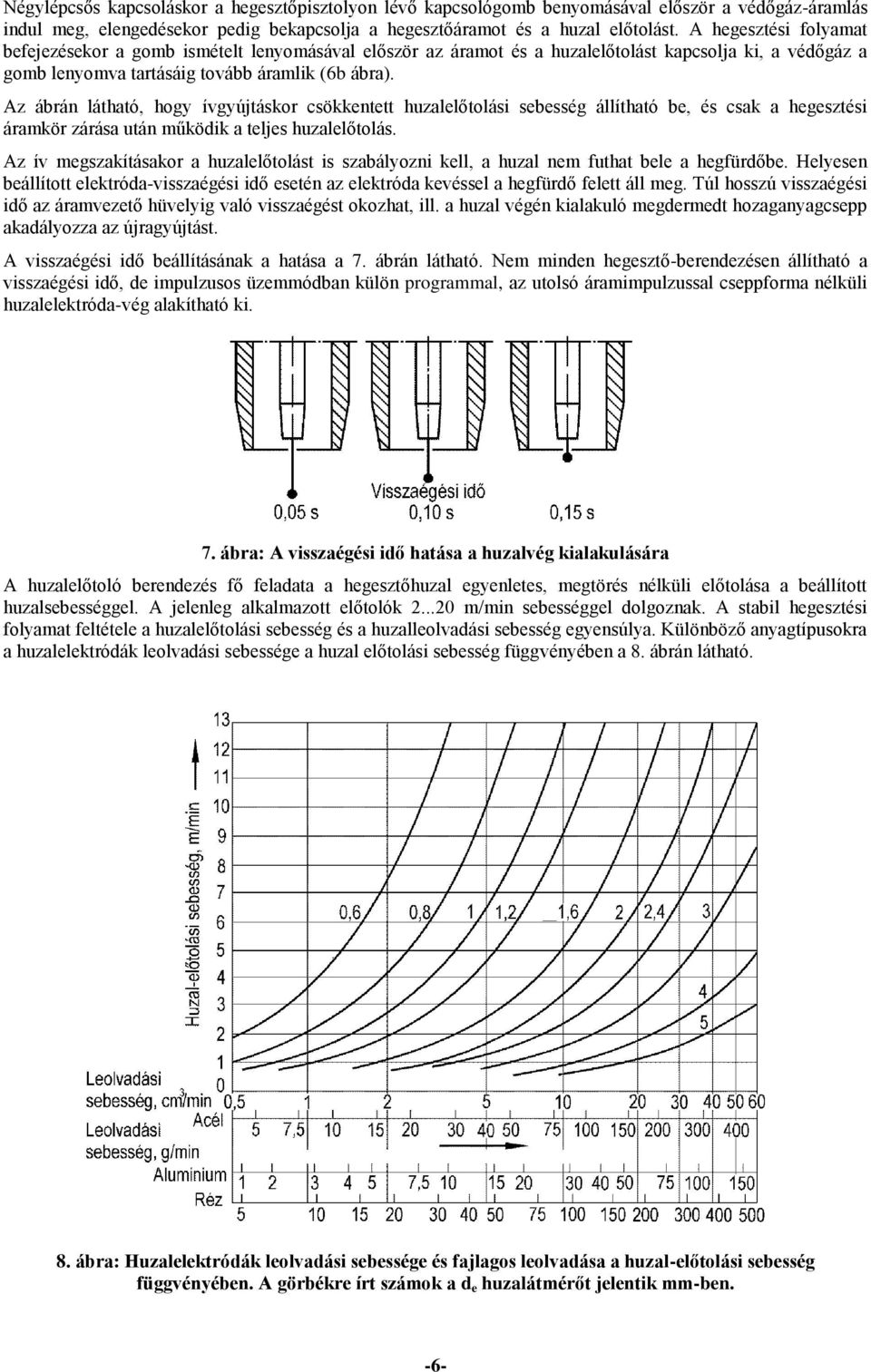

15 Négylépcsős kapcsoláskor a hegesztőpisztolyon lévő kapcsológomb benyomásával először a védőgáz-áramlás indul meg, elengedésekor pedig bekapcsolja a hegesztőáramot és a huzal előtolást. A hegesztési folyamat befejezésekor a gomb ismételt lenyomásával először az áramot és a huzalelőtolást kapcsolja ki, a védőgáz a gomb lenyomva tartásáig tovább áramlik (6b ábra). Az ábrán látható, hogy ívgyújtáskor csökkentett huzalelőtolási sebesség állítható be, és csak a hegesztési áramkör zárása után működik a teljes huzalelőtolás. Az ív megszakításakor a huzalelőtolást is szabályozni kell, a huzal nem futhat bele a hegfürdőbe. Helyesen beállított elektróda-visszaégési idő esetén az elektróda kevéssel a hegfürdő felett áll meg. Túl hosszú visszaégési idő az áramvezető hüvelyig való visszaégést okozhat, ill. a huzal végén kialakuló megdermedt hozaganyagcsepp akadályozza az újragyújtást. A visszaégési idő beállításának a hatása a 7. ábrán látható. Nem minden hegesztő-berendezésen állítható a visszaégési idő, de impulzusos üzemmódban külön programmal, az utolsó áramimpulzussal cseppforma nélküli huzalelektróda-vég alakítható ki. 7. ábra: A visszaégési idő hatása a huzalvég kialakulására A huzalelőtoló berendezés fő feladata a hegesztőhuzal egyenletes, megtörés nélküli előtolása a beállított huzalsebességgel. A jelenleg alkalmazott előtolók m/min sebességgel dolgoznak. A stabil hegesztési folyamat feltétele a huzalelőtolási sebesség és a huzalleolvadási sebesség egyensúlya. Különböző anyagtípusokra a huzalelektródák leolvadási sebessége a huzal előtolási sebesség függvényében a 8. ábrán látható. 8. ábra: Huzalelektródák leolvadási sebessége és fajlagos leolvadása a huzal-előtolási sebesség függvényében. A görbékre írt számok a d e huzalátmérőt jelentik mm-ben. -6-

16 A huzaladagoló berendezés főbb részeit a 9. ábra szemlélteti. A különféle huzalelőtoló berendezések elvét a 10. ábra foglalja össze. 9. ábra. Huzaladagoló berendezés (Munske szerint) 1 huzalfelvezető gyűrű 2 huzalegyengető berendezés 3 huzalelőtoló 4 huzalbevezető gyűrű A huzalelőtoló görgők készülhetnek sima hornyos és fogazott hornyos változatban (11. ábra). A huzalelőtoló görgők és a huzalbevezető gyűrű távolságának irányértéke a 12. ábráról olvasható le. E távolságon belül a huzal nem törik meg és nem gyűrődik be. A huzalelőtolás erőszükséglete a 13. táblázatban található. A huzalelőtoló görgőket egy vagy két motor hajtja (14. ábra). A huzalelőtoló-gyártó cégek berendezéseinek gépkönyvei pontos értékeket adnak a huzalátmérő és anyagminőség függvényében a görgők nyomóerejének beállítására. A helytelen nyomóerő vagy a görgő hibás kialakításának következményei a 15. ábrán láthatók. Védőgáz ellátó egység. A hegesztést palack vagy körvezeték látja el gázzal. A szükséges gázmennyiséget nyomáscsökkentő szelep állítja be. Az átfolyó gáz mennyiségét mérő berendezést a nyomáscsökkentő szelep után helyezik el. A legegyszerűbb gázátfolyásmérő berendezés a 16. ábrán látható, az argonadagoló mágnesszeleppel együtt. A hegesztők felszerelésének tartozéka a pisztoly végén kilépő gáz mennyiségét mérő tölcséres rotaméter. A gázfúvókára felhelyezve a hegesztés helyén ténylegesen kiáramló gázmennyiséget 1/min értékben adja meg. Egy görgőpáros: szorító és hajtógörgő. A hajtógörgő nem fogazott Egy görgőpáros: szorító- és hajtógörgő. Fogazott hajtógörgő Két görgőpáros: szorító- és hajtógörgők. A hajtógörgők nem fogazottal Két görgőpáros: szorító- és hajtógörgők. Fogazott hajtógörgők Három görgőpáros: szorítógörgők és fogazott hajtógörgők (vastag porbeles huzalokhoz) Bolygóműves hajtómű 10. ábra. Huzalelőtoló berendezések -7-

17 11. ábra. A huzalelőtoló görgők felületének kialakítása a), b), c) különféle horonyformák; d) ideális horonyforma; D a huzal átmérője (Kittel szerint) 12. ábra. A huzaltávolság és a huzalt megtörő erő összefüggése 13. táblázat A huzalelőtolás erőszükséglete (3...4 m hosszú huzaltömlőre) Huzalátmérő, d e, mm 0 6 0,8 1,0 1,2 1,6 2,0 2,4 3,2 Legkisebb előtolóerő, F, N ábra. Egy- és kétmotoros huzal görgőhajtás a) egymotoros hajtás egy áttételi fogaskerékkel, két továbbító görgővel; b) két, sorba kapcsolt egyenáramú motorral hajtott továbbító görgő -8-

18 15. ábra. A huzalelőtoló nyomóerejének és görgőkialakításának hatása a) helyes nyomóerő: az előtológörgő csak nagy ellenállás esetén csúszik meg; b) a nyomóerő túl nagy; c) a horony túl kicsi; d) a horony túl nagy vagy kopott 16. ábra. Gázmennyiség-mérő (rotaméter) A hegesztőpisztoly lehet léghűtéses és vízhűtéses. A vízhűtéses pisztolyok a kézi vagy a gépi hegesztési eljárás pisztolyai. Alkalmazási területük: léghűtéses vagy gázhűtéses pisztoly kb. 250 A-ig, vízhűtéses, kézzel vezetett pisztoly kb. 500 A-ig, vízhűtéses gépi hegesztőpisztoly kb. 800 A-ig használható. A jó hegesztőpisztolynak a lehető legkönnyebbnek kell lennie. Hosszú varratok hegesztésekor nehéz fizikai munkát jelent a hegesztőpisztoly megfelelő szögben tartása és vezetése. A pisztoly kiválasztásának szempontjai: feleljen meg a legnagyobb hegesztőáramnak, a védőgáz és a vízhűtés megfelelő szigetelése legyen kifogástalan, a gyakran kopó alkatrészek könnyen cserélhetők és olcsók legyenek, a hegesztőtömlő legyen hajlékony és könnyű. -9-

19 17. táblázat A védőgázok jelölése és fizikai tulajdonságai A gáz Hegesztés során fellépő reakció Sűrűség 0,1 MPa nyomáson és 15 C-on A palack színe Argon, Ar Semleges 1,759 Szürke Hélium, He Semleges 1,176 Szürke Szén-dioxid, CO 2 Oxidáló 1,849 Szürke+jelölés Oxigén*, O 2 Oxidáló 1,336 Kék A fogyóelektródás, védőgázas ívhegesztés technológiája Az anyagátmenet a védőgáztól és a hegesztési jellemzőktől függően többféle lehet. A szórtíves anyagátmenet permetszerű, finomcseppes, amelynek során az elektróda és az alapanyag között nem jön létre rövidzárlat. Semleges védőgázban vagy nagy argontartalmú kevert védőgázban alakulhat ki. Elsősorban vízszintes helyzetű hegesztésre ajánlott. A hosszúíves anyagátmenet durvacseppes, amelynek során az elektróda és az alapanyag között ismételten rövidzárlat jön létre. Szén-dioxidos védőgáz használatára jellemző fémátviteli módszer. Ez is elsősorban vízszintes helyzetű hegesztésre ajánlott. A rövidíves anyagátmenet kis ívfeszültség és áramerősség esetén, CO 2 -védőgáz használatakor sem durvacseppes. Felváltva lép fel rövidzárlat, ill. ég az ív. A rövidzárlati frekvencia függ az áramerősségtől, az ívfeszültségtől, valamint a védőgáztól. Másodpercenként rövidzárlat jöhet létre. Kényszerhelyzetű hegesztésre is ajánlott. A vegyesíves anyagátmenet során a hozaganyag egy része szabadon, rövidzárlat nélkül megy át, ezzel egyidejűleg durvacseppes anyagátvitel és rövidzárlat is bekövetkezik. Az erőteljes fröcskölés miatt célszerű elkerülni. Az anyagátmenetek módjai az áramerősség és az ívfeszültség függvényében a 18. ábrán láthatók. Impulzusos ívvel az áramimpulzusok periodikusságának beállításával irányított cseppátmenet jön létre. Az alapáram megakadályozza az ömledék és az elektródavég megdermedését, míg erősebb áramimpulzus hatására egy vagy több cseppben megy át az anyag. Helyes munkarendi adatok megválasztása esetén egy csepp-egy impulzus állapot alakul ki. Semleges vagy nagy százalék argont tartalmazó védőgáz szükséges. 18. ábra. Anyagátmenet fogyóelektródás, védőgázas ívhegesztéskor, az áramerősség és az ívfeszültség függvényében -10-

20 A kisebb áramerősség az irányított cseppátmenettel összekapcsolva a következő előnyöket adja: szabályozható hőbevitel a hegesztés folyamán; a nőbevitel csökkenthető a hagyományos eljárásokkal szemben; szabályozható ívteljesítmény; vékonyabb lemezek hegesztéséhez az alap- és a csúcsáramerősség váltakozásának kisebb frekvenciája szükséges, nagyobb anyagvastagsághoz nagyobb teljesítményt, nagyobb frekvenciát kell beállítani. A szabályozási lehetőség az impulzusos ívhegesztési eljárást minden helyzetben, a legszélesebb anyagvastagság-tartományban is alkalmazhatóvá teszi; nagyobb elektródaátmérőkkel lehet vékonylemez-hegesztéssel is dolgozni, csökken a vékony huzalok előtolásának nehézségeiből adódó hibalehetőség. Különösen alumínium és ötvözeteinek hegesztését teszi könnyebbé; a hegesztett ömledékből a gázok kiválásához a folyamat kedvezőbb, gázmentesebb varratok készíthetők; kevésbé rövidzárlatos és kevésbé fröcsköléses a fémátvitel. Az f impulzusfrekvencia: f = 1000/(t cs + t A ) Hz, ahol t cs csúcsáramidő, ms; t A alapáramidő, ms. A D cseppméret: D» (50d e v e /f) 1/3 mm, ahol d e az elektróda átmérő, mm; v e az elektróda előtolási sebessége, m/min. A védőgáz tulajdonságainak hatása a hegesztési folyamatra. A védőgáz befolyásolja az anyagátmenetet, a rövidzárlati jelenségeket, a beolvadási mélységét és a hegesztett ömledék oxidációs folyamatait. Nagy fajlagos leolvadási és megfelelő ívfeszültség esetén csak argon vagy hélium védőgáz teszi lehetővé a szórt ívű anyagátmenetet. Ha Ar-CO 2 vegyes gázt használjuk, 18%-os CO 2 -tartalomig, ill. növelt áramerősség esetén legfeljebb 25% CO 2 -ig biztosítható a rövidzárlat nélküli anyagátmenet. Az anyagátmenet alakulása a védőgáz és az áramerősség függvényében a ábrán látható. Argon védőgázban kis, 20 Hz-es rövid zárlati frekvenciával történik a cseppátmenet. 250 A-tól rövidzárlat nélküli cseppátmenet jön létre. A háromalkotójú (Ar + CO 2 + O 2 ) védőgázban már viszonylag kis áramerősségnél is létrejön a rövidzárlat nélküli cseppátmenet, annak ellenére, hogy 100 és 200 A között a tiszta argon védőgázhoz hasonlítva lényegesen nagyobb a rövidzárlat-frekvencia. Tiszta CO 2 -ben és 40% Ar+60% CO 2 -ben 500 A alatt nincs rövidzárlat nélküli anyagátmenet. Ilyen védőgázban a hegesztés folyamán mindig erőteljes fröcsköléssel kell számolni. Ar+25% CO 2 -ben még lehetséges a hegesztés a szórt ívű anyagátmenet felső határán. A diagramban szereplő tájékoztató értékek igen erősen függenek az áramforrás dinamikus tulajdonságától is. -11-

21 A védőgáz összetétele befolyásolja a varratalakot és a beolvadási mélységet is. Azonos áramerősség esetén CO 2 védőgázban nagyobb a beolvadás és a fajlagos leolvadás, mint argonnal kevert gázban. A technológiai adatok beállítása. Az áramforrás beállításának két lehetősége van: a huzalelőtolás változtatása vagy az áramforrás jelleggörbéjének kiválasztása (19. ábra). Az áramerősség változtatásának a hatását (előtolás változtatása) a 21. ábra szemlélteti. Az előtolás változtatása az ív hosszának változásához vezet. Amennyiben az ív túlságosan lerövidül, rövidzárlatos anyagátmenet alakul ki erőteljes fröcsköléssel, és zavar keletkezik a hegesztési folyamatban. A 22. ábrán látható az előtolási sebesség változtatásának, valamint az ívfeszültség változtatásának az együttes hatása. Nagyobb áramerősségnél nagyobb ívfeszültséget, ill. kisebb áramerősségnél kisebb ívfeszültséget kell állítani az áramforráson, a jelleggörbe eltolásával. A 23. ábra az AFI/CO 2 hegesztő-berendezés kedvező munka ponttartományának beállítását szemlélteti. 19. ábra Beállítási lehetőségek az AFI/CO 2 hegesztő-berendezésen l a huzal-előtolási sebesség (áramerősség) beállítása; U a jelleggörbe (feszültség) beállítása; d durva; f finom 20. táblázat Vékonyhuzalos alumíniumhegesztés varrat-előkészítése s, mm Élelőkészítés Varratfelépítés b, mm c a mm fok Megjegyzés ,25s - _ Befogókészülék jelentősen elősegíti a hegesztést 5 10 < 1,0 - - Két oldalról hegesztve < 1,0 2,5 90 Gyök alátétlemez jelentősen segíti a hibátlan hegesztést -12-

22 < 1,0 2,5 60 Kényszerhelyzetben célszerű a gyök AWI-hegesztése > 10 < 1,0 2,5 90 Gyök utánhegesztés > 10 <1, > ábra. Az áramerősség változtatásának hatása a munkapontra M munkapont -13-

23 22. ábra. Az áramerősség és ívfeszültség változtatásának hatása a munkapontra M munkapont 23. ábra. Munkapont tartomány beállítása a jelleggörbe eltolásával és az előtolás változtatásával A védőgázfajtától függően az ívfeszültség azonos ívhossz esetében is változik. A 24. ábrán látható, hogy a CO 2 mennyiségének növelésével nő az ívfeszültség igény. 24. ábra. Optimális ívfeszültség és áramerősség különböző védőgázfajtákhoz SG 2 Ć 1,2 mm-es huzalelektróda -14-

24 A hegesztőpisztoly helyzete. A megfelelő ívfeszültség és előtolási sebesség beállítása után következhet az ívgyújtás, az alapanyag megérintésével. A hegesztőpisztolyt megfelelő helyzetbe és az alapanyagtól a szükséges távolságba hozzuk, hogy az ívgyújtás után a hegesztési folyamat közvetlenül folytatódhasson. A hegesztőpisztoly beállítása, ill. tartása a hegesztés folyamán alapvetően meghatározza a varrat alakját és az ömledék minőségét (25. ábra). Majdnem minden helyzetben előretartva, tolva kell a hegesztést végezni. A védőgáz hatása a legjobban akkor érvényesül, ha az alapanyaghoz viszonyítva a pisztolyt 90 -ban tartjuk. Így azonban a varratömledéket a gázfúvóka eltakarja a hegesztő elől. A megengedett legnagyobb eltérés a függőlegestől 30. Vízszintes helyzetben hegesztve a pisztolyt húzzuk, és a hegesztési irányhoz képest döntsük vissza kal. Helytelen pisztolytartás esetén a varrat gázosodik. Az ebből adódó és egyéb, a gázosodást okozó tényezők a 26. ábrán láthatók. A varrat a levegőből nitrogént, oxigént és hidrogént vesz fel. 25. ábra. A hegesztőpisztoly tartása fogyóelektródás, védőgázas ívhegesztéskor 26. ábra. Az ömledékek gázfelvételének okai 1 turbulencia a védőgáz túl nagy mennyisége miatt; 2 túl kevés a védőgáz; 3 injektorhatás; 4 zsíros huzalból; 5 akadozó huzalelőtolás, rossz áramátmenet, helytelen hegesztési jellemzők következtében nyugtalan ív, turbulencia; 6 turbulencia a fröcskölés miatt; 7 turbulencia a hőfejlődés miatt; 8 szennyeződés, rozsda, reve, bevonat, festékek; 9 pórusok, gázzárványok 27. ábra. A hegesztőpisztoly beállításának hatása a varratalakra és a beolvadási mélységre b varrat szélesség; t beolvadási mélység -15-

25 28. ábra. A hegesztőpisztoly tengelyének beállítása a) tompavarrathoz; b) sarokvarrathoz 29. ábra. Az alapanyag és az áram hozzávezető hüvely k távolságának hatása a hegesztőáramra Csőhegesztéskor a hegesztőpisztoly helyzete befolyásolja a beolvadási mélységet és a varratszélességet (27. ábra). A helyes beállításnak különösen gépesített hegesztés esetén van jelentősége. Tompa- és sarokvarrat hegesztésekor a hegesztőpisztoly helyes tengelybeállítása a 28. ábrán látható. Az áramvezető hüvely és alapanyag távolsága a hegesztő áram nagyságát befolyásolja (29. ábra). A védőgáz mennyiség beállítására a 30. táblázat ad irányértékeket. Általában igaz, hogy a percenként átfolyó védőgáz mennyiség a huzalátmérő szerese. A védőgáz szükséglet a leolvadási sebesség függvényében a 32. ábrán látható. A különféle anyagokhoz használatos védőgázokat és gázkeverékeket a 31. táblázat foglalja össze. 30. táblázat A fogyóelektródás hegesztés védőgáz szükséglete d e, mm Védőgáz-szükséglet, l/min rövidívhez szórtívhez 0,8 1,0 1,2 1,4 1,6 8,0 10,0 10,0 12,0 nem ajánlott 12,0 12,0 15,0 16,0 18,0-16-

26 31. táblázat Védőgázok különféle fémek fogyóelektródás, védőgázas hegesztéséhez Alapanyag Alumínium és ötvözetei Magnézium és ötvözetei Ötvözetlen acél Gyengén ötvözött acél Korrózióálló acél Réz és ötvözetei Nikkel és ötvözetei Titán és ötvözetei Védőgáz* I 1, I 2, I 3 I 1 M , M , M , C1 M , M , M , (C 1) M 1.2, M 1.3, M 2.3, M 3.2, (I 1) I 1, I 2, I 3 I 1, (R 1) I ábra. Védőgáz szükséglet a leolvadási sebesség függvényében A pontvonal a példa Az áramerősség, az ívfeszültség és a hegesztési sebesség összefüggése fogyóelektródás, védőgázas ívhegesztés esetén. Az áramerősség változtatása a leolvadást és a beolvadási mélységet befolyásolja. CO 2 védőgázas közegben a leolvadási sebesség alakulása az áramerősség függvényében a 33. ábrán látható. A fajlagos leolvadás függ a huzalelektróda átmérőjétől. Azonos áramerősség esetén a kisebb átmérőjű elektróda fajlagos leolvadása nagyobb. Az egységnyi hosszú vékonyabb huzal elektromos ellenállása nagyobb, mint a vastagé, nagyobb az áramvezető hüvely utáni szabad huzalhosszon a felmelegedése. Az ívfeszültség növelésével a varrat szélesebb lesz, és az ömledék folyósabbá válik. Függőlegesen felülről lefelé hegesztve az ömledék előrefolyásának megakadályozására kisebb ívfeszültséget kell választani az ömledék előrefolyásának megakadályozására kisebb ívfeszültséget kell választani. -17-

27 33. ábra. A leolvadási sebesség az áramerősség függvényében A görbékre írt számok a huzalelektróda átmérőjét adják meg A hegesztési sebesség hatása a beolvadási mélységre a 34. ábrán látható. A kis hegesztési sebesség a leggyakoribb oka a hidegkötésnek. 34. ábra. A hegesztési sebesség hatása a beolvadási mélységre 1 minimális beolvadási mélység az előrefutó ömledék miatt; 2 maximális beolvadási mélység a helyes hegesztési sebesség eredményeképpen; 3 kis beolvadási mélység a gyors hegesztés következtében e) A fogyóelektródás, védőgázas ívhegesztés változatai Az impulzushegesztés alapfogalmait a 35. táblázat foglalja össze. Az alapáram feladata, hogy az ív a csúcsáramok közötti időszakokban se aludjon ki. Nagysága általában A, de jó hővezető anyagok (Al, Cu) hegesztésekor - különösen, ha vastagok A értékre célszerű növelni, az esetleges hidegkötés elkerülésére. A csúcsáram biztosítja a rövidzárlat nélküli anyagátmenetet. Az ehhez szükséges minimális csúcsáram értékének megválasztása függ a huzalelektróda anyagától és átmérőjétől, a védőgáz összetételétől és a csúcsáram időtartamától. -18-

28 35. táblázat A fogyóelektródás, védőgázas impulzushegesztés alapfogalmai Alapfogalom Mértékegység Meghatározás Előtolási sebesség, v e cm/min Az előtolón beállított huzaladagolási sebesség Áramnövekedési sebesség, v i ka/s Az alapáramról csúcsáramra növekedés sebessége. Argon védőgáz esetében kisebb lehet, mint szén-dioxid védőgáznál Alapáram, I A A Kis áramerősség, amely közvetlenül vagy a hozzá tartozó feszültségen keresztül állítható be Alapfeszültség, U A V Az alapáramhoz tartozó feszültség Alapáramidő, t A ms Az alapáram hatásának időtartama Csúcsáram, I cs A Nagy áramerősség, amely közvetlenül vagy a hozzá tartozó feszültségen keresztül állítható be Csúcsfeszültség, U cs V A csúcsáramhoz tartozó feszültség Csúcsáramidő, t cs ms A csúcsáram hatásának időtartama Impulzusfrekvencia, f Hz A másodpercenkénti áramimpulzusok száma Kedvező esetben ms időtartamú csúcsimpulzus kell ahhoz, hogy az elektródavégről a csepp leváljon. Az alapáramnak a csúcsáramra szén-dioxidban és kevert védőgázban gyorsabban kell növekednie, mint argonban. Az impulzusfrekvenciát kézi hegesztés esetén nem célszerű 30 Hz alá csökkenteni, mert a hegesztő szemének erős megterhelést jelent. A huzalelőtolási sebesség és az impulzusfrekvencia összehangolásához az irányértékek a 36. ábráról olvashatók le. Az effektív feszültség összefüggését az áramerősséggel, a huzalelőtolást sebességgel, az impulzusfrekvenciával és az alap áramidővel a 37. ábra szemlélteti. 36. ábra. Az impulzusfrekvencia és a huzalelőtolást sebesség irányértékei nagy argontartalmú védőgázban Csúcsáramidő: 1,5...2 ms; csúcsáram > 400 A; alapáram: < 40 A -19-

29 37. ábra. Az effektív feszültség összefüggése az áramerősséggel, a huzalelőtolási sebességgel, az impulzusfrekvenciával és az alapáramidővel, azonos impulzusforma esetében Fogyóelektródás, védőgázas ívhegesztés porbeles huzalelektródával. A porbeles elektróda belseje nem tömör, hanem rutilos vagy bázikus portöltet található benne. Előnyei: igen termelékeny; széles körű vegyi összetételhez használható; az illesztési hézag eltérésre, élettolódásra kevésbé érzékeny; kis energiafelhasználással hegeszthető; kevésbé fröcsköl; a képződött salakréteg leköti az oxigént és a nitrogént; stabilabb hegesztőívet ad. Hátránya, hogy drága, továbbá, hogy hegesztés előtt gondosan ki kell szárítani. Néhány jellemző kialakítás keresztmetszete a 38. ábrán látható. Az a) és a c) szelvényű elektróda nagy árammal terhelhető, és relatíve kis átmérővel készül. A b) szelvényű elektróda főleg felrakóhegesztésre alkalmas. A d), e) és f) formák főleg az önvédő porbeles huzalelektródák szelvényei. A huzalelektróda teljes tömegének és a töltet tömegének a hányadosa adja meg százalékban a töltési fokot. A hazai gyártású önvédő porbeles huzal jellemzői a 39. táblázatban, a DIN 8559 szerinti porbeles huzalok összetétele a 40. táblázatban találhatók. 38. ábra. Porbeles huzalelektródák keresztmetszete a), b) és c) egyrétegű; d), e) és f) kétrétegű; a) zárt szelvényű; b...f) nyitott szelvényű -20-

30 39. táblázat Hazai gyártmányú porbeles huzalok összetétele és jellemzői Jellemzők PP-AN 3 PP-AN 7 A hozaganyag összetétele, C 0,07...0,12 0,07...0,12 Mn 0,7...1,2 0,7...1,3 Si 0,2...0,5 0,2...0,5 S, ill. P, legfeljebb 0,03 0,03 A hozaganyag mechanikai jellemzői R e, MPa R m, MPa A 5, % Z, % TTKV 28 C Ł -30 Ł -20 Huzalátmérő, d e, mm 3,0 2,0; 2,3 Áramnem Áramerősség, I, A Feszültség, U, V Huzal-előtolási sebesség, v huz, m/min Leolvadási sebesség, g/s kg/h Kihozatal, % egyenáram, pozitív ,8...5,0 1,2..2, elektróda, egyenáram, pozitív , ,1...1, elektróda, 40. táblázat Német gyártmányú porbeles huzalok vegyi összetétele (a DIN 8559 alapján) Jelölés Összetétel, % C Si Mn Ni max. Egyéb SG R 1 0,05...0,12 0,2... 0,6 0,8...1,4 0,7 Cr: 0,15, V: 0,03, Zr+Ti: 0,15 SG B 1 0,05...0,12 0,15...0,45 0,8...1,6 0,7 A1:0,02, Mo: 0,15-21-

31 41. táblázat A védőgázas ívhegesztés technológiai irányértékei ötvözetlen és gyengén ötvözött acélok tompahegesztésére a) Kevert védőgáz esetén s, mm Varratalak a, fok b, mm Hegesztési helyzet d e, mm v huz m/min I, A U, V Rétegszám 1,0 I - 0 PA, PB 0,8 3, ,5 I - 1 PA, PB 0,8 5, ,0 I - 1 PA 1,0 4, ,5 1 2,0 I - 1,5 PB 0,8 7, ,5 1 3,0 I - 1,5 PA 1,0 4, ,0 I - 2,0 PB 1,0 4, ,0 I - 2,0 PA 1,0 4, ,0 I - 2,5 PB 1,0 5, ,0 V 50 2,0 PA 1,0 4,3 8, , ,0 V 50 2,0 PB 1,0 4,7 5, , ,5 2 6,0 V 50 2,0 PA 1,0 4,3 8, , ,5 2 6,0 V 50 2,0 PB 1,0 4,7 5, , ,5 2 8,0 V 50 2,0 PA 1,2 3,1 8, , ,0 V 50 2,0 PF, PG 1,0 3, ,0 V 50 2,5 PA 1,2 3,2 9, , ,0 V 50 2,5 PF, PG 1,0 4, ,0 V 50 2,5 PA 1,2 3,4 9, , ,0 V 50 2,5 PF, PG 1,0 3,7 4, , , ,0 V 60 1,0 PA 0,8 1,2 1,2 5,7 8, ,0 V 50 3,0 PF, PG 1,2 3,2 4, , ,5 1 2 Hegesztőhuzalok: SG 2/SG 3, G 2/G

32 42. táblázat folytatása b) CO 2 védőgáz esetén s, mm Varratalak a, fok b, mm Hegesztési helyzet d e, mm v huz, m/min I, A U, V Rétegszám 0,75 I - 0 PA 0,8 3, ,75 I - 0 PB 0,9 5, ,0 I - 0 PA 0,8 4, ,5 1 1,0 I - 0 PB 0,9 4, ,0 I - 0,3 PA 0,9 5, ,0 I - 1,0 PA 0,8 3, ,0 I - 1,0 PB 0,8 3, ,0 I - 1,5 PA 1,0 3, ,0 I - 1,7 PA 1,0 4, ,0 I - 2,0 PB 1,0 4, ,0 V 60 1,7 PA 1,2 3, ,0 V 60 1,7 PB 1,2 3, ,0 V 60 1,7 PA 1,2 3, ,0 V 60 1,7 PB 1,2 3, ,0 V 60 1,7 PB PF, PG 1,2 1,2 3,4 3, ,0 V 60 1,7 PA PA 1,2 1,6 3,4 6, ,0 X 60 1,7 PF, PG 1,2 3, ,0 V 60 1,0 PF, PG PF, PG 0,8 1,0 5,7 5,

33 43. táblázat Az AFI-eljárás technológiai irányértékei alumínium tompahegesztésére argonban s, mm Varratalak a, fok b, mm c, mm d e, mm v huz, m/min I, A U, V 2 I ,8 5, I ,2 3, I - 0 S 1,6 4, Y ,5 1,6 5, I ,6 7, Y ,5 1,6 6, Y ,5 1,6 1. sor 6,8 2.sor 6,8 10 Y ,0 1,6 1. sor 6,2 2. sor 6,0 gyök 7,2 12 Y ,5 1,2 1. sor 13,7 2. sor 12,2 gyök 15, táblázat A CO 2 -eljárás technológiai irányértékei ötvözetlen és gyengén ötvözött acélok sarokvarrat-hegesztésére a, mm Hegesztési helyzet a) Kevert gázzal d e, mm v huz, I, A U, V Rétegszám m/min 1,0 PA, PC 0,8 3, ,0 PG 0,8 3, ,5 PA, PC 0,8 7, ,5 PG 0,8 7, ,0 PA, PC 0,8 7, ,0 PG 0,8 7, ,5 1 3,0 PC 1,0 10, ,

34 3,0 PG 1,0 9, ,5 1 4,0 PA, PC 1,0 10, ,0 PG 1,2 6, ,0 PA 1,2 9, ,0 PA 1,2 9, ,5 1 5,0 PG 1,2 4, ,5 3 6,0 PA 1,2 9, ,5 1 6,0 PF 1,0 4, ,5 1 8,0 PA 1,2 9, ,5 3 8,0 PF 1,0 4, ,5 2 10,0 PA 1,2 9, ,5 4 10,0 PF 1,2 4, ,0 PA 1,6 6, Huzalelektróda/védőgáz: SG2/G2 vagy SG3/G3. a, mm Hegesztési helyzet b) Tiszta szén-dioxiddal d e, mm v huz. m/min I, A U, V 1,0 PA 0,6 4, ,0 PG 0,6 5, ,0 PC 0,9 5, ,75 PC 0,8 5, ,75 PG 0,8 5, ,0 PC 1,0 5, ,0 PG 0,8 7, ,5 PG 1,0 7, ,0 PG 1,2 4, ,5-25-

35 3,5 PC 1,0 9, ,5 PG 1,2 5, ,0 PC 1,2 6, ,0 PC 1,2 9, Megjegyzés: Minden esetben csak egy réteget kell hegeszteni. Huzalelektróda/védőgáz: SG2/G2 vagy SG3/G táblázat Az AFI-ponthegesztés technológiai irányértékei alumíniumra A hegesztendő anyag d e, mm v huz, m/min I, A U, V t, s d 1, mm Nyíróerő, N/pont minősége vastagsága, mm felső, s 1, alsó, s 2, Al99, ,6 4, ,5...2, ,0 3, ,2...3, ,6 5, ,8...2, ,0 4, ,0...2, ,6 6, ,2...3, ,0 4, ,6...2, ,6 6, ,0...3, ,0 5, ,6...2, AlMg ,0 5,8 2, ,0 6,0 2, d e a huzalelektróda; d, a lencse átmérője; t a hegesztési idő. 46. táblázat Az AFI-eljárás technológiai irányértékei réz hegesztésére s, mm Illesztési forma d e, mm b, mm I, A Argonfogyasztás, l/min 6 1,6 (2,4) ,6 (2,4) ,6 (2,4)

36 6 1,6 (2,4) ,6 (2,4) ,6 (2,4) ,6 (2,4) ,6 (2,4) , táblázat Az AFI-eljárás technológiai irányértékei alumínium és ötvözeteinek hegesztésére (Smith nyomán) s, Varratalak a, Hegesztési helyzet d e, mm I, A U, V mm fok v huz, m/min Argonfogyasztás, l/min Rétegszám 5 V 60 PA 1, , PF 1, , PE 1, , V 60 PA 2, , PF 1, , PE 1, , X 90 PA 2, , PF 1, , V 60 PA 2, , PF 1, , PE 1, , X 60 PA 2, , PF 1, , U 30 PA 2, ,

37 48. táblázat Az AFI impulzusos eljárás technológiai irányértékei saválló acélok hegesztésére kényszerhelyzetben s, mm a, mm Hegesztési helyzet (Potapevszkij és Bucsinszkij nyomán) d e, mm Huzalkinyúlás, mm I, A U, V Argonfogyasztás, l/min 1, PG 1, , PF 1, PE 1, PG 1,2...1, , PF 1,2...1, ,5...19, PE 1,2...1, ,5...19, PG 1, , PF 1, PE 1, PG 1,6...2, , PF 1,6...2, ,5...20, PE 1,6...2, , PG 2, , PF 2, PE 2, ,5...20, Nagy áramerősségű CO 2 -védőgázas hegesztés esetén növekvő áramerősséggel csökken a fröcskölés mértéke, és egyúttal mély szélkiolvadás alakul ki, amelybe az ív szinte belesüllyed. Ezáltal a fröcskölés nagy részét már maga az ömledék fogja fel. A hegesztés során általában 1,6 mm huzalátmérőt és 450 A-nél nagyobb áramerősséget használunk. A nagy áramerősségű hegesztés alapvető jellemzője az áramsűrűség: i = I/d e 2 ahol i az áramsűrűség; I az áramerősség, A; d e huzalátmérő, mm. Nagy áramerősségű CO 2 -eljárás során i = A/mm 2. A teljesen gépesített eljárás előnyei: nagy fajlagos leolvadás, nagy hegesztési teljesítmény, nagy beolvadási mélység. -28-

38 A keskenyrés-hegesztés elve a 49. ábrán látható. Végezhető egy vagy két hegesztőfejjel. Két hegesztőfej esetében az egyik a baloldalra rak le egy sarokvarratot, míg a másik a horony jobb oldalára. A két sarokvarrat átfedi egymást. 49. ábra. A keskenyrés-hegesztés elve 50. ábra. Az ívponthegesztés elve Egyfejes hegesztés esetén lengetett ívvel kell hegeszteni. Az illesztési hézag mm, a hegeszthető anyagvastagság mm, a védőgáz: 80% Ar + 20% CO 2, az áramerősség A. Lengetett ívű változatban tiszta CO 2 védőgáz is használatos. Az ívponthegesztés elve a 50. ábrán látható. Az átlapolt lemezekre távtartó gyűrűs gázfúvókát nyomunk. A felső lemez mérete legfeljebb 4 mm lehet, a lemezek között a légrés nem lehet 1 mm-nél nagyobb. Az eljárás leginkább finomlemezekhez használatos. Utóbbi időben erőteljesen elterjedt a járműiparban. A hegesztési hibákat a 53. és 54. táblázat foglalja össze. Különös figyelmet kell fordítani a kötéshibára és a hegesztett varrat begázosodására, amelyek jellegzetes hibaforrások. -29-

39 A varrat begázosodása a túl kicsi hegfürdőre, ill. a túl szűk varratnyílásra vezethető vissza. Lehetőség szerint csökkenteni kell az ömledék lehűlési sebességét. Az előmelegítés elősegíti a varratömledék kigázosodását. Kötéshiba elsősorban a kis ívteljesítményből adódhat, de a túl nagy ívteljesítmény is hasonló hibát okoz. A túl kis áramerősség hatására nem olvadnak meg eléggé a varratélek, és a rövidzárlat alatt átment hozaganyag csak ráragad a varratéleire. Az áramhozzávezető-hüvely és alapanyag közötti túl nagy távolság is az ívteljesítmény csökkenéséhez vezet. A hosszú huzalkinyúlás miatt az ellenállásból adódó felmelegedés a szabad huzalszakaszon csökkenti az ív teljesítményét, kevesebb energia jut az alapanyag megolvasztására. A túl nagy teljesítmény következtében túl sok alap- és hozaganyag ömlik meg. Az előrefutó ömledéken égő ív így az ömledék rosszabb hővezető képessége következtében nem tudja felmelegíteni az alapanyagot. 51. táblázat A CO 2 -ívponthegesztés technológiai irányértékei különböző vastagságú lemezekre s 1 +s 2, mm d e, mm I, A U, V t, s 1, , , , , , ,5 3, , ,0 3, , ,0 5, , ,0 52. táblázat CO 2 ívponthegesztés technológiai irányértékei azonos vastagságú lemezekre a járműiparban (tompakötés hegesztése részben gépesített eljárással) s, mm b, mm Hegesztési helyzet U, V I, A v huz v heg Fajlagos szükséglet m/min cm/min hozaganyag, védőgáz, főidő, t f g/m l/m min/m 1,0 0 PG , ,0 1,0 0,5 PG , ,5 1,0 0 PA , ,0 1,0 0,5 PA , ,5 1,5 0,5 PG , ,2 1,5 1,0 PG , ,5 1,5 0,5 PA , ,4 1,5 1,0 PA , ,5 Varratalak: I varrat. Alapanyag: ötvözetlen finomlemez. Hozaganyag: Ć 0,8 mm-es huzalelektróda. Védőgáz: M21, 8 l/min fogyasztással. -30-

40 53. táblázat Fogyóelektródás, CO 2 védőgázas ívhegesztés során előforduló hibák és kiküszöbölésük A hiba Valószínű ok A kiküszöbölés módja Kevés vagy sok védőgáz A szükséges gázmennyiség beállítása Szél vagy huzat elviszi a védőgázt Gondoskodni kell megfelelő védelemről Fröcskölésből származó lerakódások vannak a gázfúvókában Meg kell tisztítani a gázfúvókát A védőgáz nedves Le kell fúvatni a szén-dioxidos palackból a vizet, vagy nedvességmegkötő készüléket kell alkalmazni, szükség esetén a palackot ki kell cserélni Befagyott a nyomáscsökkentő (gázreduktor) Üzembe kell helyezni a nyomáscsökkentőre csatolható gázmelegítőt Porozitás Nagy a huzalkinyúlás Túl nagy ívfeszültség A megfelelő huzalkinyúlással kell hegeszteni A helyes ívfeszültség beállítása A hegesztett anyag szennyezett (rozsda, reve, festék stb.) Az alapanyag megtisztítása Megakad vagy akadozik a huzal A huzalelőtolás nem elegendő, ezért kicsi A szükséges áramerősség beállítása az áramerősség, a fürdő hamar a huzalelőtolási sebesség által megdermed és a gázok nem tudnak távozni, ill. porbeles huzal használata esetén a salak sem tudja kifejteni a hatását A huzal nedves, rozsdás, szennyezett, a porbeles huzal nem ép A varrat túlhevül a helytelen hegesztési adatok következtében A huzal megtisztítása vagy kicserélése A megfelelő technológiai adatok beállítása, ill. a hegesztési sebesség növelése A szorítógörgők nem szorítanak vagy túl Be kell állítani az optimális erősen szorítanak és a huzalt ellapítják, görgőnyomást így az beszorul az áramátadó hüvelybe A huzal nincs egyenletesen felcsévélve a A huzalt befűzés előtt dobra, emiatt legombolyításkor megmegakad egyenletes, szép felületű tekercset szemrevételezzük és csak használjunk -31-

41 A pisztoly tömlője gyűrött Hegesztés közben a tömlő minél egyenesebben helyezkedjen el A tompa vagy sarokvarrat felületén taraj található A varrat felszíne sima, de fénytelen, szürke. Valószínű, hogy a varrat porózus, esetleg csak fémhártya található a felszínen, és alatta ún. alagút van Melegrepedés Az adott áramerősséghez és A megfelelő ívfeszültség beállítása, huzalátmérőhöz túl kicsi az ívfeszültség, a hegesztési sebesség csökkentése ill. túl nagy a hegesztési sebesség Okai ugyanazok lehetnek, mint a porozitás okai Túl nagy ívfeszültség Az alapanyag sok szenet, ként vagy egyéb szennyező anyagot tartalmaz Az elhárítás módja megegyezik a porozitás elhárítási módjával Az ívfeszültség összehangolása az áramerősséggel Az alapanyag vegyi összetételének az ellenőrzése Kis ívfeszültség Az ívfeszültség növelése Salakzárvány (porbeles huzal használata esetén) A salak előrefolyik a kis hegesztési sebesség vagy helytelen ívelés miatt A helyes hegesztési sebesség beállítása, a salak visszaszorítása ívnyomással Szélkiolvadás A salak az előző rétegről maradt ott Nagy az ívfeszültség A pisztoly vezetése helytelen A salakot minden réteg után el kell távolítani Helyes ívfeszültség beállítása A pisztolyvezetésen módosítani kell, íveléskor a széleken ki kell tartani 54. táblázat Fogyóelektródás, argon védőgázas ívhegesztés során előforduló hibák és kiküszöbölésük A hiba Valószínű ok A kiküszöbölés módja Erős fröcskölés Kevés az argon Az argon mennyiségének növelése Levegő szívódik be az ívbe Hiba a huzaladagolásban Az argon vezetékének átvizsgálása A huzaladagolót át kell vizsgálni Az ív égése szabálytalan Hibás a hegesztőpisztoly tömítése, vízszivárgás A tömítés kicserélése Kevés vagy sok az argon Az argonszolgáltatás ellenőrzése A fúvókát beszennyezte a fröcskölés A fúvóka letisztítása -32-

42 A varrat porózus Szennyeződés az alapanyagon Hideg az anyag Szennyezett a hegesztőhuzal Nem eléggé tiszta az argon Nem megfelelő a hegesztőhuzal Szennyezett a hegesztőhuzal Szennyeződés az alapanyagon Nem eléggé tiszta az argon Az alapanyag letisztítása Az anyag előmelegítése A huzalcséve kicserélése Az argonpalack kicserélése A huzalcséve kicserélése A huzalcséve kicserélése Az alapanyag letisztítása Az alapanyag letisztítása Nem jól megválasztott hegesztési technológia Túl nagy az áramátadó hüvely távolsága A hegesztőpisztoly tartását változtatni, az áramerősséget növelni, a hegesztési sebességet csökkentem Az alapanyag és a hüvely közötti távolságot csökkenteni Nem megfelelő varratbeolvadás A hegesztés kezdetén rossz a varrat minősége Az ívet segédanyagon kell húzni vagy a hegesztés előtt az anyagot előmelegíteni Túl nagy a hegesztési sebesség Nagy az áramerősség Túl hosszú az ív Túl kicsi az ív feszültsége A hegesztési sebességet csökkenteni kell vagy az anyagot előmelegíteni A huzaladagolás sebességének csökkentése Az ív feszültségének csökkentése A feszültség helyes beállítása Nincs ív vagy az ív azonnal kialszik Nem folyamatos a huzaladagolás A huzaladagoló berendezés átvizsgálása Megszakadt a vezérlőkábel, rossz a kapcsoló érintkezése A vezeték és a kapcsoló felülvizsgálata Kicsi az adagolási sebesség Az adagolási sebesség növelése A huzal összeolvad a fúvókával Túl nagy ívfeszültség A feszültség beállítása Nem folyamatos a huzaladagolás Az adagolóberendezés átvizsgálása Kicsi az adagológörgők nyomása Az adagológörgők nyomásának növelése Az ív az anyagban ég Túl kicsi az ív feszültsége Túl nagy a huzaladagolás sebessége A feszültség helyes beállítása A huzaladagolás sebességének csökkentése -33-
