Hegesztő és bevonatoló rendszerek Áttekintés

Átírás

1 5. Hegesztő és bevonatoló rendszerek Hegesztő és bevonatoló rendszerek Áttekintés Hegesztőrendszer joke multispot Kézi hegesztőpisztoly Hegesztőkészülék joke easywig Munkahely felszereltsége Rugalmas karos rendszer Kompakt sztereomikroszkóp Hegesztési hozaganyagok joke Fill 355 Keményfém-bevonatoló készülék tucadur

2 338 Hegesztőkészülékek és tartozékok Hegesztőrendszer joke multispot 3 Munkahely felszereltsége Hegesztőkészülék joke easywig 353 Hegesztési hozaganyagok Lézer hegesztési hozaganyagok joke Fill LASER WIG hegesztési hozaganyagok joke Fill WIG Hegesztési hozaganyagok Mold Welder / Mold Welder II készülékhez 355 Keményfém-bevonatoló készülék Keményfém-bevonatoló rendszer tucadur

3 A formákon és szerszámokon végzett tartós javítóhegesztések és a legrövidebb javítási idők a modern gyártási környezetben manapság kötelezőnek számítanak. A tartalék szerszámok hiánya és az egyre rövidebb gyártási idők rendkívül gyors, mégis hibátlan javítást követelnek meg - házon belül! A hagyományos WIG-hegesztés itt túl sok hátránnyal jár, pl. beolvadás, vetemedés, szövetszerkezet megváltozása, ezért többnyire nem teszi lehetővé a házon belüli végleges javítást. Ilyen esetekben lézerhegesztésre is szükség van. Ez időbe és mindenekelőtt pénzbe kerül. A joke multispot technológiával lehetőség nyílik a házon belül végzett biztonságos és kedvező költségű szerszámjavításra. Ezáltal nem csak nagymértékben függetlenné válik a külső szolgáltatóktól, hanem ezzel a rendszerrel olyan eredményeket ér el, amelyek sok területen megfelelnek a lézerhegesztés minőségének. Keresztasztal és kézi pisztoly alternatív alkalmazásával a legkisebb betétek és nagy formák is problémamentesen megmunkálhatók. A joke multispot technológia alkalmazásával minimálisra csökkenthetők a külső szolgáltatások, a karbantartási és állásidők Fedezze fel velünk a következő oldalakon a rendszer változatos lehetőségeit. Üdvözöljük a multispot 3 rendszerben - csak a joke cégtől Hegesztőrendszer joke multispot 3 Kézi hegesztőpisztoly Hegesztőkészülék joke easywig Tartozékok Munkahely felszereltsége Hegesztőtanfolyamok Hegesztési hozaganyagok joke Fill 338

4 . Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Hegesztőkészülékek és tartozékok 5 joke multispot 3 A joke multispot technológia az elmúlt tíz évben két termékgeneráción keresztül biztosan megvetette a lábát a javítási és változtatási hegesztés piacának elengedhetetlen szereplőjeként. Mist pedig itta az ideje a következő lépésnek - az új multispot generáció. Választék A multispot 3 nem csak egy továbbfejlesztett és optimalizált technológiát kínál Önnek a legfinobann hegesztési eredményekhez, hanem mostantól három készülék között is választhat. A nagy multi-spot (AC/DC pulse) kínálja ezek közül a funkciók teljes terjedelmét acél és alumínium pulzáló hegesztéséhez. Emellett az AC pulse modell ugyanilyen finom eredményt nyújt - azonban kizárólag acélon használva. Aki pedig le tud mondani a pulzáló funkcióról, az a multispot 3 AC/DC készülékben találja meg a megfelelő rendszert osztályon felüli acél és alumínium hegesztésekhez. Technológia A speciális ívformálás precíz pontszerű hegesztést tesz lehetővé. Egyetlen más rendszer sem helyez el finomabb pontokat és varratokat a felületekre, élekre, sarkokba, gravírozásokon stb. A legújabb generáció esetében már akár 0,1 mm-es hegesztőhuzalokkal is! Az alapanyag beégése és zsugorodása, ill. vetemedése annyira lecsökken, hogy műszakilag már nincs is jelentősége. A joke multispot technológiánál garantálja a legjobb kötést és a nagyszilárdságú diffúziós olvadékot. Tartozékok, munkahely, hegesztési hozaganyagok Egy gép pisztoly és különböző kézi pisztolyok szabad választást nyújtanak a megmunkáláshoz: szabadkézi hegesztés vagy a keresztasztal segítségével egzakt munkadarabra pozicionálás és pontra irányított hegesztés. Az előtoló lábpedállal indíthatók a hegesztési impulzusok, a lábszabályozó az éppen szükséges hegesztési energia finom vezérlését teszi lehetővé WIG, WIG-Puls és AC hegesztésnél. A hozzávaló szállítókocsin elhelyezett hegesztőállomás mobilitást és fordulékonyságot biztosít Önnek. A kocsin találhatók a készülék mellett a gázpalack, a keresztasztal és a további tartozékok is. Az opcionális behelyezhető nagyítóval felszerelhető automatikus hegesztőpajzs mindig jól láthatóvá teszi a munkát. A hozzávaló, legjobb hegesztési eredményt biztosító hegesztőhuzalokat a sokrétű joke Fill hegszetési hozaganyag választékban találja meg. 339multiSpot 3 339

5 Műszaki látásmód... Speciálisan pulzáló hegesztőív Speciálisan impulzushegesztéshez fejlesztették ki. A speciális ívformálás precíz pontszerű hegesztést tesz lehetővé. Egyetlen más rendszer sem helyez el finomabb pontokat és varratokat a felületekre, élekre, sarkokba, gravírozásokon stb. Ilyen finom és pontos hegesztés eddig csak lézerrel volt lehetséges. Költséghatékony javítások házon belül A joke multispot technológia forradalmasította a javító és átalakító hegesztést a szerszámés formakészítésben. Egyszerű, gyors és biztonságos - ideális rendszer a házon belüli hatékony szerszámjavításhoz. Legfinomabb ponthegesztések és varratok Mégpedig akár 0,1 mm-es hegesztőhuzalokkal. Az alapanyag beégése és zsugorodása, ill. vetemedése annyira lecsökken, hogy műszakilag ezeknek már nincs is jelentősége. Tartozékok rugalmas alkalmazási lehetőségekhez Egy gépi pisztoly és három kézi pisztoly szabad választást nyújtanak a megmunkáláshoz: szabadkézi hegesztés vagy a keresztasztal segítségével egzakt munkadarabra pozicionálás és pontra irányított hegesztés. Az előtoló lábpedállal indíthatók a hegesztési impulzusok, a lábszabályozó az éppen szükséges hegesztési energia finom vezérlését teszi lehetővé WIG, WIG-Puls és AC hegesztésnél. A hozzávaló szállítókocsin elhelyezett hegesztőállomás mobilitást és fordulékonyságot biztosít Önnek. Az opcionális behelyezhető nagyítóval felszerelhető automatikus hegesztőpajzs a lehető legjobb rálátást biztosít a munkavégzésre. 340multi

6 Gyakorlati beszédmód... 5 Az elérhető eredmények széles területen a lézerhegesztéshez hasonlóak Forrás: Form + Werkzeug folyóirat, Carl Hanser Verlag speciálisan kis kitöredezéseknél a multispot pluszpontokat gyűjthet Forrás: werkzeug & formenbau folyóirat, Verlag moderne Industrie A felrakó hegesztés pontossága tekintetében a lézerhez képest a multispot-eljárás (...) közel egyenrangú alternatívát nyújt Forrás: Laser-Präzisionsauftragsschweißen mit zentrischer Werkstoffzufuhr, Fraunhofer Verlag Spot 341

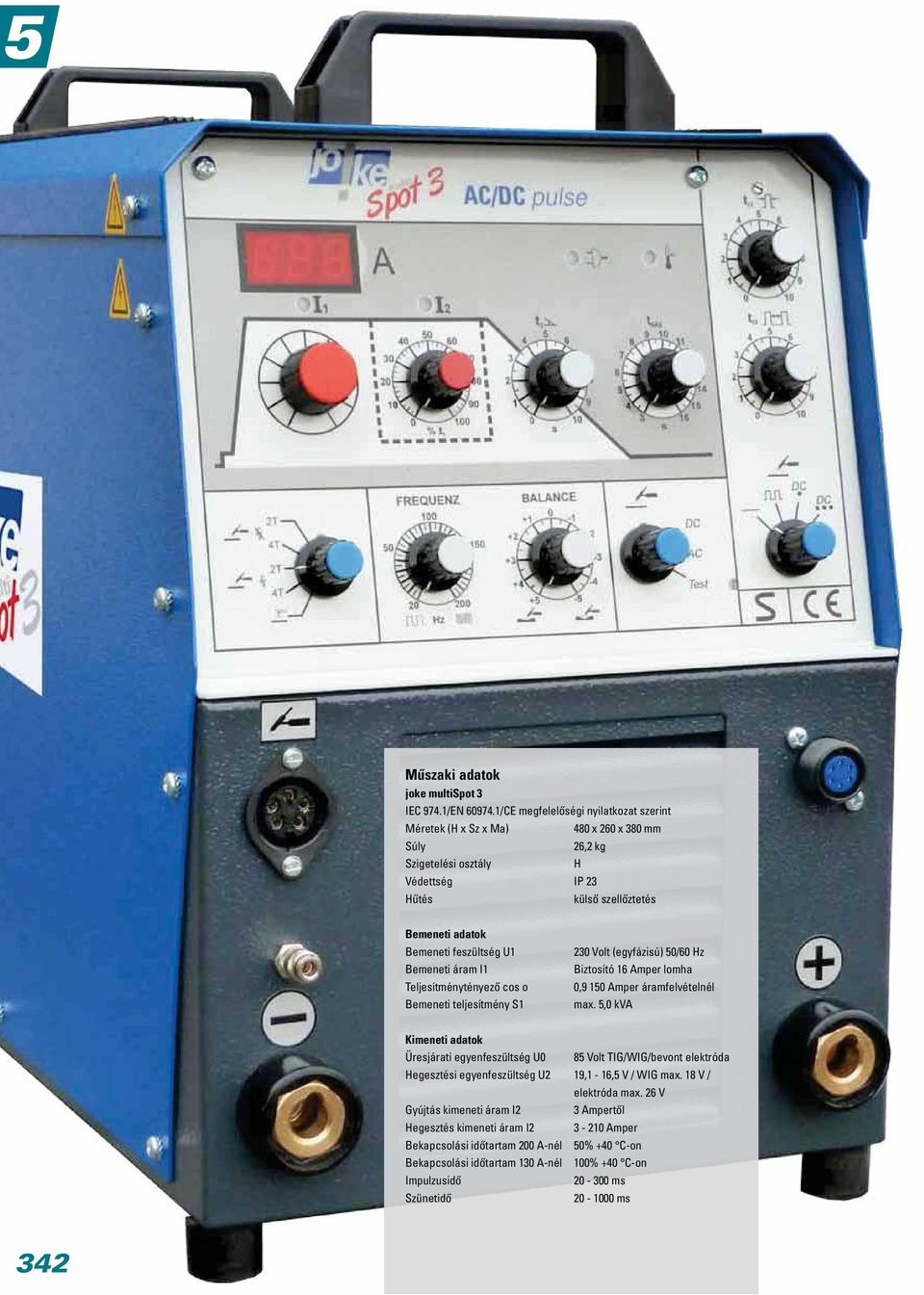

7 Műszaki adatok joke multispot 3 IEC 974.1/EN /CE megfelelőségi nyilatkozat szerint Méretek (H x Sz x Ma) 480 x 260 x 380 mm Súly 26,2 kg Szigetelési osztály H Védettség IP 23 Hűtés külső szellőztetés Bemeneti adatok Bemeneti feszültség U1 Bemeneti áram I1 Teljesítménytényező cos o Bemeneti teljesítmény S1 230 Volt (egyfázisú) 50/60 Hz Biztosító 16 Amper lomha 0,9 150 Amper áramfelvételnél max. 5,0 kva Kimeneti adatok Üresjárati egyenfeszültség U0 85 Volt TIG/WIG/bevont elektróda Hegesztési egyenfeszültség U2 19,1-16,5 V / WIG max. 18 V / elektróda max. 26 V Gyújtás kimeneti áram I2 3 Ampertől Hegesztés kimeneti áram I Amper Bekapcsolási időtartam 200 A-nél 50% +40 C-on Bekapcsolási időtartam 130 A-nél 100% +40 C-on Impulzusidő ms Szünetidő ms 342

8 . Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok joke multispot 3 hegesztőrendszer Alapkészülékek 5 Pulzáló hegesztés acélon és alumíniumon multispot 3 AC/DC pulse Cikkszám Ár A teljes gondtalanság csomagja a multi- Spot 3 modellsorozatunk. Minden funkció minden anyaghoz: Pulzáló hegesztés acélon 2. Legfinomabb ívhegesztés acélon 3. Legfinomabb ívhegesztés alumíniumon Pulzáló hegesztés acélon multispot 3 DC pulse Cikkszám Ár Amennyiben kizárólag acéllal dolgozik, úgy mindent nyújt Önnek, amire csak szüksége van: 1. Pulzáló hegesztés acélon 2. Ívhegesztés a legfinomabb dimenziókban acélon Standard hegesztés acélon és alumíniumon multispot 3 AC/DC Cikkszám Ár Ezzel a készülékkel kiváló hegesztési eredményeket ér el acélon és alumíniumon Ø 0,8... Ø 4 mm-es huzalokkal. Nincs pulzáló funkció

9 5. Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Kézi hegesztőpisztoly, nagy nyomókapcsolóval Kézi hegesztőpisztoly, nagy, nyomókapcsolóval Cikkszám Ár WIG hegesztés DC 240 A AC 200 A Kézi hegesztőpisztoly, kicsi nyomókapcsoló nélkül Kézi hegesztőpisztoly, kicsi, nyomókapcsoló nélkül Cikkszám Ár WIG hegesztés DC 110 A AC 95 A 344

10 . Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Gépi pisztoly 5 Gépi pisztoly Cikkszám Ár Pulzáló hegesztés DC 110 A AC 95 A 345

11 5. Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Hegesztőkészülék joke easywig Hegesztőkészülék joke easywig Nagy teljesítményű WIG-készülék rendkívül finom gyújtással. Az extrém stabil ív komplex munkadarab-geometriák hegesztését is lehetővé teszi. A kompakt készülékméretek és az igen csekély súly könnyen kezelhetővé és mobil használatra alkalmassá teszik a készüléket. Az opcióként kapható lábszabályozó tovább bővíti az alkalmazási spektrumot. Hegesztőkészülék joke easywig Cikkszám Ár tartozékok nélkül Műszaki adatok joke easywig Hálózati feszültség 230 V, 50/60 Hz Fázis 1 Biztosító 16 A lomha Védettség IP 23 Szigetelési fokozat H Méretek (Ma x H x Sz) 340 x 365 x 165 mm Súly 12,7 kg Szabványok EN , IEC 974.1, S / CE-jelölés Üresjárati feszültség 85 V Maximális kimeneti áram 165 A Teljesítményfelvétel ED 60/40 % (WIG / elektróda) 4,4 kva / 6 kva Hőmérséklet-tartomány 0-40 C Upslope/Downslope 0-20 sec (a végértékre) Gáz utánáramlási idő: 0-25 sec Gáz előáramlási idő: 0,5 sec Elektródás hegesztés Beállítási tartomány A Hegesztőáram ED 40% 140 A (25 V) WIG egyenáramú hegesztés Nagyfrekvenciás gyújtás igen Beállítási tartomány A Hegesztőáram ED 60 % 40 C) 165 A (16,4 V) Hegesztőáram ED 100% (40 C) 120 A (14,0 V) 346

12 . Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Munkahely felszereltsége 5 Szállítókocsi Cikkszám Ár A hegesztőkészülék, a gázpalack (20 l), a keresztasztal és a tartozékok elhelyezéséhez Hegesztőpisztoly-tartó, mágneses Cikkszám Ár A pisztoly biztonságos munkahelyi tárolásához Abb. inkl. optionalem Zubehör Keresztasztal Cikkszám Ár A keresztasztal az x-y-z tengelyek és a szabadon forgatható pisztolytartó segítségével a gépi pisztoly milliméteres pontosságú pozicionálását teszi lehetővé a munkadarabon 347

13 5. Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Tartozékok Lábszabályozó Cikkszám Ár Az energiabevitel pontos szabályozásához WIG-DC és AC hegesztésnél Előtoló lábpedál Cikkszám Ár hegesztési impulzusok indításához Testkábel Cikkszám Ár szorítócsipesszel Gáz nyomáscsökkentő Cikkszám Ár Nyomáscsökkentő (200 bar) átfolyásmérővel Kettős vezérlőszelep 348

14 . Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Tartozékok 5 Üvegszálas ceruza Cikkszám Ár Üvegszálas ceruza, kompletten betéttel Tartalék betét üvegszálas ceruzához Hegesztési hozaganyag Cikkszám Ár tartó Ø 0,2-1,0 mm hozaganyagokhoz Hegesztési hozaganyag Cikkszám Ár tartó Ø 0,2-1,0 mm hozaganyagokhoz Automatikus hegesztőpajzs Automatikus hegesztőpajzs Cikkszám Ár ( ) és állítható érzékenységgel Behelyezhető nagyító Cikkszám Ár 3,0 dioptria 2,5 dioptria Alkatrészek Cikkszám Ár Előtétlap automatikus hegesztősisakhoz Tartalék homlokpánt hegesztősisakhoz, tépőzárral 349

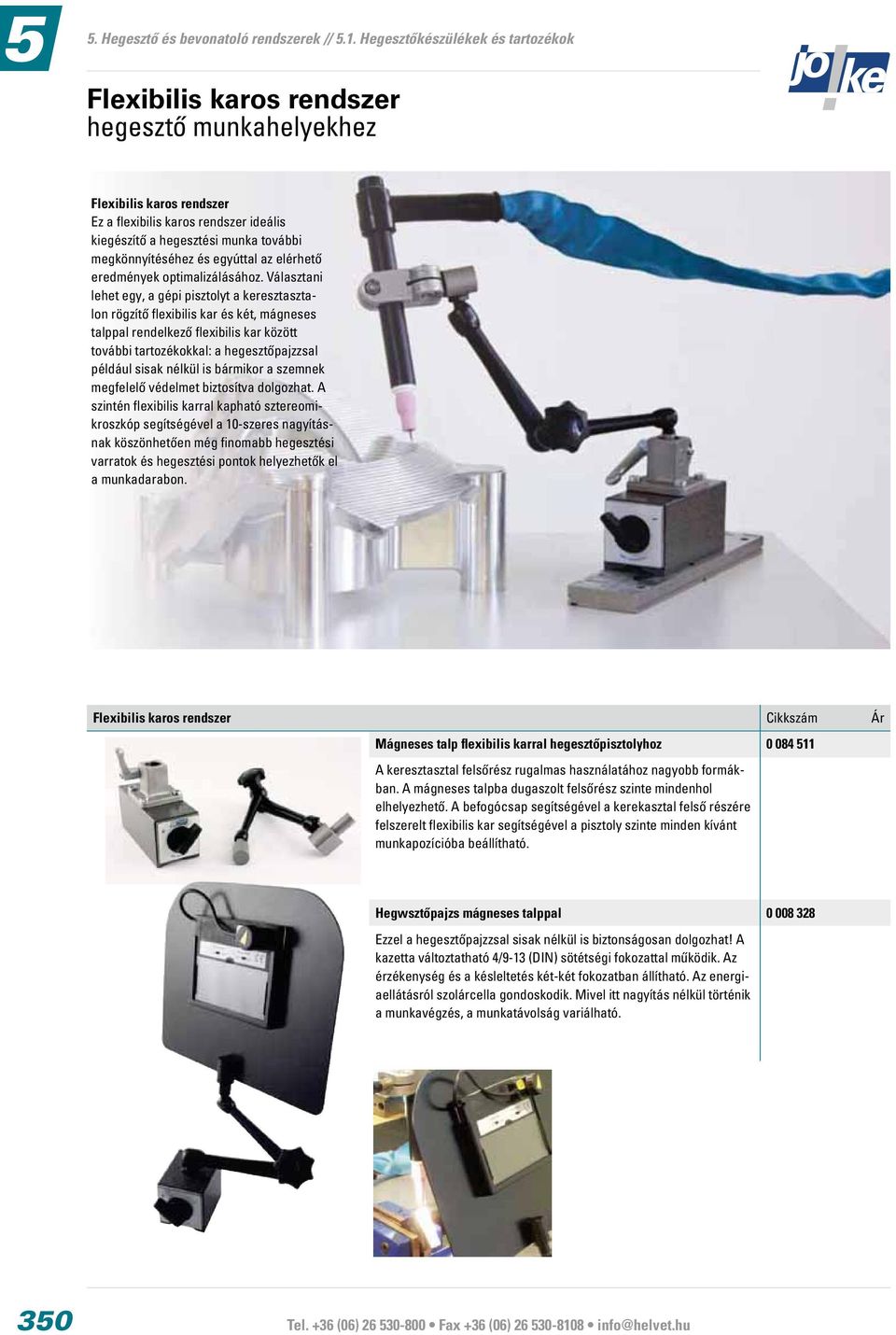

15 5. Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Flexibilis karos rendszer hegesztő munkahelyekhez kiegészítő a hegesztési munka további megkönnyítéséhez és egyúttal az elérhető eredmények optimalizálásához. Választani lehet egy, a gépi pisztolyt a keresztaszta- további tartozékokkal: a hegesztőpajzzsal például sisak nélkül is bármikor a szemnek megfelelő védelmet biztosítva dolgozhat. A kroszkóp segítségével a 10-szeres nagyításnak köszönhetően még finomabb hegesztési varratok és hegesztési pontok helyezhetők el a munkadarabon. Cikkszám Ár A keresztasztal felsőrész rugalmas használatához nagyobb formákban. A mágneses talpba dugaszolt felsőrész szinte mindenhol elhelyezhető. A befogócsap segítségével a kerekasztal felső részére munkapozícióba beállítható. Hegwsztőpajzs mágneses talppal Ezzel a hegesztőpajzzsal sisak nélkül is biztonságosan dolgozhat! A kazetta változtatható 4/9-13 (DIN) sötétségi fokozattal működik. Az érzékenység és a késleltetés két-két fokozatban állítható. Az energiaellátásról szolárcella gondoskodik. Mivel itt nagyítás nélkül történik a munkavégzés, a munkatávolság variálható. 350

16 . Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Kompakt sztereomikroszkóp hegesztő munkahelyekhez 5 Kompakt sztereomikroszkóp XXL munkatávolsággal Cikkszám Ár Az okulárok a szemlélő szeméhez illeszthetők Ez a hegesztőmikroszkóp minden igényt kielégít. A megnövelt, kb. 225 mm munkatávolság nehezen hozzáférhető munkadarab-geometriák esetén is problémamentes alkalmazást tesz lehetővé. A 10-szeres nagyításnak köszönhetően pontos pozicionálás és hegesztés lehetséges. A csúcskategóriájú fényvédő kazetta a következő előnyöket nyújtja: Energiaellátás szolárcellával és gombelemmel, változtatható védelmi fokozat 4/5-9 és 9-13 (DIN), változtatható érzékenység-beállítás, két fokozatban állítható nyitáskésleltetés. Műszaki adatok: Munkatávolság Nagyítás Szűrőkazetta Szállítási terjedelem kb. 225 mm 10-szeres védelmi fokozat 4/5-9, ill (DIN) sztereomikroszkóp szűrőkazettával, Szűrőfokozat és sötétítés beállítása (érzékenység és késleltetés) 351

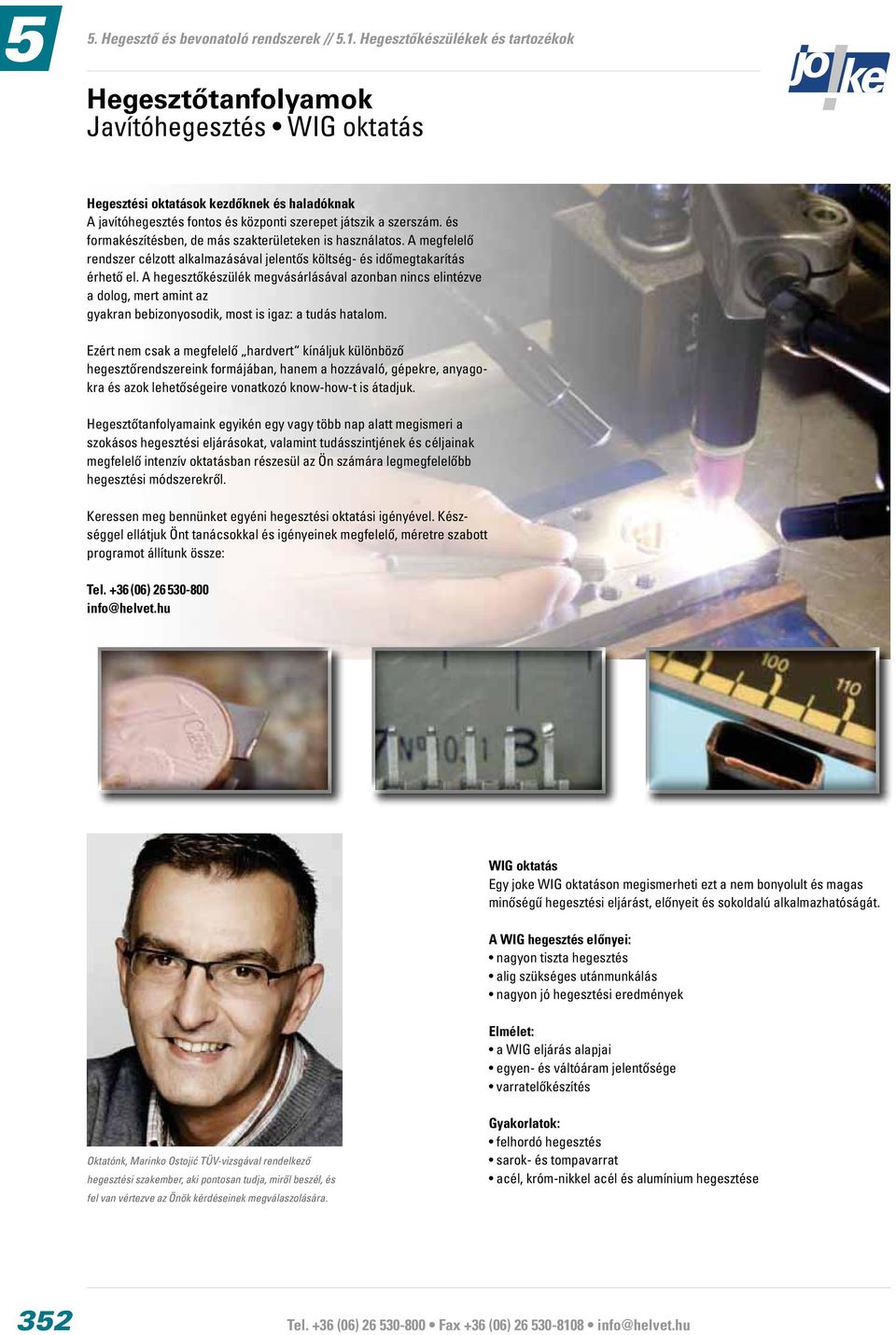

17 5. Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Hegesztőtanfolyamok Hegesztési oktatások kezdőknek és haladóknak A javítóhegesztés fontos és központi szerepet játszik a szerszám. és formakészítésben, de más szakterületeken is használatos. A megfelelő rendszer célzott alkalmazásával jelentős költség- és időmegtakarítás érhető el. A hegesztőkészülék megvásárlásával azonban nincs elintézve a dolog, mert amint az gyakran bebizonyosodik, most is igaz: a tudás hatalom. Ezért nem csak a megfelelő hardvert kínáljuk különböző hegesztőrendszereink formájában, hanem a hozzávaló, gépekre, anyagokra és azok lehetőségeire vonatkozó know-how-t is átadjuk. Hegesztőtanfolyamaink egyikén egy vagy több nap alatt megismeri a szokásos hegesztési eljárásokat, valamint tudásszintjének és céljainak megfelelő intenzív oktatásban részesül az Ön számára legmegfelelőbb hegesztési módszerekről. Keressen meg bennünket egyéni hegesztési oktatási igényével. Készséggel ellátjuk Önt tanácsokkal és igényeinek megfelelő, méretre szabott programot állítunk össze: Tel. +36 (06) WIG oktatás Egy joke WIG oktatáson megismerheti ezt a nem bonyolult és magas minőségű hegesztési eljárást, előnyeit és sokoldalú alkalmazhatóságát. A WIG hegesztés előnyei: Elmélet: Oktatónk, Marinko Ostojić TÜV-vizsgával rendelkező hegesztési szakember, aki pontosan tudja, miről beszél, és fel van vértezve az Önök kérdéseinek megválaszolására. Gyakorlatok: 352

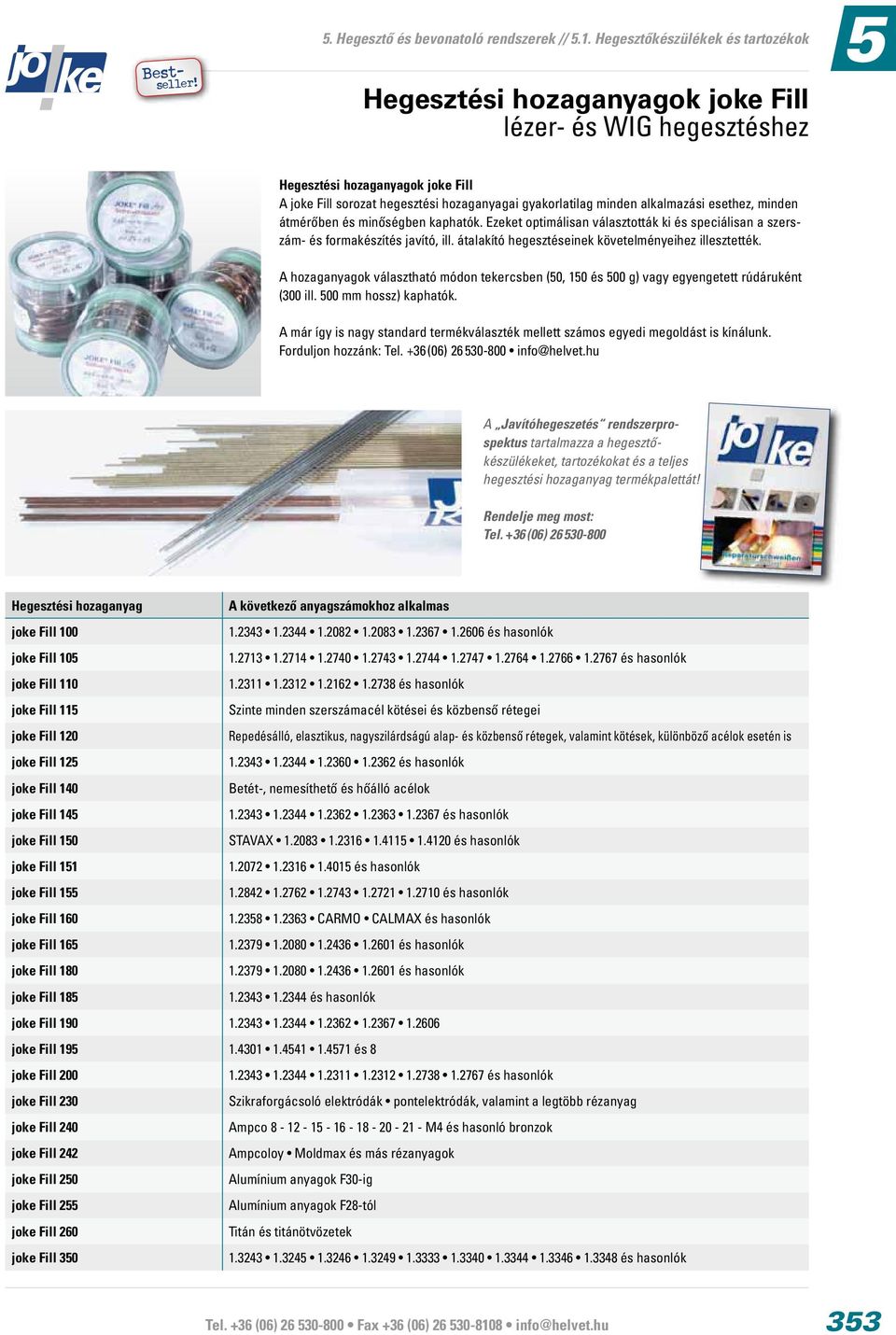

18 Bestseller! 5. Hegesztő és bevonatoló rendszerek // 5.1. Hegesztőkészülékek és tartozékok Hegesztési hozaganyagok joke Fill lézer- és WIG hegesztéshez 5 Hegesztési hozaganyagok joke Fill A joke Fill sorozat hegesztési hozaganyagai gyakorlatilag minden alkalmazási esethez, minden átmérőben és minőségben kaphatók. Ezeket optimálisan választották ki és speciálisan a szerszám- és formakészítés javító, ill. átalakító hegesztéseinek követelményeihez illesztették. A hozaganyagok választható módon tekercsben (50, 150 és 500 g) vagy egyengetett rúdáruként (300 ill. 500 mm hossz) kaphatók. A már így is nagy standard termékválaszték mellett számos egyedi megoldást is kínálunk. A Javítóhegeszetés rendszerprospektus tartalmazza a hegesztőkészülékeket, tartozékokat és a teljes hegesztési hozaganyag termékpalettát! Rendelje meg most: Tel. +36 (06) Hegesztési hozaganyag A következő anyagszámokhoz alkalmas Szinte minden szerszámacél kötései és közbenső rétegei Repedésálló, elasztikus, nagyszilárdságú alap- és közbenső rétegek, valamint kötések, különböző acélok esetén is Betét-, nemesíthető és hőálló acélok és 8 joke Fill 200 joke Fill 230 joke Fill 240 Ampco M4 és hasonló bronzok joke Fill 242 Ampcoloy Moldmax és más rézanyagok joke Fill 250 Alumínium anyagok F30-ig joke Fill 255 Alumínium anyagok F28-tól joke Fill 260 Titán és titánötvözetek joke Fill

19 5. Hegesztő és bevonatoló rendszerek // 5.2. Hegesztési hozaganyagok Hegesztési hozaganyagok Mold Welder / Mold Welder II készülékhez és hasonló felrakó ellenállás-hegesztő készülékekhez Fémpor Tartalom Anyaghoz alkalmas Elérhető keménység Típus Cikkszám Ár 50 g HRC HRC lágy 34 HRC g , , , HRC B HRC B HRC B-19 Paszták Tartalom Anyaghoz alkalmas Elérhető keménység Típus Cikkszám Ár 40 g , HRC C HRC C HRC C-07 Huzal Méret Anyaghoz alkalmas Hossz Cikkszám Ár Ø 0, m Ø 0, m Ø 0, m Ø 0, m Acélszalag Méret Hossz Anyaghoz alkalmas Típus Tartalom Cikkszám Ár 0,2 x , A-01 1 darab 0,1 x Fe-nikkel A darab 0,2 x Fe-nikkel A darab 0,1 x A-08 1 darab 0,2 x A-09 1 darab 0,2 x , A-10 1 darab 0,2 x , A-11 1 darab 0,2 x A-14 1 darab 0,2 x , A-19 1 darab 0,1 x , A-20 1 darab 0,2 x , A-21 1 darab 0,1 x , A-22 1 darab 354

20 seller!5 Best- Bevonatoló rendszer tucadur 355

21 5. Hegesztő és bevonatoló rendszerek // 5.3. Keményfém bevonatoló készülék Keményfém bevonatoló készülék tucadur 2020 Bestseller! Az eljárás Manapság igen magasak a szerszámok, készülékek és gépalkatrészek szívósságával, keménységével és kopásállóságával szemben támasztott követelmények. A normál edzéssel vagy kifejezetten csak szívósság, vagy keménység érhető el; ezért a gyakorlatban a középutat választják. Kopásálló bevonatú szívós anyag keresése során a következő lehetőségek adódnak: 2. plazma-lángszórásos eljárás, 3. szikraforgácsolásos volfrámkarbid bevonat. Az 1. és 2. eljárás szerinti rétegek tapadószilárdsága nagy terhelés esetén nem elegendő, mivel a rétegek lepereghetnek. A 3. eljárással viszont nagyon kopásálló volfrámkarbid felületet lehet felhordani a munkadarab erősen igénybe vett helyeire. A keményfém réteg tulajdonságai A felhordott réteg kifogástalanul köt az acélhoz és úgy tapad, hogy meszszemenően képes ellenállni a mechanikai igénybevételnek. A bevonatot ütéssel, hajlítással, nyújtással vagy zömítéssel nem lehet leválasztani. A bevonat csak köszörüléssel vagy speciális homokfúvással távolítható el, gyémánttal vagy szilíciumkarbiddal viszont utánleppelhető. Az alatta lévő acél a bevonatolás következtében nem lágyul ki, hanem a felső zónában megnövekszik a keménysége. Meghatározott acélötvözeteknél a volfrámkarbid réteg még az alapanyagba is behatol. A réteg akár 82 HR 30N keménységet is elér anélkül, hogy a munkadarab megváltozna vagy megvetemedne, mivel a felhordás gyakorlatilag hidegen történik. A bevonat rendkívül hőálló. A felület egyenletes és iránystruktúra nélküli. Működési elv A volfrámkarbid keményfém bevonatolás az elektromos szikraforgácsolás elvén működik. Egy elektronikus áram- és feszültségszabályozású egyenáramú körben, amelyhez különböző kapacitású kondenzátorokat kapcsolnak, a pozitív póluson egy volfrámkarbid elektródát helyeznek el. Az elektródát egy vibrációs pisztolyba fogják be. A vibrátor (pisztoly) rezgésbe hozza az elektródát és hozzáérinti a kezelendő munkadarabhoz. A munkadarab a mínusz pólushoz csatlakozik. Az elektróda és a munkadarab érintkezése következtében egy ionizált mező keletkezik, amely biztosítja, hogy a volfrámkarbid oxidmentesen összeolvadjon az alapanyaggal. A vibrátor segítségével folyamatosan újra felépül ez a mező. 1/100 s-nál rövidebb érintkezési impulzusok esetén részecskék szakadnak ki az elektródából és a munkadarab felületéhez hegednek. Az elektróda egyenletes ide-oda mozgatása esetén egy kompakt keményfém réteg jön létre. Az előre megválasztott rétegvastagságot nem lehet túllépni, mivel a telítettség elérésekor már nem történik anyagfelvétel. Utómegmunkálás nem szükséges! Anyagok és előkezelésük A volfrámkarbid bevonatolásra minden lágy, nemesített vagy edzett acél alkalmas, ötvözetlen vagy ötvözött kivitelben. A felületnek tisztának és fémes tisztaságúnak kell lennie. A reve- és oxidrétegeket feltétlenül el kell távolítani. A csiszolt, polírozott vagy fényesre megmunkált részeket zsírtalanítani kell. A volfrámkarbid réteg tisztítatlan felületre történő felhordása esetén nem jön létre megfelelő tapadószilárdság, a réteg szabálytalan és zárványos lesz. Élettartamok összehasonlítása Stancoló szerszámok Hajlítószerszámok Hidegfolyató présszerszámok Mikroköszörült felület 250-szeres nagyításban bevonat nélkül bevonattal Keményfém réteg 82 HR 30N keménységig Acélréteg HR 30N keménységig utánedzve Alapanyag (acél) változatlan Mélyhúzó szerszámok Süllyeszték présszerszámok Dörzsárak Fúrók és süllyesztők Marók és fűrészek Menetvágó szerszámok Élettartam bevonat nélkül Élettartam tucadur bevonattal 356

22 Bestseller! 5. Hegesztő és bevonatoló rendszerek // 5.3. Keményfém bevonatoló készülék Keményfém bevonatoló készülék tucadur Keményfém bevonatoló készülék tucadur 2020 Cikkszám Ár Vezérlőegység Max. elérhető rétegkeménység 82 HR 30N Rétegvastagság beállítható 2-40 mikron Vibrációerősség beállítható Tápfeszültség 230 V, 50 Hz Méretek (Sz x Mé x Ma) 210 x 320 x 220 mm Tömeg 11 kg Felhordó pisztoly Vibrációs frekvencia Munkaterület lámpa 100 Hz beépített Szállítási terjedelem: vezérlőegység, felhordó pisztoly, hálózati kábel, lábkapcsoló, kontaktmágnes, 1 készlet keményfém elektróda (24 darab), biztosítók, imbuszcsavarhúzó Tartalék alkatrészek Cikkszám Ár Felhordó pisztoly Keményfém elektródák Alak Méret Cikkszám Ár 10 darabtól kerek Ø 1 x Ár 1 darabtól kerek Ø 1,3 x kerek Ø 1,8 x kerek Ø 2,3 x négyszög Ø 1,1 x négyszög Ø 1,6 x négyszög Ø 2,1 x 50 háromszög Ø 2,1 x Készlet Cikkszám Ár 10 készlettől Ár 1 készlettől Keményfém elektróda készlet (24 darab) keményfém elektróda minden alakban és méretben 357
