Szűrők, ciklonleválasztók Térfogatáram: 0, m 3 /min

Átírás

1 k, ciklonleválasztók Térfogatáram: 0,58-8 m /min

2 Miért van szükség a sűrített levegő szűrésre? Egy kompresszor minden egyes köbméter környezeti levegővel akár 90 millió szennyezőanyagrészecskét, szénhidrogénmolekulát, vírust és baktériumot szív be. Magában a kompresszorban csak a nagyobb szennyeződésrészecskék kiszűrése lehetséges az összesűrítendő levegőből. A szennyezőanyagok nagy része a sűrített levegőben marad. Éppen ezért a legtöbb esetben szükség van a gondos sűrített levegő előkészítésre: a tiszta sűrített levegő garantálja a pneumatikus berendezések és vezérlések zavarmentes üzemét, valamint a pneumatikus szerszámok hosszú élettartamát. Emellett a vezetékek és a szelepek sem szennyeződnek el. A tiszta sűrített levegő ily módon csökkenti mind a karbantartási-, mind a javítási, valamint részben még a beszerzési költségeket is. A szűrők költségtakarékosan gondoskodnak a tiszta sűrített levegőről A KOMPRESSOREN sűrített levegő szűrői tökéletesen a cég kompresszoraihoz és sűrített levegő előkészítő berendezéseihez hangoltak. Ez folyamatosan a legmagasabb hatékonyságú sűrített levegő tisztítást garantálja. sűrített levegő szűrők megbízható és gazdaságos Sterilszűrők Sűrített levegő szűrők A finoman lépcsőzött gyártmánypaletta minden alkalmazáshoz biztosítja a megfelelő szűrőt. Ezeknek az olajat, vizet és szennyeződésrészecskéket kiszűrő szűrőknek közös tulajdonsága az alacsony nyomáskülönség és az energiatakarékos üzem. Ciklonleválasztók A folyékony kondenzátum kiválasztására. Gyakran a kompresszorok után alkalmazzák őket. Az eredmény a nedvesség közel 00 %-os kiválasztása a sűrített levegőből, ily módon ideális megoldás a szárítók előtt. k max 8 ill. 6 bar nyomásig Ciklonleválasztók Az olyan magasnyomású alkalmazásokhoz, mint pl. a PET-palack gyártás, a -nek speciális szűrők vannak a programjában. A max. 8 ill. 6 bar-ig alkalmazható szűrők egyaránt kiszűrik az olajat, a vizet és a porrészecskéket. Magasnyomású szűrők 5 5 Sűrített levegő belépés Sűrített levegő kilépés ház ECO-DRAIN elektronikus kondenzátum-leeresztő Innováció: igény szerinti sűrített levegő előkészítés Valamennyi szűrő és sűrített levegő előkészítő berendezés egymáshoz hangolt és a felhasználásnak megfelelően kombinálható. A szűrési fokok az általános üzemi levegő felhasználástól egészen az élelmiszer- és gyógyászati ipar felhasználásig terjednek. A sűrített levegő szűrői emellett magasnyomású kivitelben is szállíthatóak max. 6 bar(t) nyomásig. Sűrített levegő szűrők Tiszta sűrített levegő tanúsítvánnyal Sterilszűrők Amikor az élelmiszer- és mindenekelőtt a gyógyszeriparban steril, csíramentes sűrített levegőre van szükség, akkor alkalmazzák ezeket a megbízható sterilszűrőket. Írásba adjuk Önnek: a KOMPRESSOREN kompresszorállomásaival bármely felhasználáshoz elérhető a megfelelő szűrési fok - egészen a műszakilag olajmentes sűrített levegőig, amely sokszorosan tisztább, mint a környezeti levegő. Az ellenőrzést és a tanúsítást a TÜV végzi.

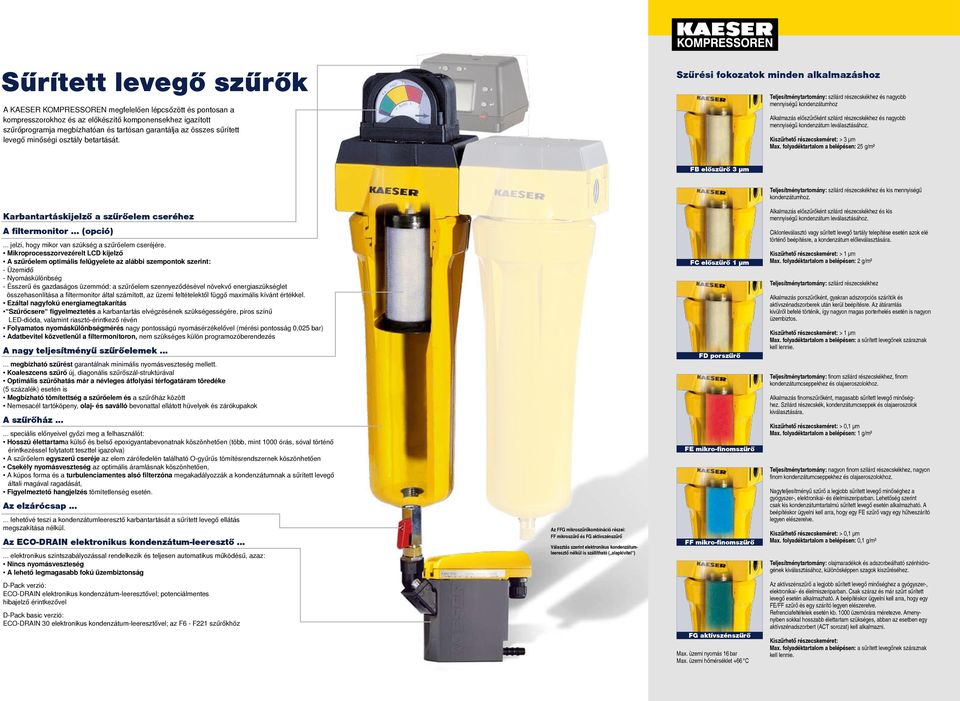

3 Sűrített levegő szűrők A KOMPRESSOREN megfelelően lépcsőzött és pontosan a kompresszorokhoz és az előkészítő komponensekhez igazított szűrőprogramja megbízhatóan és tartósan garantálja az összes sűrített levegő minőségi osztály betartását. Szűrési fokozatok minden alkalmazáshoz Teljesítménytartomány: szilárd részecskékhez és nagyobb mennyiségű kondenzátumhoz Alkalmazás előszűrőként szilárd részecskékhez és nagyobb mennyiségű kondenzátum leválasztásához. Kiszűrhető részecskeméret: > µm Max. folyadéktartalom a belépésen: 5 g/m³ FB előszűrő μm Teljesítménytartomány: szilárd részecskékhez és kis mennyiségű kondenzátumhoz. Karbantartáskijelző a szűrőelem cseréhez A filtermonitor... (opció) Alkalmazás előszűrőként szilárd részecskékhez és kis mennyiségű kondenzátum leválasztásához.... jelzi, hogy mikor van szükség a szűrőelem cseréjére. Mikroprocesszorvezérelt LCD kijelző A szűrőelem optimális felügyelete az alábbi szempontok szerint: - Üzemidő - Nyomáskülönbség - Ésszerű és gazdaságos üzemmód: a szűrőelem szennyeződésével növekvő energiaszükséglet összehasonlítása a filtermonitor által számított, az üzemi feltételektől függő maximális kívánt értékkel. Ezáltal nagyfokú energiamegtakarítás csere figyelmeztetés a karbantartás elvégzésének szükségességére, piros színű LED-dióda, valamint riasztó-érintkező révén Folyamatos nyomáskülönbségmérés nagy pontosságú nyomásérzékelővel (mérési pontosság 0,05 bar) Adatbevitel közvetlenül a filtermonitoron, nem szükséges külön programozóberendezés A nagy teljesítményű szűrőelemek megbízható szűrést garantálnak minimális nyomásveszteség mellett. Koaleszcens szűrő új, diagonális szűrőszál-struktúrával Optimális szűrőhatás már a névleges átfolyási térfogatáram töredéke (5 százalék) esetén is Megbízható tömítettség a szűrőelem és a szűrőház között Nemesacél tartóköpeny, olaj- és saválló bevonattal ellátott hüvelyek és zárókupakok A szűrőház speciális előnyeivel győzi meg a felhasználót: Hosszú élettartama külső és belső epoxigyantabevonatnak köszönhetően (több, mint 000 órás, sóval történő érintkezéssel folytatott teszttel igazolva) A szűrőelem egyszerű cseréje az elem zárófedelén található O-gyűrűs tömítésrendszernek köszönhetően Csekély nyomásveszteség az optimális áramlásnak köszönhetően, A kúpos forma és a turbulenciamentes alsó filterzóna megakadályozzák a kondenzátumnak a sűrített levegő általi magával ragadását, Figyelmeztető hangjelzés tömítetlenség esetén. Az elzárócsap lehetővé teszi a kondenzátumleeresztő karbantartását a sűrített levegő ellátás megszakítása nélkül. Az ECO-DRAIN elektronikus kondenzátum-leeresztő elektronikus szintszabályozással rendelkezik és teljesen automatikus működésű, azaz: Nincs nyomásveszteség A lehető legmagasabb fokú üzembiztonság Az FFG mikroszűrőkombináció részei: FF mikroszűrő és FG aktívszénszűrő Választás szerint elektronikus kondenzátumleeresztő nélkül is szállítható ( alapkivitel ) FC előszűrő μm FD porszűrő FE mikro-finomszűrő FF mikro-finomszűrő Ciklonleválasztó vagy sűrített levegő tartály telepítése esetén azok elé történő beépítésre, a kondenzátum előleválasztására. Kiszűrhető részecskeméret: > µm Max. folyadéktartalom a belépésen: g/m³ Teljesítménytartomány: szilárd részecskékhez Alkalmazás porszűrőként, gyakran adszorpciós szárítók és aktívszénadszorberek után kerül beépítésre. Az átáramlás kivülről befelé történik, így nagyon magas porterhelés esetén is nagyon üzembiztos. Kiszűrhető részecskeméret: > µm Max. folyadéktartalom a belépésen: a sűrített levegőnek száraznak kell lennie. Teljesítménytartomány: finom szilárd részecskékhez, finom kondenzátumcseppekhez és olajaeroszolokhoz. Alkalmazás finomszűrőként, magasabb sűrített levegő minőséghez. Szilárd részecskék, kondenzátumcseppek és olajaeroszolok kiválasztására. Kiszűrhető részecskeméret: > 0, µm Max. folyadéktartalom a belépésen: g/m³ Teljesítménytartomány: nagyon finom szilárd részecskékhez, nagyon finom kondenzátumcseppekhez és olajaeroszolokhoz. Nagyteljesítményű szűrő a legjobb sűrített levegő minőséghez a gyógyszer-, elektronikai- és élelmiszeriparban. Lehetőség szerint csak kis kondenzátumtartalmú sűrített levegő esetén alkalmazható. A beépítéskor ügyelni kell arra, hogy egy FE szűrő vagy egy hűtveszárító legyen elészerelve. Kiszűrhető részecskeméret: > 0, µm Max. folyadéktartalom a belépésen: 0, g/m³ Teljesítménytartomány: olajmaradékok és adszorbeálható szénhidrogének kiválasztásához, különösképpen szagok kiszűréséhez. D-Pack verzió: ECO-DRAIN elektronikus kondenzátum-leeresztővel; potenciálmentes hibajelző érintkezővel D-Pack basic verzió: ECO-DRAIN 0 elektronikus kondenzátum-leeresztővel; az F6 - F szűrőkhöz FG aktívszénszűrő Max. üzemi nyomás 6 bar Max. üzemi hőmérséklet +66 C Az aktívszénszűrő a legjobb sűrített levegő minőséghez a gyógyszer-, elektronikai- és élelmiszeriparban. Csak száraz és már szűrt sűrített levegő esetén alkalmazható. A beépítéskor ügyelni kell arra, hogy egy FE/FF szűrő és egy szárító legyen elészerelve. Refrenciafeltételek esetén kb. 000 üzemórára méretezve. Amenynyiben sokkal hosszabb élettartam szükséges, abban az esetben egy aktívszénadszorbert (ACT sorozat) kell alkalmazni. Kiszűrhető részecskeméret: Max. folyadéktartalom a belépésen: a sűrített levegőnek száraznak kell lennie.

4 Ciklon- leválasztó Működés: A ciklonleválasztó a kondenzátum nagy részét eltávolítja a sűrített levegőből. Az optimalizált kialakítás tovább erősíti a perdítőhatást. Ennek köszönhetően a leválasztási fok a szállítási teljesítmény széles tartományában közel állandó. A ciklonleválasztó akár az 5 μm méretű részecskéket is képes kiválasztani. Alkalmazási terület: Azokban az esetekben, amikor a hűtveszárító közvetlenül a csavarkompresszor után kerül beépítésre, feltétlenül ajánlott egy ciklonleválasztó alkalmazása. A ciklonleválasztó a kompresszor és a hűtveszárító közé kerül beépítésre és eltávolítja a kondenzátum nagy részét a sűrített levegőből, így a hűtveszárító plussz tartalékkal rendelkezik a sűrített levegő szárítására. Mindez a szükséges harmatpont betartása érdekében különösen magas környezeti hőmérsékletek esetén fontos. A ciklonleválasztói nem igényelnek semmiféle karbantartást. Tipp: A ciklonleválasztót minden esetben egy elektronikus szintszabályozású ECO-DRAIN kondenzátum-leeresztővel kell ellátni (komplett egységként rendelhető valamennyi szükséges szerelési alkatrésszel együtt). ZK06 - ZK0 ciklonleválasztók A csíramentes levegőért: Az FST sterilszűrő háza kiváló minőségű (.0 (0)) nemesacélból készül. Ennek a rozsdamentes anyagnak köszönhetően a mikroorganizmusoknak nincs szaporodási táptalaja. A ház felső- és alsórészei BSP-menetes csatlakozásokkal és záródugókkal vannak ellátva. A gyárban valamennyi szűrőelem többször ellenőrzésre kerül, így garantált a legmagasabb fokú üzembiztonság. Valamennyi komponens megfelel a CFR (Code of Federal Regulations). cím szerinti, élelmiszerekkel történő érintkezésre vonatkozó FDA-előírásoknak. Az előszűrő és a mikoszálas szűrő anyaga kötőanyagmentes bórszilikát. A baktériumok és egyéb részecskék leválasztása a teljes szűrővolumenben történik. Átlagosan több mint 00 sterilizációs ciklus (nedves telített gőzzel C-on) lehetséges. Max. megengedett üzemi hőmérséklet -0 és +00 C között. Az FST-sterilszűrők jellemző felhasználási területei: Élelmiszeripar, vegyipar Csomagolóipar Gyógyszeripar, gyógyászati ipar, kórházak Tipp: A sterilszűrő alkalmazása megfelelő sterilizálási intézkedéseket tesz szükségessé, amelyeket periódikusan ismételni kell (inline sterilizáció vagy autóklávozás). Konstans kondenzátum-leválasztási fok 00 ciklonleválasztók FST sterilszűrő sterilszűrők a csíramentes sűrített levegőhöz Vízleválasztás hatásfoka % Elektronikusan vezérelt kondenzátum leeresztő (ajánlott) Komplett-készlet szerelési alkatrészekkel Sterilizációs fok % %-ban csíramentes sűrített levegő Átáramlási teljesítmény (a névleges teljesítmény %-a) Átáramlási teljesítmény (a névleges teljesítmény %-a)

5 k 8 ill. 6 bar nyomáshoz A magasnyomású (8/6 bar-os) szűrői a magasnyomású tartományon belüli speciális követelményekhez - pl. a PET-palackok gyártása - készülnek. Ezek a szűrők szintén kiváló minőségű sűrített levegőt garantálnak. 8/6 bar-os szűrők minden igényhez Teljesítménytartomány: szilárd részecskékhez és nagyobb mennyiségű kondenzátumhoz Alkalmazás előszűrőként szilárd részecskékhez és nagyobb mennyiségű kondenzátum leválasztásához. Kiszűrhető részecskeméret: > µm Max. folyadéktartalom a belépésen: 5 g/m³ ház Robusztus, nyomásálló acélház Max. 6 bar-ig 5 különböző szűrőelem-fokozat áll rendelkezésre az előszűrőtől az aktívszénszűrőig. Speciális elektronikus kondenzátum-leeresztő (opció) A magasnyomású szűrői emellett felszerelhetők az elektronikus szabályzású ECO-DRAIN kondenzátum-leeresztővel (PN 6 kivitel) is. FB szűrő FC szűrő Teljesítménytartomány: szilárd részecskékhez és kis mennyiségű kondenzátumhoz. Alkalmazás előszűrőként szilárd részecskékhez és kis mennyiségű kondenzátum leválasztásához. Ciklonleválasztó vagy sűrített levegő tartály telepítése esetén azok elé történő beépítésre, a kondenzátum előleválasztására. Kiszűrhető részecskeméret: > µm Max. folyadéktartalom a belépésen: g/m³ Teljesítménytartomány: finom szilárd részecskékhez, kondenzátumcseppekhez és olajaeroszolokhoz. Alkalmazás finomszűrőként, magasabb sűrített levegő minőséghez. Szilárd részecskék, kondenzátumcseppek és olajaeroszolok kiválasztására. Kiszűrhető részecskeméret: > 0, µm Max. folyadéktartalom a belépésen: g/m³ FE szűrő Teljesítménytartomány: nagyon finom szilárd részecskékhez, nagyon finom kondenzátumcseppekhez és olajaeroszolokhoz. Nagyteljesítményű szűrő a legjobb sűrített levegő minőséghez a gyógyszer-, elektronikai- és élelmiszeriparban. Lehetőség szerint csak kis kondenzátumtartalmú sűrített levegő esetén alkalmazható. A beépítéskor ügyelni kell arra, hogy egy FE szűrő vagy egy hűtveszárító legyen elészerelve. Kiszűrhető részecskeméret: > 0, µm Max. folyadéktartalom a belépésen: 0, g/m³ FF szűrő Sűrített levegő rendszer utánsűrítővel Elvi elrendezés Teljesítménytartomány: olajmaradékok és adszorbeálható szénhidrogének kiválasztásához, különösképpen szagok kiszűréséhez. Alacsonynyomású hálózat (max. bar) Előszűrő Magasnyomású mikroszűrő 5 bar-os sűrített levegő hálózat Nagyteljesítményű szűrő a legjobb sűrített levegő minőséghez a gyógyszer-, elektronikai- és élelmiszeriparban. Csak száraz és már szűrt sűrített levegő esetén alkalmazható. A beépítéskor ezért ügyelni kell arra, hogy egy FE/FF szűrő és egy szárító legyen elészerelve. Csavarkompresszor Sűrített levegő tartály Pneumatikus szerszámok Utánsűrítő Magasnyomású sűrített levegő tartály Magasnyomású hűtveszárító FG szűrő Max. üzemi nyomás 8 ill. 6 bar Refrenciafeltételek esetén kb. 000 üzemórára méretezve. Amennyiben sokkal hosszabb élettartam szükséges, abban az esetben egy aktívszénadszorbert (ACT sorozat) kell alkalmazni. Kiszűrhető részecskeméret: > 0, µm Max. folyadéktartalom a belépésen: a sűrített levegőnek száraznak kell lennie.

6 Műszaki adatok -sorozatok: FB, FC, FD, FE, FF, FG, FFG méretek: 6, 0, 8, 8, 8, 7, 07, 8, 77,, 85, 8, 5, 56, 708, 885, 0, 950, 80 Kivitelek: normál úszós leeresztővel D ECO-DRAIN elektronikus szintvezérlésű kondenzátum-leeresztővel Alumínium ház a 6 - szűrőméretek esetén, acélház a szűrőméretek esetén Sűrített levegő szűrők max. 6 bar üzemi nyomáshoz és max. +66 C üzemi hőmérséklethez Megnevezés magyarázata: ház sorozat FE D Kivitel Sorozat E-E- A Térfogatáram*) m³/min FB FFG méret Sűrített levegő csatlakozás FB FFG Tömeg kg (normál kivitel) ek A, B, C mm-ben (normál kivitel) FB FC FD FE FF FG FFG FB FC FD FE FF FG 0,58 6 R /8,6,5,6, 7, 05,, 6 05, 06, 05, 06, 05, 8, 6 FFG (karbantartáshoz) mm 0, 06, 76 méret Mennyiség FB FC FD FE FF FG 6 E-B-6 E-C-6 E-D-6 E-E-6 E-F-6 E-G-6,0 0 R /,7,6,7,5 7, 05, 06, 05, 06, 05, 06, 05, 55, 0, 06, 76 0 E-B-0 E-C-0 E-D-0 E-E-0 E-F-0 E-G-0,75 8 R /,9,8,9,7 7,7 05, 67, 85 05, 67, 85 05, 67, 85 05, 6, 85 0, 67, E-B-8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 B,8 8 R /,,,, 8,7, 89, 98, 89, 98, 89, 98, 8, 98 66, 89, E-B-8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 C,8 8 R,8,7,8,6 9,5, 97, 06, 97, 06, 97, 06, 6, 06 66, 97, E-B-8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 7, 7 R /,6,5,6, 9, 6, 579, 8 6, 579, 8 6, 579, 8 6, 58, 8 8, 579, E-B-8 E-C-7 E-D-7 E-E-7 E-F-7 E-G-7 0,7 07 R / 5, 5,0 5,,9 0, 6, 69, 596 6, 69, 596 6, 69, 596 6, 6, 596 8, 69, E-B-07 E-C-07 E-D-07 E-E-07 E-F-07 E-G-07,8 8 R,7,6,7,5 5, 9, 789, 68 9, 789, 68 9, 789, 68 9, 79, 68 88, 789, E-B-8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 7,7 77 R / 5,9 5,8 9,9 9, 95, 87 9, 95, 87 9, 95, 87 9, 885, 87 88, 95, E-B-77 E-C-77 E-D-77 E-E-77 E-F-77 E-G-77, R / 7, 7, 7, 7, 9, 09, 98 9, 09, 98 9, 09, 98 9, 00, 98 88, 09, 98 0 E-B-8 E-C- E-D- E-E- E-F- E-G- A 8,5 85 DN 80 9,9 8, 9, 8,6 58,6 50, 0, , 05, 85 50, 0, , 05, , 0, E-B-85 E-C-85 E-D-85 E-E-85 E-F-85 E-G-85 8, 8 DN 80, 7,0 0, 7, 78 00, 05, 0 00, 05, 85 00, 05, 0 00, 05, , 05, E-B-8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 5, 5 DN 80,8 7, 0,5 8, 79, 00, 0, 0 00, 05, 85 00, 05, 0 00, 05, , 05, E-B-85 E-C-85 E-D-85 E-E-85 E-F-85 E-G-85 5,6 56 DN 00 5, 8, 5,5 9,7 0,9 0, 0, 0 0, 085, 868 0, 0, 0 0, 085, , 0, E-B-85 E-C-85 E-D-85 E-E-85 E-F-85 E-G-85 B 70,8 708 DN , 66,7 66,,6 55, 55, 0 55, 05, 87 55, 55, 0 55, 05, , 55, E-B-85 E-C-85 E-D-85 E-E-85 E-F-85 E-G-85 C 88,5 885 DN 00 7,7 65, 67,7 67,8 6, 55, 55, 0 55, 05, 87 55, 55, 0 55, 05, , 55, E-B-85 E-C-85 E-D-85 E-E-85 E-F-85 E-G-85 0 DN 50 6,5 8,,5,,6 600, 55, 0 600, 5, , 55, 0 600, 5, 90 00, 55, E-B-85 E-C-85 E-D-85 E-E-85 E-F-85 E-G DN 50 8,8 7, 75,9 77, 5,7 70, 50, 8 70, 5, , 50, 8 70, 5, 908 0, 50, E-B-85 E-C-85 E-D-85 E-E-85 E-F-85 E-G DN 50 7,7, 8,9,7 6, 750, 50, 9 750, 65, , 50, 9 750, 65, , 50, E-B-85 E-C-85 E-D-85 E-E-85 E-F-85 E-G-85 Korrekciós tényezők Üzemi túlnyomás bar Átszámítási tényező a térfogatáramhoz ,8 0,5 0,6 0,75 0,88,,6,8,5,65 5 6,76,87, A Megnevezés magyarázata: Magasnyomású szűrő sorozat Magasnyomás sorozat Magasnyomás Sűrített levegő szűrők 8 ill. 6 bar nyomáshoz Térfogatáram*) m³/min méret Tömeg kg ek A, B mm FB 8 HP 6 Kiszerelési magasság FB FC FE FF FG FB FC FE FF FG mm Max. nyomás Max. üzemi nyomás bar Sűrített levegő csatlakozás méret Mennyiség E-E-8/8 HP 6 Magasnyomású szűrősorozatokhoz Max. nyomás FB FC FD FE FF B,75 8 R / 9 7 x E-B-8/8 E-B-8/8 E-B-8/8 E-B-8/8 E-B-8/8,8 8 R 9 7 x E-B-8/8 E-B-8/8 E-B-8/8 E-B-8/8 E-B-8/8 7, 7 R 59 x E-B-7 E-C-7 E-E-7 E-F-7 E-G-7, DN x Korrekciós tényezők Üzemi túlnyomás bar Átszámítási tényező a térfogatáramhoz E-B-8 E-C-8 E-E-8 E-F-8 E-G-8 *) Átáramlási teljesítmény 7 bar túlnyomás esetén bar (absz). nyomásra és 0 C-ra vonatkoztatva

7 C Műszaki adatok Megnevezés magyarázata: Sterilszűrő Steril Sterilszűrők Térfogatáram*) m³/min méret Sűrített levegő csatlakozás Tömeg kg ek A, B, C mm 6 R /,7 5; 08; 55 90,5 9 R /8,9 5; 08; 55 0 R /,9 5; 08; R / 70; 5; F 6 P-ST Steril (karbantartáshoz) (felfelé) mm méret Mennyiség 0/0 P-ST sterilszűrőhöz 6 0/0 P-ST 9 0/0 P-ST 0/0 P-ST 8 05/0 P-ST,5 7 R,6 00; 5; R / 50; 0; /5 P-ST 6 07/5 P-ST A 8 8 R /, 80; 70; R,8 55; 70; R 5, 580; 70; 9 50 R / 9 765; 6; R 0,8 05; 6; R 6, 05; 0; /0 P-ST 7 0/0 P-ST 08 5/0 P-ST 0/0 P-ST 9 0/0 P-ST 88 0/50 P-ST Korrekciós tényezők Üzemi túlnyomás bar Átszámítási tényező a térfogatáramhoz 0,6 0,5 0,6 0,75 0,9,,,,5,6,75,9, Sz Sterilszűrők Sz Sz Ciklonleválasztó max. 6 bar-ig Térfogatáram*) m³/min 7 bar 0 bar Típus Sűrített levegő csatlakozás Térfogat,0, ZK 0 G / 0,8, 9 x 89 x, 5,0 ZK 0 G,8, 9,5 x 09 x 6 7, ZK 0 G /,8, 9,5 x 09 x l Tömeg kg ek M x Sz x Ø mm 9,, ZK 0 G /,8, 9,5 x 09 x M M 5, 8,0 ZK 05 G 5,, 575 x 50 x 6, 9, ZK 06 DN 65,0,0 65 x 70 x 68, 6,, ZK 07 DN 65 7,5 8,0 7 x 00 x 9,7 6,, ZK 07 DN 80 8,0 0,0 7 x 00 x 9,7 6, 55, ZK 08 DN 5 5,5 50,0 865 x 50 x,5 0,6 6,7 ZK 08 DN 80,0,0 89 x 60 x,5 6,8,6 ZK 09 DN 80 7,0 5,0 98 x 550 x 7 7,7 56,9 ZK 09 DN 5 50,0 60,0 98 x 550 x ,8 ZK 0 DN 50 76,0 7,5 08 x 570 x Ø CiklonleválasztóZK 0 - ZK 05 Ciklonleválasztók *) Átáramlási teljesítmény 7 bar túlnyomás esetén bar (absz) nyomásra és 0 C-ra vonatkoztatva

8 Tartozékok és opciók a sűrített levegő szűrőkhöz monitor Meghatározza a szűrőcsere megfelelő időpontját. A szűrőelem cseréje időpontjának kijelzése az előre megadott üzemadatok alapján intelligens elektronika a folyamatos méréshez jól látható LCD kijelző, riasztó-led digitális nyomáskülönbség-kijelző ECO-DRAIN kondenzátumleeresztő kopásmentes elektronikus érzékelő mozgó részek nélkül megbízható működés, nincs megtapadás vagy elszennyeződés nincs sűrített levegő veszteség Teszt-funkció gomb önellenőrző elektronika automatikus riasztási üzemmódokkal potenciálmentes riasztókontaktus (kivéve az ECO-DRAIN 0-nál) LED-kijelzők a feszültségellátás és a riasztás kijelzésére (kivéve az ECO- DRAIN 0-nál) Egyen- és váltóáramú kivitelben (50 ill. 60 Hz) is szállítható valamennyi kezelőelem, valamint a teljes vezérlés fröccsenő vízzel szemben tömített az IP 65 szerint (IP 5 az ECO-DRAIN 0 és esetén) Monitorbox A szűrőmonitorbox lehetővé teszi a szűrő távfelügyeletét. A szűrőmonitorbox kiértékeli a szűrőmonitor, valamint az ECO-DRAIN kondenzátum-leeresztő jeleit, amelyeknek a vezérlőközpont részére történő továbbítására riasztásérintkező áll rendelkezésre. Gyűjtött hiba (feszültségmentes érintkező) A (idővezérelt) szűrőcserekarbantartási intervallum kijelzése Az optimális szűrőcsere időpontjának kijelzése a mérési eredmény mikroprocesszoros feldolgozásával A maximális nyomáskülönbség túllépése ( perc késleltetés) Kondenzátumleeresztő meghibásodás Biztonsági riasztás (a potenciálmentes kontaktus csak a biztonsági módban aktív) A maximális nyomáskülönbség túllépése (5 másodperc késleltetés) A szűrőmonitor és az ECO-DRAIN áramellátása a szűrőmonitorboxon keresztül történik. Fali tartó Egyszerű szerelés: A nyomáskülönbség kijelzőt leszerelni, a rögzítőcsavarokat kicsavarni A szögben hajlított lemezt a falon rögzíteni A szűrőházat a tartóval összecsavarozni A nyomáskülönbség kijelzőt ismét felszerelni Moduláris felépítés A speciális szűrőháznak köszönhetően külön csövezés nélkül, hely- és költségtakarékos módon kapcsolható össze több szűrő egy szűrőkombinációvá. Tanúsított és megbízható sűrített levegő minőség A sűrített levegőben visszamaradó olaj és szilárd részecske tartalom megbízhatóan az ISO 857- szabvány. osztályának határértékei alatt található. A kiválasztott előkészítési lánc szerint a rendelkezésre álló sűrített levegő akár a műszakilag olajmentes sűrített levegő követelményeknek is megfelel. A sűrített levegő rendszereivel előállított sűrített levegő minősége a TÜV által ellenőrzött és tanúsított. Megjegyzés: ne feledkezzen meg a nyomástartó rendszereiről sem! vizsgált eredeti minőséggel Csak az eredeti szűrőelemek garantálnak megbízható szűrést alacsony nyomásveszteség mellett. Koaleszcens szűrő új, diagonális szűrőszál-struktúrával optimális szűrőhatás már a névleges átfolyási térfogatáram töredéke (5 százalék) esetén is megbízható tömítettség a szűrőelem és a szűrőház között Nemesacél támasztóköpeny, olaj- és saválló bevonattal ellátott hüvelyek és zárókupakok A szűrőelemei más kivitelű házakhoz is szállíthatóak. Megtakarítási potenciál kellő időben elvégzett szűrőelemcserével Egy kellő időben végrehajtott szűrőelemcsere, ami további 00 mbar nyomáskülönbség emelkedést akadályoz meg, egy 5 kw-os kompresszor esetén 86 megtakarítást eredményez. Megtakarítási potenciál mbar 00 mbar 00 mbar 0 kw 0 kw 60 kw 80 kw 00 kw 0 kw Kompresszorteljesítmény Számítási paraméterek: üzemóra/év - energiaköltség 0,0 / kwh - elektromos telj. felvétel növekedés 8 % minden bar nyomáskülönbség növekedés esetén - kompresszor fajlagos teljesítmény 6,55 kw/(m³/min) Az üzemi költségek csökkentése Know-how a tervezésben A -Energie-Spar-System (KESS) a legmodernebb információs technika alkalmazásával dolgozza ki a felhasználó részére az optimális sűrített levegő ellátást. A KOMPRESSOREN által tervezett kompresszorállomások %-os kiterheltségű kompresszoraikkal rendkívül gazdaságosak. A felhasználásnak megfelelő minőségű sűrített levegőt szállítanak alacsony költségek és magasfokú üzembiztonság mellett. Használja fel ezt a Knowhowt! Terveztesse meg sűrített levegő állomását a KOMPRESSOREN-nel! Kb. 0,5 bar nyomásveszteségtől kezdődően a felmerülő energiaköltségek felülmúlják a szűrőelem cseréjének költségeit. A rendszeres csere jelentős mértékben csökkenti az energiaköltségeket. Beruházási költségek költségei Nyomásveszteség költségei 0,7 bar = 00 % 0,6 bar = 70 % 0,5 bar = 5 % 0, bar = 5 % 0,5 bar = 00 % 0, bar = 85 % 0, bar = 60 % 0, bar = 5 % Üzemidő

9 Válassza ki az igény/felhasználás szerint a kívánt előkészítési fokot: Sűrített levegő előkészítés hűtveszárítóval (+ C nyomás alatti harmatpont) Felhasználási példák: kiválasztva az ISO 857- ) szerinti előkészítési fok Telepítés erősen Por Víz Olaj Csírák megkeresésre ingadozó sűrített levegő Legtisztább levegőminőséget megkeresésre fogyasztás esetén igénylő és tisztatér-technológiák Tejgazdaság, sörfőző üzem FST Élelmiszer- és élvezeti cikk gyártás Sűrített levegő tartály T ZK * FD ACT FF Különösen tiszta szállítólevegő, FE vegyi berendezések Legtisztább levegőminőséget megkeresésre igénylő és tisztatér-technológiák Gyógyszeripar Szövőgépek, fotólabor Festékszórás, porszórás Csomagolás, sűrített levegő vezérlésekhez és pneumatikus berendezésekhez Általános üzemi levegő, homok - szórás minősítéssel Golyószórás Golyószórás minősítés nélkül Szállítólevegő szennyvízrendszerekhez Minőségi követelmények nélkül Sűrített levegő hálózatokhoz fagyveszélyes alkalmazásoknál: Sűrített levegő előkészítés adszorpciós szárítóval (max. -70 C nyomás alatti harmatpont) Legtisztább levegőminőséget megkeresésre igénylő és tisztatér-technológiák - Gyógyszeripar, tejgazdaság, sörfőző üzem Chipgyártás, optikai ipar, élelmiszer- és élvezeti cikk gyártás Fényezőberendezések Legtisztább levegőminőséget igénylő és tisztatér-technológiák Folyamatlevegő, gyógyszeripar Fotólabor Különösen száraz szállítólevegő, festékszórás,nyomás finomszabályzók - megkeresésre 5 Por Víz Olaj Csírák FST megkeresésre FFG FE FF FB csavarkompresszorok esetén egyéb berendezések megkeresésre FST FE megkeresésre FST FG FD ACT FD * * * FC T ECD Kompresszor THNF Aquamat Sűrített levegő tartály AT AT FE ECD *a TG-TI hűtveszárítóknál az FE mikro-szűrő opcionálisan beépíthető. Telepítés erősen ingadozó sűrített levegő fogyasztás esetén FE ZK Kompresszor THNF Aquamat Magyarázat: THNF = szekrényes előszűrő portartalmú és erősen szennyezett levegő előszűréséhez ZK = ciklonleválasztó a kondenzátum kiválasztásához ECD = ECO-DRAIN elektronikus szintszabályozású kondenzátumleeresztő FB = előszűrő FC = előszűrő FD = utánszűrő (a letöredezett szárítóközeg kiszűréséhez) FE = mikroszűrő az olajköd és a szilárd részecskék kiszűréséhez FF = mikroszűrő az olajpára és a szilárd részecskék kiszűréséhez FG = aktívszénszűrő az olajköd kiszűréséhez FFG = mikroszűrő-aktívszénszűrő kombináció T = hűtveszárító a sűrített levegő szárításához, nyomás alatti harmatpont max. + C AT = adszorpciós szárító a sűrített levegő szárításához, nyomás alatti harmatpont max. -70 C ACT = aktívszén adszorber az olajköd megkötéséhez FST = sterilszűrő a csíramentes sűrített levegőhöz Aquamat = kondenzátumelőkészítő rendszer = nyomástartórendszer Idegen anyagok a sűrített levegőben: + Por + Víz/kondenzátum + Olaj + Csírák Szűrési fok: ISO osztály Szilárd részecskék/por ) Nedvesség ) max. részecskeméret µm max. részecskekoncentráció mg/m³ Nyomás alatti harmatpont (x=vízhányad g/m³-ben, folyékony) Teljes olajtartalom ) mg/m³ 0 pl. a legtisztább levegőminőséget igénylő és tisztatér-technológiákhoz a céggel történő egyeztetést követően 0, 0, ,0-0 0, x 0,5 8 0,5 < x < x 0 ) az ISO 857-:99 szerint (A részecsketartalom megadása nem az ISO 857-:00 szerint történik, mivel az. osztályhoz ott definiált határértékek a legtisztább levegőminőséget igénylő technológiákhoz sorolandók be.) ) az ISO 857-:00 szerint KOMPRESSOREN Kft. 00 Budaörs, Gyár u. Tel.: () 5 00 Fax: () info.hungary@kaeser.com P-75HU/0 A műszaki változtatások joga fenntartva!
