Gépgyártástechnológia Tanszék ALKATRÉSZGYÁRTÁS Technológiai tervezés CNC esztergára

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Gépgyártástechnológia Tanszék ALKATRÉSZGYÁRTÁS Technológiai tervezés CNC esztergára"

Átírás

1 Budapesti Muszaki Egyetem Gépgyártástechnológia Tanszék ALKATRÉSZGYÁRTÁS Technológiai tervezés CNC esztergára Készítette: Dr. Szegh Imre Mikó Balázs

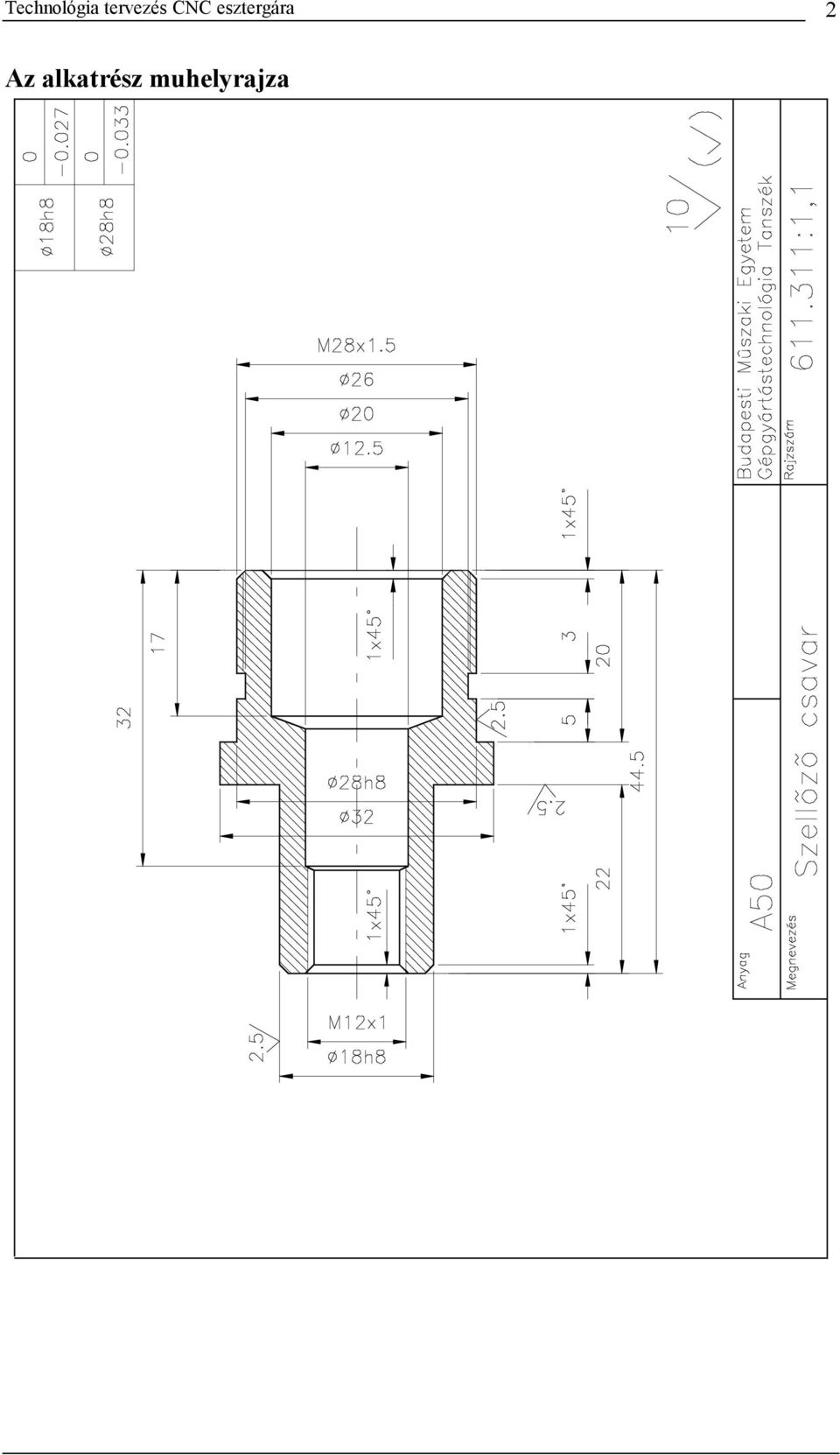

2 Technológia tervezés CNC esztergára 2 Az alkatrész muhelyrajza

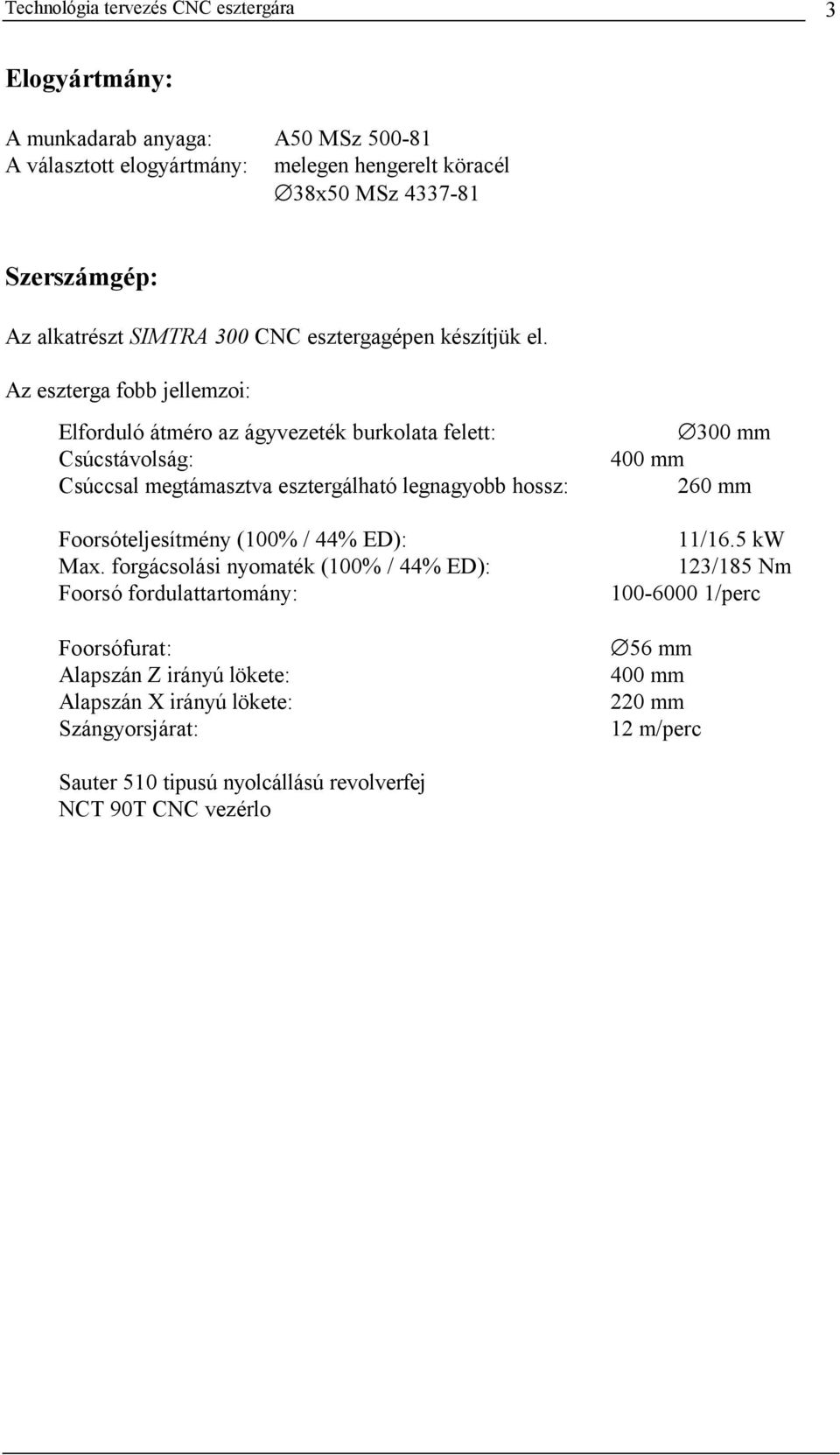

3 Technológia tervezés CNC esztergára 3 Elogyártmány: A munkadarab anyaga: A50 MSz A választott elogyártmány: melegen hengerelt köracél 38x50 MSz Szerszámgép: Az alkatrészt SIMTRA 300 CNC esztergagépen készítjük el. Az eszterga fobb jellemzoi: Elforduló átméro az ágyvezeték burkolata felett: Csúcstávolság: Csúccsal megtámasztva esztergálható legnagyobb hossz: Foorsóteljesítmény (100% / 44% ED): Max. forgácsolási nyomaték (100% / 44% ED): Foorsó fordulattartomány: Foorsófurat: Alapszán Z irányú lökete: Alapszán X irányú lökete: Szángyorsjárat: 300 mm 400 mm 260 mm 11/16.5 kw 123/185 Nm /perc 56 mm 400 mm 220 mm 12 m/perc Sauter 510 tipusú nyolcállású revolverfej NCT 90T CNC vezérlo

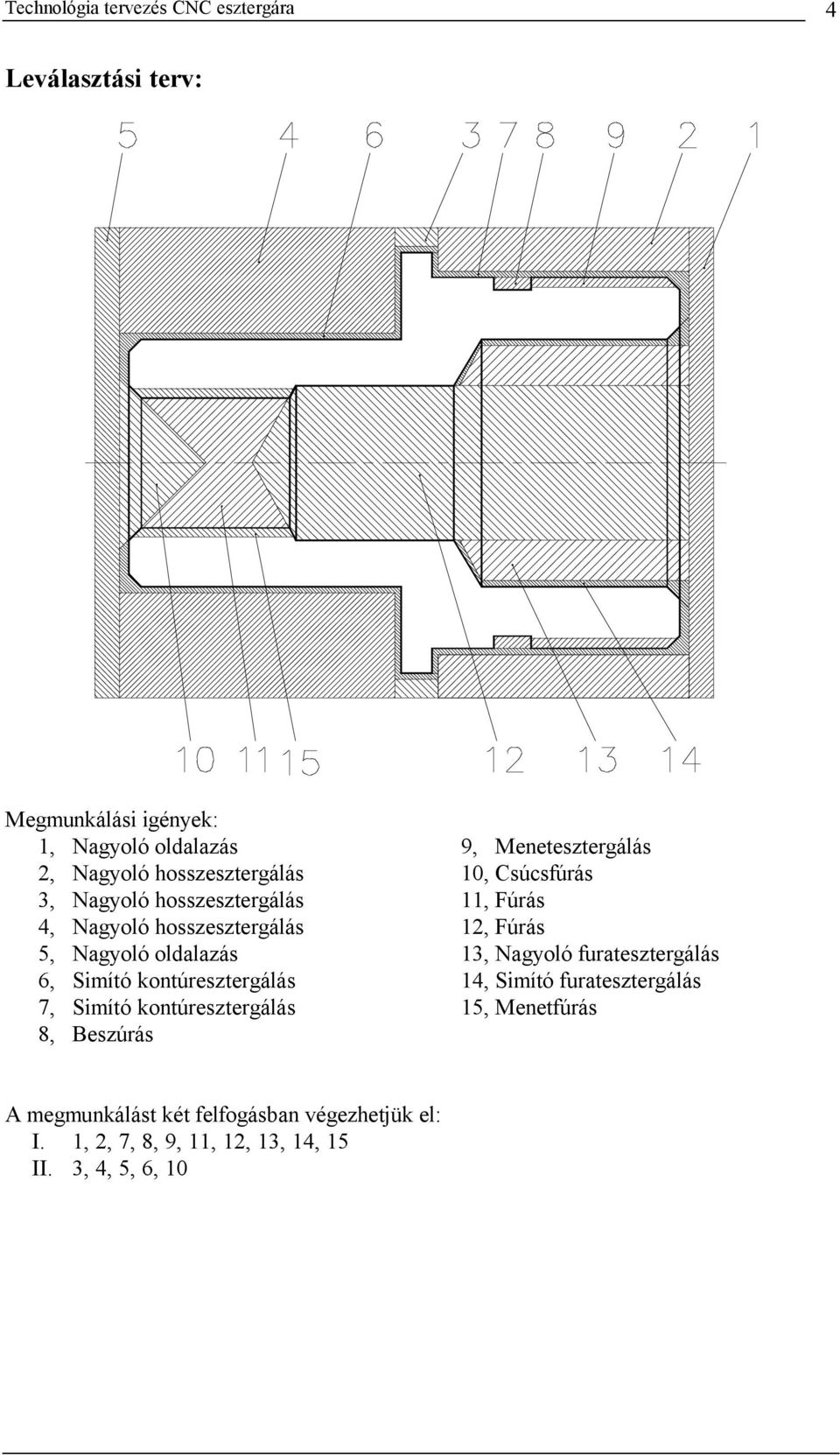

4 Technológia tervezés CNC esztergára 4 Leválasztási terv: Megmunkálási igények: 1, Nagyoló oldalazás 2, Nagyoló hosszesztergálás 3, Nagyoló hosszesztergálás 4, Nagyoló hosszesztergálás 5, Nagyoló oldalazás 6, Simító kontúresztergálás 7, Simító kontúresztergálás 8, Beszúrás 9, Menetesztergálás 10, Csúcsfúrás 11, Fúrás 12, Fúrás 13, Nagyoló furatesztergálás 14, Simító furatesztergálás 15, Menetfúrás A megmunkálást két felfogásban végezhetjük el: I. 1, 2, 7, 8, 9, 11, 12, 13, 14, 15 II. 3, 4, 5, 6, 10

5 Technológia tervezés CNC esztergára 5 Budapesti Muszaki Egyetem Gépgyártástechnológia Tanszék Müv. sorsz. MUVELETI SORRENDTERV Alkatrész: Szellozo csavar Rajzszám: :1.1 Anyag: Fe 490 Nyersméret: 38x50 Szorszám: Lapszám: 1 Muvelet leírás, vázlat Készíti Gép Készülék 1. Darabol G1 imet SIRIO 350 SH-E 2. Esztergál I. G3 SIMTRA 300 hárompofás tokmány (kemény pofa) 2.1 Tokmányba befog 2.2 Nagyoló oldalazás 47.5 mm-re 2.3 Nagyoló külso hosszesztergálás Nagyoló külso hosszesztergálás Csúcsfúrás 2.6 Simító kontúresztergálás 2.7 Tokmányból kifog Készítette: Mikó Balázs Dátum: VI. 5.

6 Technológia tervezés CNC esztergára 6 Budapesti Muszaki Egyetem MUVELETI SORRENDTERV Anyag: Fe 490 Szorszám: Gépgyártástechnológia Tanszék Alkatrész: Szellozo csavar Rajzszám: :1.1 Nyersméret: 38x50 Lapszám: 2 Müv. sorsz. 3. Muvelet leírás, vázlat Készíti Gép Készülék Esztergálás II. G3 SIMTRA 300 hárompofás tokmány (puha pofa) 3.1 Tokmányba befog 3.2 Nagyoló oldalazás re 3.3 Nagyoló hosszesztergálás Fúrás Fúrás Nagyoló furatesztergálás Külso kontúrsimítás 3.8 Kontúrsimítás furatban 3.9 Menetfúrás M12x Beszúrás 3.11 Menetesztergálás M28x Tokmányból kifog Készítette: Mikó Balázs Dátum: 1997.VI. 8.

7 Technológia tervezés CNC esztergára 7 BME Gépgyártástechnológia Tanszék Gyártási jel: Anyag: Vázlat: Fe490 Rajzszám: MUVELETI UTASÍTÁS 611:311:1.1 Nyersméret: 38x50 Munkadarab megnevezése: Anyagállapot: Szellozo csavar Muvelet megnevezése: Esztergál I. Muv. ut. szám: 97/016 Munkadarab jele: Muvelet jele: 2. Lapszám: 1 Muveletterv sz.: Sorszám Muveletelem Felület Szerszám, méroeszköz, készülék 1. Tokmányba befog v m/perc n 1/perc 2. Nagyoló oldalazás PCLNL 2525M12; CNMG PM Nagyoló külso PCLNL 2525M12; CNMG PM hosszesztergálás 4. Nagyoló külso PCLNL 2525M12; CNMG PM hosszesztergálás 5. Csúcsfúrás HSS NC központfúró Simító kontúresztergálás PCLNL 2525M12; CNMG PM Tokmányból kifog Név: Mikó Balázs Dátum: VI. 17. f mm Elokészületi ido Darabido Érvényes darabszám Norma ido Pótido Normaido Pótido 0.6 min Géptípus a mm Muhely Gépcsoport a SIMTRA 300 szükség b G3 Eszterga szerinti c változat d i -

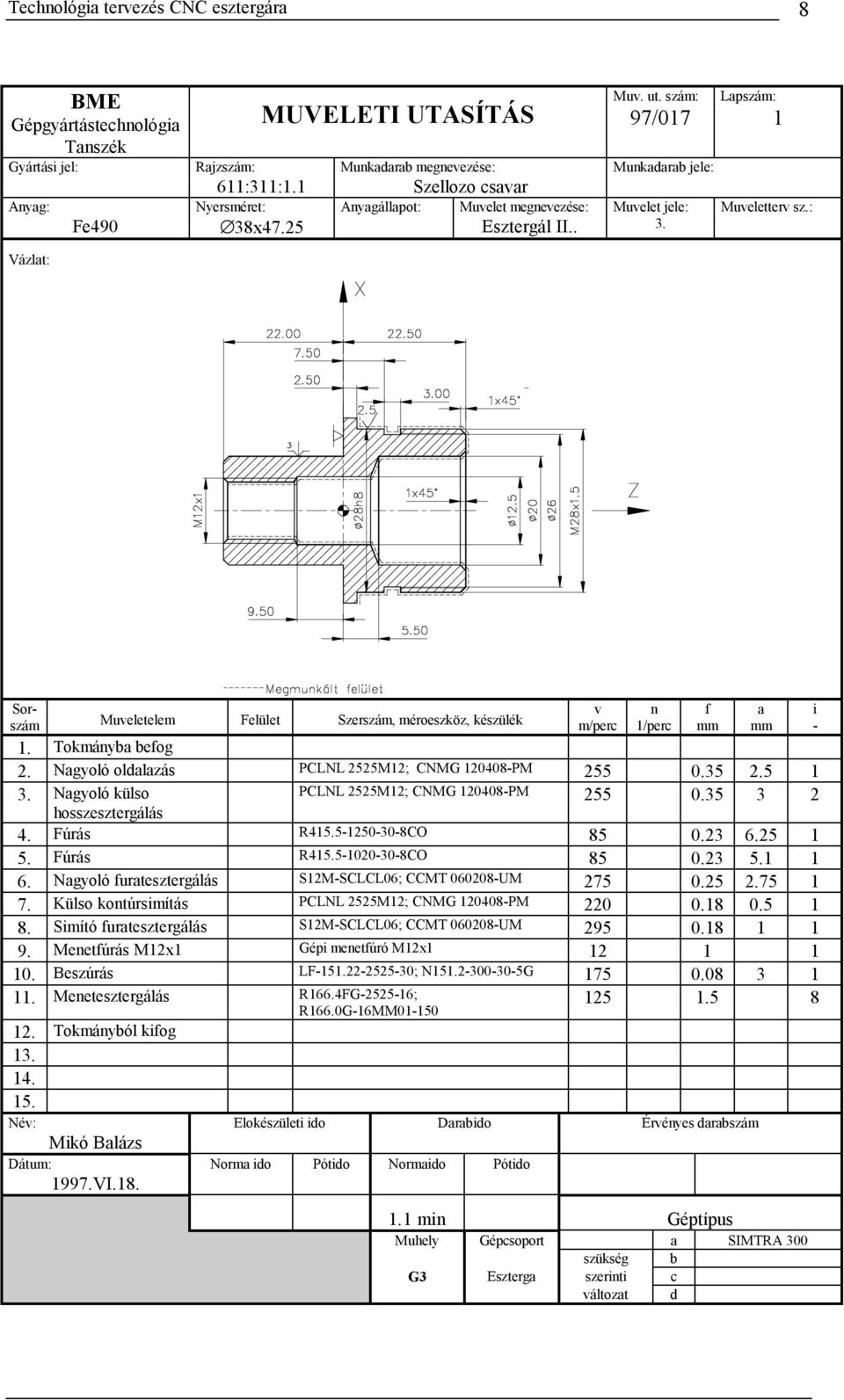

8 Technológia tervezés CNC esztergára 8 BME Gépgyártástechnológia Tanszék Gyártási jel: Anyag: Vázlat: Fe490 Rajzszám: MUVELETI UTASÍTÁS 611:311:1.1 Nyersméret: 38x47.25 Munkadarab megnevezése: Anyagállapot: Szellozo csavar Muvelet megnevezése: Esztergál II.. Muv. ut. szám: 97/017 Munkadarab jele: Muvelet jele: 3. Lapszám: 1 Muveletterv sz.: Sorszám Muveletelem Felület Szerszám, méroeszköz, készülék 1. Tokmányba befog v m/perc n 1/perc 2. Nagyoló oldalazás PCLNL 2525M12; CNMG PM Nagyoló külso PCLNL 2525M12; CNMG PM hosszesztergálás 4. Fúrás R CO Fúrás R CO Nagyoló furatesztergálás S12M-SCLCL06; CCMT UM Külso kontúrsimítás PCLNL 2525M12; CNMG PM Simító furatesztergálás S12M-SCLCL06; CCMT UM Menetfúrás M12x1 Gépi menetfúró M12x Beszúrás LF ; N G Menetesztergálás R166.4FG ; R166.0G-16MM Tokmányból kifog Név: Elokészületi ido Darabido Érvényes darabszám Mikó Balázs Dátum: 1997.VI.18. Norma ido Pótido Normaido Pótido f mm 1.1 min Géptípus a mm Muhely Gépcsoport a SIMTRA 300 szükség b G3 Eszterga szerinti c változat d i -

9 Technológia tervezés CNC esztergára 9 Szerszámterv T Szerszámterv 1121 PCLNL 2525M12 (h=25, h 1 =25, b=25, l 1 =150, l 3 =30, f 1 =32, κ r =95 ) Szerszám, Lapka CNMG PM (l=12.70, s=4.76, re=0.8) 1222 HSS NC központfúró (d=20, l 1 =131, l 2 =55) 1323 R C0 (D c =12.50, dm m =14, l 2 =107, l 6 =58, l 4 =38) 1424 R C0 (D c =10.20, dm m =12, l 2 =102, l 6 =53, l 4 =34)

10 Technológia tervezés CNC esztergára 10

11 Technológia tervezés CNC esztergára S12M-SCLCL06 (dm m =12, h=11, l 1 =150, l 3 =24.5, f 1 =9, D min =16, κ r =95 ) CCMT UM (l=6.35, s=2.38, r ε =0.8) 1626 Gépi menetfúró M12x1 (d 1 =12, l 1 =100, l 2 =18, d 2 =9, s=7) 1727 LF (a r =8, b=25, f 1 =25.1, h=25, h 1 =25, l 1 =150, l 3 =23) N G (l a =3.00, r ε =0.3, l 1 =5.5)

12 Technológia tervezés CNC esztergára R166.4FG (h=25, h 1 =25, b=25, l 1 =150, l 3 =22.2, f 1 =32) R166.0G-16MM (H A =1.12, H B =0.22, r ε =0.20, ic=9.525, d 1 =4.4, s=3.97)

13 Technológia tervezés CNC esztergára 13 Felfogási terv Program száma: NCT-001 Szerszámgép, Vezérlés: SIMTRA 300; NCT-90 T Alkatrész neve: Szellozo csavar Alkatrész rajzszáma: :1.1 A befogés módja: 38 felületen 15 mm hosszon Tervezte: Mikó Balázs A befogás eszköze: hárompofás tokmány Dátum: VI. 10.

14 Technológia tervezés CNC esztergára 14 Felfogási terv Program száma: NCT-002 Szerszámgép, Vezérlés: SIMTRA 300; NCT-90 T Alkatrész neve: Szellozo csavar Alkatrész rajzszáma: :1.1 A befogés módja: 18 felületen teljes hosszon Tervezte: Mikó Balázs A befogás eszköze: hárompofás tokmány Dátum: VI. 12.

15 Technológia tervezés CNC esztergára 15 NC program L0001 % :1.1 ALK. 2. MUV % 2.2 N0005 N0010 N0015 G50 F0.35 V255 T1121 M3 M12 M96 G41 X39 Z47.5 G01 X N0020 N0025 G42 X40 Z48 G70 X19 Z25.45 H25.45 D3 2.4 N0030 N0035 N0040 G41 X33 Z26 G01 Z22 G01 X39

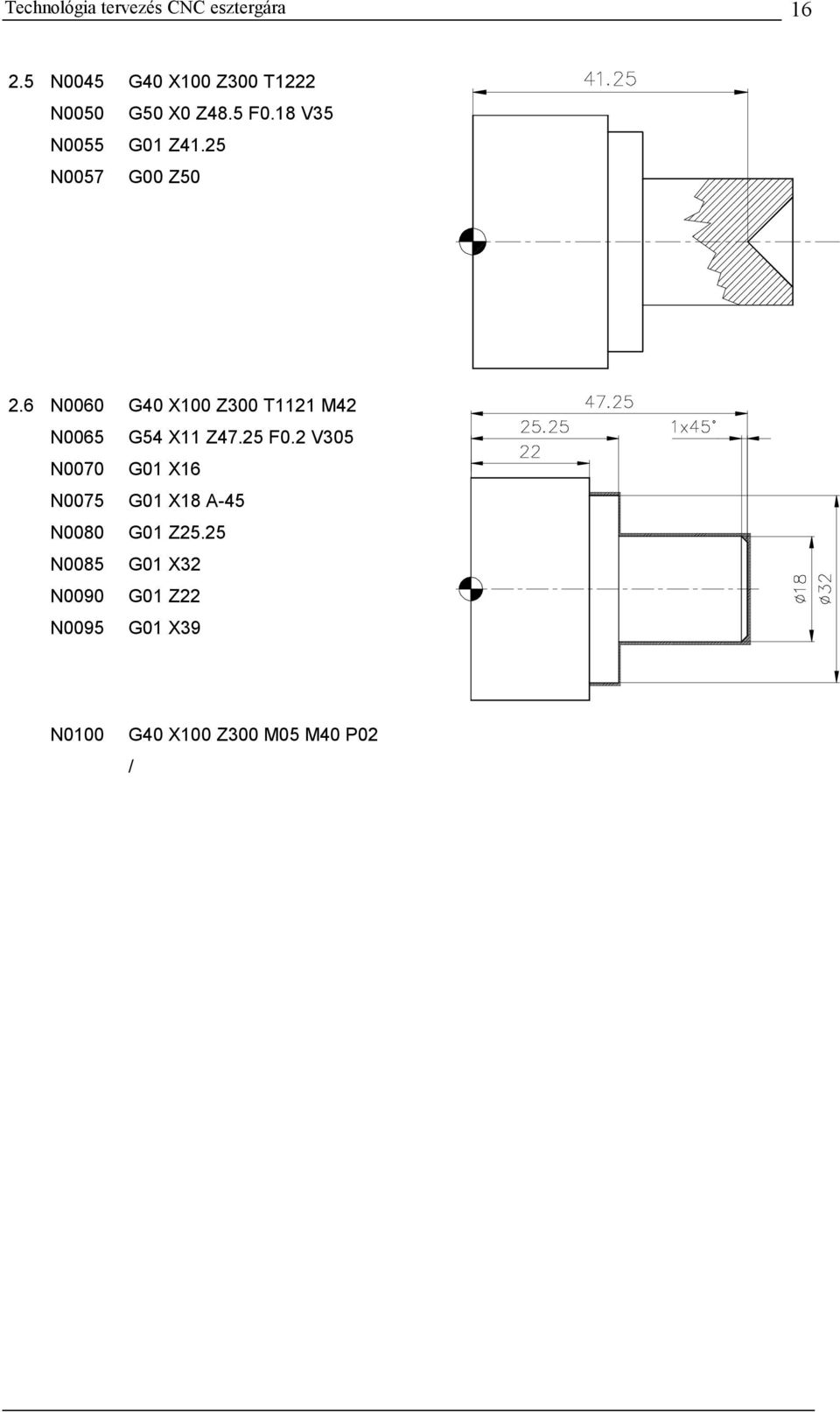

16 Technológia tervezés CNC esztergára N0045 N0050 N0055 N0057 G40 X100 Z300 T1222 G50 X0 Z48.5 F0.18 V35 G01 Z41.25 G00 Z N0060 N0065 N0070 N0075 N0080 N0085 N0090 N0095 G40 X100 Z300 T1121 M42 G54 X11 Z47.25 F0.2 V305 G01 X16 G01 X18 A-45 G01 Z25.25 G01 X32 G01 Z22 G01 X39 N0100 G40 X100 Z300 M05 M40 P02 /

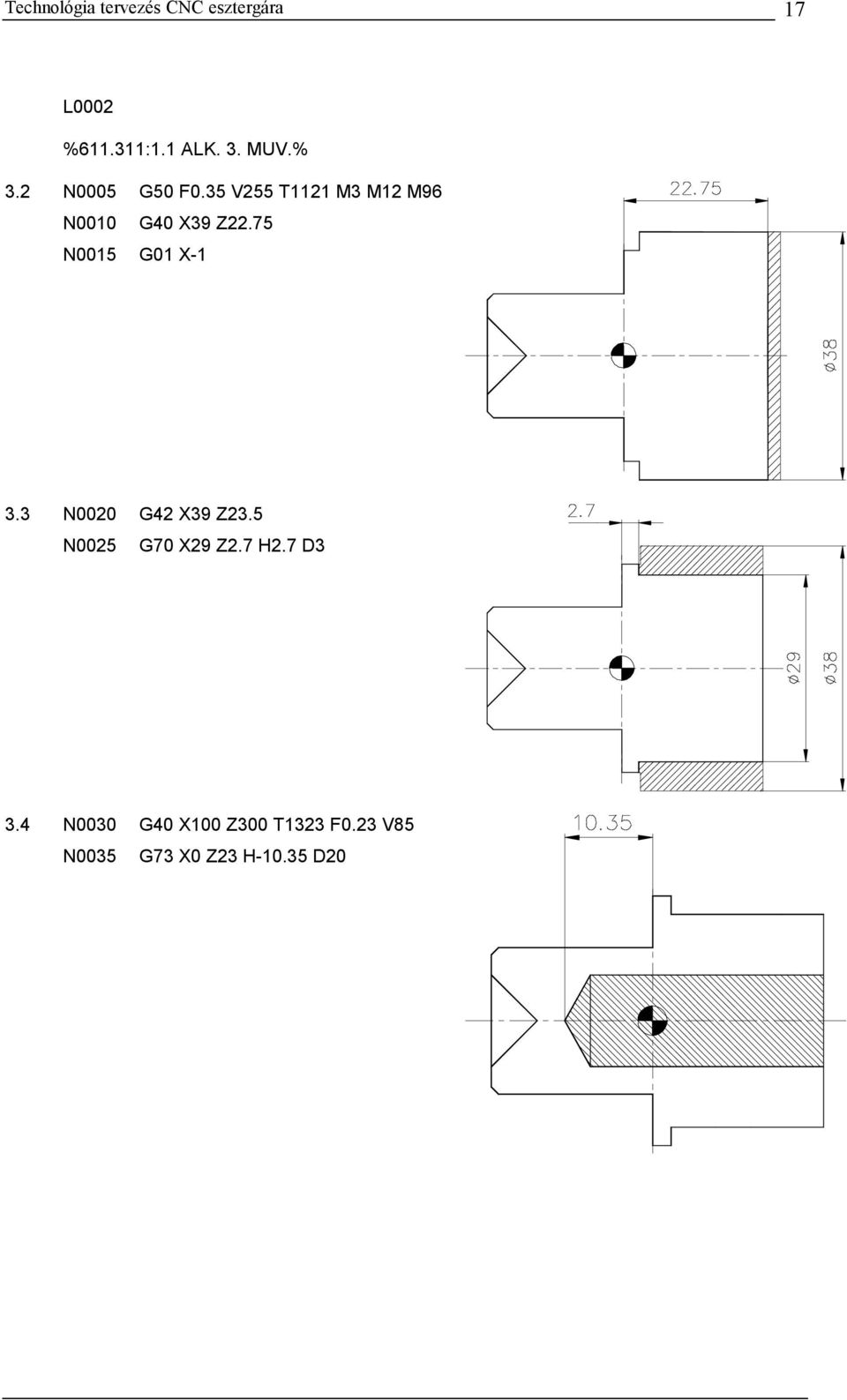

17 Technológia tervezés CNC esztergára 17 L0002 % :1.1 ALK. 3. MUV.% 3.2 N0005 N0010 N0015 G50 F0.35 V255 T1121 M3 M12 M96 G40 X39 Z22.75 G01 X N0020 N0025 G42 X39 Z23.5 G70 X29 Z2.7 H2.7 D3 3.4 N0030 N0035 G40 X100 Z300 T1323 F0.23 V85 G73 X0 Z23 H D20

18 Technológia tervezés CNC esztergára N0040 N0045 N0047 G40 X100 Z300 T1424 G73 X0 Z-9.5 H-25 D17 G00 Z N0050 N0055 N0060 N0065 N0067 G40 X100 Z300 T1525 M41 G55 X18 Z23 F0.25 V275 G01 Z5.5 G01 X12 A60 G00 Z N0070 N0075 N0080 N0085 N0090 N0095 G40 X100 Z300 T1121 M42 G54 X17 Z22.5 F0.18 V305 G01 X26 G01 X28 A-45 G01 Z2.5 G01 X33

19 Technológia tervezés CNC esztergára N0100 N0105 N0110 N0115 N0120 G40 X100 Z300 T1525 M41 G54 X24 Z23.5 F0.18 V295 G01 X20 A45 G01 Z5.5 G01 X12 A60 M N0125 N0130 N0135 G42 X100 Z300 T1626 G51 X0 Z24 F1 V12 G74 X0 Z-8 H N0140 N0145 N0150 N0152 G42 X100 Z300 T1727 G54 X29 Z7.5 F0.08 V175 G01 X26 G00 X29

20 Technológia tervezés CNC esztergára N0155 N0160 N0165 N0170 G40 X100 Z300 T1828 G50 X28 Z23 V125 G80 Z10 Q7 E-1.5 G80 Q1 N0175 G41 X100 Z300 M05 P02 /
