1 Tantárgyi dosszié Autóipari megmunkálási eljárások GEGTT602-B

2 TÁJÉKOZTATÓ az "Autóipari megmunkálási eljárások " c. tárgy oktatásáról (GEGTT602-B) Szak: Járműmérnöki (BSc) alapszak (G 2BJ) Előadó: Dr. Felhő Csaba, egyetemi docens Gyakorlatvezetők: Ferencsik Viktória, egyetemi tanársegéd Időtartam: február május 17. heti 2 óra előadás és 2 óra gyakorlat (22k4) Előadási és gyakorlati órák ütemterve naptári hetek szerint 7. hét: E: Bevezetés, a jármű részei, a motor felépítése és az erőátviteli rendszer részei Gy: Technológiai dokumentációk, műveleti utasítás lap kitöltése, balesetvédelmi oktatás 8. hét: E: Külső hengeres felületek megmunkálása Gy: Műveleti sorrendtervezés alapjai 9. hét: E: Belső hengeres felületek megmunkálása Gy: Szerszámválasztás esztergáláshoz 10. hét: E: Sík felületek megmunkálása Gy: Szerszámválasztás fúráshoz 11. hét: E: Nyomatékátvivő felületek megmunkálása és szerszámai.. Gy: Szerszámválasztás maráshoz 12. hét: E: Menetek megmunkálása I. Gy: Menetmegmunkálás. 13. hét: E: Menetek megmunkálása II. Gy: Tanulmányi kirándulás 14. hét: E: Hengeres fogazatok megmunkálása Gy: Fogazat megmunkálás, számpéldák 15. hét: E: Kúpkerekek megmunkálása. Gy: Elektroeróziós megmunkálások, szikraforgácsolás 16. hét: E: Csigák és csigakerekek megmunkálása Gy: Laborgyakorlat (esztergálás, menetmegmunkálás) 17. hét: E: ÜNNEPNAP (HÚSVÉT) Gy: ÜNNEPNAP (HÚSVÉT) 18. hét: E: Főtengely gyártási folyamata, kapcsolódó megmunkálási eljárok Gy: ZÁRTHELYI DOLGOZAT 19. hét: E: Vezérműtengely gyártási folyamata, kapcsolódó megmunkálási eljárások Gy: Laborgyakorlat (esztergálás, menetmegmunkálás) 20. hét: E: Motorblokk gyártási folyamata, kapcsolódó megmunkálási eljárások Gy: PÓTZÁRTHELYI. Félévzárás, pótlások.

3 A tantárgy félévi lezárása: aláírás és kollokvium. Az aláírás megszerzésének feltételei: Az előadásokon és gyakorlati foglalkozásokon való aktív részvétel. Előadásról háromnál több hiányzás esetén az aláírás feltétele eredményes szóbeli beszámoló a tantárgy anyagából. Hiányzás esetén minden egyes laboratóriumi gyakorlatot pótolni kell. A zárthelyi legalább elégséges szintű megírása a gyakorlati óra időpontjában. A zárthelyin a nem megengedett segédeszközök használata azonnali felfüggesztést és elégtelen érdemjegyet von maga után. időtartama: 100 perc értékelés: 0-39 pont 1 (elégtelen) pont 4 (négyes) pont 2 (elégséges) pont 5 (jeles) pont 3 (közepes) Pótlás: a 20. naptári héten. Kollokvium: írásban és szóban tételsor alapján. Ajánlott irodalom: [1] Angyal Béla - Cverencz János - Pópity Sándor: Forgácsolástechnológiai táblázatok. Műszaki Könyvkiadó, Bp [2] Bali János: Forgácsolás. Tankönykiadó, Bp [3] Bálint Lajos: A forgácsoló megmunkálás tervezése. Műszaki Könyvkiadó, Bp [4] Dudás Illés: Gépgyártástechnológia I. Miskolci Egyetemi Kiadó, Miskolc, [5] Dudás Illés: Gépgyártástechnológia III. Miskolci Egyetemi Kiadó, Miskolc, [6] Gribovszki László: Gépipari megmunkálások. Tankönykiadó, Bp [7] Horváth Mátyás - Somló János: A forgácsoló megmunkálások optimálása és adaptív irányítása. Műszaki Könyvkiadó, Bp [8] Drabek Lajos: Fogaskerékgyártás. Műszaki Könyvkiadó, Bp [9] Bartsch, Walter: Szerszámok, gépek, munkamódszerek. Műszaki Könyvkiadó, Bp [10] Erdődy László: Speciális megmunkálások. Tankönyvkiadó, Bp [11] Kövesi Gyula: Gépipari alkatrészgyártás és szerelés technológiai tervdokumentáció készítésének számítógépes támogatása (Elektronikus jegyzet: Miskolci Egyetem [12] Ovumjan-Adam: Fogaskerekek forgácsolása. Műszaki Könyvkiadó, Budapest, [13] Pál Zoltán Szmejkál Attila Takács János: Járműgyártás és javítás, Typotex Kiadó, [14] Mike Mavrigian: Automotive Machining: A Guide to Boring, Decking, Honing & More, CarTech Inc., Miskolc, február 6. Dr. Felhő Csaba egyetemi docens, tárgyjegyző

4 AMeMuElj 2019 v :46 Autóipari megmunkálási eljárások (GEGTT602-B) Vizsgakérdések 1. Sorolja fel a motorblokk és a hengerfej fő feladatait, jellegzetes anyagait, a gyártásuk során alkalmazott főbb mechanikus megmunkálásokat! 2. Sorolja fel a gépjármű motor mozgó részeinek főbb elemeit, azok megmunkálása során alkalmazott főbb mechanikai megmunkálásokat! 3. Ismertesse a gépjármű motorok vezérléseinek főbb megvalósításait a hajtás alapján, az egyes megoldások előnyeit és hátrányait, valamint a vezérmű tengelyek feladatait és főbb megmunkálási módjait. 4. Ismertesse a gépjárművek erőátviteli rendszerének jellegzetes elemeit. 5. Ismertesse a külső hengeres felületek állandó keresztmetszetű forgács folyamatos leválasztásával történő megmunkálásának módozatait! 6. Ismertesse a külső hengeres felületek változó keresztmetszetű forgács szakaszos leválasztásával történő megmunkálásának módozatait! 7. Ismertesse a külső hengeres felületek állandó keresztmetszetű forgács szakaszos leválasztásával történő megmunkálásának módozatait! 8. Ismertesse a külső hengeres felületek abrazív befejező megmunkálásait! 9. A furatgyártási eljárások közül ismertesse a fúrás szerszámait, technológiai jellemzőit, a megmunkálás pontosságát, a fúróperselyek jelentőségét! 10. Ismertesse a fúrás és furatbővítés jellegzetes gépeit és azok főbb jellemzőit! 11. Ismertesse a méretes szerszámmal végzett furatbővítés szerszámait, jellemzőit! 12. Ismertesse a furatesztergálás és a fúrórúddal végzett furatbővítés szerszámait, jellemzőit! 13. Ismertesse a furatköszörülés és hónolás szerszámait, jellemzői, alkalmazott technológiai adatokat! 14. Ismertesse a fűrészelés jellegzetességeit, szerszámait, gépeit, főbb technológiai adatait! 15. Ismertesse a síkesztergálás megmunkálási módjait, szerszámait és gépeit! 16. Ismertesse a gyalulás jellegzetességeit, szerszámait, gépeit! 17. Ismertesse a síkmarási eljárásokat, szerszámait, gépeit, jellegzetességeit! 18. Ismertesse a síkfelületek finommegmunkálásának eljárásait: síkköszörülés, leppelés, szuperfiniselés. 19. Adja meg a különböző központosítási módok technológiai előnyeit és hátrányait bordáskötéseknél! 20. Ismertesse reteszkötéseknél a tengely és az agyhorony megmunkálásának főbb eljárásait! Melyiknek milyen előnyei, illetve hátrányai vannak, illetve mikor alkalmazzuk azokat? 21. Ismertesse a poligon felületek megmunkálásának főbb eljárásait! 22. Sorolja fel, milyen menetmegmunkáló eljárásokat (külső ill. belső menetek) ismer! 23. A kézi menetfúrás, ill. menetmetszés alkalmazásának jellemzői, szerszámai. 24. Vázlat segítségével ismertesse a menetkéssel végzett menetesztergálás mozgásviszonyait! Milyen előnyei, ill. hátrányai vannak a menetesztergálásnak? Ismertesse menetesztergálásnál a fogásvétel (forgácsleválasztás) lehetséges módozatait! 25. Ismertesse a tárcsamaróval (tárcsás menetmaróval, hosszú menetmaróval) való menetmarás jellemzőit, szerszámait és mozgásviszonyait! 26. Mutassa be a fésűs (rövid) menetmaróval végzett megmunkálás előnyei ill. hátrányai, jellegzetességeit, szerszámait! Oldal: 1/2

5 AMeMuElj 2019 v : Nevezze meg a menetmetszés szerszámait! Vázolja fel a szerelt menetmetszők elméleti megvalósítási formáit! 28. Ismertesse a fontosabb menetköszörülési eljárásokat! 29. Ismertesse a menetek hengerlésének (hideg-képlékenykialakításának) jellemzőit, szerszámait, gépeit! 30. Adja meg a fogaskerekek megmunkálásának általános műveleteit, azok főbb tartalmát! 31. Hengeres fogaskerek ajánlott műveleti sorrendjei különböző keréktípusok esetén. 32. Ismertesse a hengeres fogazatok megmunkálásának alapeljárásait, azok jellemzőit! 33. Hengeres fogazatok megmunkálása profilozással 34. Hengeres fogazatok megmunkálásának lefejtő eljárásai 35. Ismertesse a foghántolás jellemzőit, szerszámait. 36. Ismertesse a leggyakrabban alkalmazott fogazás kiegészítő műveleteket, fő jellemzőiket 37. Ismertesse a hengeres fogazatok köszörülő eljárásait 38. Ismertesse a kúpkerekek profilozással történő megmunkálásának eljárásait 39. Ismertesse az egyenes és ferde kúpfogazatok megmunkálásának lefejtő eljárásait 40. Ismertesse az íveltfogú kúpkerekek megmunkálásának három gyártási alaprendszerét! 41. Ismertesse a kúpkerekek fogköszörülésének eljárásait Miskolc, Dr. Felhő Csaba tárgyfelelős Ferencsik Viktória gyakorlatvezető Oldal: 2/2

6 Dátum:. Név:. Neptunkód: Sorsz Σ Pont /15 /15 /15 /15 /15 /15 /90 Zárthelyi dolgozat Autóipari megmunkálási eljárások (GEGTT602-B) 1. Ismertesse a külső hengeres felületek állandó keresztmetszetű forgács szakaszos leválasztásával történő megmunkálásának módozatait! 2. A furatgyártási eljárások közül ismertesse a fúrás szerszámait, technológiai jellemzőit, a megmunkálás pontosságát, a fúróperselyek jelentőségét! 1

7 3. Ismertesse reteszkötéseknél a tengely és az agyhorony megmunkálásának főbb eljárásait! Melyiknek milyen előnyei, illetve hátrányai vannak, illetve mikor alkalmazzuk azokat? 4. Ismertesse az íveltfogú kúpkerekek megmunkálásának három gyártási alaprendszerét! 2

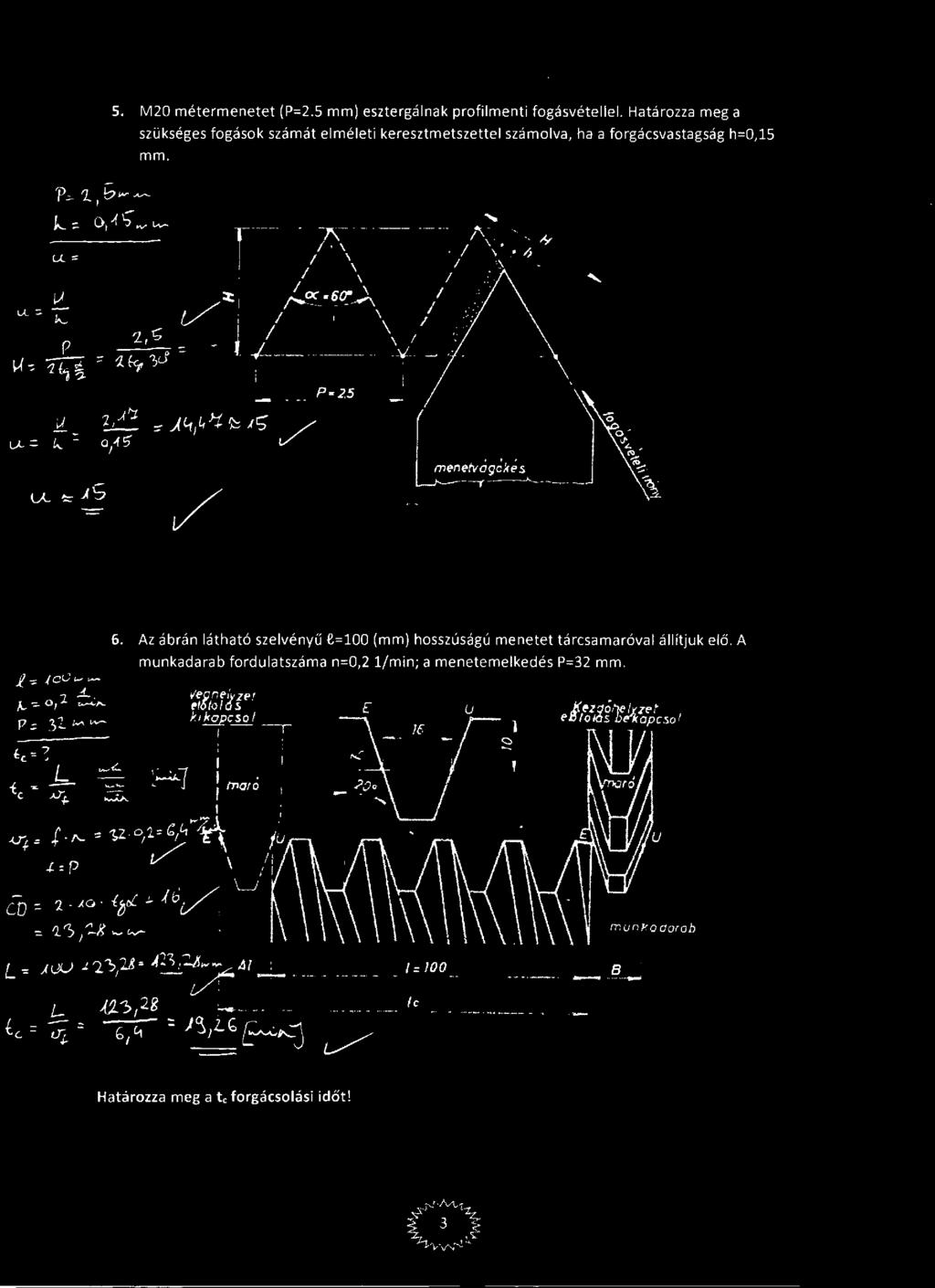

8 5. M20 métermenetet (P=2.5 mm) esztergálnak profilmenti fogásvétellel. Határozza meg a szükséges fogások számát elméleti keresztmetszettel számolva, ha a forgácsvastagság h=0,15 mm. 6. Az ábrán látható szelvényű l=100 (mm) hosszúságú menetet tárcsamaróval állítjuk elő. A munkadarab fordulatszáma n=0,2 1/min; a menetemelkedés P=32 mm. Határozza meg a t c forgácsolási időt! 3
