1 Óbudai Egyetem Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Anyagtudományi és Gyártástechnológiai Intézet, Gépgyártástechnológia Szakcsoport Korszerő alkatrészgyártás és szerelés II. BAG-KA-6-NNB Hengeres fogaskerekek gyártása Dr. Mikó Balázs Technológiai bírálat A gyártmány technológiai bírálatának célja a gyártási folyamat racionalizálása, a gyártási költségek csökkentése. Konstrukciós tervezés Termék konstrukciós tervezése Alkatrész konstrukciós tervezése Technológiai tervezés Szerelhetıségi elemzés Gyárthatósági elemzés Szerepe: visszajelzés a konstrukciós tervezés részére biztosítja a gyártmány legyárthatóságát Tervezési dokumentáció 3 4 Fogaskerekek csoportosítása Hengeres Kúp Csiga Egyenes Ferde Ívelt Modul: m=d/z A modul szabványos!!! Hengeres fogaskerekek csoportosítása 5 6 1

2 Hengeres fogaskerekek fogazási módjai 7 Nyíl fogazat 9 10 Hengeres fogaskerekek gyártási módjai Hengeres fogaskerekek gyártási módjai 11 1

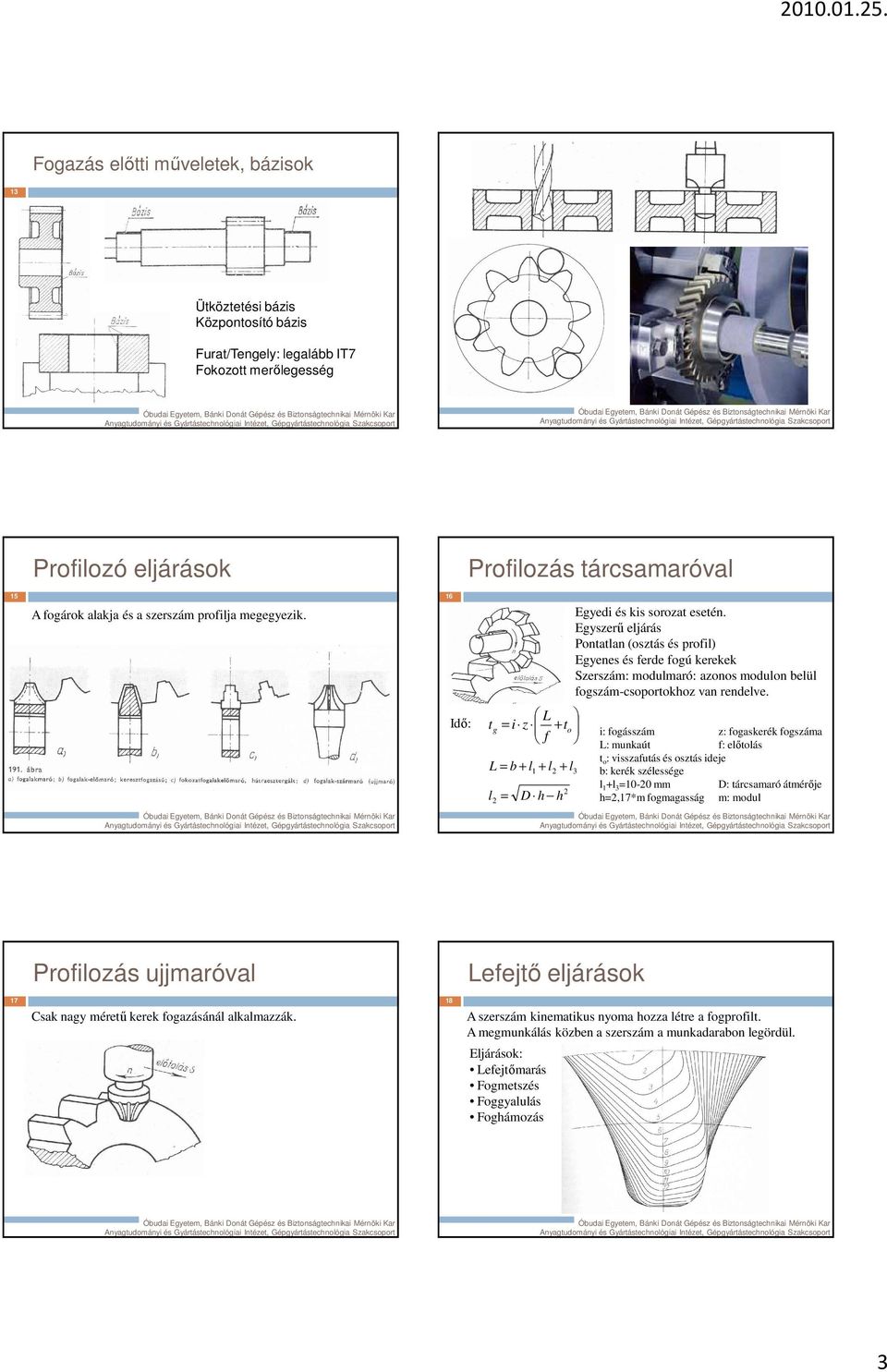

3 Fogazás elıtti mőveletek, bázisok 13 Ütköztetési bázis Központosító bázis Furat/Tengely: legalább IT7 Fokozott merılegesség Profilozó eljárások Profilozás tárcsamaróval 15 A fogárok alakja és a szerszám profilja megegyezik. 16 Egyedi és kis sorozat esetén. Egyszerő eljárás Pontatlan (osztás és profil) Egyenes és ferde fogú kerekek Szerszám: modulmaró: azonos modulon belül fogszám-csoportokhoz van rendelve. Idı: L i z + t f g = o t L = b + + l l1 + l l3 = D h h i: fogásszám z: fogaskerék fogszáma L: munkaút f: elıtolás t o : visszafutás és osztás ideje b: kerék szélessége l 1 +l 3 =10-0 mm D: tárcsamaró átmérıje h=,17*m fogmagasság m: modul Profilozás ujjmaróval Lefejtı eljárások 17 Csak nagy mérető kerek fogazásánál alkalmazzák. 18 A szerszám kinematikus nyoma hozza létre a fogprofilt. A megmunkálás közben a szerszám a munkadarabon legördül. Eljárások: Lefejtımarás Fogmetszés Foggyalulás Foghámozás 3

4 19 0 Maag-féle eljárás Mozgásviszonyok: A szerszám fel-le mozog A szerszám a munkadarab tengelyére merılegesen mozog A munkadarab forog Szerszám: fésős kés Ferde fogazás: Egyenes vagy ferde fogú fésős kés és a szerszám bedöntése 1 Egyszerő szerszám Bonyolult gép v c =8-15 m/min Elıtolás: 1/10 1/0 fogosztás Mivel a szerszám rövidebb, mint a fogaskerék kerülete, a munkadarabot ciklikusan vissza kell gördíteni a kezdı pozícióba. 3 4 Megmunkálási idı: osztás megmunkálás begördülés begördülési fogszám (f(z) -9) modul fogszám t z m π z m π be g = tbe + tk + to = + + ( z + zbe) fkör nk fkör nk t o kerületi elıtolás kettıslöket szám 4

5 5 6 Fellow-féle eljárás Mozgásviszonyok: A szerszám fel-le mozog A szerszám forog A munkadarab forog Szerszám: metszıkerék Ferde fogazás: Ferde fogú metszıkerék és vezetıhüvely a pótforgáshoz 7 1, vagy 3 fogás (méret, pontosság) Löketszám percenként (!) Begördülés: 1/4-1/3 fordulat 8 Begördítési szakasz a fogmélység eléréséig Fogasléc, zárt nyíl fogazat, belsı fogazatú koszorú Viszonylag drága szerszám 9 30 Megmunkálási idı: fogmagasság fogszám megmunkálás modul fogásszám begördülés h z m tg = tr + tk = + i f n f n radiális elıtolás r k kör k kettıslöket szám kerületi elıtolás 5

6 31 Nem kör alakú fogaskerekek Tetszıleges kerületi profil Állandó tengelytáv 3 Fogazás lefejtı maróval Pfauter-féle eljárás Mozgásviszonyok: A szerszám forog (v c ) A szerszám bedöntve A munkadarab forog A szerszám a mdb tengelyével párhuzamosan mozog Szerszám: lefejtı maró BME GTT Fogazás lefejtı maróval v c =0-50 mm/min Gépi idı: L tg = i z f n z i: fogások száma z: fogaskerék fogszáma L: munkaút f: elıtolás n s : szerszámfordulatszám z b : szerszám bekezdéseinek száma Termelékeny eljárás s b 6

7 37 38 Szerszámkopás kiegyenlítése Szerszám áthelyezése Diagonál marás Axiális elıtolás Szerszám Munkadarab Diagonális elıtolás Vertikális elıtolás Forgács nélküli megmunkálások Forgács nélküli megmunkálások Meleg hengerlés kemencében hevítés 1 dobkörülfordulás = 1 fogaskerék Indukciós hevítés 5s + 5s Kis modul Pontatlan Kis modul 5-6 lépés Sebesség: 6 m/min Kicsi a szerszám élettartalma Különleges fogazási eljárások Különleges fogazási eljárások 41 Üregelés Nagyon termelékeny Kis moduloknál nagyon pontos 4 Shear speed (Sokkéses foggyalulás) 7
