1 / I. félév Esztergálás Dr. Szmejkál Attila Ozsváth Péter Budapesti Műszaki és Gazdaságtudományi Egyetem Közlekedésmérnöki Kar Járműgyártás és javítás Tanszék H-1111, Budapest Bertalan L. u. 2. Zép szmejkal@kgtt.bme.hu, ozsvath@kgtt.bme.hu :53 1

2 ESZTERGÁLÁS 2

3 f Járműszerkezeti anyagok és megmunkálások II. v n v FORGÁCSOLÁSI SEBESSÉG n FORDULATSZÁM a FOGÁSMÉLYSÉG f - ELŐTOLÁS ESZTERGÁLÁS a FORGÁCSOLÓ FŐMOZGÁS: FORGÓ MELLÉKMOZGÁS: HALADÓ TENGELY IRÁNYÚ: HOSSZ SURÁR IRÁNYÚ: KERESZT MINDKÉT IRÁNYBAN ESZTERGÁLÁS PÁLYAMENTI FORG. FŐMOZGÁST A MUNKADARAB MELLÉKMOZGÁST A SZERSZÁM VÉGZI 3

4 ESZTERGÁLÁS 4

5 ESZTERGÁLÁS FELOSZTÁSA: MEGMUNKÁLÁS HELYE SZERINT: KÜLSŐ PALÁST ESZTERGÁLÁS ELŐÁLLÍTOTT FELÜLET SZERINT: -HENGERES - SÍK (FORGÁSTENGELYRE MERŐLEGES) - KÚP - FORGÁSTEST (GÖMB, PROFILOS) - MENET - KÜLÖNLEGES POLIGON (SOKSZÖG) BELSŐ FURAT ESZTERGÁLÁS ESZTERGÁLÁS HÁTRAESZTERGÁLT (SPIRÁL) 5

6 ESZTERGÁLÁS 6

7 ESZTERGÁLÁS 7

8 v (n) A f a b n MDB. FORDULATSZÁM v FORGÁCSOLÁSI SEBESSÉG κ h v f v f ELŐTOLÁSI SEBESSÉG f ELŐTOLÁS a FOGÁSMÉLYSÉG b = a / sin h = f sin κ κ A = b h = a f h FORGÁCSVASTAGSÁG b FORGÁCSSZÉLESSÉG A FORGÁCS KERESZTMETSZET ESZTERGÁLÁS 8

9 ESZTERGÁLÁS SZERSZÁMA: EGYÉLŰ FORGÁCSOLÁSI IRÁNYA SZERINT: -JOBBOS - BALOS - SEMLEGES JELLEGE SZERINT: KÜLSŐ BELSŐ KIVITELE SZERINT: - TÖMÖR - FORRASZTOTT LAPKÁS - SZERELT VÁLTÓLAPKÁS ANYAGA SZERINT: -HSS - HW, HT, HC, HF - CA, CM, CN, CC, CR - BN, DP, (CBN, PKB, PKD) ESZTERGÁLÁS 9

10 ISO FORRASZTOTT LAPKÁS KÉSEK Járműszerkezeti anyagok és megmunkálások II. ESZTERGÁLÁS IRÁNYAI ESZTERGÁLÁS 10

11 VÁLTÓLAPKÁS KÉSEK ÉS A LEHETSÉGES FORGÁCSOLÁSI IRÁNYOK 11

12 BILLANŐ- CSAPOS KÖZPONTI CSAVAROS LESZORÍTÓ KÖRMÖS LAPKA RÖGZÍTÉSI MÓDOK BILLENŐ- KÖNYÖKÖS ÖNSZORÍTÓS (KENNAMETAL) 12

13 γ=0º γ>0º v f m α B m α+γ BC= m cos γ C γ α MDB. KÉS ÉRINTŐS HASÁBKÉS α m =m cosα m KÉS m PROFILMÉLYSÉG MDB.-ON m = BC cos(α+γ) m = m cos(α+γ) cosγ m PROFILMÉLYSÉG A SZERSZÁMON α m 13

14 ÉRINTŐS VÁLTÓLAPKÁS HASÁBKÉS 14

15 ALAKOS KÖRKÉS 15

16 A MUNKADARAB BEFOGÁSA 16

17 BEFOGÁS CSÚCSOK KÖZÉ MENESZTÉS - ESZTERGASZÍV - HOMLOKMENESZTŐ FORGÓ CSÚCS ÁLLÓ CSÚCS FÉL CSÚCS A MUNKADARAB BEFOGÁSA 17

18 BEFOGÁS TOKMÁNYBA l d l d <3 BEFOGÁS TOKMÁNYBA 3 < l d < 12 CSÚCCSAL MEGTÁMASZTVA l d > 12 BÁBBAL ÁLLÓ BÁB MOZGÓ BÁB A SZERSZÁMMAL SZEMBEN! A MUNKADARAB BEFOGÁSA 18

19 BEFOGÁS SÍKTÁRCSÁN PATRONOS BEFOGÁS - HÚZOTT CSISZOLT SZÁLANYAG - 0,1 0,15 TŰRÉSSEL KICSI ÁTFOGÁSI TARTOMÁNY! BEFOGÁS EXPANZIÓS TÜSKÉN A MUNKADARAB BEFOGÁSA 19

20 BESZÚRÁS, LESZÚRÁS 20

21 LESZÚRÁS BESZÚRÁS BESZÚRÁS+ESZTERG. ALAKESZT. HOMLOKBESZÚRÁS HOMLOKBESZ.+ ALÁSZÚRÁS OLDALAZÁS FURATBESZÚRÁS FURATBESZÚRÁS BELSŐ PROFILOZÁS FURATESZT. ALUMÍNIUM +ESZTERGÁLÁS +ALÁSZÚRÁS FELNI MEGM. BESZÚRÁS, LESZÚRÁS 21

22 KÚP ESZTERGÁLÁSA 22

23 KÚP ESZTERGÁLÁSA 23

24 GÖMB ESZTERGÁLÁSA 24

25 MUNKADARAB SZERSZÁM SABLON KÖNIG MÁSOLÓ ESZTERGÁLÁS 25

26 HÁTRAESZTERGÁLÁS 26

27 MENETEK JELÖLÉSE (MSZ ): M200x6(P2)LH 6H/6G 6g7g-R MENET SZELVÉNY BETŰJELE - MENET ÁTMÉRŐ - MENETEMELKEDÉS - TÖBB BEKEZDÉS OSZTÁSJELE - BALMENET - ILLESZTÉS - TŰRÉS - MENET LEKEREKÍTÉS - MENETHOSSZ MENET ESZTERGÁLÁS 27

28 SZERSZÁM KIALAKÍTÁSA: Járműszerkezeti anyagok és megmunkálások II. - TÖMÖR (HSS) - FORRASZTOTT LAPKÁS (HW) - VÁLTÓLAPKÁS (HW, HT, HC ) LAPKA KIALAKÍTÁSA: TELJES PROFILÚ LAPKA RÉSZ PROFILÚ LAPKA FÉSÜS LAPKA (TELJES PROFIL) MENET ESZTERGÁLÁS 28

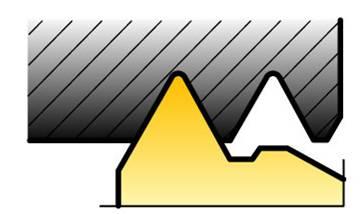

29 MEGFELELŐ MŰKÖDŐ HÁTSZÖG (α m ) ÉS HOMLOKSZÖG (γ m ) BIZTOSÍTÁSA α r ALÁTÉT LAPKA! NEM MEGFELELŐ α 2m α 2m MEGFELELŐ α 2m = α 2m γ r - RADIÁLIS HOMLOKSZÖG α r - RADIÁLIS HÁTSZÖG α 2 - OLDAL HÁTSZÖG λ - TERELŐSZÖG EGYENETLEN KOPÁS ÉS ÉRDESSÉG A MENET OLDALON MENET ESZTERGÁLÁS AZONOS KOPÁS ÉS ÉRDESSÉG 29

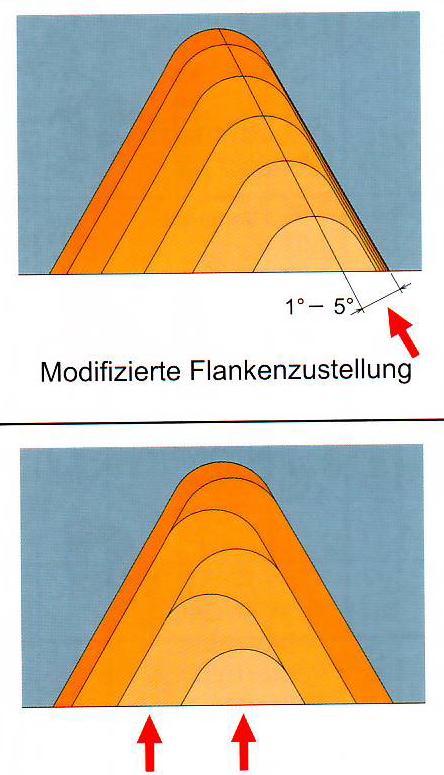

30 TECHNOLÓGIAI ADATOK Járműszerkezeti anyagok és megmunkálások II. v FORGÁCSOLÁSI SEBESSÉG f ELŐTOLÁS MENETEMELKEDÉS a FOGÁSMÉLYSÉG - FOGÁSFELOSZTÁS MDBANYAG-ÉLANYAG RADIÁLIS ELTOLT OLDALIRÁNYÚ OLDALIRÁNYÚ VÁLTAKOZÓ OLDALIRÁNYÚ MENET ESZTERGÁLÁS 30

31 MENET ESZTERGÁLÁS 31

32 ESZTERGAGÉPEK 32

33 Járműszerkezeti anyagok és megmunkálások II. ESZTERGÁK CSOPORTOSÍTÓ ÁTTEKINTÉSE - 1 ESZTERGAGÉPEK 33

34 ESZTERGÁK CSOPORTOSÍTÓ ÁTTEKINTÉSE - 2 ESZTERGAGÉPEK 34

35 HAGYOMÁNYOS ESZTERGA FŐ RÉSZEI ESZTERGAGÉPEK 35

36 REVOLVERESZTERGA Járműszerkezeti anyagok és megmunkálások II. ESZTERGAGÉPEK 36

37 TORONYREVOLVER Járműszerkezeti anyagok és megmunkálások II. ESZTERGAGÉPEK 37

38 DOBREVOLVERESZTERGA ESZTERGAGÉPEK 38

39 DOBREVOLVER Járműszerkezeti anyagok és megmunkálások II. ESZTERGAGÉPEK 39

40 40

41 KARUSSZELESZTERGA KÉTÁLLVÁNYOS EGYÁLLVÁNYOS ESZTERGAGÉPEK 41

42 VASÚTI KERÉK ESZTERGÁLÁSA EGYÁLLVÁNYOS KARUSSZELESZTERGÁN ESZTERGAGÉPEK 42

43 KARUSSZELESZTERGA ESZTERGAGÉPEK 43

44 VEZÉRMŰTENGELY ESZTERGÁLÁSA NILES ALKALMAZÁSOK 44

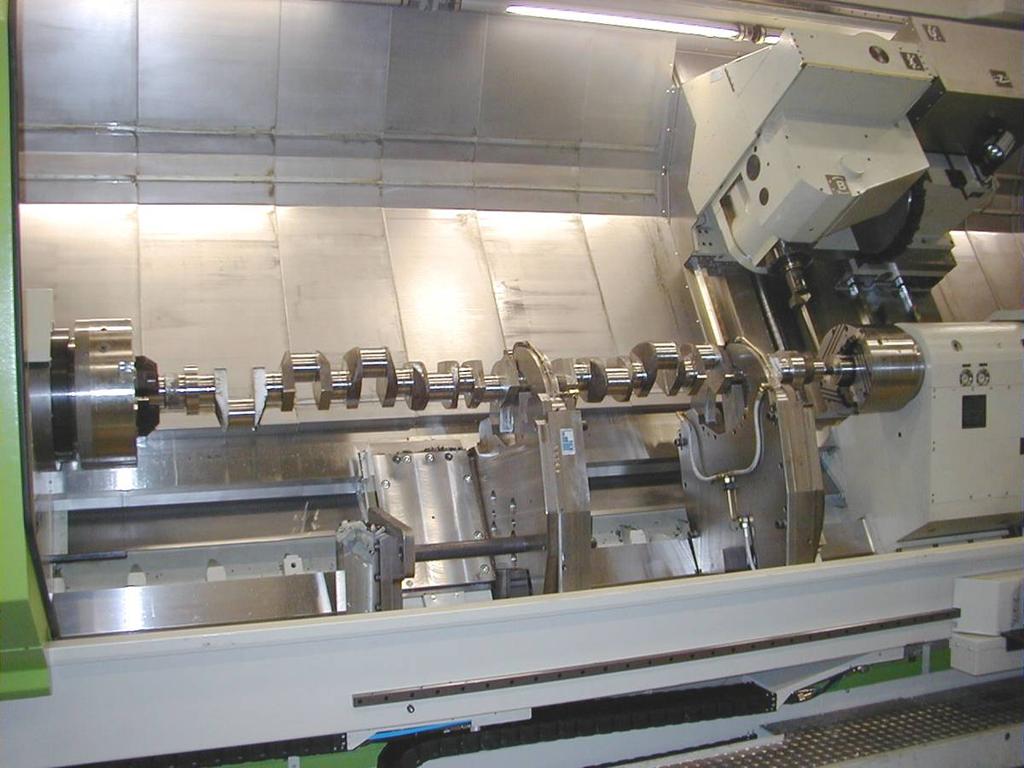

45 FŐTENGELYEK ESZTERGÁLÁSA NILES ALKALMAZÁSOK 45

46 FŐTENGELY ESZTERGÁLÁSA 46

47 VASÚTI FÉKTÁRCSA ESZTERGÁLÁSA VASÚTI KEREKEK ESZTERGÁLÁSA ALKALMAZÁSOK HEGENSCHEIDT MFD 47

48 VASÚTI KEREKEK ESZTERGÁLÁSA CERATIZIT ALKALMAZÁSOK HEGENSCHEIDT MFD 48

49 VASÚTI KEREKEK ESZTERGÁLÁSA ALKALMAZÁSOK HEGENSCHEIDT MFD 49

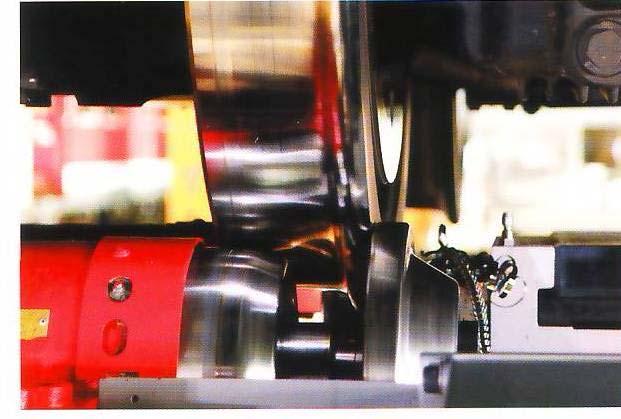

50 VASÚTI KEREKEK ESZTERGÁLÁSA ALKALMAZÁSOK HEGENSCHEIDT MFD 50
