1 / I. félév Fúrás Dr. Szmejkál Attila Ozsváth Péter Budapesti Műszaki és Gazdaságtudományi Egyetem Közlekedésmérnöki Kar Járműgyártás és javítás Tanszék H-1111, Budapest Bertalan L. u. 2. Zép szmejkal@kgtt.bme.hu, ozsvath@kgtt.bme.hu :43 1

2 Gühring 2

3 FORGÁCSOLÓ Járműszerkezeti anyagok és megmunkálások II. -FŐMOZGÁS: FORGÓ (SZERSZÁM) KIVÉTEL: ESZTERGA MUNKADARAB - MELLÉKMOZGÁS: EGYENES VONALÚ HALADÓ (SZERSZÁM) ØD FURAT ELŐÁLLÍTOTT FELÜLETEK: -HENGERES -KÚPOS - SÍK (FORGÁSTENGELYRE MERŐLEGES) -MENET - KÜLÖNLEGES FÚRÁS, FURATMEGMUNKÁLÁS l ZSÁK ÁTMENŐ RÖVID: l/d 0,5 NORMÁL: 0,5 < l/d 3 HOSSZÚ: 3 < l/d 10 MÉLYFURAT: l/d >10 F: Dudás I. 3

4 Frischherz: Fémtechnológiai tábl. I. FÚRÁS, FURATMEGMUNKÁLÁS 4

5 FÚRÁS TELIBE FÚRÁS TÖMÖR ANYAGBA FELFÚRÁS MEGLÉVŐ FURAT BŐVÍTÉSE ÁTMENŐ ZSÁK FURATOK FÚRÓSZERSZÁMOK CSIGAFÚRÓK (Ø0,05 50mm) KÉTÉLŰ (HÁROMÉLŰ) - HENGERES SZÁRÚ - KÚPOS SZÁRÚ FÚRÁS RÖVID, NORMÁL, HOSSZABBÍTOTT SZÁRÚ 5

6 NORMÁL ACÉL δ=18º-30º KEMÉNY RIDEG δ=10º-15º ANYAG (ÖV.) CSÚCSSZÖG: 2 χ 118º PUHA ANYAG δ=18º- 30º (ALUMÍNIUM) δ HORONY EMELKEDÉSI SZÖG KIVITELE SZERINT: 130º- 140º MŰANYAG: 60º- 90º -TÖMÖR(HSS, HW, CN) - FORRASZTOTT LAPKÁS (HW) -CSERÉLHETŐ ÉLŰ FEJŰ BEVONATOS TiN TiCN, TiC TiAlN FÚRÁS 6

7 FÚRÁS 7

8 HÁROMÉLŰ FÚRÓ (KENNAMETAL) FÚRÁS 8

9 CSERÉLHETŐ ÉLŰ FÚRÓ (ARNO SHARK DRILL) FÚRÁS 9

10 CSERÉLHETŐ ÉLŰ FÚRÓ (KENNAMETAL) FÚRÁS 10

11 CSERÉLHETŐ FEJŰ FÚRÓ (SECO) FÚRÁS ISCAR CHAMDRILL VIDEO 11

12 A FÚRÁS TECHNOLÓGIÁJA FORGÁCSOLÁSI SEBESSÉG C v = n = 1000 v d π T m n [1/min] v [m/min] d [mm] ELŐTOLÁS f = C D x f (x f ~0,6) [mm/ford] ÉLTARTAM FÚRHATÓ FURATHOSSZ [m] BEN (2 5 m) ELŐFÚRÁS FÚRÓ KIEMELÉS VEZETÉS FÚRÓPERSELLYEL HŰTÉS -KÜLSŐ -BELSŐ! FÚRÁS 12

13 FORGÁCSOLÁSI ERŐ, NYOMATÉK F V1 F 1 F V1 =k S A A=b h F P2 F P1 F 2 F P2 F V2 F FORGÁCSOLÁSI ERŐ F V FŐFORGÁCSOLÁSI ERŐ F f ELŐTOLÁS IRÁNYÚ ERŐ F P PASSZÍV ERŐ F P1 D f A= = 2 z χ h= f sin κ z b= D 2 sinκ D f 4 χ A z élek száma általában 2 F v1 = k s D f 4 F 2 F F F 1 f2 f2 FÚRÁS F v össz = z F v1 = 2 F v1 D k M össz = 2 F v1 = s D 2 f

14 14 k s R k sköz SZALAG KERESZTÉL χ χ A F V1 =k S A A=b h sinκ 2 f sinκ z f h = = f 4 d D k F f 4 d D Α s v1 = = sin κ 2 d D b = v F v1 z F ÖSSZ = 8 d D f k 4 d D f 4 d D k 2 K F 2 M 2 2 s s v1 ÖSSZ = + = = ERŐKAR: 4 d D 4 d D 2 d + = +

15 A PASSZÍV ERŐK KIEGYENLÍTIK EGYMÁST, HA AZONOS AZ ÉLHOSSZ ÉS AZ ELHELYEZKEDÉSI SZÖG, HA NEM OLDALIRÁNYÚ ERŐ (F f1 -F f2 >0) FÚRÓ KIHAJLÁS, TÖRÉS. ÉLEZÉS!!! FÚRÁSI TELJESÍTMÉNY P V = M n = M M D 3000 n FORDULATSZÁM [ford/min] v C FORG. SEB. A KÜLSŐ ÁTMÉRŐN [m/min] D FÚRÓ ÁTMÉRŐJE [mm] v c = v C [kw] P V = F vössz v C [kw] P GÉP = P η V 15

16 FÚRÁS VÁLTÓLAPKÁS TELIBEFÚRÓ VAL RÖVID FURATOK: L = 3-5D NAGY FORGÁCS TELJESÍTMÉNY FORGÓ SZERSZÁM ÁLLÓ SZERSZÁM VÁLTÓLAPKÁS TELIBEFÚRÓ FORRÁS: COROMANT 16

17 VÁLTÓLAPKÁS TELIBEFÚRÓ 17

18 Ø17-41 Ø60-80 Ø14-29 Ø27-59 Ø VÁLTÓLAPKÁS FÚRÓKKAL VÉGEZHETŐ MŰVELETEK VÁLTÓLAPKÁS FÚRÓK FORRÁS: COROMANT 18

19 FOGÁS FELOSZTÁS KÜLSŐ LAPKA A FOGÁSBÓL A KÜLSŐ LAPKA LÉP KI ELŐSZÖR ÍGY EGY ÉLES KORONG KELETKEZIK KILÉPÉSKOR, AMELY ELREPÜL. BALESETVESZÉLY! BELSŐ LAPKA FORGÁCS ALAKJA, SZÉLESSÉGE A LAPKÁTÓL FÜGG! INTENZÍV HŰTÉS Q [l/min] ØD [mm] FORGÁCS ELTÁVOLÍTÁS! VÁLTÓLAPKÁS FÚRÁS FORRÁS: GARANT, COROMANT 19

20 MÉLYFÚRÁS L L= x D D >20 MEGMUNKÁLÁSI PONTOSSÁGA IT 8-10 ÉRDESSÉG Ra 0,1-3μm TELIBE FÚRÁS MAGFÚRÁS FELFÚRÁS SZERSZÁM -EGYÉLŰ -BTA -EJEKTOROS FORGÁCSOLÁS FŐMOZGÁS: FORGÓ - MUKADARAB -SZERSZÁM - MINDKETTŐ ELLENTÉTES IRÁNYBAN MELLÉKMOZGÁS: EGYENES HALADÓ SZERSZÁM VÉGZI MÉLYFÚRÁS 20

21 EGYÉLŰ MÉLYFÚRÁS SZERSZÁMAI 21

22 MEGMUNKÁLÁS EGYÉLŰ MÉLYFÚRÓVAL FÚRÓFEJ FORGÁCS ÉS HŰTŐ- KENŐ A. KIVEZETÉS TÖMÍTÉS TÁMASZOK HAJTÁS MDB. FÚRÓPERSELY HÁZ HŰTŐ-K. HOZZÁVEZETÉS MÉLYFÚRÁS 22

23 MEGFELELŐ BEKEZDÉS BIZTOSÍTÁSA FÚRÓPERSELY BEKEZDŐ FURAT MÉLYFÚRÁS 23

24 BTA Járműszerkezeti anyagok és megmunkálások II. MÉLYFÚRÁS EJEKTOROS FORRÁS: KÖNIG 24

25 FORGATTYÚS TENGELY MÉLYFÚRÁSA FORRÁS: GÜHRING 25

26 MAGFÚRÁS Járműszerkezeti anyagok és megmunkálások II. VÁLTÓLAPKÁS ÖNSZORÍTÁSÚ MAGFÚRÁS 26

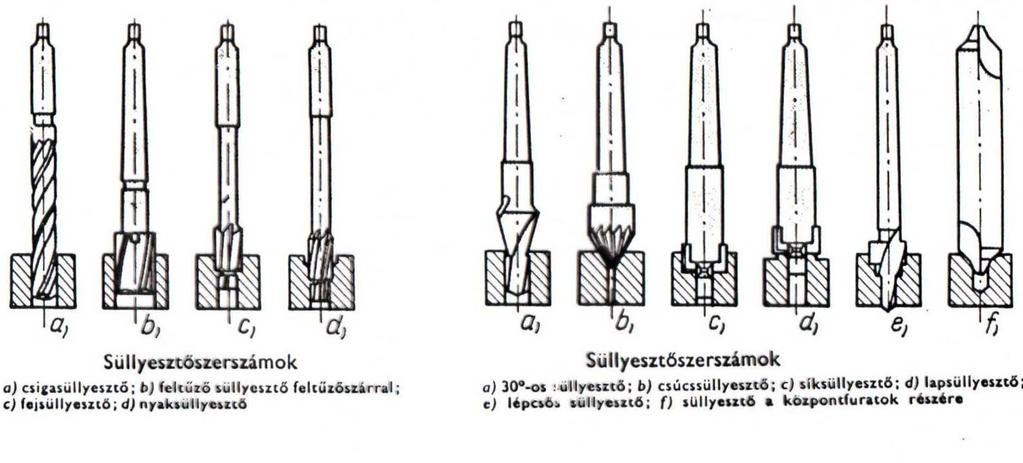

27 SÜLLYESZTÉS Járműszerkezeti anyagok és megmunkálások II. MEGLÉVŐ FURAT BŐVÍTÉSE, ILL. ALAKJÁNAK MEGVÁLTOZTATÁSA SÜLLYESZTÉS 27

28 FURAT BŐVÍTÉS SZERSZÁM ELŐFURAT CSIGAFÚRÓ SÜLLYESZTŐ FELTŰZHETŐ SÜLLYESZTŐ 0,3 x D 0,75 x D 0,8 x D D: KÉSZ FURAT ÁTMÉRŐJE 3 ÉLŰ CSIGASÜLLYESZTŐ 4 ÉLŰ FELTŰZHETŐ SÜLLYESZTŐ Ø30 220mm F 1 =k S A SÜLLYESZTÉS SÜLLYESZTÉS HOMLOKSÜLLYESZTÉS F: TSCHÄTSCH 28

29 DÖRZSÖLÉS Járműszerkezeti anyagok és megmunkálások II. BEFEJEZŐ FINOM MEGMUNKÁLÁS A FURAT MÉRET-, ALAK PONTOSSÁGÁNAK (IT7, IT6-IT9) (HW-NÉL IT5) NÖVELÉSE, ÉRDESSÉGÉNEK CSÖKKENTÉSÉRE. (Rz 3-15μm) FORGÁCSOLÓ FŐMOZGÁS: FORGÓ MELLÉKMOZGÁS: EGYENES, HALADÓ SZERSZÁM KÉZI GÉPI SZERSZÁM VÉGZI RÁHAGYÁS DÖRZSÖLÉSRE (König) ÁTMÉRŐ (mm) (Frischherz) DÖRZSÖLÉS RÁHAGYÁS (mm) 0,05 0,1-0,2 0,5 29

30 DÖRZSÖLÉS Járműszerkezeti anyagok és megmunkálások II. SZERSZÁM: TÖBBÉLŰ ÉLEK SZÁMA PÁROS EGYMÁSSAL SZEMBEN, DE EGYENLŐTLEN OSZTÁSBAN REZGÉS ELKERÜLÉSE!! KÉZI GÉPI EGYÉLŰ VÁLTÓ ÉLŰ (HW, HT, HC, PKD!), VEZETŐLÉCEK (3) F: TSCHÄTSCH KÉZI GÉPI I A ÉLHOSSZ I E FOGÁSBAN LÉVŐ ÉLHOSSZ TÖBBÉLŰ -TÖMÖR -FELTŰZHETŐ - EGYENES ÉLŰ HSS - SPIRÁL ÉLŰ FORRASZTOTT - ÁLLÍTHATÓ DEFORMÁCIÓS ÁLLÍTÁS (KÉZI) KÚPOS ÁLLÍTÁS, CSERÉLHETŐ KÉSEK FURAT SZERINT -ÁTMENŐFURATHOZ - ZSÁKFURATHOZ HOMLOKFELÜLETEN IS FORGÁCSOL! - ALAKOS DÖRZSÁRAK (KÚPOS) 30

31 DÖRZSÖLÉS F: FRISCHHERZ A DÖRZSÁRAK ÖNVEZETŐK!!! FELFOGÁSUK A GÉPRE ÚSZÓ-LENGŐ BEFOGÁS! 31

32 MENETFÚRÁS FORGÁCSOLÓ Járműszerkezeti anyagok és megmunkálások II. FŐMOZGÁS: FORGÓ MELLÉKMOZGÁS: EGYENES VON. ELŐTOLÁS MENETEMELKEDÉS KÉZI KÉSZLET (3DB-OS) GÉPI f: GARANT HOSSZ KIEGYENLÍTŐS BEFOGÁS SZINKRON BEFOGÁS f: KÖNIG MENETFÚRÁS FORGÁCS ELVEZETÉS - ZSÁKFURATNÁL AZ ELŐTOLÁSSAL ELLENTÉTESEN -ÁTMENŐ FURATNÁL ELŐTOLÁSSAL EGYEZŐEN 32

33 SZERSZÁM HSS HSS-PM HW, HC BEVONATOS TiN TiAlN EGYENES VAGY SPIRÁLHORNYÚ. MENETFÚRÁS 33

34 MENETFÚRÁS TITEX VIDEO 34

35 MENETFÚRÁS TITEX VIDEO 35

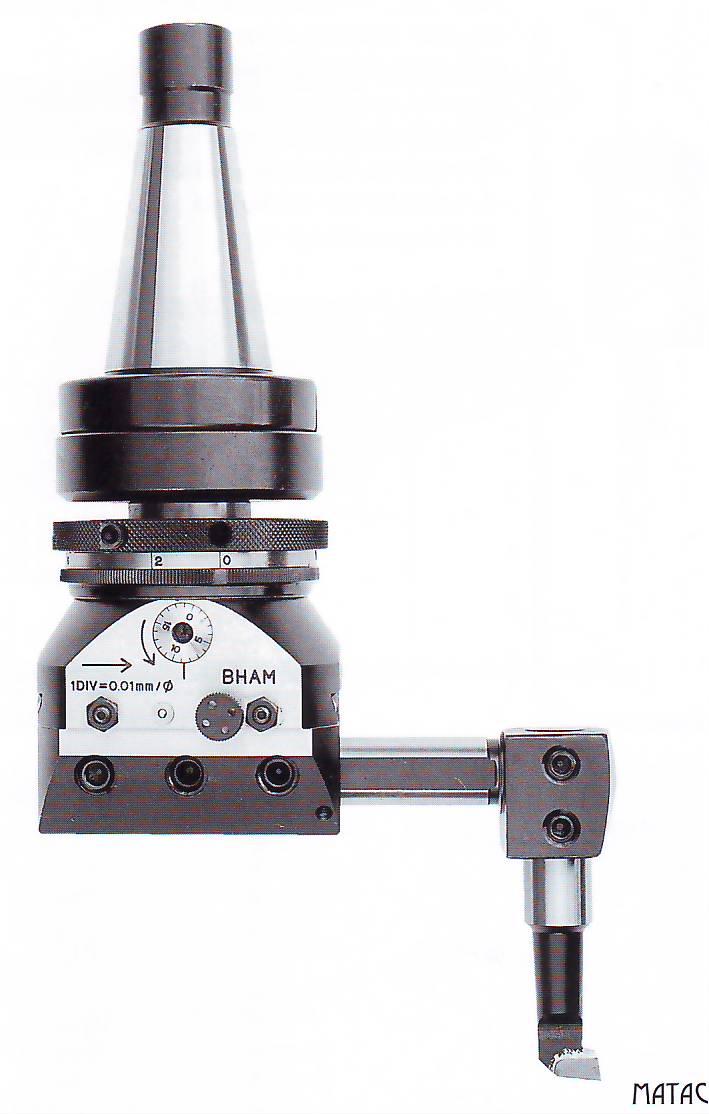

36 FURATBŐVÍTÉS KIESZTERGÁLÁSSAL V C V f FURATESZTERGÁLÁS 36

37 FURATESZTERGÁLÁS 37

38 FURATESZTERGÁLÁS FORRÁS: WNT 38

39 KIESZTERGÁLÁSSAL VÉGEZHETŐ MŰVELETEK FURATESZTERGÁLÁS 39

40 FURÓGÉPEK 40

41 OSZLOPOS FÚRÓGÉP ÁLLVÁNYOS FÚRÓGÉP FURÓGÉPEK 41

42 TÖBBORSÓS FÚRÓGÉP REVOLVERFEJES FÚRÓGÉP (Utólag felszerelhető orsó és revolverfej látható az ábrákon.) FURÓGÉPEK 42

43 SUGÁRFÚRÓGÉP FURÓGÉPEK 43

44 VÍZSZINTES FÚRÓ-MARÓMŰ FURÓGÉPEK 44

45 VÍZSZINTES FÚRÓ-MARÓMŰ MOZGÁSAI FURÓGÉPEK 45

46 VÍZSZINTES FÚRÓ-MARÓMŰ FURÓGÉPEK 46

47 FÚRÓAGGREGÁT Járműszerkezeti anyagok és megmunkálások II. FURÓGÉPEK 47

48 TÖBBORSÓS CNC FÚRÓAGGREGÁT FURÓGÉPEK 48

49 RADIÁL FÚRÓGÉP ELŐNYE: NAGY MUNKATÉR FURÓGÉPEK 49
