FORGÁCSOLÁS SZERSZÁMAI. előadás
|
|
- Andrea Kis
- 8 évvel ezelőtt
- Látták:
Átírás
1 FORGÁCSOLÁS SZERSZÁMAI előadás

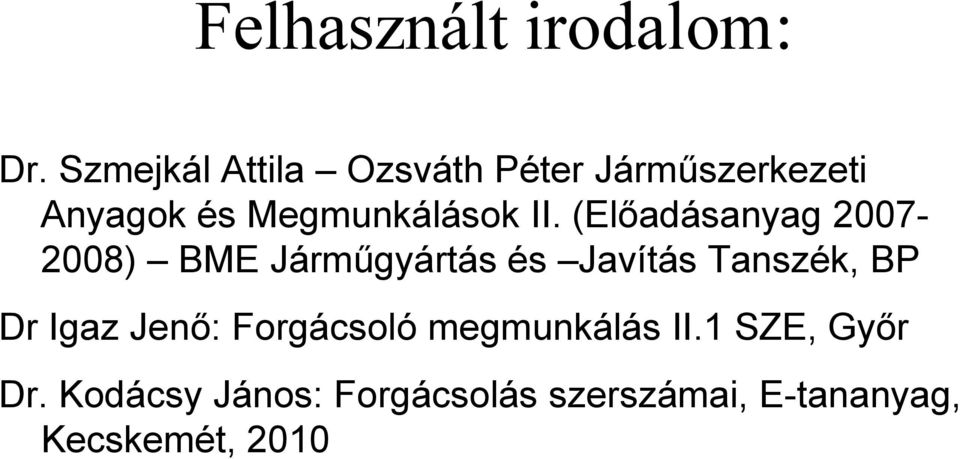

2 Felhasznált irodalom: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. (Előadásanyag ) BME Járműgyártás és Javítás Tanszék, BP Dr Igaz Jenő: Forgácsoló megmunkálás II.1 SZE, Győr Dr. Kodácsy János: Forgácsolás szerszámai, E-tananyag, Kecskemét, 2010
3 Forgácsoló eljárások Esztergálás
4 ESZTERGÁLÁS Esztergálással forgástestek munkálhatók meg, amelyek tengelyek, perselyek, hüvelyek és tárcsák, vagy ezekhez hasonló alakú munkadarabok. Az esztergálás egyélű szerszámmal, állandó keresztmetszetű forgács folyamatos leválasztásával végzett forgácsolás.
5 n f v FORGÁCSOLÁSI SEBESSÉG a n FORDULATSZÁM a FOGÁSMÉLYSÉG f - ELŐTOLÁS FORGÁCSOLÓ FŐMOZGÁS: FORGÓ MELLÉKMOZGÁS: HALADÓ TENGELY IRÁNYÚ: HOSSZ SURÁR IRÁNYÚ: KERESZT MINDKÉT IRÁNYBAN ESZTERGÁLÁS PÁLYAMENTI FORG. FŐMOZGÁST A MUNKADARAB MELLÉKMOZGÁST A SZERSZÁM VÉGZI Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )
6 ESZTERGÁLÁS
7 Az esztergálás lehet: Nagyolás: pontossága: IT12-14, az érdesség Ra = 12,5 Félsimító :pontossága: IT10-11, az érdesség: Ra = 3,2-12,5. Simítás :pontossága: IT7-9, az érdesség: Ra = 1,6-6,3.
8 ESZTERGÁLÁS FELOSZTÁSA: MEGMUNKÁLÁS HELYE SZERINT: KÜLSŐ PALÁST ESZTERGÁLÁS BELSŐ FURAT ESZTERGÁLÁS ELŐÁLLÍTOTT FELÜLET SZERINT: - HENGERES - SÍK (FORGÁSTENGELYRE MERŐLEGES) - KÚP - FORGÁSTEST (GÖMB, PROFILOS) - MENET - KÜLÖNLEGES POLIGON (SOKSZÖG) HÁTRAESZTERGÁLT (SPIRÁL) Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )
9 ESZTERGÁLÁS

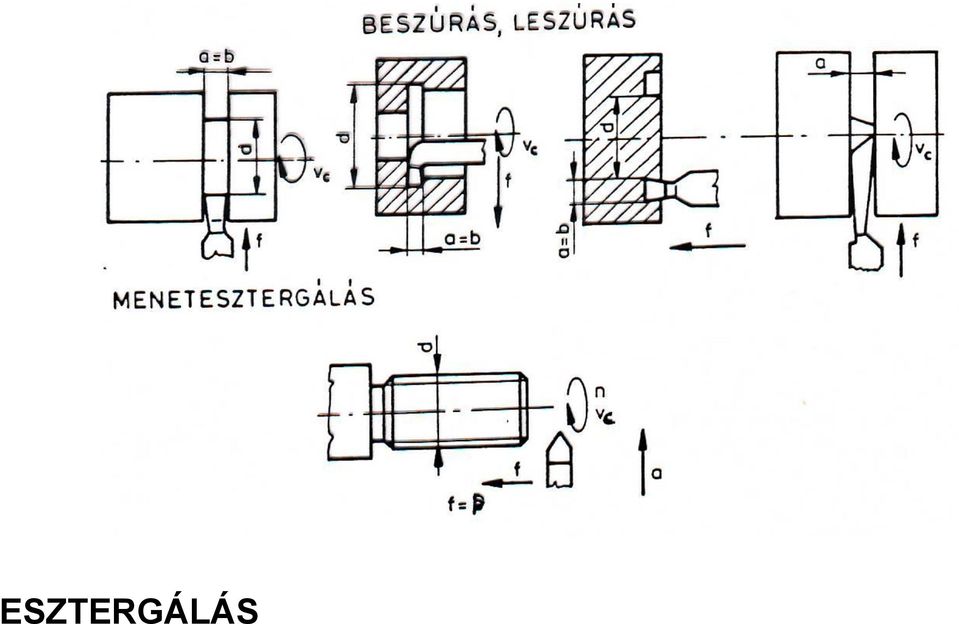

10 ESZTERGÁLÁS
11 v (n) A f a n MDB. FORDULATSZÁM κ b = a / sin h = f sin κ κ A = b h = a f v f v FORGÁCSOLÁSI SEBESSÉG v f ELŐTOLÁSI SEBESSÉG f ELŐTOLÁS a FOGÁSMÉLYSÉG h FORGÁCSVASTAGSÁG b FORGÁCSSZÉLESSÉG A FORGÁCS KERESZTMETSZET Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

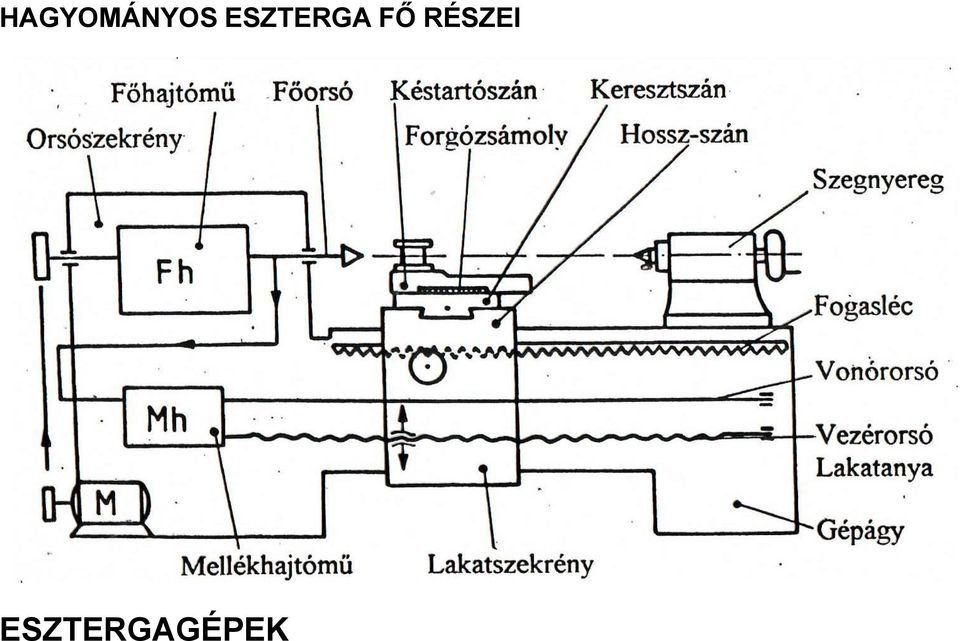

12 HAGYOMÁNYOS ESZTERGA FŐ RÉSZEI ESZTERGAGÉPEK
13 Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag, 2010
14
15 ESZTERGÁLÁS SZERSZÁMA: EGYÉLŰ FORGÁCSOLÁSI IRÁNYA SZERINT: - JOBBOS - BALOS - SEMLEGES JELLEGE SZERINT: KÜLSŐ BELSŐ KIVITELE SZERINT: - TÖMÖR - FORRASZTOTT LAPKÁS - SZERELT VÁLTÓLAPKÁS ANYAGA SZERINT: - HSS - HW, HT, HC, HF - CA, CM, CN, CC, CR - BN, DP, (CBN, PKB, PKD) Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )
16 Keménység / vágósebesség Szerszámanyagok összehasonlítása GYÉMÁNT KÖBÖS BÓRNITRID IDEÁLIS ÉLANYAG KERÁMIA CERMET KEMÉNYFÉM GYORSACÉL Szívósság / előtolás
17 Tömör - gyorsacél Az esztergakés élgeometriáját köszörüléssel alakítjuk ki a HSS hasábból
18 Tömör, HSS kések
19 Forrasztott lapkás kések Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag, 2010
20 P HOSSZÚ FORGÁCSOT ADÓ (ötvözetlen, gyengén ötv.-, ACÉLOK erősen ötv. acélok, acélöntvények) M ROZSDAMENTES ACÉLOK K RÖVID FORGÁCSOT ADÓ temper-, szürke-, gömbgrafitos öntvények N NEM VAS FÉMEK S HŐÁLLÓ SZUPERÖTVÖZETEK (Ni, Co alapú) titánötvözetek H EDZETT ANYAGOK
21 Szerelt lapkás szerszám Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag, 2010
22 VÁLTÓLAPKÁS KÉSEK ÉS A LEHETSÉGES FORGÁCSOLÁSI IRÁNYOK
23 A MUNKADARAB BEFOGÁSA ESZTERGÁN
24 3 pofás tokmány
25 síktárcsa
26 A MUNKADARAB BEFOGÁSA BEFOGÁS SÍKTÁRCSÁN PATRONOS BEFOGÁS - HÚZOTT CSISZOLT SZÁLANYAG - 0,1 0,15 TŰRÉSSEL KICSI ÁTFOGÁSI TARTOMÁNY! BEFOGÁS EXPANZIÓS TÜSKÉN
27 Patronos befogó
28 szegnyereg
29 A MUNKADARAB BEFOGÁSA BEFOGÁS CSÚCSOK KÖZÉ MENESZTÉS - ESZTERGASZÍV - HOMLOKMENESZTŐ FORGÓ CSÚCS ÁLLÓ CSÚCS FÉL CSÚCS
30
31
32 Csúcsfészek fúrók
33 A MUNKADARAB BEFOGÁSA BEFOGÁS TOKMÁNYBA l d l d < 3 BEFOGÁS TOKMÁNYBA 3 < l d < 12 CSÚCCSAL MEGTÁMASZTVA l d > 12 BÁBBAL ÁLLÓ BÁB MOZGÓ BÁB A SZERSZÁMMAL SZEMBEN!
34
35 Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag, 2010 BÁB
36 KÚP ESZTERGÁLÁSA
37
38 KÚP ESZTERGÁLÁSA
39 Pl. 1 : 20-as kúp esztergálásához a következők szerint járunk el: Két csúcs közé be kell fogni egy olyan hengeres tüskét, melynek ütése a központfuratokhoz képest minimális. A késtartóba egy mérőórát kell úgy rögzíteni, hogy a tapintója kb. csúcsmagasságban legyen. Ezután a durva beállítást végezzük el, a kéziszán elforgatásával, a kívánt szögre, esetünkbe 1º26', persze a perceket csak saccolni lehet. Ekkor a keresztszán mozgatásával a mérőóra 2-3 körbefordulása után 0-ra állítjuk az órát, majd a kéziszánt 20 mm-rel elmozdítjuk. Ha pontos lett volna az előzetes beállítás, most 0,5 mm-t kellene mutatni a mérőórának, persze ez elsőre nem szokott sikerülni, de két-három módosítás után biztos a siker.
40 Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag, 2010
41 GÖMB ESZTERGÁLÁSA
42 MENETEK JELÖLÉSE (MSZ ): M200x6(P2)LH 6H/6G 6g7g-R MENET SZELVÉNY BETŰJELE - MENET ÁTMÉRŐ - MENETEMELKEDÉS - TÖBB BEKEZDÉS OSZTÁSJELE - BALMENET - ILLESZTÉS - TŰRÉS - MENET LEKEREKÍTÉS - MENETHOSSZ MENET ESZTERGÁLÁS
43 MENET ESZTERGÁLÁS SZERSZÁM KIALAKÍTÁSA: - TÖMÖR (HSS) - FORRASZTOTT LAPKÁS (HW) - VÁLTÓLAPKÁS (HW, HT, HC ) LAPKA KIALAKÍTÁSA: TELJES PROFILÚ LAPKA RÉSZ PROFILÚ LAPKA FÉSÜS LAPKA (TELJES PROFIL)
44 MENET ESZTERGÁLÁS TECHNOLÓGIAI ADATOK v FORGÁCSOLÁSI SEBESSÉG MDBANYAG-ÉLANYAG f ELŐTOLÁS MENETEMELKEDÉS a FOGÁSMÉLYSÉG - FOGÁSFELOSZTÁS RADIÁLIS ELTOLT OLDALIRÁNYÚ OLDALIRÁNYÚ VÁLTAKOZÓ OLDALIRÁNYÚ
45 MENET ESZTERGÁLÁS
46 HAGYOMÁNYOS ESZTERGA FŐ RÉSZEI ESZTERGAGÉPEK
47 Esztergagépek Esztergáláskor a forgó főmozgást a munkadarab, az előtolómozgást (mellékmozgás) a szerszám végzi. Az esztergálás gépei olyan szerkezetek, amelyek ezt a kétféle mozgást egyidejűleg biztosítani tudják. A munkadarab mozgatását a főhajtómű, a szerszám mozgatását a főhajtóműtől függő előtolóhajtómű (mellékhajtómű) biztosítja.
48 ESZTERGAGÉPEK
49
50 Nagyoló hosszesztergálás 50
51 Alakos felület esztergálása Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag,
52 Beszúrás furatban Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag,
53 EGYETEMES (HAGYOMÁNYOS) ESZTERGA FŐ RÉSZEI ESZTERGAGÉPEK
54 Egyéb esztergagépek Működésük részletezése: Előadáson és Szerszámgépek 2 tantárgyban
55 CNC esztergák Számjegyvezérlésű esztergák, esztergaközpontok 2D, 3D, 4D 8D Egyorsós kétorsós - ellenorsós - ikerorsós Az ikerorsós gépeken a két főorsó minden tekintetben azonos tulajdonságokkal bír, ebben az esetben megosztoznak a megmunkálás különböző fázisain, az ilyen gépek gyakran teljesen szimmetrikus kivitelben készülnek.
56 Komplex megmunkálás Az iparban legtöbbet alkalmazott gépek jellemzői, hogy csak egy forgácsolási feladat marás, esztergálás, fúrás megoldására alkalmasak. Mellettük ma már megjelentek az úgynevezett komplex megmunkálásra alkalmas szerszámgépek is.
57 Komplex megmunkálás Az esztergálási és a marási művelet egy felfogásban egy gépben történő elvégzése, bizonyos munkadaraboknál a legtermelékenyebb megoldásokat eredményezi
58 Komplex megmunkálás Tipikus darab
59 Komplex megmunkálás Ø36-ra feszítve ESZTERGA Nagy mellékidő gépeken kívül MARÓ (Készülék, programozható körasztal)
60 Komplex megmunkálás
61 Komplex megmunkálás 4D 4D ESZTERGAKÖZPONT A és B oldalt egymás után készre munkálja Nem kell külön készülék, körasztal Nincs gépen kívüli mellékidő, csak munkadarab átfordítás Kevesebb bázisváltás SZE Gildemeister CTX310
62 Komplex megmunkálás 4D SZE Gildemeister CTX310
63 Komplex megmunkálás 8D 8 tengelyes esztergáló megmunkálóközpont EMCO HYPERTURN 645 MCplus
64 Komplex megmunkálás 8D 8D ESZTERGAKÖZPONT A és B oldalt egymás után készre munkálja Nem kell külön készülék, körasztal Nincs gépen kívüli mellékidő Ellenorsó átveszi a darabot (pontos átfogás egytengelyűség) Párhuzamosan dolgozhat A és B oldal egymástól függetlenül (főidő csökkenés)
65 8D esztergaközpont
66 MARÁS
67 MARÁS SZABÁLYOS, TÖBBÉLŰ SZERSZÁM FORGÁCSOLÁSI - FŐMOZGÁS: FORGÓ SZERSZÁM - MELLÉKMOZG.: HALADÓ (EGYENES, KÖR, CSAV., PÁLYAMENTI) MUNKADARAB A SZERSZÁM TENGELY ÉS MEGMUNKÁLT FELÜLET HELYZETE PALÁSTMARÁS II HOMLOKMARÁS SAROKMARÁS Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )
68 MARÁS ELŐÁLLÍTOTT FELÜLET: - SÍK - HENGER - CSAVAR - FOGAZAT (LEFEJTÉS) - ALAKOS - PROFILOZÁS (SZERSZÁM) - MÁSOLÁS (SABLON) - NC/CNC (PROGRAM)
69 MARÁS 2D 2 1/2 D 3D 5D + FELÜLET NORMÁLISA ÉS A MARÓTENGELY SZÖGE ÁLLANDÓ (~15º) EGYÜTT DOLGOZÓ 5 TENGELY
70 A marásnak két alapeljárása van: palástmarás (a) és homlokmarás (b).
71 PALÁSTMARÁS EGYENIRÁNYÚ MARÁS - BELÉPÉS A LEGNAGYOBB FORGÁCSVASTAGSÁGNÁL - NAGYOBB ÉLTARTAM - MEREV, JÁTÉKMENTES GÉP (BEHÚZZA A MDB-OT) ELLENIRÁNYÚ MARÁS - 0 FORGÁCSVASTAGSÁGNÁL LÉP BE, CSÚSZIK AZ ÉL - KISEBB ÉLTARTAM - ÁLTALÁNOSAN HASZNÁLT Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )
72 palástmarás
73 Homlokmarás - nagyolás Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag, 2010
74 Homlokmarás - simítás Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag,
75 Homlok-palást Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag, 2010
76 FORGÁCSOLÁSI ERŐ PALÁSTMARÁSNÁL (EGYENESFOGÚ MARÓ!) V f ELŐTOLÁSI SEBESSÉG F Z FOGANKÉNTI ELŐTOLÁS f z vf z n z MARÓ FOGSZÁMA n MARÓ FORDULATSZÁMA - ÁTFOGÁSI SZÖG FORGÁCSOLÁSI ERŐ F 1 = A k s = k s b h k F 1 EGY FOGRA ESŐ FORG. ERŐ h K KÖZEPES FORGÁCSVASTAGSÁG b FORGÁCS SZÉLESSÉG Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )
77 PALÁSTMARÓ FELFOGÁSA: PALÁSTMARÁSNÁL - KIS FORGÁCSOLÁSI SEBESSÉG - NAGY ELŐTOLÁS - NAGY ÉLTARTAM (400 PERC) FORRÁS: TSCHÄTSCH CSOPORTMARÓ HŰTÉS BEVONATOLÁS
78 HOMLOKMARÁS TELJESÍTMÉNYE KÉTSZERESE A PALÁSTMARÁSNAK SZERSZÁM DÖNTŐEN VÁLTÓLAPKÁS - KÖZVETLENÜL A TESTBE FOGOTT MARÁS
79 - KAZETTÁS
80 - KAZETTÁS (f: EMUGE)
81 MARÁS MARÓSZERSZÁMOK ALAK SZERINT: - PALÁST (EGYENES-, FERDE ÉLŰ, JOBBOS, BALOS) - HOMLOK - SAROK - SZÖG - TÁRCSA - SZÁR (GÖMB, TORUSZ, T HORONY STB.) - ALAKOS - MENET - LEFEJTŐ ANYAGA SZERINT: HSS, HSS-PM, HW, HT, HC, PKB, PKD, CN
82 MARÓSZERSZÁMOK KIALAKÍTÁSA SZERINT: TÖMÖR (HSS, HW, HT BEVONATOLT!) FORRASZTOTT (HW) VÁTÓLAPKÁS (HSS-PM, HW, HT, HC, CA, CN, PKD, PKB) LAPKA BEFOGÁS: - TESTBE (KÖZVETLENÜL, LAPKATARTÓBA) - KAZETTÁBA (FIX, ÁLLÍTHATÓ)
83 A szerszám és a munkadarab befogása A marók befogásakor két szempontot kell figyelembe venni: egyrészt megfelelő legyen a futáspontosság, másrészt biztosítható legyen a nyomatékátadás. Ezt a maróorsók furatának meredek- vagy Morse-kúpos kiképzésével, és behúzószár alkalmazásával oldják meg.
84 Munkadarab megfogása Asztalra fogatás szorító-vasakkal Gépsatuba: Készülékbe - egyszerű gépsatu - szögben állítható gépsatu Forgatáshoz, szögosztáshoz: - szögskálás, vagy osztótárcsás körasztalra - osztófejbe
85 Marógépek A marógépek sík és alakos felületek, valamint ezek kombinációinak előállítására használhatók. Termelékenységük általában nagyobb, pontosságuk jobb, mint a hasonló feladatok ellátására szolgáló gyalugépeké, és bonyolultabb alakzatok készítésére is alkalmasak. A marószerszámok befogása és forgatása (főmozgás) a speciálisan kiképzett maróorsóval történik. A maróorsó helyzete vízszintes és függőleges lehet. A mellékmozgásokat általában a munkadarab végzi szánrendszerek segítségével. A mellékmozgások egyenes vonalú vagy forgómozgások lehetnek
86 MARÓGÉPEK MARÓGÉPEK - EGYETEMES - FÜGGŐLEGES - VÍZSZINTES - HOSSZMARÓGÉP - MÁSOLÓ - LEFEJTŐ - NC, CNC MEGMUNKÁLÓ KÖZPONT KÜLÖNLEGES - FORGATTYÚSTENGELY- - BÜTYKÖSTENGELY MARÓK - MENETMARÓK
87 MARÓGÉPEK
88 MARÓGÉPEK
89 Az egyetemes marógép a konzolos marógépek csoportjába tartozik. A maróorsó vízszintes elhelyezésű. A maróorsóba befogott marótengely végét a gerendán elhelyezett állítható helyzetű orsócsapágy (bak) támasztja meg. Az egyetemes marógép függőleges tengelyű marófejjel is felszerelhető Egyetemes marógép
90 Egyéb marógépek Működésük részletezése: Előadáson és Szerszámgépek 2 tantárgyban
91 MARÓGÉPEK
92 MEGMUNKÁLÓ KÖZPONTOK MEGMUNKÁLÓ KÖZPONT - EGY FELFOGÁS ALATT KÜLÖNBÖZŐ MEGMUNKÁLÁSOKAT (FÚRÁS, MARÁS, DÖRZSÖLÉS, MENETFÚRÁS STB.) TUD VÉGREHAJTANI. - AUTOMATIKUS SZERSZÁMCSERE A SZERSZÁMTÁRBÓL - CNC, NC VEZÉRLÉS - KÖRASZTAL (MEGMUNKÁLÁS TÖBB OLDALRÓL) - MUNKADARAB-VÁLTÁS (PALETTA) - MÉRÉS, FELÜGYELET
93 A számvezérlésű gépek vezérlési rendszerei Ahány tengely összhangban vezérelhető, annyi dimenziós pályavezérlésről (D) beszélhetünk. Tehát a dimenziószám az eredő sebességvektor különböző tengelyek irányába eső sebességkomponensek száma. Ha az NC nem képes minden tengelyt összhangban mozgatni (azaz pályavezérelni) a fennmaradó (csak szakaszvezérelhető) tengelyeket fél dimenziószámmal jelölték. A felső ábra 2D pályavezérlést, az alatta levő ábra 2.5D pályavezérlést mutat. Ez utóbbi "teraszos" megmunkálást jelent, azaz síkban (2D) pályavezérelhető és a harmadik tengely mentén szakaszos elmozdulást eredményez. 2D 2,5D
94 A számvezérlésű gépek vezérlési rendszerei Valódi térbeli alakzatok általában 3-5D pályavezérléssel munkálhatók meg, mert a geometria lekövetése mellett a maró optimális élszögeit is be kell állítani. A fenti ábra egy térbeli alakzat megmunkálását mutatja. Az alsó ábrán egy DECKEL MAHO DMU 70 evolution 5 tengelyes megmunkáló-központ látható. 3-5D
95 Folyamatos 5 tengelyes megmunkálás szimulációja
96 Köszönöm a figyelmet
