1 2011. tavaszi félév A forgácsolás alapjai Dr. Ozsváth Péter Dr. Szmejkál Attila Budapesti Műszaki és Gazdaságtudományi Egyetem, Járműgyártás és javítás Tanszék, 1111, Budapest, Bertalan L. u. 2. Z 608., tel./fax: / Budapest Universityof Technology and Economics Járműgyártás és -javítás Tanszék 1 Forgácsolás célja: a felesleges anyagréteg ráhagyás eltávolítása a munkadarabra előírt alak, méret, felületi minőség, követelményeinek megfelelően, gazdaságosan. 2 1

2 Forgácsolás: a munkadarabról alakjának, méretének, felületének megváltoztatása céljából, a szerszám élének (éleinek) segítségével, mechanikai úton, anyagrészecskék leválasztása, forgács formájában. 3 Megmunkálási eljárások (ISO): 4 2

3 A forgácsolás csoportosítási szempontjai: élgeomtria meghatározottsága szerszámél forgácsolási feltételei automatizáltság szintje (kézi, automatizált) kialakítandó felület (sík, henger, csavar stb.) forgácsolás kinematikája (lefejtő) szerszám alakja, fajtája, anyaga 5 Élgeometria meghatározottsága alapján: Olyan forgácsolás, amelynél az alkalmazott szerszám éleinek száma élgeometriája munkadarabhoz viszonyított helyzete meghatározott Határozott élgeometriájú megmunkálás nem meghatározott Határozatlan élgeometriájú megmunkálás 6 3

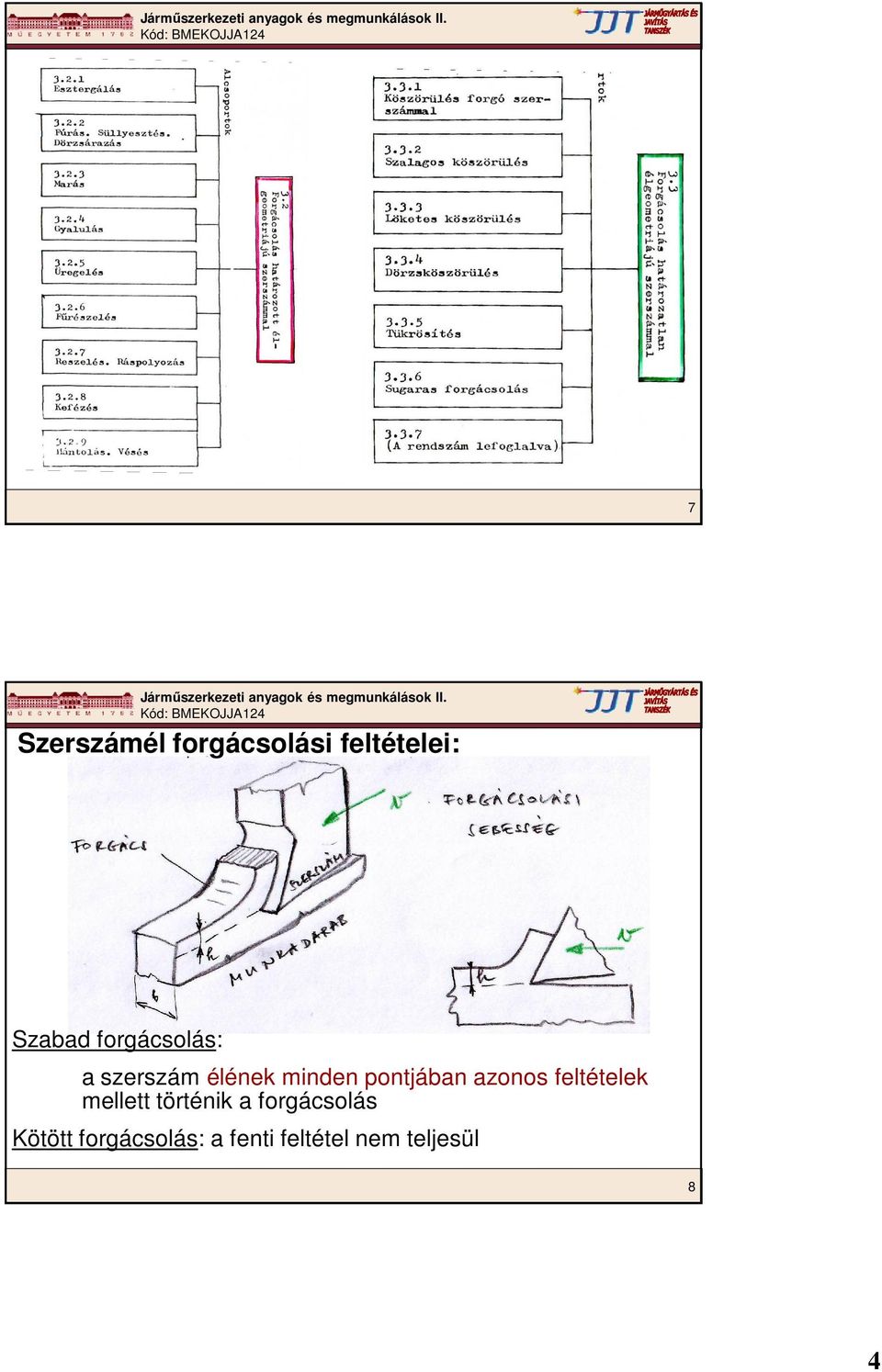

4 7 Szerszámél forgácsolási feltételei: Szabad forgácsolás: a szerszám élének minden pontjában azonos feltételek mellett történik a forgácsolás Kötött forgácsolás: a fenti feltétel nem teljesül 8 4

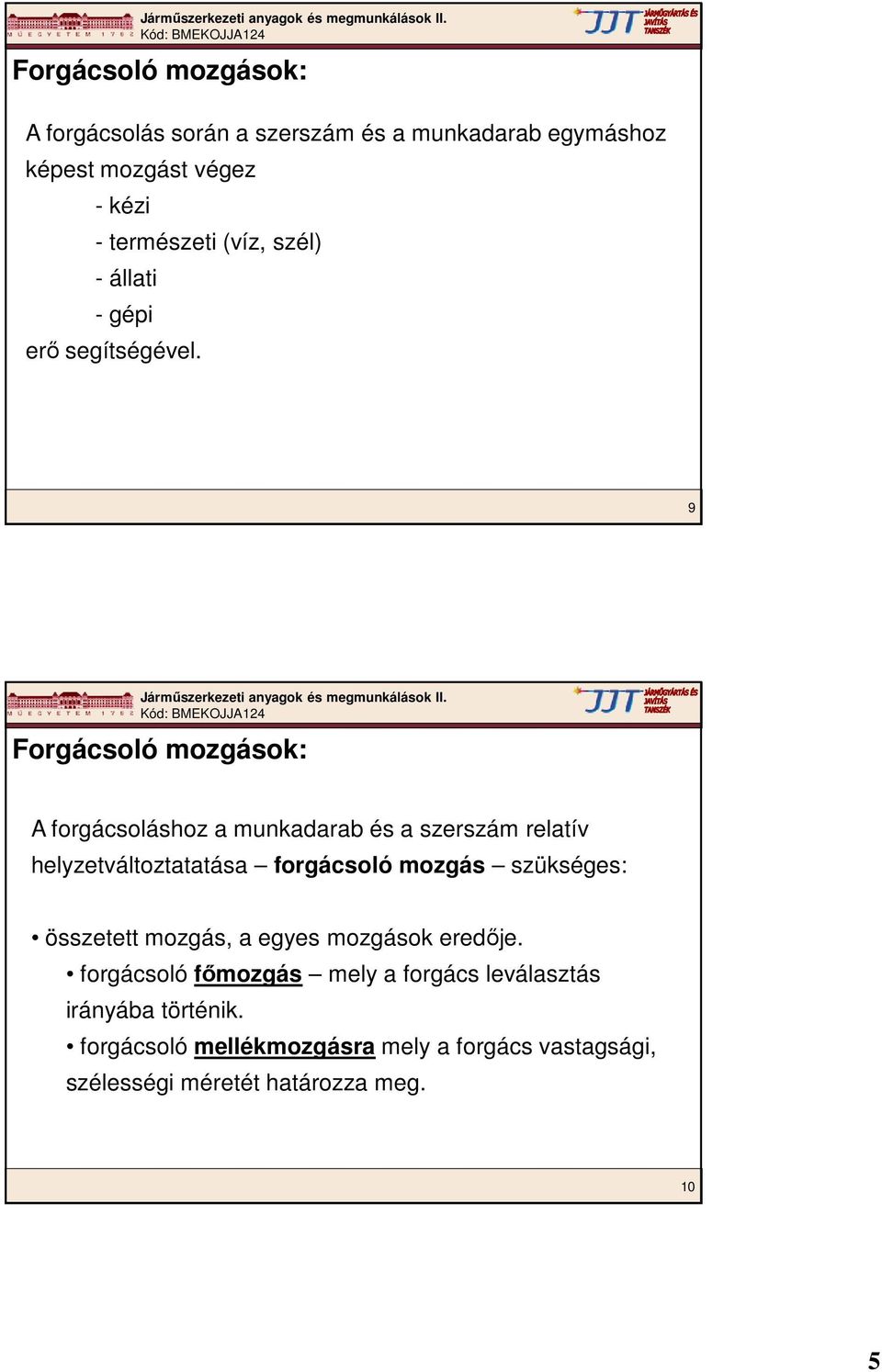

5 Forgácsoló mozgások: A forgácsolás során a szerszám és a munkadarab egymáshoz képest mozgást végez - kézi - természeti (víz, szél) - állati - gépi erő segítségével. 9 Forgácsoló mozgások: A forgácsoláshoz a munkadarab és a szerszám relatív helyzetváltoztatatása forgácsoló mozgás szükséges: összetett mozgás, a egyes mozgások eredője. forgácsoló főmozgás mely a forgács leválasztás irányába történik. forgácsoló mellékmozgásra mely a forgács vastagsági, szélességi méretét határozza meg. 10 5

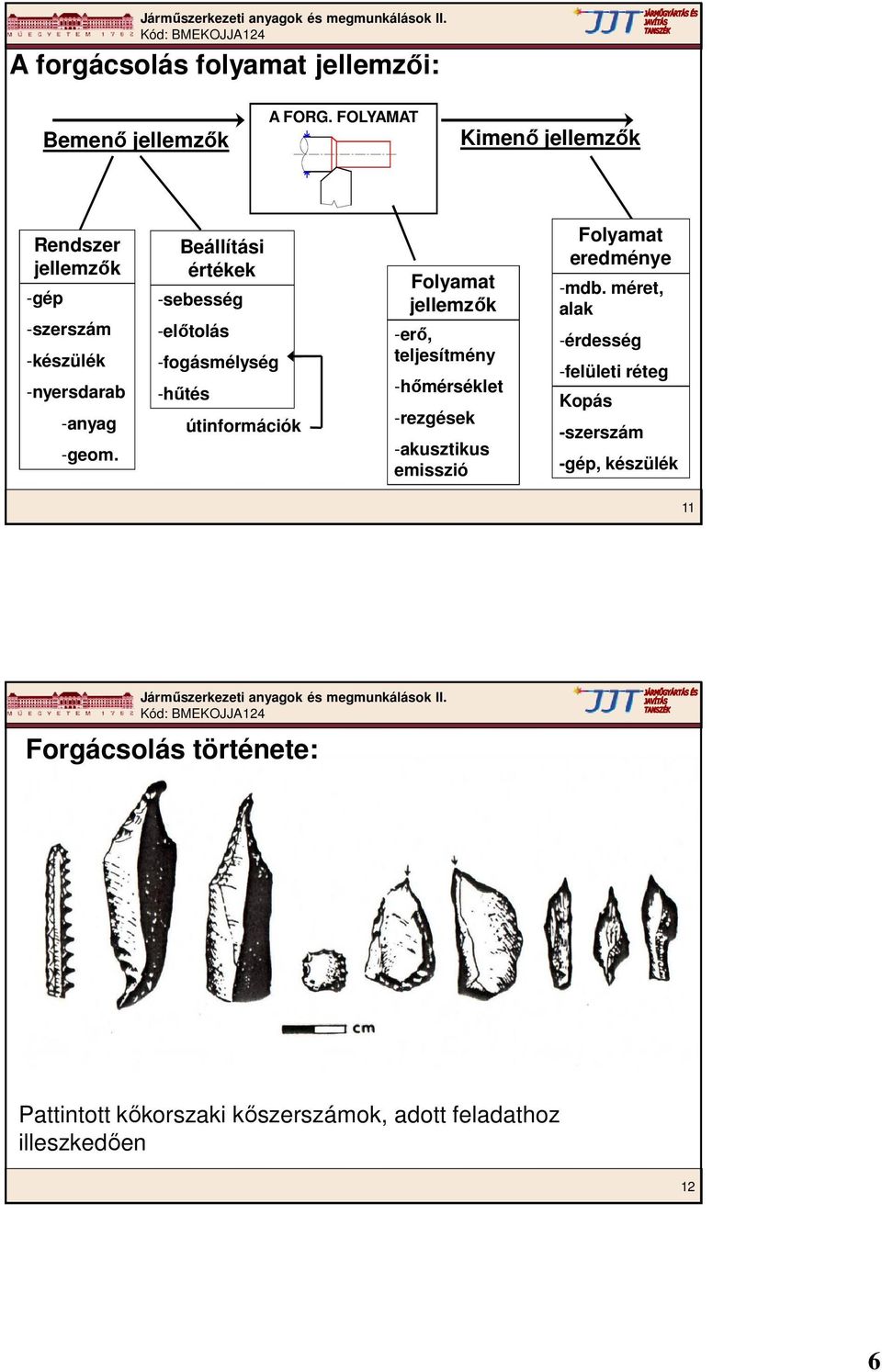

6 A forgácsolás folyamat jellemzői: Bemenő jellemzők A FORG. FOLYAMAT Kimenő jellemzők Rendszer jellemzők -gép -szerszám -készülék -nyersdarab -anyag -geom. Beállítási értékek -sebesség -előtolás -fogásmélység -hűtés útinformációk Folyamat jellemzők -erő, teljesítmény -hőmérséklet -rezgések -akusztikus emisszió Folyamat eredménye -mdb. méret, alak -érdesség -felületi réteg Kopás -szerszám -gép, készülék 11 Forgácsolás története: Pattintott kőkorszaki kőszerszámok, adott feladathoz illeszkedően 12 6

7 Gyalulás az ősi időkben: 13 Íjesztergák: 14 7

8 Lendkerékkel hajtott eszterga Leonardo da Vinci-től 15 Ágyúfúrás vízienergia felhasználásával (1615) Fegyver köszörülés taposó ló hajtja a köszörűkorongot fogaskerék- és szíjhajtáson keresztül. 16 8

9 Transzmissziós tengelyről hajtott esztergagép 17 Hol tartunk ma? HSC (high speed cutting): v»1000m/min HARD: edzett állapotú munkadarabok megmukálása DRY: forgácsolás szárazon (hűtő-kenő anyag hozzávezetés nélkül) PREC & ULTRAPREC: nagy pontosságú megmunkálások MIKRO: mikroméretű munkadarabok megmunkálása NANO HPC 18 9
