KÖSZÖRÜLÉS FORGÁCSOLÁS HATÁROZATLAN ÉLGEOMETRIÁJÚ SZERSZÁMOKKAL KÖSZÖRÜLÉS KÖSZÖRÜLÉS. Dr. Szmejkál Attila Ozsváth Péter

Átírás

1 / I. félév FORGÁCSOLÁS HATÁROZATLAN ÉLGEOMETRIÁJÚ SZERSZÁMOKKAL KÖSZÖRÜLÉS Dr. Szmejkál Attila Ozsváth Péter Budapesti Műszaki és Gazdaságtudományi Egyetem Közlekedésmérnöki Kar Járműgyártás és javítás Tanszék H-1111, Budapest Bertalan L. u. 2. Zép szmejkal@kgtt.bme.hu, ozsvath@kgtt.bme.hu KÖTÖTT SZEMCSE SZABAD SZEMCSE KÖSZÖRÜLÉS - FORGÓ SZERSZÁMMAL - TÜKRÖSÍTÉS - SZALAGOS KÖSZÖRÜLÉS - SUGARAS CSISZOLÁS - LÖKETES KÖSZÖRÜLÉS - KOPTATÁS DÖRZSCSISZOLÁS DIN :26 1 KÖSZÖRÜLÉS 2 SZABAD SZEMCSE KÖTÖTT SZEMCSE A SZEMCSE ANYAGLEVÁLASZTÁSÁNAK LEHETSÉGES VÁLTOZTAI. 3 KÖSZÖRÜLÉS SZABÁLYTALAN, SOKÉLŰ SZERSZÁM FORGÁCSOLÓ FŐMOZGÁS FORGÓ SZERSZÁM MELLÉKMOZGÁS FORGÓ, EGYENES VONALÚ (MUNKADARAB), SZERSZÁM SZERSZÁM KORONG, HASÁB STB. JELLEMZŐI: - ALAKJA, MÉRETE - SZEMCSE - ANYAGA - NAGYSÁGA - KÖTÉS - KÖTŐANYAG - KEMÉNYSÉG - TÖMÖRSÉG 4 1

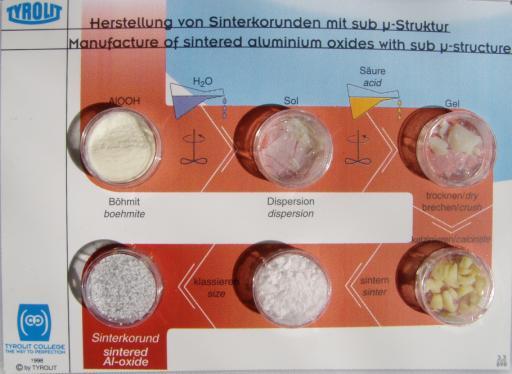

2 SZEMCSE TERMÉSZETES - KVARC, FLINT FAIPAR - KORUND, SMIRGLI BŐRIPAR - GRANAT OPTIKA - GYÉMÁNT FÉMIPAR MESTERSÉGES - KORUND (Al 2 O 3 ) A - SZILÍCIUM-KARBID (SiC) C - BÓR-KARBID (BC) - GYÉMÁNT D - KÖBÖS BÓRNITRID (CBN) B 5 6 SZEMCSÉK ELŐÁLLÍTÁSA: NORMÁL-, FÉLNEMES KORUND SZEMCSÉK ELŐÁLLÍTÁSA: NEMES-, SZINTETIKUS KORUND 7 8 2

3 SZEMCSÉK ELŐÁLLÍTÁSA: NEMES-, SZINTETIKUS KORUND SZEMCSÉK ELŐÁLLÍTÁSA: SZILÍCIUM-KARBID 9 10 SZEMCSÉK ELŐÁLLÍTÁSA: SZUPERKEMÉNY ÉLANYAGOK (GYÉMÁNT, KÖBÖS-BÓRNITRID) 11 TYROLIT 12 3

4 GRANIT 13 SZEMCSEANYAGOK ÉS TULAJDONSÁGAIK TYROLIT 14 SZEMCSENAGYSÁG - 1 COLLRA ESŐ SZITALYUKAK SZÁMA MELYEN MÁR FENNAKAD A SZEMCSE MESH - LEGNAGYOBB SZEMCSEMÉRET μm-ben TYROLIT 15 SZEMCSEMÉRETEK GRANIT 16 4

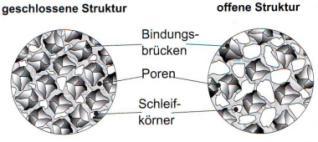

5 KÖTŐANYAG V KERÁMIA KÖTÉS S SZILIKÁT R GUMI RF SZÁLERŐSÍTÉSŰ GUMI B MŰGYANTA BF SZÁLERŐSÍTÉSŰ MŰGYANTA E SELLAK Mg - MAGNEZIT SZINTER GALVÁN M - FÉM FŐ ALKALMAZÁSOK FÉM KERÁMIA SZERVES ÜVEG TÍPUSÚ V SZINTER (PORCELÁN TÍPUSÚ) MAGNEZIT, SZILIKÁT (HIDEGEN KEMÉNYEDŐ) B KÖTÉS KEMÉNYSÉGE: A SZEMCSÉK KÖTŐANYAGBÓL VALÓ KISZAKADÁSÁVAL SZEMBENI ELLNÁLLÓKÉPESSÉGE. ÖNÉLEZÉS KEMÉNY ANYAGOKHOZ LÁGY KÖTŐANYAGÚ LÁGY ANYAGOK HOZ KEMÉNY KÖTŐANYAGÚ SZERSZÁMOT KELL ALKALMAZNI. FENOL GYANTA NAGY HŐÁLL. POLIMID GYANTA SCHELLAK EPOXID POLIÉSZ- TER AKRIL GUMI POLIURE- TÁN TYROLIT 17 GRANIT KÖNIG 18 KÖTÉS TÖMÖRSÉGE PÓRUS TÉRFOGAT TELJES TÉRFOGAT V SZ + V K + V P = V TELJES TÉRFOGAT SZERKEZETI SZÁM SZEMCSE KÖTŐANYAG PÓRUS TÉRFOGAT GRANIT 19 TYROLIT 20 5

6 KÖSZÖRŰKORONG MEGNEVEZÉSE (DIN 69100) KÖSZÖRŰKORONG MEGNEVEZÉSE: ALAKJEL MÉRETEK SZEMCSE ANYAGA SZEMCSE MÉRETE KEMÉNYSÉG SZERKEZET KÖTÉS MEGENGEDETT SEBESSÉG 21 KÖNIG 22 Tschätsch 23 Tschätsch 24 6

7 α - HÁTSZÖG β ÉKSZÖG > 90 γ HOMLOKSZÖG NEGATÍV δ METSZŐSZÖG Φ NYÍRÁSI SZÖG a FOGÁSMÉLYSÉG h f - FORGÁCSVASTAGSÁG KÖNIG 25 ÉLGEOMETRIA KÖSZÖRÜLÉSNÉL TYROLIT 26 TYROLIT 27 KÖNIG 28 7

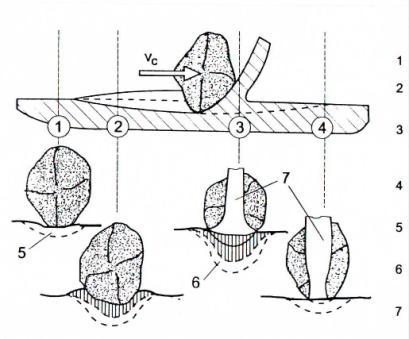

8 RUGALMAS ALAKVÁLTOZÁS RUGALMAS ÉS KÉPLÉKENY ALAKVÁLTOZÁS RUGALMAS ÉS KÉPLÉKENY ALAKVÁLTOZÁS ÉS NYÍRÁS RUGALMAS ALAKVÁLTOZÁS ÉS NYÍRÁS RUGALMAS ALAKVÁLTOZÁSI ZÓNA KÉPLÉKENY ALAKVÁLTOZÁSI ZÓNA FORGÁCS FORGÁCSKÉPZŐDÉS FÁZISAI KÖSZÖRÜLÉSNÉL 29 ENERGIAMÉRLEG 30 ENERGIAMÉRLEG KÖNIG 31 TYROLIT 32 8

9 A SZEMCSE ÉS A KÖTŐANYAG KOPÁSI MÓDJAI KÖNIG 33 STUTE 34 FORGÁCSOLÁSI ERŐ F FŐFORGÁCSOLÁSI ERŐ F f ELŐTOLÁS IRÁNYÚ ERŐ F n NORMÁL IRÁNYÚ ERŐ STUTE 35 STUTE 36 9

10 FORGÁCSOLÁSI ERŐ (PALÁSTKÖSZÖRÜLÉS) F=k S A A=? KÜLÖNBÖZŐ MÓDSZEREK v = 1000 a f v t [mm 3 /perc] V IDŐEGYSÉG ALATT LEVÁLASZTOTT ANYAG A pill = V L v t TÁRGY SEBESSÉG [m/min] L = v k [mm 2 ] a FOGÁS f ELŐTOLÁS 1000 a f v t a f v t A pill = = v k 60 v K L KÖSZÖRÜLÉSI ÚTHOSSZ [mm] v k KORONGSEBESSÉG [m/s] F 1 =k s A 1 a f v t F= k s 60 v K a 37 BALI 38 KORONG KÖSZÖRÜLÉSI TELJESÍTMÉNYE P K =F v k [W] MUNKADARAB FORGATÁSÁHOZ SZÜKSÉGES TELJESÍTMÉNY P MDB =F v t SEBESSÉG-TÉNYEZŐ v q=60 K v mdb [W] NAGYOLÁS >90-60 SIMÍTÁS ~ 90 FINOMSIMÍTÁS > KÖSZÖRÜLÉSI MÓDOK - KÖRKÖSZÖRÜLÉS - SÍK - MENET - FOGAZAT - PROFIL - MÁSOLÓ KÖSZÖRÜLÉS ÁTKÖSZÖRÜLÉSI SZÁM KORONG SZÉLESSÉG u= ELŐTOLÁS NAGYOLÁS 3-4 SIMÍTÁS 5-6 SZALAG KÖSZÖRÜLÉS SZERSZÁM KÖSZÖRÜLÉS

11 ~1 KÖRÜLFORDULÁS HOSSZKÖSZÖRÜLÉS EGYPROFILÚ KŐVEL HOSSZKÖSZÖRÜLÉS TÖBBPROFILÚ KŐVEL BESZÚRÓ KÖSZÖRÜLÉS TÖBBPROFILÚ KŐVEL BELSŐ MENET KÖSZÖRÜLÉSE MENET KÖSZÖRÜLÉS TSCHÄTSCH 41 FOGASKERÉK KÖSZÖRÜLÉSE 42 KIEGYENSÚLYOZÁS - STATIKUS - DINAMIKUS GÉPEN ÜZEMI FORDULATON STATIKUS KIEGYENSÚLYOZÁS - FORMÁHOZ KAPCSOLÓDÓ- - STRUKTÚRÁHOZ KÖTÖTT KIEGYENSÚLYOZATLANSÁG KÖSZÖRŰKORONGOK FELFOGÁSA TSCHÄTSCH 43 KÖSZÖRŰKORONGOK KIEGYENSÚLYOZÁSA 44 11

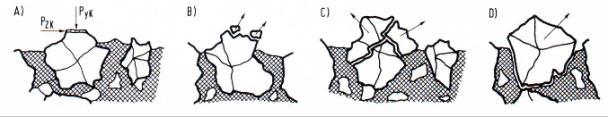

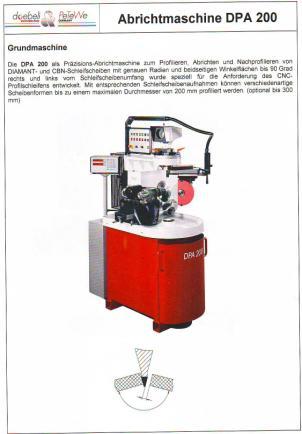

12 KOPÁS A KIPERGÉS NYOMÁS ÉS A HŐ (KRISTÁLYCSO- HATÁSÁRA PORTOK) SZEMCSE- TÖRÉS SZEMCSE KIFORDULÁS LESZABÁLYOZÁS, LEHÚZÁS - FRISS SZEMCSÉK - MEGFELELŐ GEOMETRIA BIZTOSÍTÁSA SZABÁLYOZÓ SIMA KORONG ESETÉN KŐ PALÁST ÉS A FORGÁSTENGELY II BIZTOSÍTÁSA ALAKOS KORONG MÁSOLÓ, VAGY NC/CNC LESZABÁLYOZÓ BERENDEZÉSEK - ÁLLÓ GYÉMÁNT EGYKRISTÁLY - MOZGÓ TÁRCSA SZEMCSE KOPÁSFORMÁI STUTE CNC LESZABÁLYOZÓ GÉP

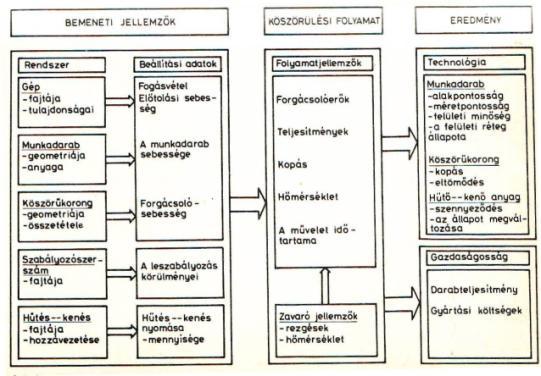

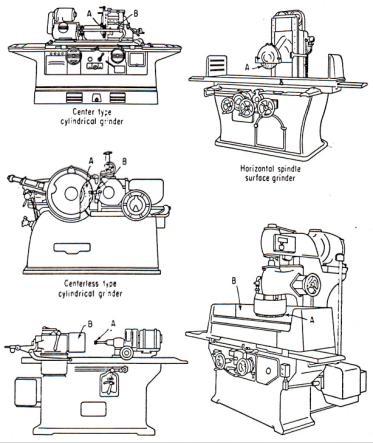

13 KÖSZÖRÜLÉSI FOLYAMAT - NAGYOLÁS - SIMÍTÁS - KISZIKRÁZTATÁS! KÖSZÖRŰGÉPEK - KÖRKÖSZÖRŰK - PALÁST - FURAT - SÍKKÖSZÖRŰK - HOSSZ - KÖRASZTALOS - SZERSZÁMKÖSZÖRŰK - KOORDINÁTA KÖSZÖRŰK - DARABOLÓ KÖSZÖRŰK - KÜLÖNLEGES KÖSZÖRŰK - HENGER - BÜTYKÖS-, FORGATTYÚS TENG. - ÁGYKÖSZÖRŰK, VEZETÉK KÖSZ. - MENET - FOGASKERÉK - BORDA - SZALAGKÖSZÖRŰK CSÚCSNÉLKÜLI KÖSZÖRŰGÉP VÁZLATA FURATKÖSZÖRŰGÉP VÁZLATA SÍKKÖSZÖRŰGÉPEK ELVI FELÉPÍTÉSE

14 EGYETEMES KÖSZÖRŰGÉP (Szimfék) CNC KÖSZÖRŰGÉP(Szimfék) EGYETEMES KÖSZÖRŰGÉP (Szimfék)

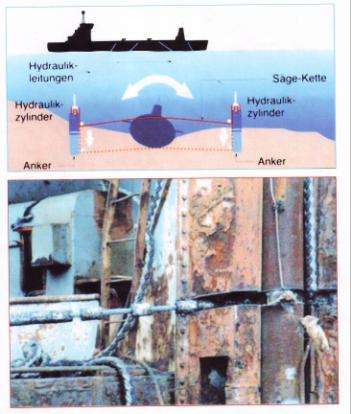

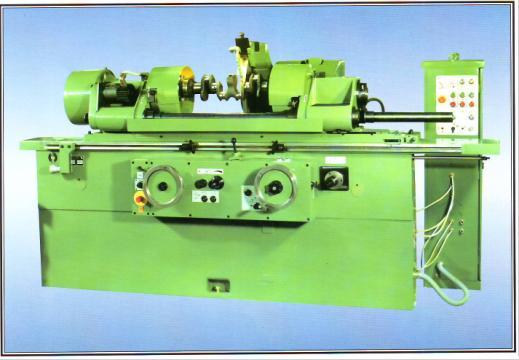

15 FORGATTYÚS TENGELY KÖSZÖRŰ (Szimfék) OPTIKAI KÖSZÖRŰGÉP (Szimfék) KÖSZÖRŰKÖTÉL TYROLIT

16
