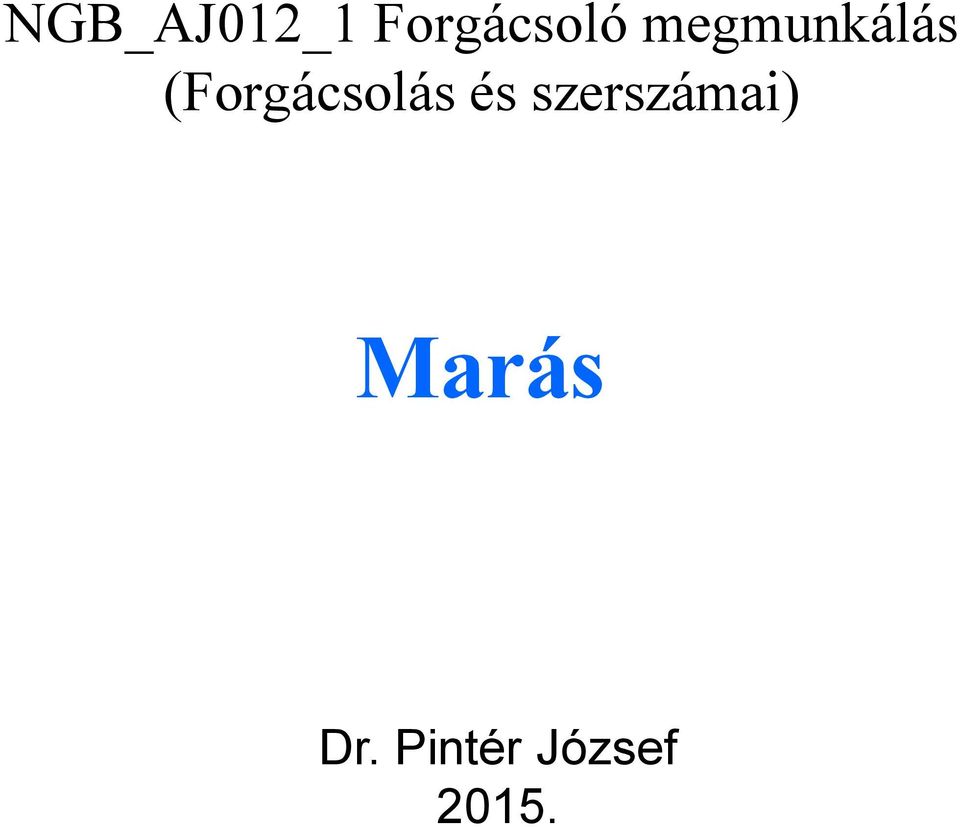

NGB_AJ012_1 Forgácsoló megmunkálás (Forgácsolás és szerszámai) Marás. Dr. Pintér József 2015.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "NGB_AJ012_1 Forgácsoló megmunkálás (Forgácsolás és szerszámai) Marás. Dr. Pintér József 2015."

Átírás

1 NGB_AJ012_1 Forgácsoló megmunkálás (Forgácsolás és szerszámai) Marás Dr. Pintér József 2015.

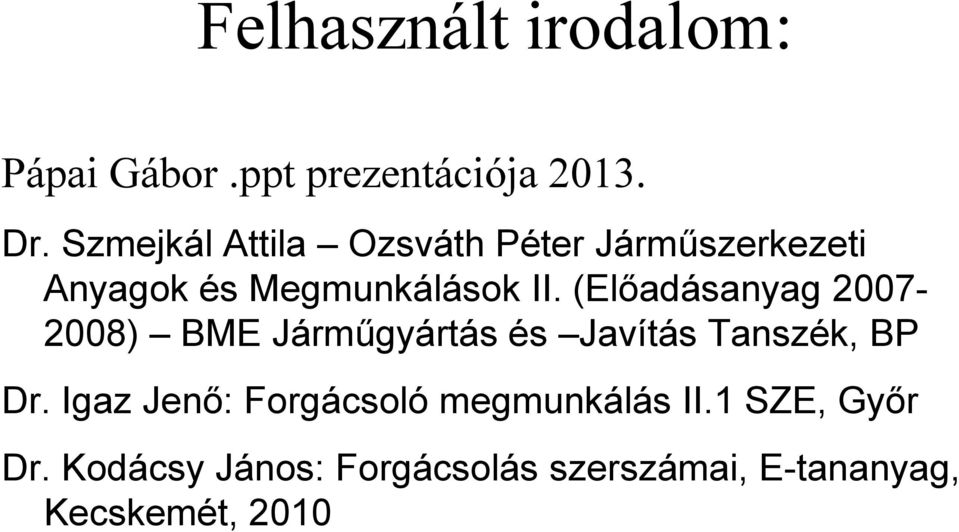

2 Felhasznált irodalom: Pápai Gábor.ppt prezentációja Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. (Előadásanyag ) BME Járműgyártás és Javítás Tanszék, BP Dr. Igaz Jenő: Forgácsoló megmunkálás II.1 SZE, Győr Dr. Kodácsy János: Forgácsolás szerszámai, E-tananyag, Kecskemét, 2010

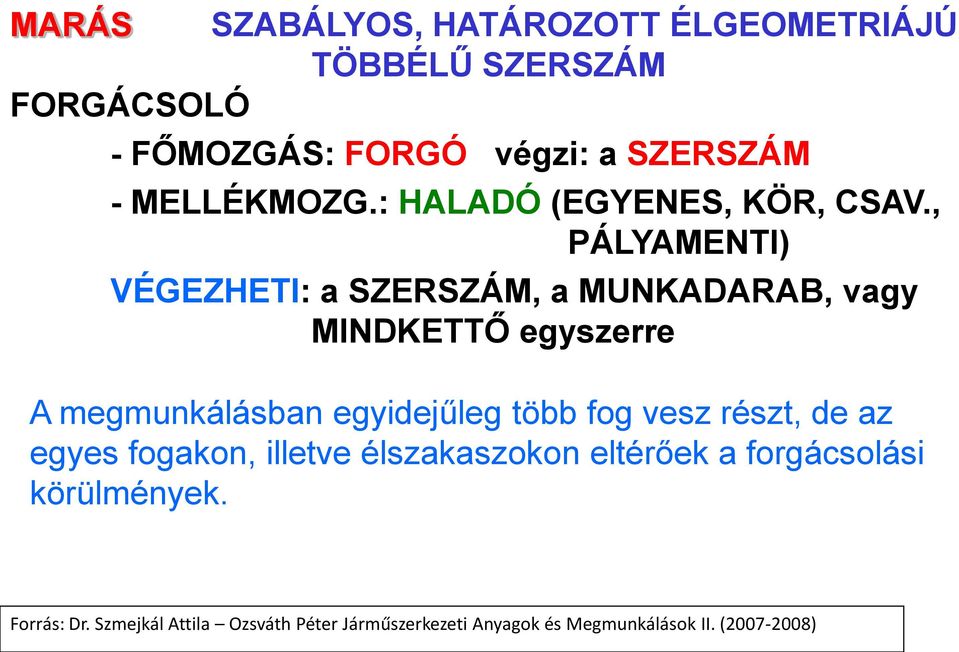

3 MARÁS SZABÁLYOS, HATÁROZOTT ÉLGEOMETRIÁJÚ TÖBBÉLŰ SZERSZÁM FORGÁCSOLÓ - FŐMOZGÁS: FORGÓ végzi: a SZERSZÁM - MELLÉKMOZG.: HALADÓ (EGYENES, KÖR, CSAV., PÁLYAMENTI) VÉGEZHETI: a SZERSZÁM, a MUNKADARAB, vagy MINDKETTŐ egyszerre A megmunkálásban egyidejűleg több fog vesz részt, de az egyes fogakon, illetve élszakaszokon eltérőek a forgácsolási körülmények. Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

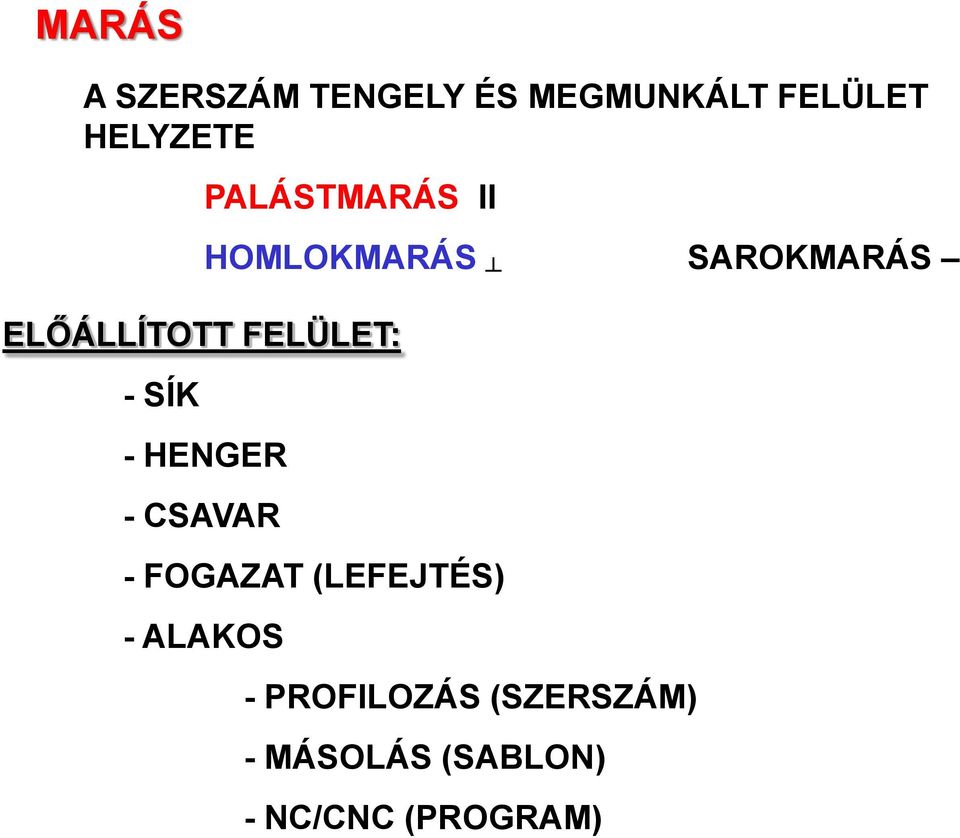

4 MARÁS A SZERSZÁM TENGELY ÉS MEGMUNKÁLT FELÜLET HELYZETE ELŐÁLLÍTOTT FELÜLET: - SÍK - HENGER - CSAVAR - FOGAZAT (LEFEJTÉS) - ALAKOS PALÁSTMARÁS II HOMLOKMARÁS SAROKMARÁS - PROFILOZÁS (SZERSZÁM) - MÁSOLÁS (SABLON) - NC/CNC (PROGRAM)

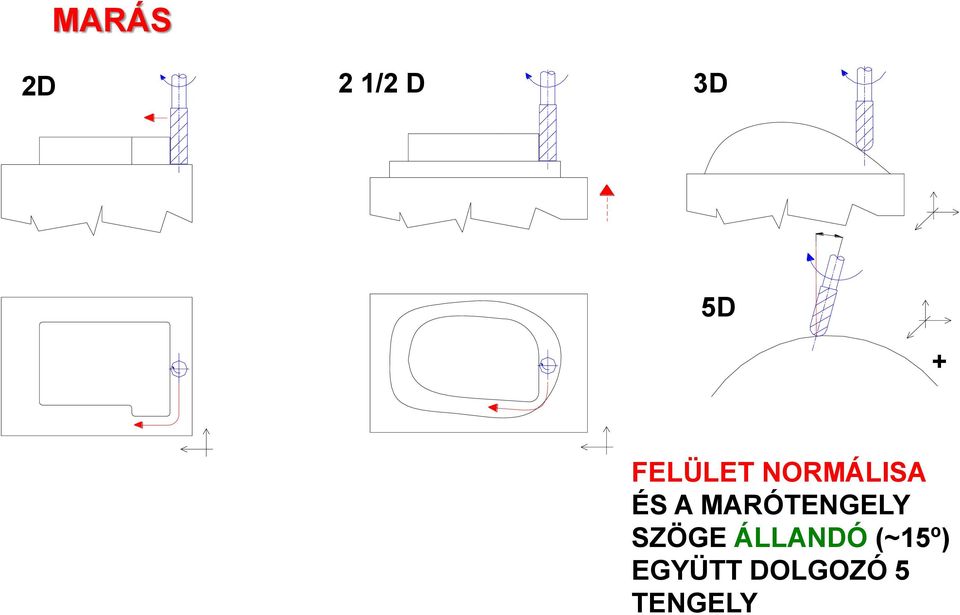

5 MARÁS 2D 2 1/2 D 3D 5D + FELÜLET NORMÁLISA ÉS A MARÓTENGELY SZÖGE ÁLLANDÓ (~15º) EGYÜTT DOLGOZÓ 5 TENGELY

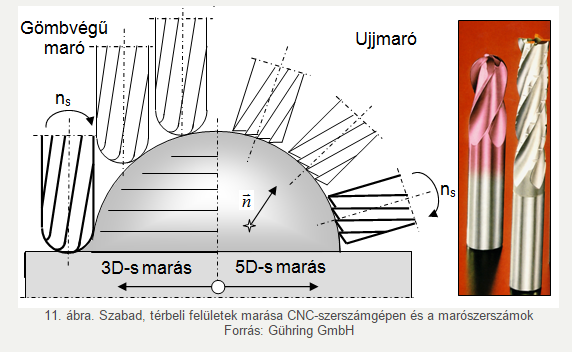

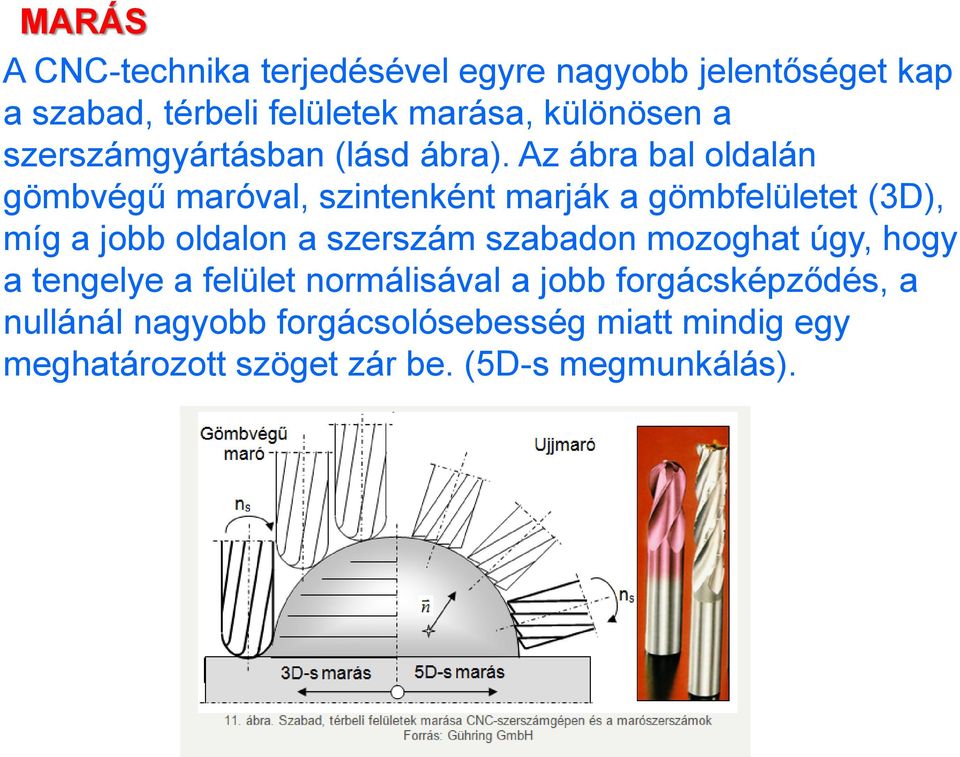

6 MARÁS A CNC-technika terjedésével egyre nagyobb jelentőséget kap a szabad, térbeli felületek marása, különösen a szerszámgyártásban (lásd ábra). Az ábra bal oldalán gömbvégű maróval, szintenként marják a gömbfelületet (3D), míg a jobb oldalon a szerszám szabadon mozoghat úgy, hogy a tengelye a felület normálisával a jobb forgácsképződés, a nullánál nagyobb forgácsolósebesség miatt mindig egy meghatározott szöget zár be. (5D-s megmunkálás).

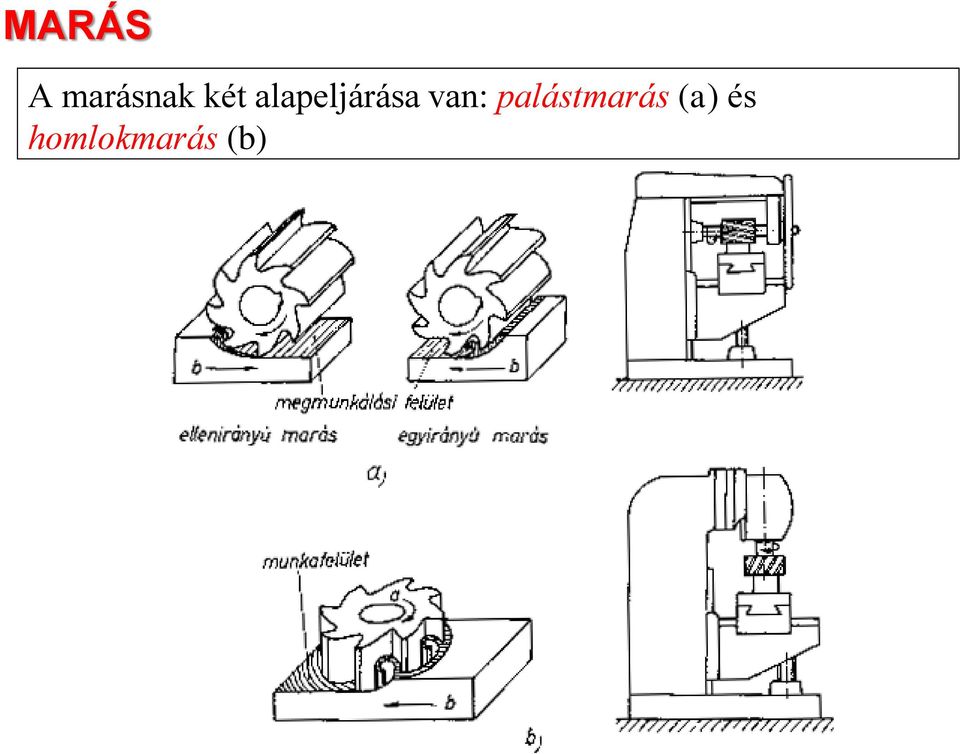

7 MARÁS A marásnak két alapeljárása van: palástmarás (a) és homlokmarás (b)

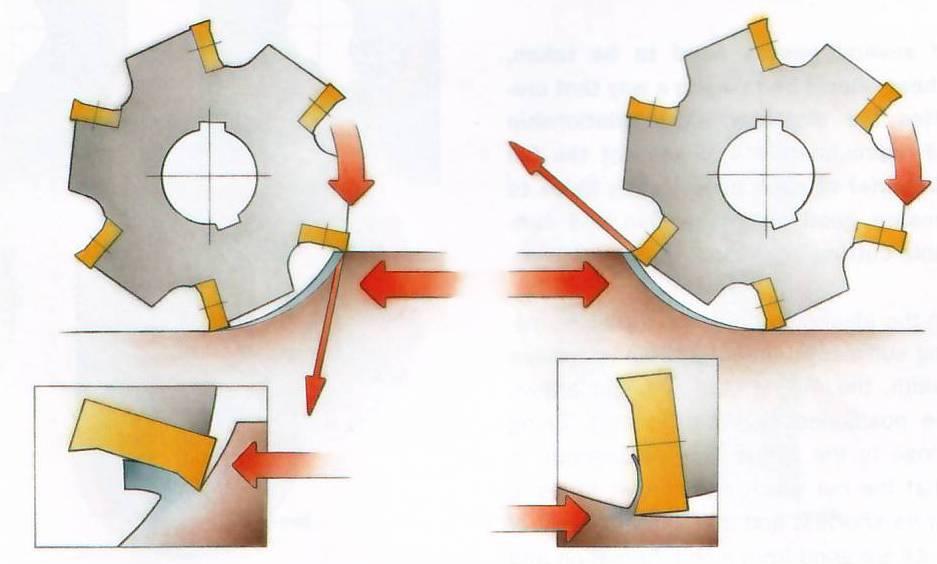

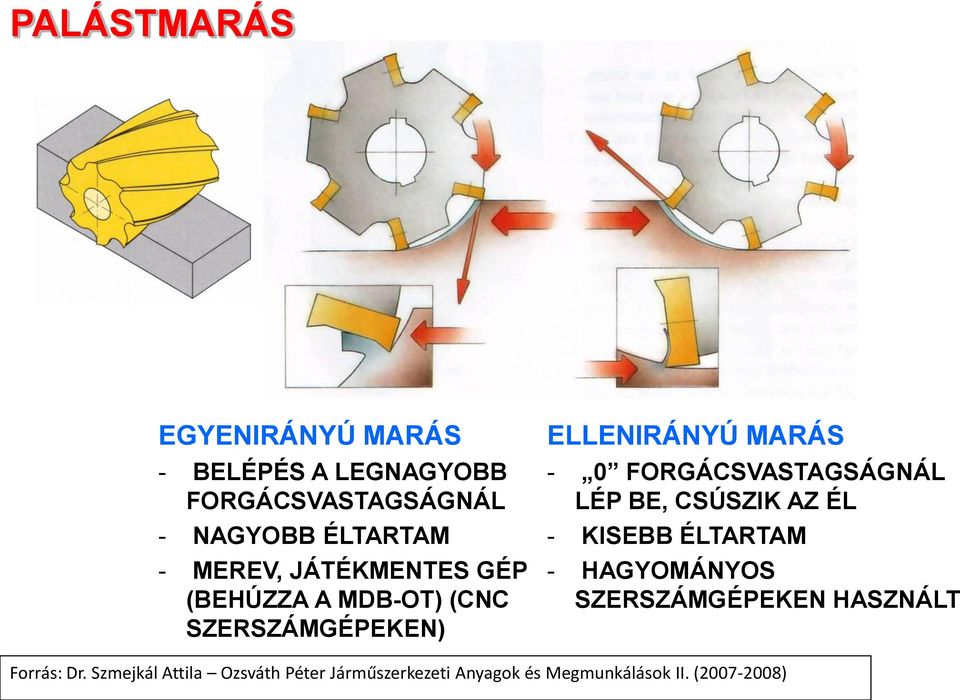

8 PALÁSTMARÁS EGYENIRÁNYÚ MARÁS - BELÉPÉS A LEGNAGYOBB FORGÁCSVASTAGSÁGNÁL - NAGYOBB ÉLTARTAM - MEREV, JÁTÉKMENTES GÉP (BEHÚZZA A MDB-OT) (CNC SZERSZÁMGÉPEKEN) ELLENIRÁNYÚ MARÁS - 0 FORGÁCSVASTAGSÁGNÁL LÉP BE, CSÚSZIK AZ ÉL - KISEBB ÉLTARTAM - HAGYOMÁNYOS SZERSZÁMGÉPEKEN HASZNÁLT Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

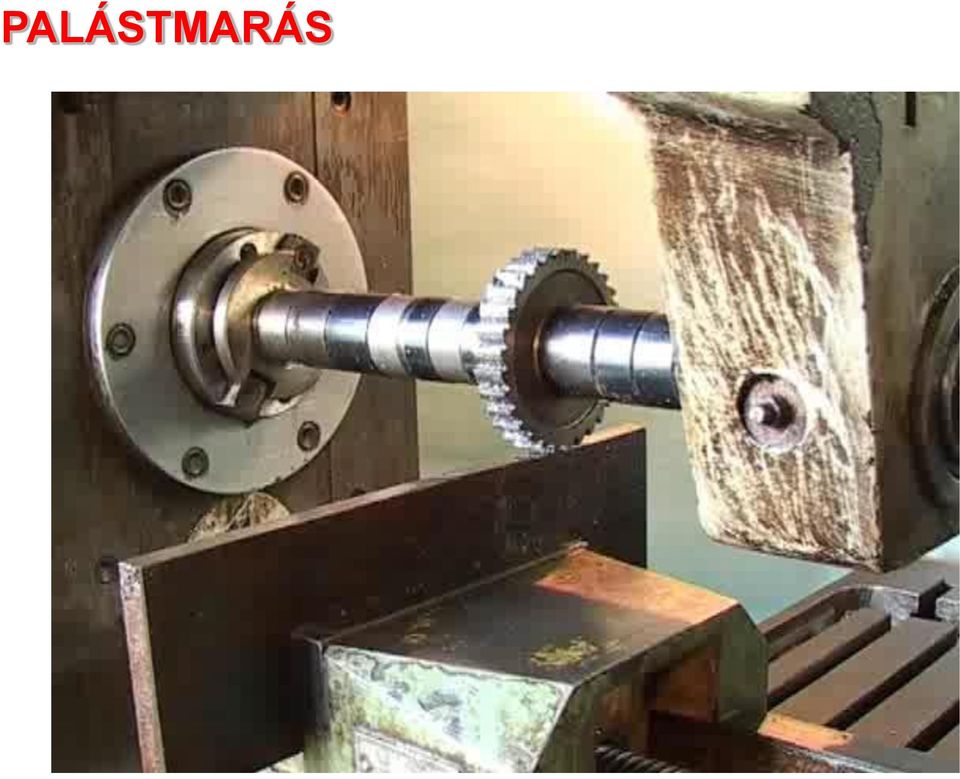

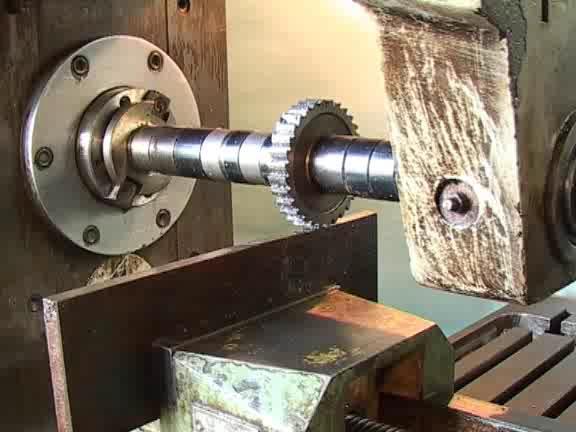

9 PALÁSTMARÁS

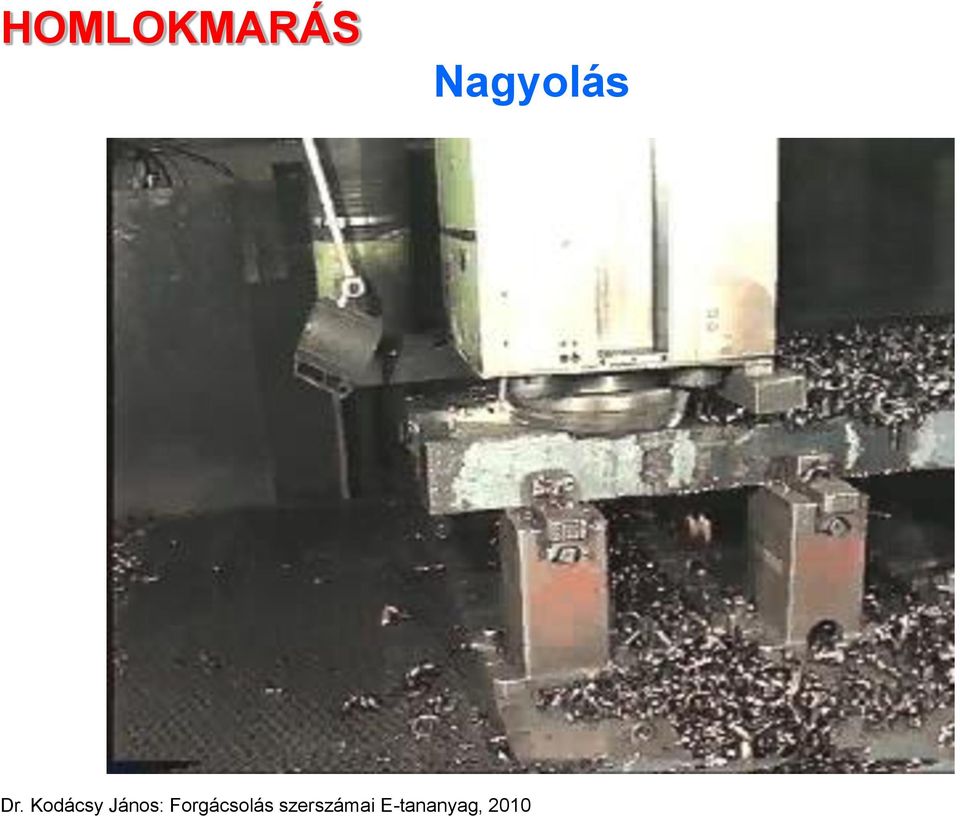

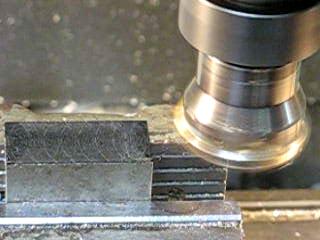

10 HOMLOKMARÁS Nagyolás Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag, 2010

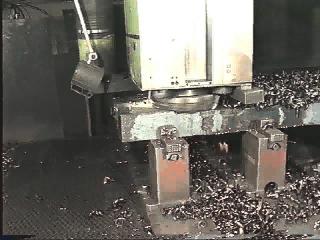

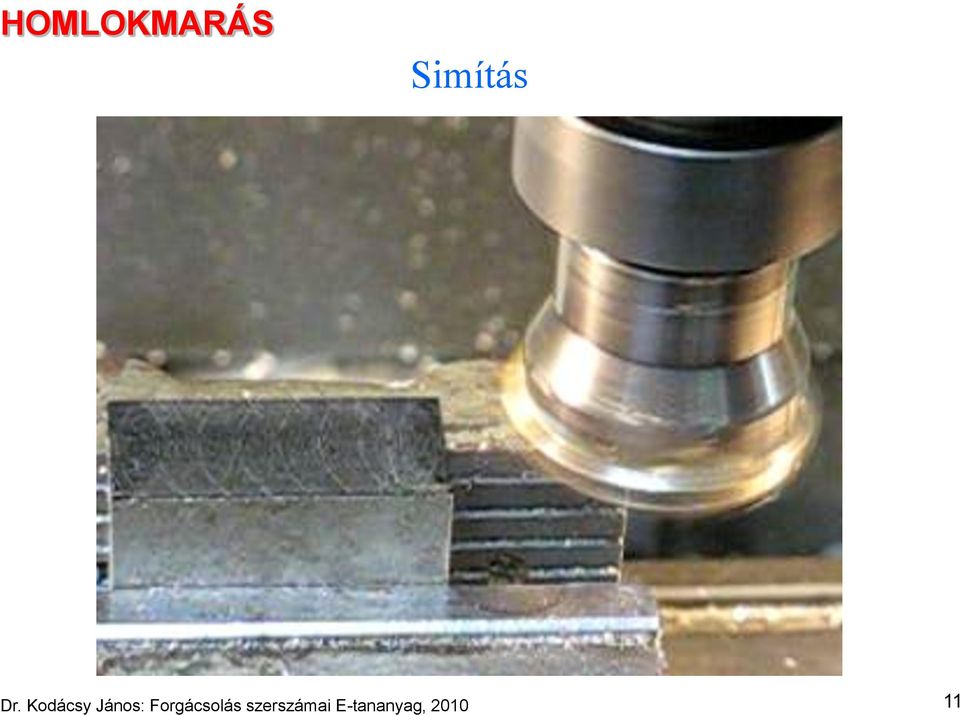

11 HOMLOKMARÁS Simítás Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag,

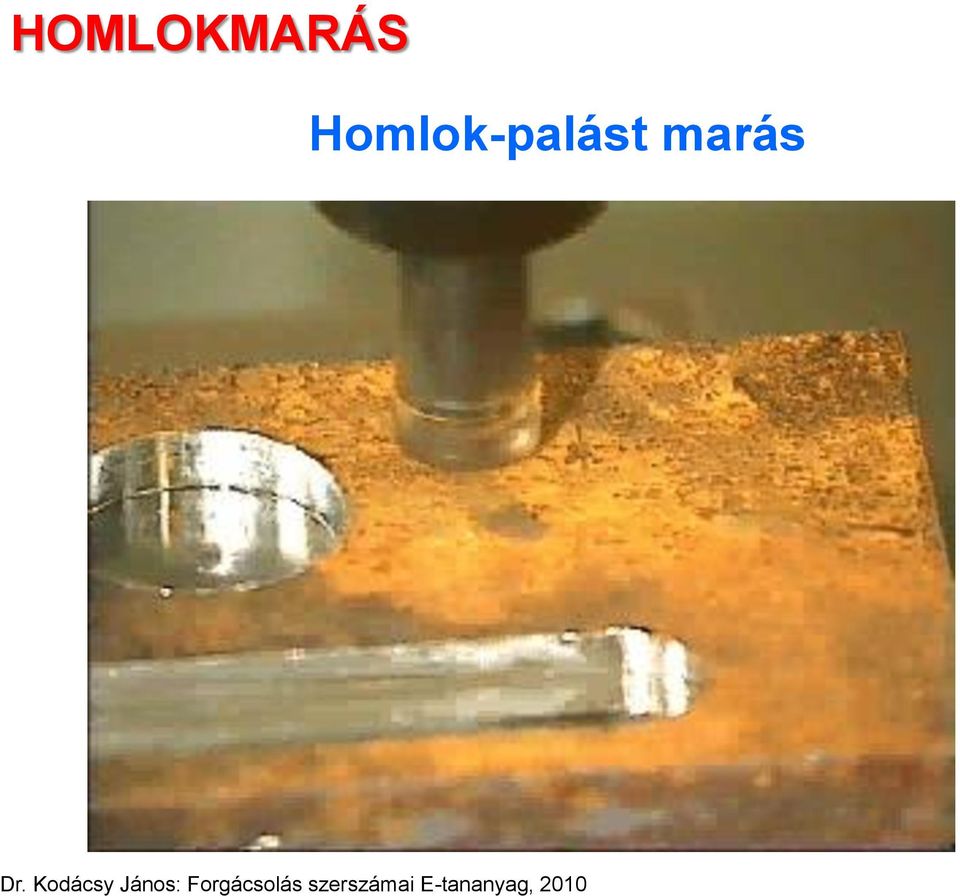

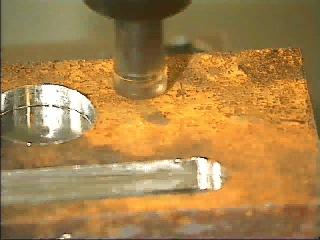

12 HOMLOKMARÁS Homlok-palást marás Dr. Kodácsy János: Forgácsolás szerszámai E-tananyag, 2010

13 PALÁSTMARÁS FORGÁCSOLÁSI ERŐ PALÁSTMARÁSNÁL (EGYENESFOGÚ MARÓ!) V f ELŐTOLÁSI SEBESSÉG f Z FOGANKÉNTI ELŐTOLÁS f z vf z n z MARÓ FOGSZÁMA n MARÓ FORDULATSZÁMA - ÁTFOGÁSI SZÖG FORGÁCSOLÁSI ERŐ F 1 = A k s = k s b h k F 1 EGY FOGRA ESŐ FORG. ERŐ h K KÖZEPES FORGÁCSVASTAGSÁG b FORGÁCS SZÉLESSÉG Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

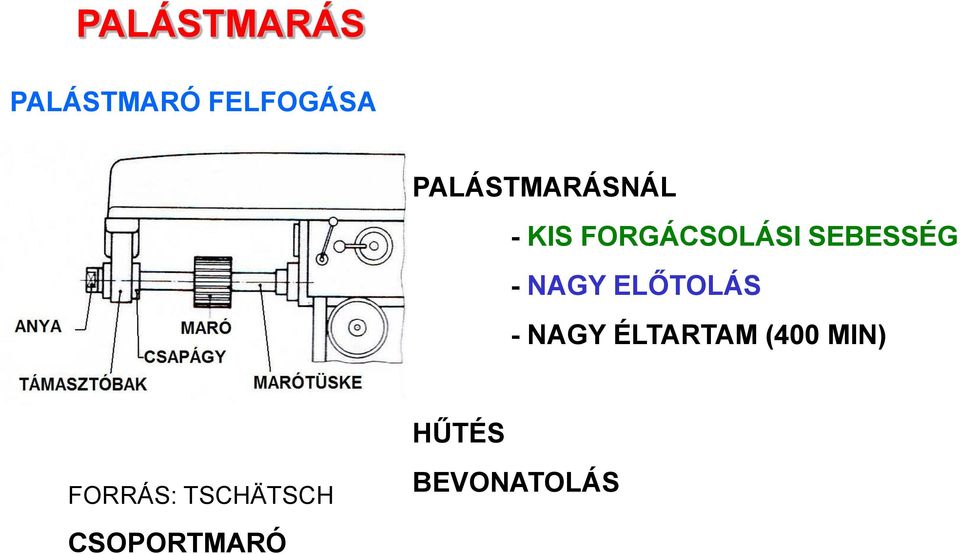

14 PALÁSTMARÁS PALÁSTMARÓ FELFOGÁSA PALÁSTMARÁSNÁL - KIS FORGÁCSOLÁSI SEBESSÉG - NAGY ELŐTOLÁS - NAGY ÉLTARTAM (400 MIN) HŰTÉS FORRÁS: TSCHÄTSCH BEVONATOLÁS CSOPORTMARÓ

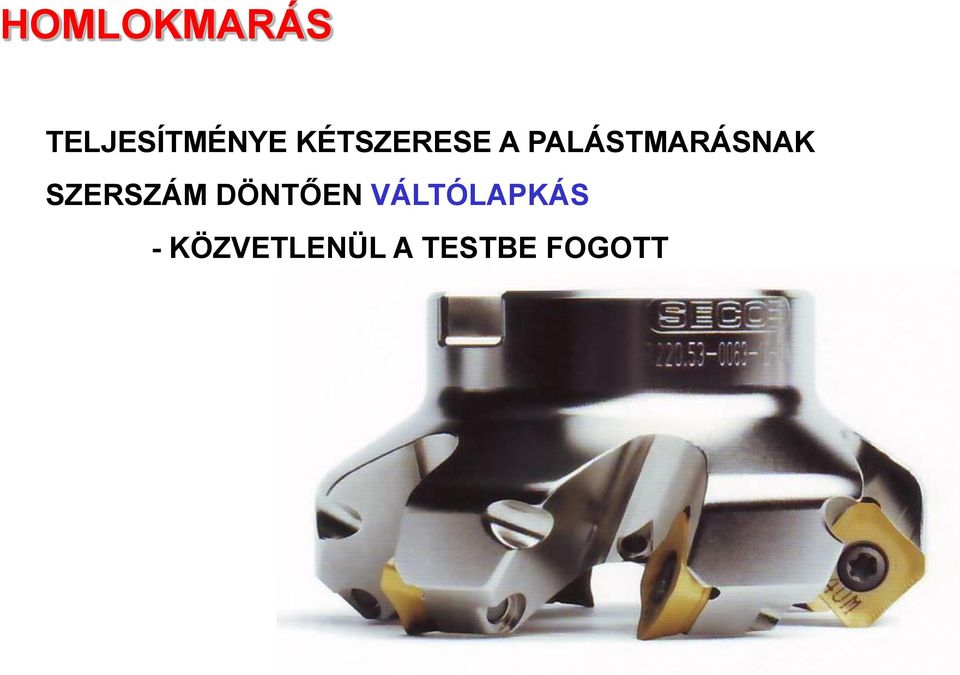

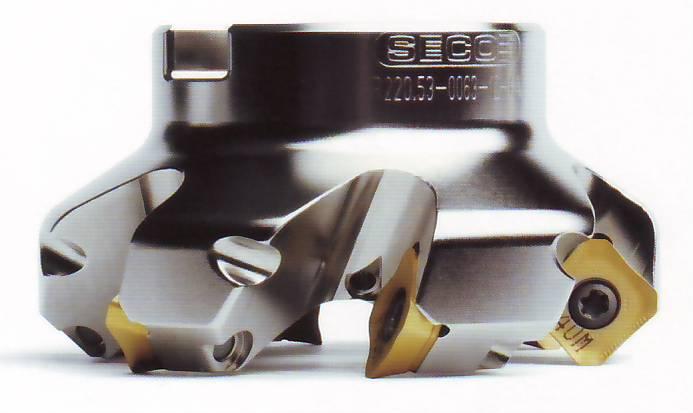

15 HOMLOKMARÁS TELJESÍTMÉNYE KÉTSZERESE A PALÁSTMARÁSNAK SZERSZÁM DÖNTŐEN VÁLTÓLAPKÁS - KÖZVETLENÜL A TESTBE FOGOTT

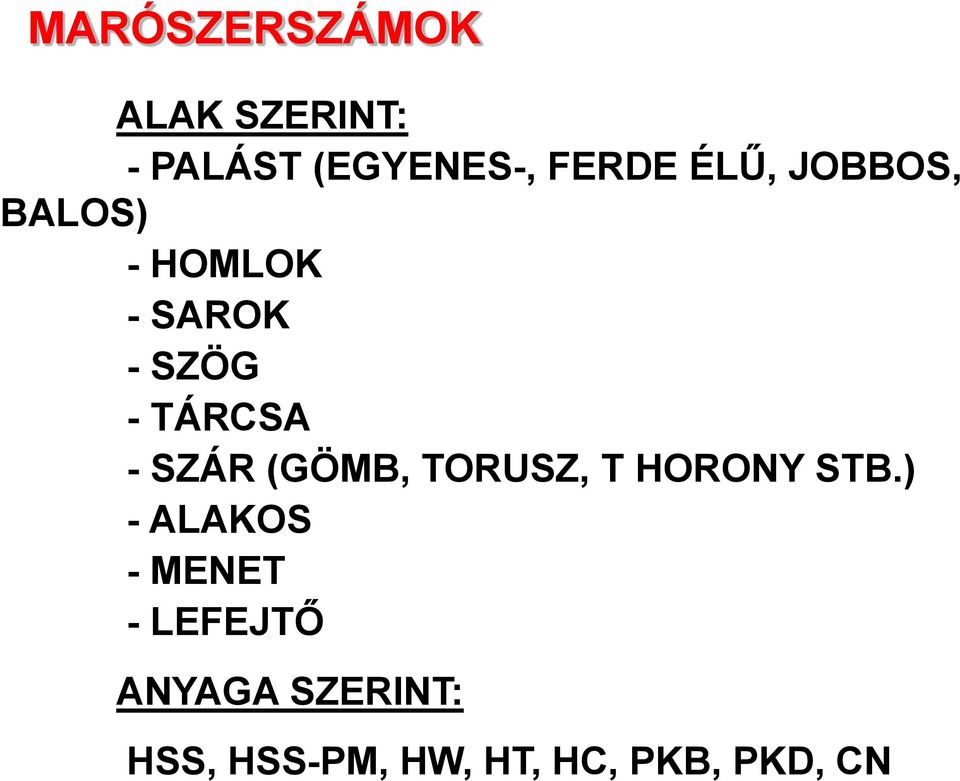

16 MARÓSZERSZÁMOK ALAK SZERINT: - PALÁST (EGYENES-, FERDE ÉLŰ, JOBBOS, BALOS) - HOMLOK - SAROK - SZÖG - TÁRCSA - SZÁR (GÖMB, TORUSZ, T HORONY STB.) - ALAKOS - MENET - LEFEJTŐ ANYAGA SZERINT: HSS, HSS-PM, HW, HT, HC, PKB, PKD, CN

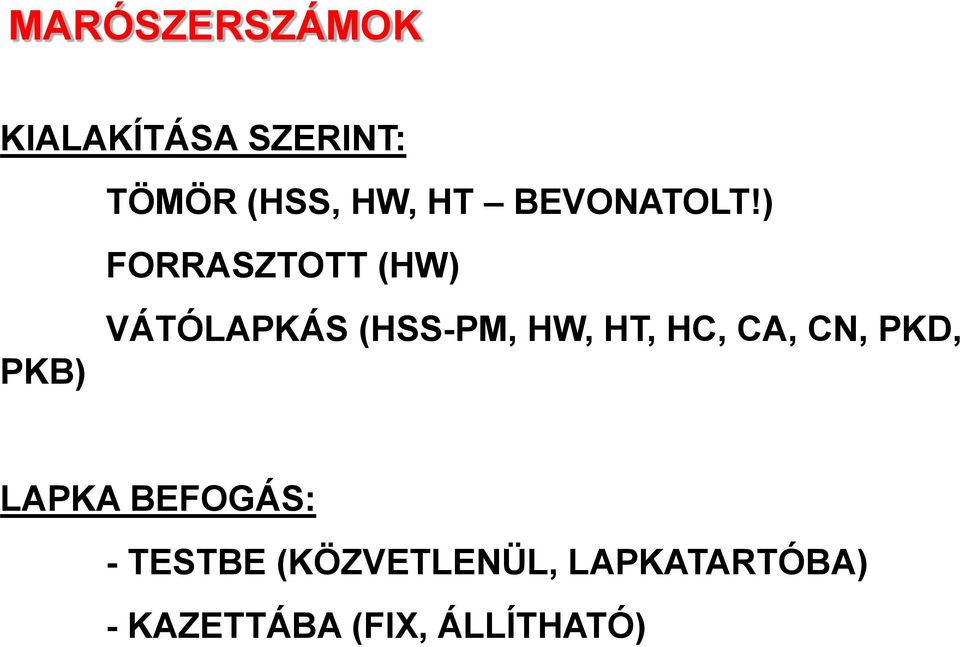

17 MARÓSZERSZÁMOK KIALAKÍTÁSA SZERINT: TÖMÖR (HSS, HW, HT BEVONATOLT!) FORRASZTOTT (HW) PKB) VÁTÓLAPKÁS (HSS-PM, HW, HT, HC, CA, CN, PKD, LAPKA BEFOGÁS: - TESTBE (KÖZVETLENÜL, LAPKATARTÓBA) - KAZETTÁBA (FIX, ÁLLÍTHATÓ)

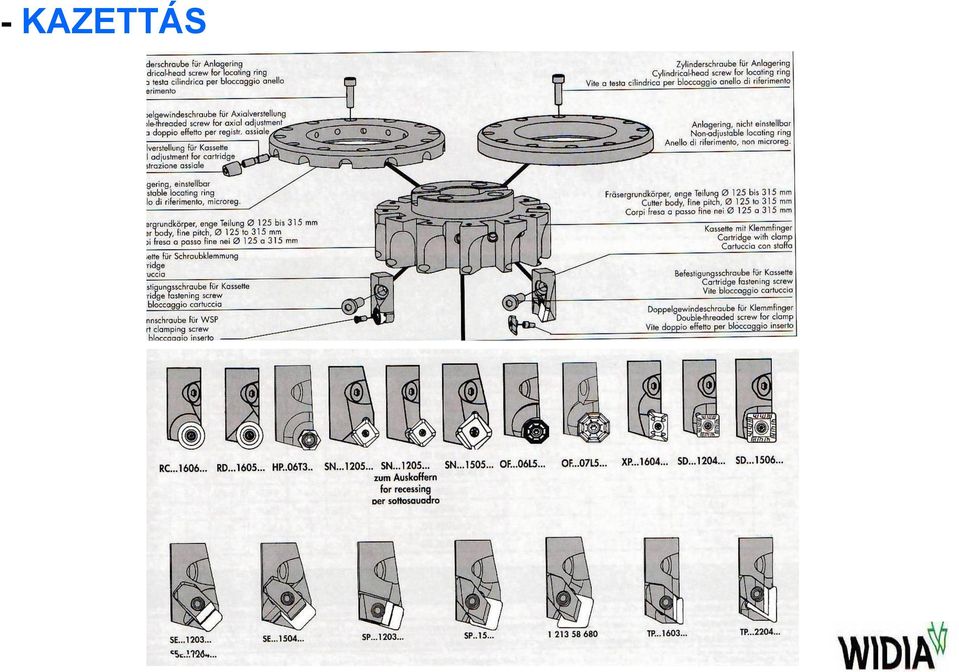

18 - KAZETTÁS

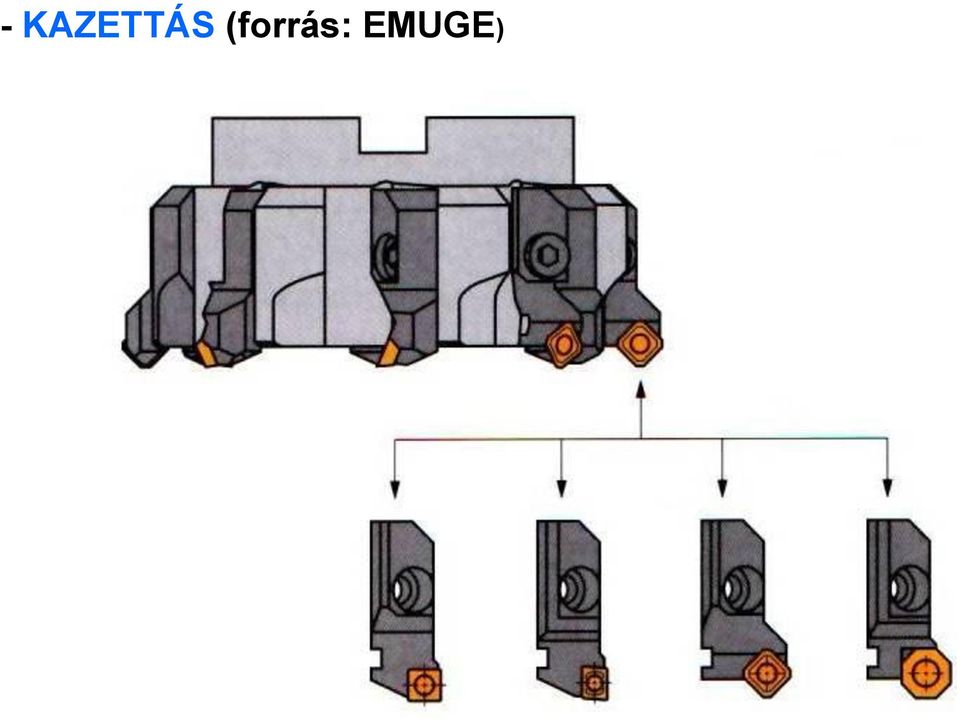

19 - KAZETTÁS (forrás: EMUGE)

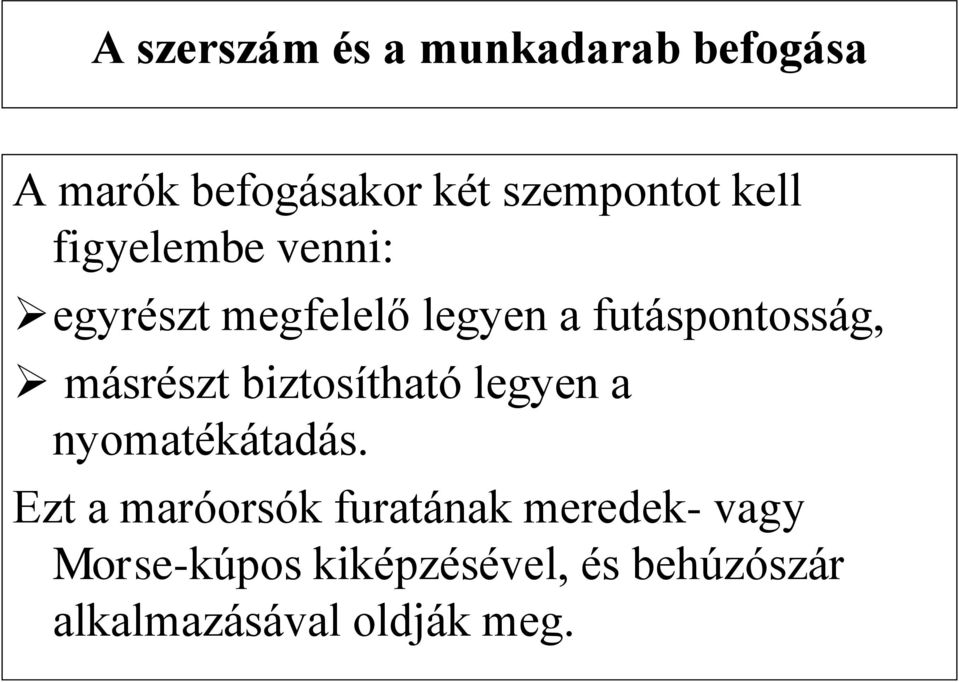

20 A szerszám és a munkadarab befogása A marók befogásakor két szempontot kell figyelembe venni: egyrészt megfelelő legyen a futáspontosság, másrészt biztosítható legyen a nyomatékátadás. Ezt a maróorsók furatának meredek- vagy Morse-kúpos kiképzésével, és behúzószár alkalmazásával oldják meg.

21 Munkadarab megfogása Asztalra fogatás szorító-vasakkal Gépsatuba: Készülékbe - egyszerű gépsatu - szögben állítható gépsatu Forgatáshoz, szögosztáshoz: - szögskálás, vagy osztótárcsás körasztalra - osztófejbe

22 MARÓGÉPEK - EGYETEMES - FÜGGŐLEGES - VÍZSZINTES - HOSSZMARÓGÉP - MÁSOLÓ - LEFEJTŐ - NC, CNC MEGMUNKÁLÓ KÖZPONT KÜLÖNLEGES - FORGATTYÚSTENGELY- - BÜTYKÖSTENGELY MARÓK - MENETMARÓK

23 MARÓGÉPEK

24 MARÓGÉPEK

25 Az egyetemes marógép a konzolos marógépek csoportjába tartozik. A maróorsó vízszintes elhelyezésű. A maróorsóba befogott marótengely végét a gerendán elhelyezett állítható helyzetű orsócsapágy (bak) támasztja meg. Az egyetemes marógép függőleges tengelyű marófejjel is felszerelhető Egyetemes marógép

26 SZÉCHENYI ISTVÁN EGYETEM GYŐR Marás Függőleges marógép (SZE)

27 Egyéb marógépek Működésük részletezése: Szerszámgépek 2 tantárgyban

28 MARÓGÉPEK

29 MEGMUNKÁLÓ KÖZPONTOK MEGMUNKÁLÓ KÖZPONT EGY FELFOGÁSSAL KÜLÖNBÖZŐ MEGMUNKÁLÁSOKAT (FÚRÁS, MARÁS, DÖRZSÖLÉS, MENETFÚRÁS STB.) TUD VÉGREHAJTANI. MŰVELETKONCENTRÁCIÓ AUTOMATIKUS SZERSZÁMCSERE A SZERSZÁMTÁRBÓL CNC, NC VEZÉRLÉS KÖRASZTAL (MEGMUNKÁLÁS TÖBB OLDALRÓL) MUNKADARAB-CSERE (PALETTA) MÉRÉS, FELÜGYELET

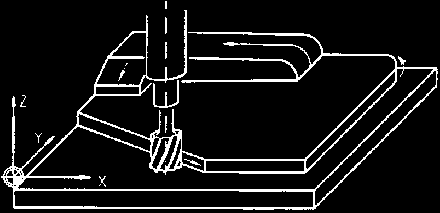

30 A számvezérlésű gépek vezérlési rendszerei Ahány tengely összhangban vezérelhető, annyi dimenziós pályavezérlésről (D) beszélhetünk. Tehát a dimenziószám az eredő sebességvektor különböző tengelyek irányába eső sebességkomponensek száma. Ha az NC nem képes minden tengelyt összhangban mozgatni (azaz pályavezérelni) a fennmaradó (csak szakaszvezérelhető) tengelyeket fél dimenziószámmal jelölték. A felső ábra 2D pályavezérlést, az alatta levő ábra 2.5D pályavezérlést mutat. Ez utóbbi "teraszos" megmunkálást jelent, azaz síkban (2D) pályavezérelhető és a harmadik tengely mentén szakaszos elmozdulást eredményez. 2D 2,5D

31 A számvezérlésű gépek vezérlési rendszerei Valódi térbeli alakzatok általában 3-5D pályavezérléssel munkálhatók meg, mert a geometria lekövetése mellett a maró optimális élszögeit is be kell állítani. A fenti ábra egy térbeli alakzat megmunkálását mutatja. Az alsó ábrán egy DECKEL MAHO DMU 70 evolution 5 tengelyes megmunkálóközpont látható (SZE). 3-5D

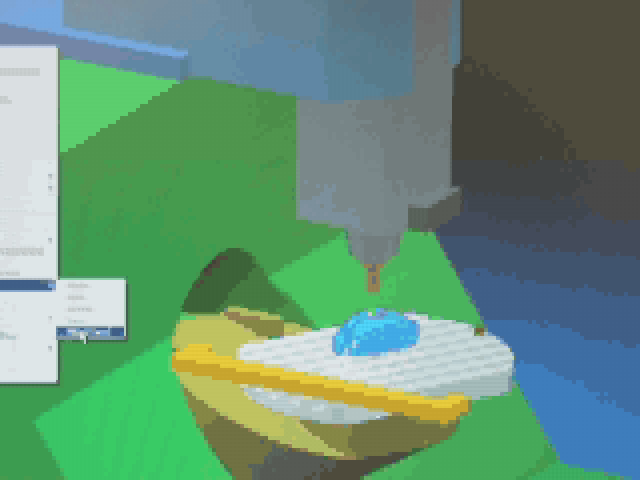

32 Folyamatos 5 tengelyes megmunkálás szimulációja

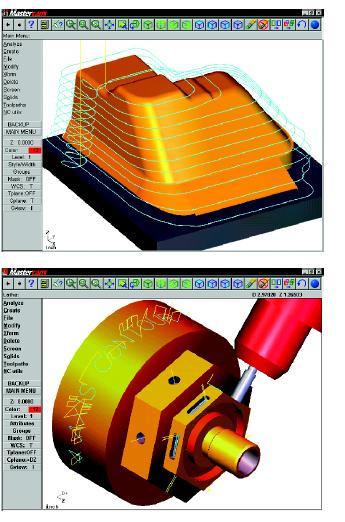

33 SZÉCHENYI ISTVÁN EGYETEM GYŐR Marás A Mastercam Hill a tervezőrendszer maró modulja, amely 2D-5D-s marásra nyújtja megmunkáló-pályák széles választékát. 2,5 D esetén fúrást, kontúrmarást különböző stratégiákkal. 3 D esetén nagyoló- ( pl. nagyolás Z-irányú beszúrásokkal,) illetve simítópályatípus /pl.: maradékanyag eltávolítás/. Többtengelyes alkalmazásoknál a szerszám-tengely és a felület egymáshoz viszonyított helyzetétől függően lehet különböző stratégiát választani fúrásra és marásra is.

34 Esztergáló marás Az esztergáló marással egyszerű és alakos felületek készíthetők forgástesteken. Az esztergáló marás fő jellemzői: lassú munkadarab-forgás nagy fordulatú maróorsó (forgácsoló főmozgás) nagy forgácsteljesítmény biztos forgácstörés nagy méretű és kiegyensúlyozatlan munkadarabnál is használható Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

35 Köszönöm a figyelmet! 35
