2011. tavaszi félév. Élgeometria. Dr. Ozsváth Péter Dr. Szmejkál Attila
|
|
|
- Flóra Vörösné
- 9 évvel ezelőtt
- Látták:
Átírás

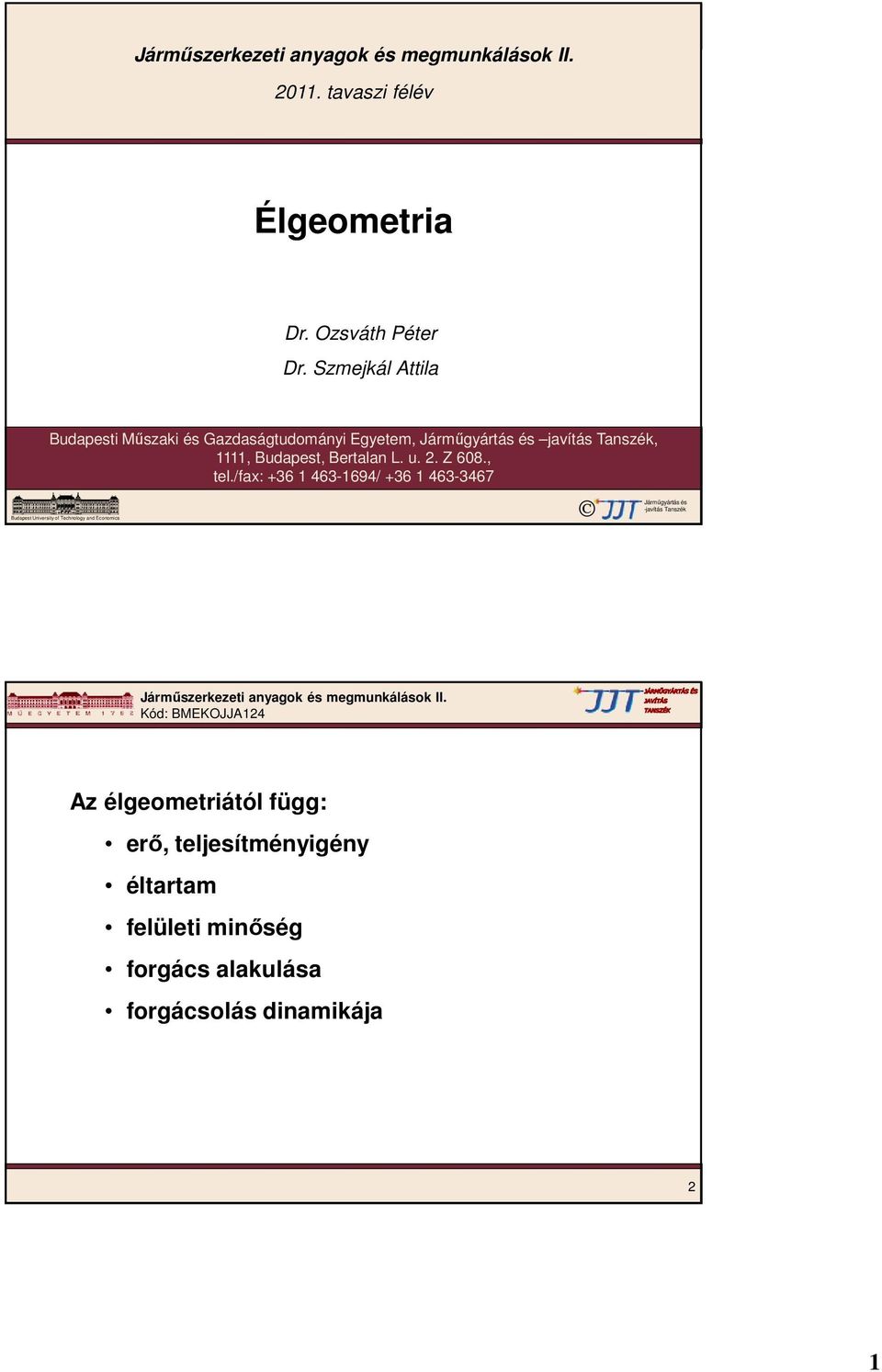

1 2011. tavaszi félév Élgeometria Dr. Ozsváth Péter Dr. Szmejkál Attila Budapesti Műszaki és Gazdaságtudományi Egyetem, Járműgyártás és javítás Tanszék, 1111, Budapest, Bertalan L. u. 2. Z 608., tel./fax: / Budapest Universityof Technology and Economics Járműgyártás és -javítás Tanszék Az élgeometriától függ: erő, teljesítményigény éltartam felületi minőség forgács alakulása forgácsolás dinamikája 2 1
2 Szerszámot alkotó geometriai elemek egymáshoz való viszonyának meghatározása különböző rendszerekben: Szerszám meghatározó rendszer Szerszám gyártásához, élezéséhez szükséges meghatározások Szerszám, mint geometriai idom szerszám a kézben rendszer Működő meghatározó rendszer A szerszám geometriáját az él relatív mozgásának vektorához működési irányához viszonyítjuk. Gépi meghatározó rendszer A szerszám geometriáját a géphez kötött koordináta rendszerben vizsgáljuk. Szabványok: MSZ16900, DIN 6581, ISO 3002/1 3 Az élszögek értelmezése Homloklap Szerszám Forgács Hátlap Munkadarab Hátszög Ékszög Homlokszög Megmunkált felület Szerszám meghatározó rendszer 4 2
3 Forg. főmozgás v Homloklap Mellékél Felfekvő felület Mellékél hátlap Hátlap ELŐTOLÁS IRÁNYA Egyélű forgácsolószerszám alakja (esztergakés) 5 SZERSZÁM MEGHATÁROZÓ RENDSZER Forgácsolási sebesség SZERSZÁMSÍKOK: Alapsík (P r ) V Élsík (P S ) Ortogonálsík (P O ) Munkasík (P f ) Tengely sík (P P ) Normálsík (P n ) Szerszámszögek Szerszám meghatározó rendszer 6 3

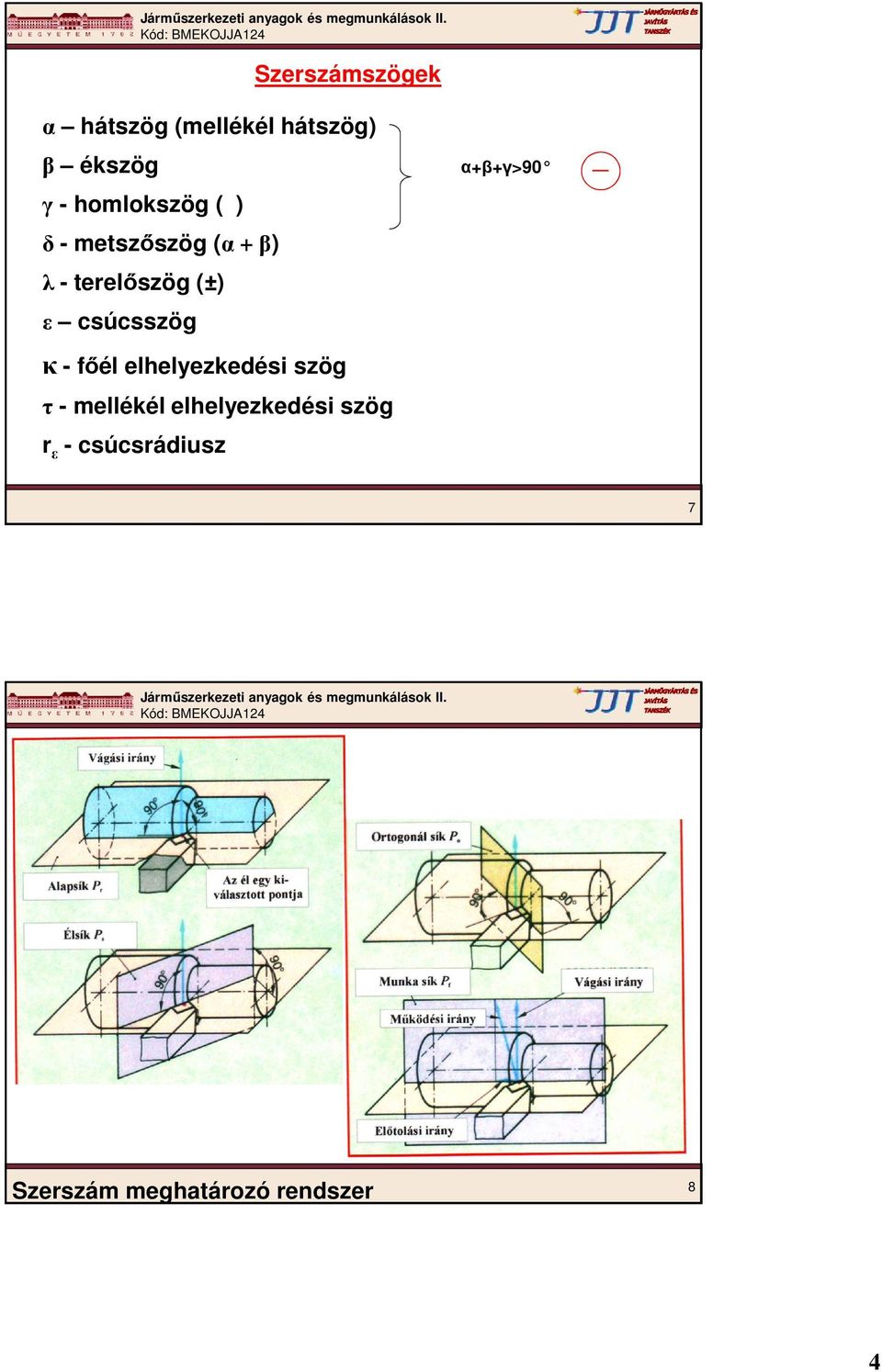

4 Szerszámszögek α hátszög (mellékél hátszög) β ékszög γ - homlokszög ( ) δ - metszőszög (α + β) λ - terelőszög (±) ε csúcsszög α+β+γ>90 κ - főél elhelyezkedési szög τ - mellékél elhelyezkedési szög r ε - csúcsrádiusz 7 Szerszám meghatározó rendszer 8 4
5 Esztergakés szerszám meghatározó rendszerben Szerszám meghatározó rendszer 9 Működő meghatározó rendszer Működési irány Forg. főmozgás: forg. sebesség MŰKÖDÉSI IRÁNY Mellékmozgás: előtolás ALAPSÍK Működő meghatározó rendszer 10 5
6 Működő meghatározó rendszer 11 Működő szögek beszúrásnál Szerszám helyzet hatása a működő szögekre Központ felett Központban α m működő hátszög γ m működő homlokszög Központ alatt Működő meghatározó rendszer 12 6

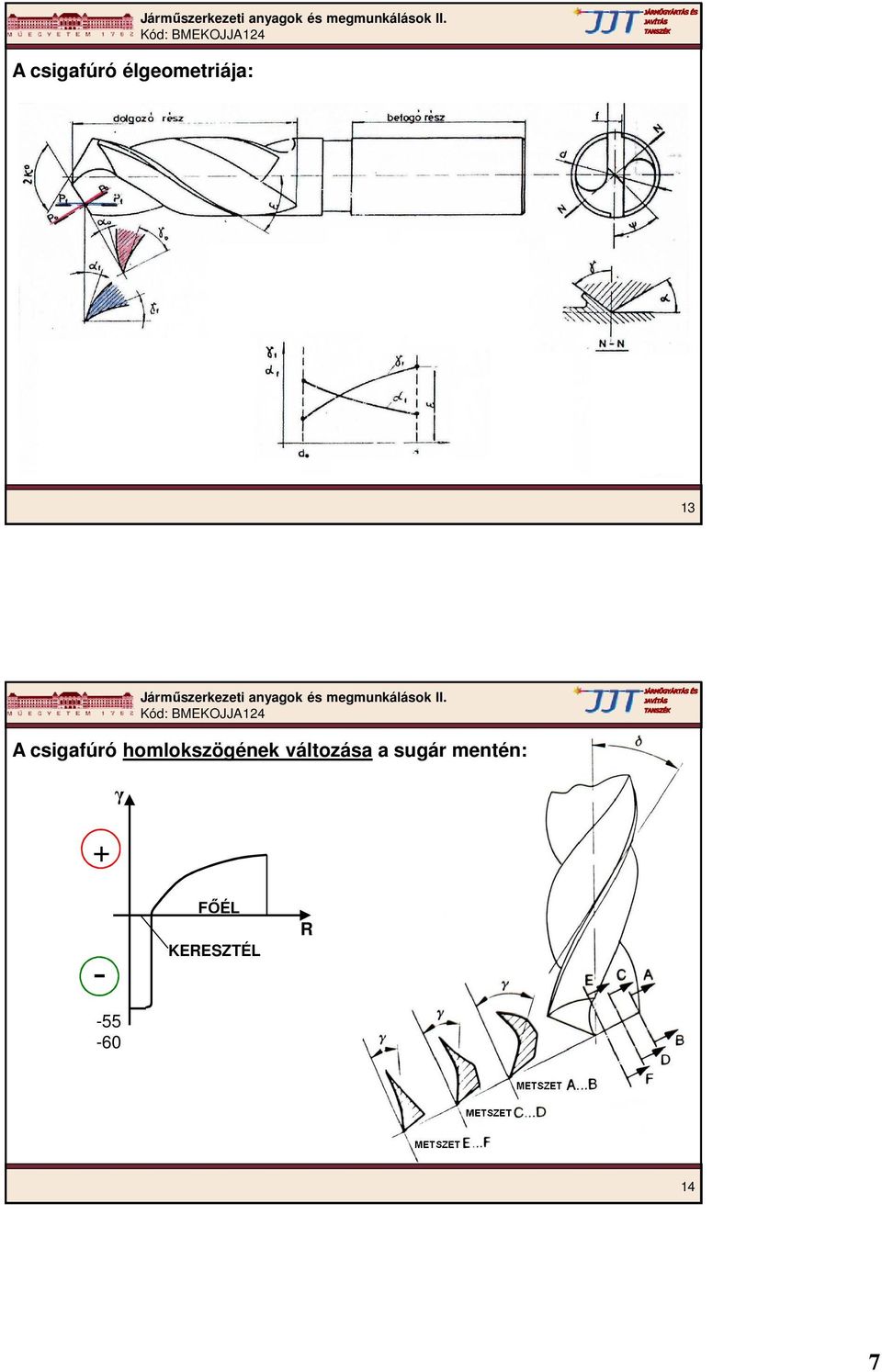

7 A csigafúró élgeometriája: 13 A csigafúró homlokszögének változása a sugár mentén: + γ FŐÉL KERESZTÉL R 14 7
8 Élszögek értelmezése HOMLOKMARÁS esetén Marószerszám élgeometriája forrás: Sandvik, SECO 15 Élszögek értelmezése HOMLOKMARÁS esetén γ R radiális homlokszög γ AX axiális homlokszög Marószerszám élgeometriája forrás: Sandvik 16 8
9 γr radiális homlokszög γ AX γax axiális homlokszög γ o ortogonális homlokszög λ terelőszög κ főél elhelyezési szög γ R Élszögek értelmezése HOMLOKMARÁS esetén Marószerszám élgeometriája forrás: Sandvik 17 Lapka belépésének különféle esetei (HOMLOKMARÁS) Marószerszám élgeometriája forrás: König-Klocke 18 9
10 SZÁRMARÓ ÉLGEOMETRIÁJA 19 Homlokél kialakítások szármarónál 20 10

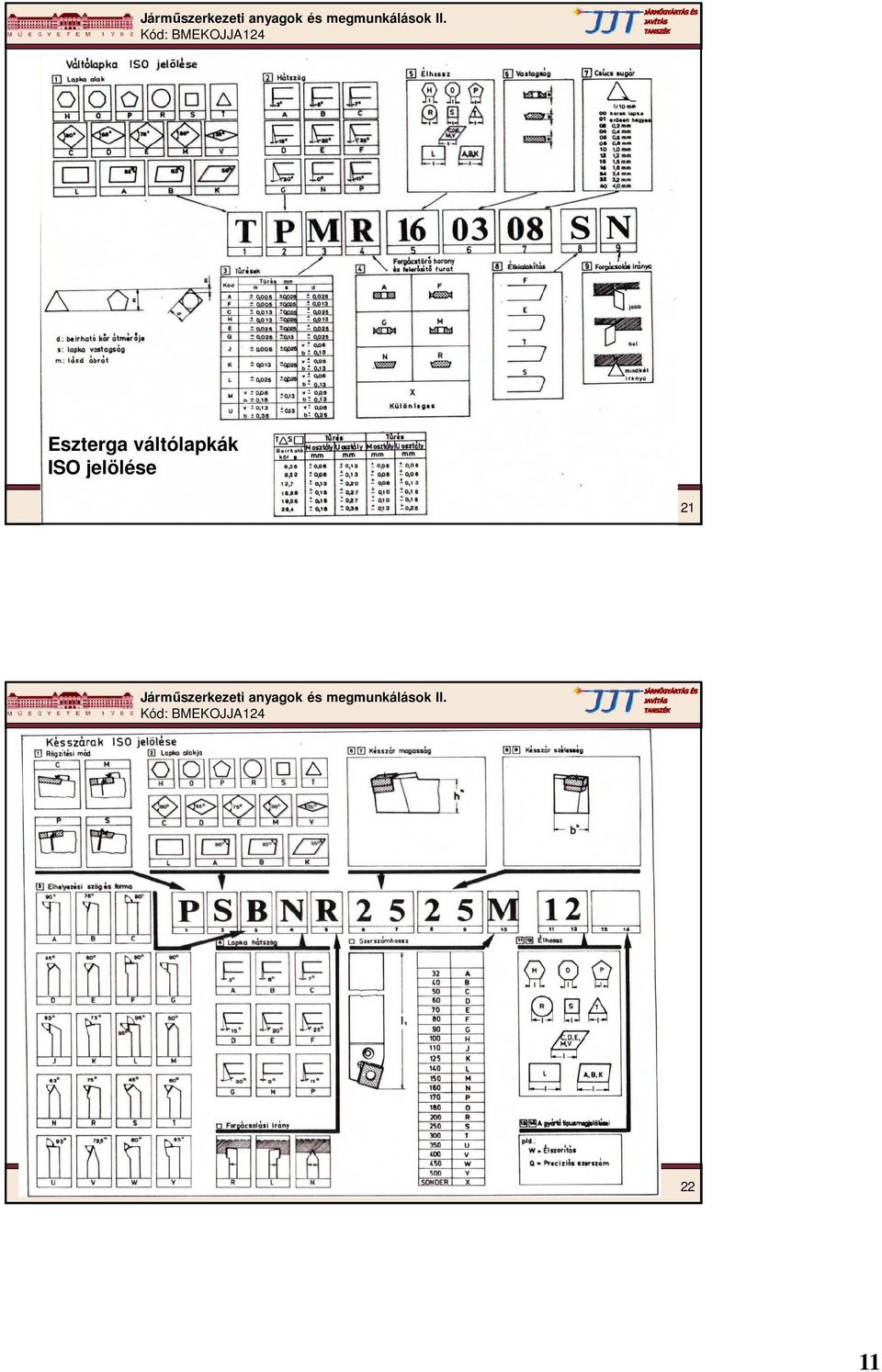

11 Eszterga váltólapkák ISO jelölése
12 ESZTERGAKÉS MEGNEVEZÉSE ISO 5608 SZERINT 23 Váltólapkás marófej ISO jelölése Feltűzhető, váltólapkás homlokmaró ISO , din 8029/1 1. Maró átmérő 2. Maró típusa és/vagy felfogási módja 3. Lapkák száma 4. Forgácsolási irány 5. Lapka rögzítése 6. Főél elhelyezési szöge 7. Lapka alak 8. Normál hátszög 9. Lapka élhossza 10. Fazetta hátszög 11. Élhossz (szélesség) 24 12
13 Váltólapkás marófej ISO jelölése Feltűzhető, váltólapkás homlokmaró ISO , din 8029/1 1. Maró átmérő 2. Maró típusa és/vagy felfogási módja 3. Lapkák száma 4. Forgácsolási irány 5. Lapka rögzítése 6. Főél elhelyezési szöge 7. Lapka alak 8. Normál hátszög 9. Lapka élhossza 10. Fazetta hátszög 11. Élhossz (szélesség) 25 Szármaró ISO jelölése (ISO , DIN 8029/2) Az 1, 3, 4, 5, 7, 8, 9 helyeken mint a homlokmarónál!! 1a. maró típusa és főél elhelyezkedési szöge 2a. kinyúlási hossz 3a. szár kialakítása 4a. szár mérete Szármaró ISO jelölése 26 13
