1 NEMZETI FEJLESZTÉSI MINISZTÉRIUM OSZTV 2014/2015 DÖNTŐ Gyakorlati vizsgatevékenység Szakképesítés azonosító száma, megnevezése: CAD-CAM informatikus Vizsgafeladat megnevezése: CNC gépkezelés A feladat pontszáma a versenyrészben: 100 pont A gyakorlati vizsgatevékenység időtartama: 90 perc A vizsgafeladat értékelési súlyaránya: 20% A gyakorlati vizsgatevékenység időpontja: Jóváhagyta:... versenybizottság elnöke

2 Vizsgázó kódja:... Feladat: A rendelkezésre álló állományok, adatok segítségével készítse el az adott alkatrész megmunkálásának szimulációját az Ön által választott megmunkáló berendezés (posztprocesszor) szimulációs környezetében. A feladat megoldása a választott CAM szoftvermodellező szolgáltatásait felhasználva történjen. Indítsa el a választott CAM szoftvert! Nyissa meg, vagy importálja a rendelkezésre álló Hidraulikus tömb megnevezésű alkatrész 3D szilárdtest modelljét! Az előgyártmány egy olyan előre megmunkált téglatest, aminek csak a felső síkján van 5 mm ráhagyás (mellékelt Műveleti utasítás 2 szerint.) A munkadarab anyaga E355 jelű acél, (Gépacél, R e =355 N/mm 2 ). (A szoftverben válasszon a megadott tulajdonságoknak megfelelő, vagy hasonló anyagot!) A megmunkálás két felfogásban történjen. (Állítsa be a megfelelő koordinátapozíciókat! Vegye figyelembe a műveleti utasításokon megadott bázisokat!) Generálja, vagy rajzolja meg a gyártás egyes lépéseihez szükséges alaksajátosságokat! 1. felfogás: A mellékelt műveleti utasítás szerint végezze el az alkatrész gyártásának modellezését! (A-B felületek) Lássa el az első felfogásban készült programot 1.felfogás névvel! Mindig olyan szerszámot válasszon, ami az adott feladat megmunkálásához technológiailag a legmegfelelőbb! Az M14x1,5 menetes furatok kialakításakor pontozó szerszámot használjon! ( 5 mm körátmérő) A menetalap fúrásához 12,4mm csigafúrót alkalmazzon! A furat mélységét önállóan határozza meg! A marási műveletnél nagyolásra és simításra ugyan az a szerszám is használható, ha annak geometriája lehetővé teszi a művelet elvégzését. A mellékelt táblázat megfelelő rovataiba írja be az anyagminőséget, megmunkáló berendezés nevét, valamint az Ön által alkalmazott szerszámok pontos nevét (kódját), illetve az alkalmazott technológiai paramétereket! Technológiai adatok esetén, csak a technológiára jellemző adatokat írja be! 2. felfogás: A mellékelt műveleti utasítás szerint végezze el az alkatrész gyártásának modellezését! (C-I felületek) Lássa el a második felfogásban készült programot 2.felfogás névvel! Mindig olyan szerszámot válasszon, ami az adott feladat megmunkálásához technológiailag a legmegfelelőbb! Az M8 furatok menetalapjának fúrásához 6,8mm csigafúrót alkalmazzon! Az 18 furatokat marással alakítsa ki! A (H) jelű felület horonymarással készüljön! A marási műveletnél nagyolásra és simításra ugyan az a szerszám is használható, ha annak geometriája lehetővé teszi a művelet elvégzését. A mellékelt táblázat megfelelő rovataiba írja be az anyagminőséget, megmunkáló berendezés nevét, valamint az Ön által alkalmazott szerszámok pontos nevét (kódját), illetve az alkalmazott technológiai paramétereket! Technológiai adatok esetén, csak a technológiára jellemző adatokat írja be! 6/2

3 Az elkészült CAM állományt mentse a vizsgáztató által megadott helyre KÓD_GYÁRTÁS néven! Készítsen képeket az 1., illetve a 2. felfogás, teljesen kész alkarész megmunkálás eredményéről és mentse azokat valamilyen általánosan használt képformátumban (JPG, PNG, TIF, ) KÓD_FELFOGÁS1, KÓD_FELFOGÁS2, KÓD_KÉSZ néven! 6/3

4 Vizsgázó kódja:... Munkadarab: Hidraulikus tömb Felfogás módja/száma: Gépsatu/2 MŰVELETTERV Anyag: E355 Nyersdarab méret: 120x70x40 Programazonosító: KÓD_2.felfogás Szerszámgép/Vezérlés: Választott gép Sorszám Művelet megnevezése Szerszám azonosító 1. Síkmarás (C) felület T1 Szerszám megnevezése 2. Nagyolás (D) T2 3. Simítás (D) T3 4. Nagyolás (E) T4 5. Simítás (E) T5 6. Nagyolás (F) 2db T6 7. Simítás (F) 2db T7 8. Letörés 2x45 (G) T8 9. Horonymarás T9 10. Fúrás 4db T Süllyesztés 4db T Menetfúrás 4db T12 6/4

5 Munkadarab: Hidraulikus tömb Felfogás módja/száma: Gépsatu/2 MŰVELETTERV Anyag: Nyersdarab méret: 120x70x40 Programazonosító: 2.felfogás Szerszámgép/Vezérlés: Sorszám Művelet megnevezése Szerszám azonosító 1. Síkmarás (C) felület T1 Szerszám megnevezése 2. Nagyolás (D) T2 3. Simítás (D) T3 4. Nagyolás (E) T4 5. Simítás (E) T5 6. Nagyolás (F) 2db T6 7. Simítás (F) 2db T7 8. Letörés 2x45 (G) T8 9. Horonymarás T9 10. Fúrás 4db T Süllyesztés 4db T Menetfúrás 4db T12 6/5

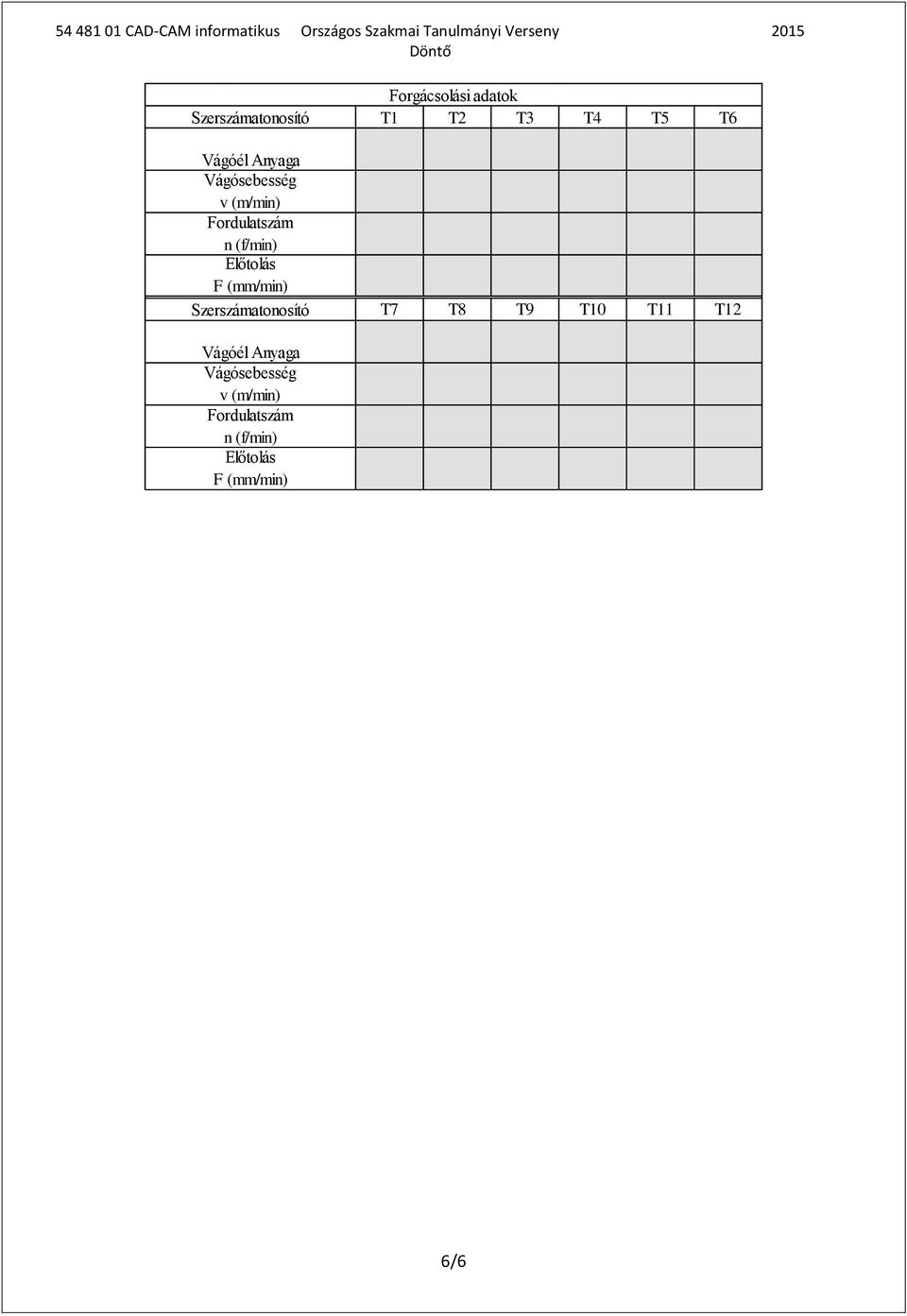

6 Szerszámatonosító Vágóél Anyaga Vágósebesség v (m/min) Fordulatszám n (f/min) Előtolás F (mm/min) Szerszámatonosító Forgácsolási adatok T1 T2 T3 T4 T5 T6 T7 T8 T9 T10 T11 T12 Vágóél Anyaga Vágósebesség v (m/min) Fordulatszám n (f/min) Előtolás F (mm/min) 6/6
