1 CNC MARÁSI FELADATOK MARÁS ÉS CNC ALAPISMERETEK ANYAGALAKÍTÁSI TECHNOLÓGIÁK Képlékeny alakítások A képlékeny alakítás a fémek alakításának az a módszere, amikor a munkadarab alakját úgy változtatjuk meg, hogy arra megfelelő nagyságú erőt fejtünk ki, miközben az anyagfolytonosság nem szakad meg (nincs szakadás, törés) és a test tömege változatlan marad. Forgácsoló eljárások A forgácsolás olyan anyagmegmunkáló módszer, amelynél a kiinduló darabról a fölösleges részeket, egy arra alkalmas szerszám segítségével (forgácsolószerszám), erő alkalmazásával, forgács formájában távolítjuk el Oktatási segédanyagok FORGÁCSOLÓ ELJÁRÁSOK Esztergálás Fúrás Marás Köszörülés Gyalulás, vésés Üregelés Egyéb forgácsoló eljárás Oktatási segédanyagok 3 1

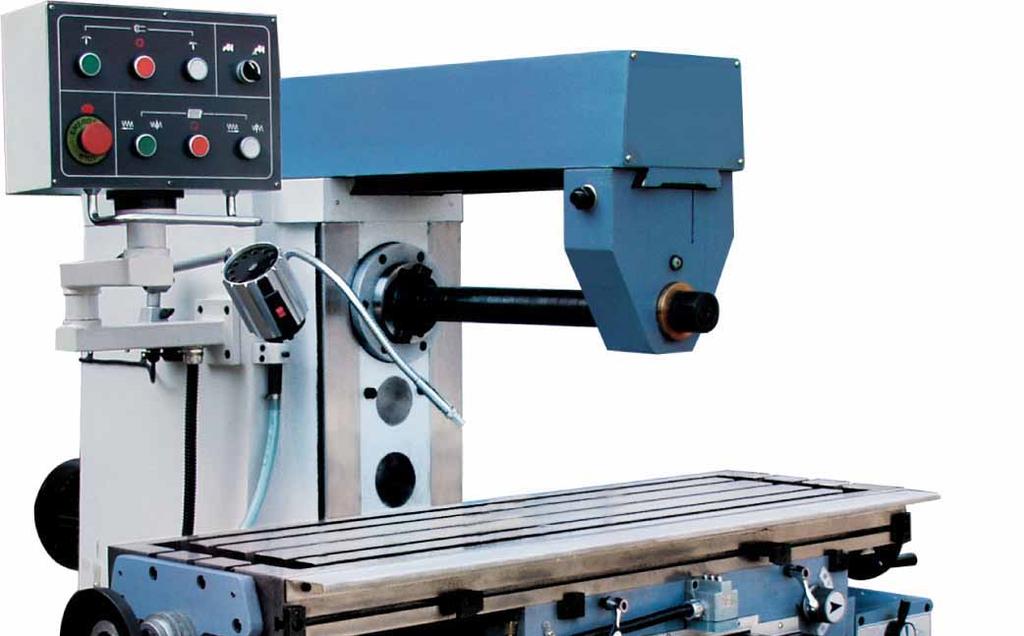

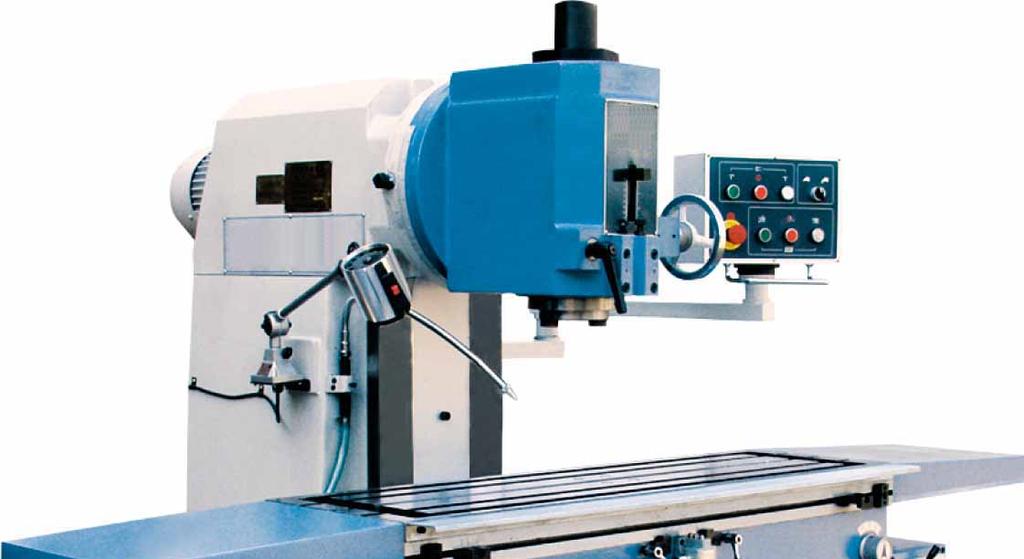

2 MARÁS Forgácsolási eljárás Szabályosan több élű szerszám Főmozgás Szerszám végzi Forgó mozgás Mellékmozgás Munkadarab vagy szerszám végzi Egyenes vonalú mozgás 3 tengely mentén történhet (hossz, kereszt, függőleges) Oktatási segédanyagok 4 MARÓGÉPEK TÍPUSAI Vízszintes marógép Függőleges marógép - Oktatási segédanyagok 5 MARÓGÉPEK KINEMATIKÁJA Vízszintes marógép Függőleges marógép - Oktatási segédanyagok 6

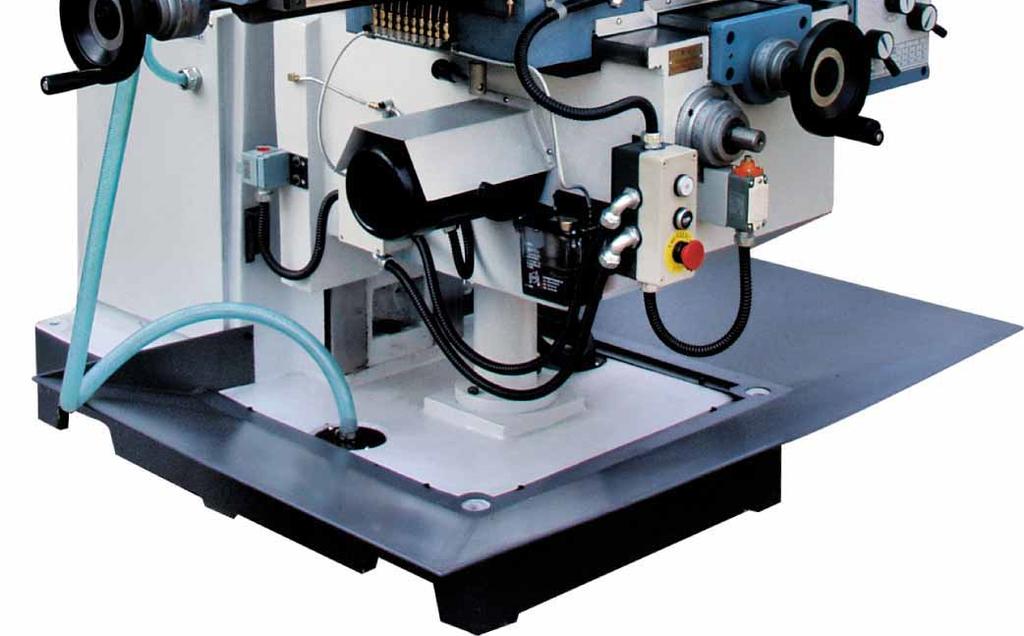

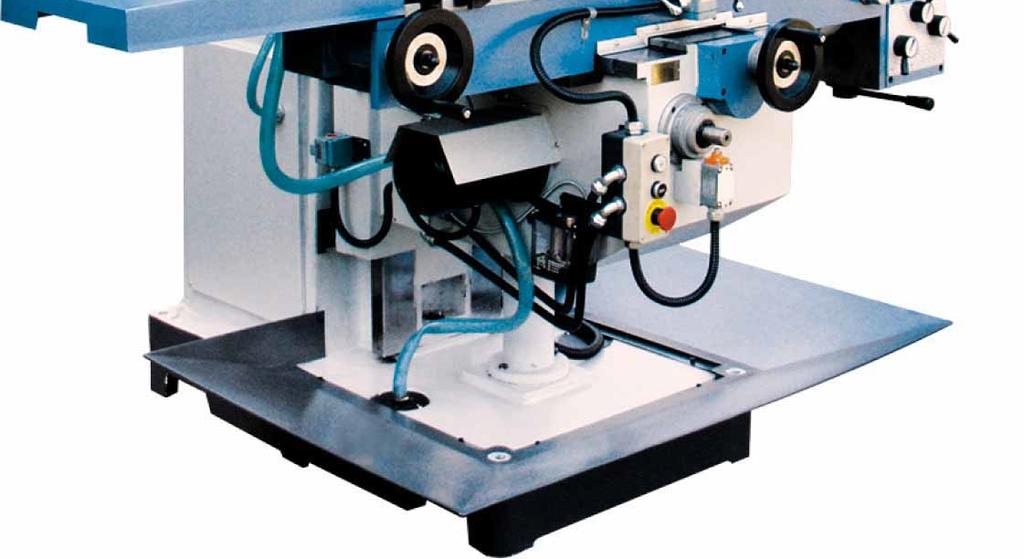

3 HAGYOMÁNYOS SZERSZÁMGÉPEK Aszinkronmotoros hajtás Állandó fordulatszám Fel és leállási fázis Többfokozatú hajtómű (mechanikus) Előtolás Fogasléc-fogaskerék mechanizmus Csavarmenetes orsó-anya mechanizmus Analóg útmérők (nóniusz skála) Oktatási segédanyagok 7 CNC SZERSZÁMGÉPEK Szervomotoros hajtás Változtatható fordulatszám (vezérlés) Azonnali indulás és megállás Adott szögben való megállás Nem kell hajtómű Előtolás léptető motor + golyós orsó segítségével Digitális útmérők és kijelzők Kiegészítő elemek (szerszámtár, stb) Oktatási segédanyagok 8 CNC SZERSZÁMGÉPEK FŐBB ELEMEI Szervomotor Főhajtás eszköze Gyors indulás / megállás Forgásirány-váltó képesség Pozícionált megállás Léptetőmotorok Mellékmozgások egyik eszköze Nagypontosságú elmozdulás Szervo képességek Oktatási segédanyagok 9 3

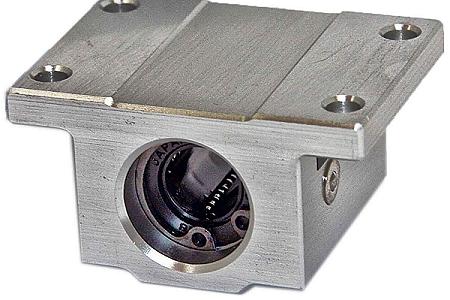

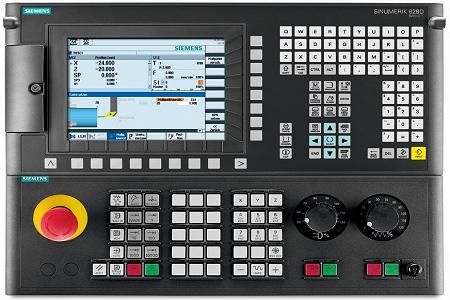

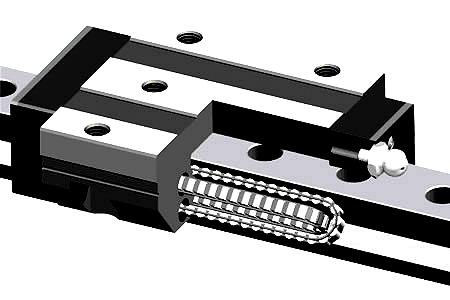

4 CNC SZERSZÁMGÉPEK FŐBB ELEMEI Mozgató orsók Mellékmozgások másik eszköze Léptetőmotorok hajtják Vezetékek Terhelésfelvétel Elmozdulás biztosítása Oktatási segédanyagok 10 CNC SZERSZÁMGÉPEK FŐBB ELEMEI Vezetékek Mellékmozgások másik eszköze Golyós hengeres vezeték X-Y mellékmozgás Lapos-menetes orsó Hengeres vezeték Oktatási segédanyagok 11 CNC SZERSZÁMGÉPEK FŐBB ELEMEI Kezelőszervek Monitor + kezelőgombok Gyorsbillentyűk Programozó gombok Vezérlőelemek Vészleállítás Oktatási segédanyagok 1 4

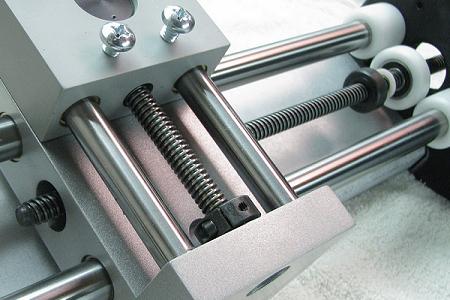

5 HOBBY CNC MARÓGÉP Főhajtómű Vezetékek Mellékhajtások - Golyósorsó - Léptetőmotor Oktatási segédanyagok 13 POZÍCIONÁLÁS Alappontok Gépi nullapont (gyártó adja meg) Referenciapont (végállás-kapcsolókkal meghatározott) Munkadarab nullapont (programozó adja meg) Koordinátarendszer Útinformációk Abszolút módú (G90) Növekményes módú (G91) Oktatási segédanyagok 14 ALAPPONTOK Referenciapont R Gépi nullapont M Munkadarab-nullapont W Felfogási pont A Oktatási segédanyagok 15 5

6 KOORDINÁTARENDSZER Z tengely a főorsóval egybe esik Pozitív (+) irány a munkadarabtól távolodó Többi tengely jobb-kéz szabály szerint Y+ Z+ X Oktatási segédanyagok 16 ÚTINFORMÁCIÓK ABSZOLÚT 3 +5 pont 1 X +1,5 +4,5 Y +1,0 +4, ,0 -,5 +5,5-1, ,5-3, Oktatási segédanyagok 17 ÚTINFORMÁCIÓK NÖVEKMÉNYES 3 +5 pont 1 dx +1,5 +3,0 dy +1,0 +3,5 1 dx dy 3 4-9,5 +,5 +1,0-7, ,0 -, Oktatási segédanyagok 18 6

7 ÚTINFORMÁCIÓS FELADATOK 1 6 # ABSZ NÖV X Y dx dy Oktatási segédanyagok 19 ÚTINFORMÁCIÓS FELADATOK CNC $Mill $Millimeters $DefineMillTool "N:Furo" $AddMillPart G9 X50 Y50 Z15 G17 G90 G95 DT11 M06 S1000 F0,1 M03 M08... ide jönnek a megmunkálás részletei M09 M05 M Oktatási segédanyagok 0 ÚTINFORMÁCIÓS FELADATOK CNC Egy furat elkészítése G00 X... Y... Z+1 G01 Z-10 G00 Z+1 G pozícióba állás gyorsjárattal - furat elkészítése előtolással - furatból kiállás gyorsjárattal - pozícionálás a következő furatra Oktatási segédanyagok 1 7

8 VEZÉRLÉSI TÍPUSOK Pontvezérlés Szakaszvezérlés Kibővített szakaszvezérlés Pályavezérlés Oktatási segédanyagok PONTVEZÉRLÉS Megmunkálás csak az adott pontban folyik Mozgás csak tengelyekkel párhuzamosan történhet +Y P Y elm P 1 X elm P K +X Oktatási segédanyagok 3 SZAKASZVEZÉRLÉS Megmunkálás a tengelyekkel párhuzamosan is +Y P P 1 P K Y forg X forg +X Oktatási segédanyagok 4 8

9 KIBŐVÍTETT SZAKASZVEZÉRLÉS Tengellyel szöget bezáró megmunkálás is Lineáris interpoláció G0/G1 utasítás +Y P Y forg P 1 X forg +X Oktatási segédanyagok 5 PÁLYAVEZÉRLÉS Másod vagy magasabb rendű összefüggések mentén Gyakorlatban másodfokú függvények Körinterpoláció G/G3 utasítás X,Y megadás Abszolút mód Növekményes mód +Y X abs P Y abs R ±j növ ±i növ P 1 +X Oktatási segédanyagok 6 Számítások Derékszögű háromszögek esetén Pitagorasz tétel alkalmazása Két oldal ismerete Harmadik oldal meghatározása Szögfüggvények alkalmazása Egy szög és egy oldal ismerete Tetszőleges hiányzó oldal meghatározása Oktatási segédanyagok 7 9

10 SZÁMÍTÁSI FELADATOK Határozza meg a P pont koordinátáját! 0,00 P b. a c a + b = c P 1 Megoldás Pitagorasz-tétel a = 0.00 mm b =? c =,36 mm a b c b c a b,36 0,00 b b Oktatási segédanyagok 8 SZÁMÍTÁSI FELADATOK P 1 30 P Ismert adatok P1 pont koordinátái P 1 -P távolság => 0 Külső szög => 30 Keresett adatok P pont koordinátái Megoldás? Szögfüggvények alkalmazása Oktatási segédanyagok 9 SZÁMÍTÁSI FELADATOK Szögfüggvények Szinusz (sin) Szemben / Átfogó Koszinusz (cos) Mellette / Átfogó Tangens (tg) Szembe / Mellette c α a sin α = b/c. b cos α = a/c tg α = b/a Oktatási segédanyagok 30 10

11 SZÁMÍTÁSI FELADATOK P dx P dy sin60 = dy / 0 0 * sin60 = dy 0 * 0,866= dy 17,3 = dy cos60 = dx / 0 0 * cos60 = dx 0 * 0,5 = dx 10,00 = dx Oktatási segédanyagok 31 CNC PROGRAMKÉSZÍTÉS LÉPÉSEI Alkatrészrajz tanulmányozása Előgyártmány meghatározása Gyárthatósági vizsgálat (műveleti utasítás) Szerszámok kiválasztása Útinformációk meghatározása Nullpont(ok), adódó méretek, "fontos" pontok Gyorsjárati / forgácsoló mozgások meghatározása Programkód készítés / tesztelés / javítás Oktatási segédanyagok 3 CNC SIMULATOR PROGRAM Szimuláció Tényleges anyagfelhasználás nélkül Tényleges szerszámalkalmazás nélkül Tényleges gyártás (gyártógép) nélkül Hatékony Gazdaságos Oktatási célokhoz kiváló megoldás Lásd a repülés és hadászati szimulációkat Oktatási segédanyagok 33 11

12 CNC SIMULATOR ingyenesen használható alkalmazás letöltés és telepítés (Download) regisztráció (ténylegesen használt cím) 30 naponként feltöltés (Patrol Station) Online súgó (angol nyelvű) Oktatási segédanyagok 34 Gépkiválasztás Marógép (milling machine => MILL) Milling Center (max. 100 mm-es szerszámhossz) Láthatósági beállítások Machine (gép) Holder (szerszámbefogó) Table (gépasztal) Tool (szerszám) Oktatási segédanyagok 35 MUNKADARAB MEGADÁSA $AddMillPart {méret} {eltolás} {szín} 1 $AddMillPart Z méret X méret Oktatási segédanyagok 36 1

13 MUNKADARAB MEGADÁSA $AddMillPart {méret} {eltolás} {szín} 1 $AddMillPart Zeltolás Yeltolás Xeltolás Oktatási segédanyagok 37 MUNKADARAB MEGADÁSA A színinformációk Paint programmal kezelhető RGB színtérben értelmezettek R red / piros G green / zöld B blue / kék Minden színkomponens 0-55 között értelmezett A színinformációk két elemből állnak Sötét részek színe ( ) Világos részek színe ( ) Oktatási segédanyagok 38 SZERSZÁM MEGADÁSA Szerszám befoglaló méretei D = átmérő / L = teljes hossz Befogórész méretei d = átmérő / L-l = hossz Forgácsoló rész méretei D = átmérő / l = hossz Oktatási segédanyagok 39 13

14 SZERSZÁM MEGADÁSA $DefineMillTool {név} {index} {csúcs} {befogó} {él} {típus} {név} - szerszám megnevezése {index} - szerszám sorszáma a szerszámtárban {csúcs} - csúcsszög fokban megadva {befogó} - szerszám befogórészének méretei d / L-l {él} - szerszám forgácsoló részének méretei D / l {típus} - szerszám él végződés jellege Oktatási segédanyagok 40 SZERSZÁM MEGADÁSA {típus} 0 Sarokmaró (homlok-palást maró) 1 Félgömbfejű maró (alakmaró) Csigafúró / Befúró Csigafúró 118 / 10 csúcsszöggel Befúró 90 csúcsszöggel Oktatási segédanyagok 41 SZERSZÁM MEGADÁSA D d L l L-l = 6 mm = 6 mm = 57 mm = 13 mm = 44 mm $DefineMillTool "N:Maró D8" (adatok a perfor.hu weboldalon található katalógusból) Oktatási segédanyagok 4 14

15 PROGRAMOZÁSI SEGÉDLET Munkakörnyezet megadása Szerszámok meghatározása (szerszámtár felvétele) Munkadarab meghatározása Munkadarab nullpont felvétele Szerszámmozgások megadása Szerszám beváltása + technológiai adatok megadása Útinformációk megadása Ismétlés minden felületre Oktatási segédanyagok 43 MUNKAKÖRNYEZET MEGADÁSA $Mill - szerszámgép = marógép $Millimeters - útinformációk metrikus mértékegységben G17 - programozás az X-Y síkban (G/G3) G90 - abszolút útvonalmegadása G95 - előtolás (F) mm/ford értékben értelmezett M0 / M1 - szerszámgép ajtajának kezelése Oktatási segédanyagok 44 MUNKADARAB ELHELYEZÉSE Ha a munkadarab nincs teljes mélységben megmunkálva, akkor elhelyezhető az asztalon, ebben az esetben a Ze = 0 Ha a munkadarabon átmenő furatok vannak, vagy teljes mélységben megmunkált (palástfelület), akkor kiszámítandó az asztaltól való elemelés magassága, ebben az esetben a Ze > Oktatási segédanyagok 45 15

16 MUNKADARAB ELHELYEZÉSE. x 60 D/ 45 x k r 45 x értékének meghatározásához szögfüggvény kell 45 esetén egyszerűen számolható => x = D/ Oktatási segédanyagok 46 16
