Példák 04 4a Négyzet megmunkálása kontúrkövetéssel
|
|
- Ödön Székely
- 8 évvel ezelőtt
- Látták:
Átírás
1 4a Négyzet megmunkálása kontúrkövetéssel 0 BEGIN PGM 4a MM program kezdete 3 TOOL CALL 10 Z S1500 F500 szerszám hívása (T10), fõorsó tengelyének kijelölése (Z) fordulatszám és elõtolás megadása 4 L Z+50 R0 FMAX M3 ;bizt. magassag Z biztonsági magasságra mozgás gyorsjárattal (FMAX), fõorsó bekapcsolása (M3) 5 L X-20 Y-20 FMAX ;merulesi poz. merülési pozícióra állás az XY síkban 6 L Z-5 F2000 ;munkasikra all merülés a megmunkálási síkra 7 L X+5 Y+5 RR F AUTO ráállás a kontúrra, kontúrkövetés jobbról bekapcsolása (RR), megmunkálási elõtolás beállítása 8 L X+95 haladás a kontúron 9 L Y L IX L X-20 Y-20 R0 F2000 M5 kontúr elhagyása, kontúrkövetés kikapcsolása (R0), fõorsó kikapcsolása (M5) 13 L Z+50 FMAX kiemel a munkadarab fõlé gyorsjárattal (FMAX) 14 END PGM 4a MM program vége
2 4b Rágördülés a kontúrra, kontúr elhagyása, letörés két kontúrelem közé 0 BEGIN PGM 4b MM program kezdete 3 TOOL CALL 10 Z S2100 F450 szerszám hívása (T10), fõorsó tengelyének kijelölése (Z) fordulatszám és elõtolás megadása 5 L X-20 Y-20 FMAX merülési pozícióra állás az XY síkban 6 L Z-5 F2000 merülés a megmunkálási síkra 7 APPR CT X+5 Y+5 CCA45 R+10 RR kontúrra gördül (APPR CT) nyolcadkörrel (CCA+45 R+10), kontúrkövetés jobbról (RR) 8 L X+95 haladás a kontúron 9 L Y CHF 20 letörés két kontúrelem között 12 DEP CT CCA90 R L X-20 Y+120 F2000 eltávolodás a kontúrtól 14 L Z+50 FMAX kiemel a munkadarab fõlé gyorsjárattal (FMAX) 15 END PGM 4b MM program vége

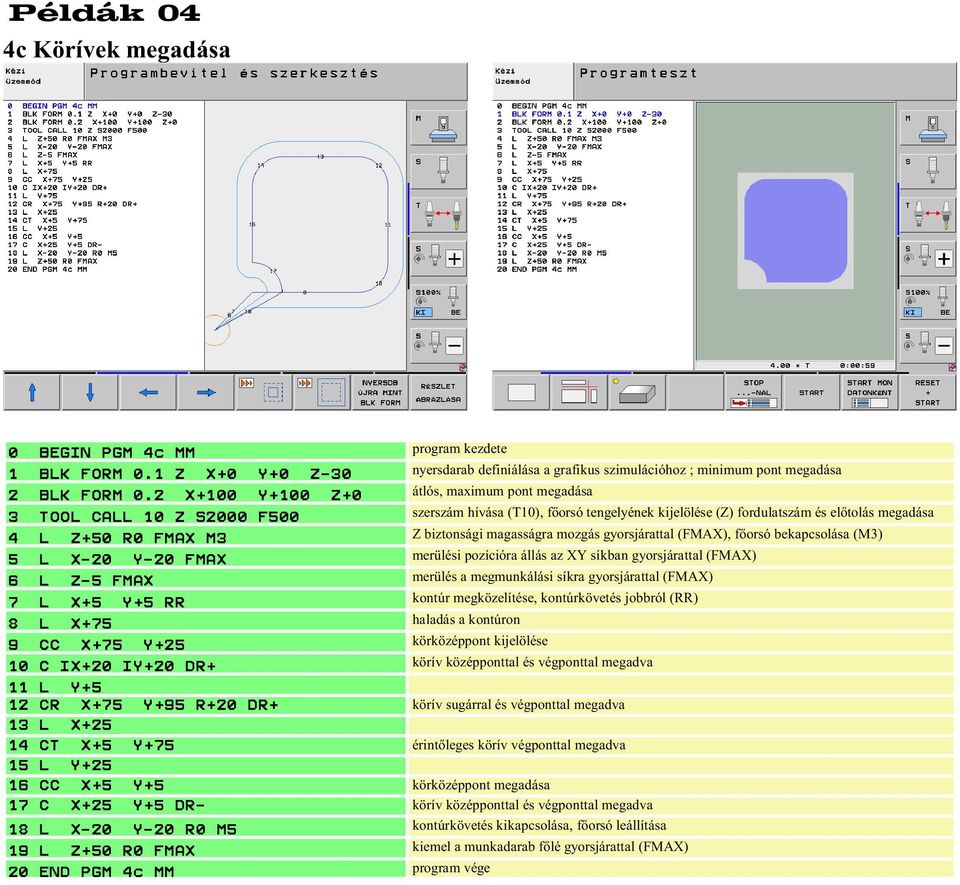

3 4c Körívek megadása 0 BEGIN PGM 4c MM program kezdete 3 TOOL CALL 10 Z S2000 F500 szerszám hívása (T10), fõorsó tengelyének kijelölése (Z) fordulatszám és elõtolás megadása 5 L X-20 Y-20 FMAX merülési pozícióra állás az XY síkban gyorsjárattal (FMAX) 6 L Z-5 FMAX merülés a megmunkálási síkra gyorsjárattal (FMAX) 7 L X+5 Y+5 RR kontúr megközelítése, kontúrkövetés jobbról (RR) 8 L X+75 haladás a kontúron 9 CC X+75 Y+25 körközéppont kijelölése 10 C IX+20 IY+20 DR+ körív középponttal és végponttal megadva 12 CR X+75 Y+95 R+20 DR+ körív sugárral és végponttal megadva 13 L X CT X+5 Y+75 érintõleges körív végponttal megadva 15 L Y CC X+5 Y+5 körközéppont megadása 17 C X+25 Y+5 DR- körív középponttal és végponttal megadva 18 L X-20 Y-20 R0 M5 kontúrkövetés kikapcsolása, fõorsó leállítása 19 L Z+50 R0 FMAX kiemel a munkadarab fõlé gyorsjárattal (FMAX) 20 END PGM 4c MM program vége

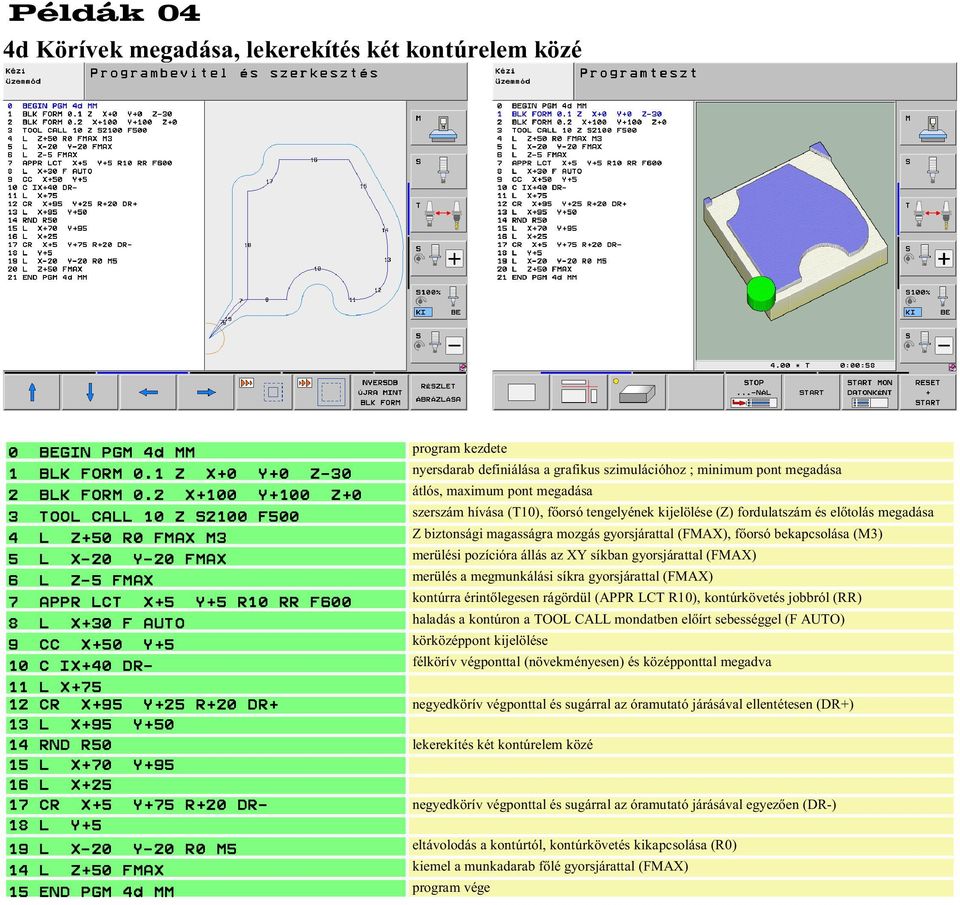

4 4d Körívek megadása, lekerekítés két kontúrelem közé 0 BEGIN PGM 4d MM program kezdete 3 TOOL CALL 10 Z S2100 F500 szerszám hívása (T10), fõorsó tengelyének kijelölése (Z) fordulatszám és elõtolás megadása 5 L X-20 Y-20 FMAX merülési pozícióra állás az XY síkban gyorsjárattal (FMAX) 6 L Z-5 FMAX merülés a megmunkálási síkra gyorsjárattal (FMAX) 7 APPR LCT X+5 Y+5 R10 RR F600 kontúrra érintõlegesen rágördül (APPR LCT R10), kontúrkövetés jobbról (RR) 8 L X+30 F AUTO haladás a kontúron a TOOL CALL mondatben elõírt sebességgel (F AUTO) 9 CC X+50 Y+5 körközéppont kijelölése 10 C IX+40 DR- félkörív végponttal (növekményesen) és középponttal megadva 11 L X CR X+95 Y+25 R+20 DR+ negyedkörív végponttal és sugárral az óramutató járásával ellentétesen (DR+) 13 L X+95 Y RND R50 lekerekítés két kontúrelem közé 15 L X+70 Y L X CR X+5 Y+75 R+20 DR- negyedkörív végponttal és sugárral az óramutató járásával egyezõen (DR-) 18 L Y+5 19 L X-20 Y-20 R0 M5 eltávolodás a kontúrtól, kontúrkövetés kikapcsolása (R0) 14 L Z+50 FMAX kiemel a munkadarab fõlé gyorsjárattal (FMAX) 15 END PGM 4d MM program vége
5 4e Ötszög polárkoordinátás adatmegadással 0 BEGIN PGM 4e MM program kezdete 3 TOOL CALL 10 Z S2100 F350 szerszám hívása (T10), fõorsó tengelyének kijelölése (Z) fordulatszám és elõtolás megadása 5 L X-20 Y-20 FMAX merülési pozícióra állás az XY síkban gyorsjárattal 6 L Z-5 FMAX merülés a megmunkálási síkra gyorsjárattal 7 CC X+50 Y+50 póluspont kijelölése a polárkoordinátás adatmegadáshoz 8 LP PR+45 PA-126 RR kezdõpont megközelítése, kontúrkövetés bekapcsolása jobbról (RR) 9 LP IPA+72 haladás a kontúron 10 LP IPA RND R10 lekerekítés 12 LP IPA RND R9 lekerekítés 14 LP IPA RND R8 lekerekítés 16 LP IPA L X-20 Y-20 R0 eltávolodás a kontúrtól, kontúrkövetés kikapcsolása (R0) 18 L Z+50 FMAX kiemel a munkadarab fõlé gyorsjárattal (FMAX) 19 END PGM 4e MM program vége Az utoljára létrehozott (vagy az utoljára törölt) mondat ismételt beírására eredményesen használható az UTOLSÓ NC MONDAT BESZÚRÁSA funkciógomb.
Példák DR+0 sugárkorrekció programozott módosítása
Példák TOOL CALL DR+0 sugárkorrekció programozott módosítása 0 BEGIN PGM pl1 MM 3 TOOL CALL 10 Z S1000 F300 DR+12 4 L Z+20 R0 FMAX M3 5 L X-10 Y-10 FMAX 6 L Z-5 FMAX 7 CALL LBL 1 8 TOOL CALL DR+0 9 LBL
