Mathematisch Technische Software-Entwicklung GmbH CNC-TECHNIKA. MTS-eszterga programozási feladatok. MTS GmbH GO98 Bt. 1-85

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Mathematisch Technische Software-Entwicklung GmbH CNC-TECHNIKA. MTS-eszterga programozási feladatok. MTS GmbH GO98 Bt. 1-85"

Átírás

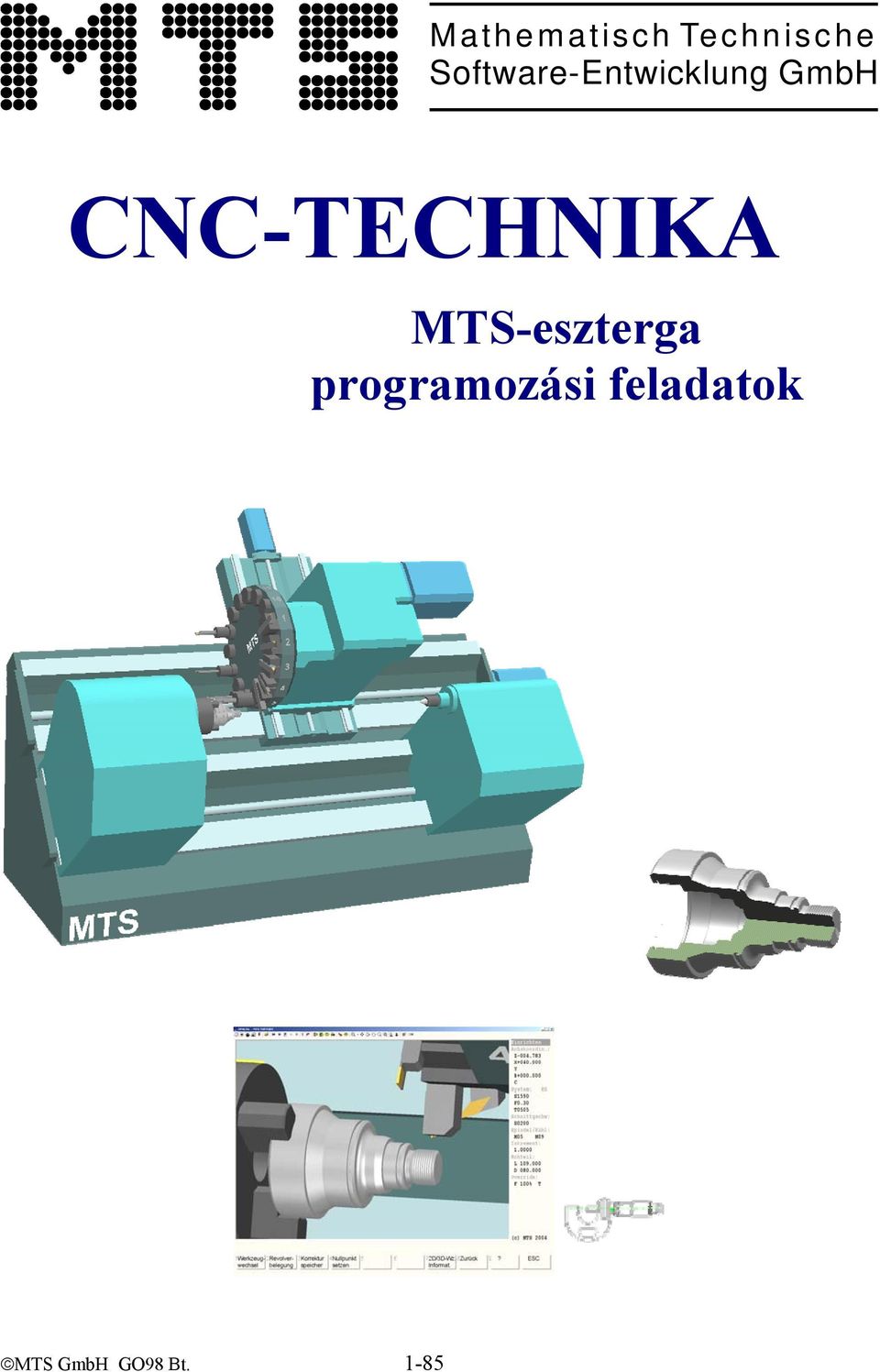

1 Mathematisch Technische Software-Entwicklung GmbH CNC-TECHNIKA MTS-eszterga programozási feladatok MTS GmbH GO98 Bt. 1-85

2 MTS eszterga programozási feladatok MTS Mathematisch Technische Software-Entwicklung GmbH Kaiserin-Augusta-Allee 101 D Berlin Phone: +49 / 30 / Fax: +49 / 30 / GO98 Bt. Budapest Tel.: Fax: World Wide Web: Created by Bernd Koch, Edgar Geuther und Peter Richter. Berlin 2006 Magyar változat: Eötvös Oszkár MTS GmbH GO98 Bt. 2-85

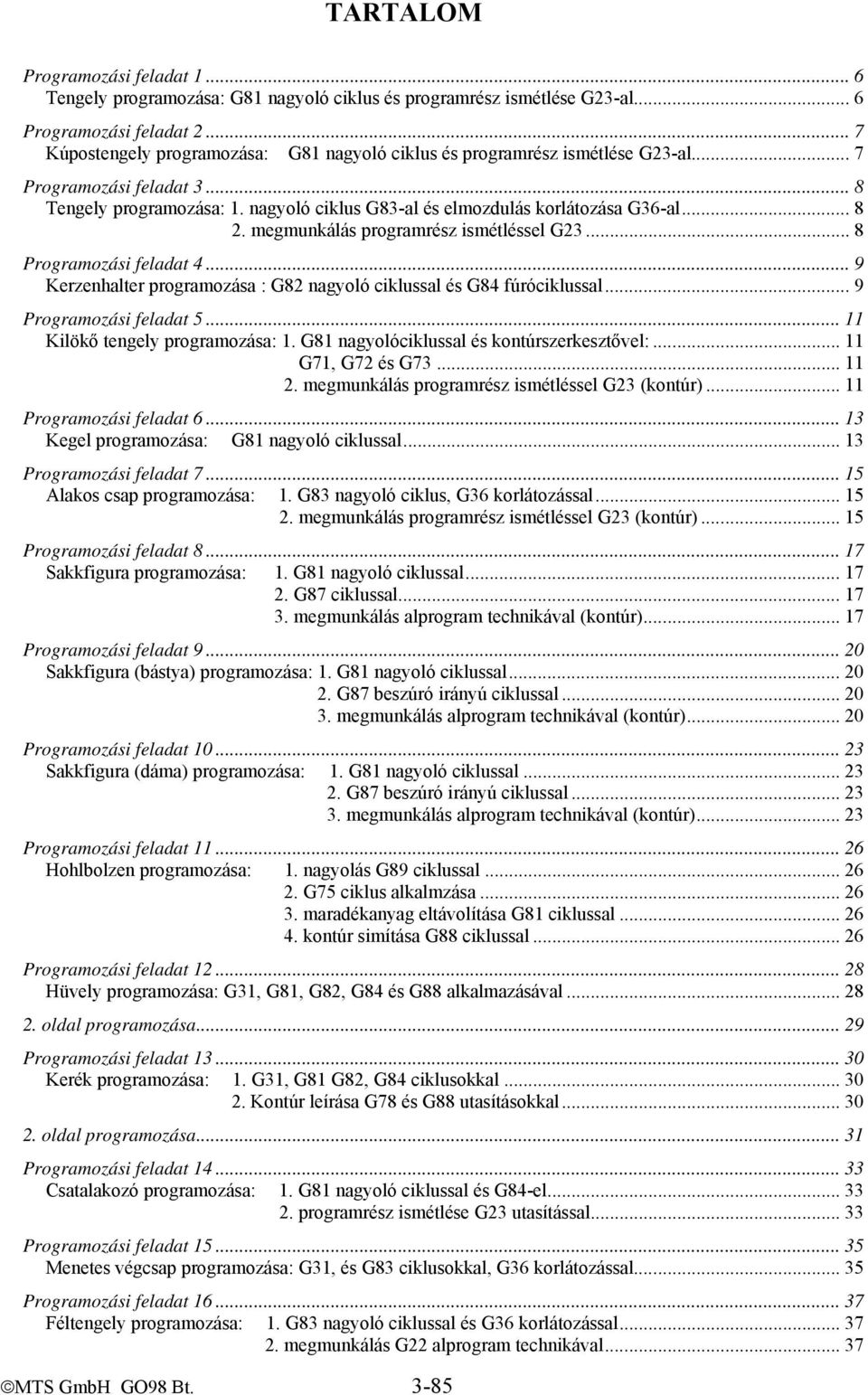

3 TARTALOM Programozási feladat Tengely programozása: G81 nagyoló ciklus és programrész ismétlése G23-al... 6 Programozási feladat Kúpostengely programozása: G81 nagyoló ciklus és programrész ismétlése G23-al... 7 Programozási feladat Tengely programozása: 1. nagyoló ciklus G83-al és elmozdulás korlátozása G36-al megmunkálás programrész ismétléssel G Programozási feladat Kerzenhalter programozása : G82 nagyoló ciklussal és G84 fúróciklussal... 9 Programozási feladat Kilökő tengely programozása: 1. G81 nagyolóciklussal és kontúrszerkesztővel: G71, G72 és G megmunkálás programrész ismétléssel G23 (kontúr) Programozási feladat Kegel programozása: G81 nagyoló ciklussal Programozási feladat Alakos csap programozása: 1. G83 nagyoló ciklus, G36 korlátozással megmunkálás programrész ismétléssel G23 (kontúr) Programozási feladat Sakkfigura programozása: 1. G81 nagyoló ciklussal G87 ciklussal megmunkálás alprogram technikával (kontúr) Programozási feladat Sakkfigura (bástya) programozása: 1. G81 nagyoló ciklussal G87 beszúró irányú ciklussal megmunkálás alprogram technikával (kontúr) Programozási feladat Sakkfigura (dáma) programozása: 1. G81 nagyoló ciklussal G87 beszúró irányú ciklussal megmunkálás alprogram technikával (kontúr) Programozási feladat Hohlbolzen programozása: 1. nagyolás G89 ciklussal G75 ciklus alkalmzása maradékanyag eltávolítása G81 ciklussal kontúr simítása G88 ciklussal Programozási feladat Hüvely programozása: G31, G81, G82, G84 és G88 alkalmazásával oldal programozása Programozási feladat Kerék programozása: 1. G31, G81 G82, G84 ciklusokkal Kontúr leírása G78 és G88 utasításokkal oldal programozása Programozási feladat Csatalakozó programozása: 1. G81 nagyoló ciklussal és G84-el programrész ismétlése G23 utasítással Programozási feladat Menetes végcsap programozása: G31, és G83 ciklusokkal, G36 korlátozással Programozási feladat Féltengely programozása: 1. G83 nagyoló ciklussal és G36 korlátozással megmunkálás G22 alprogram technikával MTS GmbH GO98 Bt. 3-85

4 Programozási feladat Programozzon az alábbiak szerint: 1. nagyoló ciklus G83, G36 és menetvágóciklus G kontúr megmunkálás G22 alprogram technikával Programozási feladat Programozzon az alábbiak szerint: 1. nagyoló ciklus G83, G36 és menetvágóciklus G programrész ismétlése G23 utasítással kontúrleírásnál alkalmazza a G78 és G88 ciklust Programozási feladat Programozzon az alábbiak szerint: 1. nagyoló ciklus G81 és menetvágóciklus G kontúr megmunkálás G22 alprogram technikával WOP alkalmazása a külső kontúr programozásánál Programozási feladat Programozzon az alábbiak szerint: 1. alkalmazza a G81 és a G79 ciklust alkalmazza az alprogram technikát G22-vel Programozási feladat Menetes dugó programozása: 1. nagyoló ciklus G81 és menetvágóciklus G kontúr megmunkálás G22 alprogram technikával WOP alkalmazása a külső és belső kontúr programozásánál Programozási feladat Menetes végdugó programozása: 1. nagyoló ciklus G81 és menetvágóciklus G kontúr megmunkálás G22 alprogram technikával Váltólapkás fóró 30 alaklamazása Programozási feladatok az MTS programozásában haladóknak Programozási feladat 1: Ékszíjtárcsa programozása: oldal programozása 1. megoldás: kontúr adatok szerint oldal programozása 2. megoldás: paraméteres programozás Alprogram U5403 (paraméter) oldal programozása Feladat Kegelhülse programozása: 1. programozás alprogram nélkül programozás alprogrammal paraméteres programozás Program: 1. oldal Kegelhülse (alprogram nélkül) Program: 1. oldal Kegelhülse (alprogrammal és paraméteres megadással) Program: 2. oldal Kegelhülse (U5500 alprogrammal) Feladat Kegelbuchse programozása: 1. G31, G81 és G84 utasítások alkalmazása programrész ismétlése G23 utasítással simításkor Program: 1. oldal Kegelbuchse Program: 2. oldal Kegelbuchse Feladat Felfogótengely programozása: 1. G81, G83 és G84 ciklusokkal programrész ismétlése simításnál G23 utasítással Program: 1. oldal Felfogótengely Program: 2. oldal felfogótengely Feladat Menetes csatlakozó programozása: 1.G31, G81 és G84 ciklusok alkalmazása váltólapkás fúró 18 mm-től, 130 mm hossztól Program: 1. oldal Menetes csatlakozó Program: 2. oldal Menetes csatlakozó Feladat Ház programozása: 1. G31, G81 és G84 ciklusok alkalmazása váltólapkás fúró 24 mm-től, 130 mm hossztól Program: 1. oldal Ház Program: 2. oldal Ház Feladat Fedél programozása: G81 és G84 ciklusok alkalmazása Program: 1. oldal Fedél MTS GmbH GO98 Bt. 4-85

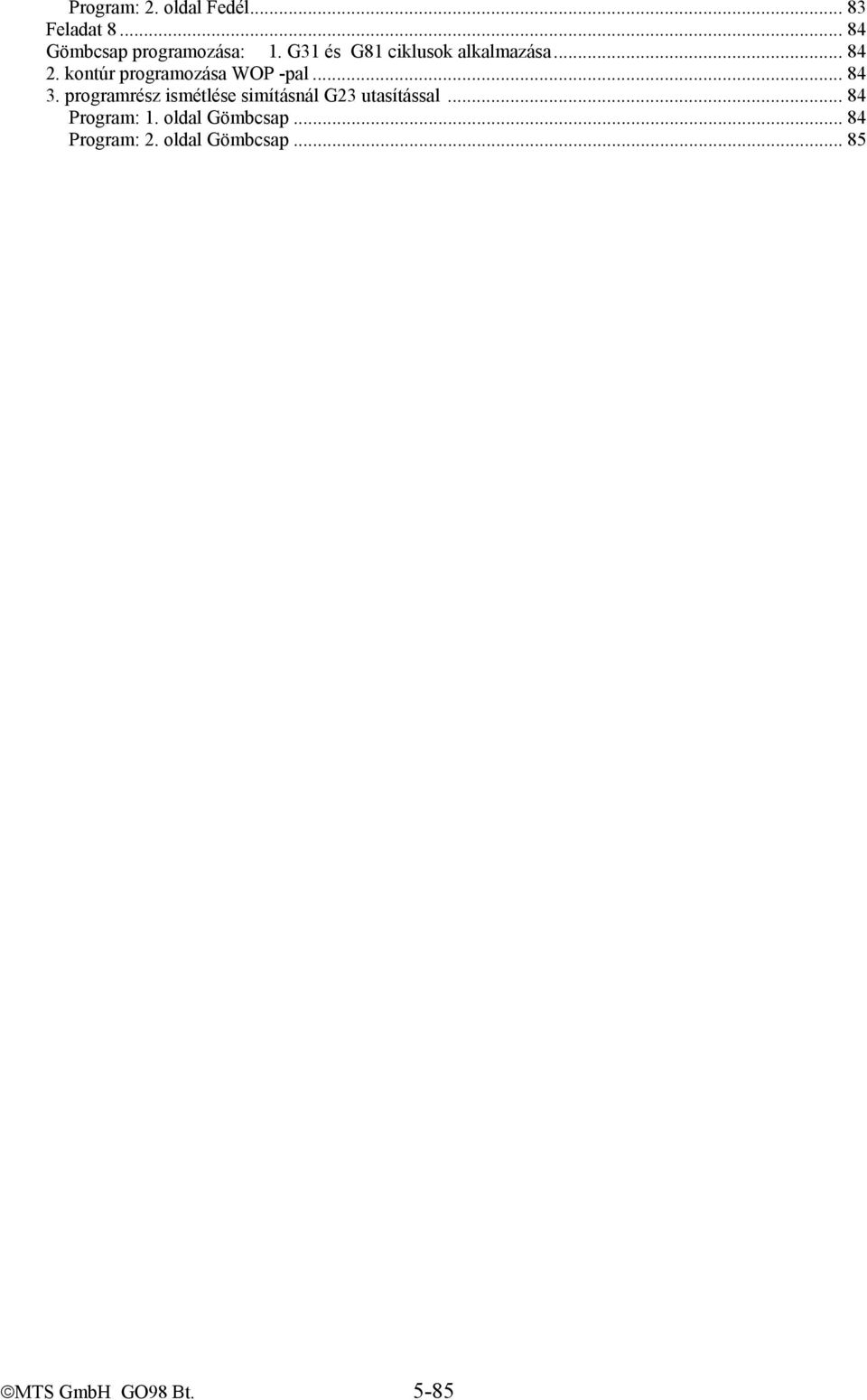

5 Program: 2. oldal Fedél Feladat Gömbcsap programozása: 1. G31 és G81 ciklusok alkalmazása kontúr programozása WOP -pal programrész ismétlése simításnál G23 utasítással Program: 1. oldal Gömbcsap Program: 2. oldal Gömbcsap MTS GmbH GO98 Bt. 5-85

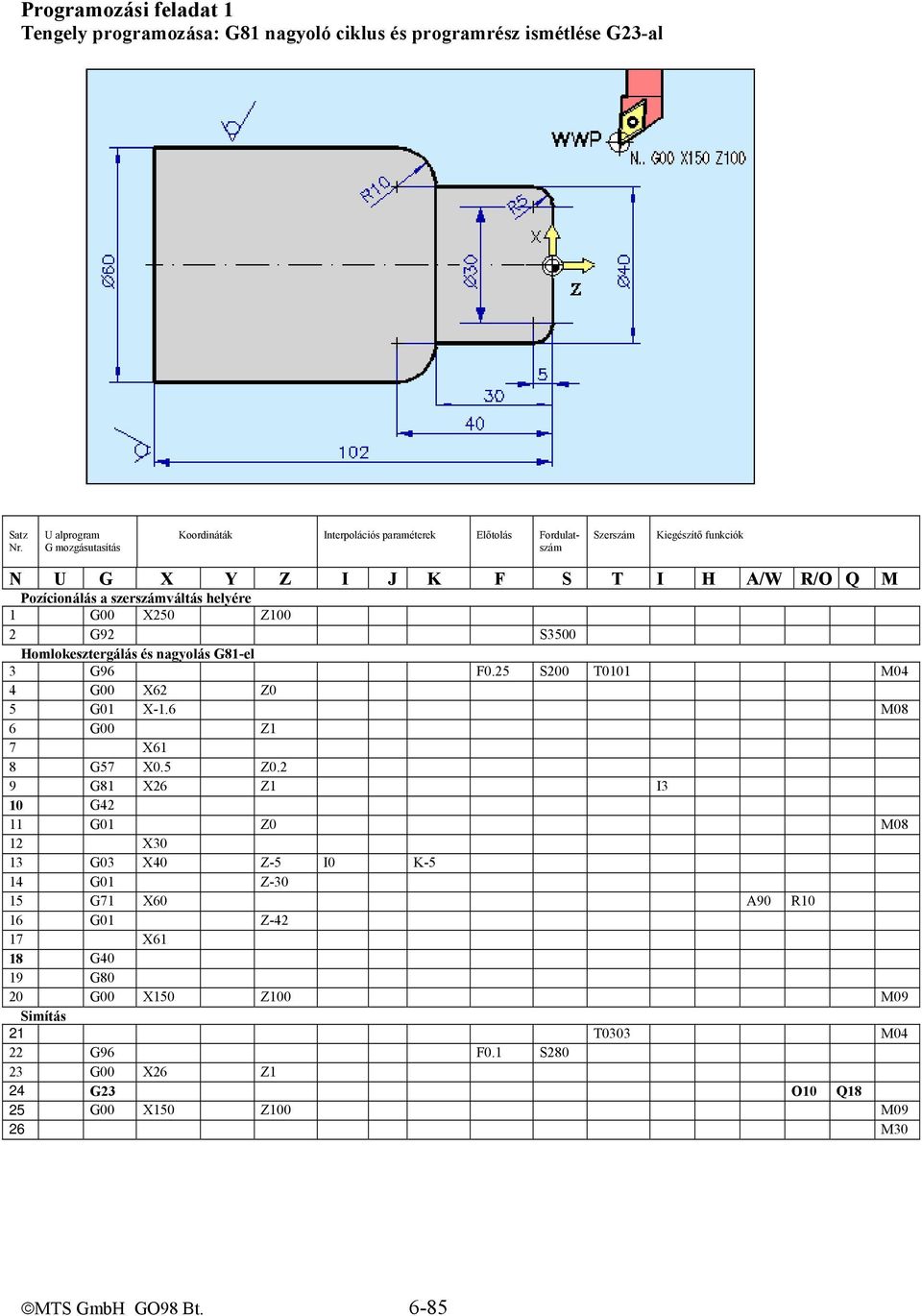

6 Programozási feladat 1 Tengely programozása: G81 nagyoló ciklus és programrész ismétlése G23-al Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I H A/W R/O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Homlokesztergálás és nagyolás G81-el 3 G96 F0.25 S200 T0101 M04 4 G00 X62 Z0 5 G01 X-1.6 M08 6 G00 Z1 7 X61 8 G57 X0.5 Z0.2 9 G81 X26 Z1 I3 10 G42 11 G01 Z0 M08 12 X30 13 G03 X40 Z-5 I0 K-5 14 G01 Z G71 X60 A90 R10 16 G01 Z X61 18 G40 19 G80 20 G00 X150 Z100 M09 Simítás 21 T0303 M04 22 G96 F0.1 S G00 X26 Z1 24 G23 O10 Q18 25 G00 X150 Z100 M09 26 M30 MTS GmbH GO98 Bt. 6-85

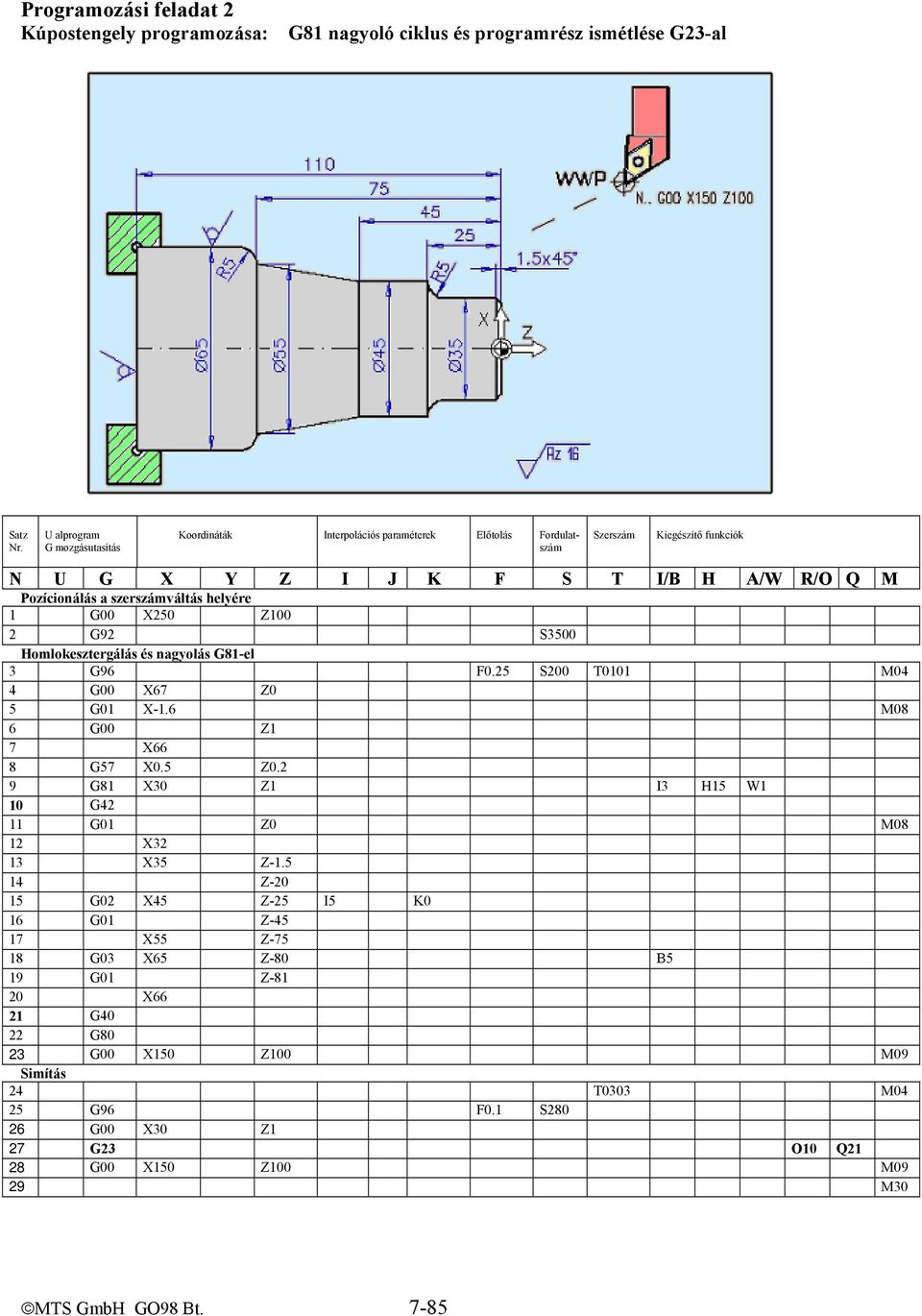

7 Programozási feladat 2 Kúpostengely programozása: G81 nagyoló ciklus és programrész ismétlése G23-al Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B H A/W R/O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Homlokesztergálás és nagyolás G81-el 3 G96 F0.25 S200 T0101 M04 4 G00 X67 Z0 5 G01 X-1.6 M08 6 G00 Z1 7 X66 8 G57 X0.5 Z0.2 9 G81 X30 Z1 I3 H15 W1 10 G42 11 G01 Z0 M08 12 X32 13 X35 Z Z G02 X45 Z-25 I5 K0 16 G01 Z X55 Z G03 X65 Z-80 B5 19 G01 Z X66 21 G40 22 G80 23 G00 X150 Z100 M09 Simítás 24 T0303 M04 25 G96 F0.1 S G00 X30 Z1 27 G23 O10 Q21 28 G00 X150 Z100 M09 29 M30 MTS GmbH GO98 Bt. 7-85

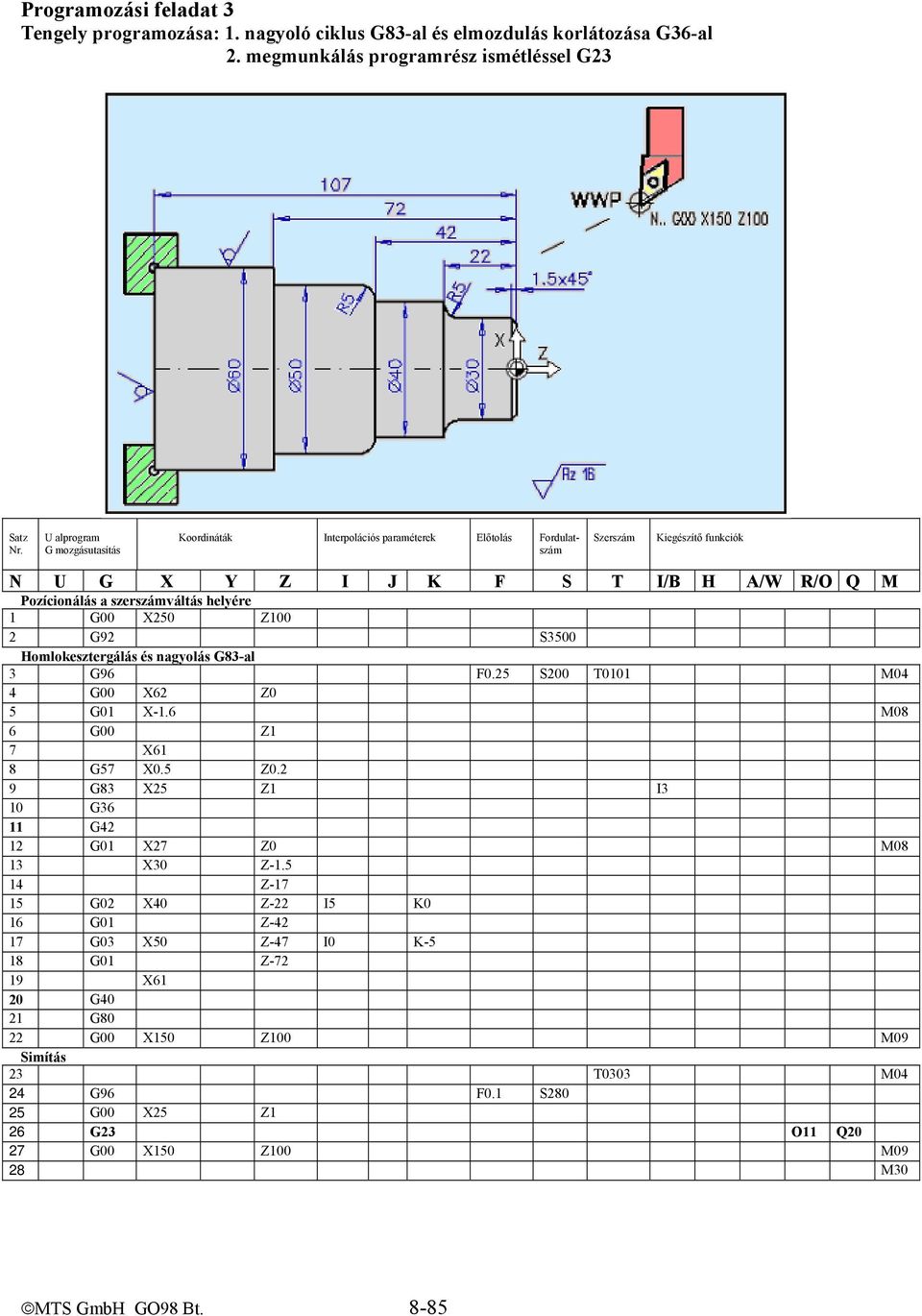

8 Programozási feladat 3 Tengely programozása: 1. nagyoló ciklus G83-al és elmozdulás korlátozása G36-al 2. megmunkálás programrész ismétléssel G23 Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B H A/W R/O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Homlokesztergálás és nagyolás G83-al 3 G96 F0.25 S200 T0101 M04 4 G00 X62 Z0 5 G01 X-1.6 M08 6 G00 Z1 7 X61 8 G57 X0.5 Z0.2 9 G83 X25 Z1 I3 10 G36 11 G42 12 G01 X27 Z0 M08 13 X30 Z Z G02 X40 Z-22 I5 K0 16 G01 Z G03 X50 Z-47 I0 K-5 18 G01 Z X61 20 G40 21 G80 22 G00 X150 Z100 M09 Simítás 23 T0303 M04 24 G96 F0.1 S G00 X25 Z1 26 G23 O11 Q20 27 G00 X150 Z100 M09 28 M30 MTS GmbH GO98 Bt. 8-85

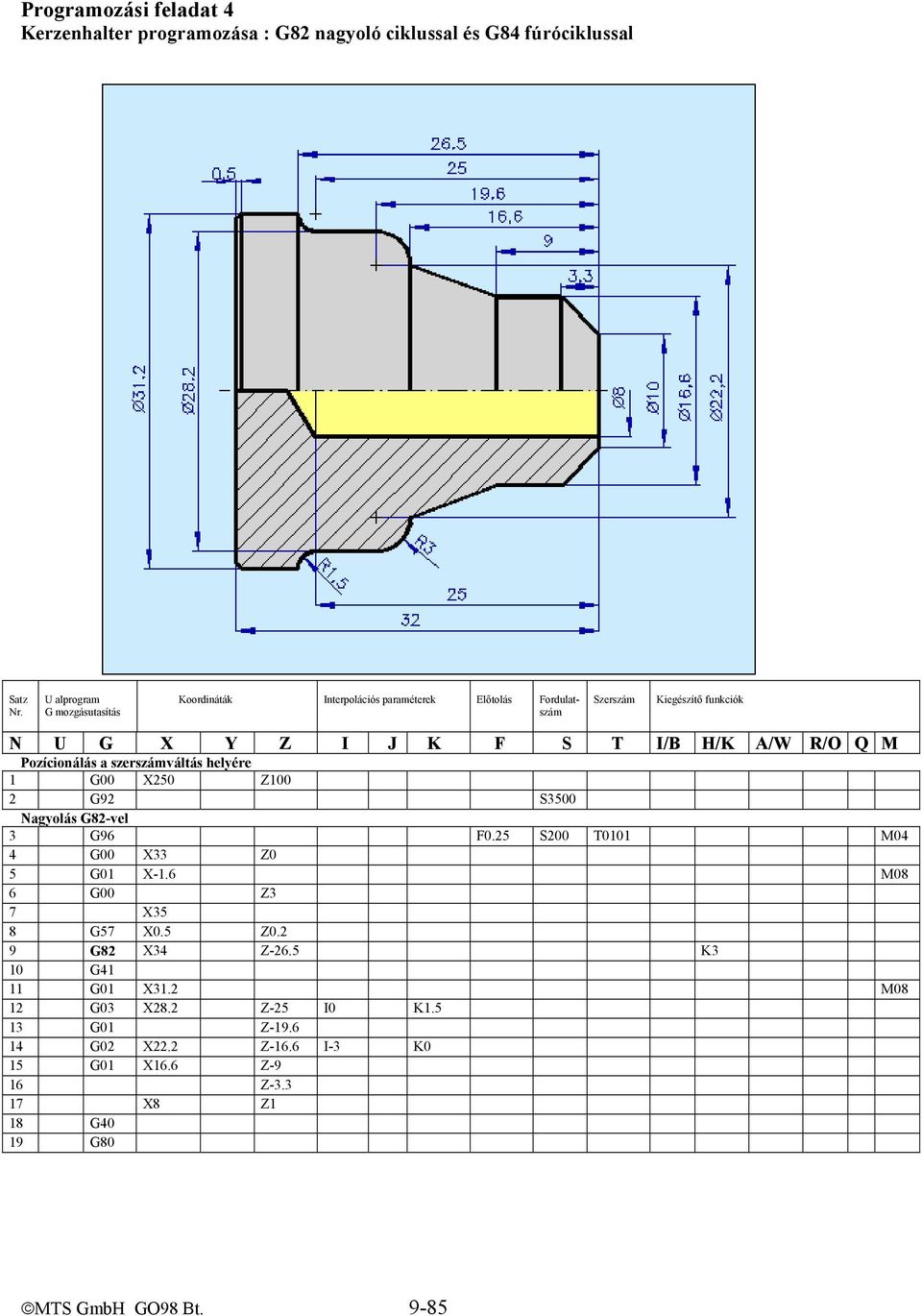

9 Programozási feladat 4 Kerzenhalter programozása : G82 nagyoló ciklussal és G84 fúróciklussal Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B H/K A/W R/O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Nagyolás G82-vel 3 G96 F0.25 S200 T0101 M04 4 G00 X33 Z0 5 G01 X-1.6 M08 6 G00 Z3 7 X35 8 G57 X0.5 Z0.2 9 G82 X34 Z-26.5 K3 10 G41 11 G01 X31.2 M08 12 G03 X28.2 Z-25 I0 K G01 Z G02 X22.2 Z-16.6 I-3 K0 15 G01 X16.6 Z-9 16 Z X8 Z1 18 G40 19 G80 MTS GmbH GO98 Bt. 9-85

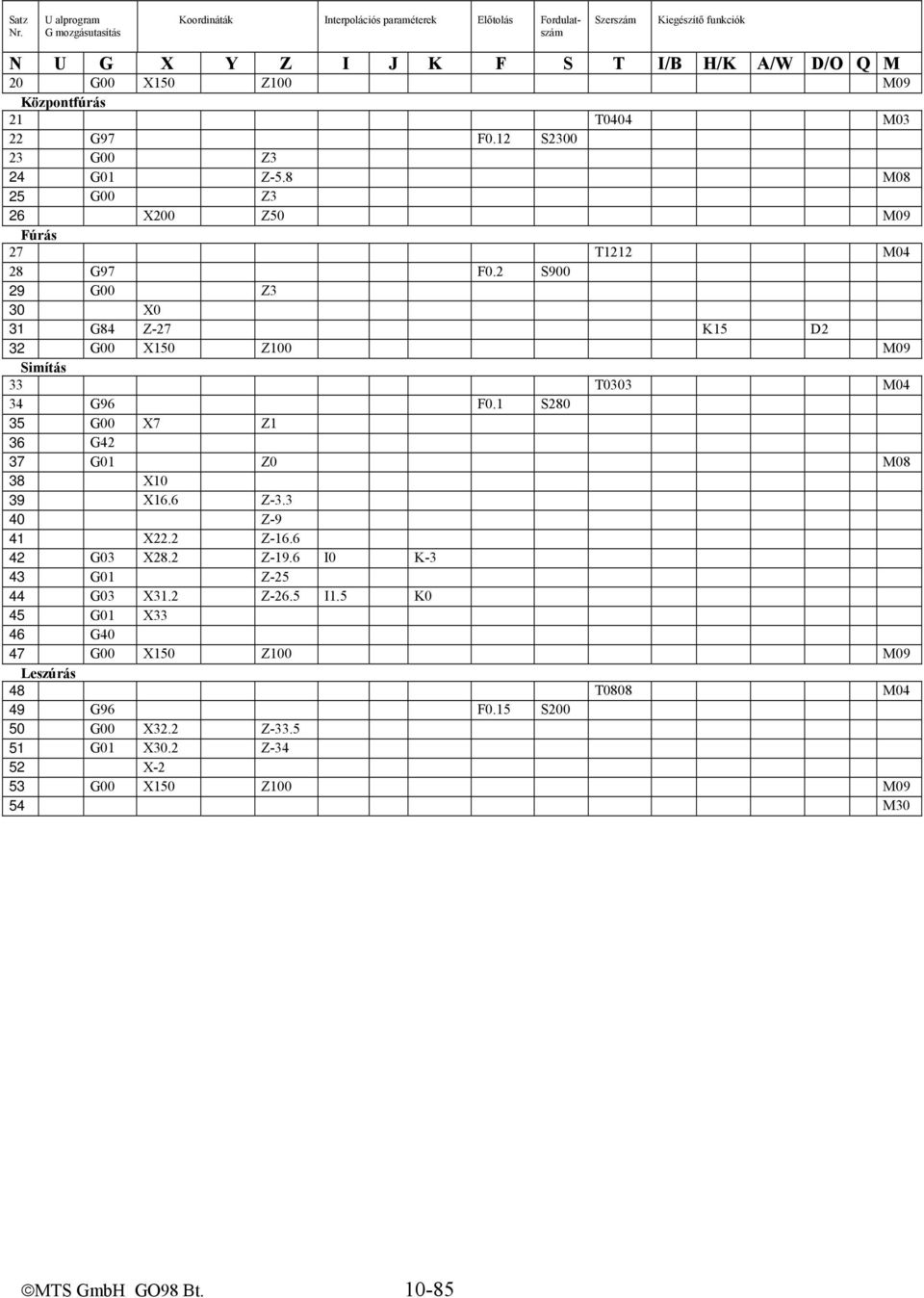

10 Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B H/K A/W D/O Q M 20 G00 X150 Z100 M09 Központfúrás 21 T0404 M03 22 G97 F0.12 S G00 Z3 24 G01 Z-5.8 M08 25 G00 Z3 26 X200 Z50 M09 Fúrás 27 T1212 M04 28 G97 F0.2 S G00 Z3 30 X0 31 G84 Z-27 K15 D2 32 G00 X150 Z100 M09 Simítás 33 T0303 M04 34 G96 F0.1 S G00 X7 Z1 36 G42 37 G01 Z0 M08 38 X10 39 X16.6 Z Z-9 41 X22.2 Z G03 X28.2 Z-19.6 I0 K-3 43 G01 Z G03 X31.2 Z-26.5 I1.5 K0 45 G01 X33 46 G40 47 G00 X150 Z100 M09 Leszúrás 48 T0808 M04 49 G96 F0.15 S G00 X32.2 Z G01 X30.2 Z X-2 53 G00 X150 Z100 M09 54 M30 MTS GmbH GO98 Bt

11 Programozási feladat 5 Kilökő tengely programozása: 1. G81 nagyolóciklussal és kontúrszerkesztővel: G71, G72 és G73 2. megmunkálás programrész ismétléssel G23 (kontúr) Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I H A/W R/O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Homlokesztergálás és nagyolás G81-el 3 G96 F0.25 S200 T0101 M04 4 G00 X62 Z0 5 G01 X-1.6 M08 6 G00 Z1 7 X61 8 G57 X0.5 Z0.2 9 G81 X10 Z1 I3 H15 W1 10 G42 11 G01 X14 Z0 M08 12 X24 Z Z G71 X20 A G01 Z X32 17 Z X46 Z Z G71 X28 A G01 Z G71 Z-157 A G71 X42 Z G01 X50 Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I H A/W R/O Q M MTS GmbH GO98 Bt

12 25 X62 Z G40 27 G80 28 G00 X150 Z100 M09 Simítás 29 T0303 M04 30 G96 F0.1 S G00 X26 Z1 32 G23 O10 Q26 33 G00 X150 Z100 M09 34 M30 MTS GmbH GO98 Bt

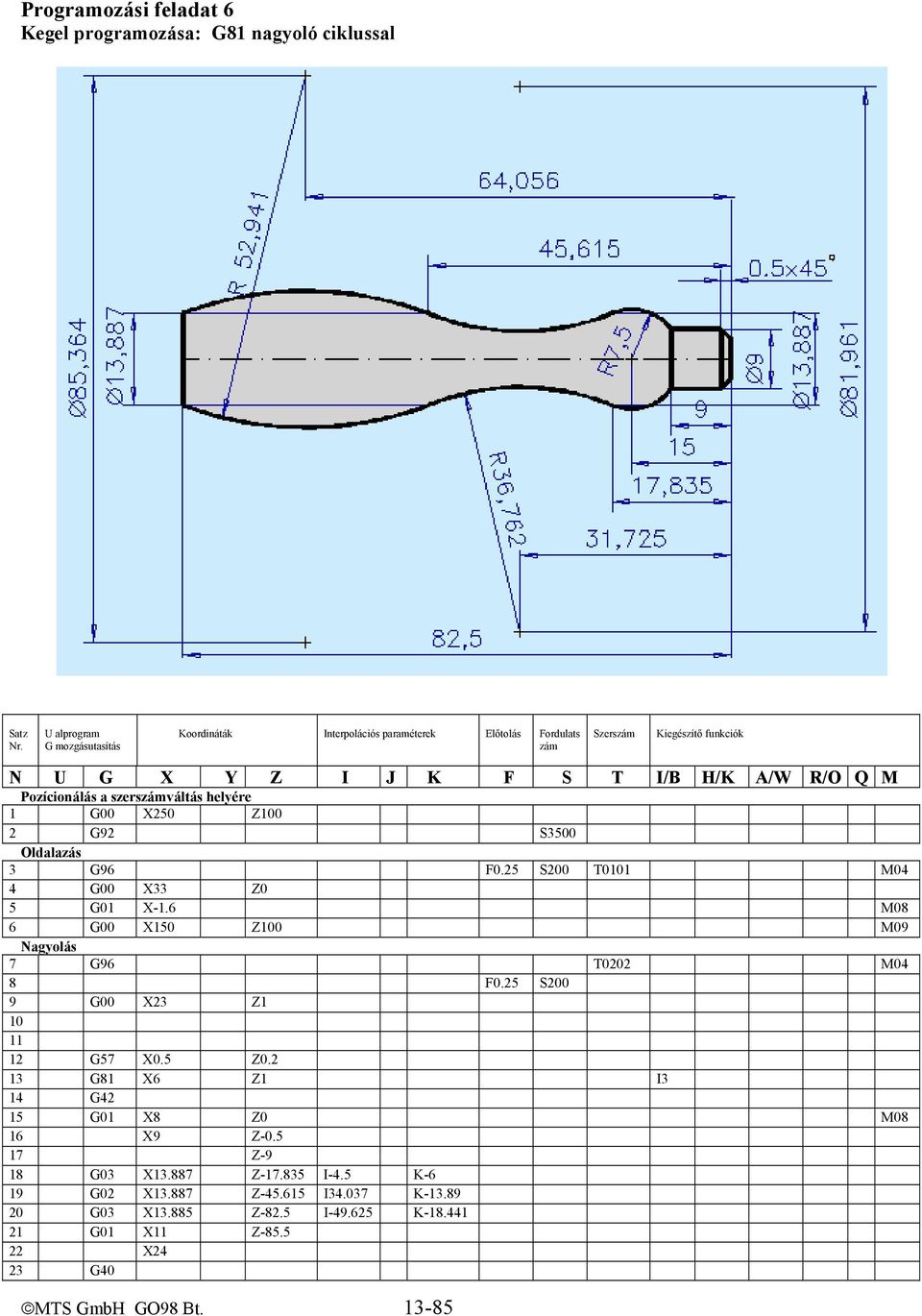

13 Programozási feladat 6 Kegel programozása: G81 nagyoló ciklussal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K A/W R/O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Oldalazás 3 G96 F0.25 S200 T0101 M04 4 G00 X33 Z0 5 G01 X-1.6 M08 6 G00 X150 Z100 M09 Nagyolás 7 G96 T0202 M04 8 F0.25 S200 9 G00 X23 Z G57 X0.5 Z G81 X6 Z1 I3 14 G42 15 G01 X8 Z0 M08 16 X9 Z Z-9 18 G03 X Z I-4.5 K-6 19 G02 X Z I K G03 X Z-82.5 I K G01 X11 Z X24 23 G40 MTS GmbH GO98 Bt

14 24 G80 25 G00 X150 Z100 M09 Simítás 26 T0303 M04 27 G92 28 G96 F0.1 S G00 X-1 Z1 30 G42 31 G01 X8 Z0 M08 32 X9 Z Z-9 34 G03 X Z I-4.5 K-6 35 G02 X Z I K G03 X Z-82.5 I K G01 X11 Z X24 39 G40 40 G00 X150 Z100 M09 Leszúrás 41 T0404 M04 42 G96 F0.10 S G00 X16 Z G01 X0.1 M08 45 X16 46 G00 X150 Z100 M09 47 M30 MTS GmbH GO98 Bt

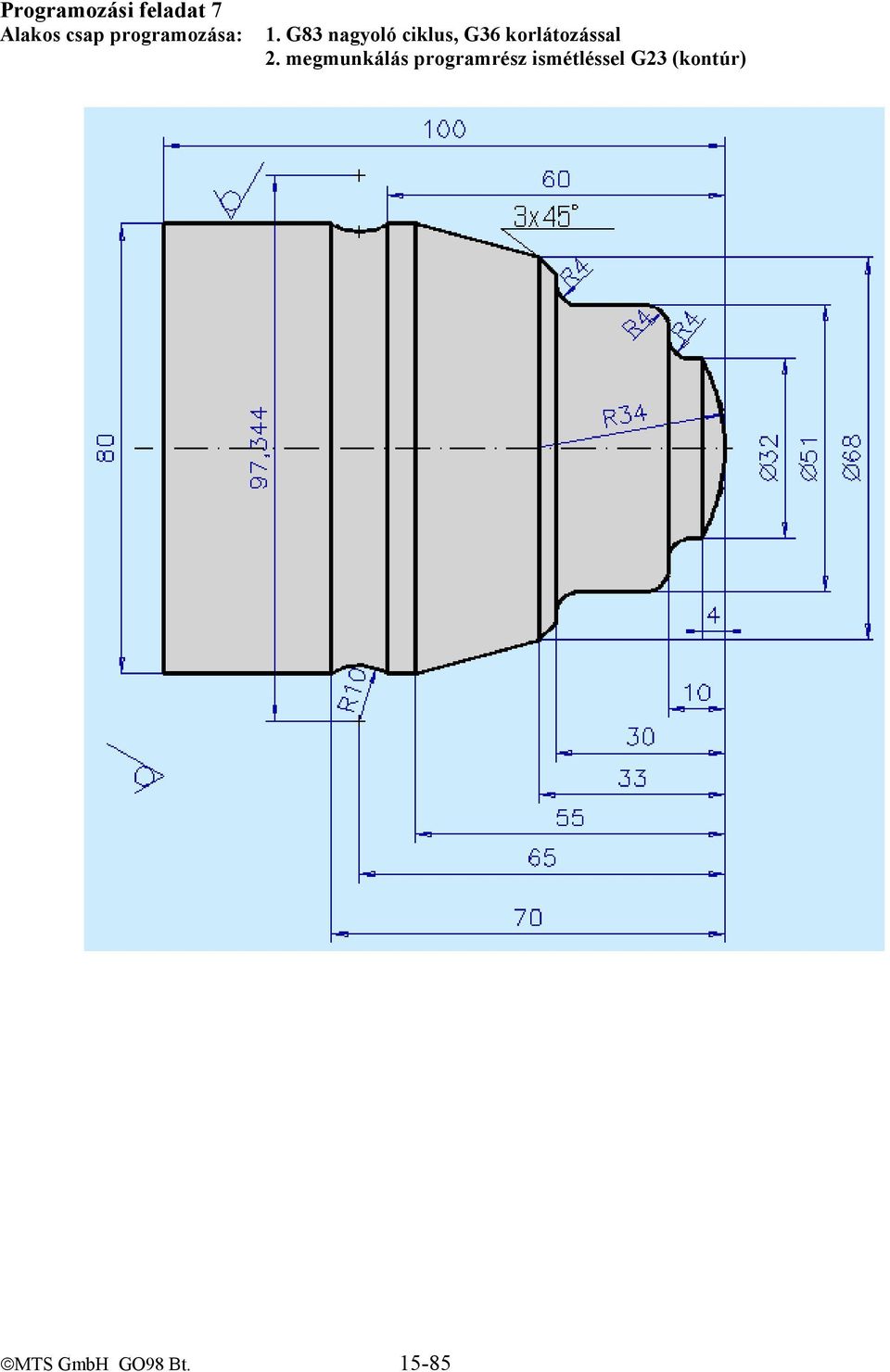

15 Programozási feladat 7 Alakos csap programozása: 1. G83 nagyoló ciklus, G36 korlátozással 2. megmunkálás programrész ismétléssel G23 (kontúr) MTS GmbH GO98 Bt

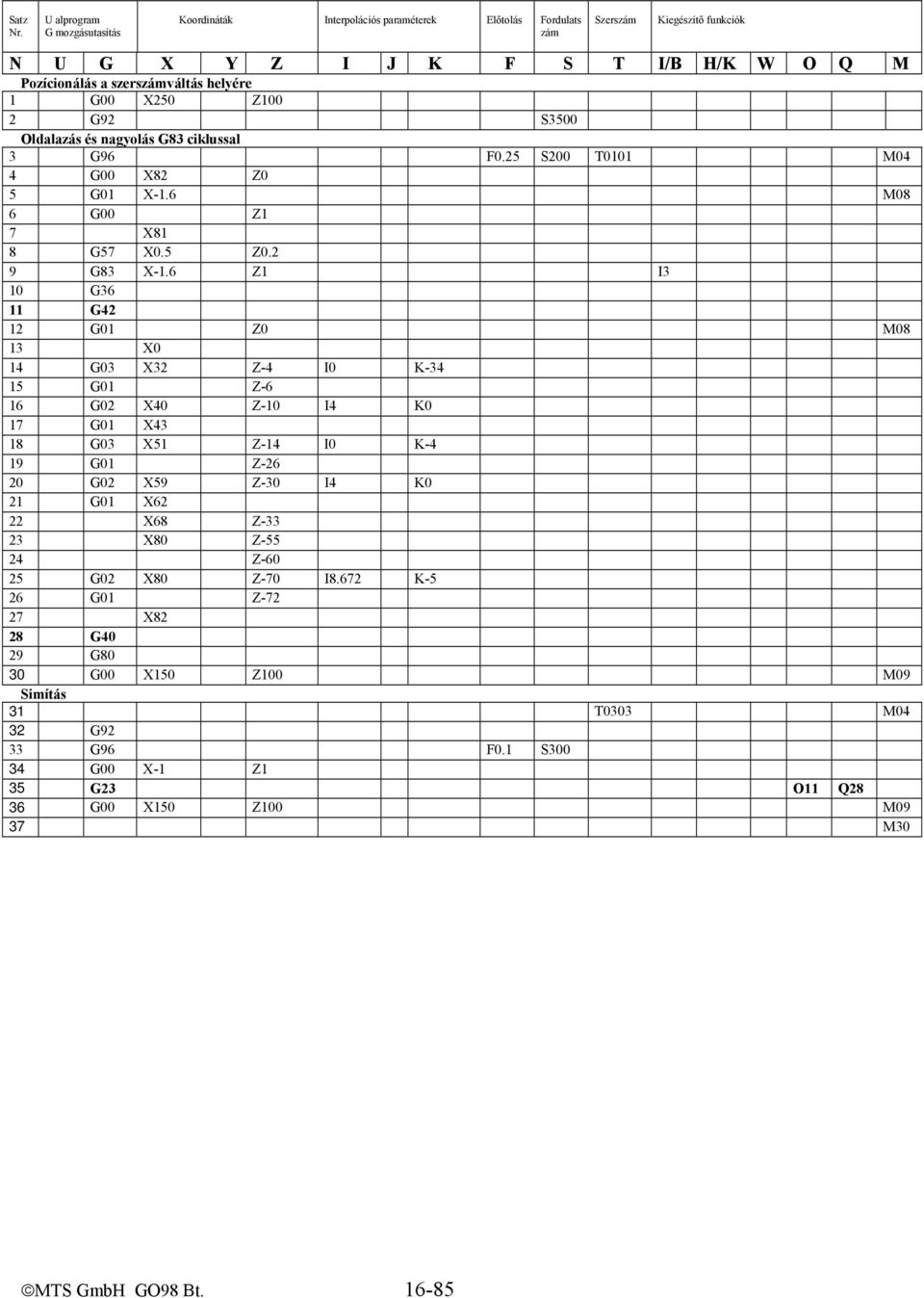

16 Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K W O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Oldalazás és nagyolás G83 ciklussal 3 G96 F0.25 S200 T0101 M04 4 G00 X82 Z0 5 G01 X-1.6 M08 6 G00 Z1 7 X81 8 G57 X0.5 Z0.2 9 G83 X-1.6 Z1 I3 10 G36 11 G42 12 G01 Z0 M08 13 X0 14 G03 X32 Z-4 I0 K G01 Z-6 16 G02 X40 Z-10 I4 K0 17 G01 X43 18 G03 X51 Z-14 I0 K-4 19 G01 Z G02 X59 Z-30 I4 K0 21 G01 X62 22 X68 Z X80 Z Z G02 X80 Z-70 I8.672 K-5 26 G01 Z X82 28 G40 29 G80 30 G00 X150 Z100 M09 Simítás 31 T0303 M04 32 G92 33 G96 F0.1 S G00 X-1 Z1 35 G23 O11 Q28 36 G00 X150 Z100 M09 37 M30 MTS GmbH GO98 Bt

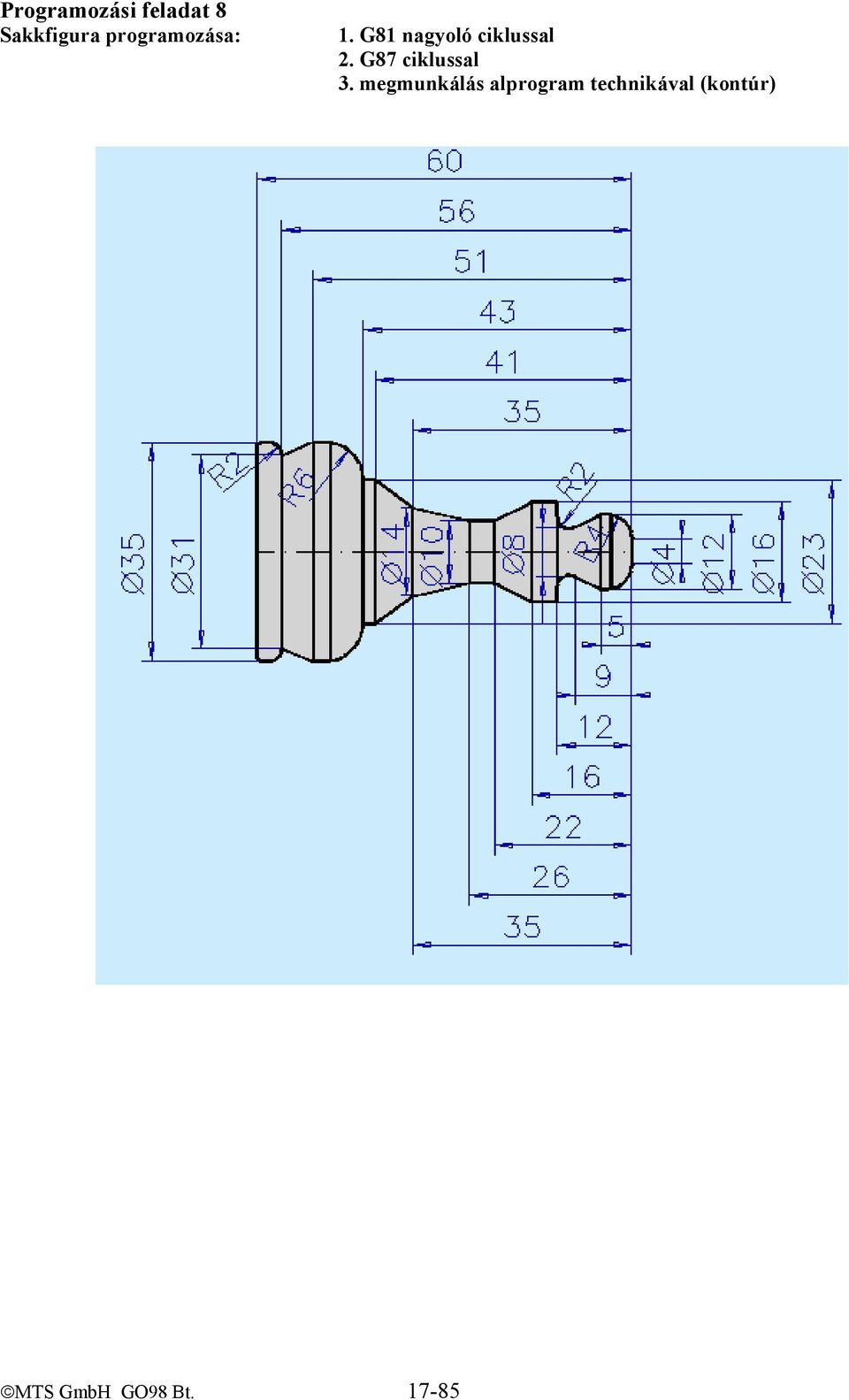

17 Programozási feladat 8 Sakkfigura programozása: 1. G81 nagyoló ciklussal 2. G87 ciklussal 3. megmunkálás alprogram technikával (kontúr) MTS GmbH GO98 Bt

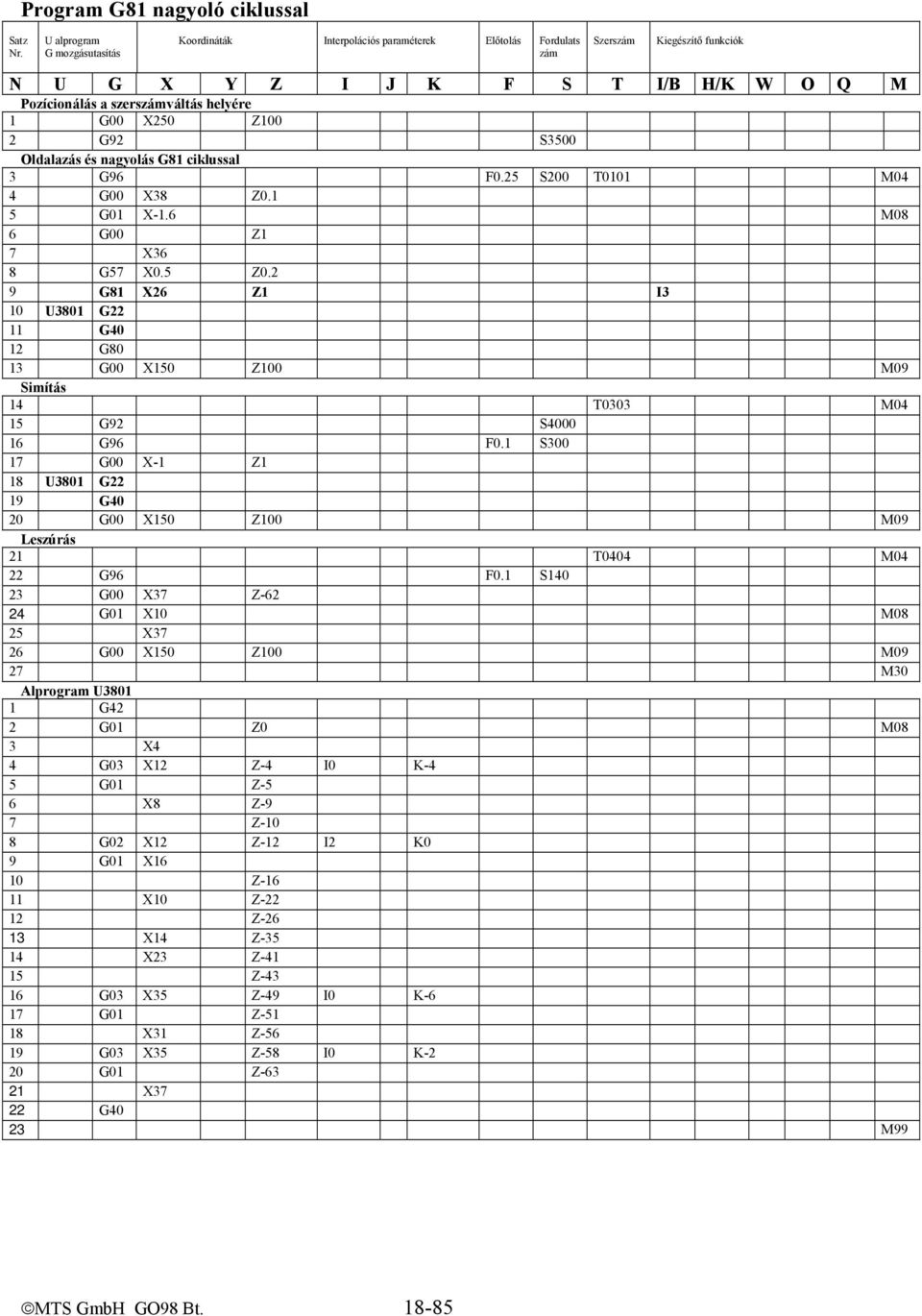

18 Program G81 nagyoló ciklussal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K W O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Oldalazás és nagyolás G81 ciklussal 3 G96 F0.25 S200 T0101 M04 4 G00 X38 Z0.1 5 G01 X-1.6 M08 6 G00 Z1 7 X36 8 G57 X0.5 Z0.2 9 G81 X26 Z1 I3 10 U3801 G22 11 G40 12 G80 13 G00 X150 Z100 M09 Simítás 14 T0303 M04 15 G92 S G96 F0.1 S G00 X-1 Z1 18 U3801 G22 19 G40 20 G00 X150 Z100 M09 Leszúrás 21 T0404 M04 22 G96 F0.1 S G00 X37 Z G01 X10 M08 25 X37 26 G00 X150 Z100 M09 27 M30 Alprogram U G42 2 G01 Z0 M08 3 X4 4 G03 X12 Z-4 I0 K-4 5 G01 Z-5 6 X8 Z-9 7 Z-10 8 G02 X12 Z-12 I2 K0 9 G01 X16 10 Z X10 Z Z X14 Z X23 Z Z G03 X35 Z-49 I0 K-6 17 G01 Z X31 Z G03 X35 Z-58 I0 K-2 20 G01 Z X37 22 G40 23 M99 MTS GmbH GO98 Bt

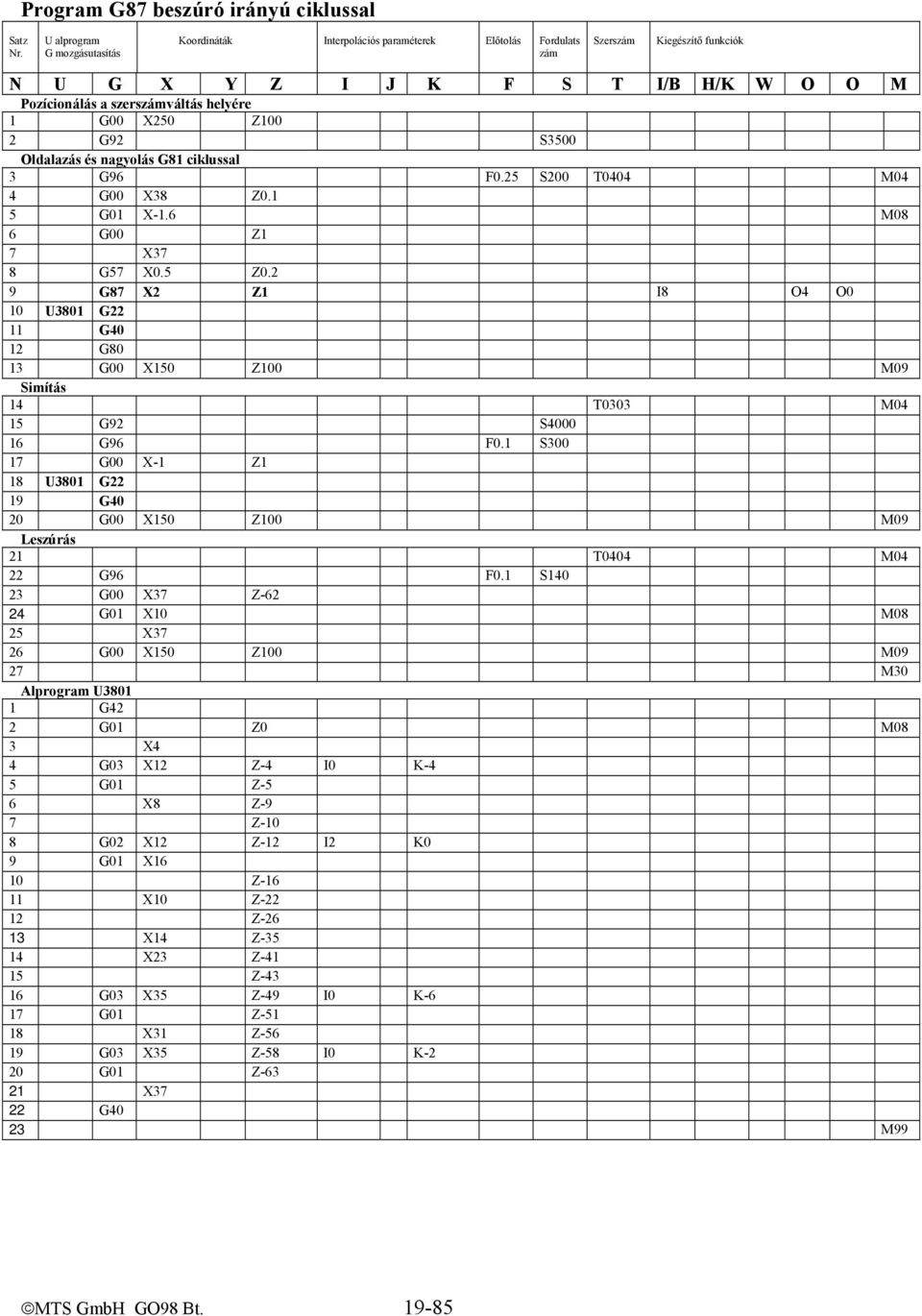

19 Program G87 beszúró irányú ciklussal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K W O O M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Oldalazás és nagyolás G81 ciklussal 3 G96 F0.25 S200 T0404 M04 4 G00 X38 Z0.1 5 G01 X-1.6 M08 6 G00 Z1 7 X37 8 G57 X0.5 Z0.2 9 G87 X2 Z1 I8 O4 O0 10 U3801 G22 11 G40 12 G80 13 G00 X150 Z100 M09 Simítás 14 T0303 M04 15 G92 S G96 F0.1 S G00 X-1 Z1 18 U3801 G22 19 G40 20 G00 X150 Z100 M09 Leszúrás 21 T0404 M04 22 G96 F0.1 S G00 X37 Z G01 X10 M08 25 X37 26 G00 X150 Z100 M09 27 M30 Alprogram U G42 2 G01 Z0 M08 3 X4 4 G03 X12 Z-4 I0 K-4 5 G01 Z-5 6 X8 Z-9 7 Z-10 8 G02 X12 Z-12 I2 K0 9 G01 X16 10 Z X10 Z Z X14 Z X23 Z Z G03 X35 Z-49 I0 K-6 17 G01 Z X31 Z G03 X35 Z-58 I0 K-2 20 G01 Z X37 22 G40 23 M99 MTS GmbH GO98 Bt

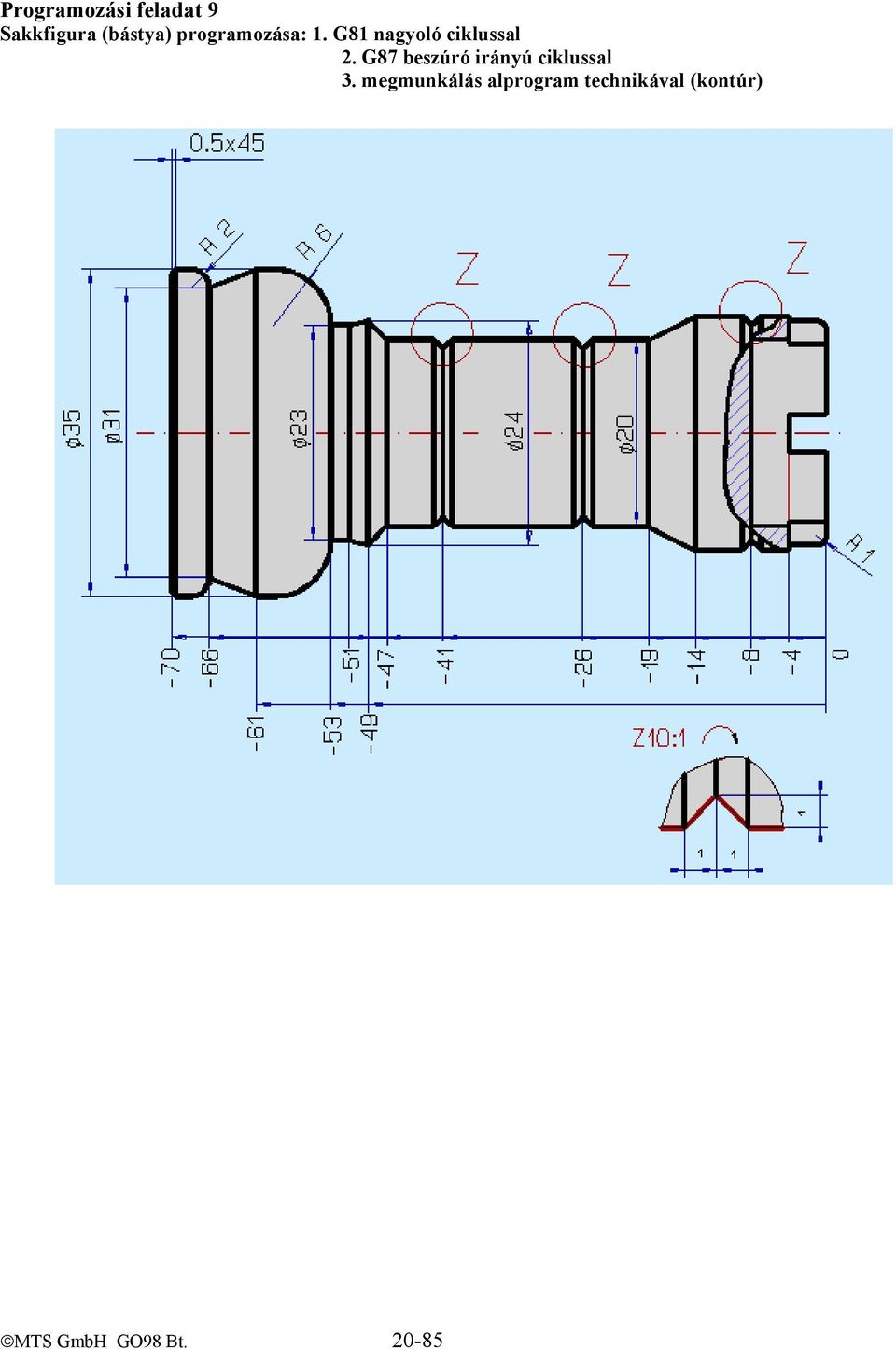

20 Programozási feladat 9 Sakkfigura (bástya) programozása: 1. G81 nagyoló ciklussal 2. G87 beszúró irányú ciklussal 3. megmunkálás alprogram technikával (kontúr) MTS GmbH GO98 Bt

21 Program G81 nagyoló ciklussal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K W O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Oldalazás és nagyolás G81 ciklussal 3 G96 F0.25 S200 T0101 M04 4 G00 X38 Z0.1 5 G01 X-1.6 M08 6 G00 Z1 7 X37 8 G57 X0.5 Z0.2 9 G81 X20 Z1 I3 10 U3901 G22 11 G80 12 G00 X150 Z100 M09 Simítás 13 T0303 M04 14 G92 S G96 F0.1 S G00 X-1 Z1 17 U3901 G22 18 G00 X150 Z100 M09 Beszúrás 19 T1212 M04 20 G96 F0.12 S G00 X21 Z G01 X18 M08 23 X21 24 G00 Z G01 X18 26 X21 27 G00 X150 Z100 M09 Leszúrás 28 T0404 M04 29 G96 F0.1 S G00 X37 Z G01 X10 M08 32 X37 33 G00 X150 Z100 M09 33 M30 Alprogram U G42 2 G01 Z0 M08 3 X22 4 G03 X24 Z-1 I0 K-1 5 G01 Z-14 6 X20 Z-19 7 Z-47 8 X24 Z-49 9 X23 Z Z G03 X35 Z-59 I0 K-6 12 G01 Z X31 Z G03 X35 Z-68 I0 K-2 15 G01 Z X32 Z Z X37 19 G40 20 M99 MTS GmbH GO98 Bt

22 Program G87 beszúró irányú ciklussal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K W O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Oldalazás és nagyolás G81 ciklussal 3 G96 F0.25 S200 T0101 M04 4 G00 X38 Z0.1 5 G01 X-1.6 M08 6 G00 Z1 7 X37 8 G57 X0.5 Z0.2 9 G87 X20 Z1 I6 O4 O0 10 U3901 G22 11 G80 12 G00 X150 Z100 M09 Simítás 13 T0303 M04 14 G92 S G96 F0.1 S G00 X-1 Z1 17 U3901 G22 18 G00 X150 Z100 M09 Beszúrás 19 T1212 M04 20 G96 F0.12 S G00 X21 Z G01 X18 M08 23 X21 24 G00 Z G01 X18 26 X21 27 G00 X150 Z100 M09 28 T0404 M04 29 G96 F0.1 S G00 X37 Z G01 X10 M08 32 X37 33 G00 X150 Z100 M09 34 M30 Alprogram U G42 2 G01 Z0 M08 3 X22 4 G03 X24 Z-1 I0 K-1 5 G01 Z-14 6 X20 Z-19 7 Z-47 8 X24 Z-49 9 X23 Z Z G03 X35 Z-59 I0 K-6 12 G01 Z X31 Z G03 X35 Z-68 I0 K-2 15 G01 Z X32 Z Z X37 19 G40 20 M99 MTS GmbH GO98 Bt

23 Programozási feladat 10 Sakkfigura (dáma) programozása: 1. G81 nagyoló ciklussal 2. G87 beszúró irányú ciklussal 3. megmunkálás alprogram technikával (kontúr) MTS GmbH GO98 Bt

24 Program G81 nagyoló ciklussal Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B H/K W O Q M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Homlokesztergálás és nagyolás G81-el 3 G96 F0.25 S200 T0101 M04 4 G00 X44 Z0.1 5 G01 X-1.6 M08 6 G00 Z1 7 X43 8 G57 X0.5 Z0.2 9 G81 X6 Z1 I3 10 U4001 G22 11 G40 12 G80 13 G00 X150 Z100 M09 Simítás 14 T0303 M04 15 G92 S G96 F0.1 S G00 X-1 Z1 18 U4001 G22 19 G40 20 G00 X150 Z100 M09 Leszúrás 21 T0404 M04 22 G96 F0.1 S G00 X43 Z G01 X10 M08 25 X43 26 G00 X150 Z100 M09 27 M30 Alprogram U G42 2 G01 Z0 M08 3 X8 4 G03 X10 Z-1 I0 K-1 5 G01 Z-2 6 X5 Z-12 7 X18.51 Z G03 X Z I K G01 X10 Z X19 Z Z G03 X25 Z-38 I0 K-3 13 G01 Z X15 Z G03 X17 Z-49 I0 K-1 16 G01 Z X15 Z Z X24 Z Z G03 X40 Z-82 I0 K-8 22 G01 Z X36 Z X40 25 Z X43 27 G40 28 M99 MTS GmbH GO98 Bt

25 Program G87 beszúró irányú ciklussal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K W O O M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Oldalazás és nagyolás G81 ciklussal 3 G96 F0.25 S200 T0101 M04 4 G00 X44 Z0.1 5 G01 X-1.6 M08 6 G00 Z1 7 X43 8 G57 X0.5 Z0.2 9 G87 X6 Z1 I2 O1 10 U4001 G22 11 G40 12 G80 13 G00 X150 Z100 M09 Simítás 14 T0303 M04 15 G92 S G96 F0.1 S G00 X-1 Z1 18 U4001 G22 19 G40 20 G00 X150 Z100 M09 Leszúrás 21 T0404 M04 22 G96 F0.1 S G00 X43 Z G01 X10 M08 25 X43 26 G00 X150 Z100 M09 27 M30 Alprogram U G42 2 G01 Z0 M08 3 X8 4 G03 X10 Z-1 I0 K-1 5 G01 Z-2 6 X5 Z-12 7 X18.51 Z G03 X Z I K G01 X10 Z X19 Z Z G03 X25 Z-38 I0 K-3 13 G01 Z X15 Z G03 X17 Z-49 I0 K-1 16 G01 Z X15 Z Z X24 Z Z G03 X40 Z-82 I0 K-8 22 G01 Z X36 Z X40 25 Z X43 27 G40 28 M99 MTS GmbH GO98 Bt

26 Programozási feladat 11 Hohlbolzen programozása: 1. nagyolás G89 ciklussal 2. G75 ciklus alkalmzása 3. maradékanyag eltávolítása G81 ciklussal 4. kontúr simítása G88 ciklussal Program G75, G81, G84, G88 és G89 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K R D O M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Homlokesztergálás és nagyolás G81-el 3 G96 F0.25 S200 T0101 M04 4 G00 X70 Z0.1 5 G01 X-1.6 M08 6 G00 Z1 7 X69 8 G89 X62 Y-74 Z-77 I0.2 K0.2 D2 9 G75 X40 Z-74 I0.2 K0.2 D3 10 G00 X41 11 G57 X0.4 Z G81 X22 Z1 I3 13 G42 14 G01 Z0 15 X24 16 X28 Z-2 17 G88 X28 Z-74 R6 18 G40 19 G80 20 G00 X150 Z100 M09 MTS GmbH GO98 Bt

27 Központfúrás Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K R D O M 21 T0505 M03 22 G97 F0.1 S G00 Z3 24 X0 M08 25 G01 Z-6 26 G00 Z3 27 G00 X200 Z50 M09 Fúrás 28 T0808 M03 29 G97 F0.2 S G00 Z3 31 X0 32 G84 Z-69 K25 D3 33 G00 X200 Z50 M09 Simítás 34 T0303 M04 35 G92 S G96 F0.1 S G42 38 G01 Z0 39 G88 X28 Z0 R-2 40 G88 X28 Z-74 R6 41 G88 X68 Z-74 R-3 42 G01 X70 Z G40 44 G00 X150 Z100 M09 45 M30 MTS GmbH GO98 Bt

28 Programozási feladat 12 Hüvely programozása: G31, G81, G82, G84 és G88 alkalmazásával 1. oldal programozása Program G84 és G88 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K R D O M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Homlokesztergálás és nagyolás 3 G96 F0.25 S200 T0101 M04 4 G00 X52 Z0.1 5 G01 X-1.6 M08 6 G00 Z1 7 X G01 Z X50 10 G00 X150 Z100 M09 Simítás 11 T0303 M04 12 G96 F0.1 S G00 X-1 Z1 14 G42 15 G01 Z0 16 G88 X47.95 Z0 R-1 17 G01 Z X51 19 G40 20 G00 X150 Z100 M09 Fúrás 21 T0505 M03 22 G97 F0.1 S G00 Z3 24 X0 M08 25 G84 Z-52 K20 D3 26 G00 X G00 Z50 M30 MTS GmbH GO98 Bt

29 2. oldal programozása Program G31, G81, és G82 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B A/K R D O/S M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Nagyolás G82-vel 3 G96 F0.25 S200 T0101 M04 4 G00 X54 Z8 5 G57 X0 Z0.1 6 G82 X50 Z-0.1 K2 O1 7 G41 8 G01 X48 Z0 M08 9 X14 10 Z8 11 G40 12 G80 13 G00 X150 Z100 M09 Belső kontúr esztergálása 14 T1010 M04 15 G92 S G96 F0.2 S G00 X27 Z1 18 G57 X-0.5 Z G81 X44 Z1 I3 O1 20 G41 21 G01 X42.1 Z0 M08 22 Z X Z X27 26 G40 27 G80 28 G00 X44 29 G41 30 G01 X42.1 Z0 31 Z X Z X27 35 G40 36 G00 Z3 37 X200 Z50 M09 Külső kontúr simítása 38 T0303 M04 39 G96 F0.1 S G00 X40 Z1 41 G42 42 G01 Z0 M08 43 X46 44 X50 Z-2 45 G40 46 G00 X150 Z100 M09 Belső menet esztergálása 47 T1212 M03 48 G97 S G00 Z3 50 X27 51 G31 X30.16 Z-42 F1.5 A30 D-0.92 S10 52 G00 Z3 M09 53 X200 Z100 M30 MTS GmbH GO98 Bt

30 Programozási feladat 13 Kerék programozása: 1. G31, G81 G82, G84 ciklusokkal 2. Kontúr leírása G78 és G88 utasításokkal Program G82 és G88 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K R D O M Pozícionálás a szerszámváltás helyére 1 G00 X250 Z100 Homloknagyolás 3 G96 F0.25 S200 T0101 M04 4 G00 X72 Z3 5 G57 X0.5 Z0.2 6 G82 X70 Z-3 K3 7 G41 8 G01 X66 Z-2 M08 9 X26 10 X22 Z0 11 X G40 13 G80 14 G00 X150 Z100 M09 Koordináták Interpolációs paraméterek Előtolás Fordulats zám MTS GmbH GO98 Bt

31 N U G X Y Z I J K F S T I/B H/K R D O M Simítás 15 T0303 M04 16 G96 F0.1 S G00 X-1 Z1 18 G42 19 G01 Z0 20 G88 X26 Z0 R-2 21 G01 X66 22 Z X70 24 G40 25 G00 X150 Z100 M09 Fúrás 26 T0505 M03 27 G97 F0.1 S G00 Z3 29 X0 M08 30 G84 Z-52 K20 D3 31 G00 X G00 Z50 M30 2. oldal programozása Program G31, G81 és G82 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B A/K R D O/S M Pozícionálás a szerszámváltás helyére 1 G00 X150 Z100 Homlokesztergálás 3 G96 F0.25 S200 T0101 M04 4 G00 X70 Z0.1 5 G01 X16 M08 6 G00 X150 Z100 M09 Nagyolás G81-el 7 T0202 M04 8 G00 X69 Z1 9 G57 X0.5 Z G81 X28 Z1 I3 11 G42 12 G01 X30 Z0 M08 13 X32 Z-1 14 Z X36 Z G78 X36 Z-32 I1.15 K G01 X64 18 X68 Z G40 20 G80 21 G00 X150 Z100 M09 MTS GmbH GO98 Bt

32 Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B A/K R D O/S M Belső kontúr nagyolása 22 T1010 M04 23 G92 S G96 F0.2 S G00 X17 Z1 26 G57 X-0.5 Z G81 X30 Z1 I2 O1 28 G41 29 G01 X28 Z0 M08 30 X26 Z-1 31 Z X20 33 Z X16 35 G40 36 G80 37 G00 X150 Z100 M09 Belső kontúr simítása 38 T0808 M04 39 G92 S G96 F0.1 S G00 X30 Z1 42 G41 43 G01 X28 Z0 M08 44 X26 Z-1 45 Z X20 47 Z X16 49 G40 50 G00 Z3 51 X200 Z50 M09 Külső kontúr simítása 52 T0303 M04 53 G96 F0.1 S G00 X24 Z1 55 G42 56 G01 Z0 M08 57 X30 58 X32 Z-1 59 Z X36 Z G78 X36 Z-32 I1.15 K G01 X64 63 X68 Z G40 65 G00 X150 Z100 M09 Külső menetvágás 66 T0404 M03 67 G97 S G00 X38 Z G31 X36 Z-29 F1.5 A30 D-0.92 S10 70 G00 X150 Z100 M09 71 M30 MTS GmbH GO98 Bt

33 Programozási feladat 14 Csatalakozó programozása: 1. G81 nagyoló ciklussal és G84-el 2. programrész ismétlése G23 utasítással Program G81 és G84 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B H/K A D O M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X82 Z0 5 G01 X20 M08 6 G00 X150 Z100 M09 7 T0505 M03 8 G97 F0.2 S800 9 G00 Z4 10 X0 11 G84 Z-73 B1 K30 A1 D3 12 G00 X150 Z100 M09 13 T1010 M04 14 G92 S G96 F0.2 S G00 X27 Z1 17 G57 X-0.5 Z G81 X740 Z1 I2 O1 19 G41 20 G01 X70 Z0 M08 21 Z G03 X60 Z-20 I-5 K0 23 G01 X50 Z Z-55 Koordináták Interpolációs paraméterek Előtolás Fordulats zám MTS GmbH GO98 Bt

34 N U G X Y Z I J K F S T I/B H/K A D/O Q M 25 X40 26 Z X27 28 G40 29 G80 30 G00 X150 Z100 M09 31 T0808 M04 32 G92 S G96 F0.1 S G00 X74 Z1 35 G41 36 G23 O19 Q28 37 G01 X38 38 G40 39 G00 Z3 40 X150 Z100 M09 41 M30 MTS GmbH GO98 Bt

35 Programozási feladat 15 Menetes végcsap programozása: G31, és G83 ciklusokkal, G36 korlátozással MTS GmbH GO98 Bt

36 Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B K S D O M 1 G00 X250 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X62 Z0.1 5 G01 X-1.6 M08 6 Z1 7 X61 8 G57 X0.5 Z0.1 9 G83 X14 Z1 I3 O1 10 G36 11 G42 12 G01 Z0 13 X16 14 X20 Z-2 15 Z X17.7 Z Z G02 X19.3 Z-22 I0.8 K0 19 G01 X21 20 Z X28 22 X30 Z Z G02 X50 Z-75 I10 K0 25 G01 X56 26 X62 Z G40 28 G80 29 G00 X150 Z100 M T0303 M04 32 G92 S G96 F0.1 S G00 X-0.8 Z1 35 G42 36 G01 Z0 M08 37 X16 38 X20 Z-2 39 Z X17.7 Z Z G02 X19.3 Z-22 I0.8 K0 43 G01 X21 44 Z X28 46 X30 Z Z G02 X50 Z-75 I10 K0 49 G01 X56 50 X62 Z G40 52 G00 X150 Z100 M T0505 M03 55 G97 S G00 X22 Z5 M08 57 G31 X20 Z-20 F1.5 S10 D G00 X150 Z100 M09 59 M30 MTS GmbH GO98 Bt

37 Programozási feladat 16 Féltengely programozása: 1. G83 nagyoló ciklussal és G36 korlátozással 2. megmunkálás G22 alprogram technikával Program G83 ciklussal és G36 korlátozással Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B K S D O M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X62 Z0.1 5 G01 X-1.6 M08 6 Z1 7 X61 8 G57 X0.5 Z0.1 9 G83 X16 Z1 I3 O1 10 G36 11 U4601 G22 12 G80 13 G00 X150 Z100 M09 14 T0303 M04 15 G92 S G96 F0.1 S G00 X-0.8 Z1 18 U4601 G22 19 G00 X150 Z100 M09 MTS GmbH GO98 Bt

38 Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B K S D O M 20 T0404 M04 21 G92 S G96 F0.1 S G00 X33 Z-26 M08 24 U4602 G22 25 G00 X33 Z U4602 G22 27 G00 X150 Z100 M09 28 M30 Alprogram U G42 2 G01 Z0 M08 3 X18 4 X20 Z-1 5 Z-17 6 G02 X26 Z-20 I3 K0 7 G01 X30 8 X32 Z-21 9 Z X40 Z Z G02 X50 Z-70 I5 K0 13 G01 X54 14 X62 Z G40 16 M99 Alprogram U G91 2 G01 X-2.5 F0.1 M08 3 G04 X0.5 4 G01 X2.5 F0.3 5 Z X-0.8 Z0.8 F0.5 7 X0.8 F0.3 8 Z0.8 M09 9 X-0.8 Z-0.8 F X G90 12 M99 MTS GmbH GO98 Bt

39 Programozási feladat 17 Programozzon az alábbiak szerint: 1. nagyoló ciklus G83, G36 és menetvágóciklus G31 2. kontúr megmunkálás G22 alprogram technikával Program G31, G83 és G36 utasításokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B K S D O M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X62 Z0.1 5 G01 X-1.6 M08 6 Z1 7 X61 8 G57 X0.5 Z0.1 9 G83 X16 Z1 I3 O1 10 G36 11 U4701 G22 12 G80 13 G00 X150 Z100 M09 14 T0303 M04 15 G92 S G96 F0.1 S G00 X-0.8 Z1 MTS GmbH GO98 Bt

40 Koordináták Interpolációs paraméterek Előtolás Steigung Fordulats zám N U G X Y Z I J K F S T I/B S D O M 18 U4701 G22 19 G00 X150 Z100 M09 20 T0404 M04 21 G92 S G96 F0.1 S G00 X33 Z-26 M08 24 U4702 G22 25 G00 X33 Z U4702 G22 27 G00 X33 Z U4702 G22 29 G00 X150 Z100 M09 30 T0505 M03 31 G97 S G00 X22 Z5 33 G31 X20 Z-18 F1.5 S10 D G00 X150 Z100 M09 35 M30 Alprogram U G42 2 G01 Z0 M08 3 X18 4 X20 Z-1 5 Z X17.7 Z Z G02 X19.3 Z-2 I0.8 K0 9 G01 X30 10 X32 Z Z X54 13 X62 Z G40 15 M99 Alprogram U G91 2 G01 X-2.5 F0.1 M08 3 G04 X0.5 4 G01 X2.5 F0.3 5 Z X-0.8 Z0.8 F0.5 7 X0.8 F0.3 8 Z0.8 M09 9 X-0.8 Z-0.8 F X G90 12 M99 MTS GmbH GO98 Bt

41 Programozási feladat 18 Programozzon az alábbiak szerint: 1. nagyoló ciklus G83, G36 és menetvágóciklus G31 2. programrész ismétlése G23 utasítással 3. kontúrleírásnál alkalmazza a G78 és G88 ciklust 1. oldal programozása Program G31-el, és G83 nagyoló ciklussal, G36 korlátozással Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B K S D/R O M 1 G00 X250 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X62 Z0.1 5 G01 X-1.6 M08 6 Z2 7 X61 8 G57 X0.5 Z0.1 9 G83 X28 Z2 I3 O1 10 G36 11 G42 12 G01 Z0 13 G88 X36 Z0 R-2 M08 14 G78 X36 Z-33 I1.5 K5 15 G01 X39 16 Z G88 X57 Z-55 R-2 18 G01 Z X62 20 G40 21 G80 22 G00 X150 Z100 M09 MTS GmbH GO98 Bt

42 Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T A K S/O D Q M 23 T0303 M04 24 G92 S G96 F0.08 S G00 X-1 Z2 27 G23 O11 Q20 28 G00 X150 Z100 M09 29 T0404 M03 30 G97 S G00 X39 Z6 32 G31 X36 Z-30 F2 A30 S10 D G00 X150 Z100 M09 34 M oldal programozása Program G31 és G82 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/B K S D/R O M 1 G00 X150 Z100 3 G96 F0.25 S200 T0404 M04 4 G00 X63 Z4 5 G57 X0.5 Z0.1 6 G82 X61 Z-68 K3 7 G41 8 G01 X57 Z-66 M08 9 X53 Z X44 11 Z X40 Z Z X36 Z X30 16 Z-2 17 X26 Z0 18 X0 19 G40 20 G80 21 G00 X150 Z100 M T0101 M04 24 G92 S G96 F0.25 S G00 X32 Z-24 M08 27 G78 X31 Z-32.8 I1 K4 28 G01 X33 29 G00 X150 Z100 M09 MTS GmbH GO98 Bt

43 Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T I/A K S D/R O M 30 T0303 M04 31 G92 S G96 F0.08 S G00 X-1 Z2 M08 34 G42 35 G01 Z0 29 G88 X30 Z0 R-2 30 G78 X30 Z-33 I1.5 K5 31 G88 X40 Z-33 R-2 32 G88 X40 Z-53 R-2 33 Z X53 35 X58 Z G40 37 G00 X150 Z100 M09 38 T0707 M03 39 G97 S G00 X33 Z6 41 G31 X30 Z-30 F2 A30 S10 D G00 X150 Z100 M09 43 M30 MTS GmbH GO98 Bt

44 Programozási feladat 19 Programozzon az alábbiak szerint: 1. nagyoló ciklus G81 és menetvágóciklus G31 2. kontúr megmunkálás G22 alprogram technikával 3. WOP alkalmazása a külső kontúr programozásánál Program G81 ciklussal és G22 alprogramtechnikával 1. oldal programozása Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X104 Z0 5 G01 X-1.6 M08 6 G00 X102 Z2 7 G57 X0.5 Z0.1 8 G81 X88 Z2 I3 9 U6201 G22 10 G80 11 G00 X150 Z100 M09 12 T0202 M04 13 G92 S4000 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 14 G96 F0.1 S G00 X88 Z2 16 U6201 G22 17 G00 X150 Z100 M09 18 M30 MTS GmbH GO98 Bt

45 Alprogram U G42 2 G01 Z0 M08 3 X X90 Z Z-25 6 X X100 Z Z-32 9 X G40 11 M99 2. oldal programozása Program G31 és G81 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X104 Z0 5 G01 X-1.6 M08 6 G00 X102 Z2 7 G57 X0.5 Z0.1 8 G81 X34 Z2 I3 9 U6202 G22 10 G80 11 G00 X150 Z100 M09 12 T0606 M03 13 G97 F0.22 S G00 Z3 15 X0 16 G84 Z-40 A1 K15 D3 B1 M08 17 G00 X200 Z100 M09 18 T0909 M04 19 G92 S G96 F0.2 S G00 X28 Z2 M08 22 G57 X-0.5 Z G81 X40 Z2 I2 24 U6203 G22 M09 25 G80 26 G00 X200 Z100 M09 27 MTS GmbH GO98 Bt

46 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 28 T1212 M04 29 G92 S G96 F0.1 S G00 X42 Z2 M08 32 U6203 G22 33 G00 Z3 34 X200 Z100 M09 35 T0202 M04 36 G92 S G96 F0.1 S G00 X34 Z2 M08 39 U6202 G22 40 G00 X150 Z100 M T0404 M03 43 G97 S G00 X64 Z-21 M08 45 G31 X60 Z-57.5 A30 D-1.23 F2 S10 46 G00 X1500 Z100 M09 47 M30 Alprogram U6202 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G42 2 G01 Z0 M08 3 G01 X50 A90 R Z-27 5 G01 X60 A90 R Z-50 7 G78 X60 Z-59 I1.5 K7 8 G71 X65 Z-32 A90 R1.5 O11 9 G71 Z-90 A170 R10 O11 10 G71 X100 A90 R-2 11 G71 X100 Z G01 X G40 14 M99 Alprogram U6203 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G41 2 G01 X36 M08 3 Z-8 4 X33 Z Z-24 6 X28 Z G40 8 M99 MTS GmbH GO98 Bt

47 Programozási feladat 20 Programozzon az alábbiak szerint:1. alkalmazza a G81 és a G79 ciklust 2. alkalmazza az alprogram technikát G22-vel Program G81-es ciklussal és G22 alprogramtechnikával 1. oldal programozása Mon datszám Alprogram G utasítás Koordináták Interpolációs paraméterek Előtolás Fordulat vágósebesség Kiegészítő (mellék) funkciók N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X87 Z0 5 G01 X-1.6 M08 6 G00 X85 Z2 7 G57 X0.5 Z0.1 8 G81 X75 Z2 I3 9 U6301 G22 10 G80 11 G00 X150 Z100 M09 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 12 T0606 M03 13 G97 F0.22 S600 MTS GmbH GO98 Bt

48 14 G00 Z3 15 X0 16 G84 Z-50 A1 K15 D3 B1 M08 17 G00 X200 Z100 M09 18 T0909 M04 19 G92 S G96 F0.2 S G00 X18 Z2 22 G57 X-0.5 Z G81 X46 Z2 I2 24 U6302 G22 25 G80 26 G00 X200 Z100 M09 27 T1212 M04 28 G92 S G96 F0.1 S G00 X46 Z2 31 U6302 G22 32 G00 Z3 33 G00 X200 Z100 M09 34 T0202 M04 35 G92 S G96 F0.1 S G00 X75 Z2 38 U6301 G22 39 G00 X150 Z100 M09 40 M30 Alprogram U G42 2 G01 X79 Z0 M08 3 X82 Z Z-26 5 X87 6 G40 7 M99 Alprogram U6302 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G41 2 G01 X42 Z0 M08 3 Z-16 4 G03 X34 Z-20 B4 5 G01 Z-24 6 G03 X26 Z-28 B4 7 G01 X18 8 G40 9 M99 MTS GmbH GO98 Bt

49 2. oldal programozása Program G79 és G81 ciklusokkal Mon datszám Alprogram G utasítás Koordináták Interpolációs paraméterek Előtolás Fordulat Vágósebesség Kiegészítő (mellék) funkciók N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X87 Z0 5 G01 X-1.6 M08 6 G00 X85 Z2 7 G57 X0.5 Z0.1 8 G81 X6 Z2 I3 9 U6303 G22 10 G80 11 G00 X150 Z100 M09 12 T0202 M04 13 G92 S G96 F01. S G00 X6 Z2 16 U6303 G22 17 G00 X150 Z100 M09 18 T0404 M04 19 G92 S G96 F0.15 S G00 X50 Z-67 M08 22 G79 X45 Z-67 I0.2 J1 K0.2 D4 23 G00 X150 Z100 I M09 24 M30 Alprogram U6303 N U G X Y Z I J K F S T A/I K D/R B/F =/S M 1 G42 2 G01 X10 Z0 M08 3 G71 X20 A118 4 G01 Z-16 5 X21 6 X24 Z Z-32 8 X29 9 X32 Z G71 Z-55 A180 R+6 11 G01 X48 12 Z X52 Z G71 X82 A90 R+6 15 G01 Z X87 17 G40 18 M99 MTS GmbH GO98 Bt

50 Programozási feladat 21 Menetes dugó programozása: 1. nagyoló ciklus G81 és menetvágóciklus G31 2. kontúr megmunkálás G22 alprogram technikával 3. WOP alkalmazása a külső és belső kontúr programozásánál Program G81 ciklussal és G22 alprogramtechnikával 1. oldal programozása Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X64 Z0 5 G01 X-1.6 M08 6 G00 X62 Z2 7 G57 X0.5 Z0.1 8 G81 X53 Z2 I3 9 U6401 G22 10 G80 11 G00 X150 Z100 M09 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 12 T0606 M03 13 G97 F0.22 S G00 Z3 15 X0 MTS GmbH GO98 Bt

51 16 G84 Z-39 A1 K15 D3 B1 M08 17 G00 X200 Z100 M09 18 T0909 M04 19 G92 S G96 F0.2 S G00 X18 Z2 22 G57 X-0.5 Z G81 X54 Z2 I2 24 U6402 G22 25 G80 26 G00 X200 Z100 M09 27 T1212 M04 28 G92 S G96 F0.1 S G00 X54 Z2 31 U6402 G22 32 G00 Z3 33 G00 X200 Z100 M09 34 T0202 M04 35 G92 S G96 F0.1 S G00 X53 Z2 38 U6401 G22 39 G00 X150 Z100 M09 40 M30 Alprogram U G42 2 G01 X57 Z0 M08 3 X60 Z Z-32 5 X64 6 G40 7 M99 Alprogram U6402 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G41 2 G01 X50 Z0 M08 3 G72 A270 B4 O1 4 G73 B6 O0 5 G71 X26 Z-9 A270 O0 6 G01 Z-27 7 G03 X20 Z-30 I-3 K0 8 G01 X18 9 G40 10 M99 MTS GmbH GO98 Bt

52 2. oldal programozása Program G31 és G81 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X64 Z0 5 G01 X-1.6 M08 6 G00 X62 Z2 7 G57 X0.5 Z0.1 8 G81 X15 Z2 I3 9 U6403 G22 10 G80 11 G00 X150 Z100 M09 12 T0202 M04 13 G92 S G96 F01. S G00 X15 Z2 16 U6403 G22 17 G00 X1500 Z100 M09 18 T0303 M03 19 G97 S G00 X26 Z5 M08 21 G31 X22 Z-23.5 A30 D-0.92 F1.5 S10 22 G00 X150 Z100 I M09 23 M30 Alprogram U6403 N U G X Y Z I J K F S T A/I K/O D/R B/F O/S M 1 G42 2 G01 X19 Z0 M08 3 X22 Z G78 X22 Z-25 I1.15 K5.2 5 G71 X36 A90 R G01 Z-41 7 G71 A90 O1 8 G73 B6 O0 9 G72 X60 Z-50 I60 K-46 O70 O0 10 G01 X64 11 G40 12 M99 MTS GmbH GO98 Bt

53 Programozási feladat 22 Menetes végdugó programozása: 1. nagyoló ciklus G81 és menetvágóciklus G31 2. kontúr megmunkálás G22 alprogram technikával 3. Váltólapkás fóró 30 alaklamazása Program G81 ciklussal és G22 alprogramtechnikával 1. oldal programozása Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X92 Z0 5 G01 X-1.6 M08 6 G00 X90 Z2 7 G57 X0.5 Z0.1 8 G81 X63 Z2 I3 9 U6501 G22 10 G80 11 G00 X150 Z100 M09 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 12 T0606 M03 13 G97 F0.22 S G00 Z3 15 X0 MTS GmbH GO98 Bt

54 16 G84 Z-92 A1 K30 D3 B1 M08 17 G00 X200 Z100 M09 18 T0909 M04 19 G92 S G96 F0.2 S G00 X28 Z2 22 G57 X-0.5 Z G81 X56 Z2 I2 24 U6502 G22 25 G80 26 G00 X200 Z100 M09 27 T1212 M04 28 G92 S G96 F0.1 S G00 X56 Z2 31 U6502 G22 32 G00 Z3 33 G00 X200 Z100 M09 34 T0202 M04 35 G92 S G96 F0.1 S G00 X53 Z2 38 U6501 G22 39 G00 X150 Z100 M09 40 T0404 M04 41 G92 S G96 F0.15 S G00 X88 Z-36 M08 44 G79 X78 Z-40 I0.2 J1 K0.2 D4 45 G00 X150 Z100 I M09 46 M30 Alprogram U G42 2 G01 X67 Z0 M08 3 X70 Z Z-21 5 X86 6 Z-48 7 X92 8 G40 9 M99 Alprogram U6502 N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G41 2 G01 X52 Z0 M08 3 X46 Z-16 4 G71 Z-45 A180 R5 5 G01 X28 6 G40 7 M99 MTS GmbH GO98 Bt

55 2. oldal Program G31 és G81 ciklusokkal Koordináták Interpolációs paraméterek Előtolás Fordulats zám N U G X Y Z I J K F S T A/I K D/R B/F O/S M 1 G00 X150 Z100 3 G96 F0.25 S200 T0101 M04 4 G00 X92 Z0 5 G01 X-1.6 M08 6 G00 X90 Z2 7 G57 X0.5 Z0.1 8 G81 X41 Z2 I3 9 U6503 G22 10 G80 11 G00 X150 Z100 M09 18 T0909 M04 19 G92 S G96 F0.2 S G00 Z2 22 X28 23 G57 X-0.5 Z G81 X41 Z2 I2 25 U6504 G22 26 G80 27 G00 X200 Z100 M09 28 T1212 M04 29 G92 S G96 F0.1 S G00 Z2 32 X41 33 U6504 G22 34 G00 Z3 35 G00 X200 Z100 M09 36 T0202 M04 37 G92 S G96 F01. S G00 X41 Z2 40 U6503 G22 41 G00 X150 Z100 M09 42 T0303 M03 43 G97 S G00 X52 Z5 M08 45 G31 X48 Z-25 A30 D-1.23 F2 S10 46 G00 X150 Z100 I M09 47 T1616 M03 48 G97 S G00 X32 Z5 M08 50 G31 X34.5 Z-21.5 A30 D0.92 F1.5 S10 51 G00 X150 Z100 I M09 52 M30 MTS GmbH GO98 Bt

56 Alprogram U6503 N U G X Y Z I J K F S T A/I K/O D/R B/F O/S M 1 G42 2 G01 X45 Z0 M08 3 X48 Z G78 X48 Z-28 I1.5 K7 5 G1 X70 6 X86 Z-43 7 X88 Z-44 8 X90 9 G40 10 M99 Alprogram U6504 N U G X Y Z I J K F S T A/I K/O D/R B/F O/S M 1 G41 2 G01 X37.5 Z0 M08 3 X34.5 Z G78 X34.5 Z-23 I1.15 K5.2 5 G01 X28 A90 R G40 7 M99 MTS GmbH GO98 Bt

57 Programozási feladatok az MTS programozásában haladóknak Programozási feladat 1: Ékszíjtárcsa programozása: MTS GmbH GO98 Bt

58 1. oldal programozása 1. megoldás: kontúr adatok szerint Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X M Z I J K F S T B K A D Q M 1 G00 X150 Z100 3 G96 F0.25 S210 T0101 M04 4 G00 X127 Z0.2 5 G01 X-1.6 M08 6 G00 Z2 7 X180 Z150 M09 8 T1313 M03 9 G97 F0.2 S G00 Z3 11 X0 M08 12 G84 Z-63 B1 K30 A1 D3 13 G00 X200 Z50 M09 14 T1515 M03 15 G92 S G96 F0.16 S65 17 G00 Z3 18 X0 19 G01 Z-7 M08 20 G00 Z3 21 X350 Z150 M09 22 G28 Z M20 24 T0404 M04 25 G92 S G96 F0.25 S G00 Z3 28 X G01 Z-46 M08 30 X G00 X350 Z80 M09 32 T0808 M04 33 G92 S G96 F0.15 S94 35 G00 X123 Z-4 MTS GmbH GO98 Bt

59 L Koordináták Előtolás Fordulatszám N U G X M Z R/W J A/H F S T I K D O Q M 36 T0808 M04 37 G96 F0.15 S94 38 G92 S G00 X123 Z-4 M08 40 G79 X100 Z-14.5 J1.5 I0.2 K0.2 D4 O175 Q G79 X84 Z-14.5 J1.5 I0.2 K0.2 D4 O180 Q G59 Z G23 O40 Q41 44 G53 45 G26 M09 46 M21 47 G28 Z T0909 M04 49 G92 S G96 F0.07 S G00 X28 Z3 52 G01 Z-61 M08 53 X26 54 G00 Z3 55 G26 M09 56 T0202 M04 57 G92 S G96 F0.07 S G00 X26 Z2 60 G01 Z0 M08 61 X Z X G26 M09 65 T0808 M04 66 G96 F0.07 S G92 S G00 X123 Z-4 M08 69 G79 X83 Z-14.5 J1.5 A0.5 I0.2 K0.2 D4 O180 Q180 Koordináták Előtolás Fordulatszám N U G X M Z R/W J A/H F S T I K D O Q M 70 G59 Z G23 O69 Q69 72 G26 M09 73 M30 MTS GmbH GO98 Bt

60 1. oldal programozása 2. megoldás: paraméteres programozás Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X M Z I J K F S T B K A D Q M 1 G00 X150 Z100 3 G96 F0.25 S210 T0101 M04 4 G00 X127 Z0.2 5 G01 X-1.6 M08 6 G00 Z2 7 X180 Z150 M09 8 T1313 M03 9 G97 F0.2 S G00 Z3 11 X0 M08 12 G84 Z-63 B1 K30 A1 D3 13 G00 X200 Z150 M09 14 T1515 M03 15 G92 S G96 F0.16 S65 17 G00 Z3 18 X0 19 G01 Z-7 M08 20 G00 Z3 21 X350 Z150 M09 22 G28 Z M20 24 T0404 M04 25 G92 S G96 F0.25 S G00 Z3 28 X G01 Z-46 M08 30 X126 Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X M Z I J K F S T B K A D Q M 31 G00 X350 Z80 M09 32 T0808 M04 33 G92 S G96 F0.15 S94 35 G00 X123 Z-4 36 T0808 M04 37 G96 F0.15 S94 38 G92 S G00 X121 Z-14.8 M08 Paraméter hozzárendelés 40 P020= -1 P021= -17 P022= 18 P023= -2.5 P024= P025= -4.5 P026= 4.5 P027= P028= P029= P030= -2.5 P031= 4.5 P032= -4.5 Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X M Z I J K F S T B K A O Q M 43 U5403 G22 44 G90 45 G00 Z U5403 G22 47 G90 48 G26 M09 49 M21 MTS GmbH GO98 Bt

61 50 G28 Z T0909 M04 52 G92 S G96 F0.07 S G00 X28 Z3 55 G01 Z-61 M08 56 X26 57 G00 Z3 58 G26 M09 59 T0202 M04 60 G92 S G96 F0.07 S G00 X26 Z2 63 G01 Z0 M08 64 X Z X G26 M09 68 T0808 M04 69 G96 F0.07 S G92 S G00 X123 Z M08 72 G01 X X83 Z X85 75 G00 X Z G01 X X83 Z Z X85 81 G00 X Z G59 Z G23 O72 Q81 85 G26 M09 86 M30 MTS GmbH GO98 Bt

62 Alprogram U5403 (paraméter) 1 G91 2 G01 XP020 3 XP021 4 G00 XP022 5 ZP023 6 G01 XP020 7 XP021 ZP024 8 G00 XP022 9 ZP G01 XP XP021 ZP G00 XP ZP G01 XP XP021 ZP G00 XP ZP G01 XP XP021 ZP G00 XP ZP G01 XP XP021 ZP G00 XP ZP G01 XP XP021 ZP G00 XP M99 2. oldal programozása Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X M Z I J K F S T B K A D Q M 1 G00 X150 Z100 3 G96 F0.25 S210 T0404 M04 4 G00 X125 Z15.5 M08 5 G76 X24 Z0 D2 6 G26 Z2 M09 7 G92 S G96 F0.07 S320 T0202 M04 9 G00 X26 Z G01 Z0 M08 11 X G26 M09 13 M30 MTS GmbH GO98 Bt

63 Feladat 2 Kegelhülse programozása: 1. programozás alprogram nélkül 2. programozás alprogrammal 3. paraméteres programozás MTS GmbH GO98 Bt

64 Program: 1. oldal Kegelhülse (alprogram nélkül) Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B K A D/O Q M 1 G00 X150 Z100 3 G96 F0.1 S200 T0404 M04 4 G00 X84 Z4 5 G01 Z-30 M08 6 G00 X86 Z4 7 G01 X78 Z0 8 X G00 X150 Z100 M09 10 G97 F0.08 S2300 T1313 M03 11 G00 X0 Z5 12 G01 Z-6 M08 13 G00 Z2 14 X150 Z160 M09 15 G97 F0.18 S928 T1515 M03 16 G00 Z3 17 X0 M08 18 G84 Z-138 B0.5 K30 A0.5 D3 19 G00 X200 Z50 M09 20 G96 F0.3 S170 T0606 M04 21 G92 S G00 X20 Z2 23 G57 X-0.8 Z G81 X34 Z2 I3 25 G41 26 G01 X32 Z0 M08 27 Z X23 Z X18 30 G40 31 G80 32 G00 X150 Z100 M09 33 G96 F0.08 S280 T0909 M04 34 G92 S G00 X34 Z1 36 G23 O25 Q30 37 G00 Z50 M09 38 X G96 F0.1 S120 T0101 M04 40 G92 S G00 X30 Z6 42 Z-28 Koordináták Előtolás Fordulatszám N U G X M Z R/W J A/H F S T I K D O Q M 43 G79 X38 Z-58 W3 J1 I4.5 D26 O0 Q0 44 G00 Z3 M09 45 X200 Z100 M30 MTS GmbH GO98 Bt

65 Program: 1. oldal Kegelhülse (alprogrammal és paraméteres megadással) Koordináták Interpolációs paraméterek Előtolás Fordulatszá m N U G X M Z I J K F S T B K A D Q M 1 G96 F0.15 S250 3 G00 X150 Z150 4 U5501 G22 5 U5502 G22 6 U5504 G22 Paraméter hozzárendelés 7 P071= 30 P072= 6 P073= -20 P074= 38 P075= P076= 4.5 P077= 1 P078= 26 P079= 3 P080= 0 9 P081= 0 P082= 2 P083= 30 P084= 200 Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T B K A O Q M 10 U5503 G22 11 M30 U G90 3 G96 F0.1 S200 T0404 M04 4 G00 X84 Z4 5 G01 Z-30 M08 6 G00 X86 Z4 7 G01 X78 Z0 8 X G00 X150 Z100 M09 10 G97 F0.08 S2300 T1313 M03 11 G00 X0 Z5 12 G01 Z-6 M08 13 G00 Z2 14 X150 Z160 M09 15 G97 F0.18 S928 T1515 M03 16 G00 Z3 17 X0 M08 18 G84 Z-138 B0.5 K30 A0.5 D3 19 G00 X200 Z50 M09 20 M99 U G96 F0.3 S170 T0606 M04 3 G00 X20 Z2 4 G57 X-0.8 Z0.2 5 G81 X34 Z2 I3 6 G41 7 G01 X32 Z0 M08 8 Z-77 9 X23 Z X18 11 G40 12 G80 13 G00 X150 Z150 M09 14 M99 MTS GmbH GO98 Bt

66 Koordináták Előtolás Fordulatszám N U G X Y Z R/W J A/H F S T I K D O Q M U G96 F0.3 S170 T0606 M04 3 G00 XP71 ZP72 4 ZP73 5 G79 XP74 ZP75 WP79 JP77 IP76 KP82 DP78 OP80 QP81 6 G00 ZP83 7 XP84 M09 8 M99 Program: 2. oldal Kegelhülse (U5500 alprogrammal) Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B K/S A/R D/O Q M 1 G00 X150 Z100 3 G96 F0.09 S200 T0404 M04 4 G00 X92 Z0 5 G01 X18 M08 6 G00 X150 Z100 M09 7 G92 S G96 F0.3 S170 T0505 M04 9 G00 X90 Z2 10 G57 X0.5 Z G81 X34 Z2 I3 12 G42 13 G01 X34 Z2 M08 14 X42 Z-2 15 Z G78 X42 Z-43 I2.2 K G01 X50 18 X70 Z G88 X70 Z-102 R7 20 G01 X86 21 G40 22 G80 23 G00 X150 Z100 M09 24 G92 S G96 F0.08 S280 T0202 M04 26 G23 O12 Q21 27 G00 X200 Z100 M09 28 G97 S1000 T1616 M03 29 G00 X48 Z6 30 G31 X42 Z-39 F3 S10 A30 D G00 X150 Z100 M09 32 G92 S G96 F0.25 S170 T0909 M04 34 U5500 /02 G22 35 U5500 /01 G22 36 G00 Z8 37 G26 M30 MTS GmbH GO98 Bt

67 Feladat 3 Kegelbuchse programozása: 1. G31, G81 és G84 utasítások alkalmazása 2. programrész ismétlése G23 utasítással simításkor Program: 1. oldal Kegelbuchse Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B K A D/O Q M 1 G00 X150 Z100 3 G96 F0.08 S210 T0404 M04 4 G00 X82 Z0 5 G01 X-1.6 M08 6 G00 X150 Z150 M09 7 G97 F0.12 S2300 T1313 M03 8 G00 X0 Z3 9 G01 Z-6 M08 10 G00 Z3 11 X250 Z140 M09 12 G97 F0.18 S928 T1515 M03 13 G00 Z3 14 X0 M08 15 G84 Z-123 B0.5 K20 A0.5 D3 MTS GmbH GO98 Bt

68 16 G00 X200 Z50 M09 17 G96 F0.3 S170 T0909 M04 18 G92 S G00 X20 Z2 20 G57 X-0.8 Z G81 X64 Z2 I3 22 G41 23 G01 X60 Z-2 M08 24 Z X48 26 Z X42 28 Z X36 30 Z X20 Z X18 33 G40 34 G80 35 G00 X150 Z100 M09 36 G96 F0.3 S170 T0505 M04 37 G92 S G00 X77 Z2 39 G01 Z-29 M08 40 X79 Z Z G26 M09 43 G96 F0.08 S380 T00606 M04 44 G92 S G00 X68 Z2 46 G23 O22 Q33 47 G00 Z2 48 X200 Z100 M09 49 G96 F0.08 S200 T0101 M04 50 G92 S G00 X38 Z1 52 Z G01 X48 M08 54 G00 X38 M09 55 X200 Z G96 F0.08 S200 T0303 M04 57 G92 S G00 X70 Z2 59 G01 Z-2 M08 60 G00 Z2 M09 61 X150 Z G96 F0.08 S300 T0202 M04 63 G92 S G00 X68 Z2 65 G01 X76 Z-2 M08 66 G88 X76 Z-30 R-1 67 G01 Z G00 X150 Z100 M09 69 M30 MTS GmbH GO98 Bt

69 Program: 2. oldal Kegelbuchse Koordináták Interpolációs paraméterek Előtolás Fordulatszám N U G X Y Z I J K F S T I/B K A D/O Q M 1 G00 X150 Z100 3 G96 F0.08 S210 T0404 M04 4 G00 X84 Z0 5 G01 X16 M08 6 G00 X150 Z150 M09 7 G96 F0.3 S230 T0909 M04 8 G00 Z4 9 X16 10 G57 X-0.5 Z G81 X28.75 Z2 I G41 13 G01 X22.38 Z-2 M08 14 Z G78 X22.38 Z-31 I1.06 K G01 X16 17 G40 18 G80 19 G00 Z15 M09 20 X G96 F0.3 S170 T0505 M G00 X80 Z2 24 G57 X0.5 Z G81 X30 Z2 I3 26 Z G42 28 G01 X36 Z0 29 X42 Z-3 M08 30 Z G78 X42 Z-43 I3.2 K11 32 G01 X52 33 X58 Z X78 Z X80 Z G40 37 G80 38 G00 X150 Z100 M09 39 G96 F0.08 S380 T0606 M04 40 G92 S G00 Z2 42 X G23 O11 Q17 44 G00 Z15 45 X200 M09 46 G97 S1000 T0707 M03 47 G00 X21 Z9 M08 48 G31 X22.38 Z-27 F1.5 A30 D0.81 S12 49 G00 Z20 M09 50 X G96 F0.08 S300 T0202 M04 52 G92 S G00 X30 Z2 54 G23 O27 Q36 M08 55 G00 X150 Z100 M09 56 G97 S1000 T1616 M03 57 G00 X48 Z13.5 M08 58 G31 X42 Z-39 F4.5 I0 A30 D-2.8 S12 59 G00 X150 Z100 M30 MTS GmbH GO98 Bt

70 Feladat 4 Felfogótengely programozása: 1. G81, G83 és G84 ciklusokkal 2. programrész ismétlése simításnál G23 utasítással MTS GmbH GO98 Bt

71 Program: 1. oldal Felfogótengely Koordináták Interpolációs paraméterek Előtolás Fordulatszá m N U G X Y Z I J K F S T I/B K/H A/R D/O Q/W M 1 G00 X150 Z100 3 G96 F0.08 S240 T0404 M04 4 G00 X74 Z0 5 G01 X-1.6 M08 6 G00 X150 Z150 M09 7 G97 F0.12 S2300 T1313 M03 8 G00 X0 Z3 9 G01 Z-6 M08 10 G00 Z3 11 G26 M09 12 G97 F0.18 S928 T1515 M03 13 G00 Z3 14 X0 M08 15 G84 Z B0.5 K30 A0.5 D5 16 G26 M09 17 G96 F0.25 S195 T0909 M04 18 G92 S G00 X15 Z1 20 G57 X-0.8 Z G81 X26 Z1 I G41 23 G01 X24 Z-0.5 M08 24 G88 X24 Z-35 R4 25 G01 X15 26 G40 27 G80 28 G00 Z15 M09 29 X G92 S G96 F0.3 S135 T0404 M04 32 G00 X70 Z2 33 G57 X0.5 Z G81 X30 Z2 I3 H20 W5 35 G42 36 G01 Z0 M08 37 X32 38 G03 X40 Z-4 B4 39 G01 Z G02 X45 Z-30 B G03 X55 Z-35 B5 42 G01 Z X68 44 X70 Z Z X74 47 G40 48 G80 49 G26 M09 50 G96 F0.08 S380 T0606 M04 51 G92 S G00 X28 Z2 53 G23 O22 Q26 54 G00 Z20 55 G26 O3 M09 56 G96 F0.07 S120 T0101 M04 57 G92 S2000 MTS GmbH GO98 Bt
