1 ORSZÁGOS CNC PROGRAMOZÁS ÉS GÉPKEZELÉS SZAKMAI VERSENY április NCT-104T ÍRÁSBELI A kidolgozás időtartama 180 perc Jóváhagyta Apostol Attila Támogatók NCT Kft. NCT Akadémia graphit Kft. ISCAR Hungary Kft. Hód-93 Kft. BESTOF Kft. Versenyző száma..

2 I. teszt feladatok 40 pont 1. Feladat 1 pont A program tesztelése során a következő hibaüzenetet kapja '' HIBÁS MAKRO KIFEJEZÉS ". Milyen hibát jelent? a, Nem található alprogram b, Méretmegadási hiba c, Szintaktikai hiba 2. Feladat 1 pont Hogyan valósul meg egy korszerű CNC szerszámgépen a mellékhajtás? a. főhajtásról fogazott szíjhajtással b. egy léptetőmotor hajtja a tengelyeket c. minden tengelynek külön hajtása van 3. Feladat 1 pont Mit nevezünk közvetett útmérésnek? a. a digitális jelekkel való mérést b. az elmozdulás a mozgáslánc valamelyik tagján és nem az elmozdulás helyén történik. c. mechanikai áttétel nélküli mérés. 4. Feladat 1 pont Válassza ki az IGAZ állítást G16 polár koordinátarendszer használata esetén! a, A következő adatokra van szükségünk sugár (Z vagy W) és polárszög (X vagy U). b, A következő adatokra van szükségünk sugár (Y vagy U) és polárszög (X vagy V). c, A következő adatokra van szükségünk sugár (Y vagy V) és polárszög (X vagy U). 5. Feladat 1 pont Válassza ki az HIBÁS programrészt! a, b, c, GOTO150 WHILE[ ] DO1 N150 END1 WHILE[ ] DO1 IF [..] GOTO150 N150 END1 WHILE[ ] DO1 WHILE[ ] DO2 END2 END1 6. Feladat 1 pont Mi történik az alábbi mondatban, ha a feltételes mondat kapcsoló OFF állásban van? /1 G04 P4 GOTO45 a. A program a N45-ös mondat végrehajtásával folytatódik. b. Hibás mondat. c. A program a következő mondat végrehajtásával folytatódik. 2

egy léptetőmotor hajtja a tengelyeket c. minden tengelynek külön hajtása van 3. Feladat 1 pont Mit nevezünk közvetett útmérésnek? a. a digitális jelekkel való mérést b.

3 7. Feladat 1 pont Az alábbi kódok közül melyik a főorsó kezelő kód? a. M02 b. M17 c. M19 8. Feladat 1 pont Az alábbi állítások közül melyik IGAZ G00 gyorsmenet esetén? a. A gyorsmeneti sebességet a gyártó határozza meg, az előtolást módosító kapcsoló 100%-ra van határolva. b. A gyorsmeneti sebességet a felhasználó határozza meg, az előtolást módosító kapcsoló 100%-ra van határolva. c. A G00 alatt a vezérlés az F programozott szánelőtolást veszi figyelembe. 9. Feladat 1 pont Az alábbi állítások közül melyik IGAZ G04 késleltetési idő esetén? a. A késleltetési idő akkor kezdődik, miután a következő mondat előtolási sebessége elérte a nulla értéket. b. A késleltetési idő akkor kezdődik, miután az előző mondat előtolási sebessége elérte a nulla értéket. c. A késleltetési idő akkor kezdődik, miután az előző mondat előtolási sebessége elérte az F címen programozott értéket. 10. Feladat 1 pont Melyik állítás IGAZ az alábbiak közül? a. Az A címre programozott szöget negatív előjellel adjuk meg az óramutató járásával ellentétes irányba. b. Az A címre programozott szöget pozitív előjellel adjuk meg az óramutató járásával ellentétes irányba. c. Az A címre programozott szöget mindegy milyen előjellel adjuk meg az óramutató járásával ellentétes irányba, mert a Z tengely iránya határozza meg, a gép hogyan értelmezi a bevitt értéket. 11. Feladat 1 pont Melyik állítás IGAZ az alábbiak közül? a. A munkatérben 6 pozíciót jelölhetünk ki előzetesen, mint munkadarab nullpontot. Ezeket a nullpontokat a G51-G56 parancsokkal érvényesíthetjük. b. A munkatérben 6 pozíciót jelölhetünk ki előzetesen, mint munkadarab nullpontot. Ezeket a nullpontokat a G52-G57 parancsokkal érvényesíthetjük. c. A munkatérben 6 pozíciót jelölhetünk ki előzetesen, mint munkadarab nullpontot. Ezeket a nullpontokat a G54-G59 parancsokkal érvényesíthetjük. 12. Feladat 1 pont Mi történik, ha a főprogram M30 kódja helyett M99 szerepel a programban? 3

Feladat 1 pont Az alábbi állítások közül melyik IGAZ G04 késleltetési idő esetén? a. A késleltetési idő akkor kezdődik, miután a következő mondat előtolási sebessége elérte a nulla értéket. b.

4 13. Feladat 1 pont Írja be az alábbi gombok jelentését! a, b, c, d, e, f, g, 14. Feladat 1 pont Határozza meg az egyes pontok abszolút és növekményes koordináta értékeit! Abszolút Növekményes X Z X Z P0 P1 P2 P3 P4 P5 15. Feladat 1 pont NCT 2000T ill. NCT T vezérlőknél az M98 alprogramhívó kód használata mellett milyen lehetőség van arra, hogy egy gyakran, rutinszerűen ismétlődő programszakaszt többször is megismételhessünk anélkül, hogy többször le kellene azt írni? a, b, c,. 4

Abszolút Növekményes X Z X Z P0 P1 P2 P3 P4 P5 15. Feladat 1 pont NCT 2000T ill.

5 16. Feladat 1 pont Válassza ki az IGAZ állítást, hogy mely paraméterállásnál kapjuk a vastag szaggatott vonalat! a, INTERFER=1 ANGLAL=1 b, INTERFER=1 ANGLAL=0 c, INTERFER=0 ANGLAL=0 17. Feladat 1 pont Ha a kezelő az által készített alprogramban a konkrét koordináták helyett regisztereket használt (pld. #110, #110, ), milyen módon tud ezeknek a regisztereknek értéket adni? (legalább két megadási módot ismertessen). 18. Feladat 3 pont Az alábbi program mondatok közül melyikkel tudja megváltoztatni a tárolt munkadarab nullpontok (eltolás vektor összetevői) értékét! Munkadarab1 G54 X (tárolt nullapont) C (tárolt nullapont) Munkadarab2 G55 X.. C.. Z (tárolt nullapont) Z. a. G10 L2 X100 ZI10 C120 P1 b. G92 X100 ZI10 C120 c. G52 X100 ZI10 C120G0 X40 Z40 5

(legalább két megadási módot ismertessen). 18.

6 A következő programrészlet alapján adja meg a kijelzőn látható koordináta értékeket az aktuális munkadarab koordináta rendszerben! G54 G0 X10 Z20 G10 L2 X-2 Z100 P1 G10 L2 X-150 Z50 P2 G10 L2 XI-1 P0 G0 X12 a, a munkadarab koordináta rendszerben X= Z=. b, a tárolt munkadarab koordináta rendszerben X=.. Z=. 19. Feladat 5 pont Adja meg az alábbi CNC kódok szakszerű jelentését! a. G92 b. G92 c. G51 d. M19 e. G78. f. G73. g. G09 h. G12.1 i. G99 j. G Feladat 1 pont Milyen kódokkal tudja kikapcsolni a fúróciklusokat? Soroljon fel legalább 4 kódot! a. b. 6

b, a tárolt munkadarab koordináta rendszerben X=.. Z=. 19. Feladat 5 pont Adja meg az alábbi CNC kódok szakszerű jelentését! a. G92 b. G92 c.

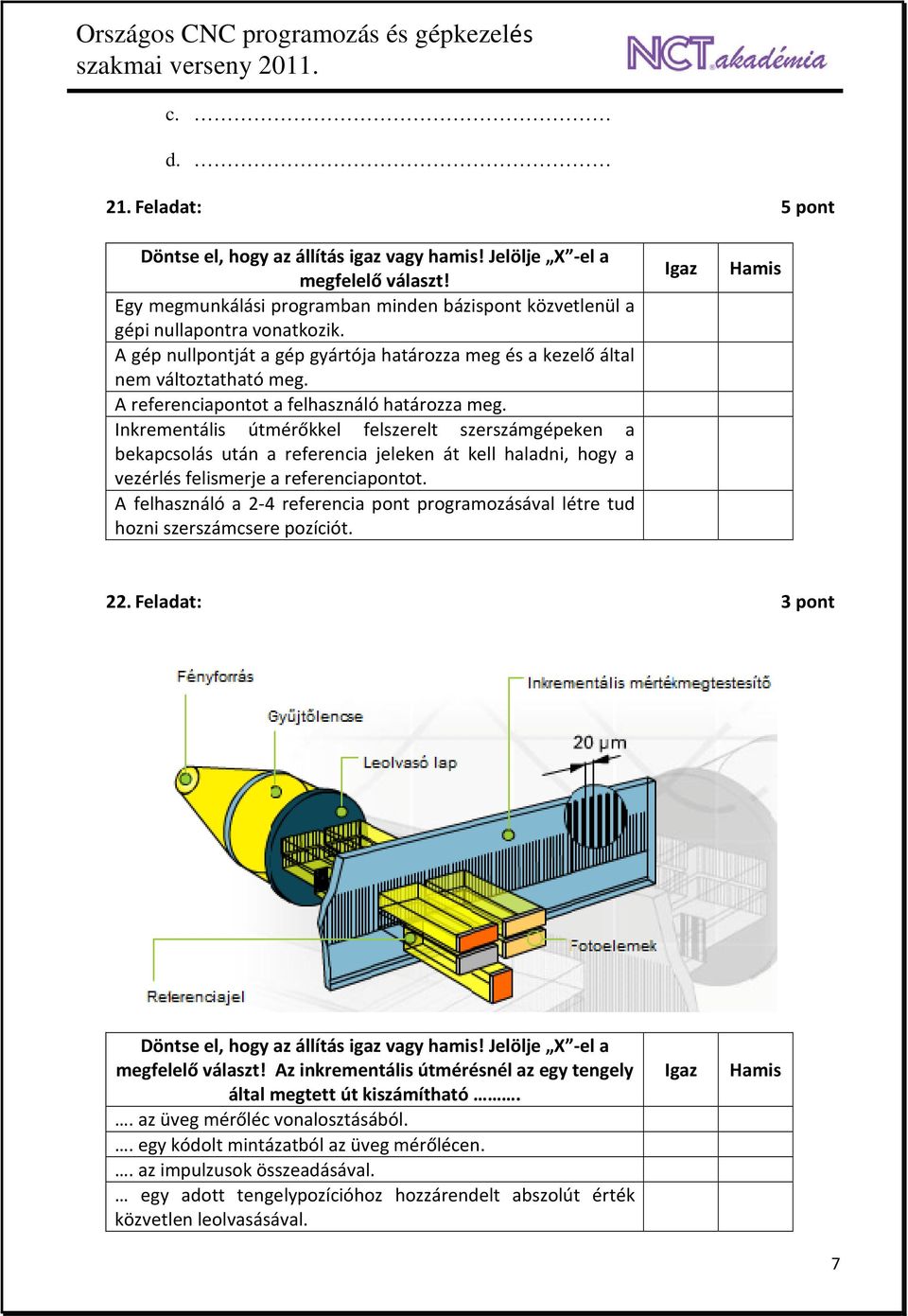

7 c. d. 21. Feladat 5 pont Döntse el, hogy az állítás igaz vagy hamis! Jelölje X -el a megfelelő választ! Egy megmunkálási programban minden bázispont közvetlenül a gépi nullapontra vonatkozik. A gép nullpontját a gép gyártója határozza meg és a kezelő által nem változtatható meg. A referenciapontot a felhasználó határozza meg. Inkrementális útmérőkkel felszerelt szerszámgépeken a bekapcsolás után a referencia jeleken át kell haladni, hogy a vezérlés felismerje a referenciapontot. A felhasználó a 2-4 referencia pont programozásával létre tud hozni szerszámcsere pozíciót. Igaz Hamis 22. Feladat 3 pont Döntse el, hogy az állítás igaz vagy hamis! Jelölje X -el a megfelelő választ! Az inkrementális útmérésnél az egy tengely által megtett út kiszámítható.. az üveg mérőléc vonalosztásából.. egy kódolt mintázatból az üveg mérőlécen.. az impulzusok összeadásával. egy adott tengelypozícióhoz hozzárendelt abszolút érték közvetlen leolvasásával. Igaz Hamis 7

Inkrementális útmérőkkel felszerelt szerszámgépeken a bekapcsolás után a referencia jeleken át kell haladni, hogy a vezérlés felismerje a referenciapontot.

8 23. Feladat 3 pont Döntse el, hogy az állítás igaz vagy hamis! Jelölje X -el a megfelelő választ! A közvetlen útmérés előnye. a kevesebb ráfordítás. a pozíció érzékelés a szánon. az átviteli elemek pontatlanságainak (pld. holtjáték, ) kizárása. Igaz Hamis 24. Feladat 1 pont Az 1. számú mellékleten szereplő ábra alapján írja be az alábbiakban jellemzett késszár ISO szerinti jelöléseit! 1) Rögzítés Csavar rögzítés 2) Lapkaalak 80º-os rombusz alakú 3) Késforma 45º-os főél elhelyezésű 4) Lapka hátszöge 3º 5) Forgácsolási irány jobbos 6) Késszár magasság 32 mm 7) Késszár szélesség 32 mm 8) Szerszámhossz 170 mm 9) Lapkanagyság 20 mm

számú mellékleten szereplő ábra alapján írja be az alábbiakban jellemzett késszár ISO szerinti jelöléseit!

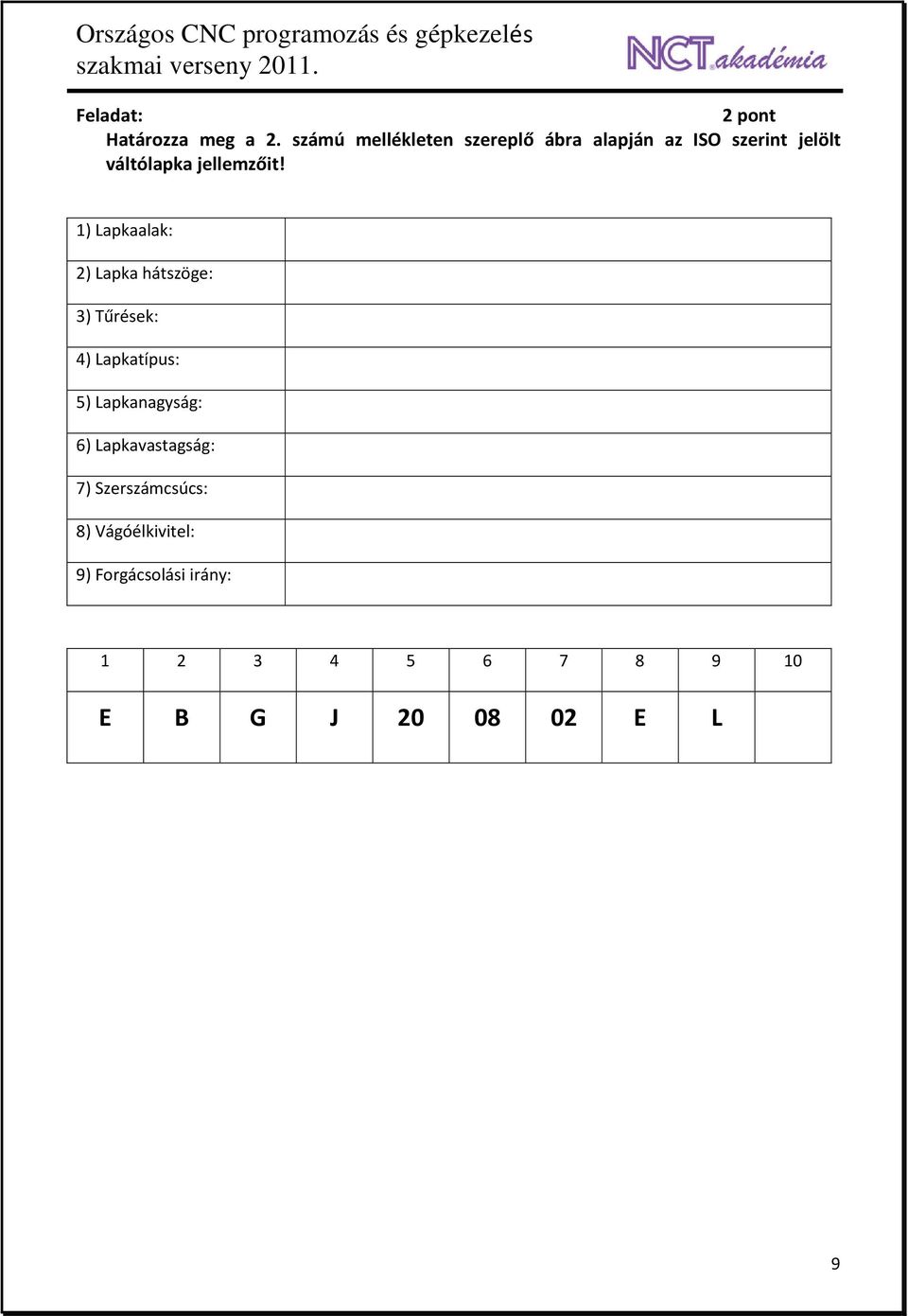

9 Feladat 2 pont Határozza meg a 2. számú mellékleten szereplő ábra alapján az ISO szerint jelölt váltólapka jellemzőit! 1) Lapkaalak 2) Lapka hátszöge 3) Tűrések 4) Lapkatípus 5) Lapkanagyság 6) Lapkavastagság 7) Szerszámcsúcs 8) Vágóélkivitel 9) Forgácsolási irány E B G J E L 9

10 II. Kontúr rekonstrukció 5 pont %O0017(CSAP) G54 G0 X0 Z2 G1 G42 Z0 X16,C1.5 Z-13 X12,A225,R1 Z-17 X21,R2 X24 Z-23 ZI-6 X18,A200,R8 Z-43,R2 X25,C1 ZI- 2 G0 G40 X50 Z30 M30 X Z III. Technológiai számítás 5 pont Egy d 1 =90 mm szerkezeti acél tengelyt kell forgácsolnia, d 2 =84 mm-es átmérőre. Az alkalmazott vágósebesség v=2 m/s, fogások száma i=1. Mekkora lesz az előtolás, ha az esztergapad motor teljesítménye P m = 7,5 kw; hatásfoka η=0,8 és a gépet teljesen leterheljük? Az anyagra jellemző fajlagos forgácsolási ellenállás k c = 3000 Mpa. 10

Technológiai számítás 5 pont Egy d 1 =90 mm szerkezeti acél tengelyt kell forgácsolnia, d 2 =84 mm-es átmérőre.

11 IV. programozási feladat 50 pont A tanult NCT-101T és NCT-104T vezérléssel készítse el az alkatrész rajzon lévő munkadarab CNC programját, felfogási tervét, műveletelem sorrendjét, szerszámozási tervét a kiadott egyszerűsített beállító lapon! 11

munkadarab CNC programját, felfogási tervét, műveletelem

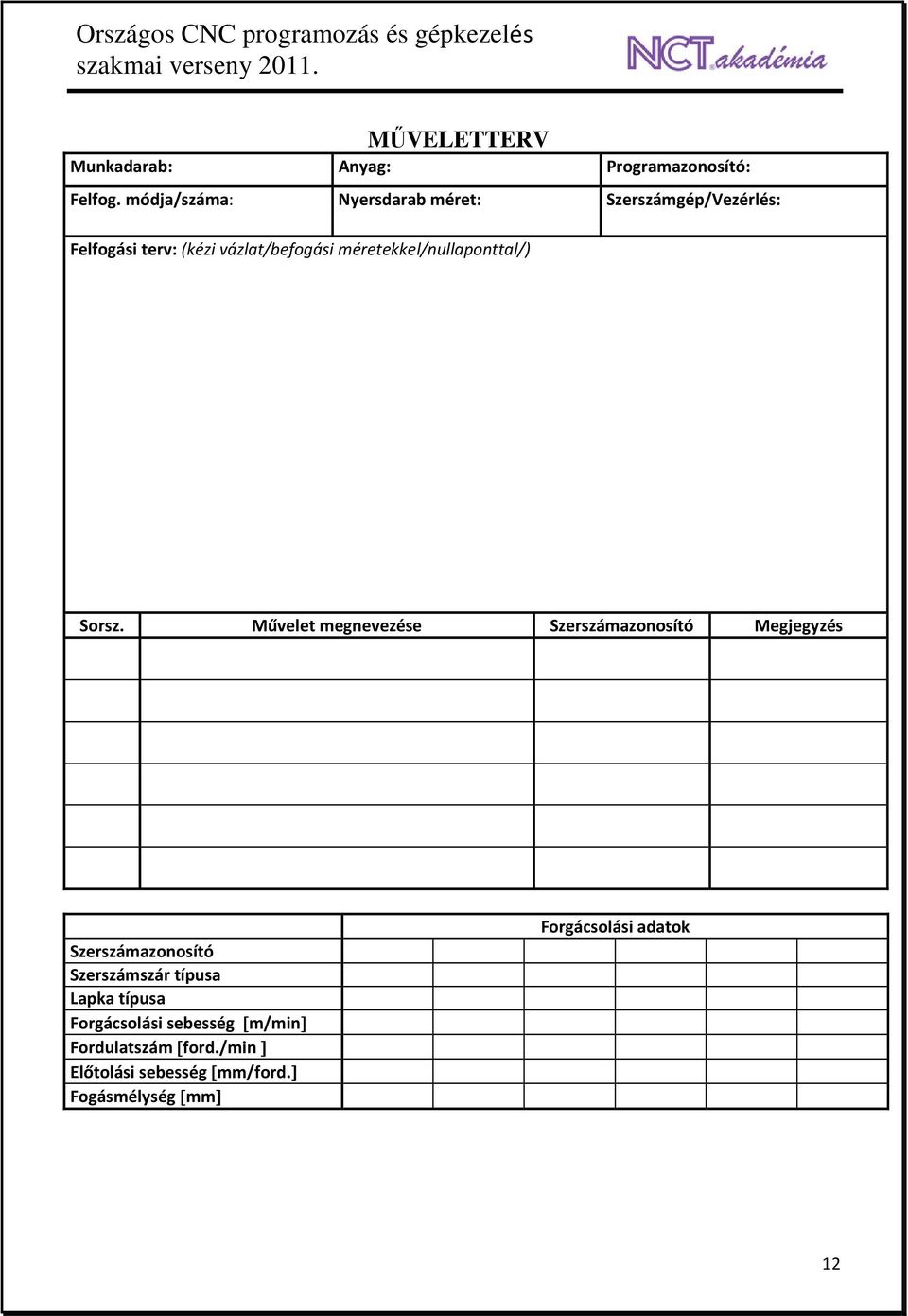

12 MŰVELETTERV Munkadarab Anyag Programazonosító Felfog. módja/száma Nyersdarab méret Szerszámgép/Vezérlés Felfogási terv (kézi vázlat/befogási méretekkel/nullaponttal/) Sorsz. Művelet megnevezése Szerszámazonosító Megjegyzés Szerszámazonosító Szerszámszár típusa Lapka típusa Forgácsolási sebesség [m/min] Fordulatszám [ford./min ] Előtolási sebesség [mm/ford.] Fogásmélység [mm] Forgácsolási adatok 12

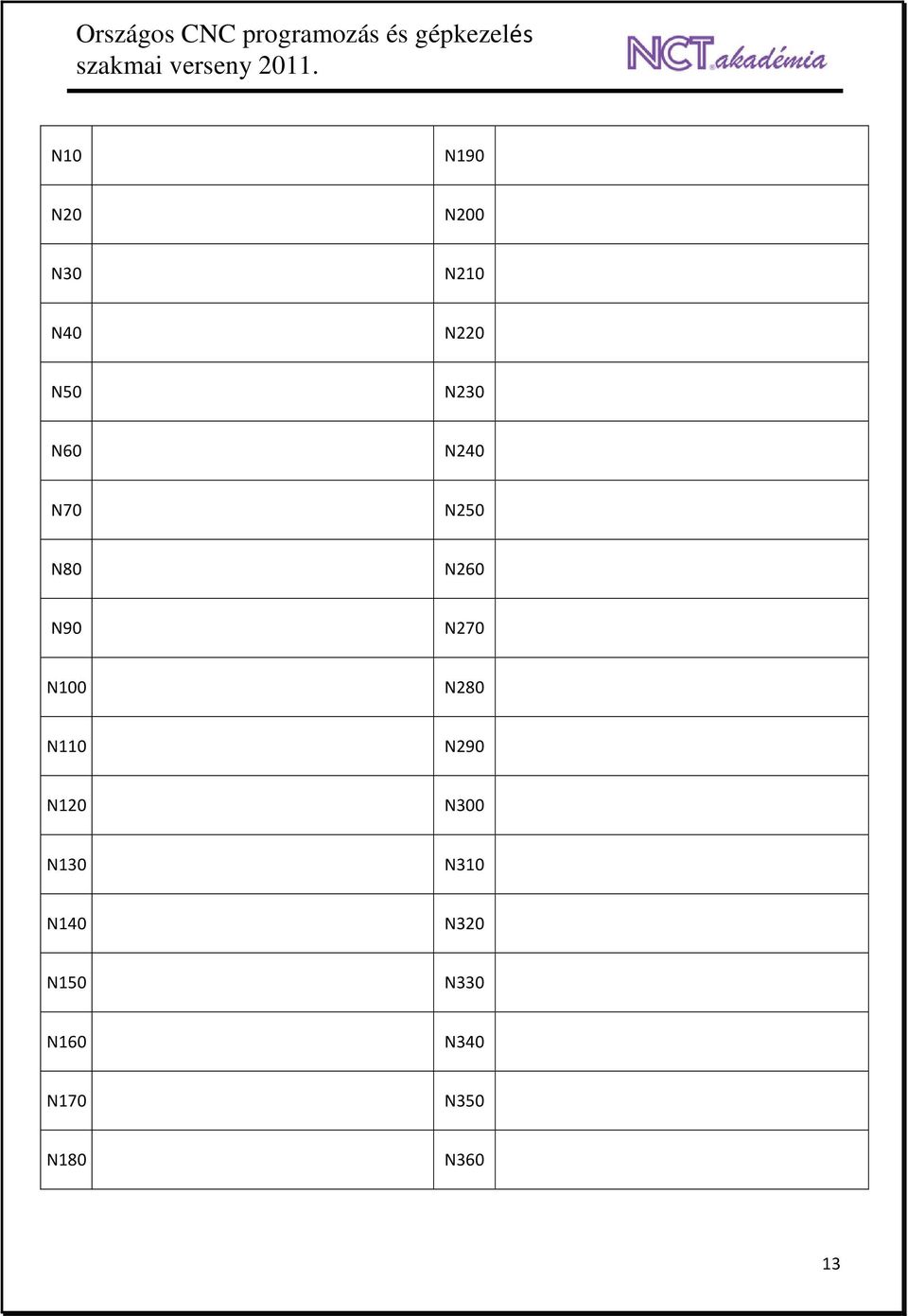

13 N10 N190 N20 N200 N30 N210 N40 N220 N50 N230 N60 N240 N70 N250 N80 N260 N90 N270 N100 N280 N110 N290 N120 N300 N130 N310 N140 N320 N150 N330 N160 N340 N170 N350 N180 N360 13

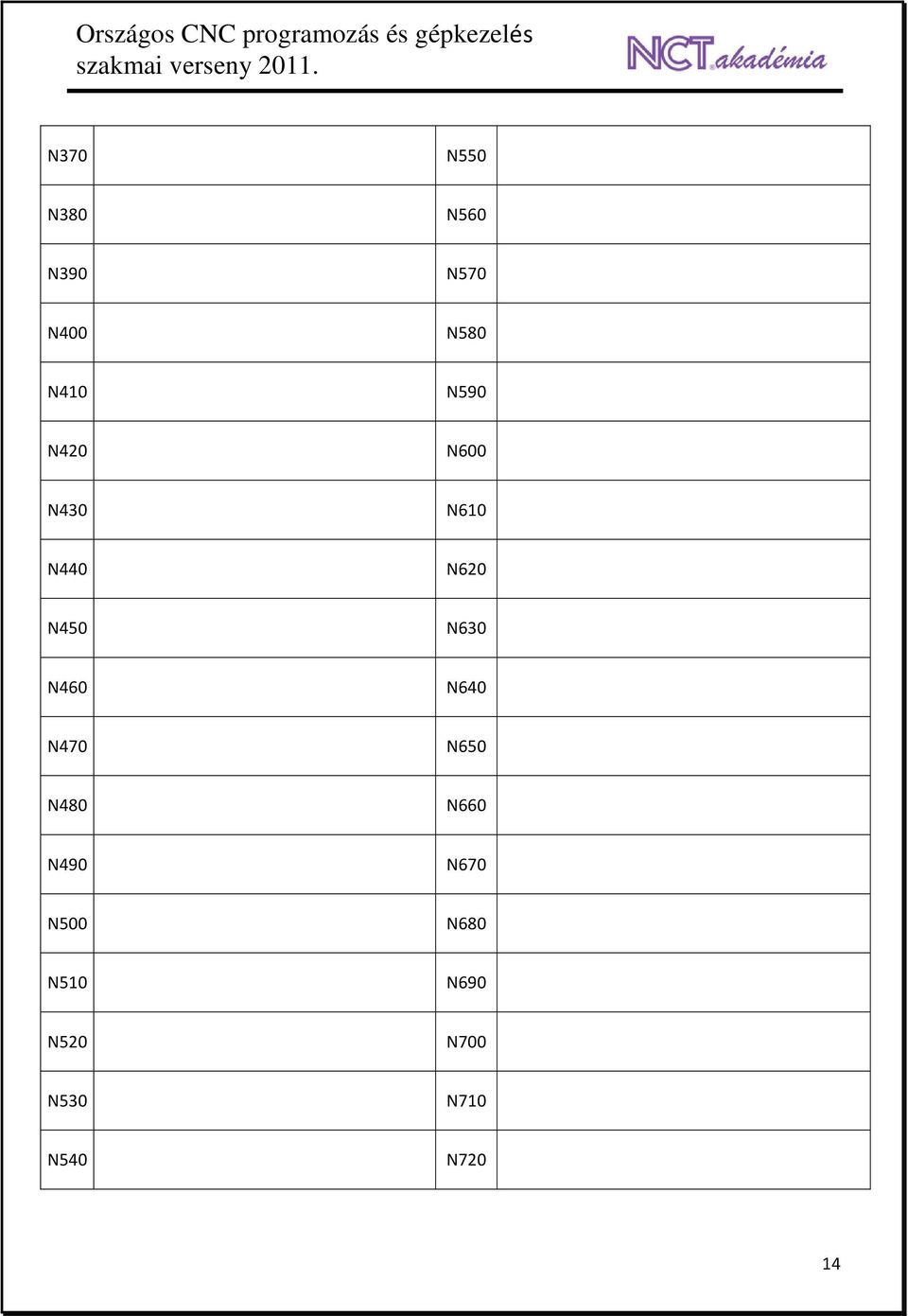

14 N370 N550 N380 N560 N390 N570 N400 N580 N410 N590 N420 N600 N430 N610 N440 N620 N450 N630 N460 N640 N470 N650 N480 N660 N490 N670 N500 N680 N510 N690 N520 N700 N530 N710 N540 N720 14
