1 NC technológia és programozás I.

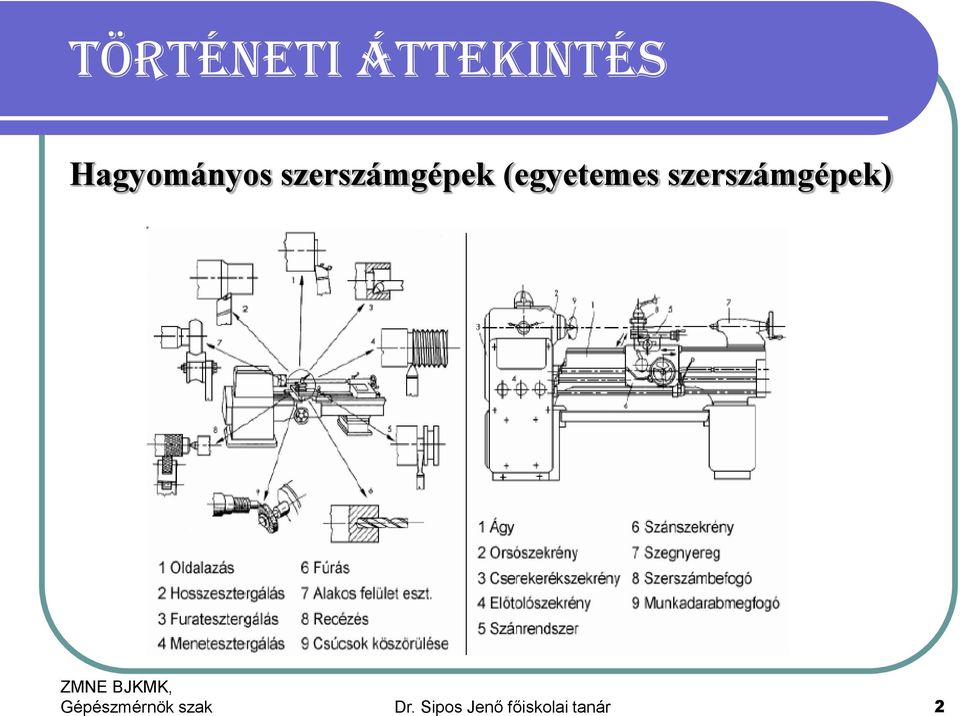

2 Történeti áttekintés Hagyományos szerszámgépek (egyetemes szerszámgépek) Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 2

3 Történeti áttekintés Másoló gépek Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 3

4 Történeti áttekintés Automaták Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 4

5 Történeti áttekintés Agregát gépek Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 5

6 Történeti áttekintés NC vezérlés: -speciális vezérlés, -szabványos szintaxissal elkészített alkatrészprogramot (parancsok) értelmezi és vezérlő jeleket szolgáltat a szerszámgép számára, -Az alkatrész program geometriai (szerszámpályát) és kapcsolási (technológiai adatokat, T, M, S, F, ) információt tartalmaz. Vezérlés alapvető funkciói: bemenő adatok tárolása (lyukkártya,.., RAM, hálózat,.) Adatfeldolgozás (logikai, matematikai számítások, szerszámpályák, transzformációk) Szerszámgép irányítása (szerszámváltás, tengelyek, hajtóművek, paletták, ) Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 6

7 Történeti áttekintés Számjegyvezérlés alapelve Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 7

8 Történeti áttekintés NC szerszámgépek Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 8

9 Szabadon programozható logikájú számjegyvezérlés (Computer Numeical Control) Logikai egységek helyett digitális számítógép Az alkatrészprogram feldolgozását a PC veszi át Pálya számítás, Szintaktikai ellenőrzés, Metszéspont számítás, Interpoláció ellenőrzés, Gépállapot figyelés,. CNC szerszámgépek (A következetes fejlesztés eredménye (kb.1970-től) a CNC-szerszámgép, A CNC a Computer Numerical Control szavak rövidítése. A CNCszerszámgépben mikroszámítógép van, amely a kódoltan bevitt számokat "megérti", pályaszámításokat végez velük, és vezérli a szerszámgépeket. A célirányos munkafolyamat elvégzéséhez a CNC szerszámgépekbe információt kell bevinni. Ezért mekülönböztetünk: programtechnikai információkat, útinformációkat, technológiai információkat. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 9

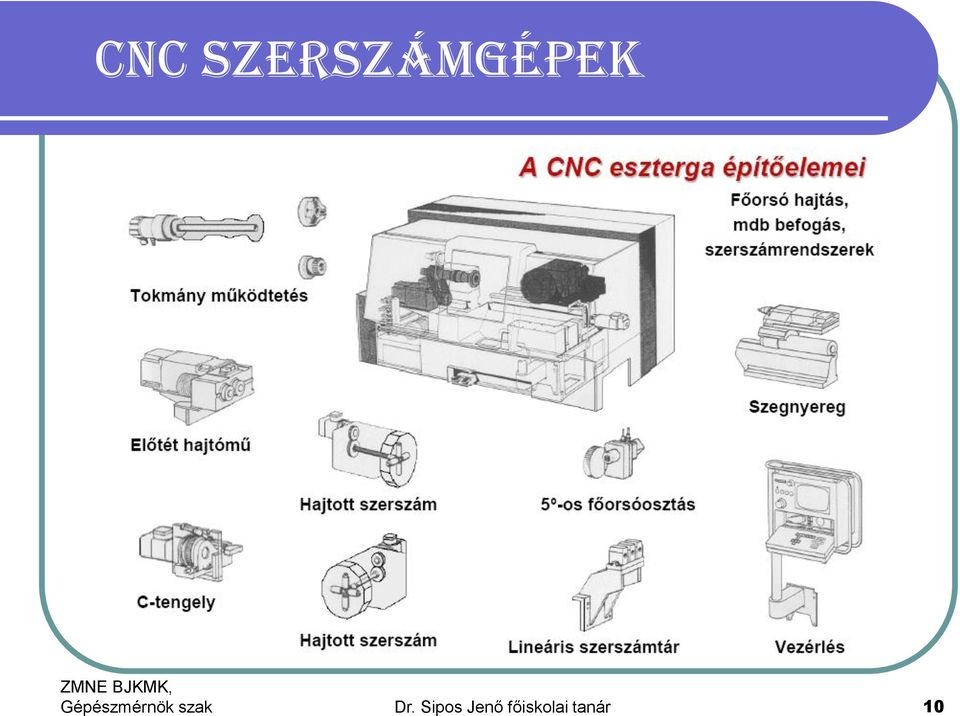

10 CNC szerszámgépek Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 10

11 CNC vezérlés főbb hardver moduljai CNC vezérlés főbb szoftver moduljai Alkatrész program, Szubrutinok, Szerszám file, Felhasználói alprogramok, Makrók Ezeket a CNC vezérlés Külső programként kapja és a CMOS RAM-ban tárolja. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 11

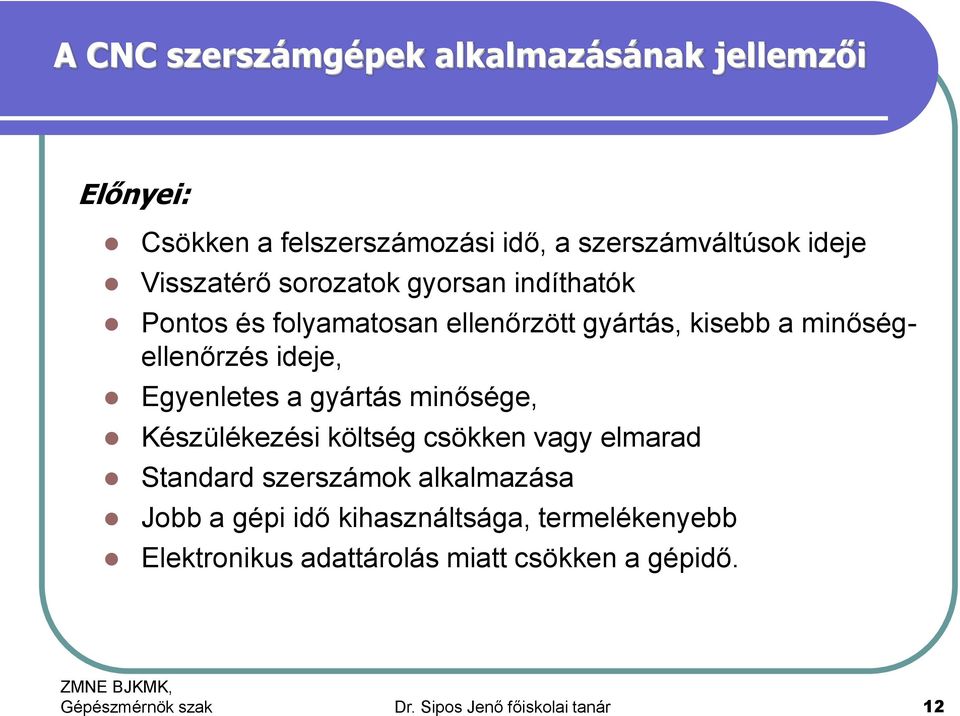

12 A CNC szerszámgépek alkalmazásának jellemzői Előnyei: Csökken a felszerszámozási idő, a szerszámváltúsok ideje Visszatérő sorozatok gyorsan indíthatók Pontos és folyamatosan ellenőrzött gyártás, kisebb a minőségellenőrzés ideje, Egyenletes a gyártás minősége, Készülékezési költség csökken vagy elmarad Standard szerszámok alkalmazása Jobb a gépi idő kihasználtsága, termelékenyebb Elektronikus adattárolás miatt csökken a gépidő. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 12

13 Sorozat nagyság A CNC szerszámgépek alkalmazásának jellemzői Hátrányai: Nagy a gép beszerzési ára Kvalifikált munkaerő kiképzése Drágább a gép szervizelése Nagy a szerszám és az opciók beszerzési ára Munkadarab bonyolultsága Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 13

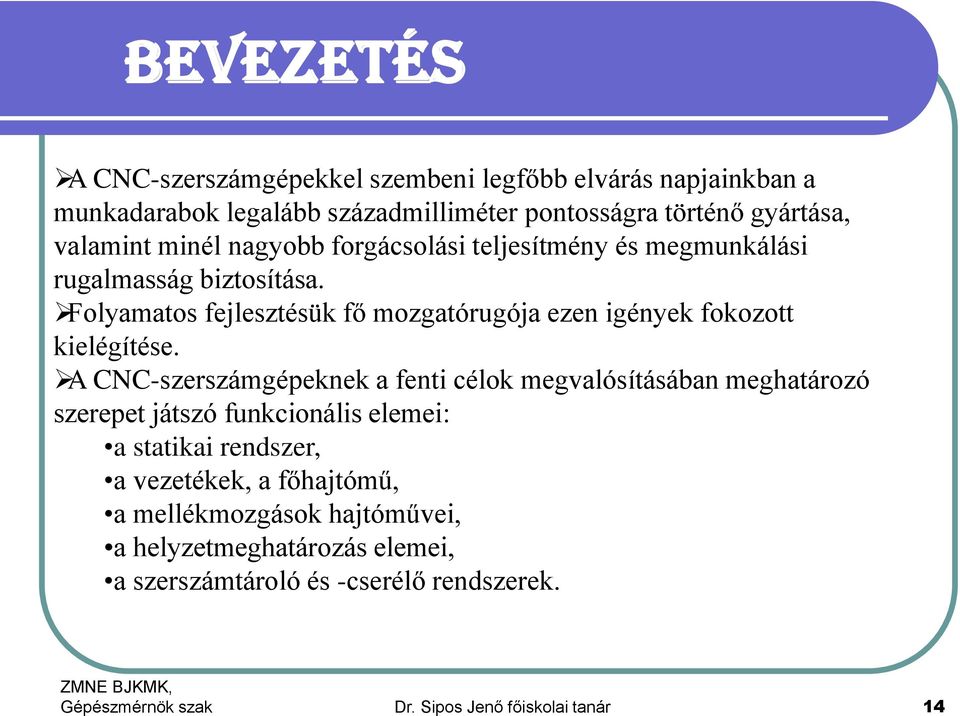

14 Bevezetés A CNC-szerszámgépekkel szembeni legfőbb elvárás napjainkban a munkadarabok legalább századmilliméter pontosságra történő gyártása, valamint minél nagyobb forgácsolási teljesítmény és megmunkálási rugalmasság biztosítása. Folyamatos fejlesztésük fő mozgatórugója ezen igények fokozott kielégítése. A CNC-szerszámgépeknek a fenti célok megvalósításában meghatározó szerepet játszó funkcionális elemei: a statikai rendszer, a vezetékek, a főhajtómű, a mellékmozgások hajtóművei, a helyzetmeghatározás elemei, a szerszámtároló és -cserélő rendszerek. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 14

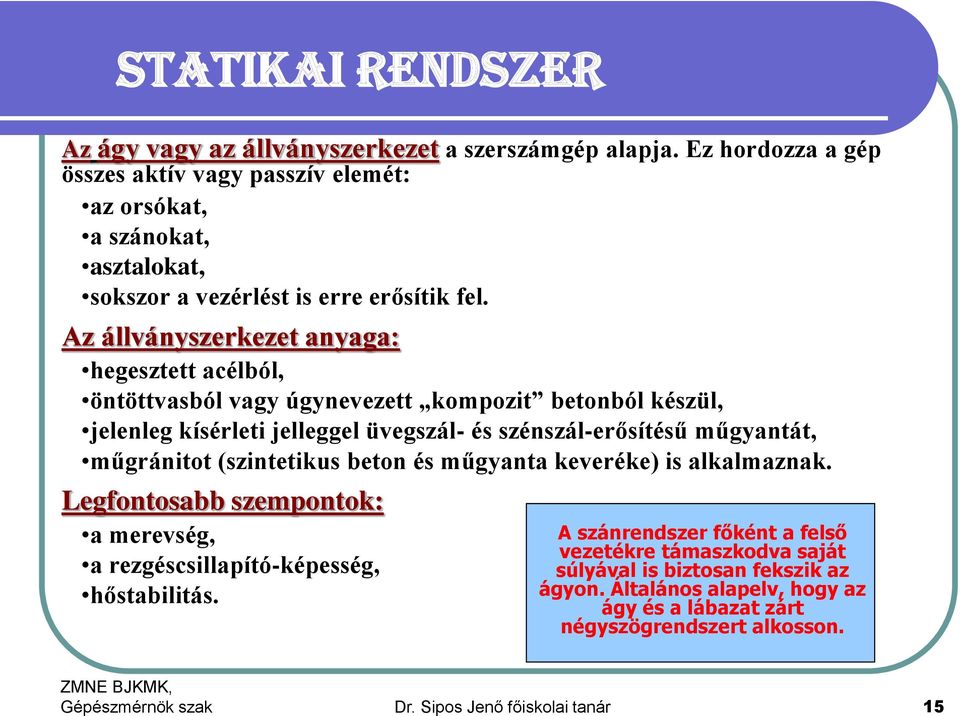

15 Statikai rendszer Az ágy vagy az állványszerkezet a szerszámgép alapja. Ez hordozza a gép összes aktív vagy passzív elemét: az orsókat, a szánokat, asztalokat, sokszor a vezérlést is erre erősítik fel. Az állványszerkezet anyaga: hegesztett acélból, öntöttvasból vagy úgynevezett kompozit betonból készül, jelenleg kísérleti jelleggel üvegszál- és szénszál-erősítésű műgyantát, műgránitot (szintetikus beton és műgyanta keveréke) is alkalmaznak. Legfontosabb szempontok: a merevség, a rezgéscsillapító-képesség, hőstabilitás. A szánrendszer főként a felső vezetékre támaszkodva saját súlyával is biztosan fekszik az ágyon. Általános alapelv, hogy az ágy és a lábazat zárt négyszögrendszert alkosson. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 15

16 Statikai rendszer Esztergák esetében a ferde elrendezésű ágyrendszer terjed, amely a forgácseltávolítás szempontjából a legkedvezőbb. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 16

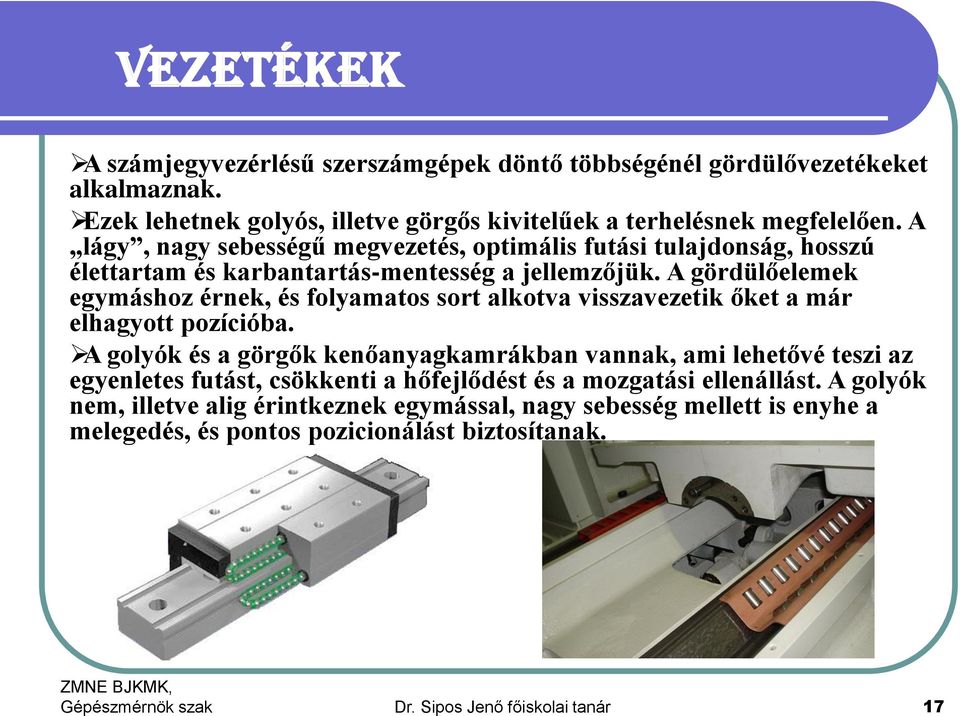

17 Vezetékek A számjegyvezérlésű szerszámgépek döntő többségénél gördülővezetékeket alkalmaznak. Ezek lehetnek golyós, illetve görgős kivitelűek a terhelésnek megfelelően. A lágy, nagy sebességű megvezetés, optimális futási tulajdonság, hosszú élettartam és karbantartás-mentesség a jellemzőjük. A gördülőelemek egymáshoz érnek, és folyamatos sort alkotva visszavezetik őket a már elhagyott pozícióba. A golyók és a görgők kenőanyagkamrákban vannak, ami lehetővé teszi az egyenletes futást, csökkenti a hőfejlődést és a mozgatási ellenállást. A golyók nem, illetve alig érintkeznek egymással, nagy sebesség mellett is enyhe a melegedés, és pontos pozicionálást biztosítanak. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 17

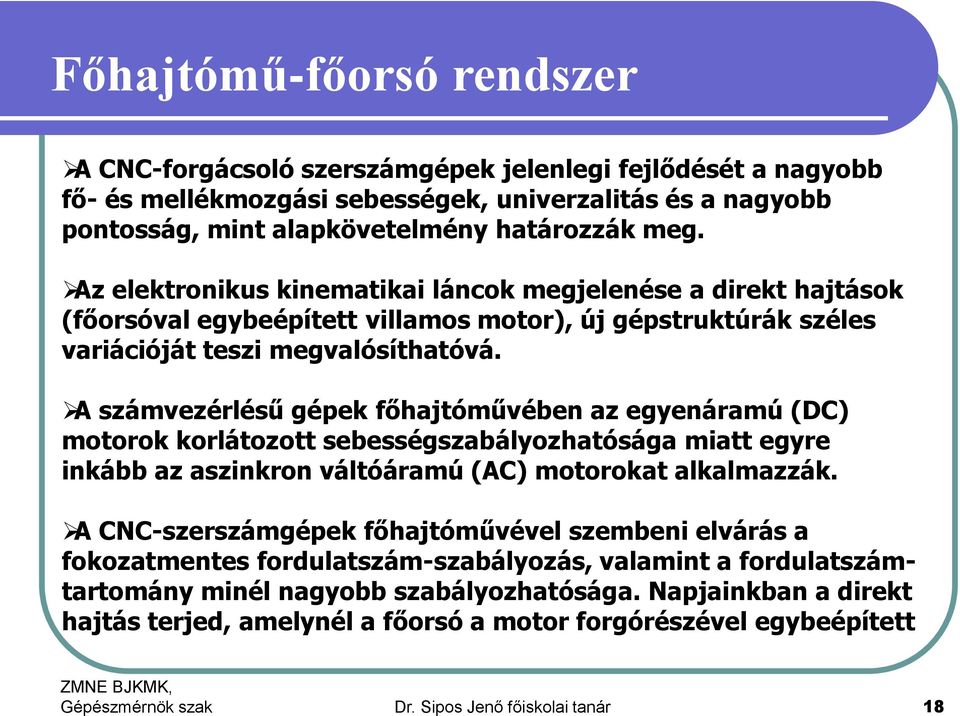

18 Főhajtómű-főorsó rendszer A CNC-forgácsoló szerszámgépek jelenlegi fejlődését a nagyobb fő- és mellékmozgási sebességek, univerzalitás és a nagyobb pontosság, mint alapkövetelmény határozzák meg. Az elektronikus kinematikai láncok megjelenése a direkt hajtások (főorsóval egybeépített villamos motor), új gépstruktúrák széles variációját teszi megvalósíthatóvá. A számvezérlésű gépek főhajtóművében az egyenáramú (DC) motorok korlátozott sebességszabályozhatósága miatt egyre inkább az aszinkron váltóáramú (AC) motorokat alkalmazzák. A CNC-szerszámgépek főhajtóművével szembeni elvárás a fokozatmentes fordulatszám-szabályozás, valamint a fordulatszámtartomány minél nagyobb szabályozhatósága. Napjainkban a direkt hajtás terjed, amelynél a főorsó a motor forgórészével egybeépített Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 18

19 Főhajtómű-főorsó rendszer Korszerű CNC-esztergagép főorsójának kialakítása Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 19

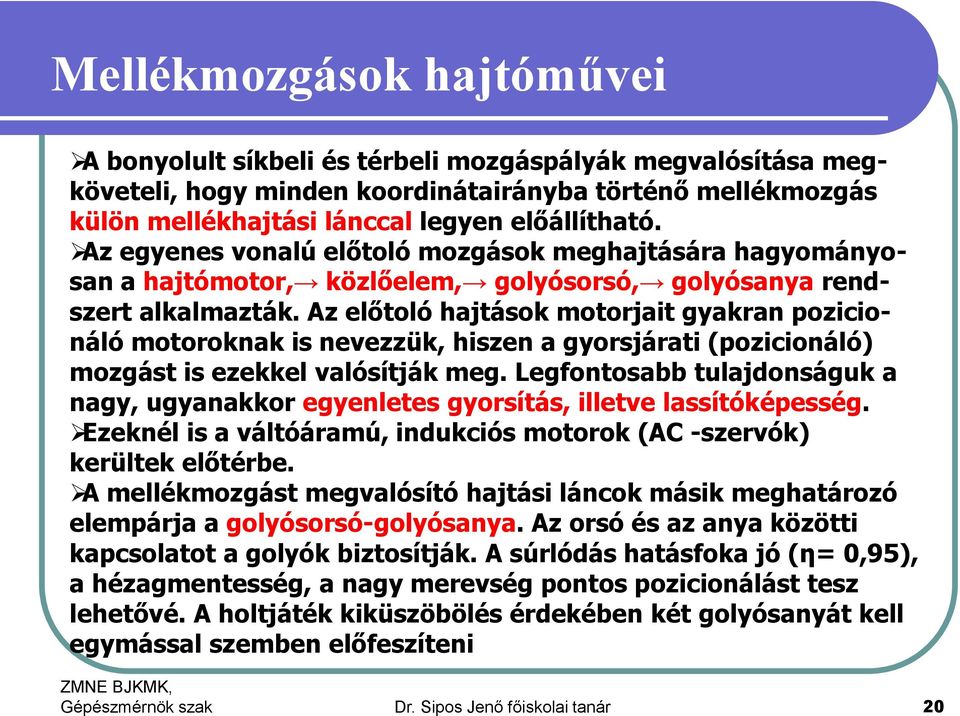

20 Mellékmozgások hajtóművei A bonyolult síkbeli és térbeli mozgáspályák megvalósítása megköveteli, hogy minden koordinátairányba történő mellékmozgás külön mellékhajtási lánccal legyen előállítható. Az egyenes vonalú előtoló mozgások meghajtására hagyományosan a hajtómotor, közlőelem, golyósorsó, golyósanya rendszert alkalmazták. Az előtoló hajtások motorjait gyakran pozicionáló motoroknak is nevezzük, hiszen a gyorsjárati (pozicionáló) mozgást is ezekkel valósítják meg. Legfontosabb tulajdonságuk a nagy, ugyanakkor egyenletes gyorsítás, illetve lassítóképesség. Ezeknél is a váltóáramú, indukciós motorok (AC -szervók) kerültek előtérbe. A mellékmozgást megvalósító hajtási láncok másik meghatározó elempárja a golyósorsó-golyósanya. Az orsó és az anya közötti kapcsolatot a golyók biztosítják. A súrlódás hatásfoka jó (η= 0,95), a hézagmentesség, a nagy merevség pontos pozicionálást tesz lehetővé. A holtjáték kiküszöbölés érdekében két golyósanyát kell egymással szemben előfeszíteni Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 20

21 Mellékmozgások hajtóművei Golyós orsó és golyósanya szerkezeti kialakítása Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 21

22 Mellékmozgások hajtóművei Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 22

23 Mellékmozgások hajtóművei Az egyenes vonalú mellékmozgások előállítására az utóbbi években lineáris motorokat fejlesztettek ki. Működési elvük alapvetően eltér az előzőekben ismertetett hajtásokétól és számos előnyös tulajdonsággal rendelkeznek. A lineáris motorral megvalósítható legnagyobb sebesség körülbelül egy nagyságrenddel nagyobb, mint a golyós orsóval megvalósítható sebesség. A kifejthető erő ugyanakkor megközelíti a golyósorsós hajtásét. A megvalósítható gyorsulás értékét csak a mozgatott tömeg nagysága korlátozza. Megfelelő szabályozó berendezéssel az álló helyzetet a motor 900 N/mikron körüli merevséggel megtartja. Pontos mérőrendszer és szabályozás esetén mikronnál pontosabb helyzetre állási pontosságot tesz lehetővé. Mivel egymással mechanikus kapcsolatban lévő alkatrészeket nem tartalmaz, a motornál nincs kopás, és gyakorlatilag karbantartást nem igényel. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 23

24 Mellékmozgások hajtóművei Lineáris motorok Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 24

25 Mellékmozgások hajtóművei Lineáris motorok alkalmazása CNC-szerszámgépenken Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 25

26 Mellékmozgások hajtóművei Az elektronikus kinematikai láncok megjelenése a direkt hajtások (pl. főorsóval egybeépített villamos motor), új gépstruktúrák széles variációját teszi megvalósíthatóvá. Az asztal forgómozgására alkalmazott csigacsigakerék mozgatást a közeljövőben átveszi a forgó asztallal egybeépített villamos motoros mozgatás Hagyományos és asztallal egybeépített villamos motoros forgatás Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 26

27 helyzetmeghatározás elemei- útmérők Az útmérő rendszerek fő építő elemei a következők: Elmozdulásérzékelő egy olyan mérőátalakító, amely a lineáris elmozdulásról vagy szögelfordulásról annak nagyságával esetleg sebességével arányos villamos jelet ad. Jelátalakító, amely az érzékelő villamos jelét formálja, feldolgozza vagy dekódolja. Számláló, tároló egység, amely az elmozdulással arányos digitális jelet számlálja, nyilvántartja. Megjegyzendő, hogy az NC/CNC vezérlések számára az útmérő rendszereknek mindenkor digitális jelet kell szolgáltatniuk. A szokásos szó használatban, amikor útmérőről, útmérésről beszélünk, akkor ez alatt mindig a teljes érzékelő-feldolgozó tároló rendszert kell érteni. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 27

28 helyzetmeghatározás elemei- útmérők Az útmérők feladata a szánok mindenkori, tényleges helyzetének meghatározása a szerszámgép minden tengelyén. Az útmérők csoportosítása: A mérési eljárás szerint lehetnek: abszolút vagy növekményes mérőrendszerek. Abszolút mérés során a szánelmozdulásra vonatkoztatott minden méretet egy ponthoz, a mérőrendszer nullapontjához mérjük. Az elmozdulásnak megfelelő jelértéket a kódolt mérőlécről olvassa le. Az abszolút digitális útmérésben minden egyes elemi elmozdulást eltérő kódmintázattal látjuk el. Növekményes mérésnél a teljes elmozdulást egyenlő nagyságú szakaszokra bontjuk. Az elmozdulást a szakaszok összeszámlálásával határozzuk meg. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 28

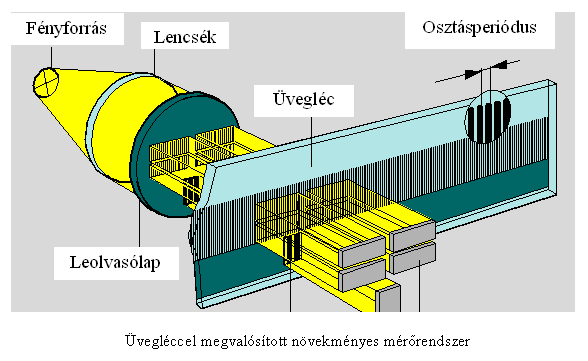

29 helyzetmeghatározás elemei- útmérők A mért érték érzékelése szerint: analóg vagy digitális mérőrendszerek vannak. Analóg útmérő rendszer esetén a mérendő elmozdulást az elmozdulással analóg (arányos) jellé, annak megfelelő fizikai jellemzővé alakítja át. A mérőjel többnyire valamilyen villamos jellemző: villamos feszültség vagy áramerősség. A digitális útmérés az elmozdulást elemi részeire bontja. Az útmérés egyik módja az elmozdulás közben érintett elemi útvonalszakaszok megszámlálása (növekményes módszer), a másik pedig az elemek egyedi kódmintázatának felismerése. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 29

30 helyzetmeghatározás elemei- útmérők A mérés helye alapján: közvetlen vagy közvetett útmérést értelmezünk. Közvetlen útmérés: közvetlenül a szán vagy asztal elmozdulását méri az ágyazatra erősített mérőléc segítségével általában fotoelektronikus elvű mérőrendszerrel 0,001 mm-es pontossággal Hátránya: drága, nagy a helyigénye. Közvetett útmérés: a szán vagy asztal orsójának elfordulásából a mozgatóorsó menetemelkedését figyelembe véve határozza meg a megtett távolságot. A kódtárcsa osztásperiódusa 0,0005 -os nagyságrendű. Ezeknek, a forgóadóknak nincs saját csapágyazásuk, az osztótárcsát az aggyal közvetlenül a meghajtó tengelyre szerelik fel, majd ehhez szabályozzák be a letapogató egységet Előnye: kis helyigény, súrlódásmentesség. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 30

31 helyzetmeghatározás elemei- útmérők Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 31

32 helyzetmeghatározás elemei- útmérők Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 32

33 helyzetmeghatározás elemei- útmérők Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 33

34 helyzetmeghatározás elemei- útmérők Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 34

35 helyzetmeghatározás elemei- útmérők Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 35

36 helyzetmeghatározás elemei- útmérők Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 36

37 helyzetmeghatározás elemei- útmérők Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 37

38 helyzetmeghatározás elemei- útmérők A HEIDENHAIN szögelfordulás-mérők igen nagy felbontással mérnek, ami a szögmásodpercnyi pontosságnak felel meg. A tárcsán a vonások száma 9000 és között található, ennek megfelelően a mérési lépések finomsága 0,0001 -ig lehetséges Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 38

39 Információáramlás CNC szerszámgépen A korszerű CNC gépeken a vezérlésbe integrált PC egység a vezérléssel együtt indul el. Az alkatrészprogram egyes funkcióit a számítógép veszi át (pl. a program szintaktikai ellenőrzése, szerszámkorrekciók számítása, interpoláció meghatározása, gépállapot ellenőrzése, geometria tervezése, automatikus CNC program generálása stb.). A CNC szerszámgépek legfontosabb egysége az interpolátor, amely folyamatosan számítja a pályagörbe kezdő- és célpontja között a szerszám pillanatnyi előírt helyzetét és összehasonlítja a tényleges helyzettel. A két érték közötti különbség megadja az egyes tengelyeken történő elmozdulást. A CNC vezérlésű szerszámgépeken az információ áramlás menete, illetve a szabályozásban résztvevő elemek egymáshoz való kapcsolódása látható a következő dián. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 39

40 Információáramlás CNC szerszámgépen A mellékelt ábrán az alábbi jelöléseket alkalmaztuk: Vx,z fordulatszámösszehasonlító, G tachogenerátor (tényleges fordulatszámmérés), Mx,z előtolást biztosító motorok, W útmérő, Sx,z helyzetösszehasonlító (előírt/tényleges). Az előírt X és Z irányú pozíciót 1-gyel, illetve 2-vel, a fordulatszám-visszajelzést 3-mal és 5-tel, a pozíció-visszajelzést 4-gyel és 6-tal jelöltük. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 40

41 Információáramlás CNC szerszámgépen Egy CNC szerszámgép végrehajtó elemeinek egymáshoz való funkcionális csatlakozása Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 41

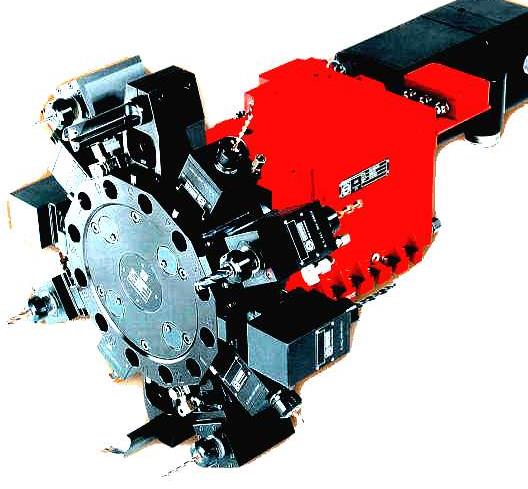

42 Szerszámtároló és -cserélő rendszerek A CNC-szerszámgépek jellegzetes eleme a szerszámtár és az automatikus szerszámcserélő. CNC- esztergáknál általában revolver rendszerű szerszámtartókat alkalmaznak. Ennek fészkeiben a szer-számok rögzítettek, munkahelyzetbe állításuk a revolver szerszámtartó megfelelő helyzetbe fordításával oldható meg. A szerszámokat a megmunkálási sorrendnek megfelelően célszerű elhelyezni a revolverfejben. A CNC esztergáló köz-pontok szerszámtartói forgó szerszámok (fúró, maró) befogását és használatát is lehetővé teszik. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 42

43 Szerszámtároló és -cserélő rendszerek NC fúró-maró megmunkáló központoknál a dolgozó szerszám a főorsóban helyezkedik el. Így ezen gépeknél az a feladat, hogy a főorsóban levő szerszámot el kell szállítani a tár kijelölt tárolóhelyére, a tár másik helyéről pedig az új szerszámot a főorsóba kell szállítani. Másodlagos folyamatként mind a tárolóhelyeknél, mind a cserélő szerkezetnél, mind a főorsórögzítés és -oldás, megfogás és elengedés összehangolt módon zajlik. A biztonság mellett alapvető követelmény a gyorsaság. Kisebb gépeknél kevés szerszám esetén általános megoldás az, amikor a tár és a főorsó közvetlenül adja át egymásnak a szerszámot. Ilyen esetekben a szerszámcserélő kar legtöbbször kétkaros. Biztosítják a technológia előírásainak megfelelő szerszámváltás sorrendjét a megmunkálás során. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 43

44 Szerszámtároló és -cserélő rendszerek Szerszámcsere film Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 44

45 Szerszámtároló és -cserélő rendszerek A szerszám kiválasztás lehet: helycímes rendszerű, Hely nyilvántartott rendszerű, szerszámcímes rendszerű. Helycímes rendszerben a szerszámokat a technológiai utasításnak megfelelő sorrendben kell elhelyezni. Először a tár soron levő rekesze kerül cserehelyzetbe. A szerszámokat mindig arra a helyre kell visszatenni, ahonnan a cserélő kivette. Hely nyilvántartott rendszerben a szerszámokat a technológiai utasításnak megfelelő sorrendben kell elhelyezni. Először a tár soron levő rekesze kerül cserehelyzetbe. A szerszámokat a cserélő a becserélt szerszám helyére teszi vissza és nyilvántartja az új helyet. Szerszámcímes rendszerben a szerszámok a tárba tetszőleges sorrendben helyezhetők el, mivel a szerszámtár megadott kódjel alapján áll a csereállásba. A szerszámkeresés lehet egyirányú, illetve kétirányú, ahol a cserélő a lehető legrövidebb úton keresi ki a szerszámot. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 45

46 CNC gépek szerszámtartói Biztosítják a technológia előírásainak megfelelő szerszám váltás sorrendjét a megmunkálás során. Szerszámváltás lehet: - helycímes rendszerű - szerszámcímes rendszerű Helycímes rendszerben a szerszámokat a technológiai utasításnak megfelelő sorrendben kell elhelyezni. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 46

47 Helycímes rendszer jellemzői: - mindig a tár soron levő rekesze kerül cserehelyzetbe - a szerszámokat mindig arra a helyre kell visszatenni, ahonnan a cserélő kivette - esztergánál a szerszámváltás általában a revolverfej elmozdulásával valósul meg Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 47

48 Szerszámcímes rendszerek Ebben a rendszerben, a szerszámok a tárba tetszőleges sorrendben helyezhetők el, mivel a szerszámtár megadott kódjel alapján áll a csereállásba. A szerszámkeresés lehet egy irányú (unidirectional), illetve két irányú (bidirectional) ahol a cserélő a lehető legrövidebb úton keresi ki a szerszámot. Marógép szerszámtára Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 48

49 Lánctáras szerszámtartó Általában marógépeken és megmunkálóközpontokon alkalmazzák, ahol a szerszámtárba akár szerszám is befogható oly módon, hogy az egyes szerszámhelyek állandó címzésűek. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 49

50 Lánctáras szerszámtartók előnye A technológiák váltása során a szerszámok a szerszámgép raktárából cím szerint lehívhatóak. A szerszámváltási idő csökken, mivel a szerszámcserélő a soron következő szerszámot előkészíti, parkoltatja. Parkolóhely: a mellékidők csökkentése céljából a szerszámváltó a soronkövetkező szerszámot nem helyezi el közvetlenül a főorsóba, hanem azt előkészítve a parkolóhelyre viszi, ahonnan a szerszám igen rövid idő alatt munkahelyzetbe kerülhet, így a mellékidő (szerszámváltási idő) jelentősen csökkenthető. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 50

51 Parkolóhely Szerszámváltó kar Szerszámtár Parkolókamra Munkatér Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 51

52 Megmunkáló (fúró-maró) központ Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 52

53 Szerszámcsere fő lépései lánctár esetén Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 53

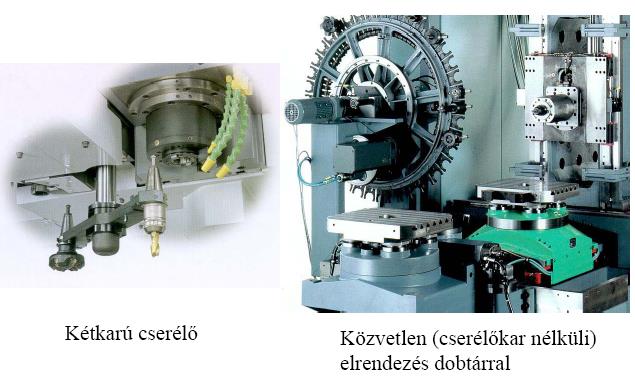

54 Példák szerszámcserélőre Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 54

55 Példák szerszámcserélőre Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 55

56 Példák szerszámcserélőre Láncos kivitelű szerszámtár Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 56

57 Maró főorsó egység Követelmények pontosság, merevség magas fordulatszám, széles fordulatszám tartomány (automatikus) szerszámcserélés pontosság (geometriai pontosság, hézagmentes és merev kapcsolódás) terhelhetőség (nyomaték és erő átvitel a főorsóról a szerszámra) csak álló helyzetben lehet cserélni Részegységek csatlakozó kúp (meredek vagy HSK) csapágyazás (kerámia golyók vagy érintkezés mentes) ráhajtás (fogaskerék vagy ráépített motor) szerszám rögzítés Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 57

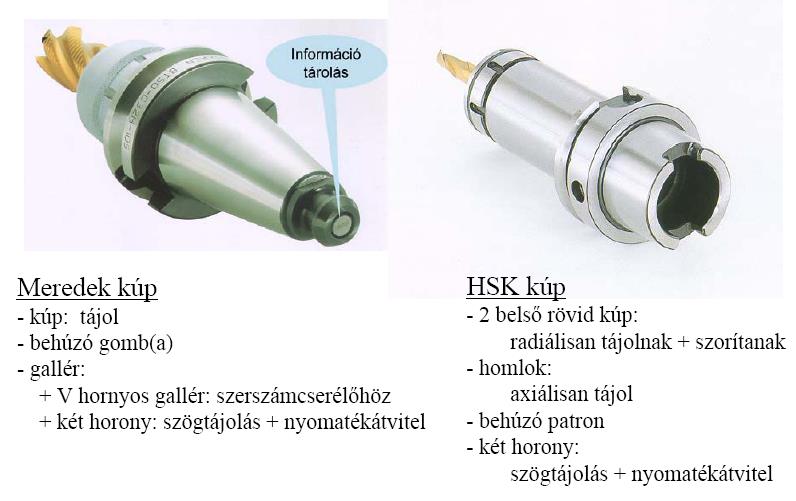

58 Maró szerszámok csatlakozó kúpjai Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 58

59 Meredek kúpos szerszám befogása Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 59

60 HSK kúpos szerszám befogása Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 60

61 Motororsó HSK kúppal Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 61

62 Szerszámbemérés Szükségessége: a szerszámok elhelyezése a szerszámgép koordináta-rendszerében annak érdekében, hogy a szerszámok helyzetét bárhol meghatározhassuk a munkatérben, ill. követhessük pillanatnyi helyzetét a munkadarab nullapontjához, a leírt kontúrhoz, és a munkatérhez képest. Kézi szerszámbemérés: során a munkadarab felületét megérintve vagy felületét esztergálva és az esztergált felületeket megmérve beírjuk az adatokat a szerszámkorrekciós tárba és próbaesztergálással ellenőrizzük azokat. Amennyiben a mért adatok eltérnek a kívánt méretektől, korrekciózunk, majd ismételt próbaesztergálás után újra ellenőrizzük. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 62

63 Szerszámméret-korrekció Lényege: a megmunkálás során alkalmazott szerszámok méreteit megmunkálás előtt közöljük a vezérléssel, így az útinformációk számításához nem kell ezeket a méreteket figyelembe venni, azaz a megmunkáló programban a munkadarab rajzi méreteit vesszük figyelembe. A szerszám csúcsának helyzetét a szerszámbefogó referenciapontjához képest elhelyezzük a szerszámkorrekciós tárban melyet a vezérlő figyelembe vesz, így a megmunkálás során végig ezekkel a korrekciós értékekkel számol. Esztergán a szerszámméret-korrekció hossz-és keresztirányban egyaránt értelmezhető. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 63

64 Szerszámkopás-korrekció A beállítási pontatlanságokból és a szerszámkopásból adódó méreteltérések kiküszöbölésére, kompenzálására alkalmaz-zuk, melynek során a szerszámméret-korrekciós tár tartalmát módosítjuk a kívánt értékkel. Csúcssugár korrekció A munkadarab megmunkálásához alkalmazott különböző csúcssugarú szerszámok pontos, torzításmentes vezetése a tényleges kontúron úgy, hogy a vezérlő minden egyes szerszámot a valós R csúcssugárral módosított pályán vezesse. A szerszám csúcssugárkorrekciót együtt kell aktiválni a szerszámkorrekció funkcióval! Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 64

65 Automatikus szerszámbemérőkar működése az EUROTURN 12-es CNC esztergagépen A bemérő-kar tapintója Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 65

66 Automata szerszámbemérő kar működése az EUROTURN 12-es CNC esztergagépen: A szerszám bemérésnél a gépnek automata szerszámbemérés állapotában kell lenni. Ezután a bemérő kart csatlakoztatni kell a géphez, melyen egy kontrolfény jelzi a kialakult kontaktust. Ha a fény zöld színnel világít abban az esetben a kar áram alá került, és a gép készen áll a szerszámok bemérésre. A bemérendő szerszám beváltását követően a szánok mozgatásával (a bemérés irányának megfelelően: X, illetve Z tengelyek) meg kell érinteni a kar négyzet alakú tapintóját. Ha az érintés megtörtént a kontrolfény pirosra vált, a vezérlés leállítja a szán előtoló mozgását, és tárolja az adott szerszám pozícióját. Ügyelni kell arra, hogy az előtolás szabályozó override gomb 100% állásban legyen, mert a bemérés csak ebben az esetben lesz teljes mértékben hiteles. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 66

67 Szerszámbemérés mérőtapintóval Biztosítja a mérőtapintó pontosságával arányos, gyors szerszámbemérést, mért adatok, értékek azonnali, interfészen (RS232) keresztül történő átvitelét a vezérlőbe. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 67 Rubinfejes mérőtapintó

68 Bemérés mérőtapintóval Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 68

69 Szerszámbemérő készülék felépítése (Gépen kívüli szerszámbemérés) Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 69

70 A bemérő optika kialakítása Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 70

71 A mérés menete A mérés megkezdése előtt a menüből kiválasztjuk a bemérendő szerszám (lapka) paramétereit, valamint a bemérés pontosságát, menetének legfontosabb jellemzőit. A szerszámot befogjuk az adapter fejébe, majd beforgatjuk a mérőoptika alá. A lapkákat megtisztítjuk az esetleges portól, szennyeződésektől. A bemérő optikát ráállítjuk a mérendő felületre, majd felvesszük a nullapontot. Bemérjük az egyes lapkákat, szerszám hosszméreteket stb. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 71

72 A bemérést minden egyes lapkára és szerszámra külön külön elvégezzük, majd a mérés eredményét rögzítjük vagy a szerszámot (lapkát) utánállítjuk és újra mérünk mindaddig, amíg az utolsó mérés is el nem készült. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 72

73 Adatok dokumentálása A szerszámbemérés eredményét és a bemért paramétereket dokumentálhatjuk. Nyomtathatjuk, illetve mágneses adathordozóra (floppy) rögzíthetjük. A nyomtató lehetőséget biztosít az adatok etikettre történő nyomtatására, így azok a szerszámokra felragaszthatók, ahonnan a gépbeállítók az adatokat közvetlen kommunikáció nélkül a vezérlőbe vihetik Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 73

74 Elektronikus szerszámkódolás Memória-chipek segítségével a szerszám száma mellett annak összes szükséges adata tárolható, így a szerszám behívásakor az összes aktuális adat beolvasható és a program végrehajtásakor figyelembe vehető. A szerszám használata után lehetőség van a módosított értékek átvitelére a szerszámtárolóba (pl. éltartam). Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 74

75 Szerszámrögzítő készülék Alkalmazása: az optimális kapcsolat biztosítása a forgácsolószerszám és a szerszámbefogó között oly módon, hogy a szerszámszár behelyezésére a befogó testet induktív melegítéssel optimális hőmérsékletre hevítjük (5-8 sec), ami által a szerszámbefogó furat termikusan kitágul és a szerszám szárát be tudjuk helyezni. Lehűlés után a szerszám biztonságosan rögzített állapotba kerül (zsugorkötés). Szétszerelés folyamata: a zsugorított szerszámbefogót a befogott szerszámszárral együtt újra felhevítjük így a szerszámbefogó test (betétedzett acél) és a keményfém szár különböző hőtágulásuk következtében egymásból kiemelhető. A visszahűtés ideje 4 5 min. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 75

76 Felépítése Indukciós tekercs Oszlop Csatlakozó kúpok Szerszámtároló asztal Kapcsoló panel Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 76

77 Előnyei Egyszerű szerszámbefogás mozgó alkatrészek nélkül Nagy forgácsolási sebességgel végezhető megmunkálások (HSC) Deformációmentes befogás a geometriai pontosság változása nélkül Jó kiegyensúlyozottság Nagy futáspontosság Kiváló merevség, mivel a szerszámszár és a szerszám között nincs közvetítő elem Nagy radiális erőátvitel biztosítása Az átvihető forgatónyomaték 2-4-szer nagyobb, a szorítópatronos megoldásoknál Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 77

78 Számjegyvezérlési módok A helyzet-meghatározási feladatok alatt a munkadarab és a szerszám egymáshoz viszonyított helyzetének, tehát a szánok mozgásának meghatározását értik. A helyzetreállás szempontjából készülnek: 1. pontvezérlésű, 2. szakaszvezérlésű és 3. pályavezérlésű szerszámgépek. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 78

79 Számjegyvezérlési módok Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 79

80 Számjegyvezérlési módok Pontvezérlés során a szerszám programozott pontját az általunk kiválasztott munkatérben úgy mozgatjuk, hogy a szerszámmozgatás közben nem végez megmunkálást és a mozgatási sebesség általában gyorsmenet. A szerszám megmunkálást csak a célpont elérése után végez. Az egyes elmozdulási irányokban végzett mozgások között nincs matematikai, illetve geometriai függvénykapcsolat. Alkalmazási területe: koordináta-fúrógépek, pont-hegesztőgépek, sajtoló-kivágó gépek. Szakaszvezérlésnél a szerszám végezhet megmunkálást az egyes elmozdulások esetében. Ennek során egyidőben csak egy koordinátatengely mentén lehet forgácsolást végezni. Alkalmazási területe egyszerű vállas, lépcsős darabok esztergálása. Pályavezérlésnél a szerszám vezérelt pontja az előírt pályán mozog, amely pályasík, vagy térgörbe is lehet. Az egyes koordinátatengelyek mentén értelmezett sebességek között különböző függvénykapcsolat valósítható meg az interpolátor segítségével. A vezérlésben levő interpolátor folyamatosan számítja a pályagörbe kezdő- és végpontja közötti aktuális koordinátaértékeket. A pályavezérlés alkalmazási területe: esztergagépek, fúró- és marógépek, megmunkálóközpontok, huzalos szikraforgácsológépek, lángvágógépek stb. A pályavezérlés a számjegyvezérlés legsokoldalúbb megjelenési formája, rendelkezik a pont- és a szakaszvezérlés adta lehetőségekkel. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 80

81 SzámvezérlésŰ gépek vezérlési rendszerei A pályavezérlésű szerszámgépeknél a különféle irányú mozgások között funkcionális összefüggés van. Így a szerszámok és a munkadarabok egymáshoz viszonyított mozgása valamilyen függvénykapcsolattal adható meg. Ilyenek például a profilköszörűk és profilesztergák. A kontúrvonalat megadó görbét a gép elemi útszakaszok sorozatával közelíti meg, vagyis a pályát szakaszokra bontja és azt valamilyen más görbével közelíti meg. A pályavezérlésnél az információs adatok száma sokkal nagyobb, mint a pont- és szakaszvezérlésű gépeknél. A gép az adatok feldolgozását, vagyis a pálya közelítőgörbéje adatainak meghatározását a CNC belső számítógépével végzi el. Ezt a berendezést interpolátornak nevezik. Pályavezérlésű gépeknél minden tengelyen önálló, fokozatmentesen szabályozható sebességű mellékhajtómű szükséges. Az interpolátor az egyes tengelysebességek folyamatos változtatásával biztosítja a mindenkor szükséges térbeli pályamenti eredő sebességvektor beállítását. Az egyidejűleg vezérelt tengelyek száma: 2D, 2.5D, 3D, 4D, 5D,.. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 81

82 2d-s SzámvezérlésŰ gépek Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 82

83 2,5d-s SzámvezérlésŰ gépek Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 83

84 3d-s SzámvezérlésŰ gépek Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 84

85 5d-s SzámvezérlésŰ gépek Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 85

86 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 86

87 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 87

88 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 88

89 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 89

90 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 90

91 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 91

92 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 92

93 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 93

94 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 94

95 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 95

96 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 96

97 A szerszám programozott pontja Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 97

98 A szerszámsugár korrekció Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 98

99 A szerszámsugár korrekció Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 99

100 Koordináta-rendszerek, síkok, tengelyek, nullpontok A vezérelt tengelyek elnevezését a paramétertárban lehet definiálni. Itt lehet jelölni, hogy melyik tengely milyen címre mozogjon. Alapkiépítésben (2D esetén) a tengelyek nevei: X és Z. A bővítő tengelyek elnevezése a tengely típusától függ. A lineáris mozgást végző bővítő tengelyek elnevezése: Y, U, V és W. Az U, V, W tengelyek párhuzamosak (vagy közel párhuzamosak) valamelyik elsődleges tengellyel A forgó tengelyek értelmezése: X tengely körül A, Y tengely körül B és Z tengely körül C. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 100

101 Koordináta-rendszerek, síkok, tengelyek, nullpontok A Z tengely mindig a főorsó tengelyvonalával azonos. A tengelyek pozitív iránya a tokmánytól való eltávolodás irányába esik. Az X tengely irányát a szerszámtartó helyzete dönti el. Az ábrán egy hátsókéstartós esztergagép elvi vázlata látható Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 101

102 Koordináta-rendszerek, síkok, tengelyek, nullpontok Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 102

103 CNC esztergagépek jellegzetes pontjainak szabványos jelölése, értelmezése M gépi nullapontot, A felfogási pont, W és az A pontok egybeesnek, ha a felfogási felület készremunkált. W munkadarab-nullapontot F a szerszámbefogó (szerszámtartó) referenciapontja, T a revolverfej referenciapontja. Gyakran azonos a szerszámbefogó referenciapontjával (T=F). M gépi koordináta-rendszer helyét kijelölő értékek automatikusan íródnak be a gépi helyzetregiszterekbe Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 103

104 Munkadarab koordináta-rendszer elhelyezkedése CNC esztergán Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 104

105 CNC-esztergán értelmezett fontosabb referenciapontok W munkadarab-nullapont (a programozó szabadon felveheti). M gépi nullapont (a gép építője szereléskor rögzíti). R referenciapont (a gép mozgástartományán belül mikrokapcsolókkal jelölik ki). T a revolverfej referenciapontja, gyakran azonos a szerszám referenciapontjával (T=F). Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 105

106 Tengelyek értelmezése CNC-esztergaközponton Az eszterga központok (eszterga felépítésű megmunkálóközpontok) képesek olyan összetett geometriájú esztergált munkadarabok előállítására, melyek homlok és palástfuratokat valamint az esztergált forgástest felületén kialakított különböző mart profilokat (négyszög, hatszög, nyolcszög, lapolások, hornyok, csigamarások stb.) is tartalmaznak. Az ilyen típusú műveletkoncentráció növeli a gyártás gazdaságosságát. C Z X Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 106

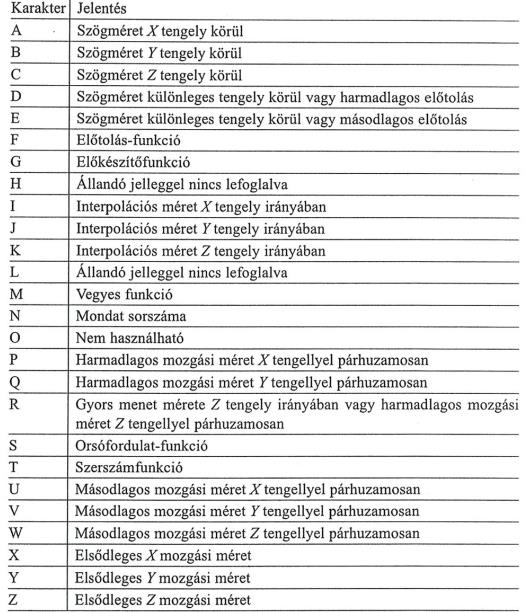

107 DIN A B C D E F G H Elfordulás az X tengely körül Elfordulás az Y tengely körül Elfordulás az Z tengely körül Elfordulás további tengely körül vagy a harmadik előtolás Elfordulás további tengely körül vagy 2.előtolás Előtolás Útfeltételek Szabadon felhasználható Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 107

108 I J K L M N O P Gépészmérnök szak Interpolációs paraméter vagy az X tengellyel párhuzamos menetemelkedés Interpolációs paraméter vagy az Y tengellyel párhuzamos menetemelkedés Interpolációs paraméter vagy a Z tengellyel párhuzamos menetemelkedés Szabadon felhasználható Segédfunkciók Mondatsorszám Program kezdet Az X tengellyel párhuzamos 3. mozgás vagy a szerszámkorrekció paramétere Dr. Sipos Jenő főiskolai tanár 108

109 Q R S T U V W X Az Y tengellyel párhuzamos 3. mozgás vagy a szerszámkorrekció paramétere A Z tengellyel párhuzamos 3. mozgás vagy a szerszámkorrekció paramétere Főorsó fordulatszáma Szerszám behívása Az X tengellyel párhuzamos 2. mozgás vagy a szerszámkorrekció paramétere Az Y tengellyel párhuzamos 2. mozgás vagy a szerszámkorrekció paramétere A Z tengellyel párhuzamos 2. mozgás vagy a szerszámkorrekció paramétere Mozgás az X tengely irányában Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 109

110 Y Z Mozgás az Y tengely irányában Mozgás a Z tengely irányában Speciális jelek %O Program kezdete : Főmondat / Mondat átugrás ( Megjegyzés kezdete ) Megjegyzés vége Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 110

111 NUL Jelentés nélküli jel LF CR SP Mondat vége (Line feed, soremelés) Új sor (Carriage return, kocsi vissza) Szóköz (space) Gépészmérnök szak G útfeltételek / G funkciók G00 Gyorsmenet egyenes előtolás G01 Egyenes interpoláció előtolással G02 Körinterpoláció az óramutató járásával azonos irányban előtolással Dr. Sipos Jenő főiskolai tanár 111

112 G03 G04 G06 G08 G09 G17 G18 G19 Körinterpoláció az óramutató járásával ellentétes irányban előtolással Programozott megállás Parabola interpoláció Sebesség növekedés Sebesség csökkenés Az XY sík kiválasztása Az XZ sík kiválasztása Az YZ sík kiválasztása Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 112

113 G33 G34 G35 G40 Menetvágás állandó menetemelkedéssel Menetvágás állandó növekedésű menetemelkedéssel Menetvágás állandó csökkenésű menetemelkedéssel Szerszámkorrekció megszüntetése G41 G42 G43 G44 Gépészmérnök szak Szerszámkorrekció balra egyenlő távolságú pályára (ekvidisztáns) Szerszámkorrekció jobbra egyenlő távolságú pályára (ekvidisztáns) Pozitív szerszámkorrekció egyenlő távolságú pályára (ekvidisztáns) Negatív szerszámkorrekció egyenlő távolságú pályára (ekvidisztáns) Dr. Sipos Jenő főiskolai tanár 113

114 G45 Szerszámkorrekció + / + G46 Szerszámkorrekció + / - G47 Szerszámkorrekció - / - G48 Szerszámkorrekció - / + G49 Szerszámkorrekció 0 / + G50 Szerszámkorrekció 0 / - G51 Szerszámkorrekció + / 0 G52 Szerszámkorrekció - / 0 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 114

115 G53 Nullponteltolás megszüntetése G54 Nullponteltolás 1 G55 Nullponteltolás 2 G56 Nullponteltolás 3 G57 Nullponteltolás 4 G58 Nullponteltolás 5 G59 Nullponteltolás 6 G60 Megállás - finom Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 115

116 G61 Megállás - közepes G62 Gyors megállás - durva G63 Menetfúrás G64 Pályavezérléses üzemmód G70 Méretadatok inchben G71 Méretadatok milliméterben G74 Referenciapontra állás G80 Munkaciklus megszüntetése Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 116

117 G81 Munkaciklus 1 G82 Munkaciklus 2 G83 Munkaciklus 3 G84 Munkaciklus 4 G85 Munkaciklus 5 G86 Munkaciklus 6 G87 Munkaciklus 7 G88 Munkaciklus 8 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 117

118 G89 Munkaciklus 9 G90 G91 G92 G93 G94 G95 G96 G97 Abszolút méretmegadás Növekményes (inkrementális) méretmegadás Nullpont programozott eltolása Előtolás reteszelés időreciproka Előtolás mm/min., inch/min Előtolás mm/ford., inch/ford. Állandó forgácsolási sebesség G96 feloldása, állandó fordulatszám Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 118

119 M funkciók M00 M01 M02 M03 M04 M05 M06 M07 Programozott állj Megválasztható állj Program vége Orsóforgás az óramutatóval egyező irányban Orsóforgás az óramutatóval ellentétes irányban Orsó állj Szerszámcsere 1-es elszívás vagy hűtés bekapcsol M08 Gépészmérnök szak 2-es elszívás vagy hűtés bekapcsol Dr. Sipos Jenő főiskolai tanár 119

120 M09 M10 M11 M13 M14 M15 M16 M17 M19 Elszívás vagy hűtés kikapcsol Befogás Oldás Orsó óramutatóval egyező forgás + elszívás/hűtés Orsó óramutatóval ellentétes forgás + elszívás/hűtés Mozgás plusz irányban Mozgás mínusz irányban Alprogram vége Orsó állj, meghatározott végállásban M30 Gépészmérnök szak Programvég a program elejére történő visszafutással Dr. Sipos Jenő főiskolai tanár 120

121 M31 M36 M37 M38 M39 M40 M45-ig M48 M49 Egy reteszelés megszüntetése 1-es előtolási tartomány 2-es előtolási tartomány 1-es orsófordulatszám-tartomány 2-es orsófordulatszám-tartomány Hajtómű kapcsolása ill. szabadon felhasználható Hajtómű kapcsolása ill. szabadon felhasználható Átlapolások érvényben Átlapolások érvénytelenek M50 Gépészmérnök szak 3-as elszívás/hűtés bekapcsol Dr. Sipos Jenő főiskolai tanár 121

122 M51 M55 M56 M58 M59 M60 M61 M62 M71 M72 4-es elszívás/hűtés bekapcsol Haladási irányú szerszámeltolás 1-es állás Haladási irányú szerszámeltolás 2-es állás Konstans orsófordulatszám kikapcsol Konstans orsófordulatszám bekapcsol Szerszámcsere Haladási irányú munkadarab eltolás 1-es állás Haladási irányú munkadarab eltolás 2-es állás Forgás irányú munkadarab eltolás 1-es állás Forgás irányú munkadarab eltolás 2-es állás Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 122

123 Alkatrész program CNC programozás Geometriai modellezés Technológiai folyamattervezés Nyelvi eszközcsoportok Együttes megoldását igényli Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 123

124 PROGRAMNYELV SZEKEZETE ISO 6983 NCL jellegzetességei Szerszámmozgás leírása: a programozott pálya szegmensekre bontása Alkatrész program: Az alkatrészprogram mondatokból áll. A mondatokat szavak alkotják. A program formátuma: %O1234(PROGRAMNEV)s/1N12345G1X0Y...sG2Z5...s... s...s...s N1G40...M2s % Technológia leírása: a kódok szekvenciáját alkalmazza A geometria leírása a programozói (munkadarab) koordináta rendszerben történik Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 124

125 PROGRAMNYELV SZEKEZETE Szó: Cím és Adat A szó két részből tevődik össze: címből és adatból. A cím egy vagy több karakter, az adat pedig numerikus érték, amelynek lehet egész és tizedes értéke is. Bizonyos címek kaphatnak előjelet, illetve I operátort. Azoknál a címeknél, amelyeknél a * jel látható az értékhatár oszlopban, az adat tizedes értéket is felvehet. Azoknál a címeknél, ahol az I jel és a jel látható, a címre adható inkrementális operátor illetve előjel. Nem jelezzük ki, és nem tároljuk a + jelet. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 125

126 CÍMEK JELENTÉSE Öröklődő funkciók: Ismétlődő utasításokat nem kell újra megadni, amíg egy újabb eltérő nem jön Pld.: G1 X10 Z12 X24 Z8 G2 X26 Z6 R2 Nem öröklődő funkciók: Azok a funkciók amelyeket minden esetbe meg kell ismételni Pld.: M99 ciklus hívás LBL 0 alprogram vége Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 126

127 Alprogram technika (NCT 100M vezérlésnél) Kétféle programot különböztetünk meg: főprogram Alprogram Lokális alprogram Globális alprogram Egy alkatrész megmunkálása során adódhatnak ismétlődő tevékenységek, amelyeket ugyanazzal a programrészlettel lehet leírni. Annak érdekében, hogy az ismétlődő részeket ne kelljen többször leírni a programban, ezekből a részekből alprogramot készíthetünk, amelyet az alkatrészprogramból hívhatunk. A főprogram végrehajtása után a megmunkálás befejeződik, bezárása (M02, M30) (vagy P02, END,..) Az alprogram végrehajtása után a vezérlés visszatér a hívó programba és onnan folytatja a megmunkálást, bezárása (M99) (vagy M17, LBL0,..) Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 127

128 Alprogram technika (NCT 100M vezérlésnél) Általános elv az alprogram technika használatára Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 128

129 Alprogram technika Alprogram hívási példa Fontos szabályokra 1. Az alprogram hívásakor érvényben lévő öröklődő kódok az alprogramon belül is érvényesek. 2. Az alprogramban megváltoztatott öröklődő kódok az alprogramból való visszatéréskor is érvényesek maradnak. 3. A főprogramban, ill. az alprogramban módosított regiszterértékek kölcsönösen érvényesek. 4. Általában mind az alprogramok száma, mind a hívások mélysége korlátozott. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 129

130 Főprogram O 12 program szám... M98 P024 L alprogram hívás. M30 Alprogram ismétlések száma Következő sorra tér vissza Alprogram O 24 alprogram szám. N 10 M98 P0365 N15 G1 M99 Alprogram O 365 alprogram szám.n10 M00. M99 P15 L átírja a hívó program ciklusszámlálóját Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 130

131 Alprogram technika Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 131

132 Elmozdulások, koordináta adatok Abszolút és inkrementális programozás (G90, G91), az I operátor A koordinátaadatok megadhatók abszolút és növekményes értékként is. abszolút adatmegadásnál a végpont koordinátáit kell a vezérlésnek megadni a munkadarab koordináta rendszerében növekményes adatnál a mondatban végrehajtandó megteendő távolságot. G90: Abszolút adatmegadás programozása G91: Növekményes adatmegadás programozása A G90, G91 öröklődő funkciók. Abszolút pozícióra való mozgás csak referenciapontfelvétel után lehetséges. Az I operátor G90 abszolút adatmegadási állapotban hatásos csak arra a koordinátára vonatkozik, amelyik címe után áll Jelentése: inkrementális adat. (G90) G01 XI-40 YI30 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 132

133 Elmozdulások, koordináta adatok Abszolút és inkrementális programozás (G90, G91), az I operátor Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 133

134 pozícionálás (G00) G00 (v) utasítássor az aktuális koordinátarendszerben való pozícionálásra vonatkozik. A pozícionálás a (v) koordinátájú pontra történik. A v jelölés az összes vezérelt tengelyre vonatkozik. (Ezek lehetnek: X, Y, Z, U, V, W, A, B, C) A pozícionálás a mondatban megadott összes tengely egyidejű mozgásával, egyenes pálya mentén történik. A koordináták lehetnek abszolút és inkrementális adatok A pozícionálás sebességét nem lehet programból állítani G00 öröklődő kód, addig érvényes, amíg egy másik, interpolációs parancs át nem írja Pld: G00 X15 Y26 Z-12 G00 XI23 Z24 POSCHECK 0 vagy 1 5 másodpercig vár, ha ezután sem érkezik meg a jel 1020 POZÍCIÓ HIBA INPOS eltérés értéke CODES G00 vagy G01 érvényes Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 134

135 pozícionálás (G00) Gyakran előforduló pozicionálási esetek programozását a vezérlések különkülön G kódokhoz kötik. Néhány példát mutatunk be, amelyek nem szabványosak. A célhelyzetet megelőző előlassítás sebessége és az út nagysága nem programozható. Ezek gépparaméterek, amelyeket azonban a felhasználó a vezérlésben beállíthat. Alkalmazásuk a pozicionálás pontosságát növeli. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 135

136 egyenes interpoláció (G01) G01 (v F) utasítássor lineáris interpolációs módot állít be. A (v) értékre írt adatok lehetnek abszolút illetve inkrementális értékek, és az aktuális koordinátarendszerben értelmezettek. A mozgás sebességét, az előtolást, F címen lehet programozni. Az F címen programozott előtolás mindig a programozott pálya mentén érvényesül. Tengelyenkénti komponensei: Előtolás az X tengely mentén: Előtolás az Y tengely mentén: x, y,.u,..c a megfelelő tengelyek mentén programozott elmozdulás értékek L a programozott elmozdulás hossza: Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 136

137 egyenes interpoláció (G01) Forgó tengely mentén az előtolás /perc dimenzióban értelmezett: G01 B270 F120 mondatban F120 jelentése: 120 /perc. Abban az esetben, ha egy hossz- és egy forgó tengely mozgását kapcsoljuk össze lineáris interpolációval az előtolás komponensek szétosztása az előző képletek alapján megy végbe. Például: G91 G01 Z100 B45 F120 mondatban a Z illetve B irányú előtolás komponensek: Előtolás a Z tengely mentén: Előtolás a B tengely mentén: mm/perc /perc G01 öröklődő kód, addig érvényes, amíg egy másik, interpolációs parancs át nem írja. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 137

138 kör-, és a síkbeli spirális interpoláció (G02, G03) Kör leírása a különböző megmunkálási síkokban G02 esetén az óramutató járásával megegyező, G03 esetén az óramutató járásával ellentétes irányban Xp, Yp, Zp értéke az adott koordinátarendszerben a kör végpontjának koordinátája abszolút, vagy inkrementális adatként megadva Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 138

139 Körinterpoláció (G02, G03) x y z r A kör további adatainak megadása: R cím megadásával, ahol R a kör sugara. Ekkor a vezérlés a kezdőpont koordinátáiból, a végpont koordinátáiból (Xp, Yp, Zp címen definiált érték), valamint a programozott R körsugárból automatikusan kiszámítja a kör középpont koordinátáit. Mivel egy adott körüljárási irány esetén (G02, vagy G03) a kezdő és végpont között két különböző, R sugarú kör húzható, ha a kör sugarát pozitív számmal adjuk meg a vezérlés a 180 -nál kisebb ív mentén halad, ha R-en negatív számot adunk meg a 180 -nál nagyobb ívet járja be 1. ívszakasz: G02 X50 Y40 R40 2. ívszakasz: G02 X50 Y40 R ívszakasz: G03 X50 Y40 R40 4. ívszakasz: G03 X50 Y40 R-40 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 139

140 körinterpoláció (G02, G03) x y z i j k A kör középpontját I, J, K címen adjuk meg, az Xp, Yp, Zp tengelyekre. Az I, J, K címeken megadott értékeket mindig inkrementálisan értelmezi a vezérlő, úgy, hogy az I, J, K értékek által definiált vektor a kör kezdőpontjából a kör középpontjába mutat. G17 esetén: G03 X10 Y70 I-50 J-20 G18 esetén: G03 X70 Z10 I-20 K-50 G19 esetén: G03 Y10 Z70 J-50 K-20 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 140

141 kör-, és a síkbeli spirális interpoláció (G02, G03) F címen a pályamenti előtolást programozhatjuk, amely a körérintő irányába mutat és állandó az egész pálya mentén. Megjegyzések: I0, J0, K0 elhagyható, Például: G03 X0 Y100 I-100 Ha Xp, Yp, Zp, mind elhagyásra kerül, vagy a végpont koordináta megegyezik a kezdőpont koordinátával: ha a kör középpont koordinátákat programozzuk I, J, K címen: 360 -os ívű, teljes kört interpolála vezérlő. Például: G03 I-100, ha az R sugarat programozzuk: a vezérlő 3012 KÖRMEGADÁS R-REL HIBÁS jelzést ad. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 141

142 VÁLTOZÓ SUGARÚ KÖR PROGRAMOZÁSA Ha a sugarak különbsége kisebb a RADDIF paraméteren megadott értéknél a vezérlés a szerszámot olyan síkbeli spirális pálya mentén mozgatja, amelynél a sugár a központi szög függvényében lineárisan változik. Változó sugarú körív Interpolációjánál nem a pályamenti sebesség, hanem a szögsebesség lesz állandó. Az alábbi programrészlet arra mutat példát, hogyan lehet változó sugarú kört megadni I, J, K címek felhasználásával: G17 G90 G0 X50 Y0 G3 X-20 I-50 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 142

143 VÁLTOZÓ SUGARÚ KÖR PROGRAMOZÁSA Ha a megadott körsugár kisebb, mint a kezdőpontot a végponttal összekötő egyenes távolságának a fele, a vezérlő a megadott körsugarat tekinti a kör kezdőponti sugarának, és olyan változó sugarú kört interpolál, amelyik középpontja a kezdőpontot a végponttal összekötő egyenesen van, a kezdőponttól R távolságra: G17 G0 G90 X0 Y0 G2 X40 Y30 R10 Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 143

144 Térbeli spirális (csavarvonal) interpoláció (G02, G03) a térbeli spirális interpoláció definíciója Pld.:G17 G03 X0 Y100 Z20 R100 F150 A körinterpolációtól abban különbözik, hogy egy harmadik, a kör síkjába nem eső tengelyt "q"-t is a körmondatba írunk. A q tengely mentén a vezérlés egyszerű elmozdulást végez. Az F címen megadott előtolás a körpálya mentén érvényesül. Lq: elmozdulás a q tengely mentén, Lív: a körív hossza, F: a programozott előtolás, Fq: előtolás a q tengely mentén Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 144

145 Térbeli spirális (csavarvonal) interpoláció (G02, G03) Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 145

146 hengerinterpoláció Ha egy henger palástjára vezérpályát kell marni hengerinterpolációt alkalmazunk. Ilyenkor a henger és egy forgó tengely forgástengelyének egybe kell esnie. A programban a forgó tengely elmozdulását fokban adjuk meg, amit a vezérlő átszámít lineáris elmozdulássá a palást mentén a henger sugarának függvényében úgy, hogy lineáris és körinterpolációt lehessen programozni egy másik, lineáris tengellyel együtt. Az interpoláció után kiadódó elmozdulást visszaalakítja a forgó tengely számára szögelfordulássá. G7.1 Qr hengerinterpoláció be utasítás bekapcsolja a hengerinterpolációt, ahol pld: G7.1 C50 Q: a hengerinterpolációban részt vevő forgó tengely címe r: a henger sugara. G7.1 C0 kikapcsolja Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 146

147 Térbeli spirális interpoláció (G02, G03) Mintapélda: Marjunk egy R=28.65 mm sugarú henger palástjára 3 mm mélyen, egy, az ábrán látható pályát. A T606 forgó szerszám párhuzamos az X tengellyel. A henger palástján az egy fokra (1 ) eső elmozdulás: Az ábrán látható tengelyelrendezés G19 síkválasztásnak felel meg. %O7602(HENGERINTERPOL ACIO)... N020 G0 X200 Z20 S500 M3 T606 N030 G19 Z-20 C0 (G19: C Z sík válsztása) N040 G1 X51.3 F100 N050 G7.1 C28.65 (hengerinterpoláció bekapcsolása,a forgó tengely: C, a henger sugara 28.65mm) N060 G1 G42 Z-10 F250 N070 C30 N080 G2 Z-40 C90 R30 N090 G1 Z-60 N100 G3 Z-75 C120 R15 N110 G1 C180 N120 G3 Z-57.5 C240 R35 N130 G1 Z-27.5 C275 N140 G2 Z-10 C335 R35 N150 G1 C360 N160 G40 Z-20 N170 G7.1 C0 (hengerinterpoláció kikapcsolása) N180 G0 X % Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 147

148 Programozott és vezérelt szerszámpont és szerszámkorrekció F a szerszám referenciapontja, billenőfejes 5D gépeken a forgástengelyek metszéspontja; a szerszám programo- P zott pontja; rp(q) a szerszámpálya, azaz a pályagörbe para-méteres egyenlete; v a programozott pont sebessége, a pályasebesség vagy előtolás. A szerszámmozgás számjegyes vezérlésének alapelve Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 148

149 Programozott szerszámpont Az alkatrészprogramban a P pont pályáját kell leírni a munkadarab koordináta rendszerében Programozott pont: Fúró: Eszterga: Maró: A szerszám programozott pontja a szerszámtengely, és a homlokérintő sík metszéspontja. Gömbmaró esetén vagy a szerszám talppontja, vagy a középpontja a programozott pont. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 149

150 VEZÉRELT szerszámpont A szerszámoknak eltérő geometriai méretei vannak, használat közben kopnak, a vezérlés közvetlenül nem mozgathatja a szerszám programozott (P) pontját. Olyan pontot kell a szerszám vezérelt pontjának (F) kijelölni, amelynek helye független a szerszám kopásától Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 150

151 Szerszám méret korrekció A szerszám programozott és vezérelt pontja nem esik egybe. A két pont között a szerszámok hossz- és keresztirányú méretei teremtenek kapcsolatot. Ezeket az értékeket a vezérlésbe pl. kezelőszerveivel, adott szerszámhelyekhez rendelten írhatjuk be. (TOOL OFSET) A szerszámméret-korrekció lényege tehát az, hogy az alkalmazott szerszámok geometriai méreteit adjuk meg a vezérlésnek. Így érhető el, hogy az alkatrészprogram a munkadarab kontúrját tartalmazza, és az F pont pályáját az TL és TM méretek ismeretében a vezérlés határozza meg. Az ábrán azonos méretű, de különböző ΔL értékkel korrekciózott szerszámot mutatok be. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 151

152 Szerszám méret korrekció A szerszám geometriai méreteit tartalmazó regiszter többféle módon adható meg. Szerszámhelyhez rendelten: T : szerszámhely 01: korrekciós regiszter Külön NC-címmel programozva: D,H T05 D03 H03 05: szerszámhely 03: korrekciós regiszter D: átmérőkorrekció H: hosszkorrekció Egy szerszámhoz a megmunkálás során több korrekciós regiszter is hozzárendelhető. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 152

153 Szerszámok geometriai (korrekciós) adatai Szerszám tengelyek, amelynek irányát a megmunkálás fő síkjának (G17, G18, G19) előírásaival választunk ki. Esztergaszerszámoknál fontos adat a hossz- és keresztirányú méreten kívül: - a szerszámcsúcs Iekerekítési sugarának nagysága, R - a Iekerekítési sugár S középpontjának helyzete a P ponthoz képest. Ez lényeges ismeret, különösen automatikus szerszámbemérés programozásakor, ill. automatikus pályageneráláskor (G41, G42). Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 153

154 Szerszámok geometriai (korrekciós) adatai (S) (P) Balsodrású rendszerben P=S Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 154

155 Szerszám méret korrekció Hivatkozás szerszámkorrekcióra (H és D) A szerszámhossz korrekciókra: H címen, A szerszámsugár korrekciókra: D címen tudunk hivatkozni. A cím utáni szám, a korrekció száma mutatja meg, hogy melyik korrekciós érték kerül lehívásra. H és D cím értékhatára: A korrekciós tár felosztását az alábbi táblázat mutatja: A programban H, vagy D címen egy korrekciós értékre hivatkozunk a vezérlés korrekció gyanánt mindig a geometriai-, és kopásérték összegét veszi figyelembe. A szerszámkorrekciós értékeket be lehet állítani, illetve módosítani a kezelőpanelről adatbevitellel és programból a G10 beállító utasítás használatával. Ha a G10 paranccsal módosítjuk az aktuális korrekciós értéket, akkor ismételten hivatkoznunk kell az aktuális D illetve H korrekciós regiszterre, mert csak ebben az esetben kerül figyelembevételre a módosított érték. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 155

156 Szerszám méret korrekció Szerszámkorrekciós értékek módosítása programból (G10) G10 R L P Pld.: G10 R-0.12 L11 P1 R címen adjuk meg a korrekció értékét, lehet G90 (abszolút) vagy G91 vagy I operátornál (hozzáadódik a meglévőhöz) L címen adjuk meg, hogy milyen korrekciós értéket kívánunk módosítani: L=10 jelentése: a beállítás a hosszkorrekció (H kód) geometriai értékére vonatkozik, L=11 jelentése: a beállítás a hosszkorrekció (H kód) kopásértékére vonatkozik, L=12 jelentése: a beállítás a sugárkorrekció (D kód) geometriai értékére vonatkozik, L=13 jelentése: a beállítás a sugárkorrekció (D kód) kopásértékére vonatkozik. P címen adjuk meg, hogy milyen számú korrekciós értéket akarunk módosítani. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 156

157 Szerszám méret korrekció Szerszámhossz korrekció G43 q H G44 q H utasítás bekapcsolja a szerszámhossz korrekciós üzemmódot G43: + korrekció G44: korrekció q cím jelentése: a szerszámhossz korrekció a q tengelyen érvényesül. (q: X, Y, Z, U, V, W, A, B, C) H cím jelentése: a szerszámhossz korrekció értékét az ezen a címen megadott korrekciós rekeszből veszi. Szerszámhossz korrekciót egyszerre több tengelyen is lehet definiálni. G43 Z250 H15 G44 X120 Z250 H27 G43 W310 H16 G43 és G44 hatása öröklődik egészen addig, amíg ebből a csoportból egy másik parancsot nem kap Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 157

158 Szerszám méret korrekció Szerszámhossz korrekció G49 vagy a H00 az összes tengelyen kikapcsolja a szerszámhossz korrekciót, mozgással, ha a mondatba mozgást is programoztunk, vagy transzformációval, ha a mondatba nincs mozgás programozva. A két parancs közti különbség, hogy a H00 utasítás csak a korrekciót törli és a G43 vagy G44 állapotot változatlanul hagyja. Ha ezek után új, nullától különböző H címre történik hivatkozás a G43 vagy a G44 állapot függvényében az új szerszámhossz korrekció bekapcsolódik. Ha viszont G49 utasítást használunk, utána hatástalan minden H címre történő hivatkozás, amíg G43-at vagy G44-et nem programoztunk. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 158

159 Szerszám méret korrekció Szerszámhossz korrekció Az alábbi mintapélda egy egyszerű fúrási műveletet mutat be a szerszámhossz-korrekció figyelembevételével: a fúrószerszám hossza: H1=400 N1 G90 G0 X500 Y600 (X, Y síkban pozícióra áll) N2 G43 Z410 H1 (Z410-re mozog H1 hosszkorrekcióval) N3 G1 Z100 F180 (Z100-ig fúr F180 előtolással) N4 G4 P2 (2 másodpercig vár) N5 G0 Z1100 H0 (kiemeli a szerszámot a hosszkorrekció kikapcsolásával, szerszám hegye X700 ponton) N6 X-800 Y-300 (X, Y síkban gyorsmenettel visszaáll) Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 159

160 Szerszám méret korrekció szerszámeltolás (G45...G48) G45: a korrekciós értékkel növeli az elmozdulást G46: a korrekciós értékkel csökkenti az elmozdulást G47: a korrekciós érték kétszeresével növeli az elmozdulást G48: a korrekciós érték kétszeresével csökkenti az elmozdulást A G45...G48 parancs a D kóddal kiválasztott korrekcióval hatásos, mindaddig amíg más értéket nem hívunk le G45...G48 parancs kiséretében. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 160

161 Szerszám méret korrekció szerszámeltolás (G45...G48) Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 161

162 Szerszám méret korrekció szerszámeltolás (G45...G48) Az így képződő korrekciókat nem lehet törölni sem egy közös G parancssal, (mint például hosszkorrekció esetén G49), sem D00 programozásával, csak az ellenkező értelmű G45...G48 paranccsal. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 162

163 Szerszám méret korrekció szerszámeltolás (G45...G48) A G45...G48 kódokkal alkalmazott szerszámsugár korrekciót ¼ és ¾ körök esetén is lehet alkalmazni, ha a kör középpontokat I, J, vagy K címen adjuk meg. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 163

164 Szerszám méret korrekció szerszám középpont programozása A szerszámközéppont programozása azt jelenti, hogy a programozó határozza meg a szerszám programozott pontjának pályáját. A CNC vezérléseket megelőző időszak egyedüli programozási módszere volt. Előnyösen használható üresjárati mozgások leírására Szerszámátmérővel megegyező szélességű hornyok megmunkálásának programozására, ciklusok leírására stb. Számos CAD/CAM rendszer ilyen módon szolgáltatja a posztprocesszált koordinátákat. A meghatározott szerszámközéppont pálya csak adott szerszámátmérőre lesz érvényes. A szerszám programozott pontjának (S, P) meghatározási módszereit mutatjuk be. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 164

165 Szerszám méret korrekció szerszám középpont programozása X tengellyel párhuzamos elmozdulás Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 165

166 Szerszám méret korrekció szerszám középpont programozása Általános helyzetű tengelyek menti elmozdulás Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 166

167 Szerszám méret korrekció egységsugár-korrekció Szerszámközéppont programozása során a programozott pont helyzete közötti távolságokat (ΔX, Δ Y, Δ Z), ha a sugárkorrekciót a programba építjük. Ezek az értékek az alkatrész geometriáján kívül a szerszámsugár r értékétől is függenek. Megszűnik az r sugártól való függés, ha feltesszük, hogy r = 1. Ebben az esetben a ΔX, Δ Y, Δ Z eltérések egységnyi szerszámsugárhoz tartoznak. A kontúrpontból, a szerszámközéppontba mutató vektor komponenseit (ΔX, Δ Y, Δ Z) RX,RY,RZ címeken adhatjuk meg az alkatrészprogramban. A vezérlés a tényleges szerszámsugár az X, RX; Y, RY; Z, RZ értékek ismeretében meghatározhatja az S pont helyzetét. A szerszámsugár értéke a szerszámkorrekciós regiszterből ismert. N X Y Z... RX... RY... RZ... RX, RY, RZ helyett más címek is használatosak (pl: /, J, K, P, Q, R, CX, CY, CZ). Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 167

168 Szerszám méret korrekció egységsugár-korrekció Olyan esetekben, amikor az egységsugár-korrekciós vektor G kóddal programozható, általában G41 vagy G141 használatos. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 168

169 Szerszám méret korrekció egységsugár-korrekció A B egyenes végpontjából (3-as helyzet) nem indítható a körív mert a szerszám nincs rajta a körön. Először föl kell vennie a 3' helyzetet. A kör (C) végpontjában a szerszám a 4-es helyzetet foglalja el. A köríves mondatban tovább nem küldhető, mert e helyzethez tartozó érintési pont a körív utolsó pontja. Ahhoz, hogy a D egyenesen tovább mehessen a szerszám, először a 4' helyzetet keli elfoglalni... N50 X20 Y20 P-1 Q-1 N51 G01 Y100 Q1 N52 X80 P1 N53 X80 Y100 P1 Q0 N54 G03 X100 Y80 I100 J100 P0 Q1 N55 X100 Y80 P1 Q1 N56 Y20 Q-1 N57 X20 P-1.. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 169

170 Szerszám méret korrekció síkbeli szerszámsugár korrekció (G40, G41, G42) Szerszámkorrekció hatásai: 1. A kontúr rajz szerinti pontjait kell a programban megadni, függetlenül az alkalmazott szerszám méretétől. (a vezérlés a szerszám középpontját a programozott kontúrral párhuzamosan, attól szerszámsugárnyi távolságra fogja vezetnie) 2. A vezérlés a lehívott D korrekciószámon bejegyzett szerszámsugár korrekció értékének függvényében állapítja meg, hogy a szerszámközéppont pályáját milyen távolságra vezesse a programozott kontúrtól. 3. A korrekciós vektor egy olyan síkbeli vektor, amit a vezérlő minden mondatban újraszámol, és a programozott elmozdulásokat a mondat eleji és végi korrekciós vektorokkal módosítja. 4. A kiadódó korrekciós vektorok hossza és iránya a D címen lehívott korrekciós értéktől és a két mondat közti átmenet geometriájától függ. 5. A korrekciós vektorokat a G17, G18, G19 utasítások által kiválasztott síkban számolja. Ez a szerszámsugár korrekció síkja. 6. Ezen síkon kívüli mozgásokat a sugárkorrekció nem befolyásolja. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 170

171 Szerszám méret korrekció síkbeli szerszámsugár korrekció (G40, G41, G42) 7. A Z irányú mozgást ebben az esetben a korrekció nem befolyásolja. 8. Szerszámsugár korrekció számítása közben a korrekciós sík váltása nem megengedett. A G41, vagy G42 parancs a korrekciószámítást bekapcsolja. G41 állapotban a programozott kontúrt a menetirány szerint balról, G42 állapotban pedig jobbról követi. A korrekciószámítás a G00, G01, G02, G03 interpolációs mozgásokra történik. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 171

172 Szerszám méret korrekció síkbeli szerszámsugár korrekció (G40, G41, G42) G41 G42 r > 0 vagy r < 0 G40 vagy D00 parancs kikapcsolja a korrekciószámítást. D00 utasítás csak a korrekciós vektor hosszát törli és a G41 vagy G42 állapotot változatlanul hagyja. Ha viszont G40 utasítást használunk, utána addig elsül a levegőben minden D címre történő hivatkozás, amíg G41-et vagy G42-t nem programoztunk. G40, G41, G42 parancsok öröklődnek. Bekapcsolás után, program végén,vagy a program elejére történő resetelés hatására a vezérlés a G40 állapotot veszi fel. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 172

173 Szerszám méret korrekció korrekciószámítás Két szakasz, azaz két mondat metszéspontjában a két görbéhez húzott érintők által bezárt szög: "α" Iránya attól függ, hogy a kontúrt balról, vagy jobbról járjuk körül. A vezérlés az "α" szög függvényében választja ki a metszéspontoknál a fordulási stratégiát. Ha "α" >180, azaz belül dolgozik a szerszám, a két szakasz között metszéspontot számít. Ha "α" <180, azaz a szerszám kívülről kerül, akkor további egyenes szakaszokat iktathat be a kerüléshez. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 173

174 Szerszám méret korrekció sugárkorrekció számítás bekapcsolása G40 állapotból G41, vagy G42 utasítás hatására a vezérlő belép a sugárkorrekció számítási üzemmódba. A korrekció értékét a D címen megadott korrekciós rekeszből veszi. A G41 vagy G42 állapotot csak egyenes interpolációt (G00, vagy G01) tartalmazó mondatban veszi fel. A korrekció bekapcsolásának alapesetei "α" szög és a lehetséges átmenetek: egyenes egyenes, egyenes kör függvényében a következő diákon látható. Az ábrák G42 esetre vannak felrajzolva, pozitív sugárkorrekciót feltételezve. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 174

175 Szerszám méret korrekció A sugárkorrekció bekapcsolásának alapesetei: Az ábrák jelöléseinek jelentése: r: a sugárkorrekció értéke, L: egyenes szakasz, C: körív, S: mondatonkénti üzemmódban a megállás helye, szaggatott vonal: a szerszámközéppont pályája, folyamatos vonal: a programozott pálya. A kontúrra való ráállás stratégiáját csak akkor választja a vezérlő, ha G40 állapotból G41, vagy G42 állapotba kapcsolunk. Másképp fogalmazva, ha D00- lal töröljük a korrekciót és utána Dnn nel visszakapcsoljuk (nn 0 tól különböző szám), nem a kontúrra való ráállás stratégiáját választja a vezérlő. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 175

176 Szerszám méret korrekció A sugárkorrekció bekapcsolásának alapesetei: (G40) G42 G01 X_ Y_ D_ X_ Y_ (G40) G42 G01 X_ Y_ D_ G2 X_ Y_ R_ Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 176

177 Szerszám méret korrekció A sugárkorrekció bekapcsolásának alapesetei: Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 177

178 Szerszám méret korrekció A sugárkorrekció bekapcsolásának alapesetei: Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 178

179 Szerszám méret korrekció A sugárkorrekció bekapcsolásának speciális esetei: A sugárkorrekció bekapcsolásának speciális esetei: 1. Ha a korrekció bekapcsolását végző mondatban (G41, vagy G42) I, J, K-nak értéket adunk 2. Ha nem talál metszéspontot 3. Ha a kiválasztott síkban mozgást nem programozunk 4. Ha a korrekció bekapcsolását külön mondatban végezzük, 5. Ha a korrekció bekapcsolását (G41, G42) tartalmazó mondatban nulla elmozdulást programoztunk 6. Ha a korrekció bekapcsolását követő mondatban a kiválasztott síkban 0 elmozdulás adódik 7. Ha a korrekció bekapcsolását követő mondatban a kiválasztott síkban 0 elmozdulás adódik, Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 179

180 Szerszám méret korrekció A sugárkorrekció bekapcsolásának speciális esetei: Ha a korrekció bekapcsolását végző mondatban (G41, vagy G42) I, J, K-nak értéket adunk, de csak a kiválasztott síkban lévőknek, akkor a következő mondat és az I, J, K által meghatározott egyenes közti metszéspontra áll a vezérlő. A sugárkorrekció figyelembe vételével. I, J, K értéke mindig inkrementális, és az általuk megadott vektor annak a mondatnak a végpontjára mutat, amelyikben programoztuk. Ez a lehetőség például belső sarokra való ráállás esetén hasznos. Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 180

181 Szerszám méret korrekció A sugárkorrekció bekapcsolásának speciális esetei:... G91 G17 G40... N110 G42 G1 X-80 Y60 I50 J70 D1 N120 X Ebben az esetben a vezérlés mindig metszéspontot számol, függetlenül attól, hogy belső, vagy külső sarkot munkálunk meg Gépészmérnök szak Dr. Sipos Jenő főiskolai tanár 181

CNC PROGRAMOZÁS A CNC szerszámgépek alkalmazásának főbb előnyei: CNC szerszámgépek fő részei Számjegyvezérlési módok CNC gépeken

CNC PROGRAMOZÁS A CNC szerszámgépek alkalmazásának főbb előnyei: CNC szerszámgépek fő részei Számjegyvezérlési módok CNC gépeken CNC PROGRAMOZÁS A CNC szerszámgépek alkalmazásának főbb előnyei: a szerszámcsere és a szerszámmozgatás automatizálása révén csökken a mellékidő,nincs szükség különleges alakú egyedi szerszámokra és készülékekre,

Részletesebben

CNC technika. segédlet a CNC tantárgy oktatásához. Készítette: Paróczai János 2005.12.08

CNC technika. segédlet a CNC tantárgy oktatásához. Készítette: Paróczai János 2005.12.08 CNC technika segédlet a CNC tantárgy oktatásához Készítette: Paróczai János 2005.12.08 3. A CNC technika és a szerszámgép 3.1. Bevezetés A különböző gépi megmunkálási technológiák szüntelen továbbfejlődésén

Részletesebben

Korszerű szerszámgépek

Korszerű szerszámgépek SZÉCHENYI ISTVÁN EGYETEM GYŐR SZERSZÁMGÉPEK (NGB_AJ009_2) Korszerű szerszámgépek Összeállította: Dr. Pintér József 2011.09.26. Korszerű szerszámgépek 1 Korszerű szerszámgépek VÁZLAT 1. Kinematikai alapok,

Részletesebben

EPA 320 CNC eszterga Oktatási segédlet

EPA 320 CNC eszterga Oktatási segédlet MISKOLCI EGYETEM SZERSZÁMGÉPEK TANSZÉKE EPA 320 CNC eszterga Oktatási segédlet Összeállította: Dr. Jakab Endre egyetemi docens Dr. Zsiga Zoltán foiskolai docens Miskolc, 2001 1. Általános ismerteto A bemutatandó

Részletesebben

Szerszámgépek és ipari robotok (BMEGEGTMG02; 4 kr.) Záróvizsga orientáló kérdések

Szerszámgépek és ipari robotok (BMEGEGTMG02; 4 kr.) Záróvizsga orientáló kérdések Szerszámgépek és ipari robotok (BMEGEGTMG02; 4 kr.) Záróvizsga orientáló kérdések 2015-2016. tanév 1. félévtől Összeállította: Dr. Németh István, Tóth András, Püspöki János Az orientáló kérdések célja

Részletesebben

Szerszámgépek. 1999/2000 II. félév Dr. Lipóth András által leadott anyagrész vázlata

Szerszámgépek. 1999/2000 II. félév Dr. Lipóth András által leadott anyagrész vázlata Szerszámgépek 1999/000 II. félév Dr. Lipóth András által leadott anyagrész vázlata Megjegyzés: További információ a View/Notes Page módban olvasható. Korszerű szerszámgép Gépészeti szempontból a CNC szerszámgép

Részletesebben

Gyártórendszerek fejlődésének fázisai

Gyártórendszerek fejlődésének fázisai Gyártórendszerek fejlődésének fázisai A 1960-as évek vége: szerszámgépek közvetlen számítógépes vezérlése (CNC- DNC) 70-es évek: automatikus szerszámcsere és munkadarab mozgatás rugalmas gyártórendszerek

Részletesebben

VIZSGAKÉRDÉSEK GÉPGYÁRTÁSTECHNOLÓGIÁBÓL AZ I. ÉVF. ELŐADÁSI ANYAG TERMÉKTERVEZŐ ÉS A II.ÉVF. GÉPÉSZMÉRNÖK HALLGATÓK SZÁMÁRA. - 1 -

VIZSGAKÉRDÉSEK GÉPGYÁRTÁSTECHNOLÓGIÁBÓL AZ I. ÉVF. ELŐADÁSI ANYAG TERMÉKTERVEZŐ ÉS A II.ÉVF. GÉPÉSZMÉRNÖK HALLGATÓK SZÁMÁRA. - 1 - - 1 - VIZSGAKÉRDÉSEK GÉPGYÁRTÁSTECHNOLÓGIÁBÓL AZ I. ÉVF. TERMÉKTERVEZŐ ÉS A II.ÉVF. GÉPÉSZMÉRNÖK HALLGATÓK SZÁMÁRA. ELŐADÁSI ANYAG *2.A gyártmány és technológia sajátosságai. A gyártandó alkatrész geometriai

Részletesebben

2011. NCT-104T ÍRÁSBELI ORSZÁGOS CNC PROGRAMOZÁS ÉS GÉPKEZELÉS SZAKMAI VERSENY. április 14-16. Versenyző száma:

2011. NCT-104T ÍRÁSBELI ORSZÁGOS CNC PROGRAMOZÁS ÉS GÉPKEZELÉS SZAKMAI VERSENY. április 14-16. Versenyző száma: ORSZÁGOS CNC PROGRAMOZÁS ÉS GÉPKEZELÉS SZAKMAI VERSENY április 14-16. 2011. NCT-104T ÍRÁSBELI A kidolgozás időtartama 180 perc Jóváhagyta Apostol Attila Támogatók NCT Kft. NCT Akadémia graphit Kft. ISCAR

Részletesebben

7. Alapvető fémmegmunkáló technikák. 7.1. Öntés, képlékenyalakítás, préselés, mélyhúzás. (http://hu.wikipedia.org/wiki/képlékenyalakítás )

7. Alapvető fémmegmunkáló technikák. 7.1. Öntés, képlékenyalakítás, préselés, mélyhúzás. (http://hu.wikipedia.org/wiki/képlékenyalakítás ) 7. Alapvető fémmegmunkáló technikák A fejezet tartalomjegyzéke 7.1. Öntés, képlékenyalakítás, préselés, mélyhúzás. 7.2. Kovácsolás, forgácsolás. 7.1. Öntés, képlékenyalakítás, préselés, mélyhúzás. (http://hu.wikipedia.org/wiki/képlékenyalakítás

Részletesebben

5.2 Rugalmas gyártórendszerek alrendszerei. a) A megmunkáló alrendszer és elemei. Megmunkáló alrendszer. Megmunkáló központ

5.2 Rugalmas gyártórendszerek alrendszerei. a) A megmunkáló alrendszer és elemei. Megmunkáló alrendszer. Megmunkáló központ Megmunkáló alrendszer 5.2 Rugalmas gyártórendszerek alrendszerei a munkadarabokon a technológiai műveletek elvégzése gyártóberendezések készülékek szerszámok mérőeszközök Anyagmozgatási alrendszer a munkadarabok

Részletesebben

Rapidturn: Két kézikerekes eszterga

Rapidturn: Két kézikerekes eszterga Rapidturn: Két kézikerekes eszterga A CNC esztergák nagyobb pontosságuk, tudásuk ellenére napjainkig még nem tudták kiszorítani az üzemekből a hagyományos esztergapadokat, ez utóbbiak egyszerű kezelhetősége

Részletesebben

Felhasználói kézikönyv Ciklus programozás. itnc 530. NC szoftver 340 490-05 340 491-05 340 492-05 340 493-05 340 494-05

Felhasználói kézikönyv Ciklus programozás. itnc 530. NC szoftver 340 490-05 340 491-05 340 492-05 340 493-05 340 494-05 Felhasználói kézikönyv Ciklus programozás itnc 530 NC szoftver 340 490-05 340 491-05 340 492-05 340 493-05 340 494-05 Magyar (hu) 3/2009 Tartalomjegyzék Alapismeretek / áttekintés 1 Ciklusok használata

Részletesebben

31 521 09 0001 31 01 Esztergályos Gépi forgácsoló

31 521 09 0001 31 01 Esztergályos Gépi forgácsoló z Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről szóló 133/20. (IV. 22.) Korm. rendelet alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés,

Részletesebben

Értékelés Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 30%.

Értékelés Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 30%. Az Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről szóló 133/2011. (VII. 18.) Korm. rendelet alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés,

Részletesebben

DREHMO Matic C elektromechanikus hajtások

DREHMO Matic C elektromechanikus hajtások DREHMO Matic C elektromechanikus hajtások ALKALMAZÁS A többfordulatú hajtóművek tervezési elve az, hogy a kimeneti kihajtó tengelyek 360 -os fordulatot tegyenek. A DREHMO többfordulatú hajtóműveket 2-1450

Részletesebben

Forgácsolási technológia fogalma, forgácsolási eljárások

Forgácsolási technológia fogalma, forgácsolási eljárások Hegesztés Forgácsolási technológia fogalma, forgácsolási eljárások Készítette: Jáger Imre Dátum: 2012. 02. 10 Tartalomjegyzék Forgácsolás... 4 Célja... 4 Tényezői:... 4 Forgácsoló mozgás lehet:... 4 Forgácsolási

Részletesebben

MISKOLCI EGYETEM GÉPÉSZMÉRNÖKI ÉS INFORMATIKAI KAR Robert Bosch Mechatronikai Tanszék

MISKOLCI EGYETEM GÉPÉSZMÉRNÖKI ÉS INFORMATIKAI KAR Robert Bosch Mechatronikai Tanszék MISKOLCI EGYETEM GÉPÉSZMÉRNÖKI ÉS INFORMATIKAI KAR Robert Bosch Mechatronikai Tanszék FOKOZATNÉLKÜLI TELJESÍTMÉNY HAJTÓMŰVEK (Forgácsoló szerszámgépek fokozatnélküli főhajtóművei) Oktatási segédlet Dr.

Részletesebben

JCL-52/60TSM CNC ESZTERGAGÉP

JCL-52/60TSM CNC ESZTERGAGÉP NCT Ipari Elektronikai Kft. 1148 Budapest, Fogarasi út 7. JCL-52/60TSM CNC ESZTERGAGÉP KEZELŐI KÉZIKÖNYV Kiadás dátuma: 2009-03-24 1 / 44 NCT Kft. TÁRGYMUTATÓ I. FEJEZET: BEVEZETÉS ÉS BIZTONSÁGI TÁJÉKOZTATÓ

Részletesebben

S z a k é r t e l e m a l i n e á r i s t e c h n o l ó g i á b a n A M 3 L

S z a k é r t e l e m a l i n e á r i s t e c h n o l ó g i á b a n A M 3 L A M 3 L A M 3 L : B E L É P É S Az új AM3L egység révén a Sodick új fejezetet nyitott a tömbös szikraforgácsológépek gyártása terén. Az AM3L alapfelszereltsége csúcs-dinamikájú lineáris meghajtást, az

Részletesebben

40-00000143-03 TOPPER-NCT TNL-100AL, -120AL

40-00000143-03 TOPPER-NCT TNL-100AL, -120AL 1. lap Tárgy: TNL-100AL, -120AL és -130A CNC esztergagépek 1 60-00000900-00 Megjegyzések az Árajánlathoz: 5 40-00000143-03 TOPPER-NCT TNL-100AL, -120AL és -130A tip. CNC esztergagépek közös jellemzői és

Részletesebben

Beépítô szerszámok Kiszerelô szerszámok Csapágymelegítô készülékek

Beépítô szerszámok Kiszerelô szerszámok Csapágymelegítô készülékek Rész. Egész. Alkatrész. Just. High. Parts. Beépítô szerszámok Kiszerelô szerszámok Csapágymelegítô készülékek Tartalom Beszerelô szerszámok Kiszerelô szerszámok 4-5 Szerelô szerszám FT 33 6 Karbantartó

Részletesebben

TERMÉKISMERTETŐ. NCT KFT. 1148 BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: 12158791-2-42, CÉGJEGYZÉKSZÁM: nct@nct.hu

TERMÉKISMERTETŐ. NCT KFT. 1148 BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: 12158791-2-42, CÉGJEGYZÉKSZÁM: nct@nct.hu Tárgy: NCT KFT. 1148 BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: 12158791-2-42, CÉGJEGYZÉKSZÁM: 01-09-560655, EU. ADÓSZÁM: HU 121 58 791, TEL +36 1 46 76 300, FAX +36 1 46 76 309 TNL-100AL, -120AL és -130A CNC esztergagépek

Részletesebben

C55. ECL Comfort. Használati utasítás. beállítás. Felszerelés és. ECL Comfort C55. Használati utasítás. Felszerelés és beállítás *VI7CJ447* *087R8194*

C55. ECL Comfort. Használati utasítás. beállítás. Felszerelés és. ECL Comfort C55. Használati utasítás. Felszerelés és beállítás *VI7CJ447* *087R8194* Használati utasítás VI.7C.J4.47 2007.01 C55 *VI7CJ447* *087R8194* www.hu.danfoss.com ECL Comfort Használati utasítás ECL Comfort Felszerelés és beállítás www.hu.danfoss.com *087R8194* *VI7CJ447* Kazán

Részletesebben

Foglalkozási napló. CAD-CAM informatikus 14. évfolyam

Foglalkozási napló. CAD-CAM informatikus 14. évfolyam Foglalkozási napló a 20 /20. tanévre CAD-CAM informatikus 14. évfolyam (OKJ száma: 54 41 01) szakma gyakorlati oktatásához A napló vezetéséért felelős: A napló megnyitásának dátuma: A napló lezárásának

Részletesebben

Kompenzátoros szintezőműszer horizontsík ferdeségi vizsgálata

Kompenzátoros szintezőműszer horizontsík ferdeségi vizsgálata TDK Konferencia 2010. Kompenzátoros szintezőműszer horizontsík ferdeségi vizsgálata Készítette: Zemkó Szonja Konzulens: Kiss Albert (ÁFGT tanszék) A témaválasztás indoklása: az építőiparban széleskörűen

Részletesebben

A vizsgafeladat ismertetése: Gyártósori gépbeállító feladatok ismeretanyag

A vizsgafeladat ismertetése: Gyártósori gépbeállító feladatok ismeretanyag A vizsgafeladat ismertetése: Gyártósori gépbeállító feladatok ismeretanyag A tételhez segédeszköz nem használható. A feladatsor első részében található 1-20-ig számozott vizsgakérdéseket ki kell nyomtatni,

Részletesebben

mynct v0.0.1 Maró verzió Kezelési leírás

mynct v0.0.1 Maró verzió Kezelési leírás 1 / 34 2013.04.29. 13:01 mynct v0.0.1 Maró verzió Kezelési leírás Gyártó és fejlesztő:nct IpariElektronikai kft. H1148 Budapest Fogarasi út7. Levélcím: H1631 Bp. pf.: 26. Telefon: (+36 1) 467 63 00 Telefax:

Részletesebben

MAGYAR KERESKEDELMI ÉS IPARKAMARA SZERSZÁMKÉSZÍTŐ MESTERKÉPZÉSI PROGRAM

MAGYAR KERESKEDELMI ÉS IPARKAMARA SZERSZÁMKÉSZÍTŐ MESTERKÉPZÉSI PROGRAM MAGYAR KERESKEDELMI ÉS IPARKAMARA SZERSZÁMKÉSZÍTŐ MESTERKÉPZÉSI PROGRAM 2013 I. Általános irányelvek 1. A mesterképzés szabályozásának jogi háttere A mesterképzési program a szakképzésről szóló 2011. évi

Részletesebben

MUNKAANYAG. Földi László. Szögmérések, külső- és belső kúpos felületek mérése. A követelménymodul megnevezése:

MUNKAANYAG. Földi László. Szögmérések, külső- és belső kúpos felületek mérése. A követelménymodul megnevezése: Földi László Szögmérések, külső- és belső kúpos felületek mérése A követelménymodul megnevezése: Általános anyagvizsgálatok és geometriai mérések A követelménymodul száma: 0225-06 A tartalomelem azonosító

Részletesebben

NCT 101, 104, 115 szerszámgép vezérlések Telepítési leírása A.066 (M) (L) kiadási számú szoftver változattól

NCT 101, 104, 115 szerszámgép vezérlések Telepítési leírása A.066 (M) (L) kiadási számú szoftver változattól NCT 101, 104, 115 szerszámgép vezérlések Telepítési leírása A.066 (M) (L) kiadási számú szoftver változattól 2 Gyártó és fejlesztõ: NCT Ipari Elektronikai kft. H1148 Budapest Fogarasi út 7 Postafiók: 1631

Részletesebben

TENGELYCSONK MEGMUNKÁLÓ CELLA

TENGELYCSONK MEGMUNKÁLÓ CELLA TENGELYCSONK MEGMUNKÁLÓ CELLA Egy tengelycsonk gyártócella az alábbi f egységekb l épül fel: - 2 db SLT6300/1000MC (B102) típusú CNC-esztergagép - 1 db HNS gyártmányú mér gép (Megrendel beszállítja) -

Részletesebben

13. Elektromechanikus eszközök

13. Elektromechanikus eszközök 1 13. A digitális elektronika elsősorban az igen gyors, kis teljesítményű és mozgó alkatrészt nem tartalmazó kapcsoló áramköröket részesítí előnyben. Ennek ellenére elkerülhetetlen a mechanikus kapcsoló

Részletesebben

Üdvözöljük. Solid Edge kezdő lépések 2

Üdvözöljük. Solid Edge kezdő lépések 2 Üdvözöljük A Solid Edge 19-es verziója az innovatív megoldásokra és a vállalaton belüli kommunikációra fókuszál, ezzel célozva meg a közepes méretű vállalatok igényeit. Több száz újdonsággal a Solid Edge

Részletesebben

HYUNDAI BARKÁCS FÚRÓ- MARÓGÉP

HYUNDAI BARKÁCS FÚRÓ- MARÓGÉP HYUNDAI BARKÁCS FÚRÓ- MARÓGÉP HYD- DM130 Eredeti használati útmutató Hálózati feszültség Hálózati frekvencia Motor teljesítmény A főorsó 12 mm A főorsó sebességeinek száma A főorsó üresjárati sebessége

Részletesebben

HITELESÍTÉSI ELŐÍRÁS HE 24-2012

HITELESÍTÉSI ELŐÍRÁS HE 24-2012 HITELESÍTÉSI ELŐÍRÁS GÉPJÁRMŰ-GUMIABRONCSNYOMÁS MÉRŐK HE 24-2012 TARTALOMJEGYZÉK 1. AZ ELŐÍRÁS HATÁLYA... 5 2. MÉRTÉKEGYSÉGEK, JELÖLÉSEK... 6 2.1 Használt mennyiségek... 6 2.2 Jellemző mennyiségi értékek

Részletesebben

9. A FORGÁCSOLÁSTECHNOLÓGIAI TERVEZŐ-RENDSZER FUNKCIONÁLIS STRUKTÚRÁJA

9. A FORGÁCSOLÁSTECHNOLÓGIAI TERVEZŐ-RENDSZER FUNKCIONÁLIS STRUKTÚRÁJA 9. A FORGÁCSOLÁSTECHNOLÓGIAI TERVEZŐ-RENDSZER FUNKCIONÁLIS STRUKTÚRÁJA Egy-egy konkrét forgácsolástechnológiai tervezőrendszer saját, a fejlesztő által megfogalmazott struktúrát testesít meg. Az itt tárgyalt

Részletesebben

MUNKAANYAG. Dzúró Zoltán. Tengelyszerű munkadarab készítése XY típusú. esztergagépen, a munkafolyamat, a méret-, alakpontosság

MUNKAANYAG. Dzúró Zoltán. Tengelyszerű munkadarab készítése XY típusú. esztergagépen, a munkafolyamat, a méret-, alakpontosság Dzúró Zoltán Tengelyszerű munkadarab készítése XY típusú esztergagépen, a munkafolyamat, a méret-, alakpontosság és felületminőség ellenőrzése, dokumentálása A követelménymodul megnevezése: Általános gépészeti

Részletesebben

Gépek biztonsági berendezéseinek csoportosítása, a kialakítás szabályai. A védőburkolatok fajtái, biztonságtechnikai követelményei.

Gépek biztonsági berendezéseinek csoportosítása, a kialakítás szabályai. A védőburkolatok fajtái, biztonságtechnikai követelményei. A munkaeszköz és a gép (mint technikai rendszer) definíciója, osztályozása az átalakítás jellege és az átalakítandó közeg szerint. A gép fogalma és jellegzetes veszélyforrásainak csoportosítása. A gép,

Részletesebben

867 Üzemeltetési útmutató

867 Üzemeltetési útmutató 867 Üzemeltetési útmutató Minden jog fenntartva. A Dürkopp Adler AG tulajdona; szerzői jog által védve. A Dürkopp Adler AG vállalat a tartalom bármely, ideértve a kivonatos másolását is előzetes írásos

Részletesebben

ELEKTROMOS GÉP- ÉS KÉSZÜLÉKSZERELŐ SZAKKÉPESÍTÉS KÖZPONTI PROGRAMJA

ELEKTROMOS GÉP- ÉS KÉSZÜLÉKSZERELŐ SZAKKÉPESÍTÉS KÖZPONTI PROGRAMJA ELEKTROMOS GÉP- ÉS KÉSZÜLÉKSZERELŐ SZAKKÉPESÍTÉS KÖZPONTI PROGRAMJA I. A szakképesítés adatai, a képzés szervezésének feltételei és a szakképesítés óraterve 1. A szakképesítés adatai A szakképesítés azonosító

Részletesebben

20/1996. (III. 28.) IKM rendelet

20/1996. (III. 28.) IKM rendelet 20/1996. (III. 28.) IKM rendelet az ipari és kereskedelmi szakképesítések szakmai és vizsgakövetelményeiről szóló 18/1995. (VI. 6.) IKM rendelet módosításáról A szakképzésről szóló 1993. évi LXXVI. törvény

Részletesebben

Entra-SYS Kft. Gépkönyv LPHH-01 típusú huzalhajlító berendezéshez

Entra-SYS Kft. Gépkönyv LPHH-01 típusú huzalhajlító berendezéshez Gépkönyv LPHH-01 típusú huzalhajlító berendezéshez 1. Bevezetés A berendezés az SU-NBC-01-01 típusú huzal hajlításához készült berendezés, amely az L&P Magyarország Kft megbízásából készült. A hajlítás

Részletesebben

MUNKAANYAG. Tóth György. Gyalugépek ellenőrzése, beállítása. A követelménymodul megnevezése: A biztonságos munkavégzés feladatai

MUNKAANYAG. Tóth György. Gyalugépek ellenőrzése, beállítása. A követelménymodul megnevezése: A biztonságos munkavégzés feladatai Tóth György Gyalugépek ellenőrzése, beállítása A követelménymodul megnevezése: A biztonságos munkavégzés feladatai A követelménymodul száma: 2273-06 A tartalomelem azonosító száma és célcsoportja: SzT-011-30

Részletesebben

2. FELSZERELÉS ÉS LÉTESÍTMÉNYEK

2. FELSZERELÉS ÉS LÉTESÍTMÉNYEK Bevezetés Boccia Szabályok Jelen szövegben bemutatott szabályok a boccia játékra vonatkoznak. A játékszabályok minden olyan nemzetközi versenyre vonatkoznak, amelyet a BISFed (Boccia Nemzetközi Sport Szövetség)

Részletesebben

MUNKAANYAG. Tóth György. Gyalugépek biztonságtechnikai eszközeinek beállítása. A követelménymodul megnevezése: A biztonságos munkavégzés feladatai

MUNKAANYAG. Tóth György. Gyalugépek biztonságtechnikai eszközeinek beállítása. A követelménymodul megnevezése: A biztonságos munkavégzés feladatai Tóth György Gyalugépek biztonságtechnikai eszközeinek beállítása A követelménymodul megnevezése: A biztonságos munkavégzés feladatai A követelménymodul száma: 2273-06 A tartalomelem azonosító száma és

Részletesebben

A szárazmegmunkálás folyamatjellemzőinek és a megmunkált felület minőségének vizsgálata keményesztergálásnál

A szárazmegmunkálás folyamatjellemzőinek és a megmunkált felület minőségének vizsgálata keményesztergálásnál 1 A szárazmegmunkálás folyamatjellemzőinek és a megmunkált felület minőségének vizsgálata keményesztergálásnál A keményesztergálás, amelynél a forgácsolás 55 HRC-nél keményebb acélon, néhány ezred vagy

Részletesebben

E2 vezérlő egység, 2db, kétmotoros 230 V~ automatikákhoz, beépített rádióval

E2 vezérlő egység, 2db, kétmotoros 230 V~ automatikákhoz, beépített rádióval E2 vezérlő egység, 2db, kétmotoros 230 V~ automatikákhoz, beépített rádióval Szerelési útmutató Verzió: 05/2010 Dátum: 2010 november Rev: 2010.07.19 alapján Fordította: Dvorák László - 2 - - 3 - ÁLTALÁNOS

Részletesebben

CNC programozás. Alap ismeretek. Készített: Hatos István

CNC programozás. Alap ismeretek. Készített: Hatos István CNC programozás Alap ismeretek Készített: Hatos István Mit jelent a CNC? A számjegyvezérlés (Numerical Control), a vezérlés a parancsokat az alkatrészprogramból ismeri. Az alkatrészprogram alfanumerikus

Részletesebben

Az Ön kézikönyve HEIDENHAIN ITNC 530 http://hu.yourpdfguides.com/dref/3203776

Az Ön kézikönyve HEIDENHAIN ITNC 530 http://hu.yourpdfguides.com/dref/3203776 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági

Részletesebben

MUNKAANYAG. Szám János. Síkmarás, gépalkatrész befoglaló méreteinek és alakjának kialakítása marógépen. A követelménymodul megnevezése:

MUNKAANYAG. Szám János. Síkmarás, gépalkatrész befoglaló méreteinek és alakjának kialakítása marógépen. A követelménymodul megnevezése: Szám János Síkmarás, gépalkatrész befoglaló méreteinek és alakjának kialakítása marógépen A követelménymodul megnevezése: Általános gépészeti technológiai feladatok II. (forgácsoló) A követelménymodul

Részletesebben

Control 45-FU. Üzembe helyezési útmutató és kapcsolási vázlatkönyv Ipari kapu-vezérlés. Kérjük gondosan megœrizni. MAGYAR

Control 45-FU. Üzembe helyezési útmutató és kapcsolási vázlatkönyv Ipari kapu-vezérlés. Kérjük gondosan megœrizni. MAGYAR MAGYAR Ez az utasítás szerzœi jogi védelem alatt áll. Utánnyomás, akár kivonatosan is, csak a mi engedélyünkkel. A mıszaki haladást szolgáló változtatások jogát fenntartjuk. H Control 45-FU Üzembe helyezési

Részletesebben

A 27/2012 (VIII. 27.) NGM rendelet (12/2013 (III.28) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján.

A 27/2012 (VIII. 27.) NGM rendelet (12/2013 (III.28) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján. A 27/2012 (VIII. 27.) NGM rendelet (12/2013 (III.28) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján. Szakképesítés, azonosító száma és megnevezése 34 521 03 Gépi forgácsoló Tájékoztató

Részletesebben

MUNKAANYAG. Fekete Éva. Marási műveletek végzése fogazó. marógéppel, másoló marógéppel, láncmarógéppel, és pánthely maró géppel

MUNKAANYAG. Fekete Éva. Marási műveletek végzése fogazó. marógéppel, másoló marógéppel, láncmarógéppel, és pánthely maró géppel Fekete Éva Marási műveletek végzése fogazó marógéppel, másoló marógéppel, láncmarógéppel, és pánthely maró géppel A követelménymodul megnevezése: Alapvető tömörfa megmunkálási feladatok A követelménymodul

Részletesebben

WOP feladatgyűjtemény - marás. Mathematisch Technische Software-Entwicklung GmbH CNC-TECHNIKA. WOP feladatgyűjtemény - marás.

WOP feladatgyűjtemény - marás. Mathematisch Technische Software-Entwicklung GmbH CNC-TECHNIKA. WOP feladatgyűjtemény - marás. Mathematisch Technische Software-Entwicklung GmbH CNC-TECHNIKA WOP feladatgyűjtemény - marás MTS GmbH 2006 1 . WOP feladatgyűjtemény - marás MTS Mathematisch Technische Software-Entwicklung GmbH Kaiserin-Augusta-Allee

Részletesebben

03 Bázisok és készülékek

03 Bázisok és készülékek Óbudai Egyetem Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Anyagtudományi és Gyártástechnológiai Intézet Gyártástechnológia II. BAGGT23NND/NLD 03 Bázisok és készülékek Dr. Mikó Balázs miko.balazs@bgk.uni-obuda.hu

Részletesebben

Gyártási folyamatok tervezése

Gyártási folyamatok tervezése Gyártási folyamatok tervezése Dr. Kardos Károly, Jósvai János 2006. március 28. 2 Tartalomjegyzék 1. Gyártási folyamatok, bevezetés 9 1.1. Gyártó vállalatok modellezése.................. 9 1.1.1. Számítógéppel

Részletesebben

JINN FA JSL-32A KEZELÉSI ÚTMUTATÓ

JINN FA JSL-32A KEZELÉSI ÚTMUTATÓ JINN FA JSL-32A KEZELÉSI ÚTMUTATÓ 1 TARTALOMJEGYZÉK 1. FEJEZET: BEVEZETŐ, BIZTONSÁGI ÓVINTÉZKEDÉSEK... 1.1. FIGYELMEZTETŐ ÁBRÁK, FELIRATOK... 1.2. A FIGYELMEZTETŐ FELIRATOK ELHELYEZKEDÉSE... 1.3. BIZTONSÁGI

Részletesebben

20/1996. (III. 28.) IKM rendelet

20/1996. (III. 28.) IKM rendelet 20/1996. (III. 28.) IKM rendelet az ipari és kereskedelmi szakképesítések szakmai és vizsgakövetelményeiről szóló 18/1995. (VI. 6.) IKM rendelet módosításáról A szakképzésről szóló 1993. évi LXXVI. törvény

Részletesebben

Forgácsoló gyártócellák, gyártórendszerek 1.

Forgácsoló gyártócellák, gyártórendszerek 1. SZÉCHENYI ISTVÁN EGYETEM GYŐR Gyártócellák (NGB_AJ018_1) Forgácsoló gyártócellák, gyártórendszerek 1. Forgácsoló gyártócellák, gyártórendszerek VÁZLAT 1. Forgácsoló gyártócellák, gyártórendszerek fogalma

Részletesebben

Korszerű födémszerkezetek a Közép-Európai építési piacon - hosszúpados, előfeszített, extrudált üreges födémpallók

Korszerű födémszerkezetek a Közép-Európai építési piacon - hosszúpados, előfeszített, extrudált üreges födémpallók 1 Fejes István, ügyvezető igazgató, MaHill ITD Ipari Fejlesztő Kft. Korszerű födémszerkezetek a Közép-Európai építési piacon - hosszúpados, előfeszített, extrudált üreges födémpallók 1. Piaci igény A közép-európai

Részletesebben

Baross Gábor Középiskola, Szakiskola és Kollégium

Baross Gábor Középiskola, Szakiskola és Kollégium Baross Gábor Középiskola, Szakiskola és Kollégium 031242 HELYI TANTERV AZ ELŐREHOZOTT, 3 ÉVES SZAKKÉPZÉSHEZ Gépészet..SZAKMACSOPORT Gépi forgácsoló..szakma OKJ SZÁMA: 31 521 09 1000 00 00 ÉRVÉNYES: 2012.

Részletesebben

Mechanikai megmunkálás Ipari termék- és formatervezıknek

Mechanikai megmunkálás Ipari termék- és formatervezıknek Mechanikai megmunkálás Ipari termék- és formatervezıknek Összeállította: Dr. Kovács Zsolt NyME FMK Terméktervezési és Gyártástechnológiai Intézet http://tgyi.fmk.nyme.hu NYME FMK TGYI 2006.08.28. 7/1.

Részletesebben

MUNKAANYAG. Macher Zoltán. Járművek villamossági berendezéseinek, diagnosztikája és javítása I. A követelménymodul megnevezése: Gépjárműjavítás I.

MUNKAANYAG. Macher Zoltán. Járművek villamossági berendezéseinek, diagnosztikája és javítása I. A követelménymodul megnevezése: Gépjárműjavítás I. Macher Zoltán Járművek villamossági berendezéseinek, diagnosztikája és javítása I. A követelménymodul megnevezése: Gépjárműjavítás I. A követelménymodul száma: 0675-06 A tartalomelem azonosító száma és

Részletesebben

HIBAMENTES MUNKAVÉGZÉS - FÁRADSÁG NÉLKÜL

HIBAMENTES MUNKAVÉGZÉS - FÁRADSÁG NÉLKÜL HIBAMENTES MUNKAVÉGZÉS - FÁRADSÁG NÉLKÜL Elengedhetetlen hogy ne fáradjon el az dolgozó a precíziós nyomatékszerelés során. Ezen szereléseket támogatja a csavarozási pont helyzetét felismerő és vezérlő

Részletesebben

ismerd meg! A PC vagyis a személyi számítógép XIX. rész A szkenner

ismerd meg! A PC vagyis a személyi számítógép XIX. rész A szkenner ismerd meg! A PC vagyis a személyi számítógép A szkenner XIX. rész 1. Bevezetés A digitális képfelvételt és képfeldolgozást a gyakorlatban már az ötvenes évek elejétol kezdték alkalmazni. A számítógépes

Részletesebben

4. A FORGÁCSOLÁS ELMÉLETE. Az anyagleválasztás a munkadarab és szerszám viszonylagos elmozdulása révén valósul meg. A forgácsolási folyamat

4. A FORGÁCSOLÁS ELMÉLETE. Az anyagleválasztás a munkadarab és szerszám viszonylagos elmozdulása révén valósul meg. A forgácsolási folyamat 4. A FORGÁCSOLÁS ELMÉLETE Az anyagleválasztás a munkadarab és szerszám viszonylagos elmozdulása révén valósul meg. A forgácsolási folyamat M(W) - a munka tárgya, u. n. munkadarab, E - a munkaeszközök,

Részletesebben

[ ] Kimagasló teljesítmény sorozatgyártáshoz. HYPERTURN 45. E[M]CONOMY jelentése:

[ ] Kimagasló teljesítmény sorozatgyártáshoz. HYPERTURN 45. E[M]CONOMY jelentése: [ ] E[M]CONOMY jelentése: Kimagasló teljesítmény sorozatgyártáshoz. HYPERTURN 45 Nagyteljesítményű forgácsoló központ komplett esztergálási megmunkálásokhoz HYPERTURN 45 [Y-tengely] [Felső szerszám rendszer]

Részletesebben

AZ ELSŐ MAGYAR NAGYSZILÁRDSÁGÚ/NAGY TELJESÍTŐKÉPESSÉGŰ (NSZ/NT) VASBETON HÍD TERVEZÉSE ÉS ÉPÍTÉSE AZ M-7-ES AUTÓPÁLYÁN

AZ ELSŐ MAGYAR NAGYSZILÁRDSÁGÚ/NAGY TELJESÍTŐKÉPESSÉGŰ (NSZ/NT) VASBETON HÍD TERVEZÉSE ÉS ÉPÍTÉSE AZ M-7-ES AUTÓPÁLYÁN AZ ELSŐ MAGYAR NAGYSZILÁRDSÁGÚ/NAGY TELJESÍTŐKÉPESSÉGŰ (NSZ/NT) VASBETON HÍD TERVEZÉSE ÉS ÉPÍTÉSE AZ M-7-ES AUTÓPÁLYÁN Dr. Farkas János Kocsis Ildikó Németh Imre Bodor Jenő Bán Lajos Tervező Betontechnológus

Részletesebben

890,- 329,- 1.350,- 1.449,- Kegészítők fúrókhoz. BF 16 Vario - Kis méretű, kedvező árfekvésű fúró-maró gép az igényes modellépítők részére

890,- 329,- 1.350,- 1.449,- Kegészítők fúrókhoz. BF 16 Vario - Kis méretű, kedvező árfekvésű fúró-maró gép az igényes modellépítők részére Kegészítők fúrókhoz Fémmegmunkálás ipari és kereskedelmi célra mill BF 16 Vario - Kis méretű, kedvező árfekvésű fúró-maró gép az igényes modellépítők részére Sokoldalú alkalmazási lehetőség Minden vezeték

Részletesebben

EXTOX-UNI K1/K2 TELEPÍTETT GÁZÉRZÉKELŐ KÉSZÜLÉK MŰSZERKÖNYV. www.gazerzekelo.hu

EXTOX-UNI K1/K2 TELEPÍTETT GÁZÉRZÉKELŐ KÉSZÜLÉK MŰSZERKÖNYV. www.gazerzekelo.hu EXTOX-UNI K1/K2 TELEPÍTETT GÁZÉRZÉKELŐ KÉSZÜLÉK MŰSZERKÖNYV www.gazerzekelo.hu Gyártó : MŰSZER AUTOMATIKA KFT. 2030: Érd, Alsó u. 10., Pf. 56. Telefon : {06/23} 365-087, -152, -280, 366-748, -838 Telefax:

Részletesebben

Terra Kombi Kombinátor. Gépkönyv

Terra Kombi Kombinátor. Gépkönyv Terra Kombi Kombinátor Gépkönyv l./ ÁLTALÁNOS ISMERTETÉS 1.1 Munkagépek-felhasználási-területe Tavaszi és őszi vetésű növények magágykészítése Kelőfélben lévő gyomok szántóföldi irtása Mütrágyák, vegyszerek

Részletesebben

E[M]CONOMY. jelentése: Minden igényt kielégítő tökéletes megoldások marásra. www.emco-world.com

E[M]CONOMY. jelentése: Minden igényt kielégítő tökéletes megoldások marásra. www.emco-world.com [ E[M]CONOMY ] jelentése: Minden igényt kielégítő tökéletes megoldások marásra. www.emco-world.com Együttműködések megteremtése és kihasználása. Emco csoport. Az EMCO-csoport a szerszámgépgyártó szektor

Részletesebben

EVO600 EVO600SC EVO800 EVO1200 ACE800E ACE500ET

EVO600 EVO600SC EVO800 EVO1200 ACE800E ACE500ET Elektromechanikus motor tolókapukhoz. Telepítői és felhasználói leírás JELLEMZŐK Az EVO és ACE500ET-800E tolómotor sorozat a tolókapuk bármely változatához használható, köszönhetően a különböző teljesítményszinteknek,

Részletesebben

(11) Lajstromszám: E 008 361 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA

(11) Lajstromszám: E 008 361 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA !HU000008361T2! (19) HU (11) Lajstromszám: E 008 361 (13) T2 MAGYAR KÖZTÁRSASÁG Szellemi Tulajdon Nemzeti Hivatala EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 04 021637 (22) A bejelentés

Részletesebben

TERMÉKISMERTETŐ. NCT KFT. 1148 BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: 12158791-2-42, CÉGJEGYZÉKSZÁM: nct@nct.hu

TERMÉKISMERTETŐ. NCT KFT. 1148 BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: 12158791-2-42, CÉGJEGYZÉKSZÁM: nct@nct.hu www.nct.hu Tárgy: NCT KFT. 1148 BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: 12158791-2-42, CÉGJEGYZÉKSZÁM: nct@nct.hu 01-09-560655, EU. ADÓSZÁM: HU 121 58 791, TEL +36 1 46 76 300, FAX +36 1 46 76 309 BNC-5000 és

Részletesebben

Forgató hajtások SAEx 07.2 SAEx 16.2 SAREx 07.2 SAREx 16.2 hajtómű vezérléssel AUMA MATIC AMExC 01.1

Forgató hajtások SAEx 07.2 SAEx 16.2 SAREx 07.2 SAREx 16.2 hajtómű vezérléssel AUMA MATIC AMExC 01.1 Forgató hajtások SAEx 07.2 SAEx 16.2 SAREx 07.2 SAREx 16.2 hajtómű vezérléssel AUMA MATIC AMExC 01.1 Üzemeltetési utasítás Szerelés, kezelés, üzembe helyezés Tartalomjegyzék AMExC 01.1 Először olvassa

Részletesebben

Analóg kijelzésû mutatós villamos mérõmûszerek

Analóg kijelzésû mutatós villamos mérõmûszerek Analóg kijelzésû mutatós villamos mérõmûszerek MÛSZAKI ISMERTETÕ A villamos vagy nem villamos mennyiségek villamos úton történõ mérésére alkalmas mechanikai szerkezeteket elektromechanikus mérõmûszereknek

Részletesebben

Keresztmetszeti megmunkálás egyengető-, vastagoló-, és kombinált gyalugépekkel

Keresztmetszeti megmunkálás egyengető-, vastagoló-, és kombinált gyalugépekkel Pagonyné Mezősi Marietta Keresztmetszeti megmunkálás egyengető-, vastagoló-, és kombinált gyalugépekkel A követelménymodul megnevezése: Alapvető tömörfa megmunkálási feladatok A követelménymodul száma:

Részletesebben

Megmunkáló központok munkadarab ellátása, robotos kiszolgálás

Megmunkáló központok munkadarab ellátása, robotos kiszolgálás Megmunkáló központok munkadarab ellátása, robotos kiszolgálás Magyarkúti József BGK-AGI 2009 Figyelem! Az előadásvázlat nem helyettesíti a tankönyvet Dr. Nagy P. Sándor: Gyártóberendezések és rendszerek

Részletesebben

15.KÚPKEREKEK MEGMUNKÁLÁSA ÉS SZERSZÁMAI

15.KÚPKEREKEK MEGMUNKÁLÁSA ÉS SZERSZÁMAI 15.KÚPKEREKEK MEGMUNKÁLÁSA ÉS SZERSZÁMAI Alapadatok Egymást szög alatt metsző tengelyeknél a hajtást kúpkerékpárral valósítjuk meg (15.1 ábra). A gördülő felületek kúpok, ezeken van kiképezve a kerék fogazata.

Részletesebben

III. BÉLA SZAKKÉPZŐ ISKOLA ÉS KOLLÉGIUM HELYI TANTERV ELEKTROTECHNIKA-ELEKTRONIKA SZAKMACSOPORT AUTOMATIKAI TECHNIKUS

III. BÉLA SZAKKÉPZŐ ISKOLA ÉS KOLLÉGIUM HELYI TANTERV ELEKTROTECHNIKA-ELEKTRONIKA SZAKMACSOPORT AUTOMATIKAI TECHNIKUS III. ÉLA SZAKKÉPZŐ ISKOLA ÉS KOLLÉGIUM HELYI TANTERV ELEKTROTECHNIKA-ELEKTRONIKA SZAKMACSOPORT AUTOMATIKAI TECHNIKUS 54 523 04 1000 00 00 K é s z ü l t : Az 17723-2/2011. VIII. 25. k ö z l e m é n yb e

Részletesebben

2010.4.10. Az Európai Unió Hivatalos Lapja L 91/1. (Nem jogalkotási aktusok) IRÁNYELVEK

2010.4.10. Az Európai Unió Hivatalos Lapja L 91/1. (Nem jogalkotási aktusok) IRÁNYELVEK 2010.4.10. Az Európai Unió Hivatalos Lapja L 91/1 II (Nem jogalkotási aktusok) IRÁNYELVEK A BIZOTTSÁG 2010/22/EU IRÁNYELVE (2010. március 15.) a mezőgazdasági és erdészeti traktorok típusjóváhagyására

Részletesebben

AutoN cr. Automatikus Kihajlási Hossz számítás AxisVM-ben. elméleti háttér és szemléltető példák. 2016. február

AutoN cr. Automatikus Kihajlási Hossz számítás AxisVM-ben. elméleti háttér és szemléltető példák. 2016. február AutoN cr Automatikus Kihajlási Hossz számítás AxisVM-ben elméleti háttér és szemléltető példák 2016. február Tartalomjegyzék 1 Bevezető... 3 2 Célkitűzések és alkalmazási korlátok... 4 3 Módszertan...

Részletesebben

MUNKAANYAG. Földi László. Méret- és alakellenőrzések idomszerekkel, speciális mérőeszközökkel. A követelménymodul megnevezése:

MUNKAANYAG. Földi László. Méret- és alakellenőrzések idomszerekkel, speciális mérőeszközökkel. A követelménymodul megnevezése: Földi László Méret- és alakellenőrzések idomszerekkel, speciális mérőeszközökkel A követelménymodul megnevezése: Általános anyagvizsgálatok és geometriai mérések A követelménymodul száma: 0225-06 A tartalomelem

Részletesebben

11. Tétel Ismertesse, mutassa be a kisfeszültségű mechanikus vezérlésű kapcsolókészülékeket!

11. Tétel Ismertesse, mutassa be a kisfeszültségű mechanikus vezérlésű kapcsolókészülékeket! 11. Tétel Ismertesse, mutassa be a kisfeszültségű mechanikus vezérlésű kapcsolókészülékeket! A kapcsolókészülékek kiválasztása A készülékek kiválasztásánál figyelembe kell venni a légköri és klimatikus

Részletesebben

Szent László SZKI Szekszárd HELYI TANTERV

Szent László SZKI Szekszárd HELYI TANTERV Szent László SZKI Szekszárd Készítette: Kozár István 2007 HELYI TANTERV Gépészet SZAKMACSOPORT Gépiforgácsoló SZAKMA OKJ SZÁMA: 31 521 09 1000 00 00 ÉRVÉNYES: 2007-től 1 / Feladatok, ismeretek, készségek

Részletesebben

Marógépek, megmunkáló központok

Marógépek, megmunkáló központok 1 Marógépek, megmunkáló központok Készült 2010-2011 években a Marcali, Barcs, Kadarkút, Nagyatád Szakképzés Szervezési Társulás részére a TÁMOP-2.2.3-09/1-2009-0016 azonosítószámú projekt keretében HAGYOMÁNYOS

Részletesebben

SZABADALMI LEÍRÁS SZOLGÁLATI TALÁLMÁNY

SZABADALMI LEÍRÁS SZOLGÁLATI TALÁLMÁNY MAGYAR NÉPKÖZTÁRSASÁG SZABADALMI LEÍRÁS SZOLGÁLATI TALÁLMÁNY Bejelentés napja 1970. IX. 22. (CE-781) Nemzetközi osztályozás: G Ot n 1/00, G 01 n 3/00, G 01 n 25/00 ORSZÁGOS TALÁLMÁNYI HIVATAL Közzététel

Részletesebben

21/1998. (IV. 17.) IKIM rendelet. a gépek biztonsági követelményeiről és megfelelőségének tanúsításáról. Általános rendelkezések

21/1998. (IV. 17.) IKIM rendelet. a gépek biztonsági követelményeiről és megfelelőségének tanúsításáról. Általános rendelkezések 21/1998. (IV. 17.) IKIM rendelet a gépek biztonsági követelményeiről és megfelelőségének tanúsításáról A fogyasztóvédelemről szóló 1997. évi CLV. törvény 56. -ának a) pontjában kapott felhatalmazás alapján

Részletesebben

MOTECK SW-280 (D1) Szárnyas kapu nyitó Használati és üzembe helyezési utasítás

MOTECK SW-280 (D1) Szárnyas kapu nyitó Használati és üzembe helyezési utasítás MOTECK SW-280 (D1) Szárnyas kapu nyitó Használati és üzembe helyezési utasítás A mozgató motorok tökéletes működéséhez a kapuszárnyaknak a következő feltételeket kell teljesíteniük : Erős, stabil felépítés,

Részletesebben

T Ö R P E M O T O R O K

T Ö R P E M O T O R O K VILLANYSZERELŐ KÉPZÉS 2 0 1 5 T Ö R P E M O T O R O K ÖSSZEÁLLÍTOTTA NAGY LÁSZLÓ MÉRNÖKTANÁR - 2 - Tartalomjegyzék Törpemotorok fogalma...3 Reluktancia motor...3 Árnyékolt pólusú motor...3 Szervomotorok...4

Részletesebben

MUNKAANYAG. Szabó László. Oldható kötések alkalmazása, szerszámai, technológiája. A követelménymodul megnevezése: Épületgépészeti alapfeladatok

MUNKAANYAG. Szabó László. Oldható kötések alkalmazása, szerszámai, technológiája. A követelménymodul megnevezése: Épületgépészeti alapfeladatok Szabó László Oldható kötések alkalmazása, szerszámai, technológiája A követelménymodul megnevezése: Épületgépészeti alapfeladatok A követelménymodul száma: 0109-06 A tartalomelem azonosító száma és célcsoportja:

Részletesebben

45. sz. laboratótiumi gyakorlat Elektronikus motorvédelem vizsgálata

45. sz. laboratótiumi gyakorlat Elektronikus motorvédelem vizsgálata 45. sz. laboratótiumi gyakorlat Elektronikus motorvédelem vizsgálata 1. Elméleti alapok Az erőművekben üzemelő nagyfeszültségű, nagyteljesítményű háromfázisú motorok, valamint a különböző ipari és egyéb

Részletesebben

Szoftver-ergonómiára vonatkozó szabvány, avagy ISO 9241

Szoftver-ergonómiára vonatkozó szabvány, avagy ISO 9241 Szoftver-ergonómiára vonatkozó szabvány, avagy ISO 9241 Ez a szabvány támpontokat ad a fejlesztőknek ahhoz, hogy ergonómikus rendszert tudjanak létrehozni. Az ISO 9241-es szabvány célja a képernyős munka

Részletesebben

ProxerGate5 Glass. Teljes magasságú biztonsági forgókapu. Műszaki leírás: Procontrol ProxerGate5 Glass

ProxerGate5 Glass. Teljes magasságú biztonsági forgókapu. Műszaki leírás: Procontrol ProxerGate5 Glass ProxerGate5 Glass Teljes magasságú biztonsági forgókapu A ProxerGate 5 Glass exkluzív kivitelű, automatikus, motoros működtetésű üvegszárnyas beléptető forgókapu. Kártyaolvasóval vezérelhető, így a beléptető

Részletesebben

(11) Lajstromszám: E 003 837 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA

(11) Lajstromszám: E 003 837 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA !HU000003837T2! (19) HU (11) Lajstromszám: E 003 837 (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 04 767727 (22) A bejelentés napja:

Részletesebben

A 27/2012 (VIII. 27.) NGM rendelet (12/2013 (III.28) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján.

A 27/2012 (VIII. 27.) NGM rendelet (12/2013 (III.28) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján. A 27/2012 (VIII. 27.) NGM rendelet (12/2013 (III.28) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján. Szakképesítés, azonosító száma és megnevezése 34 521 03 Gépi forgácsoló Tájékoztató

Részletesebben

Korszerű technológiák

Korszerű technológiák NGB_AJ012_1 Forgácsoló megmunkálás (Forgácsolás és szerszámai) Korszerű technológiák Dr. Pintér József 2015. A versenyképesség, termelékenység állandó növelési kényszere kihívást jelent a technológia fejlesztésének.

Részletesebben

XL 3 4000. Álló elosztószekrények SZERELÉSI SEGÉDLET. www.legrand.hu

XL 3 4000. Álló elosztószekrények SZERELÉSI SEGÉDLET. www.legrand.hu XL 3 4000 Álló elosztószekrények SZERELÉSI SEGÉDLET www.legrand.hu A Legrand széles termék kínálata képes megfelelni az Ön minôségi követelményeinek az elismert megbízhatóság, az üzembe helyezés egyszerûsége

Részletesebben
