Általános mérnöki ismeretek

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Általános mérnöki ismeretek"

Mátyás Szabó
8 évvel ezelőtt
Látták:

1 Általános mérnöki ismeretek 3. gyakorlat A mechanikai munka, a teljesítmény, az energiakonverzió és a hőtan fogalmával kapcsolatos számítási példák gyakorlása

2 1. példa Egy (felsőgépházas) felvonó járószékének tömege 1600 kg, teherbírása 4000 N. Az alkalmazott ellensúly a járószék súlyán kívül a maximális hasznos teher felét is kiegyensúlyozza. Határozzuk meg az egyenletes sebesség teheremelés teljesítmény-szükségletét és a felvonó-berendezés teljes hatásfokát, ha feltételezzük, hogy a teheremelés sebessége 0,6 m/sec, a súrlódási veszteségek és a kötél merevségének leküzdéséhez rendelt hatásfok 45%, a motor és a kötéldob közé épített lassító áttétel hatásfoka 65%, a villamos motor hatásfoka 80%.

Határozzuk meg az egyenletes sebesség teheremelés teljesítmény-szükségletét és a felvonó-berendezés teljes hatásfokát, ha

3 1. példa A kötéldob kerületén a súrlódási erőket figyelmen kívül hagyva, mivel ezeket majd egy speciális hatásfokkal vesszük számításba, a terhelt járószék súlyának és az ellensúlynak a különbsége hat, ami: F k = (G jsz + G r ) G e = ( ) = 2000 N. F k = kötélerő, G r = maximális terhelés, G jsz = járószék súlya, G e = ellensúly A súrlódás nélkül számított, tehát a hasznos teljesítmény: P h = F k * v e = 2000 * 0,6 = 1200 W. A dob tengelyén ennél nagyobb teljesítmény szükséges hiszen le kell küzdeni a két aknában jelentkező súrlódást és a kötél merevségét is: P dob = P h /η dob = 1,2 kw / 0,45 = 2,7 kw.

F k = kötélerő, G r = maximális terhelés, G jsz = járószék súlya, G e = ellensúly A súrlódás nélkül számított, tehát a hasznos teljesítmény: P h = F k * v e

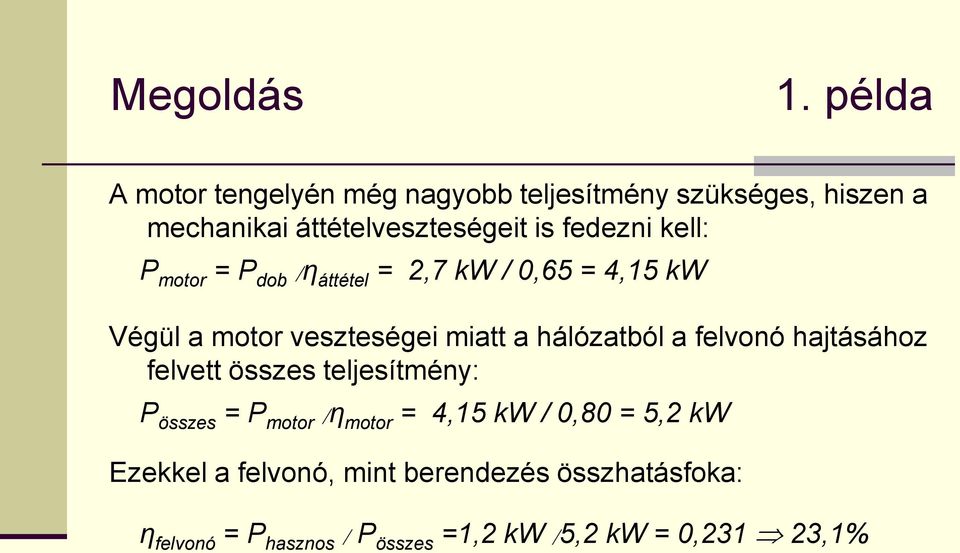

4 1. példa A motor tengelyén még nagyobb teljesítmény szükséges, hiszen a mechanikai áttételveszteségeit is fedezni kell: P motor = P dob /η áttétel = 2,7 kw / 0,65 = 4,15 kw Végül a motor veszteségei miatt a hálózatból a felvonó hajtásához felvett összes teljesítmény: P összes = P motor /η motor = 4,15 kw / 0,80 = 5,2 kw Ezekkel a felvonó, mint berendezés összhatásfoka: η felvonó = P hasznos / P összes =1,2 kw /5,2 kw = 0,231 23,1%

hálózatból a felvonó hajtásához felvett összes teljesítmény: P összes = P motor /η motor = 4,15 kw / 0,80 =

5 1. példa Ehhez az eredményhez eljuthattunk volna a részhatásfokok összeszorzásával is, mivel a rendszer sorba kapcsolt típusú: η felvonó = η dob * η áttétel * η motor = 0,45 * 0,65 * 0,80 = 0,234 23,4% Természetesen a második eredmény a "pontos", amitől az első eltérése a számítások során tett többszöri kerekítés következménye.

motor = 0,45 * 0,65 * 0,80 = 0,234 23,4% Természetesen a második eredmény a

6 2. példa Egy 25 -os lejtésű kétvágányú siklón felfelé irányuló anyagszállítás folyik. Az 500 kg tömegű csillébe 1000 kg tömegű zúzott kő rakható be. Határozzuk meg a 650 mm külső átmérőjű kötéldob és az 1500 ford/min fordulatszámú villamosmotor közé beépítendő fogaskerék-hajtómű áttételét valamint a villamosmotor szükséges teljesítményét, ha tudjuk, hogy a csillék haladási sebessége 50 m/min, a gördülési ellenállás értéke 0,02, a kötéldobnál 85 %-os, a hajtóműnél 60 %-os a villamosmotornál pedig 80 %-os hatásfokkal kell számolnunk. Rajzoljuk fel az energiafolyam ábrát a veszteségek szemléltetésére!

villamosmotor szükséges teljesítményét, ha tudjuk, hogy a csillék haladási sebessége 50 m/min, a gördülési ellenállás értéke 0,02, a kötéldobnál 85

7 2. példa A lejtőn felfelé haladó megrakott kocsi erőjátéka az alábbi ábrán látható: A G c csille súlyát jelentő erőt felbonthatjuk egy kötélirányú és egy lejtőre merőleges erő vektorra.

8 2. példa Az ábra jelöléseit alkalmazva a K 1 kötélerő ellen a csille és a teher súlyának lejtő irányú összetevője és a gördülési ellenállás hat: K 1 = (G cs + G teher ) sinα + F g = (G cs + G teher ) sinα + μ g (G cs + G teher ) cosα K 1 = (G cs + G teher ) (sinα + μ g cosα) K 1 = (500 kg kg) 9,81 m/s² (sin25 + 0,02 cos25 ) = 6611 N

teher ) sinα + F g = (G cs + G teher ) sinα + μ g (G cs + G teher ) cosα K 1 = (G cs

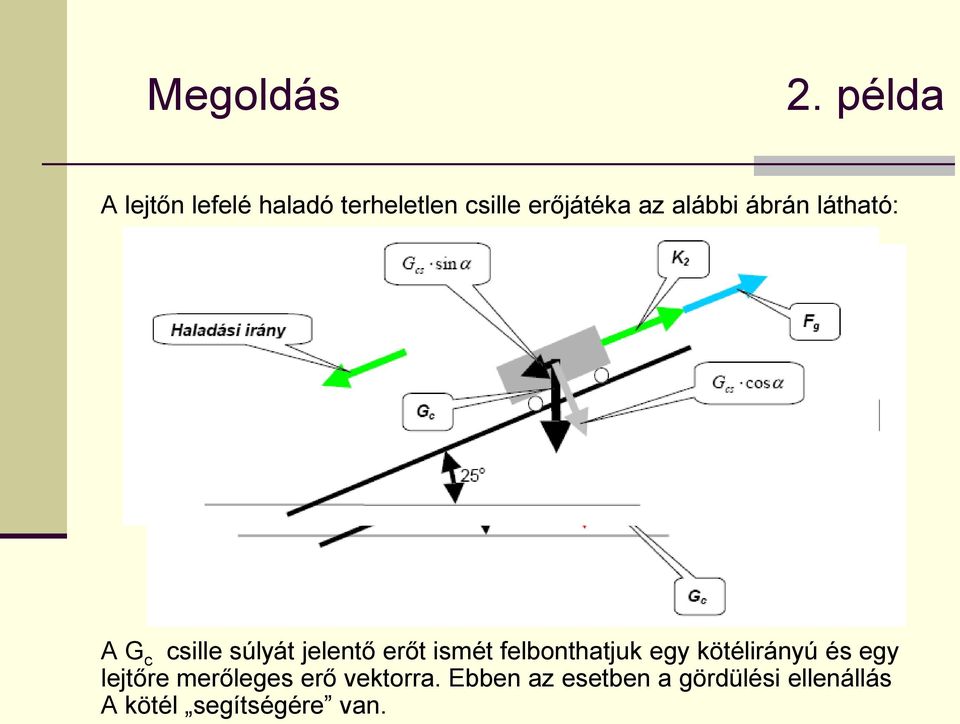

9 2. példa A lejtőn lefelé haladó terheletlen csille erőjátéka az alábbi ábrán látható: A G c csille súlyát jelentő erőt ismét felbonthatjuk egy kötélirányú és egy lejtőre merőleges erő vektorra. Ebben az esetben a gördülési ellenállás A kötél segítségére van.

felbonthatjuk egy kötélirányú és egy lejtőre merőleges erő

10 2. példa Az ábra jelöléseit alkalmazva a K 2 kötélerő ellen a csille súlyának lejtő irányú összetevője hat, míg a gördülési ellenállás segíti: K 2 = G cs sinα - F g = G cs sinα - μ g G cs cosα K 1 = G cs (sinα - μ g cosα) K 1 = 500 kg 9,81 m/s² (sin25 + 0,02 cos25 ) = 2022 N

segíti: K 2 = G cs sinα - F g = G cs sinα - μ g G cs cosα K 1 = G cs

11 2. példa A dob kerületén a két kötélerő különbségeként megjelenő kerületi erő "végez munkát": F k = K 1 K 2 = 6611 N 2022 N = 4589 N A dob tengelyét terhelő nyomaték: M dob = F k d/2 = 4598 N 065/2 m = 1491 Nm Ellenőrizze az eredmény helyességét!

2022 N = 4589 N A dob tengelyét terhelő nyomaték: M dob = F k

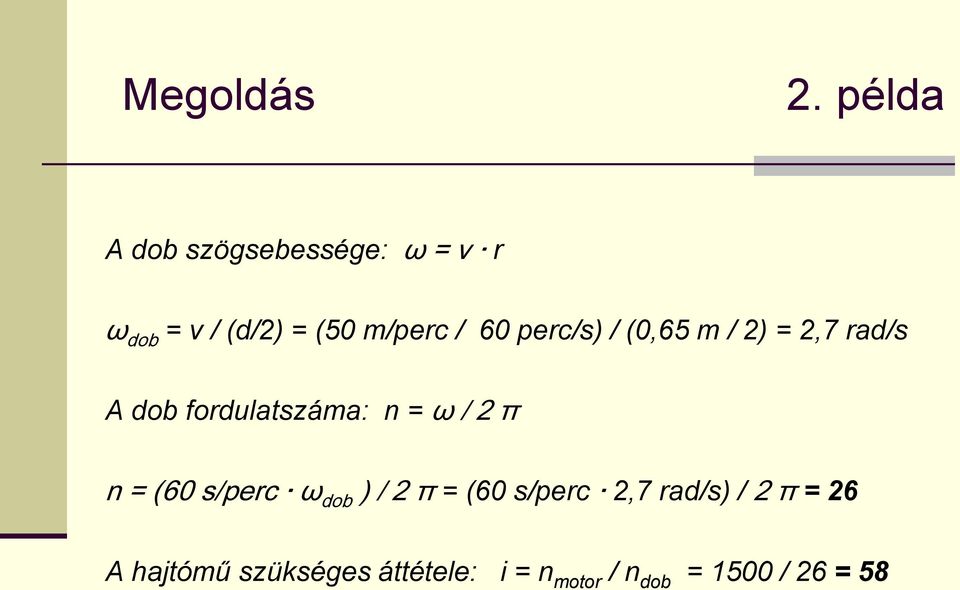

12 2. példa A dob szögsebessége: ω = v r ω dob = v / (d/2) = (50 m/perc / 60 perc/s) / (0,65 m / 2) = 2,7 rad/s A dob fordulatszáma: n = ω / 2 π n = (60 s/perc ω dob ) / 2 π = (60 s/perc 2,7 rad/s) / 2 π = 26 A hajtómű szükséges áttétele: i = n motor / n dob = 1500 / 26 = 58

13 2. példa A hasznos teljesítmény: P h = M dob ω dob = 1491 Nm 2,7 1/s = 4026 W A dob tengelyén szükséges teljesítmény: P dob = M dob ω dob / η dob = (1491 Nm 2,7 1/s ) / 0,85 = 4736 W A hajtómű behajtó tengelyén szükséges teljesítmény: P hajtómű = P dob / η hajtómű = 4736 W / 0,6 = 7893 W A hajtómű behajtó tengelyén szükséges teljesítmény: P motor = P hajtómű / η motor = 7893 W / 0,8 = 9866 W

behajtó tengelyén szükséges teljesítmény: P hajtómű = P dob / η hajtómű = 4736 W / 0,6 = 7893 W A

14 2. példa motor teljesítmény hasznos teljesítmény villamos motor hajtómű kötéldob vesztesége vesztesége vesztesége

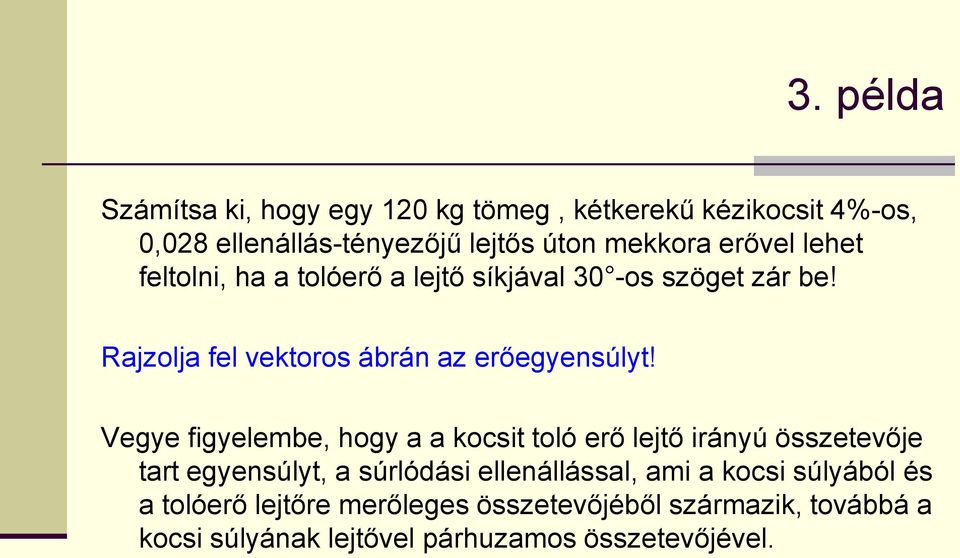

15 3. példa Számítsa ki, hogy egy 120 kg tömeg, kétkerekű kézikocsit 4%-os, 0,028 ellenállás-tényezőjű lejtős úton mekkora erővel lehet feltolni, ha a tolóerő a lejtő síkjával 30 -os szöget zár be! Rajzolja fel vektoros ábrán az erőegyensúlyt! Vegye figyelembe, hogy a a kocsit toló erő lejtő irányú összetevője tart egyensúlyt, a súrlódási ellenállással, ami a kocsi súlyából és a tolóerő lejtőre merőleges összetevőjéből származik, továbbá a kocsi súlyának lejtővel párhuzamos összetevőjével.

Vegye figyelembe, hogy a a kocsit toló erő lejtő irányú összetevője tart egyensúlyt, a súrlódási ellenállással, ami a

16 3. példa A lejtő menti erőjáték felvázolása után az egyensúly a következők szerint fejezhető ki: F cos30 = μ (G cosα + F sin30 ) + G sinα Az összefüggésben α a lejtő hajlásszöge a vízszinteshez. Ebből a tolóerő kb. 96 N.

μ (G cosα + F sin30 ) + G sinα Az összefüggésben α a

17 4. példa Egy gépjármű motorja 22 kw teljesítményt ad le. A gépjármű fogyasztása 8 kg benzin 100 km út megtétele alatt. Mekkora a motor fajlagos üzemanyag-fogyasztása, ha a gépjármű 80 km/h egyenletes sebességgel halad? Mekkora a fajlagos hőfogyasztás, ha a benzin fűtő értéke 42 MJ/kg? Mekkora a motor hatásfoka?

Mekkora a motor fajlagos üzemanyag-fogyasztása, ha a gépjármű 80 km/h

18 4. példa Fajlagos fogyasztás: teljesítményegységre vonatkoztatott időegységenkénti tüzelőanyag fogyasztás. b m P üa h m t t P h kg km 100 h 22kW km 0,291 kg kwh A definicióban rögzített összefüggést az idővel bővítjük (tört számlálóját és nevezőjét), akkor a számlálóban szereplő m t érték adott, a nevezőbe pedig beírhatjuk a 100 km út megtételének az idejét. Egyszerűsítésekkel számítható az eredmény.

b m P üa h m t t P h kg 8 100 km 100 h 22kW 80 100 km 0,291 kg kwh A definicióban rögzített

19 4. példa A fajlagos hőfogyasztás a fajlagos fogyasztásból (b) a H fűtőérték ismeretében kiszámítható (3,6 MJ = 1 kwh): q b H 0,291 kg kwh MJ 42 kg 12,222 MJ kwh 3,395 kj kj Az η hatásfok és a q fajlagos hőfogyasztás egymás reciprokai, tehát: 1 q 1 3,395 0,29

0,291 kg kwh MJ 42 kg 12,222 MJ kwh 3,395 kj kj Az η hatásfok és

20 5. példa Egy gépcsoport 80 százalékos hatásfokú villamos motorból, 95 százalékos hatásfokú hajtóműből, és 72 százalékos hatásfokú szállítógépből áll. Mekkora a gépcsoport hatásfoka? MEGOLDÁS: η = η 1 * η 2 * η 3 = 0,547 54,7%

százalékos hatásfokú szállítógépből áll.

21 6. példa Számítsa ki a terhelési tényezőjét annak a P = 12 kw -os villamos motornak, amelyik n=1440 1/min fordulatszám mellett 66 Nm forgatónyomatékot szolgáltat! Megoldás n = /min = 24 1/s P 1 = M ω = M 2 π n = 66 Nm /s = W P 1 = 9,95 kw x = P 1 / P = 9,95 kw / 12 kw = 0, ,9%

22 7. példa Egy gép hajtásához M = 60 Nm nyomaték szükséges n = /min fordulatszámon, míg a fellépő veszteség P V = 2 kw. Mekkora ennek a gépnek a hatásfoka? Megoldás n = /min = 24 1/s P BE = M ω = M 2 π n = 60 Nm /s = W P 1 = 9,04 kw η = (P BE - P V ) / P BE = (9,04-2) kw / 9,04 kw = 0,77 77%

23 8. példa Egy családi ház fűtési hőteljesítmény igénye (hőveszteség): Q = 7,5 kw. Számítsa ki a napi földgáz fogyasztást (V H =?), ha a gáz fűtőértéke H= 34 MJ/m³ és a kazán hatásfoka η = 0,80! Mennyi a homlokzat átl. hőátbocsátási tényezője (k), ha a külső felület A=200 m² és a hőfokkülönbség Δt=35 C? Megoldás 1 kwh = 3,6 MJ H = 9,4 kwh/m³ t=24h Q = Q t = 180 kwh Q BE = H V H = Q / η V H = Q / η / H V H = 180 kwh / 0,8 / 9,4 kwh/m³ = 23,8 m³ Q = k A ΔT k = Q / A ΔT = 7500 W / 200 m² / 35 C k = 1,071 W/(m² C)

24 9. példa Egy szélerőműnél a szélturbina által a generátornak átadott teljesítmények a következők: t 1 = 5 órán keresztül P 1 = 55 kw, t 2 = 5 órán keresztül P 2 = 60 kw, t 3 = 9 órán keresztül P 3 = 75 kw. Határozza meg 1. a napi energia termelést, ha a generátor hatásfoka η = 85%, 2. az átlagos villamos teljesítményt, 3. A generátor átlagos terhelését százalékban, ha a névleges teljesítménye P = 100 kw.

25 9. példa A szélerőmű turbináin felvett teljesítmény: E BE = (P i t i ) = 1550 kwh 1. A napi átlagos energiatermelés: E KI = η E BE = 1318 kwh 2. Az átlagos villamos teljesítmény: P ÁTL = E KI / t i = 54,9 kw 3. A generátor átlagos terhelése: x = P ÁTL / P = 0,55 55%
