1 A 27/2012 (VIII. 27.) NGM rendelet (12/2013 (III.28) NGM rendelet által módosított) szakmai és vizsgakövetelménye alapján. Szakképesítés, azonosító száma és megnevezése Erősáramú berendezések felülvizsgálója Tájékoztató A vizsgázó az első lapra írja fel a nevét! Ha a vizsgafeladat kidolgozásához több lapot használ fel, a nevét valamennyi lapon fel kell tüntetnie, és a lapokat sorszámmal el kell látnia. Használható segédeszköz: -- Értékelési skála: pont 5 (jeles) pont 4 (jó) pont 3 (közepes) pont 2 (elégséges) 0 50 pont 1 (elégtelen) A javítási-értékelési útmutatótól eltérő helyes megoldásokat is el kell fogadni. A vizsgafeladat értékelési súlyaránya: 40%. T 1/5

Ha a vizsgafeladat kidolgozásához több lapot használ fel, a nevét valamennyi lapon fel kell tüntetnie, és a lapokat sorszámmal el kell látnia.

2 A szóbeli vizsgatevékenység alól mentesülhet az a vizsgázó, aki a I. írásbeli vizsgarészből (tesztkérdések) 81 pontot elér, és a fakultatív feladatok valamennyi feladatát hibátlanul megoldja. I. Tesztkérdések Karikázza be a válaszok közül a helyes válasz betűjelét! Az áthúzott vagy javított válasz nem elfogadható. Mindegyik feladatban minden helyes válasz 5-5 pontot ér. 1. Egy villamos berendezés C tűzveszélyes besorolású épület A tűzveszélyességi osztályú helyiségében van. Az OTSZ szerint milyen gyakran kell felülvizsgálni? a) Évente. b) 3 évente. c) 6 évente. d) 9 évente. 2. Honnan tájékozódhat a munkája során használt szabványok érvényességéről? (Több helyes válasz.) 1 a) A Szabványügyi Közlönyből. b) A Magyar Nemzeti Szabványok Jegyzékéből. c) Az internetről (pl. MSZT honlap). d) A villamos szaklapokból. e) A Magyar Közlönyből. 3. Mi az MSZ HD szerinti hibavédelem? a) A villamos berendezések meghibásodása elleni védelmek közös neve. b) Az érintésvédelem. c) A túláramvédelem. d) A túlfeszültségvédelem. 4. A felsorolt szabványok közül jelölje meg azokat, amelyek a villamos berendezések létesítési előírásaival foglalkoznak! (Több helyes válasz.) 1 a) MSZ HD b) MSZ 1585:2012 c) MSZ d) MSZ 2040 e) MSZ f) MSZ A közcélú kisfeszültségű hálózatra (U 0 = 230 V) kapcsolt háromfázisú, Y kapcsolású fogyasztó egy-egy tekercsében 10 A áram folyik cos = 0,8 mellett. Mekkora a fogyasztó hálózatból felvett teljesítménye (P 3f ) és árama (Iv)? 10 pont / a) P 3f = 5520 W b) P 3f = 9600 W c) P 3f = 3187 W d) I V = 10 A e) I V = 17,3 A f) I V = 5,77 A T 2/5

Egy villamos berendezés C tűzveszélyes besorolású épület A tűzveszélyességi osztályú helyiségében van. Az OTSZ szerint milyen gyakran kell felülvizsgálni? a) Évente. b) 3 évente. c) 6 évente.

3 6. Melyik szabvány szerint kell a hálózatok szigetelési ellenállásának mérését végezni? a) MSZ HD b) MSZ 1585:2012 c) MSZ d) MSZ 2040 e) MSZ f) MSZ Az A és B tűzveszélyességi osztályon belül milyen szempont alapján kell megválasztani a villamos veszélyességi fokozatot? a) A robbanásveszélyes anyag előfordulásának valószínűsége alapján. b) A robbanás okozta károk nagysága alapján. c) A Tűzvédelmi Utasítás besorolása alapján. 8. Robbanásveszélyes helyiséget vizsgál, ahol a rögzített, törpefeszültségű világítási berendezéseket egysarkú kapcsolókkal működtetik. Hogyan minősít? a) Megfelelő, mert törpefeszültség esetén nem kell leválasztó kapcsoló. b) Nem felel meg, mert rögzített világítási berendezések esetén minden feszültségszintnél leválasztó kapcsoló kell. c) Nem felel meg, mert robbanásveszélyes helyiségben nem helyezhető el kapcsoló. 9. Mikor avatkozhat be a felülvizsgáló az általa vizsgált villamos berendezés üzemébe? a) Erre a felülvizsgáló hatásköre nem terjed ki, ezért egyáltalán nem avatkozhat be. b) Közvetlen életveszély, illetve baleset elhárítása esetén. c) Akkor, ha szabványtalan villamos berendezést fedezett fel. d) Akkor, ha szabálytalan villamos szerkezetet talált (pl. patkolt biztosítót). 10. Milyen kiválasztó képesség a túláramvédelem szelektivitása? a) A túláramok és a testzárlati áramok megkülönböztetése. b) Csak a beállított értéknél működik, kisebb vagy nagyobb értéknél nem. c) A hibás berendezés kiválasztása. 11. A minősítő iratban milyen módon kezeli a közvetlen életveszélyt jelentő hiányosságot, ha a hibás berendezést azonnal feszültségmentesítették?. a) Mivel a veszélyt elhárították, nem kell bejegyezni. b) A szöveges részben kiemelten kell leírni. c) A következő felújításkor el kell távolítani. 12. A vizsgált berendezés rajzai közül melyiket kell elkészíteni, illetve hivatkozni rá a minősítő iratban? a) A hálózat nyomvonalrajzát. b) Működési kapcsolási rajzot. c) Szerelési kapcsolási rajzot. d) Egyvonalas kapcsolási rajzot. T 3/5

b) A robbanás okozta károk nagysága alapján. c) A Tűzvédelmi Utasítás besorolása alapján. 8.

4 13. Melyik a TN-C-S rendszer meghatározása? a) A nullavezető és a védővezető a hálózat teljes hosszában szétválasztott. b) A nullavezető és a védővezető a hálózat teljes hosszában közösített. c) A védővezető a hálózat egy pontjától külön vezetett. d) A védővezetőt a hálózat különböző pontjaiban leválasztják, vagy egyesítik a nullavezetővel. 14. Mit értünk nullázás alatt? a) A közcélú kisfeszültségű hálózatok földelését. b) Azt, hogy a hálózatot és a fogyasztókat is külön-külön földeljük. c) Azt, hogy a közvetlenül földelt hálózat fogyasztójának testét a hálózat egyik üzemi vezetőjén keresztül kötjük a hálózat földeléséhez. 15. Melyik rendszernél kell az áram-védőkapcsoló helyes működéséhez a földkapacitásokat is figyelembe venni? a) A TN rendszernél. b) A TT rendszernél. c) Az IT rendszernél. d) Az ÁVK azt nem érzékeli, ezért egyiknél sem. II. Fakultatív feladatok a. Számolja ki a motorvédő kismegszakító túlterhelésvédelmén beállítandó áram értékét az alábbi motor alkalmazása esetén! P n = 2,2 kw U n = 3 x 400 V cosφ n = 0,8 η = 0,7 b. Egy elosztóban az egyik áramkör túláramvédelmét megvalósító kismegszakítót kicserélték. Az eredeti C16-os, 6000 A megszakító-képességű helyére C16-os 1,5 kaes került. Az érintésvédelmi minősítő iratban az áramkörnél mért hurokellenállás R h = 0,8 Ω, a mért vonalellenállás (L és N vezető közötti hurokellenállás ) R L = 0,7 Ω. Számítások alapján minősítse a túláramvédelmet! T 4/5

a) A közcélú kisfeszültségű hálózatok földelését. b) Azt, hogy a hálózatot és a fogyasztókat is külön-külön földeljük.

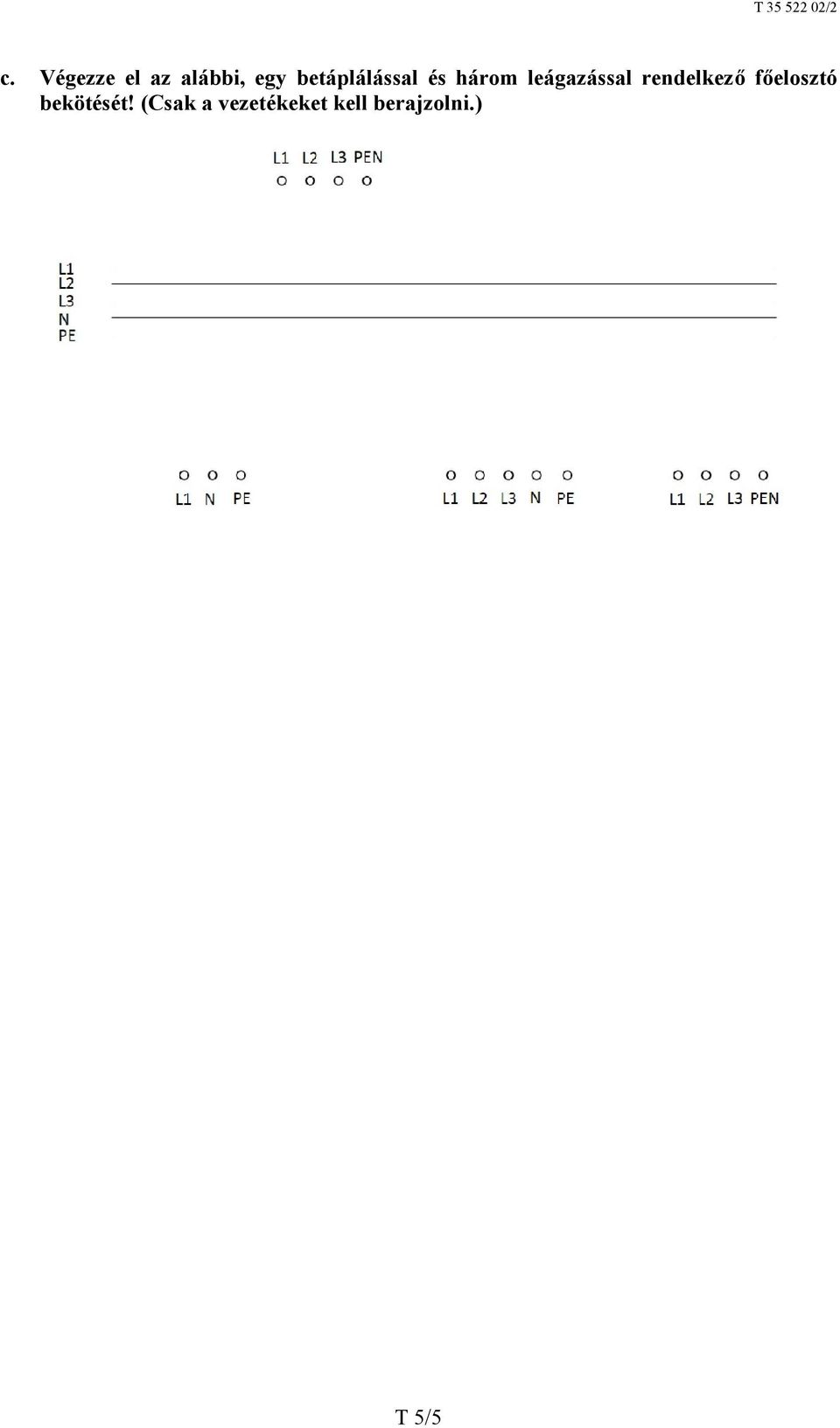

5 c. Végezze el az alábbi, egy betáplálással és három leágazással rendelkező főelosztó bekötését! (Csak a vezetékeket kell berajzolni.) T 5/5
