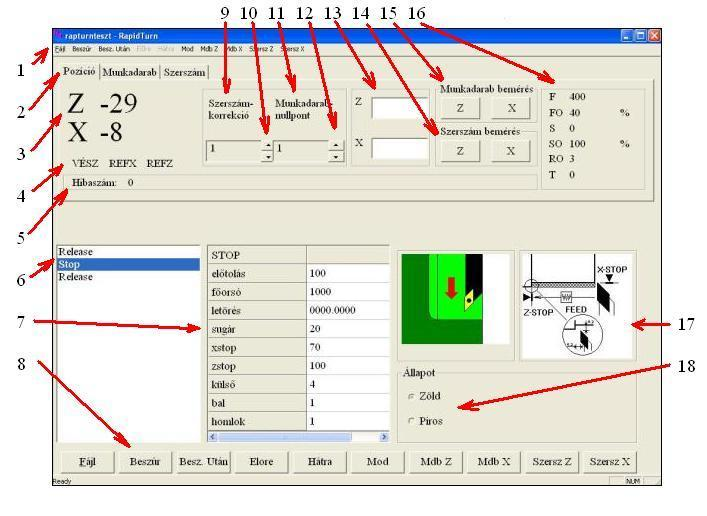

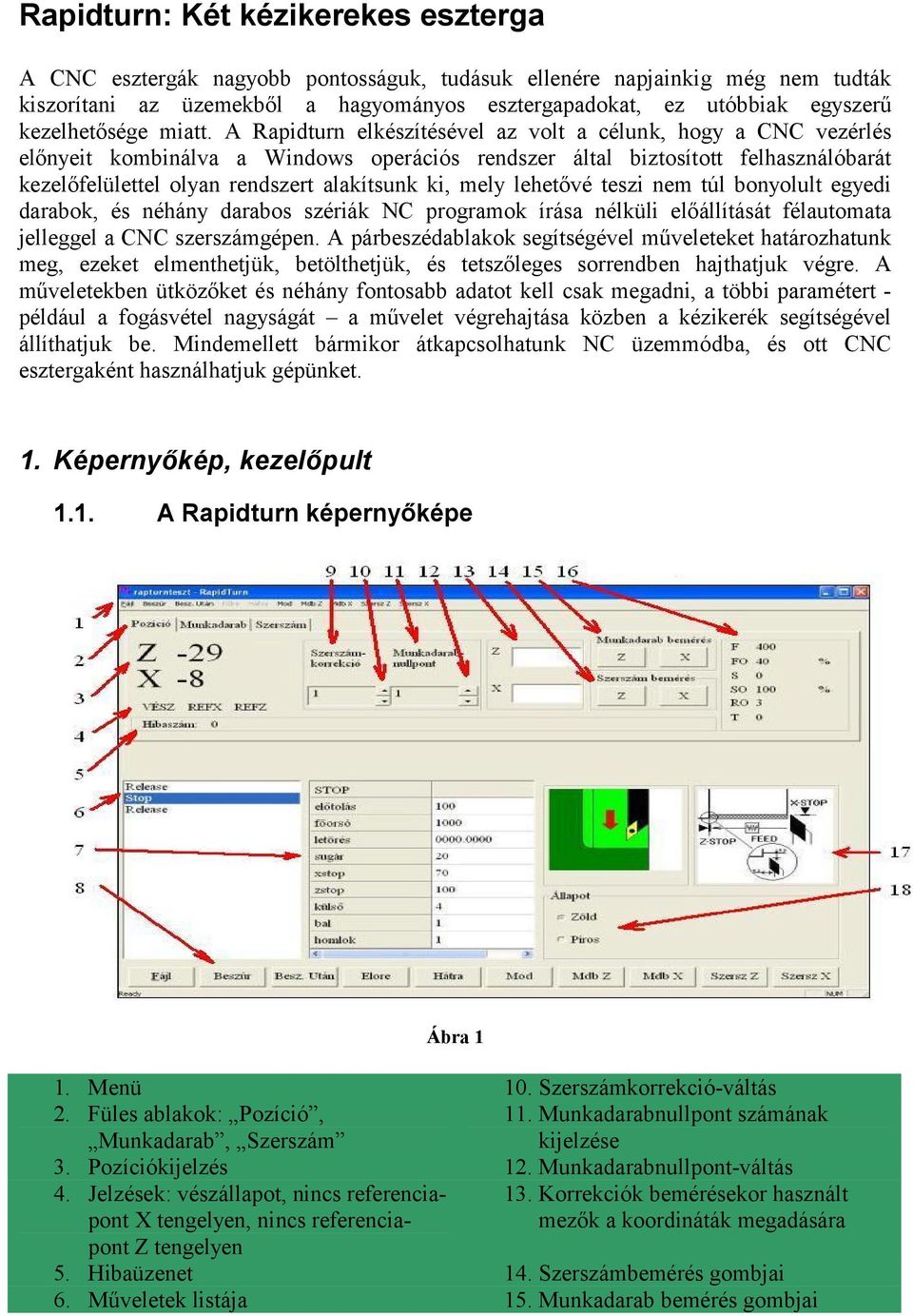

1 Rapidturn: Két kézikerekes eszterga A CNC esztergák nagyobb pontosságuk, tudásuk ellenére napjainkig még nem tudták kiszorítani az üzemekből a hagyományos esztergapadokat, ez utóbbiak egyszerű kezelhetősége miatt. A Rapidturn elkészítésével az volt a célunk, hogy a CNC vezérlés előnyeit kombinálva a Windows operációs rendszer által biztosított felhasználóbarát kezelőfelülettel olyan rendszert alakítsunk ki, mely lehetővé teszi nem túl bonyolult egyedi darabok, és néhány darabos szériák NC programok írása nélküli előállítását félautomata jelleggel a CNC szerszámgépen. A párbeszédablakok segítségével műveleteket határozhatunk meg, ezeket elmenthetjük, betölthetjük, és tetszőleges sorrendben hajthatjuk végre. A műveletekben ütközőket és néhány fontosabb adatot kell csak megadni, a többi paramétert - például a fogásvétel nagyságát a művelet végrehajtása közben a kézikerék segítségével állíthatjuk be. Mindemellett bármikor átkapcsolhatunk NC üzemmódba, és ott CNC esztergaként használhatjuk gépünket. 1. Képernyőkép, kezelőpult 1.1. A Rapidturn képernyőképe Ábra 1 1. Menü 10. Szerszámkorrekció-váltás 2. Füles ablakok: Pozíció, Munkadarab, Szerszám 11. Munkadarabnullpont számának kijelzése 3. Pozíciókijelzés 12. Munkadarabnullpont-váltás 4. Jelzések: vészállapot, nincs referenciapont X tengelyen, nincs referenciapont 13. Korrekciók bemérésekor használt mezők a koordináták megadására Z tengelyen 5. Hibaüzenet 14. Szerszámbemérés gombjai 6. Műveletek listája 15. Munkadarab bemérés gombjai

2 7. A kijelölt művelet paraméterei 16. Kijelzések: előtolás (F), előtolás override, főorsó fordulat, főorsó fordulat override, gyorsmenet override, a beváltott szerszám száma 8. Softkey gombok 17. A kijelölt művelet magyarázó ábrái 9. Szerszámkorrekció számának kijelzése Állapotjelző: ha piros, akkor fut egy automata művelet 1. Kezelőpult I. Ábra 2 1. Kézikerék üzemmód nyomógomb és ellenőrzőlámpa 2. Referenciapont-felvétel üzemmód nyomógomb és ellenőrzőlámpa 3. Kézi adatbevitel üzemmód nyomógomb és ellenőrzőlámpa 4. Kulcsos kapcsoló: két kézikerekes üzemmód 5. JOG gombok 6. NULLFESZ gomb

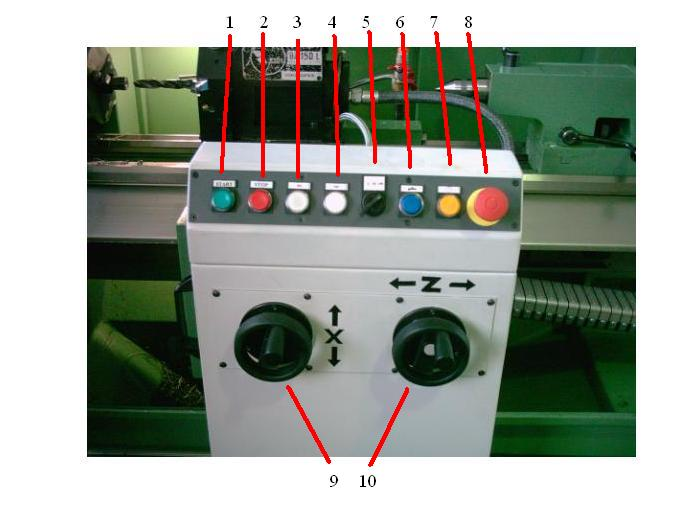

3 2. Kezelőpult II. Ábra 3 1. Start gomb 6. Hűtőfolyadék kapcsoló 2. Stop gomb 7. Szerszámváltás (revolverfej) 3. Főorsó start (M3) 8. Vészstop 4. Főorsó stop (M5) 9. X tengely kézikereke 5. Kézikerék inkremens választó 10. Z tengely kézikereke kapcsoló 2. A gép bekapcsolása 1. Kapcsolja be a főkapcsolót. 2. Győződjön meg róla, hogy a kulcsos kapcsoló (Ábra 2/4) bal helyzetben van-e 3. A billentyűzeten nyomja meg a PC/NC gombot. Ekkor elindul a Windows, majd a Rapidturn program. 4. Nyomja meg a NULLFESZ gombot (Ábra 2/6). A VÉSZ felirat eltűnik a képernyőről (Ábra ¼). 5. Váltson referenciapont üzemmódba (Ábra 2/2), nyomja meg a START - ot (Ábra 3/1), a megfelelő JOG gombok (Ábra 2/5) megnyomásával vegyen fel referencia pontot. A képernyőről eltűnik a REFX, REFZ felirat (Ábra ¼). 6. A kulcsos kapcsolót (Ábra 2/4) fordítsa jobb helyzetbe. A gépi kezelőpulton a

4 kézikerék (Ábra 2/1) és kézi adatbevitel (Ábra 2/2) módot jelző lámpának világítania kell. Ha nem világít, akkor ismételje meg a lépést. 3. Munkadarab bemérése Fogjuk be az 1. kést a tartóba válasszuk ki a nyilakkal (Ábra 1/10) hozzátartozó korrekciót, legyen ez most 1. A le-fel nyilakkal (Ábra 1/12) válasszuk ki a bemérni kívánt munkadarab korrekciót, legyen ez most 1. A Softkey - n (Ábra 1/8) nyomjuk meg a Beszúr gombot, utána pedig az Oldás - t. A művelet listában (Ábra 1/6) most az oldás (Release) van kijelölve. A paraméterek (Ábra 1/7) között kattintsunk a főorsóra, és adjunk meg, mondjuk, 1000 fordulat/percet. Most kattintsunk ugyanitt az előtolásra, és adjunk meg 0.2 mm/fordulatot Nyomjuk meg a START - gombot (Ábra 3/1). Indítsuk el a főorsót előre (Ábra 3/3). 1. A hosszirányú beállítás (Z) Ábra 4

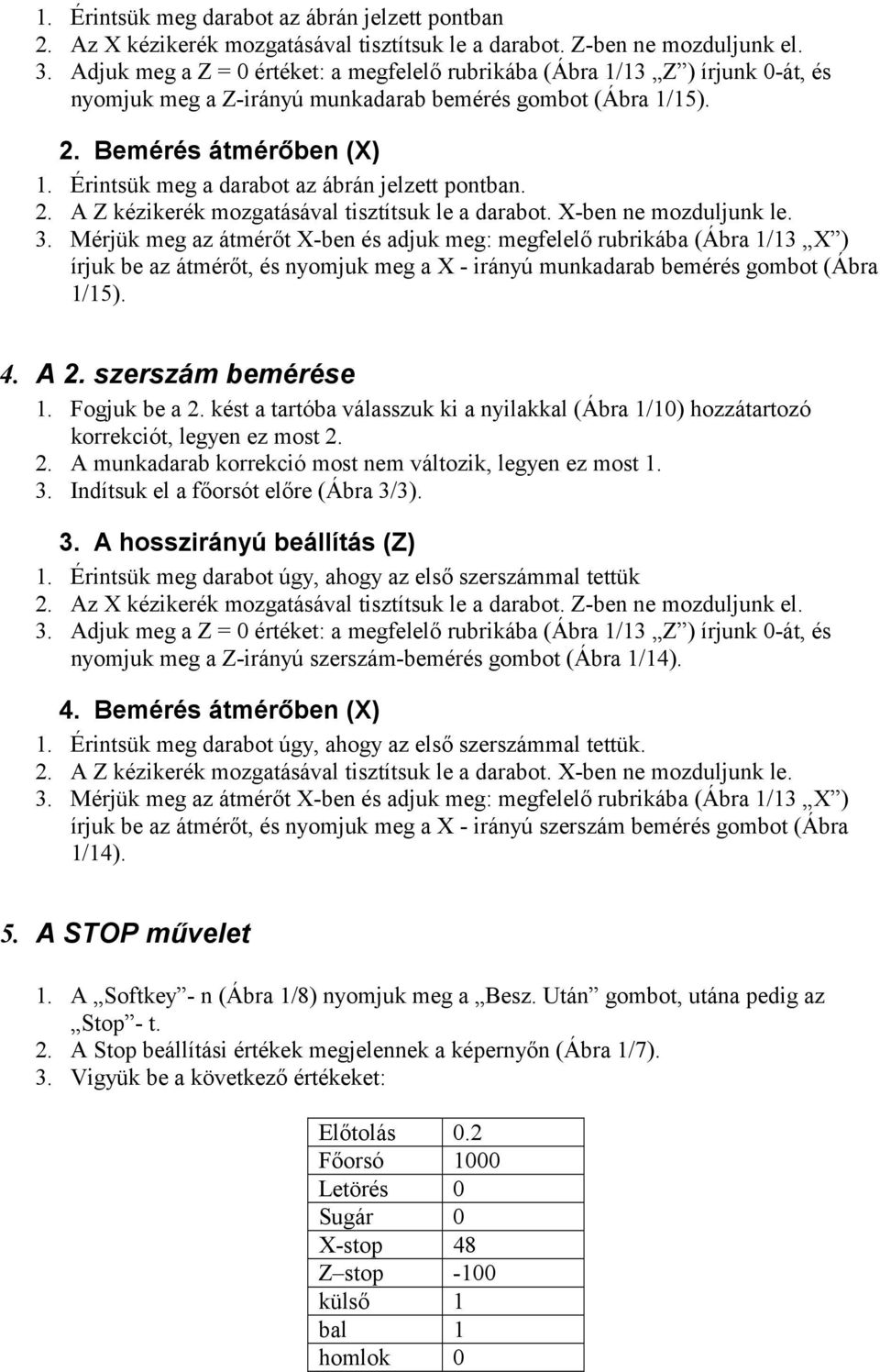

5 1. Érintsük meg darabot az ábrán jelzett pontban 2. Az X kézikerék mozgatásával tisztítsuk le a darabot. Z-ben ne mozduljunk el. 3. Adjuk meg a Z = 0 értéket: a megfelelő rubrikába (Ábra 1/13 Z ) írjunk 0-át, és nyomjuk meg a Z-irányú munkadarab bemérés gombot (Ábra 1/15). 2. Bemérés átmérőben (X) 1. Érintsük meg a darabot az ábrán jelzett pontban. 2. A Z kézikerék mozgatásával tisztítsuk le a darabot. X-ben ne mozduljunk le. 3. Mérjük meg az átmérőt X-ben és adjuk meg: megfelelő rubrikába (Ábra 1/13 X ) írjuk be az átmérőt, és nyomjuk meg a X - irányú munkadarab bemérés gombot (Ábra 1/15). 4. A 2. szerszám bemérése 1. Fogjuk be a 2. kést a tartóba válasszuk ki a nyilakkal (Ábra 1/10) hozzátartozó korrekciót, legyen ez most A munkadarab korrekció most nem változik, legyen ez most Indítsuk el a főorsót előre (Ábra 3/3). 3. A hosszirányú beállítás (Z) 1. Érintsük meg darabot úgy, ahogy az első szerszámmal tettük 2. Az X kézikerék mozgatásával tisztítsuk le a darabot. Z-ben ne mozduljunk el. 3. Adjuk meg a Z = 0 értéket: a megfelelő rubrikába (Ábra 1/13 Z ) írjunk 0-át, és nyomjuk meg a Z-irányú szerszám-bemérés gombot (Ábra 1/14). 4. Bemérés átmérőben (X) 1. Érintsük meg darabot úgy, ahogy az első szerszámmal tettük. 2. A Z kézikerék mozgatásával tisztítsuk le a darabot. X-ben ne mozduljunk le. 3. Mérjük meg az átmérőt X-ben és adjuk meg: megfelelő rubrikába (Ábra 1/13 X ) írjuk be az átmérőt, és nyomjuk meg a X - irányú szerszám bemérés gombot (Ábra 1/14). 5. A STOP művelet 1. A Softkey - n (Ábra 1/8) nyomjuk meg a Besz. Után gombot, utána pedig az Stop - t. 2. A Stop beállítási értékek megjelennek a képernyőn (Ábra 1/7). 3. Vigyük be a következő értékeket: Előtolás 0.2 Főorsó 1000 Letörés 0 Sugár 0 X-stop 48 Z stop -100 külső 1 bal 1 homlok 0

6 A paraméterek jelentése: Előtolás: mm/fordulatban van megadva Főorsó: a főorsó fordulatszáma Letörés/sugár: VAGY letörést csinálunk VAGY sugarat, a kettőt egyszerre nem lehet, ezért a két paraméter közül legalább az egyiknek 0 értéket kell adni X / Z-stop: ütközők. A megadott értékeken a kézikerék felütközik. Külső: 1 külső lekerekítés, 2 külső sarok, 3 belső sarok, 4 belső lekerekítés (Ábra 4) Bal / Homlok: előtolás iránya Ábra 5 4. A műveletet végrehajthatjuk most vagy akkor, amikor összeállítottuk a teljes programot. Művelet végrehajtása: Mozogjunk a kézikerékkel Z tengely mentén valamely pozitív értékre, nem túl távol a darabtól! Az X kézikereket mozgatva vegyünk fogást!

7 Nyomjuk meg a startgombot! Ekkor a gép esztergál, majd kiemel 2-2 tizedet Ismételjük az előző lépéseket, egészen addig, amíg a fogásvételnél az ütközőig tekerjük az X kézikereket! 6. A KÚP művelet 5. A Softkey - n (Ábra 1/8) nyomjuk meg a Besz. Után gombot, utána pedig az Kúp - t. 6. A Kúp beállítási értékek megjelennek a képernyőn (Ábra 1/7). 7. Vigyük be a következő értékeket: Előtolás 0.2 Főorsó 1000 Szög 170 X-stop 40 Z-stop -120 xpos1 0 zpos1 0 xpos2 0 zpos2 0 külső 1 A paraméterek jelentése: Előtolás: mm/fordulatban van megadva. Főorsó: a főorsó fordulatszáma. Szög: értéke 0, ha kezdő és végpozícióval akarjuk a szöget megadni. Különben a kúp szöge, ahol az Z tengely jelenti a 0 fokot. X / Z-stop: ütközők. A megadott értékeken a kézikerék felütközik. Xpos1/Zpos1/Xpos2/Zpos2: a kúp két pontjának X/Z koordinátái. Külső: értéke 0, ha a paláston, 1, ha furatban készítjük a kúpot. Bal / Homlok: előtolás iránya. 8. A műveletet végrehajthatjuk most vagy akkor, amikor összeállítottuk a teljes programot. Művelet végrehajtása: Mozogjunk a kézikerékkel Z tengely mentén, nem túl távol a készítendő kúp helyétől! Az X kézikereket mozgatva vegyünk fogást! Nyomjuk meg a startgombot! Ekkor a gép esztergál, majd kiemel 2-2 tizedet Ismételjük az előző lépéseket, egészen addig, amíg a fogásvételnél az ütközőig

8 tekerjük az X kézikereket! 6. A MENET művelet. 1. A "Softkey"-n (1/8 ábra) nyomjuk meg a "Beszúr" gombot, vagy ha az aktuális művelet után akarjuk beszúrni a "Besz. Után" gombot, utána pedig a "Menet"-et. 2. A Menet beállitási értékei megjelennek a képernyőn (1/7 ábra). 3. Vigyük be a következő értékeket, egy 15*M10-es menet elkészítéséhez: A paraméterek jelentése: Előtolás: az előtolás mértéke mm/ford-ban. Főorsó: a főorsó fordulatszáma. Előtolás Főorsó 300 Menetemelkedés 1.5 Furat átmérő 10 Xstop (mag átmérő) 8.16 Fogások száma 5 Menet hossza 15 Zstop -15 Kúpos menet szöge 0 Bekezdések száma 1 Kés élszöge 60 Letörés mértéke 0 Menetemelkedés: a menetemelkedés mértéke mm/ford-ban. Furat átmérő: a menetfurat átmérője. Amennyiben kisebb, mint az Xstop értéke, úgy belső menetet vág, ilyenkor ez lesz az X tengely ütközője. Xstop (mag átmérő): a menet mag átmérője. Külső menetnél az X tengely ütközője. Fogások száma: a kiadódott menet mélységet hány fogással szedje ki. Ha simító fogást akarunk, úgy az értéket 1-be írjuk.

9 Menet hossza: a menet teljes hossza. Amennyiben az értéke negatív, úgy a menetet balról jobbra vágja. Zstop: Z tengely ütközője. A megadott értéken a kézikerék felütközik. Kúpos menet szöge: alapértéke 0, egyébként a kúp szöge. Bekezdések száma: több-bekezdésű menetvágáshoz a bekezdések száma. Alapértéke 1. Kés élszöge: a menetvágó kés élszöge -ban. Csak 0 és 99 közötti érték lehet. Letörés mértéke: a menet vége elött mennyi menetemelkedésnyi távolságban kezdje el 45 ban kiemelni a szerszámot. Csak 0 és 99 közötti érték lehet. 4. A műveletet végrehajthatjuk most vagy akkor, amikor összeállítotunk egy teljes programot. Művelet végrehajtása: Mozogjunk a kézikerékkel a Z tengely mentén, amig fel nem ütközik (Zstop+menet hossza+3*menetemelkedés mértéke). A menetet a tényleges menettől 3 menetemelkedésnyi távolsággal elöbb elkezdi vágni, vagy ha ez a távolság nagyobb, mint 5mm, akkor csak 5mm-el elöbb. Elötte is megállhatunk a kézikerékkel, de pl. a menetvágás után egy simító fogás programozása után is arra a pontra kell állni, ha az azonos bekezdést akarunk. (pl. Z-4.5) Az X kézikereket mozgassuk az ütközőig, vagy akár elötte is megállhatunk. (pl. X12) Nyomjuk meg a start gombot! Ekkor a gép elkezdi az aktuális menetet vágni. Ha hibajelzést kapunk, ami szerint nincs vagy helytelenül töltötünk ki valamit, úgy a start gomb megnyomása után tudjuk a programban a kivánt paramétert javitani. Amennyiben a hibajelzés ('Xmin stop' vagy 'Zmin stop'), úgy az adott tengely poziciója a beállitott határon belül van, ilyenkor a kézikerékkel a határon kivülre, vagy a határig poziciónálunk. Majd ismét megnyomjuk a start gombot. Miután végez a poziciója ugyanott lesz, mint amikor elkezdte a műveletet. (X12 Z- 4.5)
