BMBS 240x280 HA-G - Félautomatikus keretes fémszalagfűrészek gérvágásokhoz 60 - ig, F-variáció frekvenciaátalakítóval

Átírás

1 Új BMBS 240x280 HA-G - Félautomatikus keretes fémszalagfűrészek gérvágásokhoz 60 - ig, F-variáció frekvenciaátalakítóval pl. nemesacél, szerszámacél, üreges profilok és telianyagok fűrészeléséhez különösen stabil és robosztus felépítés hidraulikusan vezérelt fűrészelési funkció gépi üzem ápolásszegény, olajjal kent csigahajtómű robosztus forgóáramú motorral a motor túlterhelés védelemmel van felszerelve fűrészszalag sebesség állítható keményfém lapokkal tisztítókefével a fűrészszalag optimális tisztításához és a fűrészszalag karbantartásához F-Variáció frekvencia átalakítóval: megengedi a fűrészszalagsebesség fokozatmentes beállítását m/perc- ig Tisztítókefe a fűrészszalag önálló tisztításához Fűrészkar 30 -ot hajlik, ezáltal hoszabb a fűrészszalag élettartama végálláskapcsolóval, a fűrészkar alsó helyzetének a beállításához vágásnál, az alsó végállás elérése után a fűrészkar automatikusanvisszatér a beállított kiindulási pontra a fűrészkar felső végállása végálláskapcsoló segítségével állítható be a megmunkálás indítása után a satu automatikusan zár a vágási folyamat befejezésekor a satu automatikusan kinyílik a vezérlés kielégítő magyarázatát a oldalon találja. Szívesen készítünk Önnek mintadarabot különleges anyagból. Kérdezzen nálunk utána. BMBS 240 x 280 HA-G F Modell BMBS 240x280 HA-G BMBS 240x280 HA-G-F Cikkszám Vágási kapacitás Műszaki adatok Motorteljesítmény 400 V / 50 Hz 1,4 / 2,0 kw 2,2 kw Sebesség fokozatok 2 fokozatmentes Fűrészszalag sebességek 35/70 m/perc m/perc Fűrész szalagméretek 2980 x 27 x 0,9 mm 2980 x 27 x 0,9 mm Állító felület (L x B x H max) 1700 x 900 x 1900 mm 1700 x 900 x 1900 mm Asztalmagasság anyaghozzáv. 920 mm 920 mm Súly 420 kg 420 kg mm * ajánlott értékek * 280 x x * 190 x x * 120x x150 X X 280x x CE előírások szerint készült

2 Szalagfűrészek BMBS 240 x 280 HA-G- széria szalagfűrészeinek tartozékai csak együtt a: vel csak együtt a: vel Görgőspálya megrendeléskor mindíg adja meg hogy, be- vagy kivezető görgőspályát kíván e Opcionális tartozékok (csak gyárilag összeszerelve) Cikkszám EUR ÁFA nélkül Hidraulikus kötegbefogó berendezés Munkahely megvilágítás Tartozékok Munkadarab csúzda Munkadarab tartály Forgácstartály Forgácstartály szállító berendezés és munkadarabtartály Mikro-szórórendszer Tartalék kefe Fűrészszalagok 2980 x 27 x 0,9 mm 3-4 ZpZ Marathon M x 27 x 0,9 mm 2-3 ZpZ Marathon M x 27 x 0,9 mm 5-8 ZpZ Ecoflex M ,00 185,00 65,00 279,00 260,00 65,00 805,00 5,00 35,00 35,00 29,00 Görgőspályák 100 kg/m, szélesség 280 mm (beleértve a lábak és az összekötőadapter) 1000 x 280 mm 2000 x 280 mm 3000 x 280 mm 1000 x 280 mm hosszmérő berendezéssel 2000 x 280 mm hosszmérő berendezéssel 3000 x 280 mm hosszmérő berendezéssel ,00 299,00 395,00 299,00 415,00 529,00 Tartozékok 280 mm szélességű görgőpályák Cikkszám EUR ÁFA nélkül Tartaléklábak a hordozó kapacitás megnövelésére Görgősbak, 280 mm, magassága állítható, Hordozó kapacitás 100 kg ,00 59,00 Tartozékok 290 mm szélességű (beleértve a lábakat és az összekötő adaptert) görgőspályák 1000 x 290 mm, görgőspálya 200 kg/m 2000 x 290 mm, görgőspálya 200 kg/m Összekötő görgőspálya 60 -os vágáshoz a fűrész és a görgőspálya között Tartozékok 290 mm széles görgőpályák Oldalsó vezetőgörgő 290 mm, mozgékony 1) Oldalsó vezetőgörgő 200 mm, merev 2) Vízszintes kötegbefogó görgő 290 mm 1 m. ütköző mérési beosztással 2 m. ütköző mérési beosztással 3 m. ütköző mérési beosztással 4 m. ütköző mérési beosztással 6 m. ütköző mérési beosztással Járulékos ütköző Járulékos lábak a hordozókapacitás megnövelésére Görgősbak, 280 mm, magassága állítható, tartókapacitás 200 kg ,00 415,00 389,00 69,00 39,00 89,00 175,00 199,00 229,00 260,00 329,00 129,00 175,00 119,00 1) az oldalsó vezetőgörgő elhelyezésére 200 mm, merev Cikkszám előre 2) elhelyezi a részeket a Cikkszám és előre 79

3 Keretes fémszalagfűrészek ÚJ BMBS 240x280 NC - teljesen automatikus, NC- vagy CNC- vezérelt keretes fémszalagfűrész, F-variáció frekvenciaátalakítóval pl. nemesacél, szerszámacél, üreges profilok és teljesanyagok fűrészelésére különösen stabil és robosztus felépítés mindkét satut teljesen hidraulikus rendszer vezérli az anyaghozzávezetés mozgását és a fűrészkar munkalépéseit gépi üzemelés ápolásszegény oajkenésű csigahajtóművel tisztítókefe a fűrészszalag önálló tisztításához robosztus forgóáramú motor motor túlterhelésvédelemmel felszerelve fűrészszalag vezeték beállítható keményfém lapokkal mikrokapcsolók vezérlik a fűrészkar alsó és felső végállását tisztítókefével a fűrészszalag optimális tisztításához és karbantartásához F-variáció frekvenciaátalakítóval: a fűrészszalagsebesség fokozatmentes beállítását teszi lehetővé m/perc között. A fűrészkar 30 -kal hajlik, ezáltal a fűrészszalag élettartama hosszabb gépi üzem ápolásszegény olajkenésű csigahajtóművel robosztus forgóáramú motorral motor túlterhelésvédelemmel felszerelve BMBS 240 x 280 CNC F áttekinthető kezelőmező minden vezérlési funkcióhoz teljesen automatikus üzemben (a különböző vezérlések leírása a oldalon) Méretek BMBS 240 x 280 NC 80 CE-előírások szerint készült

4 Szalagfűrészelés BMBS 240x280 NC-G - teljesen automatikus, NC- vagy CNC- vezérelt keretes-fém-szalagfűrész 0 tól 60 - ig géhrvágáshoz, F-variáció frekvencia átalakítóval billenthető fűrészkar 0 -tól +60 -ig BMBS 240 x 280 Szállítási terjedelem Anyagsurrantó Fűrészszalag Kezelőszerszám Kezelési utasítás BMBS 240 x 280 CNC-G F A vezérlés kimerítő magyarázatát a oldalon találjuk 2200 Méretek BMBS 240 x 280 NC-G Modell 240 x 280 NC 240 x 280 NC-G 240 x 280 CNC 240 x 280 CNC-G 240 x 280 CNC F 240 x 280 CNC-G F max. előtolási hossz 1 x- es előtolásnál - A 515 mm 515 mm min. maradék munkadarab hossz. CNC- üzemben - B 80 mm 240 mm min. maradék munkadarab hossz. kézi üzemben - C 60 mm 220 mm CE-előírások szerint készült 81

5 Keretes fémszalagfűrészek Műszaki adatok a BMBS 240 x 280 NC / NC-G -s sorozatú keretes fűrészekhez BMBS 240 x 280 CNC F BMBS 240 x 280 CNC-G F Vágási kapacitás BMBS 240 x 280 NC / CNC / CNC F Vágási kapacitás BMBS 240 x 280 NC-G / CNC-G / CNC-G F mm mm 260 X X 150 * X 150 * 110 * 80 * X 290 x x x x x x x x x x x50 280x120 * ajánlott érték teljes anyagnál * ajánlott érték teljes anyagnál Modell BMBS 240x280 NC BMBS 240x280 CNC BMBS 240x280 CNC-F Cikkszám Modell BMBS 240x280 NC-G * BMBS 240x280 CNC-G * BMBS 240x280 CNC-G F * Cikkszám Szívesen készítünk Önöknek különleges anyagú mintadarabokat. Kérdezzen rá nálunk. műszaki adatok Motorteljesítmény 400 V / 50 Hz 1,4 / 2,0 kw 1,4 / 2,0 kw 2,2 kw Sebességfokozatok 2 2 fokozatmentes Fűrészszalagsebességek 35 / 70 m/perc 35 / 70 m/perc m/perc Fűrészszalagméretek x 27 x 0,9 mm x 27 x 0,9 mm x 27 x 0,9 mm Állítási felület mm-ben x x / x x / x x / (L x B max x H max) x x 1.900** x x 1.900** x x 1.900** Anyaghozzávezetés Asztalmagasság 910 mm / 940 ** 910 mm / 940 ** 910 mm / 940 ** Súly 740 kg / 800 kg ** 740 kg / 800 kg ** 740 kg / 800 kg ** * Variációk G gehrbevágáshoz ig 1700 ** Érftékek 1650 G-kivitelhez BMBS 240 x 280 Szállítási terjedelem anyagcsúzda Fűrészszalag Kezelőszerszám Kezelési utasítás Méretek BMBS 240 x 280 NC Méretek BMBS 240 x 280 NC-G CE-előírások szerint készült

6 Szalagfűrészek Tartozékok az MBS 240 x 280 NC / NC-G szériák részére csak együtt a: el csak együtt a: el BMBS 240 x 280 NC-G BMBS 240 x 280 CNC-G BMBS 240 x 280 CNC-G F csak együtt a: vel BMBS 240 x 280 NC BMBS 240 x 280 CNC BMBS 240 x 280 CNC F a felépítéséhez a: 240 x 280 NC-G 240 x 280 CNC-G 240 x 280 CNC-G F- hoz Görgőspálya megrendeléskor mindíg adja meg hogy, be- vagy kivezető görgőspályát kíván e. Opcionális tartozékok(csak ab gyár száll.) Cikkszám EUR ÁFA nélkül Satu nyomáshatároló 1) Hidraulikus kötegbefogó készülék Munkahely megvilágítás ,00 805,00 185,00 Tartozékok Munkadarab csúzda Forgácsszállító Munkadarabtartály Forgácstartály Szállító berendezés a forgácstgartályhoz és munkadarabtartályhoz Mikro- szórórendszer Tartalékkefe Fűrészszalagok 2980 x 27 x 0,9 mm 3-4 ZpZ Marathon M x 27 x 0,9 mm 2-3 ZpZ Marathon M x 27 x 0,9 mm 5-8 ZpZ Ecoflex M ,00 725,00 279,00 260,00 65,00 805,00 5,00 35,00 35,00 29,00 1) a befogónyomás süllyesztéséhez, pl. vékonyfalú csöveknél 2) beleértve a lábakat és az összekötőadaptert 3) az oldalsó vezetőgörgőt 200 mm- el helyezi előre, merev Cikkszám ) az alábbi cikkszámú elemeket előre helyezi: és Görgőspálya szélesség 290 mm 700 x 290 mm hozzávezető görgősor 1000 x 290 mm, görgősor 200 kg/m 2) 2000 x 290 mm, görgősor 200 kg/m 2) Összekötő görgősor 60 - os vágásokhoz a fűrész és a görgőspálya között 2) Tartozékok görgőspálya szélesség 290 mm Cikkszám oldalsó vezetőgörgő 290 mm, mozgatható 3) oldalsó vezetőgörgő 200 mm, merev vízszintes kötegbefogó görgő 290 mm 4) méter ütköző méretfelosztással méter ütköző méretfelosztással méter ütköző méretfelosztással méter ütköző méretfelosztással méter ütköző méretfelosztással Járulékos ütköző Járulékos lábak a hordozókapacitás növeléséhez Görgősbak, 280 mm, magasság állítással, tartókapacitás 200 kg EUR ÁFA nélkül 325,00 325,00 415,00 389,00 69,00 39,00 89,00 175,00 199,00 229,00 260,00 329,00 129,00 175,00 119,00 CE-előírások szerint készült 83

7 Keretes fémszalagfűrészek ÚJ BMBS 290 x félautomatikus keretes fém szalagfűrész gérvágásokhoz tól ig, F-variáció frekvenciaátalakítóval pl. nemesacél, szerszámacél, üreges profilok, teljesanyagok vágásához különösen stabil és robosztus felépítés hidraulikusan vezérelt fűrészelési folyamattal gépi üzem ápolásszegény, olajkenésű csigahajtóművel robosztus forgóáramú motorral motor túlterhelésvédelemmel felszerelve fűrészszalagvezeték állítható keményfémlapkákkal tisztítókefével a fűrészszalag optimális tisztításához és karbantartásához F-variáció a fokozatmentes fűrészszalagsebesség beállításhoz 15- től 100 m/percig frekvenciaátalakítóval. Tisztítókefe a fűrészszalag önálló tisztításához Ábra:optimális munkahely megvilágítással Cikkszám EUR 185,00 ÁFA nélkül Gépi üzemelés ápolásszegény, olajkenésű csigahajtómű Robosztus forgóáramú motorral A motor túlterhelésvédelemmel felszerelve a fűrészkar 30 - al hajlítva, ezért a fűrészszalag hosszabb élettartama Végálláskapcsolóval, a fűrészkar alsó végállásának beállításához vágáskor, az alsó végállás elérése után a fűrészkar automatikusan visszatér a beállított kiindulási pontra A fűrészkar felső végállása a végálláskapcsolóval állítható be Dönthető fűrészkar - 60 tól +45 -ig A vezérlések kimerítő magyarázatát a 117. oldalon találja meg. a megmunkálás indítása után a satu automatikusan zár a vágási folyamat befejezése után a satu automatikusan nyit Modell BMBS 290x320 HA-DG BMBS 290x320 HA-DG F Cikkszám EUR ÁFA nélkül 7.500, ,00 Műszaki adatok Motorteljesítmény 400 V / 50 Hz 1,4 / 2,0 kw 2,2 kw Sebességfokozatok 2 fokozatmentes Fűrészszalagsebességek 35/70 m/perc m/perc Fűrészszalagméretek 3100 x 27 x 0,9 mm 3100 x 27 x 0,9 mm Állítófelület (L x B x H max) 1800 x 950 x 2100 mm 1800 x 950 x 2100 mm Anyaghozzávezetés asztalmagasság 940 mm 940 mm Súly 570 kg 570 kg 84 Szívesen készítünk Önöknek különleges anyagú mintadarabokat. Kérdezzen rá nálunk. Méret BMBS 290 x 320 HA-DG Vágási kapacitás BMBS 290 x 320 HA-DG mm * 320 x x * 240 x x * 150 x x * 240 x x 290 X X 320 x x 160 * ajánlott érték teljesanyagnál CE-előírások szerint készült

8 Szalagfűrészek csak együtt a: val csak együtt a: val mögliche Anbauteile hierzu: mögliche Anbauteile hierzu: Görgőspálya megrendeléskor mindíg adja meg hogy, be- vagy kivezető görgőspályát kíván e. Opcionális tartozékok (csak ab gyár szállítható) Cikkszám EUR ÁFA nélkül Hidraulikus kötegbefogó berendezés Forgácsszállító Mukahelymegvilágítás Mikro-Szórórendszer Vágási vonal lézer Tartozékok Munkadarab surrantó Munkadarabtartály Forgácstartály A forgács és munkadarabtartály hordozó készüléke Fűrészszalalgok 3100 x 27 x 0,9 mm 3-4 ZpZ Marathon M x 27 x 0,9 mm 2-3 ZpZ Marathon M x 27 x 0,9 mm 5-8 ZpZ Ecoflex M42 Görgőspálya szélesség 390 mm Összekötő görgőspálya 390 mm 60 - os vágásokhoz a fűrész és a görgőspálya között beleértve a csatlakozó lemezt 200 kg/m 1) a hozzávezető oldalhoz az elvezető oldalhoz Görgőspálya 1000 x 390 mm, 200 kg/m 1) Görgőspálya 2000 x 390 mm, 200 kg/m 1) Görgőspályák tartozékai 390 mm Oldalsó vezetőgörgők 200 mm, mozgó 2) Oldalsó vezetőgörgők 200 mm, merev Vízszintes kötegbefogó görgő, 290 mm 3) Tartalékláb a hordozókapacitás megerősítrésére Grgősbak, magasságban állítható, szélesség 290 mm, hordozó kapacitás 200 kg ,00 725,00 185,00 805,00 805,00 99,00 279,00 260,00 65,00 39,00 39,00 35,00 389,00 389,00 359,00 445,00 75,00 39,00 95,00 175,00 119,00 Tartozék görgőspályák 390 mm (folytatás) Cikkszám EUR ÁFA nélkül Görgősbak, magasságban állítható, szél. 390 mm, Hordozókapacitás 200 kg 1 méter csapó ütköző mérési beosztással 2 méter csapó ütköző mérési beosztással 3 méter csapó ütköző mérési beosztással 4méter csapó ütköző mérési beosztással 6 méter csapó ütköző mérési beosztással Járulékos csapó ütköző Görgőspályák 450 mm ,00 175,00 199,00 229,00 260,00 329,00 129,00 Öszekötő görgőspálya 450 mm 60 -os vágásokhoz a fűrész és a görgőspálya, beleértve a csatlakozólapot között, 1700 kg/m 1) a hozzávezető oldalhoz az elvezető oldalhoz 1000 x 450 mm görgőspálya 1) 2000 x 450 mm görgőspálya 1 Görgőspálya 450 mm Oldalsó vezetőgörgők merevek a 450 mm g.pályához Oldalsó vezetőgörgők állítható 4) 1 méter ütköző fix mérésbeosztással 2 méter ütköző fix mérésbeosztással 1 C2 méter ütköző fix mérésbeosztással Elektromecanikus ütköző a motor részére. Elektromechnikus görgőspálya ütköző a motor részére Elektromechanikus ütköző a motor számára Görgőspálya / digitálkis kijelző 2 m. hosszabbítás az ütközőhöz mérésbeosztással 2 m. hosszabbítás az ütközőhöz digitális kijelzővel , , , ,00 219,00 179,00 599,00 915, , , , ,00 619, ,00 1) beleértve a lábakat és az öszekötő adaptert 2) előre helyezi az oldalsó vezetőgörgőt 200 mm- re, merev Cikkszám ) előre helyezi a részeket Cikkszám: és ) előre helyezi a merev oldalsó vezetőgörgőket Cikkszám

9 Keretes fémszalagfűrészek Új BMBS 290 x 290 CNC - teljesen automatikus, CNC-vezérelt keretes fémipari szalagfűrészek erős függőleges vágásra terveztük az ipari sorozatgyártás részére pl. nemesacél, szerszámacél, profilok és teljesanyagok fűrészeléséhez különösen stabil és robosztus felépítés a felső és alsó fűrészkar végállást mikrokapcsolók vezérlik perfekt munkadarab hozzávezetés a hidraulikusan mozgatott satuval szalagfeszültség felügyelettel automata üzemben munkadarabok fűrészelése 3,2 m hosszig hidraulikusan vezéreelt rendszer mindkét satura, az anyaghozzávezetés mozgása és a fűrészkar munkalépései szabvány kivitelkét fűrészszalagsebességgel F- kivitel frekvenciaátalakítóval: lehetővé teszi a fűrészszalagsebesség fokozatmentes beállítását automata üzem a munkadarabhosszak fűré - szeléséhez max. 3,2 m munkadarabhosszig Tisztítókefével a fűrészszalag optimális tisztításához és karbantartásához közvetlen hűtés a szalagvezetőknél a szalagvezetés állítható keményfém lapkákkal van szerelve a fűrészkar 25 - ig hajlítva, ezáltal a fűrészszalag hoszabb élettartamda a gép hajtóműve gondozásmentes, olajkenésű csigahajtómű robosztus forgóáramú motorral a motor túlterhelésgátlóval van felszerelve a satuk állítható fecskefarok vezetékekkel és gyorsbefogó berendezéssel az alapanyagtovábbító satu kiküszöböli a fűrészelendő anyag egyenetlenségeit Ábra: optimális forgácsszállítóval, Cikkszám EUR 725,00 ÁFA nélkül BMBS 290 x 290 CNC áttekinthető kezelőpult a teljesen automatikus üzem minden funkciójának vezérléséhez A vezérlések kifogástalan magyarázatát a oldalakon találja meg. Méret BMBS 290 x 290 CNC 86 CE-előírások szerint készült

10 Szalagfűrészek BMBS 290 x 290 CNC-F X ARP-rendszerrel és 1515 mm hosszú anyag hozzávezetővel hosszú munkadaraboknál Járulékosan a CNC- alapvariációhoz 64-bit-es vezérlőrendszerrel felszerelve 99 Program- gyűjtőhellyel 24 beállítási lehetőséggel a vágási hosszak részére programonként ARP- rendszerrel felszerelve a munkafolyamat felgyorsítására és a hosszabb fűrészlap élettartam miatt Hozzávezető satu 1515 mm lökettel, ezáltal a hosszabb munkadarabok gyorsabb vágása többszöri közbenső löketek nélkül lehetséges különösen hosszú hozzávezető satu hosszú munkadarabok gyors vágásához Ábra:opcionális munkahelymegvilágítás Cikkszám EUR ÁFA nélkül Ábra: opcionális forgácsszállítóval Cikkszám EUR ÁFA nélkül 725,00 BMBS 290 x 290 CNC-F X 1500 BMBS 290 x 290 SD. szállítási terjedelem anyagcsúzda fűrészszalag kezelőszerszám kezelési utasítás Tartozékokat és műszaki adatokat a következő oldalakon talál. Modell 290 x 290 CNC 290x290 CNC-F X x 290 CNC-F max. előtolási hossz 1 x- es előtolásnál - A min. maradék munkadarabhossz CNC- üzemben - B min. maradékmunkadarabhossz kézi üzemmódban - C 515 mm 1515 mm 80 mm 80 mm 50 mm 50 mm Méret BMBS 290 x 290 CNC-F X

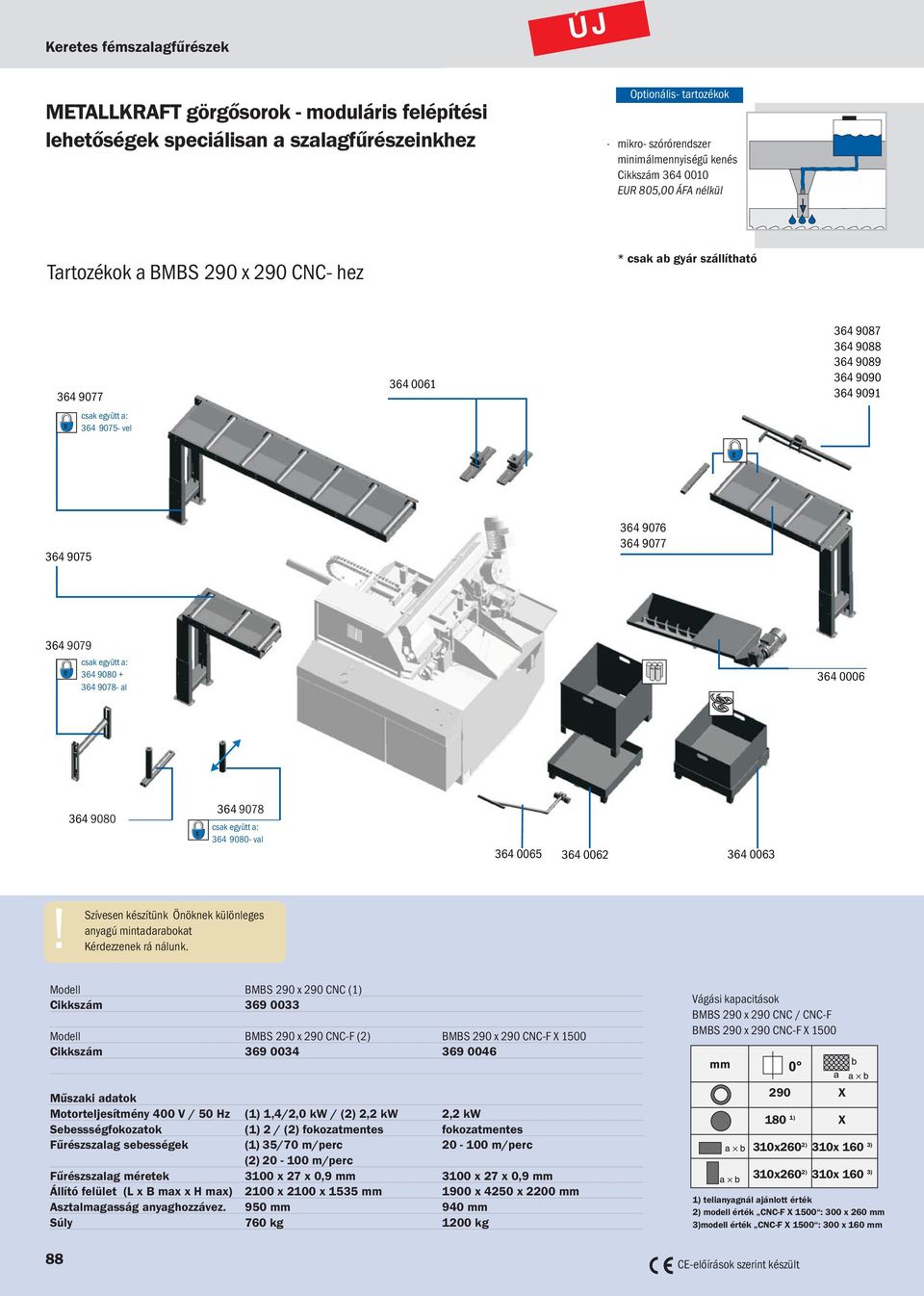

11 Keretes fémszalagfűrészek ÚJ METALLKRAFT görgősorok - moduláris felépítési lehetőségek speciálisan a szalagfűrészeinkhez Optionális- tartozékok mikro- szórórendszer minimálmennyiségű kenés Cikkszám EUR 805,00 ÁFA nélkül Tartozékok a BMBS 290 x 290 CNC- hez * csak ab gyár szállítható csak együtt a: vel csak együtt a: al csak együtt a: val Szívesen készítünk Önöknek különleges anyagú mintadarabokat Kérdezzenek rá nálunk. Modell BMBS 290 x 290 CNC (1) Cikkszám Modell BMBS 290 x 290 CNC-F (2) BMBS 290 x 290 CNC-F X 1500 Cikkszám Műszaki adatok Motorteljesítmény 400 V / 50 Hz (1) 1,4/2,0 kw / (2) 2,2 kw 2,2 kw Sebessségfokozatok (1) 2 / (2) fokozatmentes fokozatmentes Fűrészszalag sebességek (1) 35/70 m/perc m/perc (2) m/perc Fűrészszalag méretek 3100 x 27 x 0,9 mm 3100 x 27 x 0,9 mm Állító felület (L x B max x H max) 2100 x 2100 x 1535 mm 1900 x 4250 x 2200 mm Asztalmagasság anyaghozzávez. 950 mm 940 mm Súly 760 kg 1200 kg 88 Vágási kapacitások BMBS 290 x 290 CNC / CNC-F BMBS 290 x 290 CNC-F X 1500 mm ) 1) telianyagnál ajánlott érték 2) modell érték CNC-F X 1500 : 300 x 260 mm 3)modell érték CNC-F X 1500 : 300 x 160 mm CE-előírások szerint készült X X 310x260 2) 310x 160 3) 310x260 2) 310x 160 3)

12 Bandsägen Szalagfűrészek Kiegészítők hidraulikus kötegbefogó készülék Cikkszám EUR 805,00 ÁFA nélkül Forgácskiemelő eszköz Chipmag mágneses fémek forgácsainak eltávolításához, a nehezen hozzáférhető helyeken is pl. magfúró belső felületek tisztításához a biztosabb és tisztább munkakörülményekért Cikkszám EUR 33,90 ÁFA nélkül Tartozékok a BMBS 290 x 290 CNC-F X hez csak együtt az: al Csak együtt a: val csak együtt az: vel Opcionális- tartozékok (csak ab gyár száll.) Cikkszám EUR ÁFA nélkül Satu nyomáshatároló 1) ,00 Munkahely megvilágítás ,00 Forgács szállító ,00 Hidraulikus kötegfeszítő készülék ,00 Mikro- szórórendszer ,00 Tartozékok Munkadarabtartály ,00 Forgácstartály ,00 Szállítóberendezés a forgácstartályhoz és munkadarabtartályhoz ,00 Fűrészszalagok 3100 x 27 x 0,9 mm3-4 ZpZ Marathon M x 27 x 0,9 mm2-3 ZpZ Marathon M ,00 39, x 27 x 0,9 mm 5-8 ZpZ Ecoflex M ,00 Görgőspálya szélesség 290 mm 700 x 290 mm bevezető görgőspálya x 290 mm, görgőspálya 200 kg/m 2) 3) x 290 mm, görgőspálya 200 kg/m 2) 3) ,00 325,00 415,00 Tartozékok görgőspálya szél. 290 mm Cikkszám EUR ÁFA nélkül Oldalsó vezetőgörgők 290 mm, mozgó 4) ,00 Oldalsó veztőgörgők 200 mm, merev ,00 Vízszintes kötegbefogó görgő 290 mm ,00 Görgőspálya szélesség 450 mm 1000 mm x 450 mm görgősp.1000 kg/m mm x 450 mm görgősp.1000 kg/m Tartozékok görgőspálya széleség 450 mm Oldalsó vezetőgörgő 200 mm, merev Oldalsó vezetőgörgő 200 mm, mozgó 5) Tartozékok görgőspálya szélesség 290 mm és 450 mm 1 méteres ütköző mérésbeosztással méteres ütköző mérésbeosztással méteres ütköző mérésbeosztással méteres ütköző mérésbeosztással méteres ütköző mérésbeosztással Járulékos ütköző , ,00 219,00 179,00 175,00 199,00 229,00 260,00 329,00 129,00 1) a befogónyomás csökkentéséhez, pl. vékonyfalu csöveknél 2) beleértve lábak és összekötő adapter 3) a fűrész beépítéséhez Cikkszám és először a hozzávezető görgőspályát kell megszerelni 4) helyezze el az oldalsó vezetőgörgőket 200 mm, merev Cikkszám előre 5) helyezze el a 200 mm- es oldalsó vezetőgörgőket előre, merev Cikkszám

13 Keretes fémszalagfűrészek UJ Bandsägen BMBS 350 x félautomatikus keretes fémszalagfűrész billenthető fűrészkarral -60 tól +45 -ig ipari felhasználásra, CNC- vezérléssel is Erős függőleges vágásra terveztük az ipari sorozatgyártás részére Pl. nemesacél, szerszámacél, profilok és teljesanyagok fűrészeléséhez Különösen stabil és robosztus felépítés Gépi üzem ápolássszegény, olajkenésű csigahajtóművel Robosztus forgóáramú motorral Motor túlterhelésvédelemmel felszerelve Sorozatszerűen frekvenciaátalakítóval: lehetővé teszi a fűrészszalagsebesség fokozatnélküli beállítását m/percig Fűrészszalagvezeték beállítható keményfémlapokkal Tisztítókefe a fűrészszalag önálló tisztításához Automatkus üzemben 3,2m - es munkadarab hosszakig való fűrészeléshez vízszintesen dönthető fűrészkar tól ig hűtőrendszerrel a fűrészszalagvezetékeknél automatikus fűrészszalag feszítés Szilárd satu a géhrvágás elállításához Ábra: opcionális kifutólemezzel a vágásjóságért Cikkszám EUR 119,00 ÁFA nélkül BMBS 350 x 400 HA DG-F 90 A vezérlés kifogástalan magyarázatát megtalálja a ik oldalakon. BMBS 350 x 400 HA DG-F Szállítási terjedelem Fűrészszalag beállítható végütköző kezelőszerszám kezelési utasítás CE-előírások szerint készült

14 Szalagfűrészek áttekinthető kezelőmező minden funkció vezérléséhez félautomatikus üzemben a CNC-kivitelnél minden funkció a pultról vezérelhető vízszintesen dönthető fűrészkar - 60 (csak félautomatikus üzemben) -tól +45 -ig hidraulikusan vezérelt satu a BMBS 350 x 400 CNC DG-hez Kifutó lemez a vágott darabok részére sorozatszerűen BMBS 350 x 400 CNC DG-F BMBS 350 x 400 CNC DG-F Szállított alaptartozékok Anyagcsúszka Fűrészszalag Kezelőszerszám Kezelési utasítás A további tartozékokat megtalálja a következő oldalon. CE-előírások szerint készült 85

15 940 Keretes- fémszalagfűrészek Tartozékok a BMBS 350 x 400 sorozatú fém szalagfűrészekhez Mikro-szórórendszer a minimális mennyiségű kenéshez Cikkszám EUR 805,00 ÁFA nélkül * csak gyárilag szerelhető Tartozékok a BMBS 350 x 400 HA DG-F- hez csak közösen a : vel BMBS 350 x 400 HA DG-F Szívesen készítünk Önöknek különleges anyagú mintavágásokat Kérdezzen utána nálunk. Modell BMBS 350 x 400 HA DG-F BMBS 350 x 400 CNC DG-F Cikkszám Motorteljesítmény 400 V / 50 Hz 3,0 kw 3,0 kw Sebességfokozatok fokozatnélküli fokozatnélküli Fűrészszalagsebességek m/perc m/perc Fűrészszalagméretek 4520 x 34 x 1,1 mm 4520 x 34 x 1,1 mm Állítófelület (L x B max. x H max) 950 x 2300 x 2500 mm 2330 x 2200 x 2500 mm Asztalmag. anyaghozzávezetés 940 mm 940 mm Súly 920 kg 1410 kg Vágási kapacitások BMBS 350 x 400 HA DG-F Szállítási terjedelem Fűrészszalag beállítható végütköző Kezelőszerszám Kezelési utasítás BMBS 350 x 400 CNC DG-F Szállítási terjedelem Vágottanyag kifutó felület Fűrészszalag Kezelőszerszám Kezelési utasítás Vágási kapacitás BMBS 350 x 400 HA DG-F mm BMBS 350 x 400 CNC DG-F mm x x x x X 330 x x x X 220 x x x CE-előírások szerint készült

16 Szalagfűrészek Tartozékok hidraulikus köteg-szorító berendezés Cikkszám EUR 439,00 ÁFA nélkül CNC változatban Cikkszám EUR 859,00 ÁFA nélkül Nyomásszabályzós satu (Cikkszám ) Tartalék kefe Cikkszám EUR 6,50 ÁFA nélkül Tartozékok a BMBS 350 x 400 CNC DG-F- hez BMBS 350 x 400 CNC DG-F Opcionális tartozékok HA (csak ab gyár szállíthatók) Cikkszám EUR ÁFA nélkül Hidraulikus kötegszorító berendezés ,00 Satu nyomáshatároló 1) ,00 Mikro- szórórendszer ,00 Opcoionális tart. CNC (csak ab gyár szállítható) Hidraulikus kötegszorító berendezés ,00 Satu nyomáshatároló 1) ,00 Mikro- szóróberendezés ,00 Forgács azállítóberendezés ,00 Tartozékok Tartalék alkatrészek ,50 Kifutólemez a HA változat vágási darabjaihoz ,00 Segédvezeték a vágási darabokhoz ,00 Lemez a satu és a görgősasztal között nagyobb munkadarabokhoz (csak 90 -os vágásoknál használható) ,00 Munkadarab tartály ,00 Forgácstartály ,00 Szállító berendezés a forgács és a darabok részére ,00 Fűrészszalagok 4520 x 34 x 1,1 mm 3-4 ZpZ Marathon M , x 34 x 1,1 mm 2-3 ZpZ Marathon M , x 34 x 1,1 mm 5-8 ZpZ Ecoflex M ,00 Görgősbak és görghőpspályák Görgősbak, magasságban állítható, szélesség 450 mm, hordozókapacitás 700 kg ,00 Összekötő görgőspálya 60 - os vágásokhoz a fűrész és a görgőspálya közé szabványos/motorikus beleértve a csatlakozó lemezt mm x 450 mm Görgőspálya 500 kg/m 2)3) mm x 450 mm Görgőspálya 2000 kg/m 2)3) , , ,00 Görgősbak és görgőspályák (folytatás) Cikkszám EUR ÁFA nélkül 2000 x 450 mm Görgőspálya motoros 2000 kg/m 2) , x 450 mm Motoros görgőspálya meghossz ,00 Görgőspálya tartozékok Görgőspálya fedőlemez 1000 x Görgőspálya fedőlemez 2000 x Fedőlemez állítható oldalsó vezetőgörgők Fedőlemez a motornál. Görgőspálya 2000 x 450 mm Oldalsó vezetőgörgő merev Oldalsó vezetőgörgő állítható 4) méteres ütköző mérésbeosztással méteres ütköző mérésbeosztással méteres hosszabbítás az ütközőhöz mérésbeosztással méteres ütköző digitális méréskijelzővel méteres ütköző digitális méréskijelzővel méteres meghossz. ütközőhöz digitális kijelzővel Elektromechanikus ütköző a motorhoz. Rollenbahn Járulékos görgő 450 mm A hosszmérőberendezések ütközőinek a meghosszabbítása Cikkszám: , , , Gép/görgőspálya összekötő 90 -os vágáshoz ,00 229,00 50,00 239,00 219,00 179,00 599,00 915,00 619, , , , ,00 195,00 65,00 65,00 1) a befogónyomás csökkentéséhez, pl. vékonyfalú csöveknél 2) beleértve lábak és összekötő adapter 3) a fűrészek beépítéséhez Cikkszám és először a hozzávezető görgőket kell felszerelni 4) oldalsó 200 mm- es vezetőgörgők elhelyezése merev Cikkszám előre. CE-előírások szerint készült 87

17 Vízszintes fémszalagfűrészek ÚJ HMBS 350 x 400- teljes és félautomatikus vízszintes keretű fémipari szalagfűrészgép az erős függőleges vágásért, ipari felhasználáshoz, CNC-vezérléssel is Ipari használatra kifejlesztve pl. nemesacél, szerszámacél, profilok és teljesanyagok fűrészeléséhez Speciálisan erős függőleges vágásokhoz teli anyagokhoz Különösen stabil és robosztus felépítés Kompakt építési forma kis távolság a fűrészkar vezeték és a satu között a vibrációmentes üzem érdekében Beállítható mikrokapcsoló vezérli a fűrészkar alsó és felső végállását Meghajtott tisztítókefével a fűrészszalag önálló tisztításához Fűrészszalagfelügyelettel Szériaszerűen frekvenciátalakítóval a fokozatmentes fűrészszalagsebesség beállításához Max. 3,2 m- es munkadarabhosszúság fűrészeléséhez automatikus üzemben X variáció járulékosan 16-bit- es vezérlőrendszerrel felszerelve, az X vezérlés pontos leírása a 94. oldalon Áttekinthető kezelőmező minden működés vezérléséhez félautomatikus üzemben A kezelőpultot rázkódási igyénbevételre bevizsgáltuk A fűrészszalagvezetékeknél hűtőrendszer A szalagvezeték állítható keményfém lapkákkal van felszerelve A gép meghajtása gondozásmentes, olajkenésű csigahajtóművel történik Robosztus forgóáramú motorral A motor túlterhelésvédelemmel felszerelt a gép kerete nagyon masszív acélszerkezetből áll masszív, egzakt 2 oszlopos megvezetés az egyenesbevezetések mindkét oszlopnál gondos-kodnak a tökéletes vágási eredményekről HMBS 350 x 400 Szállított alaptartozékok Fűrészlap Kezelőszerszám Kezelési utasítás a gép munkafolyamatait teljesen hidraulikus rendszer vezérli HMBS 350 x 400 X - ARP- rnedszerrel a jobb vágásért 2400 Ábra HMBS 350 x 400 HA-F 2200 Opcionális munkahelyi megvilágítás, Cikkszám ; EUR 155,00 ÁFA nélkül CNC-kivitelnél automatikus anyagadagolóval a precízen megvezetett satuval Vágási kapacitás Sorozat HMBS 350 x 400 mm x 350 Méretek HMBS 350 x 400 CNC-F x 190 Méretek HMBS 350 x 400 HA-F Modell HMBS 350 x 400 HA-F HMBS 350 x 400 CNC-F Cikkszám Áttekinthető kezelőmező minden működés vezérléséhez teljes vagy fél automatikus üzemnél Kezelőpult rázkódásállóságra bevizsgálva Minden működés a kezelőpultról vezérelhető 94 Ábra: HMBS 350 x 400 CNC-F A komplett tartozékokat megtalálja a következő oldalon. Cikkszám Motorteljesítmény 400 V / 50 Hz 3,0 kw 3,0 kw Sebességfokozatok fokozatmentes fokozatmentes Fűrészszalagsebességek m/perc m/perc Fűrészszalagméretek 4520 x 34 x 1,1 mm 4520 x 34 x 1,1 mm Állítóméretek (L x B x H max) 2400 x 2200 x 2100 mm 2400x2200x2100mm Tischhöhe Materialzufuhr 930 mm 930 mm Gewicht 1150 kg 1320 kg

18 Szalagfűrészek Bandsägen Tartozékok a HMBS 350 x 400- sorozatú szalagfűrészekhez HMBS 350 x 400 HA HMBS 350 x 400 CNC Opcionális tartozékok (csak gyárilag szerelhető) Cikkszám EUR ÁFA nélkül Hidraulikus satu a vágási tartomány mögött, az anyag felfogásához az anyagkimenethez ,00 Hidraulikus kötegbefogó berendezés ,00 Hidraulikus kötegbefogó berendezés (CNC-variáció) ,00 Satu nyomáscsökkentő 1) ,00 Satu nyomáscsökkentő 1) (CNC- ariációhoz) ,00 Mikro- szórórendszer ,00 Vágási vonal lézer ,00 Forgácsszállító ,00 Munkahelyvilágítás ,00 Hidraulikusan meghajtott fűrészszalagtisztító kefe ,00 Tartozékok Munkadarabtartály Forgácstartály Szállító berendezés a forgácstartály és a munkadarabtartály részére Tartalékkefe Tartalékkefe a hidraulikusan meghajtott fűrészszalagtisztító keféhez KIfutólemez a vágott darabokhoz Fűrészszalagok 4520 x 34 x 1,1 mm 3-4 ZpZ Marathon M x 34 x 1,1 mm 2-3 ZpZ Marathon M x 34 x 1,1 mm 5-8 ZpZ Ecoflex M ,00 260,00 65,00 6,50 21,00 119,00 59,00 59,00 55,00 1) a feszítőnyomás csökkentéséhez, pl. vékonyfalu csöveknél 2) beleértve a lábakat és az összekötőadaptert 3) előre helyezve az oldasó vezetőgörgőt 200 mm, merev Cikkszám Rollen- und Messbahnen Artikel-Nr. zzgl. MwSt. Rollenbock, höhenverstellbar, Breite 450 mm Tragekapazität 700 kg , mm x 450 mm Rollenb 1000 kg/m 2) , mm x 450 mm Rollenb 1000 kg/m 2) , mm x 450 mm Rollenbahn motorisch 1000 kg/m 2) , mm x 450 mm Verlängerung Rollenbahn motorisch 2) ,00 Zubehör Rollen- und Messbahnen Abdeckbleche für Rollenbahn 1000 x ,00 Abdeckbleche für Rollenbahn 2000 x ,00 Abdeckblech für verstellbare seitliche Führungsrolle ,00 Abdeckbleche für motorische Rollenbahn 2000 x 450 mm ,00 seitliche Führungsrolle starr ,00 seitliche Führungsrolle verstellbar 3) ,00 1 Meter Anschlag mit Messeinteilung ,00 2 Meter Anschlag mit Messeinteilung ,00 2 Meter Verlängerung für Anschlag mit Messeinrichtung ,00 1 Meter Anschlag mit digitaler Messanzeige Meter Anschlag mit digitaler Messanzeige , ,00 Anschlag elektromechanisch für motorische Rollenbahn ,00 Anschlag elektromechanisch für motorische Rollenbahn mit Digitalanzeige ,00 2 Meter Verlängerung für Anschlag mit Digitalanzeige ,00 Zusatzrolle 450 mm ,00

19 Vízszintes fémszalagfűrészek ÚJ HMBS 440 x 600 HA DG-F - Félautomatikus vízszintes keretű szalagfűrészek szögbeállítással és frekvenciaátalakítóval az ipar számára. Ipari használatra tervezve Optimális telianyagok vágására Különösen stabil és robosztus felépítés Nagy öntöttvas ékszíjtárcsák 500 mm- es átmérővel Sorozatszerűen a fűrészszalagsebesség fokozatnélküli beállításával Beállítható mikrókapcsolók vezérlik az alsó és felső fűrészkar végállást Meghajtott tisztítókefék a fűrészszalag tisztításához és karbantartásához Automatikus fűrészszalag feszítés felár alapján ab gyár szállítható Hidraulikusan vezérelt rendszer vezérli a gép munkafolyamatait Áttekinthető kezelőmező minden működés vezérléséhez félautomatikus üzemben Opcionális tartozék: a fűrészkar digitális szögmutatója, Cikkszám ; EUR 1.681,00 ÁFA nélkül (csak ab gyárilag szerelve) Hűtőrendszerrel a fűrészszalag vezetékekhez Szalagvezetés állítható keményfém lapkákkal van felszerelve Az olajkenésű csigahajtóművel a gép üzeme gondozásmentes Robosztus forgóáramú motorral A motor túlterhelés védelemmel van felszerelve A gép kerete nagyon masszív acélszerkezetből áll masszív, egzakt 2-oszlopos megvezetéssel A mindkét oszlopon levő egyenes vezetékek tökéletes vágási eredményről gondoskodnak Beértve a vágási magasság behatárolása mikrokapcsolókkal Az anyaggörgők hosszú munkadarabok hozzávezetését teszik lehetővé A satu befogópofái hosszúlöketű hengerekkel vannak felszerelve HMBS 440 x 600 HA DG-F Szállított alaptartozékok Frekvenciaátalakító Fűrészlap Kezelőszerszám Kezelési utasítás Ábra: HMBS 440 x 600 HA DG-F Az ábra a sorozatkivitelt mutatja két anyaggörgővel. Optimális megoldás a könnyűszerkezetes épületek acél tartóinak darabolására Méretek CE-előírások szerint készült

20 Szalagfűrészek Az Ön elõnyei optimálisan megfelel telianyagok vágásához forgatható fürészkar alap robosztus háromszoros csapágyazás a precíz vágásvezetés miatt Fűrészkar előtolás függőleges hidraulikus henger a vezetőoszlopoknál Sorozatszerűen vízszintesen dönthető fűrészkarral - 60 tól +60 -ig A fűrészkar alap a nullapont körül fordul el Forgatható fűrészfej alap robosztus, 3 -szor csapágyazott a hosszú élettartam miatt kemény használati körülmények között és egy-időben nagy pontosság Ábra: Görgőspálya speciálisan a HMBS 440 x 600 HA DG-F modell részére A komplett tartozékokat megtalálja a következő oldalon. CE-előírások szerint készült 87

21 Vízszintes fémszalagfűrészek ÚJ Opcionális tartozékok * Mikro-szórórendszer Cikkszám EUR 805,00 ÁFA nélkül Hidraulikus kötegbefogó készülék Cikkszám EUR 1.039,00 ÁFA nélkül Tartozékok a HMBS 440 x 600 HA részére * csak ab gyár szállítható Ábra: HMBS 440 x 600 HA DG-F Modell HMBS 440 x 600 HA DG-F Cikkszám Vágási kapacitás HMBS 440 x 600 HA DG-F mm Vágási kapacitás Motorteljesítmény 400 V / 50 Hz Sebességfokozatok Fűrészszalagsebességek Fűrészszalag méretek Állítási felület (L x B x H max) Asztalmagassság anyagbevezetés Súly 4,0 kw fokozatmentes m/perc 5720 x 34 x 1,1 mm 3280 x 1480 x 2010 mm 830 mm 1605 kg x x 450 Szívesen készítünk Önöknek különleges anyagú mintavágást. Kérdezzen rá nálunk x x x 450 X 600 x 250 Opcionális tart. (csak ab gyár szállítható) Cikkszám EUR ÁFA nélkül 1.019, ,00 Hidraulikus kötegbefogó készülék Hidraulikus kötegbefogó készülék A fűrészkar hidraulikus szögbeállítása rögzítéssel A fűrészkar digitalis szögbeállítása Satu nyomásszabályozás 1) Vágásivonal lézer Munkahelyi világítás Forgácsszállítás Mikro-szórórendszer , ,00 325,00 805,00 185, ,00 805,00 Tartozékok Cikkszám EUR ÁFA nélkül Munkadarab tartály ,00 Forgácstartó ,00 Forgácstartály és munkadarabtartály szállító berendezés ,00 Tartalék forgácskefe ,50 Vágottárú elvezető görgők ,00 járulékos anyaggörgő a bevezető oldalon ,00 1) zur Senkung des Spanndrucks, z.b. bei dünnwandigen Rohren 98 CE-előírások szerint készült

22 Szalagfűrészek Ütköző mérési beosztással cask együtt a: val csak együtt a: val Görgőspálya hajtott és nem hajtott görgőkkel Fűrészszalagok Cikkszám EUR ÁFA nélkül 5720 x 34 x 1,1 mm 3-4 ZpZ Marathon M x 34 x 1,1 mm 2-3 ZpZ Marathon M ,00 75, x 34 x 1,1 mm 5-8 ZpZ Ecoflex M ,00 Görgőspályák 2000 mm x 600 mm bevezető görgőspálya, -60 -os vágásokhoz, 1000 kg/m , mm x 600 mm elvezető görgőspálya, +60 -os vágásokhoz, 1000 kg/m , mm x 600 mm, be/kivezető, görgőspálya 1000 kg/m , mm x 600 mm, be/kivezető görgőspálya 1000 kg/m , mm x 600 mm, be/kivezető görgőspálya, hajtás elektromotorral, 1000 kg/m , mm x 600 mm meghosszabbítás, motoros el/hozzávezető görgőspálya, 1000 kg/m , x 600 mm Cikkszám által meghajtott hozzávezető görgőspálya , x 600 mm Cikkszám meghajtott elvezető görgőspálya ,00 Összekötő görgőspálya 2000 x 600 mm Hozzávezetőoldal 60 - os vágásokhoz a fűrész és a görgőspálya közé motorikusan csatl.- al ,00 Összekötő görgőspálya 2000 x 600 mm Levezetőoldal 60 - os vágásokhoz a fűrész és a görgőspálya között motorikus csatlakozással ,00 CE-előírások szerint készült Görgőpályák (folytatás) Cikkszám EUR ÁFA nélkül Görgősbak, magasságban állítható, terhelhetőség 700 kg ,00 Görgőpálya tartozékok Görgőpálya fedőlemez 1000 x ,00 Görgőpálya fedőlemez 2000 x ,00 Fedőlemez az állítható oldalsó vezetőgörgőkhöz ,00 Fedőlemez a motorikus görgőpályához 2000 x 600 mm ,00 Oldalsó vezetőgörgő ,00 Oldalsó vezetőgörgő állítható 2) ,00 1 méteres ütköző méretbeosztással ,00 2 méteres ütköző méretbeosztással ,00 2 méteres meghosszabbítás az ütközőhöz méretbeosztással ,00 1 méteres ütköző digitális méréskijelzővel ,00 2 méteres ütköző digitális méréskijelzővel ,00 Elektromechanikus ütköző a motoros görgőspályához ,00 Elektromechanikus ütköző a motoros görgőspályához digitális kijelzővel ,00 2 méteres meghosszabbítás az ütközőhöz digitális kijelzőhöz ,00 Tartalékgörgő 600 mm ,00 2) előnyben részesül az oldalsó vezetőgörgő cikkszám

23 Vízszintes fémszalagfűrészek UJ HMBS 500 x 500 és - HMBS 510 x 510- teljes- és félautomatikus vízszintes keretű szalagfűrészek nehéz ipari használatra Ipari használatra tervezve Nemesacél, szerszámacél, profilok és telianyagok fűrészeléséhez Speziálisan telianyagok erőteljes függőleges vágásához Kompakt építési forma kis távolsággal a satu és a fűrészkarvezeték között a vibrációmentes üzemhez. Sorozatszerűen freekvenciaátalakítóval a fűrészszalagsebesség fokozatmentes beállítása érdekében Fűrészkar útmérő szenzorral a helyzet meghatározásához a munkadarabfelfogó és egy járulékos, alsó végálláslekérdező között. Szalagvezeték beállítható keményfém lapkákkal Robosztus felső fűrészszalagvezeték a tűmegvezetékben csapágyazott keményfém görgők miatt Fűrészkar 20 -al hajlítva, ezáltal a fűrészszalag hosszabb élettartama a fűrészszalag kisebb kilengése miatt. Forgác sszállító és munkahelymegvilágítás sorozatszerűen A fűrészkar 20 -al döntve, ezáltal a fűrészszalagnak hosszabb az élettartama A fűrészkar állítható csapággyal van felszerelve Rendkívül stabil és robosztus kivitel masszív, egzakt 2 oszlopos vezeték A mindkét oszlopnál levő görgős egyenesvezetékek pontos vágási eredményről gondoskodnak Ábra: Opcionális munkahelymegvilágítás, Cikkszám ; EUR 155,00 ÁFA nélkül Ábra: opcionális kifutóleme vágottanyaghoz Cikkszám EUR 265,00 ÁFA nélkül A satu befogópofái hosszú-löketű hengerrel vannak felszereleve Ábra: HMBS 500 x 500 CNC-F X A satu befogópofái hosszúlöketű hengerrel vannak felszerelve A befogópofák nyomásának hidraulikus vezérléséhez szabályozószeleppel Szalagvezeték állítható keményfém lapkákkal Robosztus felső fűrészszalagvezeték a tűgörgősen csapágyazott keményfém görgővel Ábra HMBS 510 x 510 CNC-F X HMBS 500 x 500 HMBS 510 x 510 Szállított alaptartozékok Fűrészlap Kezelőszerszám Kezelési utasítás Fűrészszalagméretek összehasonlítása Motorteljesítmények összehasonlítása HMBS 500 x 500: 41 x 1,3 mm HMBS 510 x 510: 54 x 1,6 mm A HMBS 510 x 510 lehetővé teszi a nagyobb forgácsolási teljesítménye alapján összehasonlítva a HMBS 500 x 500- al a láthatóan rövidebb munkaidőt HMBS 500 x 500: 4,0 kw HMBS 510 x 510: 7,5 kw Ciklusidők megvalósításához. Jelentősen megtakarít munkaidőt és ezzel gyártási költséget, összehasonlíthatóan kevés többletberuházással. Opcionális tartozék * csak ab gyár szállítható Tartozékok Vágási vonal lézer Cikkszám EUR 805,00 ÁFA nélkül Hidraulikus kötegbefogó berendezés a HA variációhoz Cikkszám EUR 1.039,00 ÁFA nélkül Hidraulikus kötegbefogó berendezés a CNC variációhoz Cikkszám EUR 2.085,00 ÁFA nélkül Mikro-szórórend-szer Cikkszám EUR 805,00 ÁFA nélkül Tartalékkefe Cikkszám EUR 21,00 ÁFA nélkül Kifutólemez a vágott anyagokhoz Cikkszám EUR 265,00 ÁFA nélkül 100 CE-előírások szerint készült

24 Szalagfűrészek Tartozékok a HMBS 500 x 500 és 510 x 510 szériák részére Görgőpályák, választás szerint meghajtott görgővel vagy a nélkül és ütközővel méretbeosztással csak együtt a : val csak együtt a: val Szívesen készítünk Önöknek különleges anyag mintadarabokat Kérdezzen rá nálunk Csak együtt a : val z a A vezérlések kimerítő magyarázatát a oldalon találják meg csak együtt a: val Modell HMBS 500 x 500 HA-F 500 x 500 HA-F X 500 x 500 CNC-F X 510 x 510 HA-F X 510 x 510 CNC-F X Cikkszám csak együtt a: val Motorteljesítmény 400V/50Hz 4,0 kw 4,0 kw 4,0 kw 7,5 kw 7,5 kw Sebességfokozatok fokozatmentes fokozatmentes fokozatmentes fokozatmentes ntes Sägebandgeschwindigkeiten m/min m/min m/min m/min m/min Sägebandabmessungen 6060 x 41 x 1,3 mm 6060 x 41 x 1,3 mm 6060 x 41 x 1,3 mm 6060 x 54 x 1,6 mm 6060 x 54 x 1,6 mm Tischhöhe Materialzufuhr 800 mm 800 mm 800 mm 800 mm 800 mm Gewicht 4730 kg 4730 kg 5350 kg 4830 kg 5450 kg Opcionális tart. (csak gyárilag szerelve) Cikkszám EUR ÁFA nélkül Kézzel beállítható vezeték a vágottárúhoz, nem szerelhető a val, szerelhető ,00 A fűrész hozzávezető görgőinek átszerelése motorikus görgőpálya hajtóműre (csak HA- kivitelben) ,00 Mikro- szórórendszer ,00 Vágásivonal lézer ,00 hidraulikus kötegbefogó készülék (HA) ,00 Hidraulikus kötegbefogó készülék (CNC) ,00 Automatikus szalagvezeték beállítás ,00 Hidraulikus satu a vágási tartomány mögött az anyagok befogásához az anyagkifutásnál ,00 Tartozékok Cikkszám EUR ÁFA nélkül Tartalék forgácskefe Kifutólemez a vágott áruhoz Munkadarabtartály Forgácstartály Mozgatókészülék a forgácstartályhoz és a munkadarabtartályhoz Fűrészszalagok HMBS 500 x x 41 x 1,3 mm 3-4 ZpZ Marathon M x 41 x 1,3 mm 2-3 ZpZ Marathon M Fűrészszalagok HMBS 510 x x 54 x 1,6 mm 3-4 ZpZ Marathon M ,00 265,00 279,00 260,00 65,00 115,00 115,00 149, x 54 x 1,6 mm 2-3 ZpZ Marathon M ,00 Görgős- és mérőpályák Cikkszám EUR ÁFA nélkül Görgőpálya, magasságban állítható, 1000kg/m mm x 600 mm görgőpálya 1700 kg/m mm x 600 mm görgőpálya 3400 kg/m , , , mm x 600 mm görgőpálya motoros 1200 kg/m (csak a HA-variációnál) ,00 Görgős- és mérőpályák Cikkszám EUR ÁFA nélkül 2000 x 600 mm Görgőpálya motoros, 5-görgő, 3.400kg/m(csak CNC-variációnál) , mm x 600 mm meghosszabbítás motoros görgőspálya , mm x 600 mm meghosszabbítás motoros görgőpálya ,00 Tartozékok görgős -és mérőpályákhoz Cikkszám EUR ÁFA nélkül Fedlap görgőspályához 1000x600 mm ,00 Fedlap görgőspályához 2000x600 mm ,00 Fedlap motoros görgőspályához 2000 x 600 mm ,00 Oldalsó vezetőgörgők ,00 Oldalsó vezetőgörgők állíthatók 1) ,00 Fedlap az állítható oldalsó vezetőgörgő (Cikkszám ) ,00 Tartalékgörgő ,00 1 méteres ütköző méretbeosztással ,00 2 méteres ütköző méretbeosztással ,00 2 méteres meghosszabbítás az ütköző méretbeosztással ,00 1 méteres ütköző digitális méréskijelzéssel ,00 2 méteres ütköző digitális méréskijelzéssel ,00 Elektromechanikus ütköző motoros görgőspályához ,00 Elektromechanikus ütköző motoros görgőspályához digitális kijelzővel ,00 2 méteres meghosszabbítás az ütközőhöz digitális kijelzővel ,00

25 Vízszintes-fémszalagfűrészek ÚJ HMBS 650 x 750 HA-FX / HMBS 660 x 760 HA-FX - félautomata vízszintes- fémszalagfűrészek teljes profilok függőleges vágásához, nagyon robosztus kivitel ipari használatra tervezve speziálisan teljes anyagok függőleges vágására különösen stabil és robosztus felépítés frekvenciaátalakítóval: megengedi a fűűrészszalagsebesség fokozatmentes beállítását ARP- rendszerrel: automatikus fűrészkarsüllyesztési sebesség szabályozás az anyagtulajdonságok figyelembevételével a satu befogópofái hosszúlöketű hengerrel van felszerelve beállítószelepekkel a befogási nyomáshoz igazodva a satu merev, hidraulikusan vezérelt pofái kb. 5mm- el visszahúzódnak és ezáltal megkönnyítik a munkadarab hozzávezetését végálláskapcsolók vezérlik a fűrészkar legmagasabb és lagalacsonyabb helyzetét szalagvezetés beállítható keményfémlapkákkal elektromosan meghajtott tisztítókefe a fűrészszalag a fűrészszalag optimális tisztításához és karbantartásához kompakt építési forma kis távolsággal a fűrészkarvezeték és a satu között a vibrációmentes üzem miatt forgácsszállító és munkahelymegvilágítás sorozatszerűen A fűrészkar 20 -os döntése a fűrészszalag hosszabb élettartama miatt A fűrészkar beállítható csapággyal felszerelve robosztus, felső fűrészszalag vezeték tűgörgős csapággyal megvezetett keményfémgörgővel Hűtőrendszerrel a fűrészszalagvezetékeknél és automatikus fűrészszálagvezeték Széria munkatér megvilágítás Display a vágási sebesség kimutatására mm/percben Gépi üzem közvetlenül karimára szerelt, gondozásmentes planétahajtómű (ezzel a motor forgató-nyomatéka négyszereződik) Robosztus forgóáramú motorral Motor túlterhelésvédelemmel felszerelve HMBS 650 x 750 HA-FX masszív, exakt 2- oszlopos vezetés Mindkét oszlopnál egyenes vezetékek gondoskodnak a perfekt vágási eredményről Szállítási terjedelem MBS 650 x 750 HA-FX HMBS 660 x 760 HA-FX Fűrészlap Kezelőszerszám Kezelési utasítás A vezérlések kimerítő adatait megtalálja a oldalon A tartozékokat és a műszaki adatokat a következő oldalakon találja meg. HMBS 650 x 750 HA-FX Összehasonlításul a fűrészszalagméretek Motorteljesítmények összehasonlításul 102 HMBS 650 x 750: 54 x 1,6 mm HMBS 660 x 760: 67 x 1,6 mm HMBS 650 x 750: 7,5 kw HMBS 660 x 760: 11 kw A HMBS 510 x 510 lehetővé teszi a nagyobb forgácsolási teljesítményt össszehasonlítva a HMBS 500 x 500- al világosan rövidebb vágási idő. Ciklusidők eléréséhez. Ezáltal jelentős munkaidőt takarít meg és ezzel gyártási költséget az összehasonlíthatóan kevés többlet beruházással szemben.
