1 S ELSZÍVÓBERENDEZÉS Alkalmazási terület A S szűrőberendezéseket por-gáz szennyeződéstartalmú levegő tisztítására fejlesztették ki, ahol a szennyeződés lehet száraz vagy viszkózus (sűrűn folyó) tulajdonságú. Többek közt, ez a gép megoldást jelent: kis területen keletkező fújós festés eredményeképpen felmerülő aeroszolok szűrésére porok és gázok által szennyezett levegő, mely felmerülhet gumi lézeres vágásnál, plexi, akril és egyéb műanyag lemez vágásánál vagy őrlésénél, por-és gáz szennyeződés polírozás során felmerülő különböző anyagok, hegesztés kapcsolatos olajjal telített hegesztési füstök gázokkal, zsír részecskékkel szennyezett levegő szűrése a konyhai elszívó ernyőknél, kémiai laboratóriumokban keletkező kellemetlen illatanyagok szűrésére, kárpitos munkák során - többek között a vágásnál és ragasztásnál keletkező gőzök. Felépítés S a következő elemekből áll: acél ház, radiális ventilátor - öntött alumínium házban, előszűrő - "festék-stop" fonott - G3 szűrőosztály, zsebes szűrő - F8 szűrőosztály, nagy hatásfokú HEPA szűrő - H13 szűrőosztály, gáz abszorber - granulált aktív széntartalmú kazetták, két nyomásvezérlő jelzi a zsebes szűrő és a magas hatékonyságú szűrő túlzott áramlási ellenállását fényjelzéssel, csatlakozások - szerelje fel az elszívó karokat és kifúvókat (a és a ), vagy kifúvórendszert (). hangtompító a ventilátor kifúvócsonkjára, óra-mérő az eszköz üzemidejének mérésére, vezérlőegység.

Többek közt, ez a gép megoldást jelent: kis területen keletkező fújós festés eredményeképpen felmerülő aeroszolok szűrésére porok és gázok által szennyezett levegő, mely felmerülhet gumi lézeres

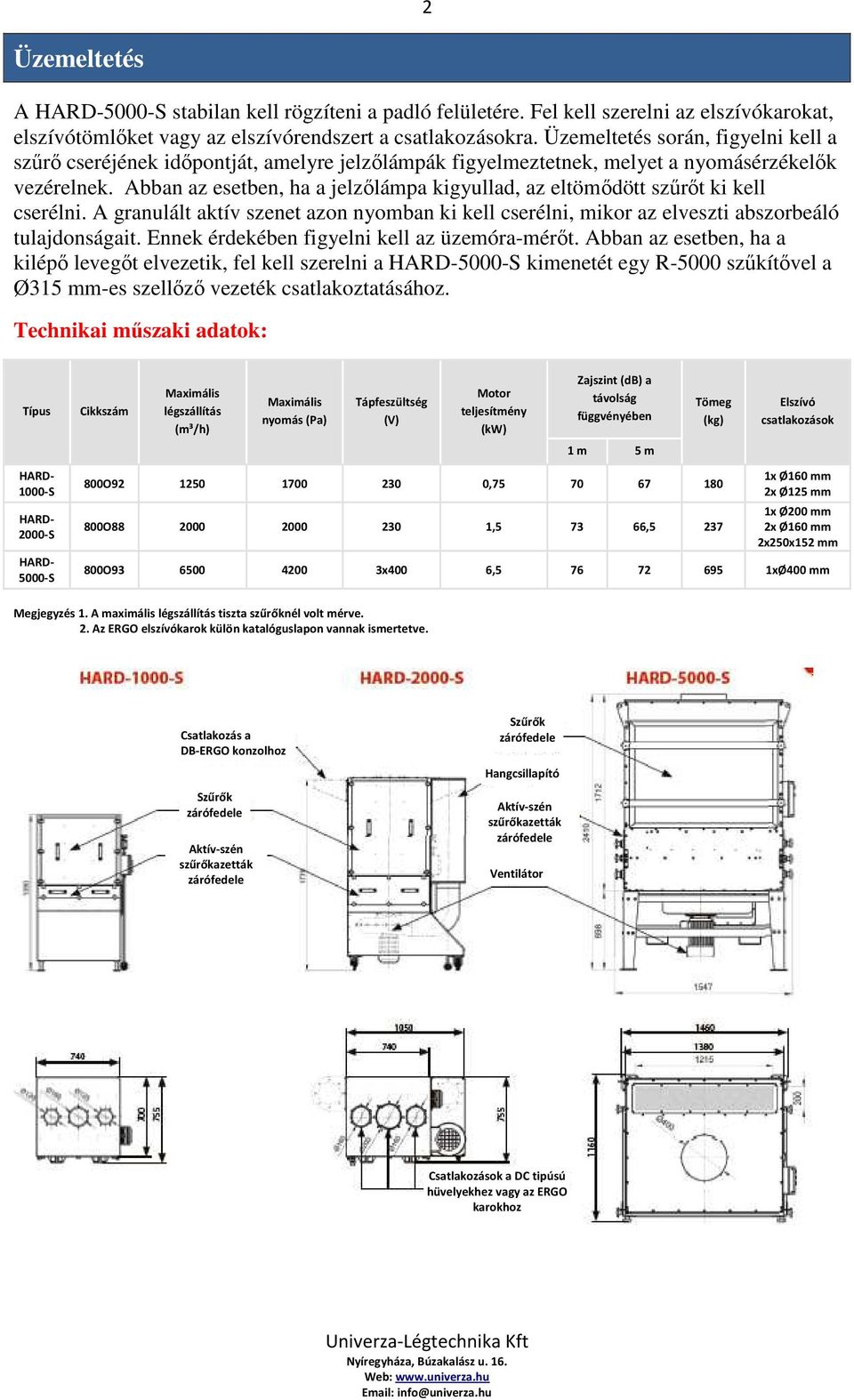

2 2 Üzemeltetés A stabilan kell rögzíteni a padló felületére. Fel kell szerelni az elszívókarokat, elszívótömlőket vagy az elszívórendszert a csatlakozásokra. Üzemeltetés során, figyelni kell a szűrő cseréjének időpontját, amelyre jelzőlámpák figyelmeztetnek, melyet a nyomásérzékelők vezérelnek. Abban az esetben, ha a jelzőlámpa kigyullad, az eltömődött szűrőt ki kell cserélni. A granulált aktív szenet azon nyomban ki kell cserélni, mikor az elveszti abszorbeáló tulajdonságait. Ennek érdekében figyelni kell az üzemóra-mérőt. Abban az esetben, ha a kilépő levegőt elvezetik, fel kell szerelni a kimenetét egy R-5000 szűkítővel a Ø315 mm-es szellőző vezeték csatlakoztatásához. Technikai műszaki adatok: Maximális légszállítás (m³/h) Maximális nyomás (Pa) Tápfeszültség (V) Motor teljesítmény (kw) Zajszint (db) a távolság függvényében (kg) Elszívó csatlakozások 1 m 5 m 800O , O , , x Ø160 mm 2x Ø125 mm 1x Ø200 mm 2x Ø160 mm 2x250x152 mm 800O x400 6, xØ400 mm Megjegyzés 1. A maximális légszállítás tiszta szűrőknél volt mérve. 2. Az ERGO elszívókarok külön katalóguslapon vannak ismertetve. Csatlakozás a DB-ERGO konzolhoz Aktív-szén szűrőkazetták Hangcsillapító Aktív-szén szűrőkazetták Ventilátor Csatlakozások a DC tipúsú hüvelyekhez vagy az ERGO karokhoz

Abban az esetben, ha a jelzőlámpa kigyullad, az eltömődött szűrőt ki kell cserélni. A granulált aktív szenet azon nyomban ki kell cserélni, mikor az elveszti abszorbeáló tulajdonságait.

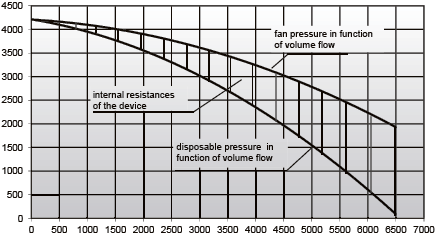

3 3 Légszállítási jelleggörbék:

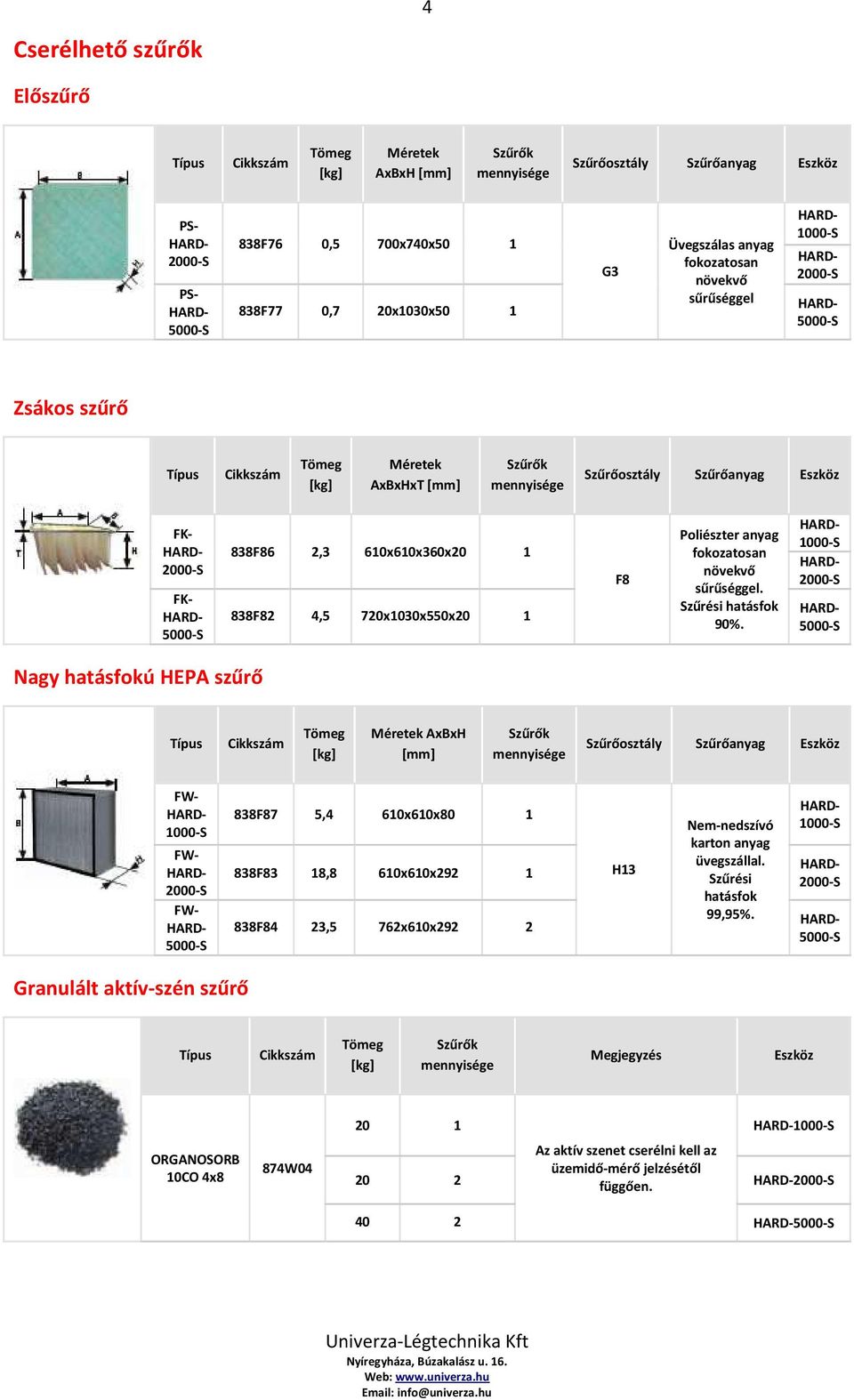

4 4 Cserélhető szűrők Előszűrő Méretek AxBxH [mm] PS- PS- 838F76 0,5 700x740x F77 0,7 20x1030x50 1 G3 Üvegszálas anyag fokozatosan növekvő sűrűséggel Zsákos szűrő Méretek AxBxHxT [mm] FK- FK- 838F86 2,3 610x610x360x F82 4,5 720x1030x550x20 1 F8 Poliészter anyag fokozatosan növekvő sűrűséggel. Szűrési hatásfok 90%. Nagy hatásfokú HEPA szűrő Méretek AxBxH [mm] 838F87 5,4 610x610x F83 18,8 610x610x F84 23,5 762x610x292 2 H13 Nem-nedszívó karton anyag üvegszállal. Szűrési hatásfok 99,95%. Granulált aktív-szén szűrő Megjegyzés Eszköz ORGANOSORB 10CO 4x8 874W Az aktív szenet cserélni kell az üzemidő-mérő jelzésétől függően. 40 2

Nagy hatásfokú HEPA szűrő Méretek AxBxH [mm] 838F87 5,4 610x610x80 1 838F83 18,8 610x610x292 1 838F84 23,5 762x610x292 2 H13 Nem-nedszívó karton anyag üvegszállal.

5 5 Kiegészítő felszerelés Fali konzol az ERGO elszívókarokhoz Fali konzol típusa Kartípus Eszköz DB-ERGO-D 817W29 4 ERGO-D DB-ERGO-L 817W28 4,2 ERGO-L Nagy hatásfokú HEPA szűrő Dn [mm] Eszköz Külső kifúvó, szűkítő idom DC Z DC Z14 160, DC Z Eszköz R-5000 Hard 829R94 6 egységet kifúvócsonkjára rögzítendő, annak érdekében, hogy beköthető legyen a szellőztető vezetékhez.

kifúvó, szűkítő idom DC-125 830Z13 125 DC-160 830Z14 160, DC-200 830Z15 200 Eszköz R-5000 Hard
