Atomerımővi levegıtisztító- és szellızı rendszerek

Átírás

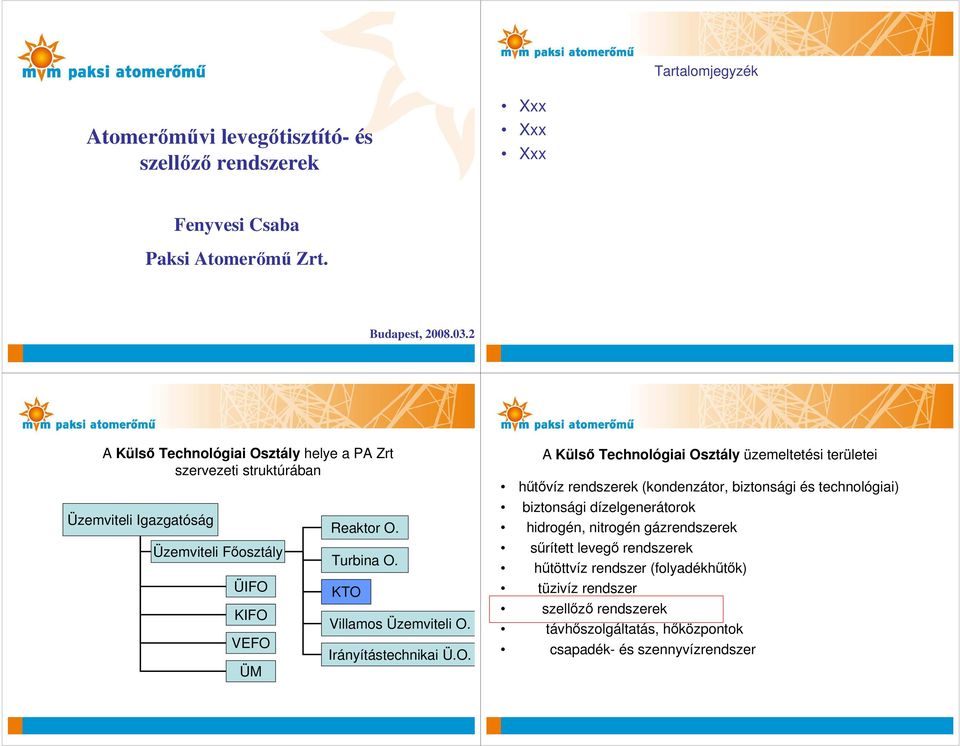

1 Tartalomjegyzék Atomerımővi levegıtisztító- és szellızı rendszerek Xxx Xxx Xxx Fenyvesi Csaba Paksi Atomerımő Zrt. Budapest, A Külsı Technológiai Osztály helye a PA Zrt szervezeti struktúrában Üzemviteli Igazgatóság Üzemviteli Fıosztály ÜIFO KIFO VEFO ÜM Reaktor O. Turbina O. KTO Villamos Üzemviteli O. Irányítástechnikai Ü.O. A Külsı Technológiai Osztály üzemeltetési területei hőtıvíz rendszerek (kondenzátor, biztonsági és technológiai) biztonsági dízelgenerátorok hidrogén, nitrogén gázrendszerek sőrített levegı rendszerek hőtöttvíz rendszer (folyadékhőtık) tüzivíz rendszer szellızı rendszerek távhıszolgáltatás, hıközpontok csapadék- és szennyvízrendszer

2 Miért kell mesterségesen szellıztetni a Paksi Atomerımőben?

3

4

5 17 18 A technológiai berendezések ablaktalan helyiségekben vannak. A természetes szellıztetés nem megoldható. Cél Az épület és az egyes helyiségekben lévı technológiai rendszerek hosszú távú gazdaságos üzemeltethetısége továbbá Általános szellızırendszeri tervezési alapelvek A helyiség funkciójának meghatározása. A helyiségben termelıdött hı, CO2, nedvesség, por, egyéb szennyezıanyag koncentráció meghatározása. Elégedetlenségi arány meghatározása komfortfokozat (A, B, C) meghatározása. az üzemeltetı, karbantartó személyzet biztonságos és egészségre ártalmatlan környezeti körülményeinek biztosítása

6 Komfort fokozat A: 15% az elégedetlenek aránya B: 20% az elégedetlenek aránya C: 30% az elégedetlenek aránya Végleges Biztonsági Jelentés szerinti felosztás Hermetikus tér (primer kör) Reaktorház (primer kör) Klímarendszerek (vezénylıtermek) Szekunderköri rendszerek Szellızırendszerek alfanumerikái Primerköri recirkulációs szellızırendszerek (TL) Hely Hegy, tenger Város, jó levegı Város, közepes levegı Város, rossz levegı Érzékelhetı levegı minıség (decipol) 0,05 0,10 0,20 0,50 Primerköri nyomó-szívó szellızırendszerek Szekunderköri nyomó-szívó szellızırendszerek Szekunderköri szívó szellızırendszerek Klímarendszerek Egészségügyi épület nyomó-szívó szellızırendszerek (UH-TN) (UX-UG) (UG) (UP) (XV-XW) Érzékelhetı levegı minıség egyenlete: c=0,8+0,22*k (decipol), ahol k (ppm)-ben az aceton koncentrációja Irodalom: Épületgépészet 2000 Segédépületi nyomó-szívó szellızırendszerek (NS-NR) Nukleáris Biztonsági Szabályzat elıírásai a hermetikus tér szellıztetı rendszereire depresszió létesítése és meghatározott értéken való tartása (a környezet felé ne legyen légáramlás, a túlnyomásra tervezett hermetikus tér ne károsodjon a túl nagy depresszió miatt) keletkezett hı és nedvesség elszállítása (a hımérséklet emelkedésével az öregedési folyamtok gyorsulnak, amit a nedvesség csak tovább fokoz) a levegı hőtése hőtıvízzel történjen (biztonsági vagy hőtöttvíz) recirkulációs hőtırendszer (a környezettel csak a minimális keresztmetszető kapcsolat legyen) a minimális frisslevegı igény biztosított legyen az üzem közbeni ellenırzésekhez a recirkuláció miatt a hermetikus téren belüli levegıt folyamatosan tisztítani kell a levegı áramlási iránya a kisebb szennyezettségő helyiségek felıl a nagyobb szennyezettségő helyiségek felé történjen karbantartáskor a nyitott hermetikus térben megfelelı környezeti feltételeket legyenek az üzemi szellızı és légtisztító berendezések üzemzavar után a levegı hőtését és tisztítását biztosítsák a hermetikus térbıl a környezetbe távozó levegı csak megfelelı szőrés után bocsátható ki t belsı, üzemi t belsı, max. = C, = 65 C ha nagyobb, akkor blokkot kéziben leállítani, lehőteni, p hermetikus tér, üzemi (relatív) = Pa V nyomó =1000m 3 /h < V szívó =1250m 3 /h!!! p hermetikus tér, min. (abszolút) p hermetikus tér, max (relatív) = 0,8 bar = +300 Pa A korlátozottan kezelhetı helyiségekben a GF-k helyiségéhez képest +50 Pa túlnyomásnak kell lennie. rel. páratartalom =????? p hermetikus tér, (relatív) p hermetikus tér, (relatív) Hermetikus tér légtechnikai tervezési paraméterei Üzemviteli korlátozások = +50 Pa blokkot kéziben leállítani, lehőteni = +300 Pa blokkot kéziben leállítani, lehőteni és gyorszárók zárnak, hermetizálódik a hermetikus tér 23 24

7 Hermetikus tér szellıztetı rendszeri Nyomó-elszívó szellıztetı rendszerek UH03-TN02 Üzemelı blokknál a nyomástartást biztosítja UH04-TN01 Karbantartási szellıztetı rendszer (UH03 rendszert váltja ki, kiegyenlített) Recirkulációs szellıztetı rendszerek TL01 Hermetikus tér hőtését biztosítja TL02 Hermetikus tér levegıjének tisztítását biztosítja (aeroszol és jódszőrık) TL03 Reaktorakna hőtését biztosítja TL04 Ventilátorok villamos motor helyiségének hőtését biztosítja TL05 Fıkeringtetı szivattyúk villamos motor helyiségének hőtést biztosítja TL08 15 Hajtás- és mőszerhelyiségek hőtését biztosítják UH05-TN13 UH0-TN09,10 UH02, UH06 UH10 TN11, TN12 TN14 TN06 TN TL06 TL07 TL14 TL17 Reaktorház szellıztetı rendszeri 1 Reaktorcsarnok klimatizált általános szellıztetése (nincs szőrés) Karbantartó mőhelyek szellıztetése Reaktorcsarnok befúvó szellıztetése Lépcsıházi füstmentesítés befúvó szellıztetése Általános elszívó rendszerek Idıszakosan kezelhetı helyiségek elszívó rendszere Primerköri laborok elszívó rendszere Kisebb helyiségek elszívó rendszere Gız- és tápvíz hermetikus falátvezetések recirkulációs rendszere ZÜHR szivattyúk hőtırendszere, amikor a TH, TJ, TQ, TF üzemel! Pótvíz szivattyúk recirkulációs hőtırendszere Reaktorcsarnoki légfüggöny Reaktorház szellıztetı rendszeri 2 Reaktorház szellıztetı rendszeri 3 TL16 Pihentetı medence szellıztetı rendszere, amikor a medence nyitott TN14 Szennyezett helyiségek általános elszívása (aeroszol) TL13 Pihentetı medencehőtés technológiai rendszerek helyiségének hőtése TN09, TN10 Karbantartó mőhelyek elszívása UH02 Szellızı galéria helyiségeinek szellızése, Lépcsıház füstmentesítése 26e m 3 /h UH06 TN11, TN12 Feltételesen szennyezett helyiségek szellıztetése Kiszolgálható helyiségek elszívó szellıztetése 38e m 3 /h TN13 12e m 3 /h TL16 TN03 TN04 Kábelalagutak elszívó szellıztetése FKSz és pótvízszivattyúk olajrendszer helyiség elszívó szellıztetése TN05 Hidrazin-hidrát tartályok elszívó szellıztetése TN07 Eü helyiségek elszívó szellıztetése Pihentetı medence TN15 Friss üa tároló elszívó szellıztetése 27 28

8 Reaktorház légegyensúlya Biztonsági rendszerek- és rendszerelemek tervezési paraméterei (ellenırzött zónán kívül vannak!) m 3 /h m 3 /h Reaktorház depresszió m 3 /h Szekunderköri helyiségek m 3 /h Vezénylıtermek Számítógéptermek Reléhelyiségek Villamos kábelterek és kapcsolószekrény terek Akkumulátor helyiségek t belsı, tél = C, t belsı, nyár = t külsı (5 10 C) rel. páratartalom = 50 60% UP UP UX-UG UX-UG UX-UG Klímagép elvi felépítése Entalpia Elhasznált levegı 80 0 % Nyomó ventilátor Hımérséklet Friss levegı % Keverı kamra Légfőtı Szőrı Nedvesítı kamra Léghőtı Elszívó ventilátor 1 - keverı kamra, 7 - utófőtı kalorifer, 2 - levegıszőrı, 8 - légcsatornák, 3 - elıfőtı kalorifer, 9 - befúvó- és elszívó elemek, 4 - hőtı kalorifer, 10 - elszívó (vagy recirkulációs) ventilátor, 5 - mosókamra, 11 - recirkulációs vezeték, 6 - nyomó ventilátor, 12 - zsaluk. Abszolút nedvességtartalom 31 32

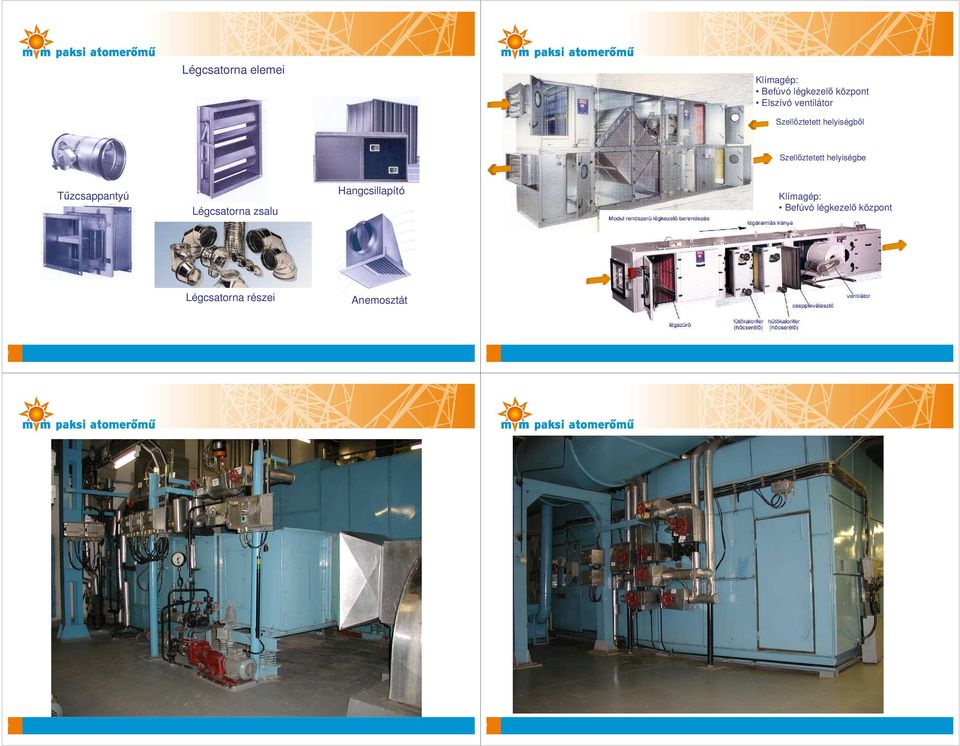

9 Légcsatorna elemei Klímagép: Befúvó légkezelı központ Elszívó ventilátor Szellıztetett helyiségbıl Szellıztetett helyiségbe Tőzcsappantyú Légcsatorna zsalu Hangcsillapító Klímagép: Befúvó légkezelı központ Légcsatorna részei Anemosztát

10 10UP04D Szellızı rendszereket kiszolgáló rendszerek Forróvíz rendszer Gépházi forróvíz rendszer (130/70 C) Keringtetı szivattyúk Osztó, győjtık Csıhálózat Hőtöttvíz rendszer Hőtıgépház (7/11 C) Keringtetı szivattyútelep Nyomásfokozó szivattyútelep Csıhálózat Elfagyás Üzemeltetési problémák Túl meleg van technológia, személyzet Túl hideg van nedvességkiválás Szőrık, kaloriferek elpiszkolódnak Szakaszoló armatúrák nem zárnak Nincs légtelenítı Nyári kondenzáció csapadékelvezetés problémás! Aut. szabályzókörök nem mőködnek 39 40

11 +24 m +19 m +15 m +10 m +5 m 0 m -3,6 m 41
