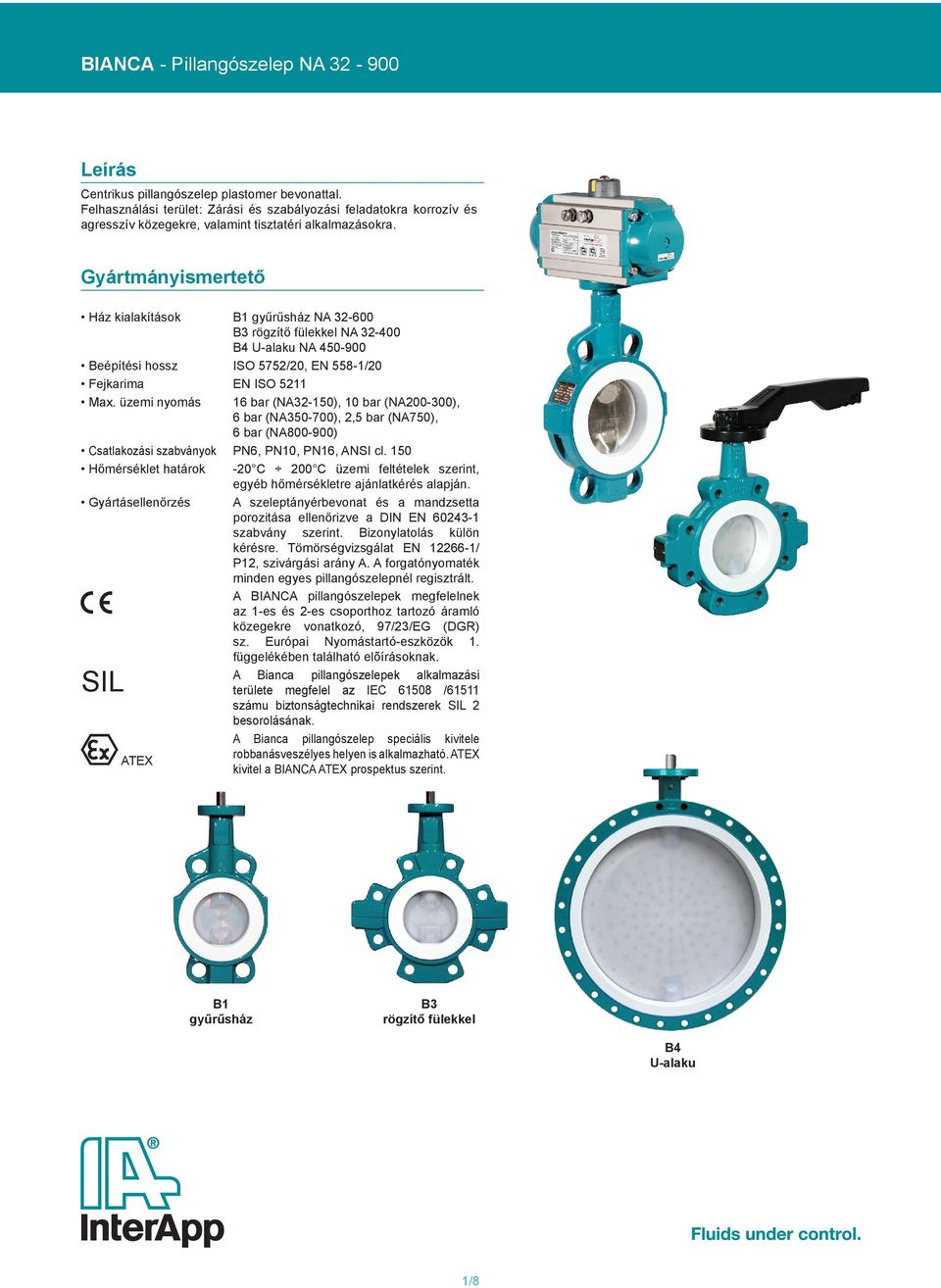

1 Leírás Centrikus pillangószelep plastomer bevonattal. Felhasználási terület: Zárási és szabályozási feladatokra korrozív és agresszív közegekre, valamint tisztatéri alkalmazásokra. Gyártmányismertető Ház kialakítások B1 gyűrűsház NA B3 rögzítő fülekkel NA B4 U-alaku NA Beépítési hossz ISO 575/0, EN 558-1/0 Fejkarima EN ISO 511 Max. üzemi nyomás 16 bar (NA3-150), 10 bar (NA00-300), 6 bar (NA ),,5 bar (NA750), 6 bar (NA ) Csatlakozási szabványok PN6, PN10, PN16, ANSI cl. 150 Hőmérséklet határok -0 C 00 C üzemi feltételek szerint, egyéb hőmérsékletre ajánlatkérés alapján. Gyártásellenőrzés A szeleptányérbevonat és a mandzsetta porozitása ellenőrizve a DIN EN szabvány szerint. Bizonylatolás külön kérésre. Tömörségvizsgálat EN 166-1/ P1, szivárgási arány A. A forgatónyomaték minden egyes pillangószelepnél regisztrált. A BIANCA pillangószelepek megfelelnek az 1-es és -es csoporthoz tartozó áramló közegekre vonatkozó, 97/3/EG (DGR) sz. Európai Nyomástartó-eszközök 1. függelékében található elõírásoknak. A Bianca pillangószelepek alkalmazási SIL területe megfelel az IEC /61511 számu biztonságtechnikai rendszerek SIL besorolásának. A Bianca pillangószelep speciális kivitele ATEX robbanásveszélyes helyen is alkalmazható. ATEX kivitel a BIANCA ATEX prospektus szerint. B1 gyűrűsház B3 rögzítő fülekkel B4 U-alaku 1/8

2 BIANCA - Pillangószelep NA Konstrukció 1 Kétrészes szelepház, GGG40.3 anyagból / EN-GJS (A-LT) Szeleptányér és a tengely egy részből, kifúvásmentes kialakítás 3 A tányér bevonata minimum 3 mm vastagságú 4 A szeleptányéron a bevonat mechanikailag is rögzített 5 Keskenyebb mag, a lehetséges legnagyobb kv-érték biztosítása érdekében 6 A tengely a tömítés szempontjából lényeges helyen bevonattal ellátott 7 A tengelytömítés előfeszített biztonsági pakolással került kialakításra 8 Önkenő tengelycsapágyazás 9 Külső tengelytömítés 10 Kamrás mandzsetta a hidegfolyás megakadályozása érdekében 11 Rugalmas alátét gyűrű a szelepházba beágyazva, a mandzsetta védelme érdekében BIANCA HP tisztaterű gyártása ultrahangos tisztítás Anyag elhelyezés szerelés, ellenőrzés, csomagolás es osztályu tisztatérben Tömörzárási vizsgálat HP nitrogénnel Forgatónyomaték PTFE mandzsettával, biztonsági faktorral DN 3/ Nm /8

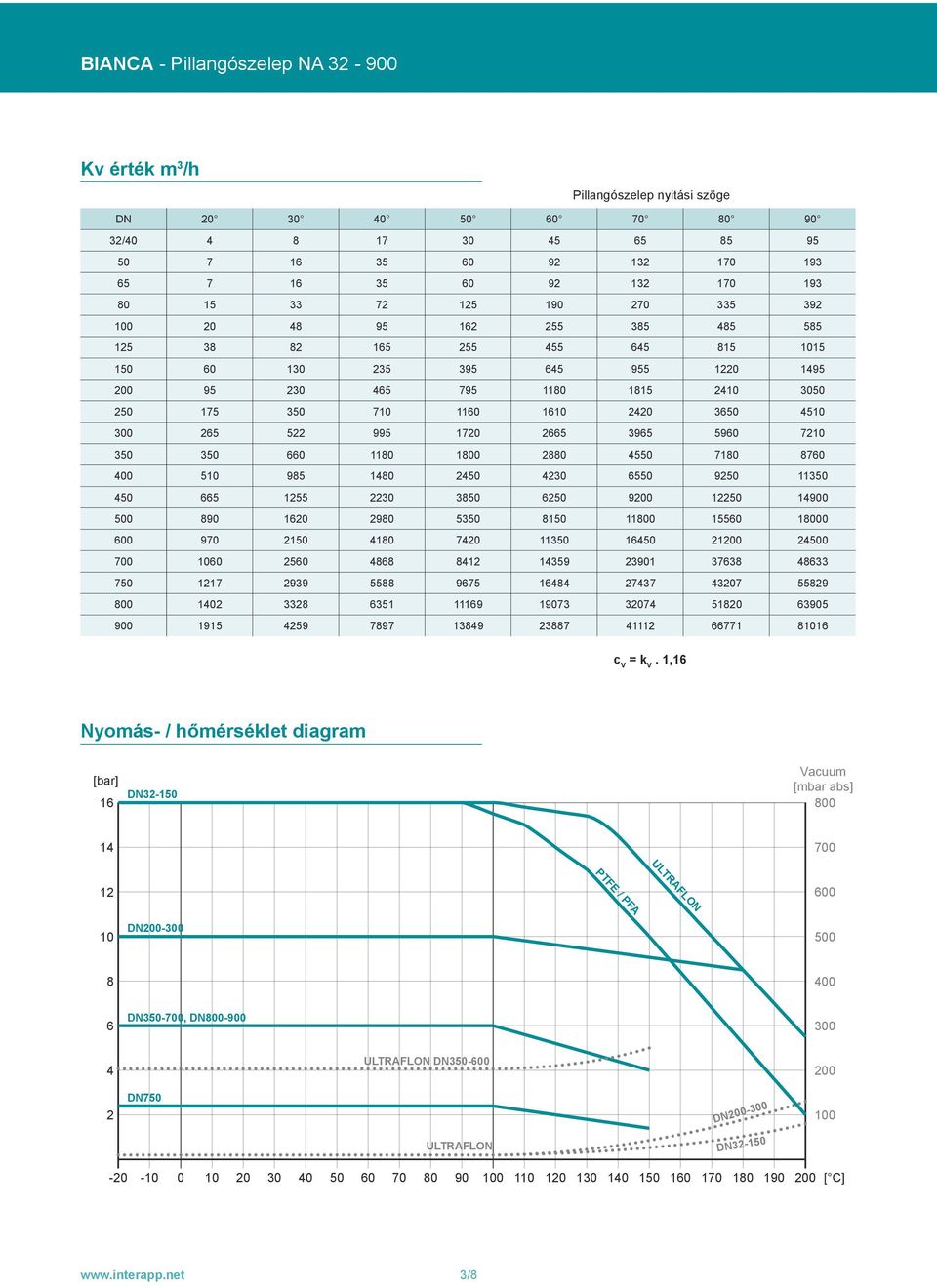

3 Kv érték m 3 /h Pillangószelep nyitási szöge DN / c V = k V. 1,16 Nyomás- / hőmérséklet diagram [bar] 16 DN3-150 Vacuum [mbar abs] ULTRAFLON PTFE / PFA DN DN , DN ULTRAFLON DN DN750 DN ULTRAFLON DN [ C] 3/8

4 Az ULTRAFLON mandzsetta előnyei Gáztömörség Összehasonlitó táblázat a ULTRAFLON - PTFE - PFA anyagokra. (1 mm lapvastagság esetén) Alakváltozás ismételt terhelés mellett hidegfolyás-elkerülése Cl Terhelés : 15 N/mm, 4 ciklus Időtartam : 100 óra ciklusonként Hőfok : 3 C (73 F) Maradandó alakváltozás 4 óra után HCl SO Ciklus 4 3 He Gáztömörség [cm³ / m² d bar] Hidegfolyás [%] Folyamatos ellenőrzés (tömörségre) átfolyási tényezö Tömörség (DIN 330/3) ULTRAFLON PTFE PFA átfolyási tényezö 1 tömörzáró Ciklus nincs csekély pikkelyes szemcsés Elhasználódás Mandzsetta Tányér Ciklus 4/8

5 Típus kódjelölése B BE. 4GT. TS. xx Ház forma Névleges átmérő mm Üzemi nyomás Csatlakozási szabvány B1 Gyűrűsház NA3-600 B3 Furatos fülekkel NA3-400 B4 U-alaku NA ,5 bar NA bar NA , NA bar NA bar NA3-150 ** PN10/16/ANSI B16-5 cl150 lásd az alsó táblázatot Ház anyaga BE Gömbgrafitos öntvény GGG40.3, 80µ epoxi bevonattal 4G0 Nemesacél, Tányér-tengely egyrészes Mandzsetta/rugalmas alátét anyaga Speciális kivitel 4G0 4GP Nemesacél, Nemesacél, Nemesacél, polírozott Ra < 0,8 Nemesacél, polírozott Ra < 0,8 NA3-300 NA NA3-300 NA GJ Nemesacél, , Fe < 1%, e-polírozott Ra < 0,4 NA GT Nemesacél PFA bevonattal NA3-300 (>300 speciális kivitel) 3BT Steel PFA bevonattal NA D0 Uranus (speciális kivitel) 7H0 Hastelloy.460 (speciális kivitel) 7T0 Titan , Gr (speciális kivitel) TS TE TV **V **A LF HP PTFE / Szilikon PTFE / EPDM PTFE / Viton ULTRAFLON vacuum vagy klór esetében Antisztatikus (PTFE vagy Ultraflon*) LABS mentes (lakkozási feladatokhoz szállított anyagok esetében) Nagytisztaságú: A pillangószelep szerelése, tisztítása, ellenőrzése és csomagolása a tisztatér technikai előírások szerint történik. (amerikai szabvány 09b, kl szerint) ATEX kivitel a BIANCA ATEX prospektus szerint. Egyéb kivitel ajánlatkérés szerint BIANCA B1 B3 B4 DN PN10 3 PN16 3 ANSI cl A PN10 3 PN16 3 ANSI cl.150 A PN10 PN ANSI cl.150 A Végszerelvényként való alkalmazáskor figyelembe kell venni: - Ház forma B3, B4 - Max. üzemi nyomás NA bar - Hőmérséklet határok 10 30ºC > NA600 kérésre - Áramló közeg Csak nem veszéljes folyadékok - vízütés nem engedélyezett!! 5/8

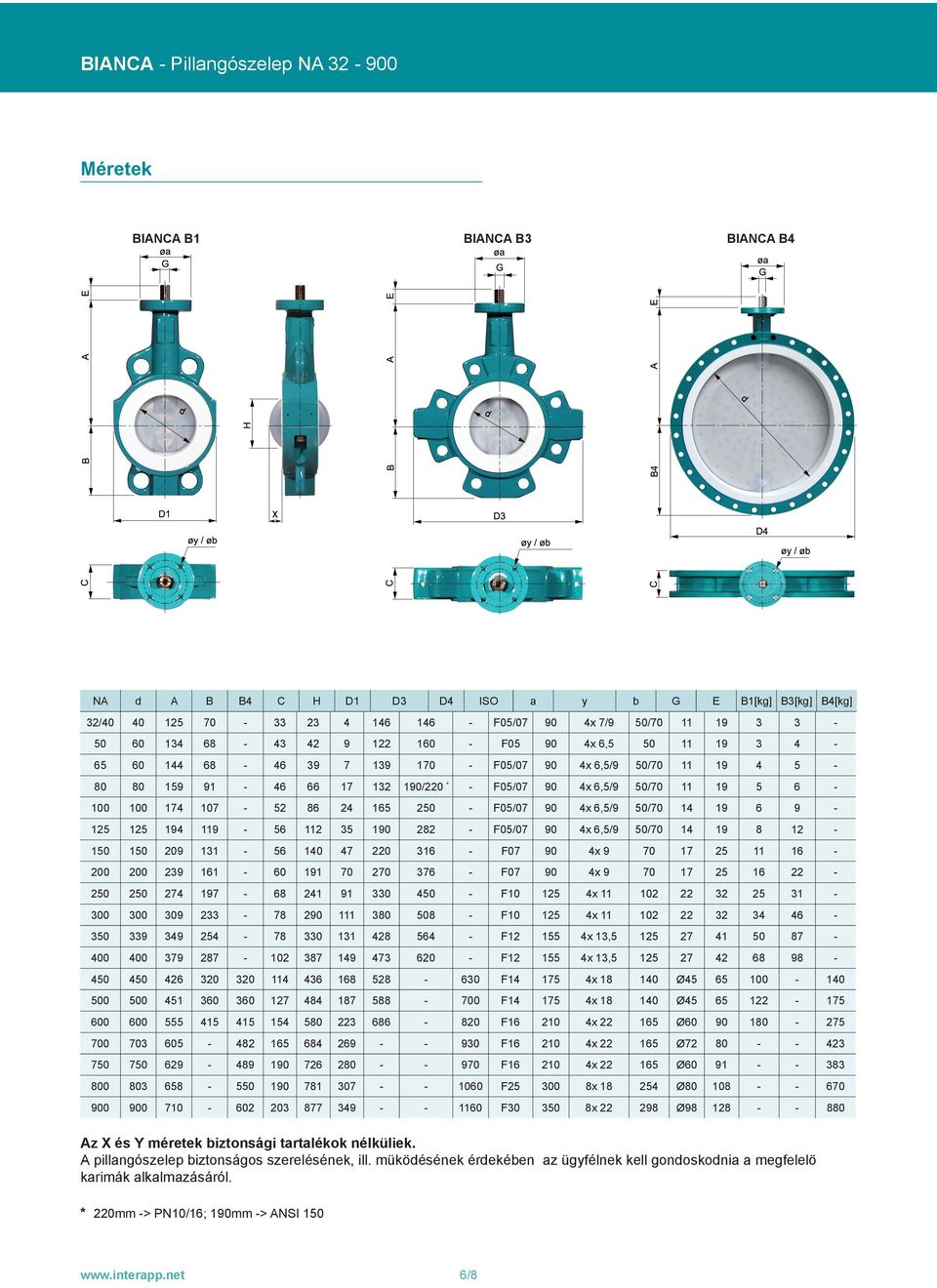

6 Méretek BIANCA B1 BIANCA B3 BIANCA B4 DN NA d A B B4 C H XD1 D1 D3 D3 D4 D4 ISO ISO a a y y b b G G E B1[kg] B3[kg] B4[kg] 3/ F05/ x 7/9 50/ F x 6, F05/ x 6,5/9 50/ /0 * - F05/ x 6,5/9 50/ F05/ x 6,5/9 50/ F05/ x 6,5/9 50/ F x F x F x F x F x 13, F x 13, F x Ø F x Ø F x 165 Ø F x 165 Ø F x 165 Ø F x Ø F x 98 Ø Az X és Y méretek biztonsági tartalékok nélküliek. A pillangószelep biztonságos szerelésének, ill. müködésének érdekében az ügyfélnek kell gondoskodnia a megfelelö karimák alkalmazásáról. * 0mm -> PN10/16; 190mm -> ANSI 150 6/8

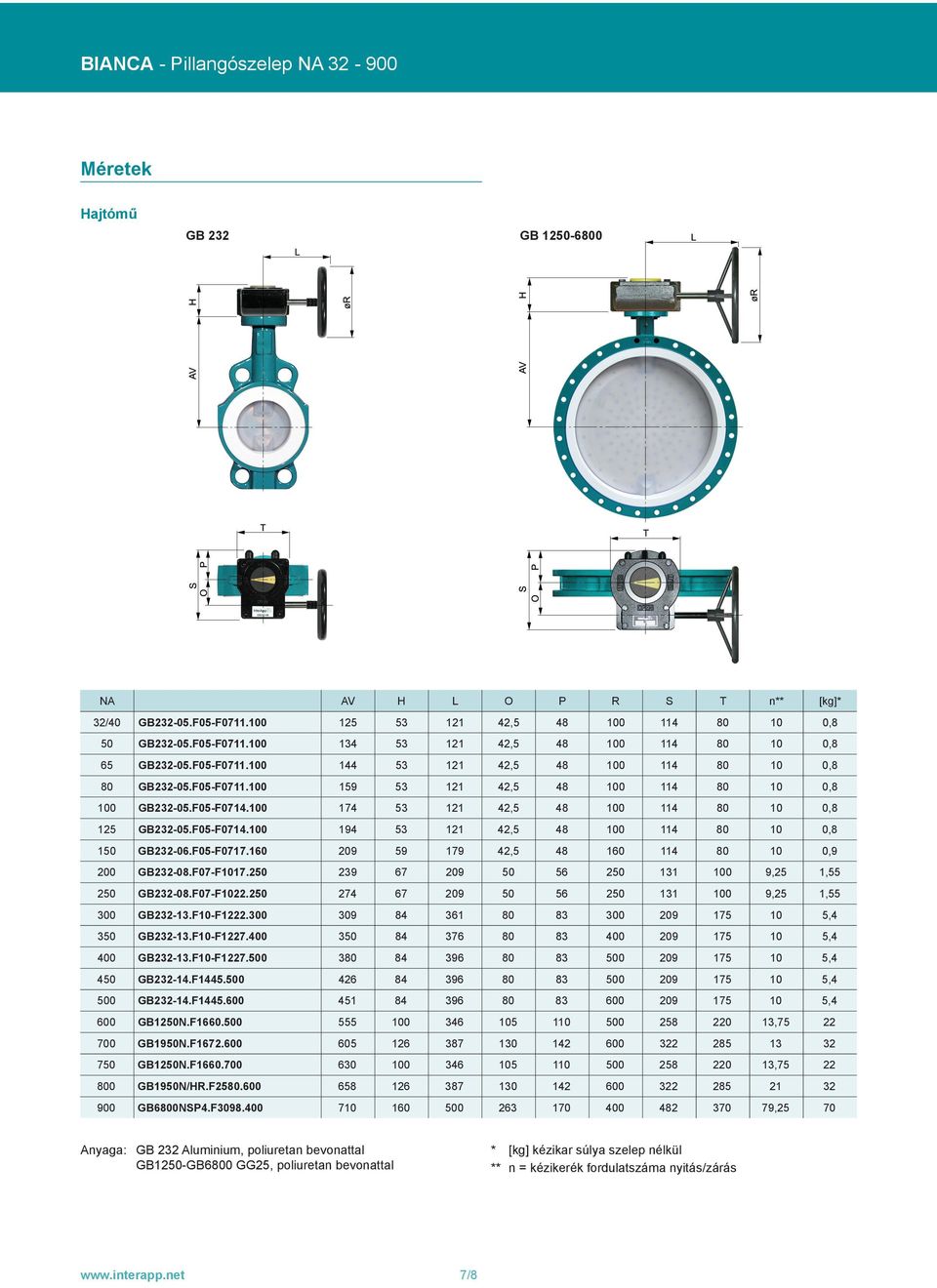

7 Méretek Hajtómű GB 3 GB DN NA AV H L O P R S T n** [kg]* 3/40 GB3-05.F05-F , ,8 50 GB3-05.F05-F , ,8 65 GB3-05.F05-F , ,8 80 GB3-05.F05-F , ,8 100 GB3-05.F05-F , ,8 15 GB3-05.F05-F , ,8 150 GB3-06.F05-F , ,9 00 GB3-08.F07-F ,5 1,55 50 GB3-08.F07-F ,5 1, GB3-13.F10-F ,4 350 GB3-13.F10-F ,4 400 GB3-13.F10-F ,4 450 GB3-14.F ,4 500 GB3-14.F ,4 600 GB150N.F , GB1950N.F GB150N.F , GB1950N/HR.F GB6800NSP4.F ,5 70 Anyaga: GB 3 Aluminium, poliuretan bevonattal GB150-GB6800 GG5, poliuretan bevonattal * [kg] kézikar súlya szelep nélkül ** n = kézikerék fordulatszáma nyitás/zárás 7/8

8 Méretek Kézikar HLA : Aluminium, Epoxi bevonattal HLA DN NA AV H L [kg]* 3/40 HLA.F ,4 50 HLA.F ,5 65 HLA.F ,5 80 HLA.F ,5 100 HLA.F ,6 15 HLA.F ,6 150 HLA.F ,6 00 HLA.F ,6 50 HLA.F , 300 HLA.F , HLG : GGG40, Epoxi bevonattal HLG DN NA AV H L [kg]* 3/40 HLG.F E.C ,9 50 n.a HLG.F E.C ,9 80 HLG.F E.C ,9 100 HLG.F E.C ,6 15 HLG.F E.C ,6 150 HLG.F E.C ,6 00 HLG.F E.C ,6 * [kg] kézikar súlya szelep nélkül További dokumentációk Pneumatikus hajtóművek, Elektromos hajtóművek, Tartozékok a további táblázatok szerint. Szerelési útmutató, Karbantartási javaslatok, Karimatáblázatok: Kérjük, hogy szelepeink beszerelésekor és használata alatt vegye figyelembe a fenti előírásokat! InterApp AG Grundstrasse 4 CH-6343 Rotkreuz Phone +41 (0) Fax +41 (0) info@ch.interapp.net InterApp Austria InterApp Italy Kolpingstrasse 19 Via Gramsci 9 A-130 Wien I-0016 Pero (MI) Phone +43 (0) Fax +43 (0) info@at.interapp.net Phone Fax info@it.interapp.net InterApp Singapore 11, Changi North Street 1, #03-11 Singapore Phone Fax info@sg.interapp.net 01 InterApp AG, all rights reserved AVK Mittelmann Armaturen InterApp Germany Schillerstrasse 50 D-4489 Wülfrath Phone +49 (0) Fax +49 (0) info@avkmittelmann.com Általános szállítási feltételeink. A müszaki adatok kötelezettség nélküliek, sajátságokra vonatkozó biztosítékot nem tartalmaznak. Módosítási jog fenntartva. AVK Válvulas S.A. InterApp Válvulas S.A. Poligono Industrial Francoli, parcela 7 E Tarragona Phone Fax avk@avkvalvulas.com 8/8 BIANCA_17 hu
