INVERSE E1 MULTIPLEXER LAN BRIDGE

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "INVERSE E1 MULTIPLEXER LAN BRIDGE"

Átírás

1 INVERSE E1 MULTIPLEXER LAN BRIDGE SP 7403 és SP 7405 INVERSE E1 MULTIPLEXER LAN BRIDGE 1/11

2 Tartalomjegyzék Általános ismertetés...3 Funkció...3 WAN interfész...3 LAN interfész...3 Felügyelet...3 Tápfeszültség...3 Értéknövelő tulajdonságok...3 SP 7403 és SP Alkalmazása...4 A működés rövid leírása...5 E1 felületek kezelése,...5 Inverz multiplexálás...5 Bridge működés...6 Kijelzések...7 LINK LED...7 CH1...CH6 LED...7 TX LED...7 RX LED...7 A LAN csatlakozó LED-je...7 Távfelügyelet...7 Beállítások...8 Üzemmód bitek:...8 Műszaki adatok...9 E1 - felület...9 LAN felület...9 Felügyelő - felület...9 Tápegység...9 Fogyasztása...9 Működési hőfoktartomány...9 Méretek...9 Megbízhatóság...9 Védettség...9 Csatlakozó bekötések...10 E1 felület...10 Szinkron bemenet...10 LAN felület...10 Felügyelő felület...10 Tápegység...10 Rendelési példa...11 Elérhetőség...11 INVERSE E1 MULTIPLEXER LAN BRIDGE 2/11

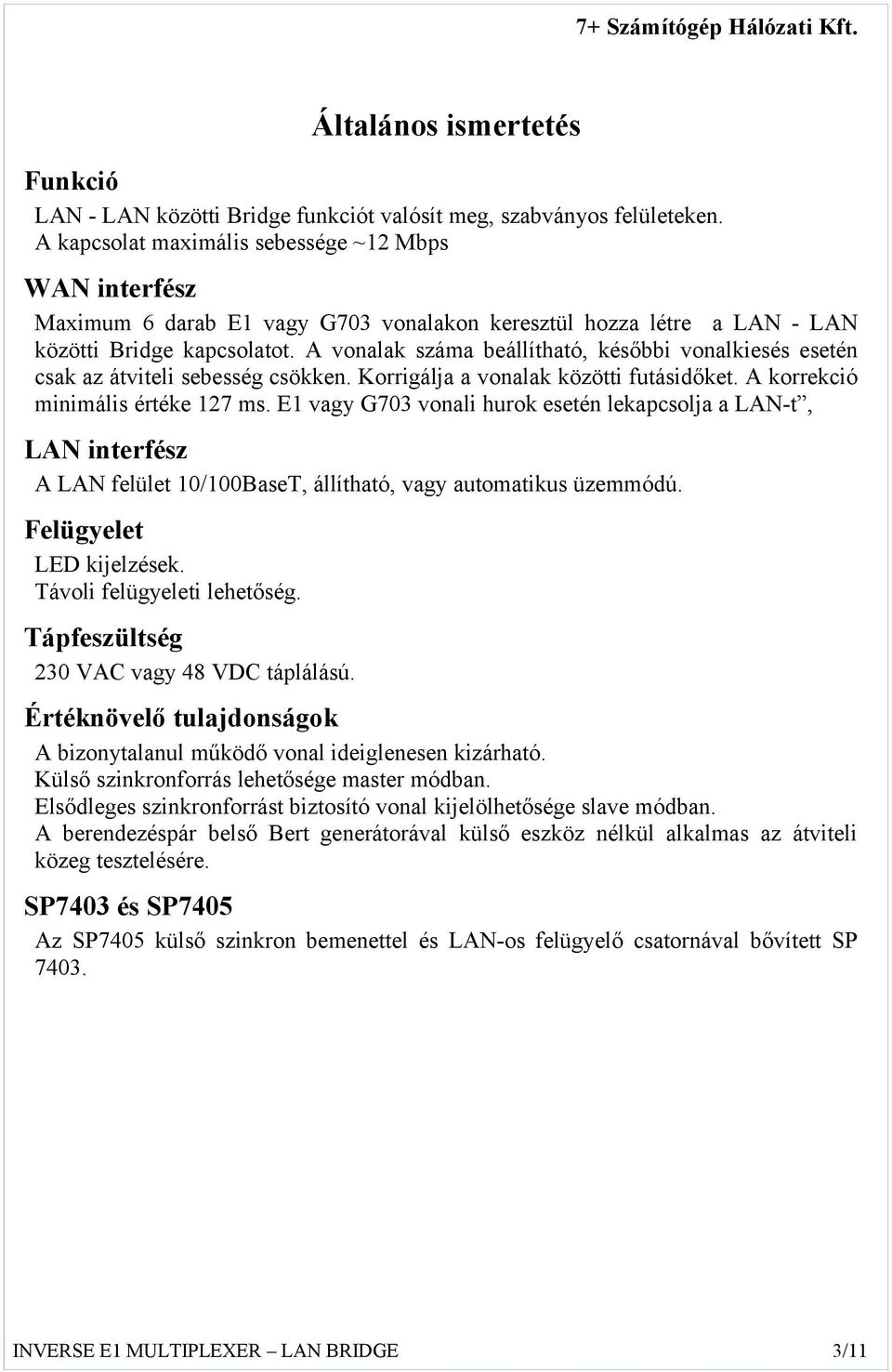

3 Általános ismertetés Funkció LAN - LAN közötti Bridge funkciót valósít meg, szabványos felületeken. A kapcsolat maximális sebessége ~12 Mbps WAN interfész Maximum 6 darab E1 vagy G703 vonalakon keresztül hozza létre a LAN - LAN közötti Bridge kapcsolatot. A vonalak száma beállítható, későbbi vonalkiesés esetén csak az átviteli sebesség csökken. Korrigálja a vonalak közötti futásidőket. A korrekció minimális értéke 127 ms. E1 vagy G703 vonali hurok esetén lekapcsolja a LAN-t, LAN interfész A LAN felület 10/100BaseT, állítható, vagy automatikus üzemmódú. Felügyelet LED kijelzések. Távoli felügyeleti lehetőség. Tápfeszültség 230 VAC vagy 48 VDC táplálású. Értéknövelő tulajdonságok A bizonytalanul működő vonal ideiglenesen kizárható. Külső szinkronforrás lehetősége master módban. Elsődleges szinkronforrást biztosító vonal kijelölhetősége slave módban. A berendezéspár belső Bert generátorával külső eszköz nélkül alkalmas az átviteli közeg tesztelésére. SP7403 és SP7405 Az SP7405 külső szinkron bemenettel és LAN-os felügyelő csatornával bővített SP INVERSE E1 MULTIPLEXER LAN BRIDGE 3/11

4 Alkalmazása A párba kapcsolt SP 7403 és/vagy SP 7405 berendezésekkel LAN LAN Bridge kapcsolat hozható létre, max. 6 darab E1 vonal által biztosított sebességű sebességgel. Az aktív E1 vonalak száma 1 és 6 között tetszőleges, konfigurálás nélkül üzem közben változhat, cserélődhet, az átviteli sebesség kb. 1,9 és 11,9 Mbps lesz a vonalszámtól függően. A vonalak közötti futásidő korrekció automatikus, maximuma beállítható: mikros felhasználásnál 2 ms re, nagy kiterjedésű hálózatokhoz kb. 127 ms re. Az E1 felületekhez csatlakozó átviteli vonal lehet teljesen, vagy csak E1 szinten transzparens (0. időrésben a Si bitek nem használhatók), mert a készülék akár 30, akár 31 időréses adatátvitelre beállítható. A LAN felület beállítása lehet rögzített ( 10/100 M, teljes / fél-duplex ), vagy automatikus ( autonegotiation). Beállítástól függően, a LAN LAN kapcsolat lehet bridge (MAC address alapú szűrés és továbbítás), vagy sávszélesség allokált (MAC address vagy VLAN ID alapján). INVERSE E1 MULTIPLEXER LAN BRIDGE 4/11

5 A működés rövid leírása E1 felületek kezelése, E1 felület fizikai alapja a G703 szerinti, 2048 kbps adatátvitel. Az adatátvitelhez a két készüléknek szinkronban kell járnia. Az egyik állítja elő az ütemezést ( ez a master ), a másik ( a slave) ezt az ütemezést követi. Az SP7403 beállítható mindkét üzemmódba, E1-es felületei mindig azonos üzemmódúak. Az SP7405 megengedi, hogy master módban a belső órajelét külső szinkronjel helyettesítse. Ha ez a külső szinkronjel nincs, automatikusan a belső órajelet használja. Slave módban kijelölhető egy csatorna, mint elsődleges szinkronforrás, ha ez nem áll rendelkezésre, akkor a működő csatornák egyike szinkronizál. Az E1 felületen az adatátviteli protokoll G704. Ez a struktúra dupla keretet határoz meg, egy keretet 32 időrésre oszt ahol egy időrést 8 darab 8 kbps csatorna alkot. A 0.-ik időrés kitüntetett szerepű. Ebben az időrésben, de csak minden második keretben, 5 szabadon használható csatorna van (Si bitek). Ezekben zajlik a berendezések közötti üzemi protokollt biztosító kommunikáció. Ha az átviteli út transzparens a többi időrésben adatátvitel zajlik, felületenként 1984 kbps sebességgel. Ha az átviteli út csak E1 transzparens (a Si bitek elhalnak ), akkor a készülék 30TS üzemmódba állítva, 1.- időrést használja az üzemi kommunikációra, az adatátvitel felületenként 1920 kbps sebességű lesz. Az SP7403/5-ket összekötő vonalakban CAS-t vagy CCS-t nem lehet. Adatátviteli protokoll paraméterei (pl. G706) bevasaltak, mindig CRC4-es és CRC CRC módú. Inverz multiplexálás Az inverz multiplexálás ugyanúgy csomagok összefűzése illetve szétválogatása mint a hagyományos multiplexereknél. Az inverz jelző arra utal, hogy a hagyományostól eltérően, lévén itt egy gyors adatfolyamot kell több közösen kezelt lassú csatornán, nagy távolságba eljuttatni, a forrás oldalon kell elvégezni a demultiplexálását és a cél oldalon a multiplexálást. A multiplexáláshoz illetve a demultiplexáláshoz folyamatosan szükséges az aktuálisan működő E1 felületek számának meghatározása, a vonalcserék rendbe hozása, valamint az átviteli útban létrejött futásidő eltérések mérése és korrigálása. Az inverz multiplexálás feladatainak kiszolgálására az SP7403/5 SP7403/5 között üzemi kommunikáció folyik. Ez logikailag szétválik egy vezérlő és egy monitor csatornában történő átvitelre. A vezérlő csatornában egy privát protokoll fut (E1 felületenként más tartalommal). Ennek jelzései alapján történik az E1 felületek vizsgálata, a futásidők mérése, a korrekciók elvégzése. Az üzemi protokoll kétféle sebességgel futhat a MICRO bit állásától függően. INVERSE E1 MULTIPLEXER LAN BRIDGE 5/11

6 Bridge működés. A Bridge funkcióit egy speciális processor realizálja. A processornak két adatátviteli felülete van, a WAN oldal (ezzel csatlakozik a távoli párjához az inverz multiplexereken keresztül) és a LAN oldal. A LAN ból érkező csomagokat, szűrés után HDLC-be csomagolva WAN -oldalán keresztül átküldi a párjának, ahol az kicsomagolja a HDLC-ből és kiküldi az ottani LAN ba. A folyamat szimmetrikus. A szűrés egy tanulási folyamat eredményén alapul. A LAN csomagokat kibocsátók címe (un. MAC SA) folyamatosan egy elemű táblázatba íródik, illetve innen törlődik, ha az 300 s alatt nem indít csomagot. A Bridge ebből a táblázatból tudja, hogy ki van a helyi oldalon. A Bridgee a helyi oldalon nem szereplőknek címzett csomagokat átirányítja a másik LAN ba. A LAN oldal és WAN oldal eltérő sebessége ( a LAN lehet 100 Mbps, a WAN 1,9-11,9 Mbps ) miatt a csomag egy tárolón ( kapacitása: 1024 csomag ) keresztül jut ki a LAN-ra, ezzel minimalizálva a csomagvesztést. A fenti működés kicsit módosul, ha a BRIDGE bit törlésével sávszélesség-allokált üzemmód van beállítva. Ekkor 16 eszköz részére egy minimális hozzáférés garantálódik, prioritásuk lesz (az előzőekben egy eszköz is lefoglalhatja a teljes átviteli kapacitást), ezek a MAC SA vagy a VLAN bit beállítása után a csomag VLAN ID alapján jelölődnek ki. Ez is egy táblázaton keresztül kezelődik, de ebből 6 s múlva ki lehet esni. A táblázatban nem szereplő eszközök prioritása alacsonyabb. INVERSE E1 MULTIPLEXER LAN BRIDGE 6/11

7 Kijelzések LINK LED Alapfunkciója a két készülék együttműködésének kijelzése. Zöld, ha a két készülék együttműködése kielégítő. Tartósan sötét, ha a két készülék nem látja egymást, Rövid ideig sötét, ha korrekciók történik. Rövid ideig piros a bekapcsolás alatt, vagy ha a futásidő túl nagy. Tartósan piros, ha a készülék hibás. CH1...CH6 LED Az egyes E1 felületek állapotának kijelzése. Pirosan világít, ha a vonallal G703 szinten baj van, Zölden villog, ha a vonali baj E1 (G704) szintű, Zölden világít, ha a vonallal nincs baj, Sárga, ha a vonal ideiglenesen kizárt, Nem világít, ha a vonal kikonfigurált. TX LED Zöld, ha a készülék ad a LAN -ba, Piros a bridge törlése alatt. RX LED Zöld, ha a lészülék vesz a LAN-ból. Piros, ha nincs link integritás, A LAN csatlakozó LED-je Zöld 100M üzemmódban. Távfelügyelet Felügyelő felülete RS 232 kompatíbilis aszinkron DCE, RJ45 csatlakozón, vagy SP LAN portja. Ezen keresztül állíthatok be a paraméterek, illetve olvashatok a státuszok és statisztikák, a helyi vagy a távoli készülékből. A felügyeletet a 7+ kft. SPMG programja végzi. INVERSE E1 MULTIPLEXER LAN BRIDGE 7/11

8 Beállítások Az SP7403/5 beállító kapcsolót vagy jumpert nem tartalmaz, csak felügyelő felületén keresztül lehet üzemmód bitjeit beállítani és eltárolni a helyi és a távoli készülékben is. Üzemmód bitek: MST beállítva: master, törölve: slave módúak az E1 felületek, a master lehet internal / external, a slave lehet autó, vagy az index-el kijelölt port a szinkronizáló. TS31 MICRO beállítva: az adatátvitel 31 időrésben történik, törölve: 30 időrésben, beállítva: 2 ms, törölve: 127 ms a max. futásidő, NEAR/FAR a készülék párokban ellentétesen kell állniuk, célszerűen a távoli legyen a FAR. WDOG NEGO 100M DUPL BRIDGE VLAN FLOW beállítva: újraindulást engedélyez, ha a bridge LAN-ba sokáig nem ad beállítva: a LAN üzemmód automatikus, törölve: fix, beállítva: a LAN 100 M, törölve: 10 M, ha a nego törölt, beállítva: a LAN duplex, törölve: félduplex, ha a nego törölt, beállítva: egyszerű bridge, törölve: sávszélesség-allokált (BWA) BWA módban beállítva: a VLAN ID, törölve: MAC SA, bridge módban, beállítva: van flow-control, törölve: nincs Megjegyzés: a MST, TS31,MICRO és 4-CH és NEAR/FAR bitek távolból nem állíthatóak. Kiszállításkor értékük: SLV, TS31, 127ms, FAR, NEGO disable, 100M, DUPL, BRIDGE, no FLOW CONT. INVERSE E1 MULTIPLEXER LAN BRIDGE 8/11

9 A készülék zárt asztali kivitelű. Műszaki adatok E1 - felület ITU-T interface G703 2Mbps, G732 szerinti Adatátvitel G703, G704, G706 szerinti Adatátviteli sebesség 2,048 Mbps +/- 50 ppm Üzemmód slave vagy master Jelalak ITU maszk szerint Impedancia 120 szimmetrikus Adásszint 120 Ohm Vételiszint adaptív (adásszint +/- 6 db), szinkron: 2Vp-p Csatolás transzformátoros LAN felület IEEE szerinti 10/100 BaseT max. packet hossz 1760 byte a header és fcs-el együtt. Felügyelő - felület V.24 / RS232 aszinkron DCE, vagy LAN Tápegység Standard: 230 VAC, max. 12VA, kettős szigetelésű, Opcionális:48 VDC, max. 0,4A, lebegő. Fogyasztása <. 5 W, hűtést nem igényel. Működési hőfoktartomány C fok. Méretek Szélesség x hosszúság x magasság 150 x 145 x 20 mm Súly. kb: 5 N (0,5 kg) Megbízhatóság MTBF min óra Védettség IP00 (csak mechanikusan védett) A készülék kielégíti az ITU (G703, G704, G706, G732), IEEE 802.1d (spanning tree nélkül), IEEE ,.3u és EN ( ) vonatkozó előírásait, hálózati tápegysége CE jelzésű. INVERSE E1 MULTIPLEXER LAN BRIDGE 9/11

10 E1 felület 120 Ohm, RJ45 standard kiosztás: alternatív kiosztás: Szinkron bemenet G703 kompatibilis, 4-5 input, Csatlakozó bekötések 4 5 input, 3 6 output. 1 2 input, 4 5 output. (külön megállapodás szükséges). LAN felület standard kiosztás: 1 Tx+, 2 Tx-, 3 Rx+, 6 Rx-, 4-5 és 7-8 összekötött. ( PoE nem megengedett!). Felügyelő felület RS232 kiosztás RJ45-n: 3: input, 6: output, 4,5: gnd, 2: rdy-in, 7,8: rdy-out, A rdyin nek pozitívnak kell lenni, a rdyout mindig pozitív. Tápegység 230 VAC esetén külső ( közvetlenül dugaszolható ) 48 VDC esetén belső, fix bekötésű csatlakozóval. INVERSE E1 MULTIPLEXER LAN BRIDGE 10/11

11 Rendelési példa SP7403 SP7403 AC 230V-os táppal SP7403 DC 48V-os táppal SP7405 SP /100 autonegos felügyelő felülettel. SP AC 230V-os táppal SP DC 48V-os táppal 7+ Számítógép Hálózati Kft Budapest, XI. Homoród utca 17. Tel.: Fax.: Elérhetőség INVERSE E1 MULTIPLEXER LAN BRIDGE 11/11
